在MATLAB中使用串口

在MATLAB中使用串口首先，你需要了解有关串口的一些基本概念，例如波特率和数据位。

然后你需要确保你的计算机上有一个可用的串口。

接下来，你需要打开串口连接。

使用`serial`函数创建一个串口对象，如下所示：```matlabs = serial('COM1', 'BaudRate', 9600);```此代码将创建一个串口对象`s`，并指定使用COM1串口号，波特率为9600。

使用`fopen`函数打开串口连接：```matlabfopen(s);```现在你已经打开了一个串口连接。

接下来，你可以发送和接收数据。

使用`fwrite`函数向串口发送数据，例如：```matlabdata = 'Hello';fwrite(s, data);```此代码将向串口s发送字符串"Hello"。

使用`fread`函数从串口接收数据，例如：```matlabreceived = fread(s);```此代码将从串口s接收数据，并将其存储在变量`received`中。

最后，当你完成使用串口时，使用`fclose`函数关闭串口连接：```matlabfclose(s);```这是一个最简单的串口通信的示例。

当然，你还可以进行更多的配置，例如设置校验位或停止位等。

例如，如果你需要设置串口的数据位为8、停止位为1和没有校验位，可以使用以下代码：```matlabs = serial('COM1', 'BaudRate', 9600, 'DataBits', 8,'StopBits', 1, 'Parity', 'none');```。

MATLAB串口通信

%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%本程序主要实现串口控制三轴转台进行自动标定，%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%查找串口对象，若串口一开始被占用，需要加上这段程序释放串口，若串口没有被占用，则不需要这段程序scoms = instrfind;%%尝试停止、关闭删除串口对象stopasync(scoms);fclose(scoms); %关闭串口delete(scoms); %释放串口%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%clear all;clc;%%%%%串口配置通道1global s;s = serial('COM13'); %设置串口号s.baudrate = 57600; %设置波特率s.parity = 'none'; %校验位s.stopbits = 1; %停止位s.databits = 7; %数据位s.timeout = 2; %一次读/写的时间最长为0.5ss.InputBufferSize = 1024; %输入缓冲区s.OutputBufferSize = 1024; %输出缓冲区% s.BytesAvailableFcnMode = 'byte'; %中断触发事件为'bytes-available event' % s.BytesAvailableFcnCount = 8; %接收缓冲区每收到n个字节时，触发回调函数% s.BytesAvailableFcn = {'cmd_rec_callback', handles};%得到回调函数句柄fopen(s); %%%%打开串口fclose(s);%%%%%串口配置通道2global s2;s2 = serial('COM15'); %设置串口号s2.baudrate = 460800; %设置波特率s2.parity = 'none'; %校验位s2.stopbits = 1; %停止位s2.databits = 8; %数据位s2.timeout = 2; %一次读/写的时间最长为0.5ss2.InputBufferSize = 1024; %输入缓冲区s2.OutputBufferSize = 1024; %输出缓冲区% s.BytesAvailableFcnMode = 'byte'; %中断触发事件为'bytes-available event' % s.BytesAvailableFcnCount = 8; %接收缓冲区每收到n个字节时，触发回调函数% s.BytesAvailableFcn = {'cmd_rec_callback', handles};%得到回调函数句柄fopen(s2); %%%%打开串口fclose(s2);% InitPos(1)=InitPos(1)+0.3% Pos1=num2str(InitPos(1)');% Pos1=['Q010',Pos1(1,:),'$'];% A=[0 0 0 0 0 0 0 0 0 0 0];% fwrite(s2,A,'uint8')% AA=fread(s2,11,'uint8')%%%%%%%定义变量,存放星点位置PosX=zeros(41,51);PosY=zeros(41,51);AllX=zeros(30,2091);AllY=zeros(30,2091);n=1;InitPos=[0.3 0.0000 93.4253];Flag=0;MouseX=1354;MouseY=376;LeftC=1;global filename4;global filename5;filename4=['D:\1-3\*.bmp' ];filename5=['D:\1-3\'];%%%%%%%三轴转台，自动标定for j=1:41fopen(s);for i=1:51%%%%%%%%%%%控制鼠标左键,采集图像PressMouse(MouseX,MouseY,LeftC);PressMouse(MouseX,MouseY,LeftC);pause(5); %等待整数秒%%%%%%%%%%%%%读取转台位置坐标，进行反馈控制fopen(s2);[Flag]=ReadCoor(s2,InitPos);fclose(s2);while (Flag==1)%%%%%%%%%%%%%删除上次存储的点的图片filename6=dir(filename4); %显示xxx目录下的文件和文件夹[~,index] = sortrows({filename6.date}.'); %index变址向量，重新排序前的地址filename6 = filename6(index);clear indexpath=[filename5]; %查看或者改变路径for k=(length(filename6)-29): length(filename6)A=[path filename6(k).name];delete(A);end%%%%%%%%%%%%%向内轴发定位命令，位置：12.3456?；ASC码：Q01012.3456$ ；16进制数：51H 30H 30H 31H 31H 32H 2EH 33H 34H 35H 36H 24HPos1=num2str(InitPos(1)');Pos1=['Q010',Pos1(1,:),'$'];fwrite(s,Pos1,'char')pause(2);%%%%%%%%%%%%%向中轴发定位命令，位置：12.3456?；ASC码：Q01112.3456$ ；16进制数：51H 30H 31H 31H 31H 32H 2EH 33H 34H 35H 36H 24HPos2=num2str(InitPos(2)');Pos2=['Q011',Pos2(1,:),'$'];fwrite(s,Pos2,'char');pause(2);%%%%%%%%%%%%%向外轴发定位命令，位置：12.3456?；ASC码：Q01212.3456$ ；16进制数：51H 30H 32H 31H 31H 32H 2EH 33H 34H 35H 36H 24HPos3=num2str(InitPos(3)');Pos3=['Q012',Pos3(1,:),'$'];fwrite(s,Pos2,'char');fclose(s);pause(2);%%%%%%%%%%%控制鼠标左键,采集图像PressMouse(MouseX,MouseY,LeftC);PressMouse(MouseX,MouseY,LeftC);pause(5); %等待整数秒% B=[0 12 34 56 0 0 0 0 0 0 0];% fwrite(s2,B,'uint8')fopen(s2);[Flag]=ReadCoor(s2,InitPos);fclose(s2);end%%%%%%%%%%中轴坐标位置一次-0.3°InitPos(2)=InitPos(2)-0.3;%%%%%%%%串口给转台发送命令，设定增量模式，中框增量-0.3°，ASC码：Q02 1 -0.3$ 16进制数：51 30 32 31 2D 30 2E 33 24fwrite(s,'Q021-0.3$','char');pause(3); %等待整数秒end%%%%%%%%%每个点找一张图存到新建文件夹filename=['D:\',num2str(j)]new_folder = filename; % new_folder 保存要创建的文件夹，是绝对路径+文件夹名称mkdir(new_folder); % mkdir()函数创建文件夹filename=dir(filename5);[~,index] = sortrows({filename.date}.'); %index变址向量，重新排序前的地址filename = filename(index);clear indexfor r=1:51k=30*(r-1)+1;path=[filename5];A0=imread([path filename(k).name]);imshow(A0);B=['D:\j\',num2str(r),'.bmp'];imwrite(A0,B,'bmp');endfwrite(s,'Q02115$','char');pause(5);%%%%%%%%%%计算星点坐标[x,y,x0,y0]=SigleStarPointCalibration(j, filename4 ,filename5);PosX(j,:)=x;PosY(j,:)=y;AllX(:,n*51-50)=x0;AllY(:,n*51-50)=y0;n=n+1;%%%%%%%%%%中轴坐标位置回到初始位置InitPos(2)=InitPos(2)+15.3;%%%%%%%%%%内轴坐标位置增量+0.3°InitPos(1)=InitPos(1)+0.3;if (InitPos(1)>360)InitPos(1)=InitPos(1)-360;end%%%%%%%%串口给转台发送命令，增量模式，内框增量-0.3°，ASC码：Q01 0 0.3$ 16进制数：51 30 32 30 30 2E 33 24fwrite(s,'Q0200.3$','char');pause(3); %等待整数秒fclose(s);end%%%%%%%关闭串口fclose(s);%查找串口对象scoms = instrfind;% 尝试停止、关闭删除串口对象stopasync(scoms);fclose(scoms); %关闭串口delete(scoms); %释放串口。

matlab之串口通信

matlab之串口通信matlab之串口通信串口通信，一般是指RS232、RS422之间的通信。

matlab中有专门的serial函数来创建串口对象。

设串口ID号为COM1，则创建方法为：复制内容到剪贴板代码:>>scom= serial('com1');创建完串口对象后，一般需要设置串口对象的属性，否则，串口不会相互通信。

复制内容到剪贴板代码:>> get(scom)ByteOrder = littleEndianBytesAvailable = 0BytesAvailableFcn =BytesAvailableFcnCount = 48BytesAvailableFcnMode = terminatorBytesToOutput = 0ErrorFcn =InputBufferSize = 512Name= Serial-COM1ObjectVisibility = onOutputBufferSize = 512OutputEmptyFcn =RecordDetail = compactRecordMode = overwriteRecordName = record.txtRecordStatus = offStatus = closedTag=Timeout = 10TimerFcn =TimerPeriod = 1TransferStatus = idleType= serialUserData = []ValuesReceived = 0ValuesSent = 0SERIAL specific properties:BaudRate= 9600BreakInterruptFcn =DataBits = 8DataTerminalReady = onFlowControl = noneParity = nonePinStatus = [1x1 struct]PinStatusFcn =Port= COM1ReadAsyncMode = continuousRequestToSend = offStopBits = 1Terminator = LF这些属性中，要使串口真正通信，一般要设置这几个属性：BaudRate：波特率；Parity：奇偶校验类型；DataBits：数据位，一般为8，不用设置；StopBits：停止位，一般为1，不用设置；TimerFcn ：定时回调函数；TimerPeriod：定时周期；BytesAvailableFcn：字节计数回调函数BytesAvailableFcnCount：字节计数BytesAvailableFcnMode：一般设置为字节模式，即byte串口通信时，数据一般按帧传送，有的数据量比较大，会将帧打包后发送。

MATLAB与51单片机通信

桂电二院科协出品，版权所有，转载不究。
maswell_xiao@
程序的最后用 dat = fread(s)读取单片机给 MATLAB 发送的数据，显然 dat 的数据对应的 ASCALL 码正好是单片机程序里对应的‘has been received’
桂电二院科协出品，版权所有，转载不究。
以上三种格式等价，都可以设置串口 1 的波特率为 4800。
2. fopen 函数，打开串口对象，格式为
fileID = fopen(filename) fileID = fopen(filename, permission) fileID = fopen(filename, permission, machineformat) fileID = fopen(filename, permission, machineformat, encoding) [fileID, message] = fopen(filename, ...) fIDs = fopen('all') [filename, permission, machineformat, encoding] = fopen(fileID)
当使用 serial 函数创建一个串口对象而不用时要用该函数删除对象 s。这个与 fclose 不同的是，fclose 仅仅是关闭串口对象暂时不用，delete 函数是直接删除，若使用 delete 函数删除对象还想再用时就要用 serial 函数重新创建串口对象用 fopen 打开对象。而 fclose 不用再创建对象。当使用 MATLAB 占用串口时，其他软件不能使用该串口，如串口小助手。
在串口中可以这样用 clear(s)。clear 函数从工作空间删除变量，并释放系统内存。

LabWindowsCVI串口通信函数

LabWindows/CVI串口通信函数LabWindows/CVI提供的RS-232函数库主要包括以下几类函数：串行口打开/关闭 (Open/Close)函数，串行口输入/输出(Input/Output)函数，串行口控制(Control)函数，串行口状态查询(Status)函数和串行口事件处理(Callbacks)函数。

下面分别予以介绍。

1．串行口打开/关闭函数1）OpenCom函数功能：表示以默认的参数设置方式打开一个串口。

该函数原型为：int OpenCom (int COM_Port，char Device_Name[ ] )其中，参数COM_Port为整型变量，用于指定串口号，有效范围为1～1000；Device_Name[]为字符型数组，是用ASCⅡ码字符串表示的串口名。

2）OpenComConfig函数功能：用来打开一个串行口并进行相关的参数设置。

该函数原型为：int OpenComConfig(int COM_Port,char Device_Name[],long Baud_Rate,int Parity,int Data_Bits,int Stop_Bits,int Input_Queue_Size,int Output_Queue_Size)其中，参数COM_Port为整型变量，用于指定串口号，有效范围为1～1000；Device_Name[]为字符型数组，是用ASCⅡ码字符串表示的串口名。

例如，以“COM1”来代替端口1，如果输入值为NULL或一个空字符串，则以COM_Port号作为指定端口号。

Baud_Rate为长整型变量，用来设置串行口的传输速率，标准的传输速率有110、300、600、1200、2400、4800、9600、19200b/s等；默认值为9600。

Parity为整型变量，用来指定奇偶校验模式。

0表示无奇偶校验，1表示奇校验，2表示偶校验；Data_Bits为整型变量，用来指定每帧信息中数据位的个数，可选5、6、7、8；Stop_Bits为整型变量，用来指定每帧信息中停止位的个数，可选1、1.5或2；Input_Queue_Size为整型变量，用来指定串行口输入队列的大小；Output_Queue_Size为整型变量，用来指定串行口输出队列的大小。

Matlab中的串口通信与硬件控制

Matlab中的串口通信与硬件控制在科学与工程领域，与硬件设备的通信和控制是一个非常重要的环节。

例如，根据传感器的读数来控制机器人的运动、通过串口与测量仪器进行数据交互等等。

Matlab作为一种功能强大的数学软件，提供了强大的串口通信与硬件控制功能，能够帮助工程师和科学家们简化开发流程并降低开发难度。

一、串口通信基础串口通信是一种实现设备之间数据传输的常见方式。

在Matlab中，我们可以通过Serial对象来实现与串口设备的通信。

首先，需要了解一下串口通信的基本概念。

1. 波特率（Baud Rate）波特率是指每秒传输的比特数。

它决定了数据传输的速率。

在串口通信中，发送端和接收端的波特率必须保持一致，否则数据会出现错误。

2. 数据位（Data Bits）数据位是指每个字符中实际的数据位数。

常见的数据位数有5位、6位、7位和8位。

一般来说，数据位较多可以提供更高的数据传输精度。

3. 校验位（Parity Bit）校验位是一种用于检测数据传输错误的方法。

它可以用于检验数据位中有效数据的奇偶性，常见的校验位有None、Even和Odd三种模式。

4. 停止位（Stop Bit）停止位是指每个字符的结束位数。

常见的停止位有1位和2位，通常使用1位即可。

二、Matlab中的串口通信Matlab提供了Serial对象来实现与串口设备的通信。

首先，我们需要创建一个Serial对象，并设置合适的串口参数。

例如，我们可以使用如下代码创建一个Serial对象：```matlabs = serial('COM1'); % 创建一个Serial对象，指定串口为COM1set(s, 'BaudRate', 9600); % 设置波特率为9600set(s, 'DataBits', 8); % 设置数据位为8位set(s, 'Parity', 'None'); % 设置校验位为Noneset(s, 'StopBits', 1); % 设置停止位为1位```接下来，我们可以打开Serial对象并开始串口通信：```matlabfopen(s); % 打开Serial对象```可以使用`fwrite`函数向串口写入数据，使用`fread`函数从串口读取数据。

matlab串口

fwrite(scom, val, 'uint8', 'async'); %数据写入串口 PC机上位机发送这是当年做智能车时的Matlab_GUI 串口上位机自己help fwrite看下就好我也忘了这什么意思了这是当时一段的代码单片机接收的就是16进制数数值为val 中的4个数
PC机接收单片机传来数据：
2
scom=serial('COM1'); %串口com1
scom.BaudRate = 9600; %波特率
scom.InputBufferSize = 1024; %输入缓冲区
scom.OutputBufferSize = 1024; %输出缓冲区
scom.BytesAvailableFcn = @instrcallback; %调用回调函数
当缓冲区中的数据达到100 bytes时调用instrcallback回调函数。instrcallback.m在MATLAB7\toolbox\matlab\iofun\@instrument目录下面，尽量不要改动原来的内容，在末尾添加当缓冲区有指定量的数据时需要MATLAB做的工作，比如绘图，数据保存之类的。
比如我要通信串口的波特率为4800：
s=serial('com1');
fopen(s)
s.baudrate=4800;
fwrite(s,[48 59]); %向com1口发送两个数据48和59
fread(s,4); %从串行口读入四个数据
4
val = [170 180 val 85];
scom.ReadAsyncMode = 'continuous'; %异步通信时，连续读串口数据

使用MATLAB进行串口调试的两种方法

使用MATLAB进行串口调试的两种方法方法1：在command window界面下输入tmtool，打开Test & Measurement Tool窗口，在Hardware→Serial下面找到已连接的串口设备（单片机开发板通过USB转串口，对应COM2），在communicate选项卡中对串口进行设置即可。

需要注意的是，程序功能是上位机发送16bit字符串，单片机通过串口接收并回显给上位机，这16bit的字符串是不包含字符串结束标志\n的，因此在sending data下面的data format下拉菜单中，要选择%s而不是%s\n。

为了使接收字符串的时间变短，可以在configure选项卡中将timeout选项设置为1.0。

方法2：直接在command window环境下用matlab提供的函数对串口进行操作，仍然以COM2为例。

在command window环境下依次输入以下代码：
s=serial('COM2') %将串口2赋给s
s.status %查看串口2的状态
fopen(s) %打开串口2
s.status
fprintf(s,'987654321abcdef') %给串口2的发送缓存写入数据987654321abcdef fscanf(s) %从串口2的接收缓存读数据
fclose(s) %关闭串口2
s.status
delete(s)
clear s
每一个语句的执行情况如下图所示：
其中需要注意的是fprintf()函数默认采用%s\n格式，因此在这里只能输入15个字符，系统会在15bit字符串的末尾自动添加字符串结束标志\n，该标志不能在数码管上显示。

matlab函数编程步骤串口编程的一般步骤及相关函数讲解

matlab函数编程步骤串⼝编程的⼀般步骤及相关函数讲解matlab函数编程步骤串⼝编程的⼀般步骤及相关函数讲解⽤Windows API进⾏串⼝编程的⼀般步骤及相关函数讲解------分隔线---------------------------- 虽然使⽤诸如CSerialPort VC串⼝类，MSComm VC 串⼝控件等⾮常⽅便，但有时这些控件并不适合⾃⼰的特殊需求，所以有必要了解⼀下基于Windows API的串⼝编程⽅法，下⾯介绍⼀下API串⼝编程的⼀般步骤及相关串⼝API函数。

串⼝操作⼀般有四步，分别是：1) 打开串⼝2) 配置串⼝3) 读写串⼝4) 关闭串⼝１、打开串⼝在《VC 打开串⼝》⼀⽂中我们已经单独介绍过如果利⽤API打开串⼝的⽅法，打开串⼝是⽤API函数CreateFile来打开或创建的。

该函数的原型为：1HANDLE CreateFile( LPCTSTR lpFileName, 2 DWORD dwDesiredAccess, 3 DWORD dwShareMode, 4 LPSECURITY_ATTRIBUTES lpSecurityAttributes, 5 DWORD dwCreationDistribution,6DWORD dwFlagsAndAttributes, 7HANDLE hT emplateFile); 参数详解：lpFileName：将要打开的串⼝逻辑名，如“COM1”；dwDesiredAccess：指定串⼝访问的类型，可以是读取、写⼊或⼆者并列；dwShareMode：指定共享属性，由于串⼝不能共享，该参数必须置为0；lpSecurityAttributes：引⽤安全性属性结构，缺省值为NULL；dwCreationDistribution：创建标志，对串⼝操作该参数必须置为OPEN_EXISTING；dwFlagsAndAttributes：属性描述，⽤于指定该串⼝是否进⾏异步操作，该值为FILE_FLAG_OVERLAPPED，表⽰使⽤异步的I/O；该值为0，表⽰同步I/O操作；hT emplateFile：对串⼝⽽⾔该参数必须置为NULL；串⼝的操作可以有两种操作⽅式：同步操作⽅式和重叠操作⽅式（也称为异步操作⽅式）。

基于Matlab-GUI的串口通信编程实现

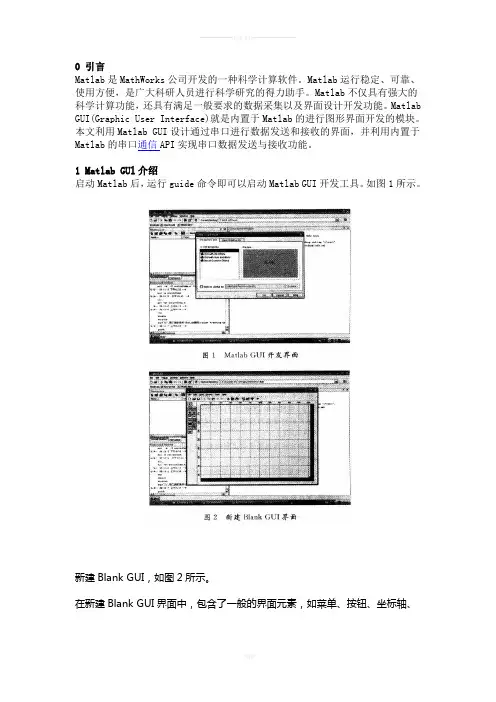

0 引言Matlab是MathWorks公司开发的一种科学计算软件。

Matlab运行稳定、可靠、使用方便，是广大科研人员进行科学研究的得力助手。

Matlab不仅具有强大的科学计算功能，还具有满足一般要求的数据采集以及界面设计开发功能。

Matlab GUI(Graphic User Interface)就是内置于Matlab的进行图形界面开发的模块。

本文利用Matlab GUI设计通过串口进行数据发送和接收的界面，并利用内置于Matlab的串口通信API实现串口数据发送与接收功能。

1 Matlab GUl介绍启动Matlab后，运行guide命令即可以启动Matlab GUI开发工具。

如图1所示。

新建Blank GUI，如图2所示。

在新建Blank GUI界面中，包含了一般的界面元素，如菜单、按钮、坐标轴、控件等。

添加必要的串口通信参数设置按钮。

运行后的界面如图3所示。

2 串口数据发送与接收功能实现2．1 建立串口通信流程的基本步骤Matlab提供了对串口进行打开、关闭、以及串口参数设置等操作的一系列函数。

利用这些函数可以选择串口号、设置串口通信参数(波特率、数据位、停止位、校验位等)、进行中断控制、流控制。

从建立串口通信到结束串口通信的完整流程包括以下几个步骤：(1)为应用程序创建串口对象。

实现该功能的函数为：其中参数port为完整的串口名称，如cornl。

PropertyName为串口通信参数，如baudrate，startbits等。

创建串口对象的过程中，也可以忽略PropertyName。

其函数为：(2)连接打开串口。

实现该功能的函数为：obj即为使用创建串口对象函数的返回值。

在连接打开串口后，可以对串口通信参数进行修改。

(3)设置或者修改串口通信参数。

在能够有效地进行串口通信前，必须设置正确的串口通信参数。

实现该功能的函数为：obj即为使用创建串口对象函数的返回值；PropertyName为串口通信参数，如baudrate，startbits等。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

% % H = SERIAL1 returns the handle to a new SERIAL1 or the handle to % the existing singleton*. % % SERIAL1('CALLBACK',hObject,eventData,handles,...) calls the local % function named CALLBACK in SERIAL1.M with the given input arguments. % % SERIAL1('Property','Value',...) creates a new SERIAL1 or raises the % existing singleton*. Starting from the left, property value pairs are % applied to the GUI before serial1_OpeningFcn gets called. An % unrecognized property name or invalid value makes property application % stop. All inputs are passed to serial1_OpeningFcn via varargin. % % *See GUI Options on GUIDE's Tools menu. Choose "GUI allows only one % instance to run (singleton)". % % See also: GUIDE, GUIDATA, GUIHANDLES
% --- Executes just before serial1 is made visible. function serial1_OpeningFcn(hObject, eventdata, handles, varargin)
% This function has no output args, see OutputFcn. % hObject handle to figure % eventdata reserved - to be defined in a future version of MATLAB % handles structure with handles and user data (see GUIDATA) % varargin command line arguments to serial1 (see VARARGIN) global s; handles.mycom = s; % Choose default command line output for serial1 handles.output = hObject;
fopen(obj1); %打开串口 fopen(obj2); k=1; datas=zeros([1,100]); while(k<101)
if obj1.BytesAvailable datas(1,k)=fread(obj1,1);
end k=k+1; plot(datas); %向测试串口中写一个数据数据在 COM3 中就可以接受到该数据 fwrite(obj2,round(255*rand(1))); pause(1); end fclose(obj1);
功能描述： 1.选择串口，点击 START，即等待串口发送数据，数据缓存 4000bytes。接收缓存区满后绘图，同时显示最大电压值和波形功率值。 2.File 菜单下有 Import Data 和 Export Data 功能，可将电压数据保存到 txt 文件中，同时可读取 txt 中的数据并显示相关波形。 3.Image 菜单下有 Open Image 和 Save Image 功能，可将波形保存成图片格式，同时可打开图片显示在绘图窗口。 Matlab 源代码： function varargout = serial1(varargin) % SERIAL1 M-file for serial1.fig % SERIAL1, by itself, creates a new SERIAL1 or raises the existing % singleton*.
fopen 打开串口对象，格式:fope n( s)
fread 读取串口数据，格式: fread(s)
fclose 关闭串口对象，格式:fclose(s)
free 解除 Matlab 对串口对象进行读写操作
delete 删除对象 s，格式:delete( s)
机。 Matlab 支持面向对象技术，用一个对象将计算机串口封装起来，只要创建串口对象，对串口对象操作就是对串口操作，非常方便。使用 serial 函数就可创建串口对象，串口对象有很多属性[4]，通过定义串口对象的属性，能定义串口的通信模式，从串口对象属性也能了解串口的状态。要想通过串口传输数据，必须先用 fopen 函数打开串口;数据传输结束后要用 fclose。函数关闭串口。表 1 列出了常用的与串口操作有关的函数。
% Update handles structure guidata(hObject, handles);
% UIWAIT makes serial1 wait for user response (see UIRESUME) % uiwait(handles.figure1);
% --- Outputs from this function are returned to the command line. function varargout = serial1_OutputFcn(hObject, eventdata, handles) % varargout cell array for returning output args (see VARARGOUT); % hObject handle to figure % eventdata reserved - to be defined in a future version of MATLAB % handles structure with handles and user data (see GUIDATA)
clear 从工作空间中删除对象 s，格式:clear(s)
___________________________________________________
当建立了一个串口对象后，可以利用 Matlab 对其参数进行设置，包括对波特率、同步或异步读取方式、读取或写数据的等待时间等。本文以波特率的设置为例来说明串口参数的设置方法。波特率的设置，一般有两种方法:(1)在创建串口对象时设定波特率:s＝ serial(`coml' ,'baudrate','9600'); (2)用 set 命令:set(s，'baudrate'，'9600')。
if nargout [varargout{1:nargout}] = gui_mainfcn(gui_State, varargin{:});
else gui_mainfcn(gui_State, varargin{:});
end % End initialization code - DO NOT EDIT %global s selected_com selected_baud selected_databits selected_stopbits selected_parity selected_flowctrl
表 1 Matlab 串口函数介绍
_____________________________________________________
函数
说明
_____________________________________________________
serial 创建一个串口对象，格式:s = serial('coml' )
matlab 串口编程 2009 年 06 月 10 日星期三下午 11:43
function serialdwj %本程序使用的是虚拟串口软件 VSPD 虚拟的 COM2 和 COM3 来测试的 %使用 COM1 也可以使用已经经过测试了 %如果要使用请使用 COM1 口就可以与下位机通信了 obj1=instrfind('Type','serial','Port','COM3','Tag',''); %COM2 为测试串口 obj2=instrfind('Type','serial','Port','COM2','Tag',''); if isempty(obj1)
delete(obj1); %删除测试串口 fclose(obj2); delete(obj2); end
%现在使用的 m 文件来显示的 %到后来有机会就使用 gui 界面来显示
MATLAB 接收串口数据 GUI 界面 2009-09-19 12:42 工作流程：AD7818 采样模拟信号，12bits 输出，串口将数据发送给 PC。串口发送波特率 57600Bd，数据位 8 位，停止位一位。每个数据分两次发送，高四位补零。设计 GUI 界面接收串口数据并显示波形。 GUI 界面如下：
Matlab 串口函数 2009-09-25 21:22 Matlab 是数学计算的强大工具，它以矩阵作为数据操作的基本单位，广泛应用在以矩阵运算为主要工作方式的数理统计、自动控制、数字信号处理、动态系统仿真等领域。Matlab 便捷灵活、操作简单、处理功能强大，因而利用 Matlab 对采集到的 ABS 试验数据进行分析处理是非常合适的，关键问题是如何将数据从 ECU 传到计算
