素描基础—透视及平行透视作图

平行透视的画法作透视图的实质就是如何表现各种线段在纵深关系中的距离和长度的变化。

在透视的纵深关系中，不同透视方向的线段有两类：一类是与画面成垂直关系的线段；另一类是与画面成倾斜关系的线段。

平行透视图中，测定与画面垂直的线段透视长度可采用距点法。

距点法是运用距点来测量的方法，就是利用45。

直角三角形原理，在平行透视图上来测量垂直于画面线段长度的画法。

距点用“D”表示，它到主点的距离和视点到主点的距离相等，位于视平线上主点的左侧和右侧。

（1）、正方体的画法距点法作图步骤：(图2—2—1)●定视点E，视平线HL，主点CV。

画与画面平行的正方形A B C D。

从ABCD各引消失线至主点CV。

●延长CD线得E点，CD—DE。

由E点引线至距点D得F点(即DCV线与印线交叉点)，DF之长就是正方形伸向远方的透视长(深)度。

●由F点分别连接作垂直、水平线与BCV、CCV、ACV各线相交，各点连接形成方体，即正方体的平行透视图。

（2）、边长不等的立方体的画法距点法作图步骤：以一个宽4米、高3米、深5米的房间为例，画面中的比例为4：3：5。

●定出视平线HL，主点CV，按比例定出宽度尺寸AB，AB线段为基线，过CV作A、B及各点的连线，确定距点D，DCV的距离等于视距。

(图2—2—2A)●按比例作AB两点的垂直线，AC、BD即房间的真高线，连接DCV、CCV。

在AB延长线上确定0点，B0线等于一个刻度。

过点0作D的连线，与视心CV的各透视线形成交点，作各交点的水平线与ACV、BCV相交。

(图2—2—2B)●继续作垂直线、水平线，完成房间室内空间透视结构图。

(图2—2—2C)（3）、室内透视图的画法距点法作图步骤：●将准备好的平面图按l米×1米画上网格作为辅助线。

(图2—2—3A)●按室内实际比例尺寸4米宽、3米高确定房间外框，并标上刻度。

设定GL线、HL线、CV点和距点D。

分别过CV点作A、B和0、l、2、3、4各点的连线；过D点分别作0、1、2、3、4各点的连线。

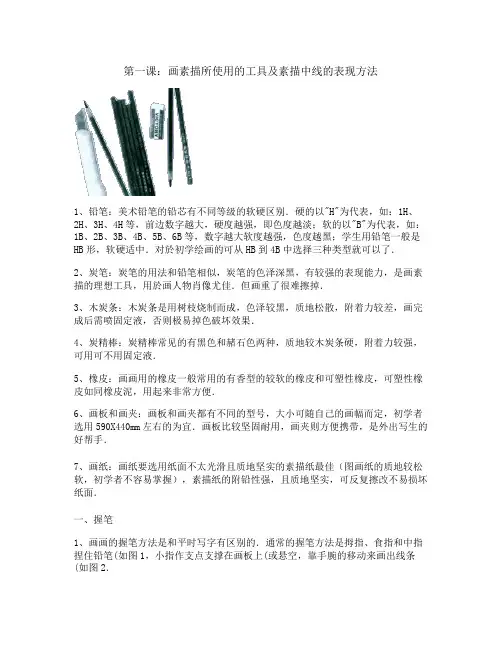

第一课：画素描所使用的工具及素描中线的表现方法1、铅笔：美术铅笔的铅芯有不同等级的软硬区别．硬的以"H"为代表，如：1H、2H、3H、4H等，前边数字越大，硬度越强，即色度越淡；软的以"B"为代表，如：1B、2B、3B、4B、5B、6B等，数字越大软度越强，色度越黑；学生用铅笔一般是HB形，软硬适中．对於初学绘画的可从HB到4B中选择三种类型就可以了．2、炭笔：炭笔的用法和铅笔相似，炭笔的色泽深黑，有较强的表现能力，是画素描的理想工具，用於画人物肖像尤佳．但画重了很难擦掉．3、木炭条：木炭条是用树枝烧制而成，色泽较黑，质地松散，附着力较差，画完成后需喷固定液，否则极易掉色破坏效果．4、炭精棒：炭精棒常见的有黑色和赭石色两种，质地较木炭条硬，附着力较强，可用可不用固定液．5、橡皮：画画用的橡皮一般常用的有香型的较软的橡皮和可塑性橡皮，可塑性橡皮如同橡皮泥，用起来非常方便．6、画板和画夹：画板和画夹都有不同的型号，大小可随自己的画幅而定，初学者选用590X440mm左右的为宜．画板比较坚固耐用，画夹则方便携带，是外出写生的好帮手．7、画纸：画纸要选用纸面不太光滑且质地坚实的素描纸最佳（图画纸的质地较松软，初学者不容易掌握），素描纸的附铅性强，且质地坚实，可反复擦改不易损坏纸面．一、握笔1、画画的握笔方法是和平时写字有区别的．通常的握笔方法是拇指、食指和中指捏住铅笔(如图1，小指作支点支撑在画板上(或悬空，靠手腕的移动来画出线条(如图2．2、只在细部刻画时才会采用象平时写字的握笔姿势，但依然是靠小指的支点来移动手腕完成(如图3．二、画板的摆放1、画板的摆放应和视线垂直，画者和画板之间，应保持到可伸直臂膊的距离．这样在画的过程中，始终能照顾到全局，也避免由於视角的原因造成的透视错误(如图7．2、当画板位置确定后，在画的过程中就不要再移动，以避免因角度的变化影响画儿的透视改变．三、线的种类和注意事项1、在素描中线的表现方式灵活多样，也非常丰富，可以用排线的方法来表现一个面，线的轻重变化形成面的虚实凸凹等复杂的变化．这些都需要学习者从练习中去体会．2、线的画法是落笔轻，中间重，收笔轻，整个动作一气呵成，形成两头虚中间实的线(如图4．这样画出的线容易衔接，在整个画的过程中也容易把握整体的效果(如图5．3、带钩的线和两头齐的线在素描当中都是忌讳的，这样的线在衔接上会造成明显的接口，也容易造成线条的杂乱(如图6．4、排线是初学画画应特别注意的．虽说画无定法，但在没有达到一定程度时，讲究线的排放不但有利於学习的循序渐进，同时也是一个很好的学习习惯和方法．第二课：素描中的透视表现、构图及比例一、透视的类型透视有三种：平行透视、成角透视、散点透视．1、平行透视：．2、成角透视：3、散点透视：二、透视在绘画中应注意的一些特性1、近大远小：近大远小是视觉自然现象，正确利用这种性质有利於表现物体的纵深感和体积感，从而在二维的画面上来表现出三维的体积空间．2、近实远虚：由於视觉的原因，近处的物体感觉会更清晰，而远处的物体感觉会有些模糊，这一现象在绘画中也经常用来表现物体的纵深感．事实上，在绘画过程中，往往会对近实远虚更加以强调．（另外应注意的是：并非在所有的绘画过程中都遵守"近实远虚"这一规则，在一幅作品中主与次的关系往往更为重要，主体物的实和次体物的虚是更好的视觉导向，这也是艺术优於现实的取舍和区别．）透视图特点：离视平线或中线越远，面就看得越完全。

素描基础透视
一：一点透视
一点透视就是说立方体放在一个水平面上，前方的面（正面）的四边分别与画纸四边平行时，上部朝纵深的平行直线与眼睛的高度一致，消失成为一点，而正面则为正方形.
二：两点透视
两点透视就是把立方体画到画面上，立方体的四个面相对于画面倾斜成一定角度时，往纵深平行的直线产生了两个消失点。

在这种情况下，与上下两个水平面相垂直的平行线也产生了长度的缩小，但是不带有消失点.
三:三点透视
三点透视就是立方体相对于画面，其面及棱线都不平行时，面的边线可以延伸为三个消失点，用俯视或仰视等去看立方体就会形成三点透视。

视图中凡是变动了的线称变线，不变的线称原线，要记住近大远小，近实远虚的规律。

四：圆和圆柱的透视1：圆的画法
2：圆的透视
五：圆柱体透视。

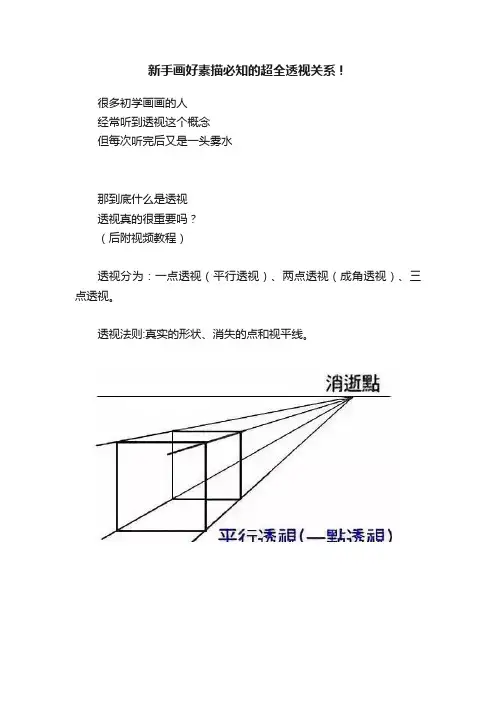

新手画好素描必知的超全透视关系！很多初学画画的人经常听到透视这个概念但每次听完后又是一头雾水那到底什么是透视透视真的很重要吗？（后附视频教程）透视分为：一点透视（平行透视）、两点透视（成角透视）、三点透视。

透视法则:真实的形状、消失的点和视平线。

从面对观众的表面来看让人感觉非常的真实没有任何的变形（如图所示）但沿着建筑的结构作一条直线其都会汇聚到一个单一的“消失点”上这些也称为“视线水平线”（如下图所示）在这一条直线上，建筑物的所有后面的边缘都朝向单一的消失点。

（文森特·梵高)《阿尔勒的卧室》——识别透视线）通过上述例子是否已感受到其重要性？下面的教程将说明如何一步一步绘制一点透视图这些练习是按照顺序完成的每一项都是在前一项基础上完成的重点:面对观众的表面是用真实的形状画出来的，离开观察者的表面汇聚成单一的消失点。

1方块和矩形块绘制矩形块通常是让学员做的第一步这是一个简单的练习为以后的操作打基础这个步骤图解释了如何在一个点的角度画一个立方体强调了定位对象与地平线的关系（在完成这项练习后，你应该能够正确定位消失点和地平线）……演示1.轻轻地画一条水平线，从纸的一边到另一边（从哪里开始无所谓）我们称这条线为“地平线”。

2.在地平线上画一个黑色的点（不一定从中间开始），我们称之为“消失的点”。

3.在这个点下方画一个矩形。

（画在哪里无所谓）4.轻轻地从矩形的四个角上画出直线到消失点。

（这些被称为建造线）5.在立方体或方块的后边缘绘制（必须是水平的）6.选择一个看起来正确的距离。

7.红线部分一定是垂直的。

8.在这个点上方画一个矩形（画在哪里无所谓），按照以上的步骤，重复其他的矩形就可以。

堆叠、洞和角度这一部分演示了如何堆叠的过程在完成这项练习后，你应该能够绘制不同大小的堆叠块画出有洞的方块，突出建筑线找到切割区域的后边缘下面的视频有助于理解如何一步一步地绘制一个点透视图（视频时长1分28秒，建议在wifi下观看）3以字母为例的透视首先，在任意位置找个中心点，并在合适距离处画出两条平行线。
