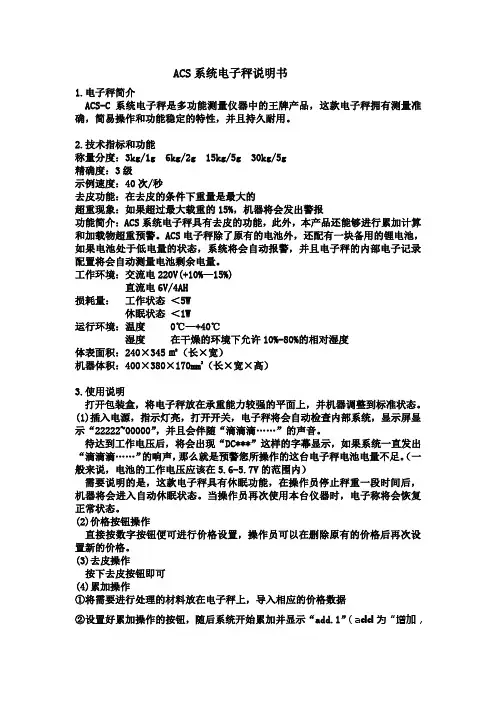

ACS系统电子秤说明书1.电子秤简介ACS-C系统电子秤是多功能测量仪器中的王牌产品，这款电子秤拥有测量准确，简易操作和功能稳定的特性，并且持久耐用。
2.技术指标和功能称量分度：3kg/1g 6kg/2g 15kg/5g 30kg/5g精确度：3级示例速度：40次/秒去皮功能：在去皮的条件下重量是最大的超重现象：如果超过最大载重的15%，机器将会发出警报功能简介：ACS系统电子秤具有去皮的功能，此外，本产品还能够进行累加计算和加载物超重预警。
ACS电子秤除了原有的电池外，还配有一块备用的锂电池，如果电池处于低电量的状态，系统将会自动报警，并且电子秤的内部电子记录配置将会自动测量电池剩余电量。
工作环境：交流电220V(+10%—15%)直流电6V/4AH损耗量：工作状态＜5W休眠状态＜1W运行环境：温度 0℃—+40℃湿度在干燥的环境下允许10%-80%的相对湿度体表面积：240×345㎡（长×宽）机器体积：400×380×170mm3（长×宽×高）3.使用说明打开包装盒，将电子秤放在承重能力较强的平面上，并机器调整到标准状态。
(1)插入电源，指示灯亮，打开开关，电子秤将会自动检查内部系统，显示屏显示“22222~00000”，并且会伴随“滴滴滴……”的声音。
待达到工作电压后，将会出现“DC***”这样的字幕显示，如果系统一直发出“滴滴滴……”的响声，那么就是预警您所操作的这台电子秤电池电量不足。
（一般来说，电池的工作电压应该在5.6-5.7V的范围内）需要说明的是，这款电子秤具有休眠功能，在操作员停止秤重一段时间后，机器将会进入自动休眠状态。
当操作员再次使用本台仪器时，电子称将会恢复正常状态。
(2)价格按钮操作直接按数字按钮便可进行价格设置，操作员可以在删除原有的价格后再次设置新的价格。
(3)去皮操作按下去皮按钮即可(4)累加操作①将需要进行处理的材料放在电子秤上，导入相应的价格数据②设置好累加操作的按钮，随后系统开始累加并显示“add.1”（add为“增加，补充”之意），接着电子秤将会显示相应的金额③将处理完后的第一批材料拿下来，放上第二批需要处理的材料④导入第二批材料的相应价格数据⑤再次设置好积累按钮，，随后系统开始累加计数并显示“add.2”，当然，电子秤系统会自动累加金额⑥重复③④⑤项操作，直到操作员完成所有材料的处理⑦按下删除（delete）键，此次操作的累加内容也会随之删除⑧累加过程显示当没有放置任何材料在秤盘上时，操作员可以关闭累加按钮，当您关闭操作按钮后，先前所有累加次数和金额的数据将会消失，按下删除键（delete），电子秤系统将会清除所有的数据，当然，操作员也可以选择继续操作。

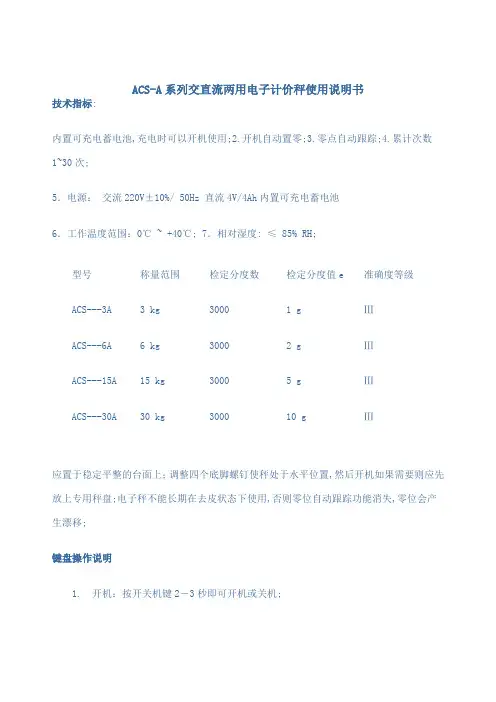

ACS-A系列交直流两用电子计价秤使用说明书技术指标:内置可充电蓄电池,充电时可以开机使用;2.开机自动置零;3.零点自动跟踪;4.累计次数1~30次;5．电源：交流220V±10%/ 50Hz 直流4V/4Ah内置可充电蓄电池6．工作温度范围：0℃ ~ +40℃; 7．相对湿度: ≤ 85% RH;型号称量范围检定分度数检定分度值e 准确度等级ACS---3A 3 kg3000 1 gⅢACS---6A 6 kg3000 2 gⅢACS---15A15 kg3000 5 gⅢACS---30A30 kg300010 gⅢ应置于稳定平整的台面上；调整四个底脚螺钉使秤处于水平位置,然后开机如果需要则应先放上专用秤盘;电子秤不能长期在去皮状态下使用,否则零位自动跟踪功能消失,零位会产生漂移;键盘操作说明1. 开机：按开关机键2－3秒即可开机或关机;2. 置零键：重量显示置零;置零范围：≤2%FS,去皮状态下无效;3. 去皮键：去皮范围:小于等于1/3满量程1按此键,重量显示为零, “去皮”标志出现; 2称重物取下,重量显示为负值,再按去皮键,称重复零,“去皮”标志消失;4. 0~9键,从右到左循环输入单价,隔3秒后再按任何数字键均可清除原单价,同时输入该数字;5. 累计键：称重状态时,按此键累计金额,“累计”标志出现,重量窗显示“Add”,单价窗显示累计的次数,金额窗显示为总计金额;若金额为零,则不进行累计,按此键无效;按任何数字键均可退出本次累计记忆的累计数据仍保留,恢复称重状态,等待下一次累计;6. 总计键：用来查询累计金额,按此键,重量窗显示为“TOTAL”,单价窗显示为已累计的次数,金额窗显示为总计金额;按任何数字键均可退出此状态记忆的累计数据仍保留,恢复称重状态,7. 累清键：按此键,清除内存的累计数据,退出累计状态,“累计”标志消失;8. 清除键：在称重状态下,按此键清除单价;9．背光功能：按住背光键2---3秒,可以设定背光工作模式,共有常开,常关,自动3种模式;1. ·小数点键,长按小数点键2－3秒,可以选择是否使用小数输入功能;若使用该功能,按此键前,输入单价的整数部分,按此键后,输入小数部分;否则直接输入单价;2. 累清/设定键：“累计”标志出现时,按此键,清除内存的累计数据,退出累计状态,“累计”标志消失；“累计”标志没有出现时,按此键进入单价设定功能;3. 找钱键：按此键进入找钱功能金额显示为零或者金额显示“--OF--”时无效,重量窗显示“-CHA- ”金额窗显示“------”提示输入收钱金额;此时可以按“0-9”数字键在单价窗输入收钱金额,按“清除”键可以清除输入的收钱金额,同时单价窗和金额窗恢复显示“------”,当输入金额大于原计价金额时,金额窗显示当前的找钱金额;再按一次找钱键,则退出找钱功能,恢复称重状态;4. 单价1～单价8：用来提取已设定的单价；5. 单价设定方法：称重状态下,在累计标志没有时,按累清/设定,重量窗口显示：”SET- ”,单价窗口显示当前的单价；按单价nn＝1～7,选择要设定的单价号；重量窗口显示：”SET-n ”, 单价窗口显示单价n中已经存储的单价；按0～9数字键输入要设定的单价；再按累清/设定,表示单价设定好,回到称重状态；如果设定过程当中,要放弃设定,可按找钱键退出;报警指示：自检完后,如果显示“Err2”,说明秤盘或环境不稳,2秒钟后恢复到称重状态;当开机时的底秤超过允许范围,重量显示为“HHHHH”或“LLLLL”,表示底秤过高或过低;当金额超过,金额显示为“--OF--”;当被称物超过100%FS+9d时,重量显示为“------”,并连续鸣叫报警;如ADC转换溢出,重量显示为“-Adc-”并连续鸣叫报警;以上情况应将被称物取下;如蓄电池电压不足,当重量显示为零时金额显示“——Lb——”如加载,则金额显示恢复正常;此时可短时间再使用,但应尽快插上交流电插头对电池充电;若开机直接显示“——Lb ——”说明电压过低,已经无法正常工作,请立即充电;四、保修及注意事项：产品售出起一年内出现的非人为故障属保修范围;邮寄时请用户使用原包装,邮费用户自理;长期不用时,请至少2个月充电一次,以保持电池不发生过放电而损坏;附件：说明书,保修卡,合格证------1张；充电器------1个五、重要警告:在重量窗显示为零时金额窗如显示“— Lb —”,表示电池电压不足,此时电池短时间内还可使用,但应尽快插上交流电插头对电池充电,建议每次充电时间大于12小时;电池不属保修范围,请注意正确使用,避免出现电池过放电、充电不足等情况;关机充电或开机充电且重量为0时,金额窗显示“－AC－”;。

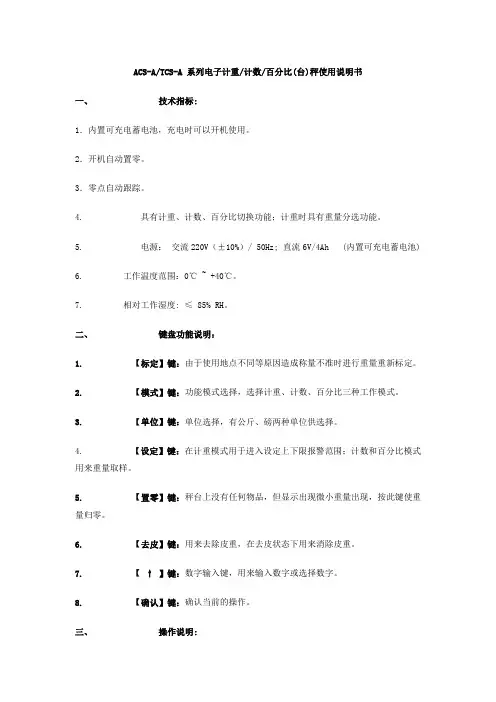

ACS-A/TCS-A 系列电子计重/计数/百分比(台)秤使用说明书一、技术指标:1．内置可充电蓄电池，充电时可以开机使用。
2．开机自动置零。
3．零点自动跟踪。
4. 具有计重、计数、百分比切换功能；计重时具有重量分选功能。
5. 电源：交流220V（±10%）/ 50Hz; 直流6V/4Ah (内置可充电蓄电池)6. 工作温度范围：0℃ ~ +40℃。
7. 相对工作湿度: ≤ 85% RH。
二、键盘功能说明：1. 【标定】键：由于使用地点不同等原因造成称量不准时进行重量重新标定。
2. 【模式】键：功能模式选择，选择计重、计数、百分比三种工作模式。
3. 【单位】键：单位选择，有公斤、磅两种单位供选择。
4. 【设定】键：在计重模式用于进入设定上下限报警范围；计数和百分比模式用来重量取样。
5. 【置零】键：秤台上没有任何物品，但显示出现微小重量出现，按此键使重量归零。
6. 【去皮】键：用来去除皮重，在去皮状态下用来消除皮重。
7. 【↑ 】键：数字输入键，用来输入数字或选择数字。
8. 【确认】键：确认当前的操作。
三、操作说明:电子秤应置于稳定平整的台面上。
调整四个底脚螺钉使秤处于水平位置，然后开启电源（如果需要则应先放上专用秤盘）。
开机笔画显示结束后进入计重模式，“零位”标志和“公斤”指示标志出现，可按“模式”键循环选择计重、计数、百分比三种功能模式电子秤不能长期在去皮状态下使用，否则零位自动跟踪功能消失，零位会产生漂移。
【计重模式】单位选择：按【单位】键，用来在公斤和磅之间选择计重单位，显示屏上出现相应的指示标志。
去皮功能：将容器放在秤盘上，重量稳定后，按【去皮】键，重量显示为零, “去皮”标志出现，此时显示的重量为净重；将秤盘上的物品取下，重量显示为负值，再按【去皮】键，称重复零，“去皮”标志消失。
置零功能：在使用过程中，如果出现零点漂移现象（秤盘上无任何物品，但有重量显示），按【置零】键，重量归零。
A C S电子计价秤说明书 This model paper was revised by the Standardization Office on December 10, 2020ACS-A系列交直流两用电子计价秤使用说明书技术指标:内置可充电蓄电池，充电时可以开机使用。
2.开机自动置零。
3.零点自动跟踪。
4.累计次数1~30次。
5．电源：交流220V（±10%）/ 50Hz 直流4V/4Ah（内置可充电蓄电池）6．工作温度范围：0℃ ~ +40℃。
7．相对湿度: ≤ 85% RH。
检定分度值准确度等级型号称量范围检定分度数（e ）ACS---3A 3 kg3000 1 gⅢACS---6A 6 kg3000 2 gⅢACS---15A15 kg3000 5 gⅢACS---30A30 kg300010 gⅢ应置于稳定平整的台面上；调整四个底脚螺钉使秤处于水平位置，然后开机（如果需要则应先放上专用秤盘）。
电子秤不能长期在去皮状态下使用，否则零位自动跟踪功能消失，零位会产生漂移。
键盘操作说明1. 开机：按开关机键2－3秒即可开机或关机。
2. 【置零】键：重量显示置零。
（置零范围：≤2%FS，去皮状态下无效）。
3. 【去皮】键：（去皮范围:小于等于1/3满量程）（1）按此键，重量显示为零, “去皮”标志出现。
（2）称重物取下，重量显示为负值，再按【去皮】键，称重复零，“去皮”标志消失。
4. 【0】~【9】键，从右到左循环输入单价，隔3秒后再按任何数字键均可清除原单价，同时输入该数字。
5. 【累计】键：称重状态时，按此键累计金额，“累计”标志出现，重量窗显示“Add”，单价窗显示累计的次数，金额窗显示为总计金额。
若金额为零，则不进行累计，按此键无效。
按任何数字键均可退出本次累计（记忆的累计数据仍保留），恢复称重状态，等待下一次累计。
6. 【总计】键：用来查询累计金额，按此键，重量窗显示为“TOTAL”，单价窗显示为已累计的次数，金额窗显示为总计金额。

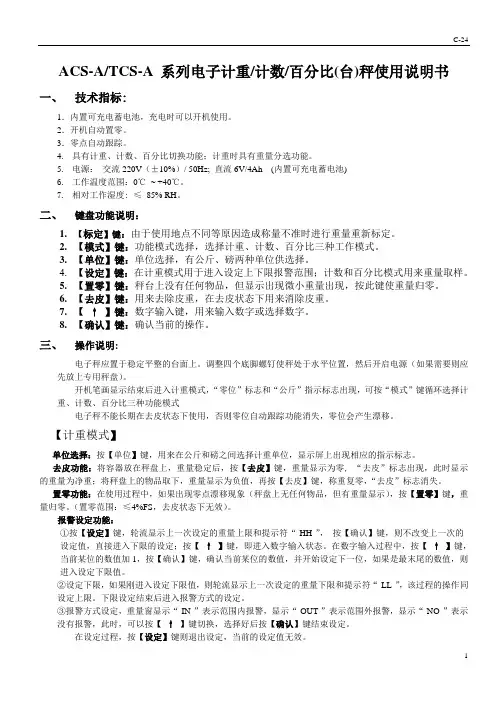

C-24 ACS-A/TCS-A 系列电子计重/计数/百分比(台)秤使用说明书一、技术指标:1．内置可充电蓄电池，充电时可以开机使用。
2．开机自动置零。
3．零点自动跟踪。
4.具有计重、计数、百分比切换功能；计重时具有重量分选功能。
5.电源：交流220V（±10%）/ 50Hz; 直流6V/4Ah (内置可充电蓄电池)6.工作温度范围：0℃~ +40℃。
7.相对工作湿度: ≤85% RH。
二、键盘功能说明：1.【标定】键：由于使用地点不同等原因造成称量不准时进行重量重新标定。
2.【模式】键：功能模式选择，选择计重、计数、百分比三种工作模式。
3.【单位】键：单位选择，有公斤、磅两种单位供选择。
4.【设定】键：在计重模式用于进入设定上下限报警范围；计数和百分比模式用来重量取样。
5.【置零】键：秤台上没有任何物品，但显示出现微小重量出现，按此键使重量归零。
6.【去皮】键：用来去除皮重，在去皮状态下用来消除皮重。
7.【↑】键：数字输入键，用来输入数字或选择数字。
8.【确认】键：确认当前的操作。
三、操作说明:电子秤应置于稳定平整的台面上。
调整四个底脚螺钉使秤处于水平位置，然后开启电源（如果需要则应先放上专用秤盘）。
开机笔画显示结束后进入计重模式，“零位”标志和“公斤”指示标志出现，可按“模式”键循环选择计重、计数、百分比三种功能模式电子秤不能长期在去皮状态下使用，否则零位自动跟踪功能消失，零位会产生漂移。
【计重模式】单位选择：按【单位】键，用来在公斤和磅之间选择计重单位，显示屏上出现相应的指示标志。
去皮功能：将容器放在秤盘上，重量稳定后，按【去皮】键，重量显示为零, “去皮”标志出现，此时显示的重量为净重；将秤盘上的物品取下，重量显示为负值，再按【去皮】键，称重复零，“去皮”标志消失。
置零功能：在使用过程中，如果出现零点漂移现象（秤盘上无任何物品，但有重量显示），按【置零】键，重量归零。
（置零范围：≤4%FS，去皮状态下无效）。
ACS型（RL00）条形码打印电子计价秤操作手册操作手册目录一．警告和注意事项 (3)1.1警告 (3)1.2 注意事项 (3)二．术语 (4)三．操作 (7)3.1 服务模式 (7)3.1.1使用服务标签时的操作 (7)3.1.2使用服务标签+小计标签时的操作 (8)3.1.3自动清除和锁定功能 (9)3.1.4使用收据纸时的操作 (10)3.2 预包装模式 (12)3.2.1自动打印 (12)3.2.2手动打印 (13)3.3 取消操作（退货操作） (14)3.3.1结帐前退货 (14)3.3.2结帐后退货 (14)四．配置 (15)4.1 初始化、设置秤号和IP地址 (15)4.1.1初始化 (15)4.1.2设置秤号 (15)4.1.3设置IP地址 (15)4.2 键盘配置 (18)4.3 操作员配置 (20)4.3.1使用标签纸(设置步骤) (21)4.3.2使用收据纸(设置步骤) (21)4.4 操作员的记入和记出 (23)4.5 编程 (25)4.5.1数据输入 (25)4.5.2修改价格 (30)4.6 标签格式 (31)1操作手册2 4.7 模式介绍 (34)4.7.1模式种类 (34)4.7.2选择不同模式: (35)五．报表 (37)5.1 X报表 (37)5.2 Z报表 (39)5.3 数据删除对报表的影响 (40)5.4 零金额收据 (40)5.5 收据号 (40)六．常用功能 (43)6.1 皮重 (43)6.2 打印条码 (45)6.3 打折功能 (46)6.4 特价功能 (48)6.5 特殊功能 (50)七．出错信息 (55)7.1 警告信息 (55)7.2 故障信息 (57)八．维护 (59)8.1 清洁打印头 (59)8.2 清洁秤体 (59)8.3 清零 (59)8.4 测纸 (60)8.5 取纸 (62)附录1条码格式 (63)附录2字体型号和尺寸 (63)附录3打印纸及打印格式 (65)附录4固定标签 (68)附录5显示线束防水垫安装图示 (72)附录6无线网卡设置 (73)操作手册3 一．警告和注意事项1.1 警告：!勿将本机在潮湿的环境下使用。

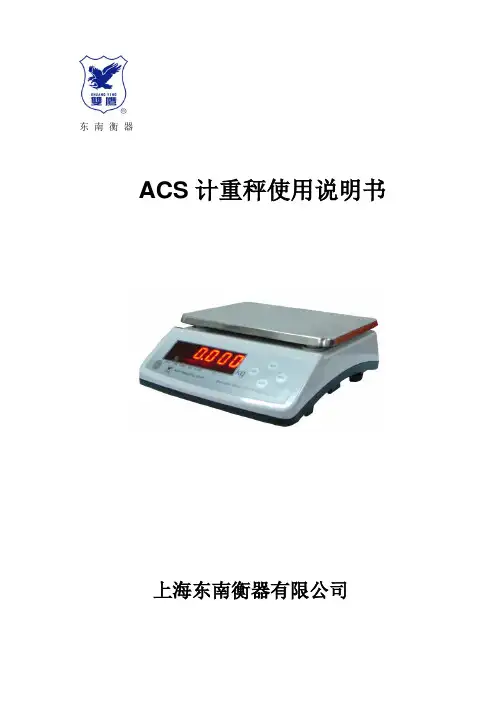

东南衡器ACS计重秤使用说明书上海东南衡器有限公司东 南 衡 器ACS 系列X上海东南衡器有限公司地址：中国上海市喜泰路241号 邮编：200232 电话：0086-21-54090004 传真：0086-21-54090259 Email ：**********************.cn感谢您选用了我公司的ACS 系列称重产品，请在使用前认真阅读本手册，并按本手册操作。
如有任何疑难问题，可与本公司直接联系，我们将为您提供满意的服务。
目录第一章概述 (3)第二章主要参数 (3)第三章操作 (4)第四章标定 (5)第五章错误提示 (7)第六章可充电电池 (8)第七章维修保养及注意事项 (8)使用前准备工作1. 请将电子秤放置在稳固且平坦的桌面上,保证秤体处于水平位置.2. 避免将秤置于温度变化大或空气流动剧烈的场所.3. 打开电源时,秤盘上请勿放置任何东西.4. 使用电子秤时,称物之重心须位于秤盘的中心点,且称物不超出秤盘范围,以确保准确度.5. 使用电子秤前,需预热15~20分钟.6. 请勿在电压低时工作.第一章、概述ACS系列电子计重秤采用高精度传感器和微电脑技术。
称量准确，具有零点跟踪等功能，该秤内置蓄电池，LED和LCD数码管显示，适宜于常断电的地区使用。
该系列广泛适用于工厂等计量场合。
第二章、主要参数§1. 模拟部分输入信号范围 0~10mv转换速度40次/秒A/D内码360000非线性度0.03%漂移 0.03%供桥电压D C+5v§2. 显示显示范围：0~999999分度值：1/2/5/10/20/50（可选）分辨率：30000§3. 串行通讯接口（可选）信号: RS232C传输距离：<30米§4. 周围环境电源：AC220V (-15%~+10%)50Hz (-2%~+2%)工作温度：0~40℃存储温度：-25℃~55℃环境湿度：≤85%RH预热时间：10~15分钟保险丝：500mA§5. 重量： 3.3kg(包括电瓶)§6. 串行通讯接口（可选）§6.1. 计重秤与电脑之间的连接采用串行通讯接口§6.2. 连接；RS232端口连接图：DB9芯针连接：2.脚------TXD5.脚------GND§6.3. 参数1）.信号:RS232C2）.波特率：1200/2400/4800/9600（设置见第四章校准）3）.数据格式：=<重量数据（包括小数点）,ASCII码最低位是数据最高位，或者是符号位负号的符号是“-”，正号的符号是0”例如:当显示器显示-15.000kg,串行输出是000.51-当显示器显示15.000kg,串行输出是000.510第三章、操作§1. 开机§1.1. 打开电源，计重秤将进行自检并且进入称重模式§1.2. 显示窗及键盘§1.3. 操作1）.[置零]按[置零]键，秤将在4%FS的置零范围内回零。

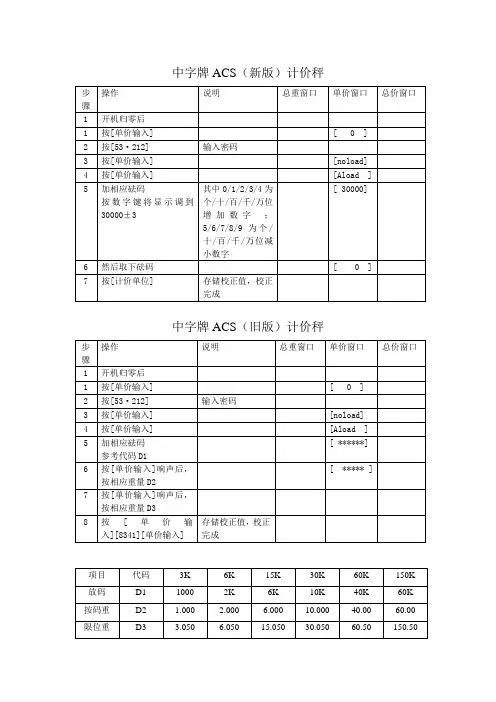

中字牌ACS（新版）计价秤
中字牌ACS（旧版）计价秤
中兴ACS-15计价秤
1．松开底部校正开关螺丝拨动校正开关，校正指示灯亮，进入校正状态（重量窗口显示码值，单价窗口显示内码）。
2．空秤，按[置零]键确认。
3．加50%FS砝码(7.5kg)，按[去皮]键，重量窗口显示[码值]，单价窗口显示[12000±4] 4．加FS砝码（15kg）按[找钱]键，重量窗口显示[码值]，单价窗口显示[24000±4]
5．按[累计]确认，显示[P]
按[开/关]退出校正状态。
Acs-6k
1．按[功能]开机，显示[noload]
2．按[功能]显示[Aload]
3．按[功能]显示[00000] 按[去皮]改数字，按[归零]改数位选择好后加砝码
4．按[功能]显示[F 60]（满载）
5．按[功能]显示[Idd 20]（分度值）
6．按[功能]显示[dp 1]（小数点）
7．标定结束。
