不锈钢水箱应设置的管道和附件

泰禾•北京院子不锈钢焊接水箱技术标准一、工程概况本工程位于孙河北路以南，孙河组团三号路以西。

共计30栋楼，包括洋房1#、2#、4#、5#、10#楼，联排别墅6#～9#、11#～18#楼，合院别墅19#～26#楼，楼王别墅27#～29#楼，公租房3#楼，配套公建30#楼及1#地下车库工程。

除3#、27、28、29#楼地下3层外，其余均为地下2层地下室，地上分别为洋房6层，合院、联排及楼王别墅3层，配套公建2层。

本工程建筑面积为108502.02㎡（其中地上：64776.92㎡，地下：43752.10㎡），基础结构形式为梁板式筏形基础，主体结构形式为钢筋混凝土框架结构。

本工程中不锈钢焊接水箱分布在地下车库给水、中水及人防工程有关设备机房中。

二、标段划分本次设备招标分为一个标段，投标供应商必须对该标段内全部招标内容进行投标，不允许只对该标段的部分内容进行投标。

三、供货日期本次设备招标的供货周期为2014年5月20日分批全部到货。

最终供货日期以甲方与中标单位最终以双方合同约定为准，每拖延工期一天，罚款10000元。

四、设备清单表五、技术要求（一）、总则1、本次招标的材料为泰禾•北京院子项目不锈钢焊接水箱招标，包括水箱及配套部件的采购、安装、调试、验收和售后服务等。

本次招标只设一个标段，投标供应商必须对该标段内全部招标内容进行投标，不允许只对该标段的部分内容进行投标。

2、本技术文件只是对主要材料的一般性原则性规定，并不是详尽的技术要求，投标供应商有责任对设备设计符合技术规格书要求负责。

3、材料及其主要部件的原始产地需明确的标明在投标文件中，并附带原始产地的生产许可证和相关文件。

4、投标供应商应在投标前仔细的阅读技术文件，如发现有疑问、冲突或者技术问题，投标供应商应询问招标方。

5、投标供应商应仔细核对技术文件中每项条款的要求，并对每项条款一一实质性的回复，并填写技术偏差表。

6、投标供应商应对招标文件中涉及的知识产权负责，并保证不伤害招标方的利益。

不锈钢消防水箱施工方案一、材料采购与准备不锈钢板材：选择符合国家标准的不锈钢板材，通常选用304或316L材质，以确保其优良的耐腐蚀性和耐久性。

连接件与紧固件：包括螺丝、角钢、法兰等，均应为不锈钢材质，防止生锈和腐蚀。

密封材料：如橡胶垫片、密封胶等，用于确保水箱的密封性能。

防腐涂料：用于水箱外部涂装，增强其防腐性能。

二、施工前准备与要求现场勘查：确保施工现场安全、无障碍，具备施工条件。

技术交底：对施工人员进行技术交底，明确施工要点和质量要求。

安全防护：施工现场应设置警示标志，施工人员应佩戴安全帽、手套等防护用品。

三、水箱制作与加工板材切割：按照设计图纸要求，使用专用工具进行精确切割。

板材成型：通过折弯、焊接等工艺，将板材加工成所需形状。

组装与焊接：将加工好的板材进行组装，采用氩弧焊等工艺进行焊接，确保焊缝质量。

四、防腐涂装与保护表面处理：清除水箱表面的油污、锈迹等杂质，确保涂装效果。

底漆涂装：涂抹一层底漆，增强涂层的附着力。

面漆涂装：涂抹面漆，使水箱外观美观，同时具有防腐功能。

五、配管安装与要求管道选材：选用符合要求的管材，如不锈钢管、PPR管等。

管道连接：采用法兰连接、热熔连接等工艺，确保管道连接的密封性和牢固性。

管道支架：设置合适的管道支架，确保管道的稳定性和安全性。

六、测试验收与标准密封性测试：通过充水试验，检查水箱的密封性能，确保无泄漏。

强度测试：进行水压试验，检查水箱的承压能力，确保安全可靠。

外观检查：检查水箱外观是否平整、美观，无明显缺陷。

七、竣工验收与标准资料审核：审核施工图纸、材料合格证明、施工记录等资料。

现场检查：检查水箱的安装位置、固定方式、外观质量等是否符合要求。

功能测试：测试水箱的充水、排水等功能是否正常。

八、水箱安装与固定基础制作：按照设计要求，制作水箱基础，确保平稳、牢固。

水箱就位：将水箱吊装到预定位置，确保其稳定性。

固定与加固：采用膨胀螺栓、角钢等固定件，将水箱牢固固定在地面上。

组合式不锈钢水箱技术标准及安装规范（草稿）组合式不锈钢水箱技术标准及安装规范(草稿)为保障福州市城区供水安全、卫生和社会公众利益，提高组合式不锈钢水箱的安装质量和管理水平，制定本规范。

本规范适用于组合式不锈钢水箱安装、验收与运行管理。

组合式不锈钢水箱的安装与管理除应符合本规范的规定外，尚应符合国家现行业有关标准的规定。

1. 范围本标准规定了模压式不锈钢水箱的技术要求、试验方法、检验规则、标志、包装、运输以及贮存。

本标准适用于福州市城区公共供水的生活饮用集中式给水(包括各单位自备的生活饮用水)和分散式给水。

2. 引用标准下列所有标准所包含的条文，通过在本标准中引用而构成本标准条文，本标准出版时，所示版本均为有效，当所用标准被修订，使用本标准的各方应探讨使用下列标准最新标准版本的可能性。

《建筑给水排水设计规范》 (GB50015-2003)2009年版《二次供水工程技术规程》 (CJJ140-2010)《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002) 《生活饮用水卫生标准》 (GB5749-2006)《不锈钢冷轧钢板》 (GB/T3280-1992) 《焊接用不锈钢焊丝》 (GB/T4242) 《流体输送用不锈钢焊接钢管》 (GB/T12771)《流体输送用不锈钢无缝钢管》 (GB/T14976) 《钢制管法兰型式、参数》(HG20592)《钢制压力容器焊接工艺评定》 (JB/T4708) 《钢制压力容器焊接规程》(JB/T4709)3. 技术要求3.1外观:水箱表面应整洁、光滑、无夹渣、无焊瘤、无气孔、无裂痕，无明显划痕，箱板之间的缝隙均匀，锋棱、毛刺及明显的碰撞凹凸缺陷。

13.2焊接缝成型饱满，并不得超出表1要求，焊缝处不得涂抹任何油漆。

表1焊接处外观要求项目要求酸洗、钝化处理除去焊缝周围的氧化皮裂纹不允许存在焊缝余高 2.5mm以下焊咬边 0.3mm以下接焊瘤不允许存在弧坑小于0.3mm3.3水箱焊接完毕后各坚固件不得有松动，各连接件不得有漏焊和漏件现象。

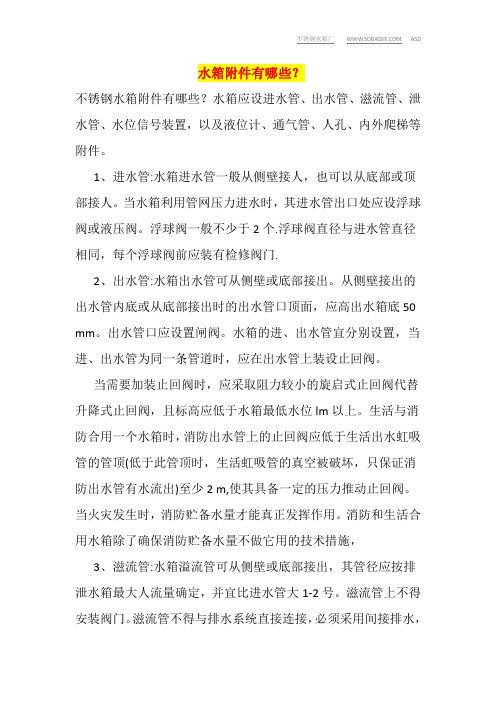

水箱附件有哪些？不锈钢水箱附件有哪些？水箱应设进水管、出水管、滋流管、泄水管、水位信号装置，以及液位计、通气管、人孔、内外爬梯等附件。

1、进水管:水箱进水管一般从侧壁接人，也可以从底部或顶部接人。

当水箱利用管网压力进水时，其进水管出口处应设浮球阀或液压阀。

浮球阀一般不少于2个.浮球阀直径与进水管直径相同，每个浮球阀前应装有检修阀门.2、出水管:水箱出水管可从侧壁或底部接出。

从侧壁接出的出水管内底或从底部接出时的出水管口顶面，应高出水箱底50 mm。

出水管口应设置闸阀。

水箱的进、出水管宜分别设置，当进、出水管为同一条管道时，应在出水管上装设止回阀。

当需要加装止回阀时，应采取阻力较小的旋启式止回阀代替升降式止回阀，且标高应低于水箱最低水位lm以上。

生活与消防合用一个水箱时，消防出水管上的止回阀应低于生活出水虹吸管的管顶(低于此管顶时，生活虹吸管的真空被破坏，只保证消防出水管有水流出)至少2 m,使其具备一定的压力推动止回阀。

当火灾发生时，消防贮备水量才能真正发挥作用。

消防和生活合用水箱除了确保消防贮备水量不做它用的技术措施，3、滋流管:水箱溢流管可从侧壁或底部接出，其管径应按排泄水箱最大人流量确定，并宜比进水管大1-2号。

滋流管上不得安装阀门。

滋流管不得与排水系统直接连接，必须采用间接排水，溢流管上应有防止尘土、昆虫、蚊蝇等进人的措施，如设置水封、滤网等。

4、泄水管:水箱泄水管应自底部最低处接出。

泄水管圈2-21消防和生活合用水箱上装有闸阀(不应装截止阀)，可与溢流管相接，但不得与排水系统直接连接。

泄水管管径在无特殊要求下，管径一般采用DN50.5、通气管:供生活饮用水的水箱应设有密封箱盖，箱盖上应设有检修人孔和通气管。

通气管可伸至室内或室外，但不得伸到有害气体的地方，管口应有防止灰尘、昆虫和蚊蝇进人的滤网，一般应将管口朝下设置。

通气管上不得装设阀门、水封等妨碍通气的装置。

通气管不得与排水系统和通风道连接。

不锈钢水箱技术要求不锈钢水箱是一种用于储存和供应水源的硬质容器。

它具有耐腐蚀、耐高温、抗压强度高、不易变形等优点，因此在工业、商业和家庭环境中得到广泛应用。

下面将从材料、设计、制造和安装等方面介绍不锈钢水箱的技术要求。

一、材料要求：1.不锈钢材料：不锈钢水箱应选用优质不锈钢材料，如SUS304、SUS316等，以确保耐腐蚀性能和安全性能。

2.板材厚度：不锈钢水箱的板材厚度应符合相关标准和规定，以保证足够的强度和稳定性。

二、设计要求：1.结构设计：不锈钢水箱的结构设计应合理，包括箱体和附件的设计，以保证水箱的稳定性和安全性。

2.容积设计：不锈钢水箱的容积设计应根据实际需要和使用环境确定，以保证储存水源的充足性。

3.进出水口设计：不锈钢水箱的进出水口设计应符合流体力学原理，以保证水流畅和稳定。

三、制造要求：1.制造工艺：不锈钢水箱的制造应采用先进的制造工艺和设备，以确保产品质量和一致性。

2.焊接质量：不锈钢水箱的焊接质量应符合相关标准和要求，无明显焊接缺陷和质量问题。

3.表面处理：不锈钢水箱的表面应进行适当的处理，如抛光、脱脂、防锈等，以确保外观和耐腐蚀性。

四、安装要求：1.基础支撑：不锈钢水箱安装时应选用坚固的基础支撑，以确保水箱的稳定性和安全性。

2.安全防护：不锈钢水箱安装在公共场所时，应配备安全防护措施，如护栏、防盗锁等，以防止意外伤害和盗窃。

3.管道连接：不锈钢水箱的管道连接应采用合适的管接件，如法兰、螺纹、焊接等，以确保连接的牢固和密封性。

综上所述，不锈钢水箱的技术要求包括材料、设计、制造和安装等方面。

只有满足这些要求，才能确保不锈钢水箱的质量和性能，提供可靠的储存和供应水源的功能。

不锈钢储水箱施工方案一、施工前准备1.确定不锈钢储水箱的安装位置，要求地面平整、坚固且无渗漏。

2.根据储水需求确定不锈钢储水箱的尺寸和容量，确保满足水源供应需求。

3.确定水箱的进水和出水管道位置，并预留相应的管道洞口。

二、材料准备1.不锈钢板材：选择厚度适当的不锈钢板材，要求表面光滑、无划痕、无锈斑。

2.密封胶：选择耐候性好、密封效果好的密封胶，确保不会发生渗水现象。

3.焊接材料：选择适合不锈钢板材焊接的焊条和焊丝。

4.安全防护设施：准备好工业安全帽、手套、防护眼镜等必要的安全防护设备。

三、施工步骤1.清理安装位置：清理安装位置的杂物、尘土等，确保施工环境清洁。

2.安装底座：根据储水箱的尺寸，制作适合的底座，确保底座牢固、水平。

3.制作不锈钢储水箱：根据储水箱的尺寸和容量，将不锈钢板材剪裁成相应的形状，然后进行折弯、弯曲等加工。

接着进行焊接，确保焊接牢固、均匀、密封。

4.安装管道：根据水源供应需求，连接水箱的进水和出水管道。

确保管道连接紧密、无漏水。

5.进行水压测试：将水箱充满水，进行水压测试，确保水箱的密封性能。

6.进行防腐处理：处理完水箱的内部，可以采用防腐涂料进行涂覆，增加水箱的使用寿命。

7.完善附件安装：根据需求，安装水箱的附件，如水位计、排水阀等。

8.进行试运行测试：经过以上步骤，进行水箱的试运行测试，确保水箱的正常运行。

四、施工注意事项1.施工前仔细阅读施工方案，并按照要求进行操作。

2.在施工过程中，严格遵守安全操作规程，保证施工人员的人身安全。

3.施工过程中，应关注不锈钢储水箱的紧固连接是否合理，避免发生泄漏现象。

4.施工结束后，及时清理施工现场，保持环境整洁。

以上即为不锈钢储水箱的施工方案，希望能对您有所帮助。

在施工过程中，我们建议您遵循国家标准和相关规范，以确保施工质量和安全性。

不锈钢水箱技术要求1
不锈钢水箱技术要求1
1.材质选择：
不锈钢水箱主要采用食品级不锈钢材料制作，通常选择304或316不锈钢。

这些材料具有优良的耐腐蚀性和机械性能，能够确保储存的水源不会受到污染。

此外，还需注意材料的表面处理，确保其平整、光滑，防止附着物留下细菌滋生的空间。

2.设计规范：
不锈钢水箱的设计应符合相关的国家标准和技术要求。

包括水箱的容积、高度、直径等尺寸要求，以及进出水口的设置和管道连接的方式等。

此外，还需考虑水箱的合理布局，确保水箱内水流的畅通，并采取必要的防锈、防渗漏措施。

3.安全性能：
不锈钢水箱在设计和制作过程中，需要考虑其耐压性能和防雷性能。

水箱在承受压力时应具备一定的强度，确保不发生变形或爆裂。

同时，还需考虑水箱的地面接地，以及防雷设施的配备，确保防止雷击等不利因素对水箱造成损坏。

4.维护保养：
5.功能配置：
6.水质监测：
综上所述，不锈钢水箱的技术要求包括材质选择、设计规范、安全性能、维护保养、功能配置和水质监测等方面。

只有从这些方面全面考虑和把握，才能确保不锈钢水箱的安全、可靠和长期使用。

不锈钢水箱技术标准及规格参数不锈钢水箱技术标准及规格参数1、制造标准: 国家建筑标准设计图集02S101不锈钢水箱设计的有关参数, 是依据现行《建筑给排水设计规范》中的有关规定制定的.2、水箱采用304、444、316L等不锈钢板，冲压成型.高质量的冲压工艺，既保证了箱体最大限度的承压需要, 又降低了材料厚度, 具有强度高、重量轻, 并能较好的防止水质的二次污染, 环保卫生. 高强度的冲压板块及箱内分布均匀的不锈钢拉筋使箱体承压均匀合理.3、不锈钢水箱由三种主要标准模块组合而成;由1000*1000、1000*500、500*500的标准块，阳光房，根据不同的三维结构设计参数，采用不同厚度的模块，在厂内或现场进行焊接组装，现场采用氩弧焊焊接而成，焊丝选用ER308,H0Cr21Ni10不锈钢焊丝，焊缝表面经酸洗钝化处理,确保焊缝经久耐用不腐蚀，底盘采用热浸锌Q235-A 碳素钢槽钢.4、本产品可根据客户要求，设计制作1-100m3之方形组合式水箱.5、不锈钢水箱的进水口、出水口、溢流口、排污口及入孔，其尺寸及位置由设计决定.6、本产品用作热水箱或膨胀水箱时，密封件必须为耐热密封件.7、保温水箱，根据客户要求，使用不同材质及工艺.8、安装说明a、不锈钢水箱基础要求砼基础几何尺寸应按GB02S101有关规定制定.砼基础平面高低差<5mmb、水箱的安装，施工和验收专业焊工现场氩弧焊接.施工现场有标准电源.水箱四周有》500mm的检修空间.外观检验无锈蚀，无污染：注满水2-3h，箱体无明显变形，焊缝无渗漏为合格.c、不锈钢水箱的使用、维修和保养配管时，切勿向配管进出水口施加过大的负荷. 不要将阀门及大口径管道的重量直接施加到水箱水口，不锈钢水箱必要时设置管道支撑：对焊接管的膨胀、收缩、振动必须装伸缩柔性接头.冲压不锈钢板焊接水箱采用不锈钢钢板冲压出加强筋，并用不锈钢焊接条整体焊接而成，结构简单，强度好，可制造较大容量的水箱.因箱体采用不锈钢板整体焊接，彻底遮断了太阳光的照射，所以不会滋生藻类. 不锈钢水箱水箱采用优质板材，制作成规格不同的单一板块(1m x Im、Im x 0.5m、0.5m x 0.5m)，然后再进行组装。

不锈钢水箱技术规格书第一节总则一、说明本文是有关不锈钢水箱的技术标准、安装及调试所需的各项技术要求。

1.一般要求A.所有送抵工地的设备均须为簇新的。

B.安装前的设备/配件需装箱保护。

C.深化设计和安装须同时符合有关国家规范要求。

D.要求水箱供应商能够承担水箱清洗，并配合业主完成水质验收及相关证照得取得等工作。

2.质量保证A.所提供的设备及材料须为生产此类设备至少有五年历史的厂商的产品。

B.所有烧焊技工必须具备由有关政府机关签发的有效上岗证书。

3.资料呈审A.提交完整的产品资料和样品包括技术数据、材料及设备的装配图、测试证明书等以供审批。

B.安装前，提交全部施工图予有关部门及各审批单位审批，获得批准后方可动工。

其中应包括但不限于以下资料：1.所有水箱的安装施工图纸、详图。

图纸须明确以下事宜a.设计标准及国家标准；b.水箱的材料说明（如物料类别，有关标准及特性）；c.水箱最大设计负荷，水箱尺寸及厚度；d.主要结构构件及其详图；e.水箱的结构支撑之安装详图；f.水箱相关附件开孔位置及相应大小。

2.技术说明—包括水箱供应商对水箱制做的品质控制资料及有关测试报告。

3. 所有水箱的结构计算—结构计算须证明水箱整体结构的稳固性及安全性，经设计师同意后方可施工。

第二节产品一、不锈钢水箱A. 材质：水箱由SUS304 或以上不锈钢板冲压成模块（不少于2mm 厚），整体拼装式结构，水箱内部拉筋选用SUS304 或以上不锈钢。

所有螺栓、螺帽和垫片必须为不锈钢（SUS304 或以上）制造。

密封接口所采用之材料应为化学性稳定和无毒性，不得影响水箱内所贮贮存之水质。

B. 板材厚度：见国家标准图集02S101。

C. 所有与外部接口的管口均应配带不锈钢连接法兰。

D. 制造过程应避免不锈钢板表面的机械损伤。

对于尖锐伤痕以及不锈钢防腐蚀表面的局部伤痕、刻槽等缺陷应予修磨，修磨深度应不大于该部位钢材厚度的5%，且不大于2mm，否则应予以焊补。

消防系统水箱设计标准规范消防系统水箱设计标准规范是为了确保消防系统的正常运行和灭火效果的最大化而制定的一系列要求和规范。

以下是对消防系统水箱设计的标准规范的主要内容：1. 水箱选择：水箱应具备足够的容量，以满足消防系统的供水需求。

水箱应选用耐腐蚀、密封性好、结构稳定的材料制造，如镀锌钢板、不锈钢等，且必须符合相关的安全要求和国家标准。

2. 水箱布置：水箱应放置于易于管理、检修的地方，离消防泵房近，水流输送管道短且直接。

同时要求水箱位置应与其他设备并排布置，以便于消防车辆接近和消防水源的供应。

3. 水箱固定：水箱应固定在水箱基础上，基础材质应牢固、稳定，并具有足够的承重能力。

水箱与基础之间应采取合适的隔震措施，以减少震动对水箱的影响。

4. 进水管道：水箱进水管道口应设置防逆流装置和过滤器，以防止杂质进入水箱，影响水质和设备正常运行。

5. 出水管道：水箱出水管道应合理设置，以保证灭火水源的供应顺畅。

出水管道应布置在合适的位置，并且与其他消防设施的管道联通。

6. 水箱维护及检查：水箱应设有检查口、清洗孔等，便于定期检查、清洗和维护。

水箱定期清洗，保持水质清洁。

7. 水箱密封：水箱的各个接口、口等均应用密封胶进行密封，以确保水箱的密封性和防渗漏。

8. 水箱防冻措施：水箱的设计应考虑到防止结冰的措施，如设置冷媒管道和保温层等。

9. 水箱安全防护：水箱周围应设置护栏或警示标识，以确保水箱的安全，防止人员误入或损坏。

消防系统水箱设计标准规范的出台，旨在确保消防系统的正常运行和有效的灭火效果。

只有符合规范要求的水箱设计和安装，才能够更好地满足消防系统的水源供应需要，确保消防工作的顺利进行。

同时，对水箱的定期检查和维护，也是保证消防系统运作正常的重要环节。
