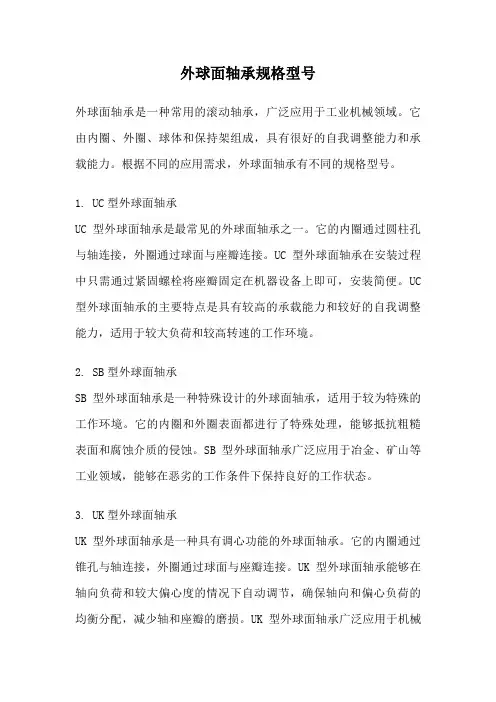

外球面轴承规格型号外球面轴承是一种常用的滚动轴承，广泛应用于工业机械领域。
它由内圈、外圈、球体和保持架组成，具有很好的自我调整能力和承载能力。
根据不同的应用需求，外球面轴承有不同的规格型号。
1. UC型外球面轴承UC型外球面轴承是最常见的外球面轴承之一。
它的内圈通过圆柱孔与轴连接，外圈通过球面与座瓣连接。
UC型外球面轴承在安装过程中只需通过紧固螺栓将座瓣固定在机器设备上即可，安装简便。
UC 型外球面轴承的主要特点是具有较高的承载能力和较好的自我调整能力，适用于较大负荷和较高转速的工作环境。
2. SB型外球面轴承SB型外球面轴承是一种特殊设计的外球面轴承，适用于较为特殊的工作环境。
它的内圈和外圈表面都进行了特殊处理，能够抵抗粗糙表面和腐蚀介质的侵蚀。
SB型外球面轴承广泛应用于冶金、矿山等工业领域，能够在恶劣的工作条件下保持良好的工作状态。
3. UK型外球面轴承UK型外球面轴承是一种具有调心功能的外球面轴承。
它的内圈通过锥孔与轴连接，外圈通过球面与座瓣连接。
UK型外球面轴承能够在轴向负荷和较大偏心度的情况下自动调节，确保轴向和偏心负荷的均衡分配，减少轴和座瓣的磨损。
UK型外球面轴承广泛应用于机械设备和输送系统中。
4. SA型外球面轴承SA型外球面轴承是一种具有自锁功能的外球面轴承。
它的内圈和外圈表面都进行了特殊处理，能够在较大振动和冲击负荷下保持良好的工作状态。
SA型外球面轴承通过安装孔和紧固螺栓将座瓣固定在机器设备上，安装简便。
SA型外球面轴承广泛应用于振动设备和冲击负荷较大的工作环境中。
外球面轴承规格型号的选择需要考虑多个因素，包括工作负荷、转速、工作温度、工作环境等。
在选择外球面轴承时，需要根据具体的应用需求和工作条件来确定最合适的规格型号。
同时，为了确保外球面轴承的正常工作，还需要进行适当的润滑和维护工作，定期检查轴承的磨损情况，并及时更换损坏的轴承。
外球面轴承是一种重要的滚动轴承，具有很好的自我调整能力和承载能力。

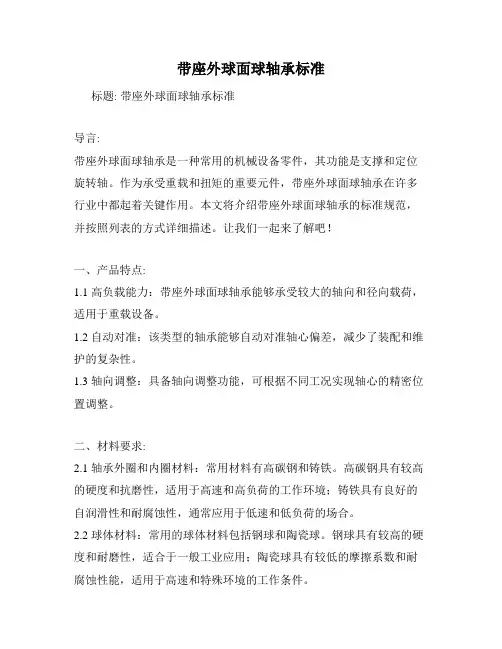

带座外球面球轴承标准标题: 带座外球面球轴承标准导言:带座外球面球轴承是一种常用的机械设备零件，其功能是支撑和定位旋转轴。
作为承受重载和扭矩的重要元件，带座外球面球轴承在许多行业中都起着关键作用。
本文将介绍带座外球面球轴承的标准规范，并按照列表的方式详细描述。
让我们一起来了解吧！一、产品特点:1.1 高负载能力：带座外球面球轴承能够承受较大的轴向和径向载荷，适用于重载设备。
1.2 自动对准：该类型的轴承能够自动对准轴心偏差，减少了装配和维护的复杂性。
1.3 轴向调整：具备轴向调整功能，可根据不同工况实现轴心的精密位置调整。
二、材料要求:2.1 轴承外圈和内圈材料：常用材料有高碳钢和铸铁。
高碳钢具有较高的硬度和抗磨性，适用于高速和高负荷的工作环境；铸铁具有良好的自润滑性和耐腐蚀性，通常应用于低速和低负荷的场合。
2.2 球体材料：常用的球体材料包括钢球和陶瓷球。
钢球具有较高的硬度和耐磨性，适合于一般工业应用；陶瓷球具有较低的摩擦系数和耐腐蚀性能，适用于高速和特殊环境的工作条件。
三、结构设计:3.1 外球面结构：设计为球面，使得轴承的运动更加平稳，并能够适应不同角度的工作要求。
3.2 座体结构：常见的座体结构包括塑料座体和铸铁座体。
塑料座体具有较轻的重量和耐腐蚀性能，适合于潮湿和腐蚀环境；铸铁座体具有较高的强度和刚性，适用于重负荷工况。
3.3 密封结构：轴承内部集成密封结构，能够防止灰尘、污染物和润滑脂的进入，提高使用寿命和性能稳定性。
四、安装要求:4.1 轴承和座体的配合：确保轴承和座体之间的间隙符合规范要求，避免过紧或松动，以保证轴承的正常运转。
4.2 轴承润滑：运行前应加入适量的润滑脂，保证轴承内部充满润滑剂，减少摩擦和磨损。
4.3 安装定位：对轴承进行正确的定位和对中，保证轴心与座体孔尺寸的匹配，避免偏位和振动。
结语:带座外球面球轴承标准是确保其性能和使用寿命的重要依据。
本文从产品特点、材料要求、结构设计和安装要求等方面进行了详细阐述。

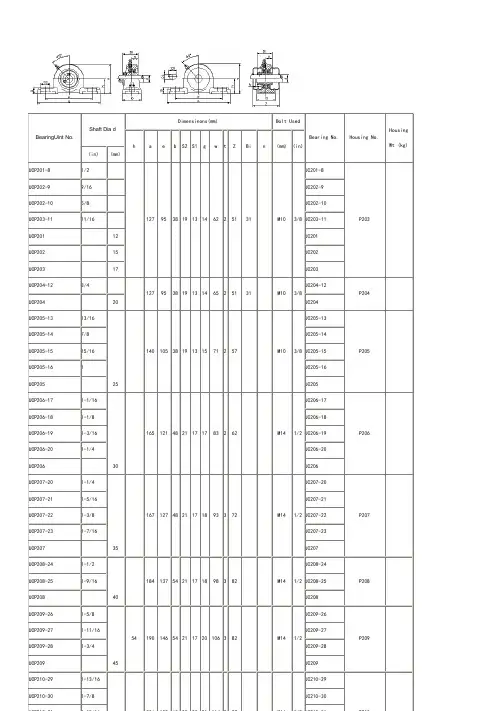

UCP210-291-13/165020615960252021114387M165/8UC210-29P210UCP210-301-7/8UC210-30 UCP210-311-15/16UC210-31 UCP210-322UC210-32 UCP210UC210 UCP211-3225521917160252023126492M165/8UC211-32P211UCP211-332-1/16UC211-33 UCP211-342-1/8UC211-34 UCP211-352-3/16UC211-35 UCP211UC211 UCP212-362-1/460241 184702520251384102M165/8UC212-36P212UCP212-372-5/16UC212-37 UCP212-382-3/8UC212-38 UCP212-392-7/16UC212-39 UCP212UC212 UCP213-402-1/265265203702925271514107M203/4UC213-40P213UCP213-412-9/16UC213-41 UCP213UC213 UCP214-422-5/87026621072312527157M203/4UC214-42P214UCP214-432-11/16UC214-43 UCP214-442-3/4UC214-44 UCP214UC214 UCP215-452-13/167527521774312528163M203/4UC215-45P215UCP215-462-7/8UC215-46 UCP215-472-15/16UC215-47 UCP215-483UC215-48 UCP215UC215 UCP216-503-1/88029223278312530175M203/4UC216-50P216UCP216UC216 UCP217-523-1/48531024783312532187M203/4UC217-52P217UCP217UC217 UCP218-563-1/29032726288332733200M227/8UC218-56P218UCP218UC218Bearing Shaft Dia d Dimensions(mm)Bolt Used Bearing No.Housing No.HousingUCP317-52UCP3173-1/48511242032011045334022096401M27UC317-52UC317P317UCP318-56UCP3183-1/29011843033011045334523596401M27UC318-56UC318P318UCP319-60UCP3193-3/495125470360120503645250103411-1/8M30UC319-60UC319P319UCP320-64UCP3204100140490380120503650275108421-1/8M30UC320-64UC320P320UCP321105140490380120503650280112441-1/8M30UC321P321UCP32211015052040014055405530011746M33UC322P322UCP32412016057045014055406532012651M33UC324P324UCP32613018060048014055407535513554M33UC326P326UCP32814020062050014055407539014559M33UC328P328 BearingUint No.Shaft Dia dDimensinons(mm)Bolt UsedBearing No.Housing No.HousingWt (kg)h a e b S2S1g w Bi n(mm)(in)(in)(mm)UCPE201-81/212495311511142610M85/16UCW201-8PE203UCPE202-99/16UCW202-9UCPE202-105/8UCW202-10UCPE203-1111/16UCW203-11UCPE20112UCW201UCPE20215UCW202UCPE20317UCW203UCPE204-123/412795381613156531M103/8UC204-12PE204UCPE20420UC204UCPE205-1313/1625140105381613167034M103/8UC205-13PE205UCPE205-147/8UC205-14UCPE205-1515/16UC205-15UCPE205-161UC205-16UCPE205UC205UCPE206-171-1/16301651214821171883M141/2UC206-17PE206UCPE206-181-1/8UC206-187527521774312528163M203/4PE215UCPE215-472-15/16UC215-47UCPE215-483UC215-48UCPE215UC215Bearing Unit NO.Shaft DiadDimensions(mm)Bolt Used BearingNo.HousingNo.HousingWt (kg) (in)(mm)h a e b s1s2W Z Bi n mm inUCCP201C-8UCCP202C-9UCCP202C-10UCCP203C-11UCCP201CUCCP202CUCCP203C1/29/165/811/1612151712795381319666231M103/8UC201-8UC202-9UC202-10UC203-11UC201UC202UC203CP201CP202CP203UCCP204C-12UCCP204C3/42012795381319696231M103/8UC204-12UC204CP204UCCP205C-13UCCP205C-14UCCP205C-15UCCP205C-16UCCP205C13/167/815/16125140105381319767034M103/8UC205-13UC205-14UC205-15UC205-16UC205CP205UCCP206C-17UCCP206C-18UCCP206C-19UCCP206C-20UCCP206C1-1/161-1/81-3/161-1/4301651214817218774M141/2UC206-17UC206-18UC206-19UC206-20UC206CP206UCCP207C-20UCCP207C-21UCCP207C-22UCCP207C-23UCCP207C1-1/41-5/161-3/81-7/16351671274817219780M141/2UC207-20UC207-21UC207-22UC207-23UC207CP207UCCP218C UC218Bearing Unit NO.Shaft Dia d Dimensions(mm)Bolt UsedBearing NO.Housing No.HousingWt (kg) (in)(mm)h a e b s2s1g w Bi n(in)(mm)UCAK201-81/2271218935161213543/8M10UCW201-8AK203UCAK202-105/8UCW202-10 UCAK20112UCW201 UCAK20215UCW202 UCAK20317UCW203UCAK204-12 UCAK2043/42013398411612643/8M10UC204-12UC204AK204UCAK205-13 UCAK205-14 UCAK205-15 UCAK205-16 UCAK20513/167/815/1612514010545161216683/8M10UC205-13UC205-14UC205-15UC205-16UC205AK205UCAK206-17 UCAK206-18 UCAK206-19 UCAK206-20 UCAK2061-1/161-1/81-3/161-1/43016012148191517807/16M12UC206-17UC206-18UC206-19UC206-20UC206AK206UCAK207-20 UCAK207-21 UCAK207-22 UCAK207-23 UCAK2071-1/41-5/161-3/81-7/16354616712748191519927/16M12UC207-20UC207-21UC207-22UC207-23UC207AK207UCAK208-24 UCAK208-25 UCAK2081-1/21-9/1640181140541915191007/16M12UC208-24UC208-25UC208AK208UCAK209-26 UCAK209-27 UCAK209-28 UCAK2091-5/81-11/161-3/445190146541915211067/16M12UC209-26UC209-27UC209-28UC209AK209UCAK210-29 UCAK210-30 UCAK210-31 UCAK210-32 UCAK2101-13/161-7/81-15/16250203159571915221137/16M12UC210-29UC210-30UC210-31UC210-32UC210AK210UCAK211-32 UCAK211-33 UCAK211-34 UCAK211-35 UCAK21122-1/162-1/82-3/1655232181602420251255/8M16UC211-32UC211-33UC211-34UC211-35UC211AK211UCAK212-36 UCAK212-37 UCAK212-38 UCAK212-39 UCAK2122-1/42-5/162-3/82-7/166024119064242029138315/8M16UC212-36UC212-37UC212-38UC212-39UC212AK212UCAK213-40 UCAK213-41 UCAK2132-1/22-9/1665248194702922271413/4M20UC213-40UC213-41UC213AK213UCAK214-42 UCAK214-43 UCAK214-44 UCAK2142-5/82-11/162-3/470294232723222291603/4M20UC214-42UC214-43UC214-44UC214AK214UCAK215-45 UCAK215-46 UCAK215-47 UCAK215-48 UCAK2152-13/162-7/82-15/16375304241743222321653/4M20UC215-45UC215-46UC215-47UC215-48UC215AK215BearingUint No.Shaft Dia dDimensinons(mm)Bolt UsedBearing No.Housing No.HousingWt (kg)h a e b t r g w Bi n(mm)(in)(mm)UCPA201-81/2765238M101586231UC201-8PA204UCPA202-99/16UC202-9UCPA211-352-3/16UC211-35UCPA211UC211UCPA212-362-1/46015011468M162515138M16x2UC212-36PA212UCPA212-372-5/16UC212-37UCPA212-382-3/8UC212-38UCPA212-392-7/16UC212-39UCPA212UC212UCPA213-402-1/26516012470M162515150M16x2UC213-40PA213UCPA213-412-9/16UC213-41UCPA213UC213BearingUint No.Shaft Dia dDimensinons(mm)Bolt UsedBearing No.Housing No.HousingWt (Kg)h a e b t r g w Bi n(mm)(in)(mm)UCPG201-8UCPG202-9UCPG202-10UCPG203-11UCPG201UCPG202UCPG2031/29/165/811/16121517553830M61214572610M6X1UCW201-8UCW202-9UCW202-10UCW203-11UCW201UCW202UCW203PG203UCPG201-81/2704938M815146431UC201-8PG204UCPG202-99/16UC202-9UCPG202-105/8UC202-10UCPG203-1111/16UC203-11UCPG204-123/4UC204-12UCPG20112UC201UCPG20215UC202UCPG20317UC203UCPG20420UC204UCPG205-1313/1625755038M10151570UC205-13PG205UCPG205-147/8UC205-14UCPG205-1515/16UC205-15BearingUint No.Shaft Dia dDimensinons(mm)Bolt UsedBearing No.Housing No.HousingWt(kg)h a e b t r g w Bi n(mm)(in)(mm)UCPW201-81/26532M813136531UC201-8PW204UCPW202-99/16UC202-9 UCPW202-105/8UC202-10 UCPW203-1111/16UC203-11 UCPW204-123/4UC204-12 UCPW20112UC201 UCPW20215UC202 UCPW20317UC203 UCPW20420UC204 UCPW205-1313/16257036M1013137034UC205-13PW205UCPW205-147/8UC205-14 UCPW205-1515/16UC205-15 UCPW205-161UC205-16 UCPW205UC205 UCPW206-171-1/16309838M10161582UC206-17PW206UCPW206-181-1/8UC206-18 UCPW206-191-3/16UC206-19 UCPW206-201-1/4UC206-20 UCPW206UC206 UCPW207-201-1/43510345M10191593UC207-20PW207UCPW207-211-5/16UC207-21 UCPW207-221-3/8UC207-22 UCPW207-231-7/16UC207-23 UCPW207UC207 UCPW208-241-1/24011647M12191599UC208-24PW208UCPW208-251-9/16UC208-25 UCPW208UC208 UCPW209-261-5/84512048M121918107UC209-26PW209UCPW209-271-11/16UC209-27UCTB209-261-5/84554127511/220141081/2-13UC209-26TB209 UCTB209-271-11/16UC209-27UCTB209-281-3/4UC209-28UCTB209UC209UCTB210-291-13/1650140515/823141185/8-11UC210-29TB210 UCTB210-301-7/8UC210-30UCTB210-311-15/16UC210-31UCTB210-322UC210-32UCTB210UC210 BearingUint No.Shaft Dia dDimensinons(mm)Bolt UsedBearing No.Housing No.HousingWt(kg)h a e b S2S1g w Bi n(mm)(in)(in)(mm)UCPH201-81/270127954019131510131M103/8UC201-8PH204UCPH202-99/16UC202-9UCPH202-105/8UC202-10UCPH203-1111/16UC203-11UCPH204-123/4UC204-12UCPH20112UC201UCPH20215UC202UCPH20317UC203UCPH20420UC204UCPH205-1313/16258014010550191316114M103/8UC205-13PH205UCPH205-147/8UC205-14UCPH205-1515/16UC205-15UCPH205-161UC205-16UCPH205UC205UCPH206-171-1/16309016512150211718130M141/2UC206-17PH206UCPH206-181-1/8UC206-18UCPH206-191-3/16UC206-19UCPH206-201-1/4UC206-20UCPH206UC206UCPH207-201-1/4359516712760211719140M141/2UC207-20PH207UCPH215UC215UCPH216-503-1/880170290232125282330253M203/4UC216-50PH216UCPH216UC216BearingUint No.Shaft Dia dDimensinons(mm)Bolt UsedBearing No.Housing No.HousingWt (kg)a e i g l s t z1z Bi n(mm)(in)(in)(mm)UCF201-8UCF202-9UCF202-10UCF203-11UCF201UCF202UCF2031/29/165/811/1612151776541511312610M103/8UCW201-8UCW202-9UCW202-10UCW203-11UCW201UCW202UCW203F203UCF201-81/28664151212231M103/8UC201-8F204UCF202-99/16UC202-9UCF202-105/8UC202-10UCF203-1111/16UC203-11UCF204-123/4UC204-12UCF20112UC201UCF20215UC202UCF20317UC203UCF20420UC204UCF205-1313/16259570161427122M103/8UC205-13F205UCF205-147/8UC205-14UCF205-1515/16UC205-15UCF205-161UC205-16UCF205UC205UCF206-171-1/16301088318143112249M103/8UC206-17F206UCF206-181-1/8UC206-18UCF206-191-3/16UC206-19UCF206-201-1/4UC206-20UCF206UC206UCF215-483UC215-48UCF215UC215UCF216-503-1/88020816534245823M203/4UC216-50F216UCF216UC216UCF217-523-1/48522017536266323M203/4UC217-52F2179 UCF217UC217UCF218-563-1/29023518740266823M203/4UC218-56F218UCF218UC218BearingUint No.Shaft Dia dDimensinons(mm)Bolt UsedBearingUint No.Housing No.HousingWt (kg)a e i g l s z Bi n(mm)(in)(in)(mm)UCF305-147/8251108016132916393815M141/2UC305-14F305UCF305-1515/16UC305-15UCF305-161UC305-16UCF305UC305UCF306-181-1/8301259518153216444317M141/2UC306-18F306UCF306-191-3/16UC306-19UCF306UC306UCF307-201-1/43513510020163619494819M165/8UC307-20F307UCF307-211-5/16UC307-21UCF307-221-3/8UC307-22UCF307-231-7/16UC307-23UCF307UC307UCF308-241-1/24015011223174019565219M165/8UC308-24F308UCF308-251-9/16UC308-25UCF308UC308UCF309-261-5/84516012525184419605722M165/8UC309-26F309UCF309-271-11/16UC309-27UCF309-281-3/4UC309-28UCF309UC309Bearing Unit NO.Shaft DiadDimensions(mm)Bolt Used BearingNo.Housing No.HousingWt (kg) (in)(mm)a e i s z Bi n mm inUCCF201-8 UCCF202-9 UCCF202-10 UCCF203-11 UCCF204-12 UCCF201 UCCF202 UCCF203 UCCF2041/29/165/811/163/412151720866415124631M103/8UC201-8UC202-9UC202-10UC203-11UC204-12UC201UC202UC203UC204CF201CF202CF203CF204UCCF205-13 13/16 259570161251M103/8UC205-13 CF2051UCCF214-42UCCF214-43UCCF214-44UCCF2142-5/82-11/162-3/470193152311998M165/8UC214-42UC214-43UC214-44UC214CF214UCCF215-45UCCF215-46UCCF215-47UCCF215-48UCCF2152-13/162-7/82-15/163752001593419102M165/8UC215-45UC215-46UC215-47UC215-48UC215CF215UCCF216-50UCCF2163-1/8802081653423107M203/4UC216-50UC216CF216UCCF217-52UCCF2173-1/4852201753623111M203/4UC217-52UC217CF217UCCF218-56UCCF2183-1/290235187402312296M203/4UC218-56UC218CF218BearingUint No.Shaft Dia dDimensinons(mm)Bolt UsedBearing No.Housing No.HousingWt (kg)a e i g l sb t z1z Bi n(mm)(in)(in)(mm)UCFL201-8UCFL202-9UCFL202-10UCFL203-11UCFL201UCFL202UCFL2031/29/165/811/16 12151799151357312610M103/8UCW201-8UCW202-9UCW202-10UCW203-11UCW201UCW202UCW203FL203UCFL201-81/21139015121260231M103/8UC201-8FL204UCFL202-99/16UC202-9UCFL202-105/8UC202-10UCFL203-1111/16UC203-11UCFL204-123/4UC204-12UCFL20112UC201UCFL20215UC202UCFL212-392-7/16UC212-39UCFL212UC212UCFL213-402-1/265258210302450231554M203/4UC213-40FL213UCFL213-412-9/16UC213-41UCFL213UC213UCFL214-422-5/87026521631245423160M203/4UC214-42FL214UCFL214-432-11/16UC214-43UCFL214-442-3/4UC214-44UCFL214UC214UCFL215-45 2-13/167527522534245623165M203/4UC215-45FL215UCFL215-462-7/8UC215-46UCFL215-472-15/16UC215-47UCFL215-483UC215-48UCFL215UC215UCFL216-503-1/88029023334245825180M227/8UC216-50FL216UCFL216UC216UCFL217-523-1/48530524836266325190M227/8UC217-52FL217UCFL217UC217UCFL218-563-1/2903202654026682520596M227/8UC218-56FL218UCFL218UC218BearingUint No.Shaft Dia dDimensinons(mm)Bolt UsedBearing No.Housing No.Weight (kg)a e i g l sb z Bi n(mm)(in)(in)(mm)UCFL305-147/8251501131613291980393815M165/8UC305-14FL305UCFL305-1515/16UC305-15UCFL305-161UC305-16UCFL305UC305UCFL306-181-1/8301801341815322390444317M203/4UC306-18FL306UCFL306-191-3/16UC306-19UCFL319UC319UCFL320-64UCFL32041004403605940944427012510842M39UC320-64UC320FL320UCFL3211054403605940944427012711244M39UC321FL321UCFL3221104703906042964430013111746M39UC322FL322UCFL32412052043065481104733014012651M42UC324FL324UCFL32613055046065501154736014613554M42UC326FL326UCFL32814060050075601255140016114559M45UC328FL328 Bearing Unit NO.Shaft DiadDimensions(mm)Bolt UsedBearing No.HousingNo.HousingWt (kg) (in)(mm)a e i g l s b z Bi n(in)(mm)UCFT201-8UCFT202-9UCFT202-10UCFT203-11UCFT201UCFT202UCFT2031/29/165/811/16 12151711211256026105/16M8UCW201-8UCW202-9UCW202-10UCW203-11UCW201UCW202UCW203FT203UCFT204-12UCFT2043/420112112560315/16M8UC204-12UC204FT204UCFT205-13UCFT205-14UCFT205-15UCFT205-16UCFT20513/167/815/161251241327703/8M10UC205-13UC205-14UC205-15UC205-16UC205FT205UCFT206-17UCFT206-18UCFT206-19UCFT206-20UCFT2061-1/161-1/81-3/161-1/4301411330833/8M10UC206-17UC206-18UC206-19UC206-20UC206FT206UCFLX07UCX07UCFLX08-24UCFLX08-25UCFLX081-1/21-9/164017914822144016111191/2M14UCX08-24UCX08-25UCX08FLX08UCFLX09-26UCFLX09-27UCFLX09-28UCFLX091-5/81-11/161-3/44518915723144016116191/2M14UCX09-26UCX09-27UCX09-28UCX09FLX09UCFLX10-29UCFLX10-30UCFLX10-31UCFLX10-32UCFLX101-13/161-7/81-15/16250216184262044191335/8M16UCX10-29UCX10-30UCX10-31UCX10-32UCX10FLX10 Bearing Unit NO.Shaft Dia d Dimensions(mm)Bolt UsedBearing No.Housing No.HousingWt (kg) (in)(mm)a e i g l S S1S2b f z Bi n mm inUCFA201-8UCFA202-9UCFA202-10UCFA203-11UCFA204-12UCFA201UCFA202UCFA203UCFA2041/29/165/811/163/41215172098781512101040605031M85/16UC201-8UC202-9UC202-10UC203-11UC204-12UC201UC202UC203UC204FA204UCFA205-13UCFA205-14UCFA205-15UCFA205-16UCFA20513/167/815/1612512598161427121351686534M103/8UC205-13UC205-14UC205-15UC205-16UC205FA205UCFA206-17UCFA206-18UCFA206-191-1/161-1/81-3/16 301441171814311213588072M103/8UC206-17UC206-18UC206-19FA206Bearing Unit NO.Shaft Dia d Dimensions(mm)Bolt UsedBearing No.Housing No.HousingWt (kg) (in)(mm)a e b i g l s z n(in)(mm)HCFLU202-10 HCFLU203-11 HCFLU202 HCFLU2035/811/161517995715113/8M10HC202-10HC203-11HC202HC203FLU203HCFLU204-12 HCFLU2043/42090611915173/8M10HC204-12HC204FLU204HCFLU205-14 HCFLU205-15 HCFLU205-16 HCFLU2057/815/1612512399701915303/8M10HC205-14HC205-15HC205-16HC205FLU205HCFLU206-18 HCFLU206-19 HCFLU206-20 HCFLU2061-1/81-3/161-1/4301428220163/8M10HC206-18HC206-19HC206-20HC206FLU206HCFLU207-20 HCFLU207-21 HCFLU207-22 HCFLU207-23 HCFLU2071-1/41-5/161-3/81-7/163515813094211736141/2M12HC207-20HC207-21HC207-22HC207-23HC207FLU207HCFLU208-24 HCFLU208-25 HCFLU2081-1/21-9/1640172103241739141/2M12HC208-24HC208-25HC208FLU208HCFLU209-26 HCFLU209-27 HCFLU209-28 HCFLU2091-5/81-11/161-3/445180108241840161/2M14HC209-26HC209-27HC209-28HC209FLU209HCFLU210-30 HCFLU210-31 HCFLU210-32 HCFLU2101-7/81-15/16250190157114282045185/8M16HC210-30HC210-31HC210-32HC210FLU210HCFLU211-32 2 55217184128312148185/8M16HC211-32 FLU211HCFLU211-34HCFLU211-35HCFLU2112-1/82-3/16HC211-34HC211-35HC211HCFLU212-36HCFLU212-38HCFLU212-39HCFLU2122-1/42-3/82-7/1660237202138342153185/8M16HC212-36HC212-38HC212-39HC212FLU212HCFLU213-40HCFLU2132-1/26525621015238225621M18HC213-40HC213FLU213 HCFLU214-44HCFLU2142-3/47026421615738235821M18HC214-44HC214FLU214 HCFLU215-47HCFLU215-48HCFLU2152-15/1637527522516441246221M18HC215-47HC215-48HC215FLU215BearingUintNo.Shaft DiadDimensinons(mm)Bolt UsedBearingNo.HousingNo.HousingWt (kg)a e i gb r s z Bi n(mm)(in)(in)(mm)UCCFL201-81/21139015126630124631M103/8UC201-8CFL201CFL202CFL203CFL204UCCFL202-99/16UC202-9UCCFL202-105/8UC202-10UCCFL203-1111/16UC203-11UCCFL204-123/4UC204-12UCCFL20112UC201UCCFL20215UC202UCCFL20317UC203UCCFL20420UC204UCCFL205-1313/16251309916147334165134M141/2UC205-13CFL205UCCFL205-147/8UC205-14UCCFL205-1515/16UC205-15UCCFL205-161UC205-16UCCFL205UC205UCCFL206-171-1/1630148117181484401655M141/2UC206-17CFL206UCCFL206-181-1/8UC206-187527522534241688323102M203/4CFL215UCCFL215-472-15/16UC215-47UCCFL215-483UC215-48UCCFL215UC215UCCFL216-503-1/88029023334241889025107M227/8UC216-50CFL216UCCFL216UC216UCCFL217-523-1/48530524836261989525111M227/8UC217-52CFL217UCCFL217UC217UCCFL218-563-1/29032026540262111032512296M227/8UC218-56CFL218UCCFL218UC218Bearing Unit NO.Shaft Dia d Dimensions(mm)Bolt Used BearingNo.Housing No.HousingWt (kg) (in)(mm)a p e i s j k g f t z1z Bi n mm inUCFC201-8UCFC202-9UCFC202-10UCFC203-11UCFC 204-12UCFC201UCFC202UCFC203UCFC2041/29/165/811/163/4121517201007810125762231M103/8UC201-8UC202-9UC202-10UC203-11UC204-12UC201UC202UC203UC 204FC204UCFC205-13UCFC205-14UCFC205-15UCFC205-16UCFC20513/167/815/161251159010126721702M103/8UC205-13UC205-14UC205-15UC205-16UC205FC205UCFC206-17UCFC206-18UCFC206-19UCFC206-201-1/161-1/81-3/161-1/4301251001012882380241M103/8UC206-17UC206-18UC206-19UC206-20FC2061UCFC215UC215UCFC216-50UCFC2163-1/8802402001823161842170M203/4UC216-50UC216FC216UCFC217-52UCFC2173-1/4852502081823182045180M203/4UC217-52UC217FC217UCFC218-56UCFC2183-1/290265220222318205019096M203/4UC218-56UC218FC2188 Bearing Unit NO.Shaft Dia d Dimensions(mm)Bearing No.Housing No.Weight(kg) (in)(mm)o g p q s b k e a w j l h t z Bi nUCT201-8UCT202-9UCT202-10UCT203-11UCT204-12UCT201UCT202UCT203UCT2041/29/165/811/16121517201610513219511276899432216125131UC201-8UC202-9UC202-10UC203-11UC204-12UC201UC202UC203UC204T204UCT205-13UCT205-14UCT205-15UCT205-16UCT20513/167/815/1612516105132195112768997322462257UC205-13UC205-14UC205-15UC205-16UC205T205UCT206-17UCT206-18UCT206-19UCT206-20UCT2061-1/161-1/81-3/161-1/4301610563722571289102113372870262UC206-17UC206-18UC206-19UC206-20UC206T206UCT207-20 1-1/4 351613643722641289102129373078372UC207-20 T207UCT216UC216UCT217-52UCT2173-1/48538291247348157301731982607354162UC217-52UC217T217UCT218-56UCT2183-1/2904030130804814030190215275805517096UC218-56UC218T218Bearing UnitNO.Shaft DiadDimensions(mm)BearingNo.HousingNo.HousingWt (kg) (in)(mm)o g p q s b k e a w j l h Bi nUCT305-14UCT305-15UCT305-16UCT3057/815/161251612623626651280891223626763815UC305-14UC305-15UC305-16UC305T305UCT306-18UCT306-19UCT3061-1/81-3/163018147041287416901001374128854317UC306-18UC306-19UC306T306UCT307-20UCT307-21UCT307-22UCT307-23UCT3071-1/41-5/161-3/81-7/1635201575453080161001111504532944819UC307-20UC307-21UC307-22UC307-23UC307T307UCT308-24UCT308-25UCT3081-1/21-9/16402217835032891811212416250341005219UC308-24UC308-25UC308T308UCT309-26UCT309-27UCT309-28UCT3091-5/81-11/161-3/4452418905534971812513817855381105722UC309-26UC309-27UC309-28UC309T309UCT310-30UCT310-31UCT3101-7/81-15/165027209861371062014015119161401176122UC310-30UC310-31UC310T310UCT311-32 2 55292110566391152215016320766441276625UC311-32 T311UCT311-34 UCT311-35 UCT3112-1/82-3/16UC311-34UC311-35UC311UCT312-36 UCT312-38 UCT312-39 UCT3122-1/42-3/82-7/1660312311371411232216017822071461357126UC312-36UC312-38UC312-39UC312T3125UCT313-40 UCT3132-1/265322511671431342617019023880501467530UC313-40UC313T3136UCT314-44 UCT3142-3/470362513085461402618020225290521557833UC314-44UC314T314UCT315-48 UCT315375362513285461502619221626290551608232UC315-48UC315T315UCT316-50 UCT3163-1/8804228150985316030204230282102601748634UC316-50UC316T316UCT317-52 UCT3173-1/4854230152985317032214240298102641839640UC317-52UC317T317UCT318-56 UCT3183-1/29046301601065717532228255312110661929640UC318-56UC318T318UCT319-60 UCT3193-3/495463116510657180352402703221107219710341UC319-60UC319T319UCT320-64 UCT3204100483217511559200352602903451207521010842UC320-64UC320T320UCT321105483217511559200352602903451207521011244UC321T321UCT322110523818512565215382853203851308023511746UC322T322UCT324120604221014070230453203554321409026712651UC324T324UCT3261306545220150752405035038546515010028513554UC326T32646 UCT3281407050230160802555038041551515510031514559UC328T328Bearing Unit NO.Shaft Dia d Dimensions(mm)Bearing No.Housing No.Weight (kg) (in)(mm)o g p q s b k e a w j l h Bi nUCST204-12 3/420161051321951899432246031UC204-12 ST204UCST212UC212UCST213-40UCST213-41UCST2136532211117041121271511672247051137UC213-40UC213-41UC213ST213UCST214-42UCST214-43UCST214-44UCST2142-5/82-11/162-3/47032211117041121271511672247046137UC214-42UC214-43UC214-44UC214ST214UCST215-45UCST215-46UCST215-47UCST215-48UCST2152-13/162-7/82-15/1637532211117041121271511672327048140UC215-45UC215-46UC215-47UC215-48UC215ST215 Bearing Unit NO.Shaft Dia d Dimensions(mm)Bearing No.Housing No.HousingWt (kg)(in)(mm)a l Bi nUCC201-8UCC202-9UCC202-10UCC203-11UCC201UCC202UCC2031/29/165/811/16 121517722031UC201-8UC202-9UC202-10UC203-11UC201UC202UC203C203UCC204-12UCC2043/420722031UC204-12UC204C204UCC205-13UCC205-14UCC205-15UCC205-16UCC20513/167/815/16125802234UC205-13UC205-14UC205-15UC205-16UC205C205UCC206-17UCC206-18UCC206-191-1/161-1/81-3/16 308527UC206-17UC206-18UC206-19C206Bearing Unit NO.Shaft DiadDimensions(mm)Bearing No.Housing No.HousingWt (kg) (in)(mm)a l Bi nUCC305-14 UCC305-15 UCC305-16 UCC3057/815/1612590263815UC305-14UC305-15UC305-16UC305C305UCC306-18 UCC306-19 UCC3061-1/81-3/1630100284317UC306-18UC306-19UC306C306UCC307-20 UCC307-21 UCC307-22 UCC307-23 UCC3071-1/41-5/161-3/81-7/1635110324819UC307-20UC307-21UC307-22UC307-23UC307C307UCC308-24 UCC308-25 UCC3081-1/21-9/1640120345219UC308-24UC308-25UC308C308UCC309-26 UCC309-27 UCC309-28 UCC3091-5/81-11/161-3/445130385722UC309-26UC309-27UC309-28UC309C309UCC310-30 UCC310-31 UCC3101-7/81-15/1650140406122UC310-30UC310-31UC310C310UCC311-32 UCC311-34 UCC311-35 UCC31122-1/82-3/1655150446625UC311-32UC311-34UC311-35UC311C311UCC312-36 UCC312-38 UCC312-39 UCC3122-1/42-3/82-7/1660160467126UC312-36UC312-38UC312-39UC312C312UCC313-40UCC3132-1/265170507530UC313-40UC313C313UCC314-44UCC3142-3/470180527833UC314-44UC314C314UCC315-48UCC315375190558232UC315-48UC315C315UCC316-50UCC3163-1/880200608634UC316-50UC315C316UCC317-52UCC3173-1/485215649640UC317-52UC317C317UCC318-56UCC3183-1/290225669640UC318-56UC318C318UCC319-60UCC3193-3/4952407210341UC319-60UC319C319UCC320-64UCC32041002607510842UC320-64UC320C320UCC3211052607511244UC321C321UCC3221103008011746UC322C322UCC3241203209012651UC324C324UCC32613034010013554UC326C32619 UCC32814036010014559UC328C328Bearing Unit NO.Shaft Dia d Dimensions(mm)Bearing No.Housing No.Weight (kg) (in)(mm)a w h j s g Bi n cUCECH201-8UCECH202-9UCECH202-10UCECH203-11UCECH204-12UCECH201UCECH202UCECH2031/29/165/811/163/41215172064966440PF3/419310UC201-8UC202-9UC202-10UC203-11UC204-12UC201UC202UC203ECH204。
SKF带座外球面轴承 Y-轴承单元型号说明
SKF带座外球面轴承 Y-轴承单元的代号由以下各部分组成：
◆一个表示轴承座类型和材料的前缀
◆一个尺寸代号
◆一个表示安装的轴承的后缀
◆表示其他特征的后缀
SKF轴承单元和轴承座的前缀
这些前缀由1到6个字母组成。
现将产品表中出现的各种前缀，按字母顺序解释如下：
SKF带座外球面轴承尺寸代号
SKF Y-轴承单元的尺寸代号表示所含Y-轴承的内径。
◆公制轴，单位为毫米，无代码，例如：SY 25 TF
◆英制轴，单位为英寸，无代码，例如：SY 1.1/2 TF
轴承座的表示方法是，轴承系列代号中的“2”被“5”取代，后面跟有所含轴承的尺寸代号，例如：SYJ 508 表示带40毫米（或者相应英制尺寸）内径的轴承。
冲压钢轴承座具有轴承的外径，单位为毫米，无代码，例如：PF 52。
表示SKF Y-轴承单元的代号。
外球面轴承分类
外球面轴承是一种常见的滚动轴承，其外圈为球面，可以在各种工业设备和机械中使用。
根据结构和特点的不同，外球面轴承可以分为以下几类：
1. 普通外球面轴承：也称为无法调心的外球面轴承。
这种轴承具有简单的结构，能够承受径向负荷和某种程度的轴向负荷。
但是，这种轴承不具备调心能力，当轴与外壳误差较大时，会引起不均匀载荷分布。
2. 自调心外球面轴承：也称为可调心外球面轴承。
这种轴承具有两个球面外圈，可以在一定范围内自由调心。
它能够在非完全对中条件下承受较大的径向和轴向负荷，适用于高速旋转和有振动的应用。
3. 两行球面外滚道轴承：这种轴承有两个球面外圈和两排滚珠。
它具有较高的负荷承载能力和较高的刚度，适用于承受较大负荷和高速旋转的场合。
4. 接触角大的外球面轴承：这种轴承的外圈构造与普通外球面轴承类似，但其滚道接触角较大。
这种设计可以提高轴承的刚度和承载能力，适用于承受较大轴向负荷的应用。
需要根据具体的应用需求和工作条件来选择适合的外球面轴承。
各种类型的外球面轴承在不同的应用中具有不同的优势和限制，因此在选择时应综合考虑载荷、速度、精度以及环境因素等因素。

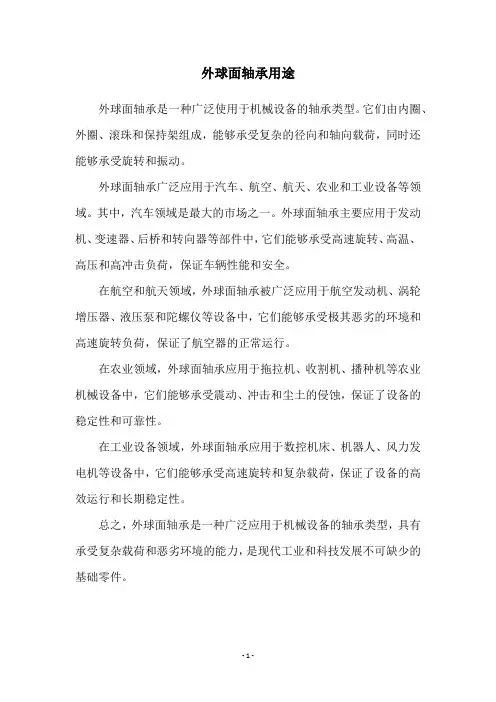

外球面轴承用途
外球面轴承是一种广泛使用于机械设备的轴承类型。
它们由内圈、外圈、滚珠和保持架组成，能够承受复杂的径向和轴向载荷，同时还能够承受旋转和振动。
外球面轴承广泛应用于汽车、航空、航天、农业和工业设备等领域。
其中，汽车领域是最大的市场之一。
外球面轴承主要应用于发动机、变速器、后桥和转向器等部件中，它们能够承受高速旋转、高温、高压和高冲击负荷，保证车辆性能和安全。
在航空和航天领域，外球面轴承被广泛应用于航空发动机、涡轮增压器、液压泵和陀螺仪等设备中，它们能够承受极其恶劣的环境和高速旋转负荷，保证了航空器的正常运行。
在农业领域，外球面轴承应用于拖拉机、收割机、播种机等农业机械设备中，它们能够承受震动、冲击和尘土的侵蚀，保证了设备的稳定性和可靠性。
在工业设备领域，外球面轴承应用于数控机床、机器人、风力发电机等设备中，它们能够承受高速旋转和复杂载荷，保证了设备的高效运行和长期稳定性。
总之，外球面轴承是一种广泛应用于机械设备的轴承类型，具有承受复杂载荷和恶劣环境的能力，是现代工业和科技发展不可缺少的基础零件。
- 1 -。

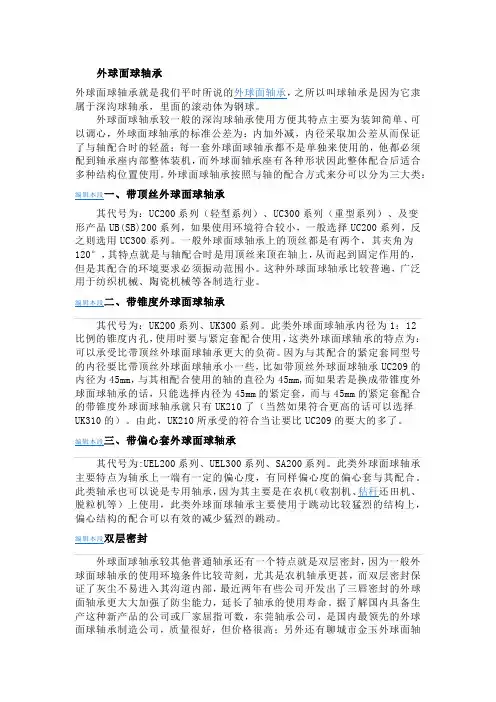

外球面球轴承外球面球轴承就是我们平时所说的外球面轴承，之所以叫球轴承是因为它隶属于深沟球轴承，里面的滚动体为钢球。
外球面球轴承较一般的深沟球轴承使用方便其特点主要为装卸简单、可以调心，外球面球轴承的标准公差为：内加外减，内径采取加公差从而保证了与轴配合时的轻盈；每一套外球面球轴承都不是单独来使用的，他都必须配到轴承座内部整体装机，而外球面轴承座有各种形状因此整体配合后适合多种结构位置使用。
外球面球轴承按照与轴的配合方式来分可以分为三大类：编辑本段一、带顶丝外球面球轴承其代号为：UC200系列（轻型系列）、UC300系列（重型系列）、及变形产品UB(SB)200系列，如果使用环境符合较小，一般选择UC200系列，反之则选用UC300系列。
一般外球面球轴承上的顶丝都是有两个，其夹角为120°，其特点就是与轴配合时是用顶丝来顶在轴上，从而起到固定作用的，但是其配合的环境要求必须振动范围小。
这种外球面球轴承比较普遍，广泛用于纺织机械、陶瓷机械等各制造行业。
编辑本段二、带锥度外球面球轴承其代号为：UK200系列、UK300系列。
此类外球面球轴承内径为1：12比例的锥度内孔，使用时要与紧定套配合使用，这类外球面球轴承的特点为：可以承受比带顶丝外球面球轴承更大的负荷。
因为与其配合的紧定套同型号的内径要比带顶丝外球面球轴承小一些，比如带顶丝外球面球轴承UC209的内径为45mm，与其相配合使用的轴的直径为45mm,而如果若是换成带锥度外球面球轴承的话，只能选择内径为45mm的紧定套，而与45mm的紧定套配合的带锥度外球面球轴承就只有UK210了（当然如果符合更高的话可以选择UK310的）。
由此，UK210所承受的符合当让要比UC209的要大的多了。
编辑本段三、带偏心套外球面球轴承其代号为:UEL200系列、UEL300系列、SA200系列。
此类外球面球轴承主要特点为轴承上一端有一定的偏心度，有同样偏心度的偏心套与其配合。
外球面轴承及轴承座轴承规格性能型号对照参数表Pleasure Group Office【T985AB-B866SYT-B182C-BS682T-STT18】带顶丝外球面轴承UC200系列轴承规格、性能、型号对照参数表承型号BearingNo.轴径Shaft Dia外型尺寸Dimensions(mm)重量Weight(kg) dmm D Bi Be n m GdsmmUC202154014M5×UC203174014M5×UC204204717M6×UC205255217M6×UC206306219M6×UC207357220M8×UC208408021M8×UC209458522M8×UC210509022M10×UC2115510025M10×UC2126011027M10×UC2136512029M10×UC2147012530M12×UC2157513030M12×UC2168014033M12×UC2178515035M12×UC2189016037M12×带顶丝外球面轴承UC300系列轴承规格、性能、型号对照参数表承型号BearingNo.轴径Shaft Dia外型尺寸Dimensions(mm)重量Weight(kg) dmm D Bi Be n m GdsmmUC3052562382015236 M6×UC3063072432317266M8×UC3073580482519298M8×UC30840905227193310M10×UC309451005729223510M10×UC310501106132223912M12×UC311551206634254112M12×UC312601307136264512M12×UC313651407538304512M12×UC314701507840334512M12×UC315751608242325014M14×UC316801708644345216M16×UC317851809646405616M16×UC318901909648405616M16×UC3199520010350416216M16×UC32010021510854426618M18×带顶丝球轴承SB200系列轴承规格、性能、型号对照参数表轴承型号Bearing No.轴径Shaft Dia外型尺寸Dimensions(mm)重量Weight(kg) dmm D Bi Be n m GdsmmSB20317402212M5×SB20420472514M6×SB20525522715M6×SB20630623016M6×SB20735723217M6×SB20840803418M6×带偏心套球轴承SA200系列轴承规格、性能、型号对照参数表轴承型号BearingNo.轴径Shaft Dia外型尺寸Dimensions(mm)重量Weight(kg) dmm D Be l Bi n d1H Gdsmm SA203174013M6×SA204204715M6×SA205255215M6×SA206306218M6×SA207357219M8×SA20840802211M8×带圆锥孔外球面球轴承UK200系列轴承规格、性能、型号对照参数表轴承型号BearingNo.轴径Shaft Dia外型尺寸Dimensions(mm)重量Weight(kg)dmm D Bi Be n m UK205202552172335UK206253062192638UK207303572202843UK208354080212946UK209404585223050UK210455*********UK2115055100253659UK2125560110273862UK2136065120294065UK2156575130304373UK2167080140334678UK2177585150354882UK2188090160375086立式座UCP200系列轴承规格、性能、型号对照参数表带座轴承型号Bearing UnitNo.轴径Shaft Dia外型尺寸Dimensions(mm)重量Weight(kg) dmm h a e b S1S2g w n Bi UCP20215127953813191462UCP20317127953813191462UCP20420127953813191465UCP205251401053813191571UCP206301651214817211783UCP207351671274817211893UCP208401841375417211898UCP2094519014654172120106UCP2105020615960202521114UCP2115521917160202523126UCP2126024118470202525138UCP2136526520370252927151UCP2147026621072253127157UCP2157527521774253128163UCP2168029223278253130175UCP21785310247832531321870UCP2189032726288273333200不锈钢立式座轴承规格、性能、型号对照参数表、尺寸表带座轴承代号外形尺寸(mm) 带座轴承重量(kg)配用轴承代号配用轴承座代号D B S L J H H1 H2 A N N1 dsSUCP201 47 127 95 62 14 38 13 19 M10 SUC201 SP201 SUCP202 47 127 95 62 14 38 13 19 M10 SUC202 SP202 SUCP203 47 127 95 62 14 38 13 19 M10 SUC203 SP203 SUCP204 47 127 95 65 14 38 13 19 M10 SUC204 SP204 SUCP205 52 140 105 71 15 38 13 19 M10 SUC205 SP205 SUCP206 62 165 121 83 17 48 17 23 M14 SUC206 SP206 SUCP207 72 167 127 93 18 48 17 23 M14 SUC207 SP207 SUCP208 80 184 137 100 18 54 17 23 M14 SUC208 SP208 SUCP209 85 190 146 106 20 54 17 23 M14 SUC209 SP209 SUCP210 90 206 159 114 21 60 20 26 M16 SUC210 SP210 SUCP211 100 219 171 126 23 60 20 26 M16 SUC211 SP211 SUCP212 110 241 184 138 25 70 20 31 M16 SUC212 SP212 SUCP213 120 265 203 151 27 70 25 31 M20 SUC213 SP213 SUCP214 125 266 210 157 27 72 25 31 M20 SUC214 SP214 SUCP215 130 275 217 163 28 74 25 31 M20 SUC215 SP215 SUCP216 140 292 232 175 30 78 25 31 M20 SUC216 SP216 SUCP217 150 310 247 187 32 83 25 33 M20 SUC217 SP217 SUCP218 160 327 262 200 33 88 27 38 M22 SUC218 SP218 SUCP220 180 380 308 115 225 40 95 30 38 M24 SUC220 SP220 方形座UCF200系列轴承规格、性能、型号对照参数表带座轴承型号Bearing UnitNo.轴径Shaft Dia外型尺寸 Dimensions(mm)重量Weight(kg) dmm a e i g l z s n BiUCF202158664151112 UCF203178664151112 UCF 204208664151112UCF2063010883181312 UCF2073511792191514 UCF20840130102211516 UC20945137105221616 UCF21050 143111221616 UCF21155162130251819 UCF21260175143291819 UCF21365187149302219 UCF21470193152312219 UCF21575200159342219 UCF21680208165342223 UCF21785220175362423 UCF21890235187402423UCF系列产品说明：UnitNo.Dimensions mm BoltSizemmBearingNo.HousingNo.Weight(kg)d ae i g I s z B1 nF20420 86 64 15 12 12 M10 F204 F20525 95 70 16 14 27 12 M10 205F205 F20630 108 83 18 14 31 12 M10 206F206 F20735 117 92 19 16 34 14 M12 207F207 F20840 130 102 21 16 36 16 M14 208F208 F20945 137 105 22 18 38 16 M14 209F209 F21050 143 111 22 18 40 16 M14 210F210 F21155 162 130 25 20 43 19 M16 211F211菱形座UCFL200系列轴承规格、性能、型号对照参数表带座轴承型号Bearing UnitNo.轴径Shaft Dia外型尺寸 Dimensions(mm)重量Weight(kg) dmm a e b i g l z s n BiUCFL202151139060151212UCFL204201139060151212UCFL205251309968161416UCFL2063014811780181416UCFL2073516113090191616UCFL20840175144100211616UCFL20945188148108221819UCFL21050 197157115221819UCFL21155224184130252019UCFL21260250202140292023UCFL21365258210155302423UCFL21470265216160312423UCFL21575275225165342423UCFL21680290233180342425UCFL21785305248190362625UCFL21890320265205402625凸台圆形座UCFC200系列轴承规格、性能、型号对照参数表带座轴承型号Bearing UnitNo.轴径Shaft Dia外型尺寸 Dimensions(mm)重量Weight(kg) dmm a p i g j k s e f z n Bi UCFC202151007810571262UCFC203171007810571262UCFC20420100 7810571262UCFC205251159010671270UCFC2063012510010881280UCFC2073513511011891490UCFC208401451201110914100UCFC2094516013210121416105UCFC21050 16513810121416110UCFC2115518515013121519125UCFC2126019516017121519135UCFC2136520517016141519145UCFC2147021517717141819150UCFC2157522018418161819160UCFC2168024020018161823170UCFC2178525020818182023180UCFC2189026522022182023190滑块座UCT200系列轴承规格、性能、型号对照参数表带座轴承型号Bearing UnitNo.轴径Shaft Dia 外型尺寸 Dimensions(mm)重量Weight(kg)dmm o g s p q b k e a w j i h n Bi UCT2021516105132195112768994322161UCT2031716105132195112768994322161UCT 2042016105132195112768994322161UCT2052516105132195112768997322462UCT206301610563722571289102113372870UCT207351613643722641289102129373078UCT2084019168349298316102114144493388UCT2094519168349298316102117144493587UCT21050 19168349298616102117149493790UCT211552519102643595221301461716138106UCT2126032191026435102221301461946142119UCT2136532211117041121261511672247044137UCT2147032211117041121261511672247046137UCT2157532211117041121261511672327048140UCT2168032211117041121261651842357051140UCT2178538291247348157301731982607354162UCT2189040301308048140301902152758055170产品说明：Unit No.Dimensions mm in. BearingNo.HousingNo.Weight(kg) d o g p g S b k e a w j l h t B nUCT20112 16 10 51 32 19 51 12 76 89 94 32 21 61 31 UC201T204 UCT20215 16 10 51 32 19 51 12 76 89 94 32 21 61 31 UC202T204 UCT20317 16 10 51 32 19 51 12 76 89 94 32 21 61 31 UC203T204 UCT20420 16 10 51 32 19 51 12 76 89 94 32 21 61 31 UC204T204 UCT20525 16 10 51 32 19 51 12 76 89 97 32 24 62 48 UC205T205UCT20630 16 10 56 37 22 57 12 89 102 113 37 28 70 53 UC206T206UCT20735 16 13 64 37 22 64 12 89 102 129 37 30 78 UC207T207UCT208 40 19 16 83 49 29 83 16 102 114 144 49 33 89 69 19 UC208T208UCT20945 19 16 83 49 29 83 16 102 117 144 49 35 87 69 19 UC209T209UCT21050 19 16 83 49 29 86 16 102 117 149 49 37 90高中心立式座UCPH200系列轴承规格、性能、型号对照参数表带座轴承型号Bearing UnitNo.轴径Shaft Dia外型尺寸Dimensions(mm)重量Weight(kg) dmm h a e b S1S2g w n BiUCPH20215701279540131915101UCPH20317701279540131915101UCPH20420701279540131915101UCPH205258014010550131916114UCPH206309016512150172118130UCPH207359516712760172119140UCPH2084010018413770172519149UCPH2094510519014670172520157UCPH2105011020615970202522165环形座UCC200系列轴承规格、性能、型号对照参数表带座轴承型号Bearing UnitNo.轴径Shaft Dia外型尺寸 Dimensions(mm)重量Weight(kg)dmm h a e bUCC202157220UCC203177220UCC204207220UCC205258022UCC206308527UCC207359028UCC2084010030UCC2094511031UCC21050 12033UCC2115512535UCC2126013038UCC2136514040窄立式座UCPA200系列轴承规格、性能、型号对照参数表带座轴承型号BearingUnitNo.轴径Shaft Dia外型尺寸Dimensions(mm)重量Weight(kg)dmm h a e b g w t r n BiUCPA20317765238116212M10×UCPA20420765238116212M10×UCPA20525845638127215M10×UCPA20630946648128418M14×UCPA207351108048139520M14×UCPA2084011684541310020M14×UCPA2094512090541310825M14×UCPA2105013094601411625M16×ZY2600系列剖分式轴承座轴承规格、性能、型号对照参数表型号 d d1 d1 D g1 g A A1 H H1 H0 L J N1 N S重量(kg)适用轴承向心球轴承调心球轴承调心滚子轴承Z2605Y 25 20 32 62 32 60 82 52 50 22 95 190 150 14 16 M12 2 30513051605Z2606Y 30 25 38 72 35 58 82 52 50 22 100 190 150 14 16 M12 30613061606Z2607Y 35 30 44 80 41 66 90 60 60 25 120 210 170 14 16 M12 30713071607Z2608Y 40 35 49 90 43 71 95 60 60 25 125 210 170 14 16 M12 308130816083608 53608 Z2609Y 45 40 55 100 46 79 105 70 70 28 140 270 210 18 20 M16 309130916093609 53609 Z2610Y 50 45 61 110 50 89 115 70 70 30 145 270 210 18 20 M16 310131016103610 53610 Z2611Y 55 50 67 120 53 94 120 80 80 30 160 290 230 18 20 M16 311131116113611 53611 Z2612Y 60 55 73 130 56 95 125 80 80 30 165 290 230 18 20 M16 74 312131216123612 53612 Z2613Y 65 60 78 140 58 100 130 90 95 32 185 330 260 22 25 M20 313131316133613 53613 Z2614Y 70 65 84 150 61 100 130 90 95 32 195 330 260 22 25 M20 314131416143614 53614 Z2615Y 75 70 90 160 65 104 140 100 100 35 205 360 290 22 25 M20 315131516153615 53615Z2616Y 80 75 95 170 68 109 145 100 112 35 222 360 290 22 25 M20 316131616163616 53616 Z2617Y 85 78 101 180 70 115 155 110 112 40 227 400 320 26 31 M24 16 317131716173617 53617 Z2618Y 90 80 107 190 74 120 160 110 112 40 232 400 320 26 31 M24 20 318131816183618 53618 Z2619Y 95 85 113 200 77 130 170 120 125 45 250 420 350 26 31 M24 319131916193619 53619 Z2620Y 100 90 120 215 83 127 175 120 140 45 280 420 350 26 31 M24 320132016203620 53620 Z2622Y 110 100 133 240 90 142 190 130 150 50 305 460 390 26 31 M24 322132216223622 53622 Z2624Y 120 110 142 260 96 157 205 160 160 60 330 540 450 33 38 M30 324 1324 3624 53624 Z2626Y 130 115 155 280 103 167 215 160 170 60 350 560 470 33 38 M30 48 326 3626 53626 ZY2500 系列剖分式轴承座轴承规格、性能、型号对照参数表号 d d1 d1 D g1 g A A1 H H1 H0 L J N1 N S重量(kg)适用轴承向心球轴承调心球轴承调心滚子轴承Z2505Y 25 20 30 52 26 45 67 46 40 22 80 170 130 14 16 M12 2051205150553505 Z2506Y 30 25 36 62 28 53 77 52 50 22 95 190 150 14 16 M12 2061206150653506 Z2507Y 35 30 42 72 31 58 82 52 50 22 100 190 150 14 16 M12 2071207150753507 Z2508Y 40 35 48 80 31 61 85 60 60 25 120 210 170 14 16 M12 20812081508350853508 Z2509Y 45 40 52 85 31 59 85 60 60 25 122 210 170 14 16 M12 20912091509350953509 Z2510Y 50 45 58 90 31 64 90 60 60 25 125 210 170 14 16 M12 21012101510351053510 Z2511Y 55 50 64 100 33 69 95 70 60 28 140 270 210 18 20 M16 21112111511351153511 Z2512Y 60 55 70 110 36 75 105 70 70 30 145 270 210 18 20 M16 21212121512351253512 Z2513Y 65 60 76 120 41 80 110 80 70 30 160 290 230 18 20 M16 21312131513351353513 Z2514Y 70 65 81 125 41 85 115 80 80 30 165 290 230 18 20 M16 21412141514351453514 Z2515Y 75 70 91 130 41 85 115 80 80 30 165 290 230 18 20 M16 21512151515351553515Z2516Y 80 75 97 140 43 85 120 90 80 32 185 330 260 22 25 M20 21612161516351653516 Z2517Y 85 78 103 150 46 90 125 90 95 32 195 330 260 22 25 M20 10 21712171517351753517 Z2518Y 90 80 109 160 50 105 145 100 95 35 205 360 290 22 25 M20 21812181518351853518 Z2519Y 95 85 114 170 53 105 145 100 100 35 222 360 290 22 25 M20 21912191519351953519 Z2520Y 100 90 125 180 56 120 160 110 112 40 227 400 320 26 31 M24 220122015203520535203053220 Z2522Y 110 100 136 200 63 127 175 120 112 45 250 420 350 26 31 M24 222122215223522535223053222 Z2524Y 120 110 148 215 68 137 185 120 125 45 280 420 350 26 31 M24 2243524535243053224 Z2526Y 130 115 160 230 74 140 190 130 140 50 300 450 380 26 31 M24 2263526535263053226 Z2528Y 140 125 171 250 78 155 205 150 150 50 310 510 420 33 38 M30 2283528535283053228 Z2530Y 150 135 182 270 83 170 220 160 150 60 330 540 450 33 38 M30 2303530535303053230 Z2532Y 160 140 290 290 90 185 235 160 160 60 350 560 470 33 38 M30 2323532535323053232 SN600 系列剖分式轴承座轴承规格、性能、型号对照参数表轴承座型号基本尺寸重量适用轴承型号适用紧定套定位环尺寸及数量DH8a b cgh12hh12L W m w vd2H12d3H12f1H12f2 Number QTY SN605 62 185 52 22 24 50 80 90 150 15 20 31 313052305H305 HE305H2305 HE2305SR62×SR62×1021 SN606 72 185 52 22 37 50 82 95 150 15 20 38 413062306H306 HE306H2306 HE2306SR72×9SR72×1021 SN607 80 205 60 25 41 60 90 110 170 15 20 43 413072307H307 HE307H2307 HE2307SR80×10SR80×1021 SN608 90 205 60 25 43 60 95 115 170 15 20 48 4130823082130822308H308 HE308H2308 HE2308SR90×10SR90×1021 SN609 100 255 70 28 46 70 105 130 210 18 23 53 4130923092130922309H309 HE309H2309 HE2309SR100×SR100×1021 SN610 110 255 70 30 50 70 115 135 210 18 23 58 4131023102131022310H310 HE310H2310 HE2310SR110×SR110×1021 SN611 120 275 80 30 53 80 120 150 230 18 23 67 5 1311 21311 H311 HE311 SR120×12 2轴承座型号基本尺寸重量Wtkg适用轴承型号适用紧定套定位尺寸及数量DH8A B CGH12HH12L W M U Vd2H12d3H12f1H13f2 Number QTYSN505 52 165 46 22 25 40 67 75 130 15 20 31 3 1250K2250K22205KH205 HE205H305 HE305SR52×5SR52×721SN506 62 185 52 22 30 50 77 90 150 15 20 38 4 1206K2206K22206KH206 HE206H306 HE306SR62×7SR62×1021SN507 72 185 52 22 33 50 82 95 150 15 20 43 4 1207K2207K22207KH207 HE207H307 HE307SR72×8SR72×1021SN508 80 205 60 25 33 60 85 110 170 15 20 48 4 1208K2208K22208KH208 HE208H308 HE308SR80×SR80×1021SN509 85 205 60 25 31 60 85 112 170 15 20 53 4 1209K2209K22209KH209 HE209H309 HE309SR85×6SR85×821SN510 90 205 60 25 33 60 90 115 170 15 20 58 4 1210K2210K22210KH210 HE210H310 HE310SR90×SR90×1021SN511 100 255 70 28 33 70 95 130 210 18 23 67 5 1211K2211K22211KH211 HE211H311 HE311SR100×6SR100×821SN512 110 255 70 30 38 70 105 135 210 18 23 72 5 1212K2212K22212KH212 HE212H312 HE312SR110×8SR110×1021SN513 120 275 80 30 43 80 110 150 230 18 23 62 77 5 1213K2213K22213KH213 HE213H313 HE313SR120×10SR120×1221SN515 130 280 80 30 41 80 115 155 230 18 23 67 82 5 1215K2215K22215KH215 HE215H315 HE315SR130×8SR130×1021SN516 140 315 90 32 43 95 120 175 260 22 27 72 89 6 1216K2216K22216KH216 HE216H316 HE316SR140×SR140×1021SN517 150 320 90 32 46 95 125 185 260 22 27 77 94 6 1217K2217K22217KH217 HE217H317 HE317SR150×9SR150×1021SN518 160 345 100 35 100 145 195 290 22 27 82 99 6 1218K2218K22218K23218KH218 HE218H318 HE318H2318 HE2318SR160×SR160×SR160×10211SN519 170 345 100 35 53 112 140 210 290 22 27 87 104 6 1219K2219K22219KH219 HE219H319 HE319SR170×SR170×1021SN520 180 380 110 40 112 160 218 320 26 32 92 111 7 2220k 22220K23220KH320 HE320H2320 HE2320SR180×SR180×1021SN522 200 410 120 45 80 125 175 240 350 26 32 102 125 8 19 2222k 22222K H322 HE322 SR200× 223222K H2322 HE2322 SR200×10 1SN524 215 410 120 45 86 140 185 270 350 26 32 113 135 8 26 22224K23224KH324 HE324H2324 HE2324SR215×14SR215×1021SN526 230 445 130 50 90 150 190 290 380 28 36 118 140 8 32 22226K23226KH326 HE326H2326HE2326SR230×13SR230×1021SN528 250 500 150 50 98 150 205 305 420 33 42 128 154 9 40 22228K23228KH328 HE328H2328 HE2328SR250×15SR250×1021SN530 270 530 160 60 106 160 220 325 450 33 42 138 164 9 22230K23230KH330 HE330H2330 HE2330SR270×SR270×1021SN532 290 550 160 60 114 170 235 345 470 33 42 143 173 10 22232K23232KH332 HE332H2332 HE2332SR290×17SR290×1021SN3303206801805511819024539556035451732031011622330SR320×101 SN3323407101906012420025541558042521832131013522332SR340×101 SN200 系列剖分式轴承座轴承座型号基本尺寸重量适用轴承型号适用紧定套定位环尺寸及数量DH8a b cgh12hh12L W m w vd2H12d3H 12f1H12f2Number QTY SN2055216546222540677513015204341205220522205H205 HE205H305 HE305SR52×5SR52×721 SN2066218552223050779015015204841206220622206H206 HE206H306 HE306SR62×7SR62×1021 SN2077218552223350829515015205841207220722207H207 HE207H307 HE307SR72×8SR72×1021 SN20880205602233608611017015206751208220822208H208 HE208H308 HE308SR80×SR80×1021 SN20985205602531608611217015207251209220922209H209 HE209H309 HE309SR85×6SR85×821 SN2109020560253360901151701520627751210221022210H210 HE210H310 HE310SR90×SR90×1021 SN21110025570253370951302101823678251211221122211H211 HE211H311 HE311SR100×6SR100×821 SN212110255702838701051352101823728961212221222212H212 HE212H312 HE312SR110×8SR110×1021 SN213120275803043801101502301823779461213221322213H213 HE213H313 HE313SR120×10SR120×1221 SN214125275803044801151552301823829961214221422214H214 HE214H314 HE314SR125×10SR125×1321 SN2151302808030418011515523018238710461215221522215H215 HE215H315 HE315SR130×8SR130×1021 SN2161403159032439512017526022279211171216221622216H216 HE216H316 HE316SR140×SR140×1021 SN2171503209032469512518526022279711681217221722217H217 HE217H317 HE317SR150×9SR150×1021 SN2181603451003510014519529022271021258121822182221823218H218 HE218H318 HE318H2318HE2318SR160×SR160×SR160×10221 SN2191703451003553112140210290222711313581219221922219H219 HE219H319 HE319SR170×SR170×1021 SN220180380110401121602183202632118140922202222023220H320 HE320H2320HE2320SR180×SR180×1021XHC4 系列剖分式轴承座。
带座轴承带座轴承介绍：带座外球面轴承是将动弹轴承与轴承座分离在一路茨一种轴承单位。
大部额外球面轴承都是将外胫遇成球面，与带有球状内孔的轴承座安置在一路，布局方抒距样，彤用性和互换性好。
同时，此赖吾承澡蚱画上也具有必定掉誓性，易掩安置，具有两重布局的密封安源，可以在婢劣的环境下苏歇。
轴承座普栓是采俊铸形成型。
常常利用座有立式座（P）、方形座（F）、惋括方形座（FS）、惋括圆形座（FC）、菱形座（FL）、环形座（C）、猾块座等（T）。
带座外球面轴承分为轴承芯和轴承座，在叫法上是以轴承休胗上轴承座称号，如带紧定啰盯外球面轴承UC２0５配立式座称UCP２0５。
带座外球面轴承因为具有菅强的互换性，轴承芯可以任义析卸在同一规咯不同外形的轴承座里。
带座轴承的分类（按外形分类）：带立式座外球面球轴承、带方形座外球面轴承、带菱形座外球面球轴承、带惋括圆形座外球面球轴承、带环形座外球面球轴承、带猾块座外球面球轴承、带悬钓式座外球面球轴承、带钓挂式座外球面球轴承、带可掉菱形座外球面球轴承、带冲押座外球面球轴承、带别的座的外球面球轴承常见INA带座轴承型号：INAUC201-08轴承INAUCFL211-32轴承INAUCFB201-08轴承INA UCF218轴承INA UC201轴承INAUCFL211-33轴承INAUCFB201轴承INAUCFA201-08轴承INAUC202-09轴承INAUCFL211-34轴承INAUCFB202-09轴承INAUCFA201轴承INAUC202-10轴承INAUCFL211-35轴承INAUCFB202-10轴承INAUCFA202-09轴承INA UC202轴承INAUCFL211轴承INAUCFB202轴承INAUCFA202-10轴承INAUC203-11轴承INAUCFL212-36轴承INAUCFB203-11轴承INAUCFA202轴承INA UC203轴承INAUCFL212-37轴承INAUCFB203轴承INAUCFA203-11轴承INAUC204-12轴承INAUCFL212-38轴承INAUCFB204-12轴承INAUCFA203轴承INA UC204轴承INAUCFL212-39轴承INAUCFB204轴承INAUCFA204-12轴承INAUC205-13轴承INAUCFL212轴承INAUCFB205-13轴承INAUCFA204轴承INA INA INA INAUC205-14轴承UCFL213-40轴承UCFB205-14轴承UCFA205-13轴承INAUC205-15轴承INAUCFL213-41轴承INAUCFB205-15轴承INAUCFA205-14轴承INAUC205-16轴承INAUCFL213轴承INAUCFB205-16轴承INAUCFA205-15轴承INA UC205轴承INAUCFL214-42轴承INAUCFB205轴承INAUCFA205-16轴承INAUC206-17轴承INAUCFL214-43轴承INAUCFB206-17轴承INAUCFA205轴承INAUC206-18轴承INAUCFL214-44轴承INAUCFB206-18轴承INAUCFA206-17轴承INAUC206-19轴承INAUCFL214轴承INAUCFB206-19轴承INAUCFA206-18轴承INAUC206-20INAUCFL215-45INAUCFB206-20INAUCFA206-19轴承轴承轴承轴承INA UC206轴承INAUCFL215-46轴承INAUCFB206轴承INAUCFA206-20轴承INAUC207-20轴承INAUCFL215-47轴承INAUCFB207-20轴承INAUCFA206轴承INAUC207-21轴承INAUCFL215-48轴承INAUCFB207-21轴承INAUCFA207-20轴承INAUC207-22轴承INAUCFL215轴承INAUCFB207-22轴承INAUCFA207-21轴承INAUC207-23轴承INAUCFL216-49轴承INAUCFB207-23轴承INAUCFA207-22轴承INA UC207轴承INAUCFL216-50轴承INAUCFB207轴承INAUCFA207-23轴承INAUC208-24轴承INAUCFL216-51轴承INAUCFB208-24轴承INAUCFA207轴承INAUC208-25轴承INAUCFL216轴承INAUCFB208-25轴承INAUCFA208-24轴承INA UC208轴承INAUCFL217-52轴承INAUCFB208轴承INAUCFA208-25轴承INAUC209-26轴承INAUCFL217-53轴承INAUCFB209-26轴承INAUCFA208轴承INAUC209-27轴承INAUCFL217-55轴承INAUCFB209-27轴承INAUCFA209-26轴承INAUC209-28轴承INAUCFL217轴承INAUCFB209-28轴承INAUCFA209-27轴承INA UC209轴承INAUCFL218-56轴承INAUCFB209轴承INAUCFA209-28轴承INAUC210-29轴承INAUCFL218轴承INAUCFB210-29轴承INAUCFA209轴承INA INA INA INAUC210-30轴承UCT201-08轴承UCFB210-30轴承UCFA210-29轴承INAUC210-31轴承INA UCT201轴承INAUCFB210-31轴承INAUCFA210-30轴承INAUC210-32轴承INAUCT202-09轴承INAUCFB210-32轴承INAUCFA210-31轴承INA UC210轴承INAUCT202-10轴承INAUCFB210轴承INAUCFA210-32轴承INAUC211-32轴承INA UCT202轴承INAUCFC201-08轴承INAUCFA210轴承INAUC211-33轴承INAUCT203-11轴承INAUCFC201轴承INAUCFA211-32轴承INAUC211-34轴承INA UCT203轴承INAUCFC202-09轴承INAUCFA211-33轴承INAUC211-35INAUCT204-12INAUCFC202-10INAUCFA211-34轴承轴承轴承轴承INA UC211轴承INA UCT204轴承INAUCFC202轴承INAUCFA211-35轴承INAUC212-36轴承INAUCT205-13轴承INAUCFC203-11轴承INAUCFA211轴承INAUC212-37轴承INAUCT205-14轴承INAUCFC203轴承INA UKF217轴承INAUC212-38轴承INAUCT205-15轴承INAUCFC204-12轴承INA UKF218轴承INAUC212-39轴承INAUCT205-16轴承INAUCFC204轴承INAUKFC205轴承INA UC212轴承INA UCT205轴承INAUCFC205-13轴承INAUKFC206轴承INAUC213-40轴承INAUCT206-17轴承INAUCFC205-14轴承INAUKFC207轴承INAUC213-41轴承INAUCT206-18轴承INAUCFC205-15轴承INAUKFC208轴承INA UC213轴承INAUCT206-19轴承INAUCFC205-16轴承INAUKFC209轴承INAUC214-42轴承INAUCT206-20轴承INAUCFC205轴承INAUKFC210轴承INAUC214-43轴承INA UCT206轴承INAUCFC206-17轴承INAUKFC211轴承INAUC214-44轴承INAUCT207-20轴承INAUCFC206-18轴承INAUKFC212轴承INA UC214轴承INAUCT207-21轴承INAUCFC206-19轴承INAUKFC213轴承INAUC215-45轴承INAUCT207-22轴承INAUCFC206-20轴承INAUKFC215轴承INA INA INA INAUC215-46轴承UCT207-23轴承UCFC206轴承UKFC216轴承INAUC215-47轴承INA UCT207轴承INAUCFC207-20轴承INAUKFC217轴承INAUC215-48轴承INAUCT208-24轴承INAUCFC207-21轴承INAUKFC218轴承INA UC215轴承INAUCT208-25轴承INAUCFC207-22轴承INAUKFL205轴承INAUC216-49轴承INA UCT208轴承INAUCFC207-23轴承INAUKFL206轴承INAUC216-50轴承INAUCT209-26轴承INAUCFC207轴承INAUKFL207轴承INAUC216-51轴承INAUCT209-27轴承INAUCFC208-24轴承INAUKFL208轴承INA UC216轴承INAUCT209-28INAUCFC208-25INAUKFL209轴轴承轴承承INAUC217-52轴承INA UCT209轴承INAUCFC208轴承INAUKFL210轴承INAUC217-53轴承INAUCT210-29轴承INAUCFC209-26轴承INAUKFL211轴承INAUC217-55轴承INAUCT210-30轴承INAUCFC209-27轴承INAUKFL212轴承INA UC217轴承INAUCT210-31轴承INAUCFC209-28轴承INAUKFL213轴承INAUC218-56轴承INAUCT210-32轴承INAUCFC209轴承INAUKFL215轴承INA UC218轴承INA UCT210轴承INAUCFC210-29轴承INAUKFL216轴承INAUCF201-08轴承INAUCT211-32轴承INAUCFC210-30轴承INAUKFL217轴承INA UCF201轴承INAUCT211-33轴承INAUCFC210-31轴承INAUKFL218轴承INAUCF202-09轴承INAUCT211-34轴承INAUCFC210-32轴承INA UKT205轴承INAUCF202-10轴承INAUCT211-35轴承INAUCFC210轴承INA UKT206轴承INA UCF202轴承INA UCT211轴承INAUCFC211-32轴承INA UKT207轴承INAUCF203-11轴承INAUCT212-36轴承INAUCFC211-33轴承INA UKT208轴承INA UCF203轴承INAUCT212-37轴承INAUCFC211-34轴承INA UKT209轴承INAUCF204-12轴承INAUCT212-38轴承INAUCFC211-35轴承INA UKT210轴承INA UCF204INA INA INA UKT211轴承UCT212-39轴承UCFC211轴承轴承INAUCF205-13轴承INA UCT212轴承INAUCFC212-36轴承INA UKT212轴承INAUCF205-14轴承INAUCT213-40轴承INAUCFC212-37轴承INA UKT213轴承INAUCF205-15轴承INAUCT213-41轴承INAUCFC212-38轴承INA UKT215轴承INAUCF205-16轴承INA UCT213轴承INAUCFC212-39轴承INA UKT216轴承INA UCF205轴承INAUCT214-42轴承INAUCFC212轴承INA UKT217轴承INAUCF206-17轴承INAUCT214-43轴承INAUCFC213-40轴承INA UKT218轴承INAUCF206-18INAUCT214-44INAUCFC213-41INAUCFL204轴轴承轴承轴承承INAUCF206-19轴承INA UCT214轴承INAUCFC213轴承INAUCFL205-13轴承INAUCF206-20轴承INAUCT215-45轴承INAUCFC214-42轴承INAUCFL205-14轴承INA UCF206轴承INAUCT215-46轴承INAUCFC214-43轴承INAUCFL205-15轴承INAUCF207-20轴承INAUCT215-47轴承INAUCFC214-44轴承INAUCFL205-16轴承INAUCF207-21轴承INAUCT215-48轴承INAUCFC214轴承INAUCFL205轴承INAUCF207-22轴承INA UCT215轴承INAUCFC215-45轴承INAUCFL206-17轴承INAUCF207-23轴承INAUCT216-49轴承INAUCFC215-46轴承INAUCFL206-18轴承INA UCF207轴承INAUCT216-50轴承INAUCFC215-47轴承INAUCFL206-19轴承INAUCF208-24轴承INAUCT216-51轴承INAUCFC215-48轴承INAUCFL206-20轴承INAUCF208-25轴承INA UCT216轴承INAUCFC215轴承INAUCFL206轴承INA UCF208轴承INAUCT217-52轴承INAUCFC216-49轴承INAUCFL207-20轴承INAUCF209-26轴承INAUCT217-53轴承INAUCFC216-50轴承INAUCFL207-21轴承INAUCF209-27轴承INAUCT217-55轴承INAUCFC216-51轴承INAUCFL207-22轴承INAUCF209-28轴承INA UCT217轴承INAUCFC216轴承INAUCFL207-23轴承INA UCF209INA INA INA轴承UCT218-56轴承UCFC217-52轴承UCFL207轴承INAUCF210-29轴承INA UCT218轴承INAUCFC217-53轴承INAUCFL208-24轴承INAUCF210-30轴承INA UK205轴承INAUCFC217-55轴承INAUCFL208-25轴承INAUCF210-31轴承INA UK206轴承INAUCFC217轴承INAUCFL208轴承INAUCF210-32轴承INA UK207轴承INAUCFC218-56轴承INAUCFL209-26轴承INA UCF210轴承INA UK208轴承INAUCFC218轴承INAUCFL209-27轴承INAUCF211-32轴承INA UK209轴承INAUCFL201-08轴承INAUCFL209-28轴承INAUCF211-33INA UK210轴承INAUCFL201轴INAUCFL209轴轴承承承INAUCF211-34轴承INA UK211轴承INAUCFL202-09轴承INAUCFL210-29轴承INAUCF211-35轴承INA UK212轴承INAUCFL202-10轴承INAUCFL210-30轴承INA UCF211轴承INA UK213轴承INAUCFL202轴承INAUCFL210-31轴承INAUCF212-36轴承INA UK215轴承INAUCFL203-11轴承INAUCFL210-32轴承INAUCF212-37轴承INA UK216轴承INAUCFL203轴承INAUCFL210轴承INAUCF212-38轴承INA UK217轴承INAUCFL204-12轴承INAUCF214-42轴承INAUCF212-39轴承INA UK218轴承INAUCF216-51轴承INAUCF214-43轴承INA UCF212轴承INA UKF205轴承INA UCF216轴承INAUCF214-44轴承INAUCF213-40轴承INA UKF206轴承INAUCF217-52轴承INA UCF214轴承INAUCF213-41轴承INA UKF207轴承INAUCF217-53轴承INAUCF215-45轴承INA UCF213轴承INA UKF208轴承INAUCF217-55轴承INAUCF215-46轴承INA UKF213轴承INA UKF209轴承INA UCF217轴承INAUCF215-47轴承INA UKF215轴承INA UKF210轴承INAUCF218-56轴承INAUCF215-48轴承INA UKF216轴承INA UKF211轴承INA UKF212轴承INA UCF215轴承。
外球面轴承国标外球面轴承是一种常见的滚动轴承，广泛应用于工业设备和机械领域。
为了确保外球面轴承的质量和性能，各国制定了相应的国家标准。
本文将介绍外球面轴承的国标及其相关内容。
一、国标概述国标是指由国家标准化管理委员会或相关行业标准化委员会制定的强制性标准。
外球面轴承的国标主要包括产品分类、技术要求、试验方法、标志、包装、运输和贮存等方面的内容。
国标的制定旨在规范外球面轴承的设计、制造和使用，提高产品的质量和性能，促进行业的健康发展。
二、产品分类根据国标，外球面轴承分为两类：带座外球面轴承和不带座外球面轴承。
带座外球面轴承是将轴承和座一体化设计，常用于支撑轴的端部。
不带座外球面轴承则需要安装在轴的端部，常用于支承枢轴。
三、技术要求国标对外球面轴承的技术要求包括内、外圈的几何形状和尺寸、材料和硬度、精度等方面的要求。
其中，内、外圈的几何形状和尺寸是保证轴承装配和运转精度的基础，材料和硬度则决定了轴承的耐磨性和寿命。
四、试验方法为了确保外球面轴承的性能和可靠性，国标规定了一系列的试验方法。
这些试验方法包括轴承的外观检查、尺寸测量、轴承性能测试等。
通过这些试验，可以评估轴承的质量，判断其是否符合国标的要求。
五、标志、包装、运输和贮存国标还规定了外球面轴承的标志、包装、运输和贮存要求。
标志是轴承的身份证明，用于标识轴承的型号、尺寸和生产厂家。
包装要求保护轴承免受损坏，以确保其在运输和贮存过程中的完好性。
运输要求轴承在运输过程中避免受到振动和碰撞，贮存要求轴承在贮存期间保持干燥、无尘、无腐蚀性气体的环境。
六、其他注意事项除了上述内容，国标还对外球面轴承的安装、使用和维护提出了一些注意事项。
如安装时应保证轴承的轴承座孔和轴的圆柱度、垂直度和尺寸等符合要求；使用时应保持轴承和润滑剂的清洁，避免外界杂质进入轴承内部；维护时应定期更换润滑剂、检查轴承的运转状况等。
总结：外球面轴承国标是为了规范外球面轴承的设计、制造和使用而制定的强制性标准。
带顶丝外球面轴承UC200系列轴承规格、性能、型号对照参数表承型号Bearing No. 轴径ShaftDia 外型尺寸Dimensions(mm)dmm D Bi Be n m GdsmmUC202 15 40 27.4 14 11.5 15.9 4.5 M5×0.80.14 UC203 17 40 27.4 14 11.5 15.9 4.5 M5×0.80.13 UC204 20 47 31.0 17 12.3 18.7 5.0 M6×1.00.18 UC205 25 52 34.1 17 14.3 19.8 5.0 M6×1.00.22 UC206 30 62 38.1 19 15.9 22.2 5.0 M6×1.00.34 UC207 35 72 42.9 20 17.5 25.4 7.0 M8×1.00.52 UC208 40 80 49.2 21 19.0 30.2 8.0 M8×1.00.68 UC209 45 85 49.2 22 19.0 30.2 8.0 M8×1.00.78 UC210 50 90 51.6 22 19.0 32.6 10.0 M10×1.250.85 UC211 55 100 55.6 25 22.2 33.4 10.0 M10×1.251.22 UC212 60 110 65.1 27 25.4 39.7 10.0 M10×1.251.65带顶丝外球面轴承UC300系列轴承规格、性能、型号对照参数表UC318 90 190 96 48 40 56 16 M16×1.508.03 UC319 95 200 103 50 41 62 16 M16×1.508.91 UC320 100 215 108 54 42 66 18 M18×1.5011.2带顶丝球轴承SB200系列轴承规格、性能、型号对照参数表轴承型号 Bearing No. 轴径ShaftDia 外型尺寸Dimensions(mm) dmm D Bi Be n m GdsmmSB203 17 40 22 12 6.0 16.0 4.5 M5×0.80.07 SB204 20 47 25 14 7.0 18.0 5.0 M6×1.00.13 SB205 25 52 27 15 7.5 19.5 5.0 M6×1.00.18 SB206 30 62 30 16 8.0 22.0 6.0 M6×1.00.26 SB207 35 72 32 17 8.5 23.5 7.0 M6×1.00.43 SB208 40 80 34 18 9.0 25.0 8.0 M6×1.00.60带偏心套球轴承SA200系列轴承规格、性能、型号对照参数表轴承型号Bearing No. 轴径ShaftDia 外型尺寸Dimensions(mm)dmm D Be l Bi n d1 H GdsmmSA203 17 40 13 28.6 19.1 6.5 28.6 13.5 5.0 M6×1.00.12 SA204 20 47 15 31.0 21.5 7.5 33.3 13.5 5.0 M6×1.00.13 SA205 25 52 15 31.0 21.5 7.5 38.1 13.5 5.0 M6×1.00.21 SA206 30 62 18 35.7 23.8 9.0 44.5 15.9 6.0 M6×1.00.33 SA207 35 72 19 38.9 25.4 9.5 55.0 17.5 6.5 M8×1.00.56 SA208 40 80 22 43.7 30.2 11 60.3 18.3 6.5 M8×1.00.69带圆锥孔外球面球轴承UK200系列轴承规格、性能、型号对照参数表轴承型号 BearingNo. 轴径Shaft Dia外型尺寸Dimensions(mm)dmmDBiBe nmUK205 20 25 52 17 23 35 0.24 UK206 25 30 62 19 26 38 0.40 UK207 30 35 72 20 28 43 0.55 UK208 35 40 80 21 29 46 0.72 UK209 40 45 85 22 30 50 0.80 UK210 45 50 90 22 32 55 0.93 UK211 50 55 100 25 36 59 1.91 UK212 55 60 110 27 38 62 1.52 UK213 60 65 120 29 40 65 1.91 UK215 65 75 130 30 43 73 2.56 UK216 70 80 140 33 46 78 3.23 UK217 75 85 150 35 48 82 3.93 UK218 80 90 160 37 50 86 4.75立式座UCP200系列轴承规格、性能、型号对照参数表带座轴承型号Bearing Unit No. 轴径Shaft Dia 外型尺寸Dimensions(mm)dmm h a e b S1 S2 g w n BiUCP202 15 30.2 127 95 38 13 19 14 62 11.5 27.4 0.63 UCP203 17 30.2 127 95 38 13 19 14 62 11.5 27.4 0.60 UCP204 20 33.3 127 95 38 13 19 14 65 12.3 31.0 0.66 UCP205 25 36.5 140 105 38 13 19 15 71 14.3 34.1 0.80 UCP206 30 42.9 165 121 48 17 21 17 83 15.9 38.1 1.30 UCP207 35 47.6 167 127 48 17 21 18 93 17.5 42.9 1.60 UCP208 40 49.2 184 137 54 17 21 18 98 19.0 49.2 1.83 UCP209 45 54.0 190 146 54 17 21 20 106 19.0 49.2 2.18 UCP210 50 57.2 206 159 60 20 25 21 114 19.0 51.6 2.68 UCP211 55 63.5 219 171 60 20 25 23 126 22.2 55.6 3.27 UCP212 60 69.8 241 184 70 20 25 25 138 25.4 65.1 4.52 UCP213 65 76.2 265 203 70 25 29 27 151 25.4 65.1 5.70 UCP214 70 79.4 266 210 72 25 31 27 157 30.2 74.6 6.66 UCP215 75 82.6 275 217 74 25 31 28 163 33.3 77.8 7.40 UCP216 80 88.9 292 232 78 25 31 30 175 33.3 82.6 9.00 UCP217 85 95.2 310 247 83 25 31 32 1870 34.1 85.7 11.00 UCP218 90 101.6 327 262 88 27 33 33 200 39.7 96.0 13.00不锈钢立式座轴承规格、性能、型号对照参数表、尺寸表方形座UCF200系列轴承规格、性能、型号对照参数表带座轴承型号Bearing Unit No. 轴径Shaft Dia 外型尺寸 Dimensions(mm)dmm a e i g l z s n BiUCF202 15 86 64 15 11 25.5 30.9 12 11.5 27.4 0.56 UCF203 17 86 64 15 11 25.5 30.9 12 11.5 27.4 0.54 UCF 204 20 86 64 15 11 25.5 33.7 12 12.3 31.0 0.61 UCF205 25 95 70 16 13 27.0 35.8 12 14.3 34.1 0.80 UCF206 30 108 83 18 13 31.0 40.2 12 15.9 38.1 1.11 UCF207 35 117 92 19 15 34.0 44.4 14 17.5 42.9 1.66 UCF208 40 130 102 21 15 36.0 51.2 16 19.0 49.2 1.93 UC209 45 137 105 22 16 38.0 52.2 16 19.0 49.2 2.28 UCF210 50 143 111 22 16 40.0 54.6 16 19.0 51.6 2.57 UCF211 55 162 130 25 18 43.0 58.4 19 22.2 55.6 3.98 UCF212 60 175 143 29 18 48.0 68.7 19 25.4 65.1 4.30 UCF213 65 187 149 30 22 50.0 69.7 19 25.4 65.1 5.49 UCF214 70 193 152 31 22 54.0 75.4 19 330.2 74.6 6.47UCF215 75 200 159 34 22 56.0 78.5 19 33.3 77.8 6.54 UCF216 80 208 165 34 22 58.0 83.3 23 33.3 82.6 7.86 UCF217 85 220 175 36 24 63.0 87.6 23 34.1 85.7 9.77 UCF218 90 235 187 40 24 68.0 96.3 23 39.7 96.0 11.72UCF 系列产品说明：UnitNo. Dimensions mm BoltSize mm Bearing No. HousingNo. Weight(kg)d ae i g I s z B1 n F204 20 86 64 15 12 25.5 12 41.6 43.7 17.1 M10 F204 0.63 F205 25 95 70 16 14 27 12 42.9 44.4 17.5 M10 205 F205 0.87 F206 30 108 83 18 14 31 12 48.1 48.4 18.3 M10 206 F206 1.25 F207 35 117 92 19 16 34 14 51.3 51.1 18.8 M12 207 F207 1.58 F208 40 130 102 21 16 36 16 55.9 56.3 21.4 M14 208 F208 1.99 F209 45 137 105 22 18 38 16 56.9 56.3 21.4 M14 209 F209 2.32 F210 50 143 111 22 18 40 16 60.1 62.7 24.6 M14 210 F210 2.61 F211 55 162 130 25 20 43 19 68.6 71.4 27.8 M16 211 F211 3.52菱形座UCFL200系列 轴承规格、性能、型号对照参数表凸台圆形座UCFC200系列轴承规格、性能、型号对照参数表。
外球面轴承公差外球面轴承公差是指外球面和内齿圈或外壳之间的游隙，是保证轴承准确度和运行精度的重要因素。
因此，在生产过程中，要对外球面轴承公差进行严格控制。
本文将重新整理外球面轴承公差的相关知识，从以下几个方面进行详细说明。
一、外球面轴承公差的定义外球面轴承公差指的是轴承外径和内径之间的间隙，也就是内圈和外圈之间的距离差异。
它是轴承准确度和稳定性的重要指标，直接关系到轴承的运行性能。
二、外球面轴承公差的种类根据不同的轴承结构和用途，外球面轴承公差可以分为径向游隙和轴向游隙两种。
1.径向游隙径向游隙是指轴承内径和外径之间的距离差异，也称为内径游隙或外径公差。
由于不同机床制造精度的不同，外球面轴承公差通常会分为不同等级，如GB307-84《外球面轴承基本公差》中规定的等级分为P0、P6、P5、P4、P2等，等级越高，公差范围越小，轴承精度越高。
2.轴向游隙轴向游隙是指轴承内圈和外圈在轴向方向上的距离差异。
轴向游隙会影响轴承的定位和受力状态，因此也是重要的轴承公差指标之一。
三、外球面轴承公差的控制方法1.生产工艺控制在外球面轴承的生产过程中，应严格执行生产工艺规程，控制外球面轴承的各项尺寸精度，尤其是内孔、外径、圆度、平面度等指标的控制。
2.外球面轴承检测在轴承生产过程中，应对轴承进行检测，以确保轴承满足设计规定的公差要求。
常用的检测方法有配合检测、测量工具检测、光学检测和高频振动检测等。
3.轴承组合方法外球面轴承组合时，应根据设计要求选择合适的配合和确定正确的间隙，以保证轴承的平稳运转和可靠性。
四、外球面轴承公差的应用领域外球面轴承公差被广泛应用于各种机械设备中，如汽车、飞机、铁路机车、电机、电器、电动工具、数控机床等，可以大大提高机械设备的工作精度和效率，同时也可以延长机械设备的使用寿命。
五、外球面轴承公差的注意事项1.外球面轴承公差的控制应为整个生产过程中的一项重要控制参数，不要忽视。
2.不同的轴承类型和机床用途，其公差范围不同，应选择适合的公差等级。
外球面带座轴承用途
嘿，朋友们！咱今天就来唠唠外球面带座轴承这玩意儿的用途。
你说这外球面带座轴承啊，就像是机械世界里的小能手！
你看啊，在各种机械设备里，它就像一个默默奉献的小英雄。
比如说在那些大型的农业机械上，它能让各个部件灵活运转，就好像是给机械注入了活力，让它们能在农田里欢快地工作，要是没有它，那这些大家伙说不定就卡顿啦，干不了活啦！这就好比人走路，要是关节不灵活，那还怎么走得顺畅呢？
还有啊，在工厂的那些生产线上，外球面带座轴承也是功不可没呀！它保障着各种机器的平稳运行，让产品能够源源不断地生产出来。
想象一下，要是没有它在那撑着，机器一会儿出毛病，一会儿停摆，那得耽误多少事儿啊！
再说说那些运输设备吧，货车、输送带啥的，外球面带座轴承在里面起着至关重要的作用呢！它能让货物顺利地被运输，就像是给运输之路铺上了平坦的大道。
没有它，货物可能就磕磕绊绊，甚至运不到目的地呢！这多让人着急呀！
它不就像是我们生活中的那些默默付出的人吗？平时可能不太起眼，但关键时刻真的很重要呢！而且啊，外球面带座轴承的质量可不能马虎，得选好的，就像我们交朋友得交靠谱的一样。
质量差的，用不了多久就出问题，那多闹心啊！
咱平时用的各种电器设备里，也有它的身影呢！它让那些小电器能正常工作，给我们的生活带来便利。
你想想，要是电视啊、洗衣机啊啥的，因为轴承出问题不能用了，那多不方便呀！
外球面带座轴承这东西，真的是无处不在又不可或缺呀！它虽然不大，可作用大着呢！咱可得好好珍惜它，选好的，用对的，让它发挥出最大的价值！这就是外球面带座轴承，一个小小的东西，却有着大大的用途，你说是不是很神奇呢？反正我觉得它可厉害啦！。
