PVC树脂聚合度、粘数、K值换算表

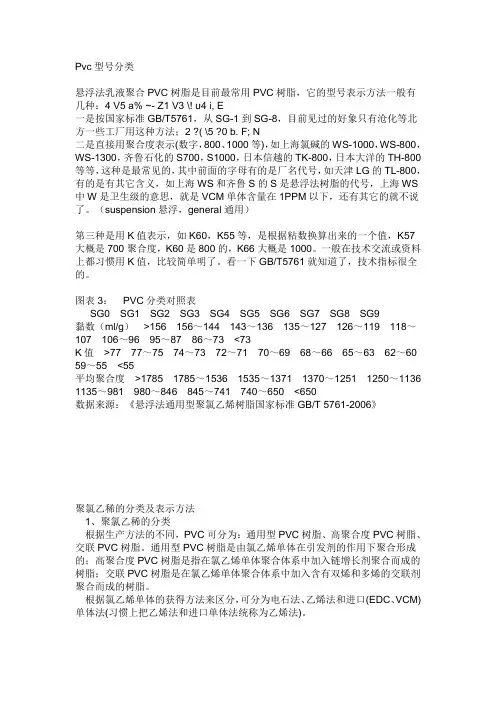

Pvc型号分类悬浮法乳液聚合PVC树脂是目前最常用PVC树脂，它的型号表示方法一般有几种：4 V5 a% ~- Z1 V3 \! u4 i, E一是按国家标准GB/T5761，从SG-1到SG-8，目前见过的好象只有沧化等北方一些工厂用这种方法；2 ?( \5 ?0 b. F; N二是直接用聚合度表示(数字，800、1000等)，如上海氯碱的WS-1000，WS-800，WS-1300，齐鲁石化的S700，S1000，日本信越的TK-800，日本大洋的TH-800等等，这种是最常见的，其中前面的字母有的是厂名代号，如天津LG的TL-800，有的是有其它含义，如上海WS和齐鲁S的S是悬浮法树脂的代号，上海WS 中W是卫生级的意思，就是VCM单体含量在1PPM以下，还有其它的就不说了。

（suspension悬浮，general通用）第三种是用K值表示，如K60，K55等，是根据粘数换算出来的一个值，K57大概是700聚合度，K60是800的，K66大概是1000。

一般在技术交流或资料上都习惯用K值，比较简单明了。

看一下GB/T5761就知道了，技术指标很全的。

图表3：PVC分类对照表SG0 SG1 SG2 SG3 SG4 SG5 SG6 SG7 SG8 SG9黏数（ml/g）>156 156～144 143～136 135～127 126～119 118～107 106～96 95～87 86～73 <73K值>77 77～75 74～73 72～71 70～69 68～66 65～63 62～60 59～55 <55平均聚合度>1785 1785～1536 1535～1371 1370～1251 1250～1136 1135～981 980～846 845～741 740～650 <650数据来源：《悬浮法通用型聚氯乙烯树脂国家标准GB/T 5761-2006》聚氯乙稀的分类及表示方法1、聚氯乙稀的分类根据生产方法的不同，PVC可分为：通用型PVC树脂、高聚合度PVC树脂、交联PVC树脂。

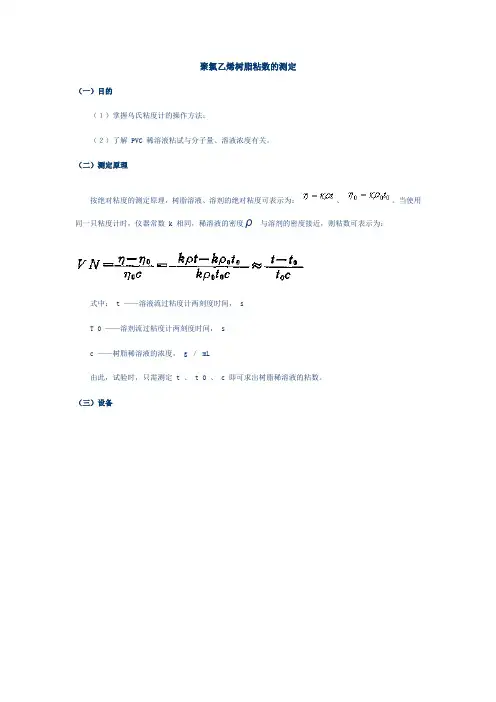

聚氯乙烯树脂粘数的测定（一）目的（１）掌握乌氏粘度计的操作方法；（２）了解 PVC 稀溶液粘试与分子量、溶液浓度有关。

（二）测定原理按绝对粘度的测定原理，树脂溶液、溶剂的绝对粘度可表示为：、。

当使用同一只粘度计时，仪器常数 k 相同，稀溶液的密度ρ与溶剂的密度接近，则粘数可表示为：式中： t ——溶液流过粘度计两刻度时间， sT 0 ——溶剂流过粘度计两刻度时间， sc ——树脂稀溶液的浓度， g ／ mL由此，试验时，只需测定 t 、 t 0 、 c 即可求出树脂稀溶液的粘数。

（三）设备图１乌氏粘度计1 ．粘度计：乌氏粘度计，如图１；2 ．恒温槽一套；3 ．秒表；4 ．容量瓶： 25ml （ B 级）；5 ．吸管： 10ml(A 级 ) ；6 ．针筒： 50 或 100ml;7 ．玻璃砂漏斗： 2 号烧结玻璃；8 ．分析天平；9 ．洗耳球：乳胶管、铁架台。

（四）原料（１）聚氯乙烯树脂粉；（２）环已酮溶剂（分析纯）。

（五）步骤1 ．安装仪器；2 ．称取 20mg 聚氯乙烯粉，量取 15ml 环已酮；3 ．聚氯乙烯粉加入到 25ml 容量中，然后加入 15ml 经 2 号砂芯漏斗过滤的溶剂，在13 ℃ 恒温槽中溶解 30 分钟，不时摇动以加速溶解，溶解完全后，用恒温的一过滤溶剂滴加至刻度，取出摇匀，放回恒温槽等用；4 ．在相应管上接上乳胶管；5 ．将粘度计垂直置于恒温槽中，液面高于 D 球 5cm ；6 ．加入约 10ml 的溶剂（环已酮）滤入粘度计中；7 ．恒温 10 分钟，同时等气泡消失；8 ．用 50 或 20ml 针筒，经乳胶管慢慢将溶剂抽入 C 球，待液体上升至 D 球约一半时，停止抽气；9 ．取下针筒，再放开管上所接的乳胶管，让液体自由下落；10 ．当液面下降到刻线 m 1 时，迅速启动秒表，至刻度线 m 2 时，立即停止记录，并记取时间；11 ．重复三次，每次流经时间差值不超过 0.2 秒，取基算术平均值，测得 t 0 ；12 ．将洗液管晾干后，再把溶液加入到粘度计中，重复 4~11 过程，测定溶液流经时间 t1(3 次 ) 。

悬浮聚氯乙烯树脂各项指标对制品的影响魏永涛王建兵（天津大沽化工有限责任公司，天津塘沽300455）[摘要] 本文简单介绍了悬浮PVC树脂主要指标对制品的影响，并结合型材、管材、管件、透明片等硬制品的生产及应用要求，提出对树脂指标的具体数据，供大家参考。

[关键词]聚氯乙烯；制品；塑化；型材；管材；管件；透明片随着我国近年来国民经济的高速发展，聚氯乙烯树脂的应用领域不断拓宽，生产能力也逐年上升。

据不完全统计，2002年国内聚氯乙烯产量为338.87万吨，比2001年增长15.25%，表观消费量为554.33万吨，比2001年增长10.76%。

1998~2002年聚氯乙烯每年平均消费增长率为19.4%，产量年均增长率为13.69%，进口量年均增长27.8%。

聚氯乙烯树脂作为重要的有机合成材料，广泛应用于轻工、建材、农业、日常生活、包装、电力、公用事业等部门，尤其在塑料业（建筑塑料、农用塑料、塑料包装材料、日用塑料、工业用工程塑料）领域占有重要的地位。

随着加工业的发展，PVC树脂的消费结构也发生了巨大的变化，硬制品的消费比例由10年前的不到30%升至50~60%。

因此，结合PVC树脂标准分析它对后加工的影响显得非常有意义。

PVC树脂的聚合方法有：悬浮聚合、乳液聚合和本体聚合。

其中以悬浮聚合为主，该方法产量约占PVC树脂总产量的90%左右。

因此本文以悬浮法PVC树脂为例来分析。

1.影响制品加工的主要树脂指标1.1 粘数(Ｋ值、或平均聚合度)PVC树脂是相对分子量不等的PVC分子的混合物。

树脂的平均聚合度对制品的机械性能及加工特性有极大影响，聚合度愈大，材料的强度、刚度、韧性、耐热及耐低温性愈好，但加工成型性能愈差。

究其原因，主要是随PVC相对分子量的增加，大分子链间范德华引力和缠绕程度相应增加，使其材料力学性能提高，耐热性及耐低温性得以改善；同时，随着相对分子量的增加（对于悬浮法聚氯乙烯，相对分子量是聚合温度的函数），PVC分子链中缺陷结构相应减少，故材料耐热及耐热性提高。

1.表1 悬浮法聚氯乙烯树脂的型号与相关参数型号平均聚合温度/℃粘数/(ml/g)K值聚合度P 参考用途SG-1 48.2 154-144 77-75 1800-1650 高级电绝缘材料SG-2 50.5 143-136 74-73 1650-1500 电绝缘材料，一般软制品SG-3 53.0 135-127 72-71 1500-1350 电绝缘材料，农膜、塑料鞋SG-4 56.5 126-119 70-69 1250-1150 一般薄膜、软管、人造革、高强度硬管SG-5 58.0 118-107 68-66 1100-1000 透明硬制品、硬管、型材SG-6 61.8 106-96 64-63 950-850 唱片、透明片、硬板、焊条、纤维SG-7 65.5 95-87 62-60 850-750 吹塑瓶、透明片、管件SG-8 68.5 86-73 59-55 750-650 过氧乙烯树脂2.表2 有机锡体系PVC-U管材配方组分配方Ⅰ配方Ⅱ组分配方Ⅰ配方ⅡPVC S-65 100 100 铁白粉 1.5 1.0有机锡稳定剂0.2-0.4 0.2-0.4 石蜡 1.2硬脂酸钙0.5-0.8 0.8 ACR（加工改良剂）0.4-0.8聚乙烯蜡0.3-0.6 ACR（抗冲改性剂） 1.5-2.0 微晶蜡0.6-1.0 C 0.005碳酸钙10-12 20-303.表3：铅盐体系PVC-U 管材配方组分配方Ⅰ配方Ⅱ配方Ⅲ配方Ⅳ配方ⅤPVC SG5 100 K=62-65 100 SG5 100 SG5 100 K=66 1003PbO·PbSO4 5.0 1.0 5.5 41.8-2.5○1硬脂酸铅0.5 0.8 0.7 0.5硬脂酸钙0.5 0.4 1 0.8硬脂酸钡 2 1 1.2碳酸钙 5.0 10 5.0 硫酸钡10 10TiO21.0-1.5 1.0-1.2石蜡 1 0.8 聚乙烯蜡0.2氧化聚乙烯蜡0.15硬脂酸0.6炭黑0.005 0.005 颜料适量适量适量○1熊牌稳定剂BPSMS305。

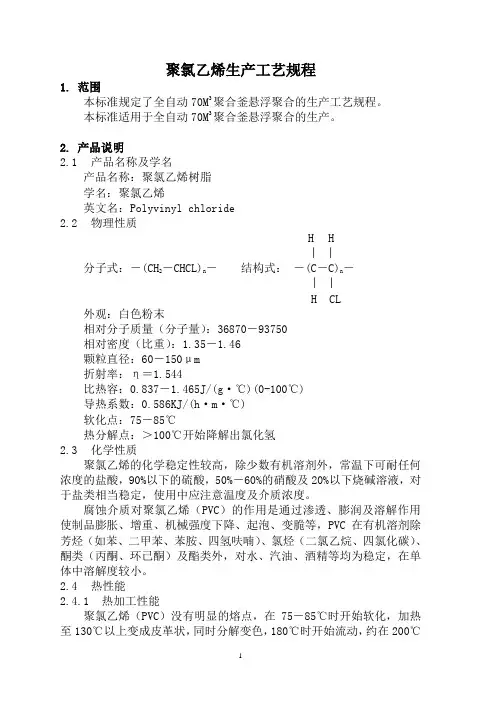

聚氯乙烯生产工艺规程1.范围本标准规定了全自动70M3聚合釜悬浮聚合的生产工艺规程。

本标准适用于全自动70M3聚合釜悬浮聚合的生产。

2.产品说明2.1产品名称及学名产品名称：聚氯乙烯树脂学名：聚氯乙烯英文名：Polyvinyl chloride2.2物理性质H H︱︱分子式：―(CH2―CHCL)n―结构式：―(C―C)n―︱︱H CL外观：白色粉末相对分子质量（分子量）：36870－93750相对密度（比重）：1.35－1.46颗粒直径：60－150μm折射率：η＝1.544比热容：0.837－1.465J/(g·℃)(0-100℃)导热系数：0.586KJ/(h·m·℃)软化点：75－85℃热分解点：＞100℃开始降解出氯化氢2.3化学性质聚氯乙烯的化学稳定性较高，除少数有机溶剂外，常温下可耐任何浓度的盐酸，90%以下的硫酸，50%－60%的硝酸及20%以下烧碱溶液，对于盐类相当稳定，使用中应注意温度及介质浓度。

腐蚀介质对聚氯乙烯（PVC）的作用是通过渗透、膨润及溶解作用使制品膨胀、增重、机械强度下降、起泡、变脆等，PVC在有机溶剂除芳烃（如苯、二甲苯、苯胺、四氢呋喃）、氯烃（二氯乙烷、四氯化碳）、酮类（丙酮、环已酮）及酯类外，对水、汽油、酒精等均为稳定，在单体中溶解度较小。

2.4热性能2.4.1热加工性能聚氯乙烯（PVC）没有明显的熔点，在75－85℃时开始软化，加热至130℃以上变成皮革状，同时分解变色，180℃时开始流动，约在200℃以上完全分解，在加压力下，140℃左右即开始流动。

2.4.2热老化性能PVC高聚物在热、紫外光及空气中O2的作用下，均会发生降解放出氯化氢，后者又起了降解的催化作用，逐渐形成－C－C＝C－C＝C－C－的聚烯烃共轭双键及高分子交联结构，高聚物颜色发生如下变化：白－微红－粉红－淡黄－褐色－红棕－红黑－黑色，降解的最终产物不是单体氯乙烯（VC），此种降解、交联、环化使制品机械性能、电性能、化学稳定性能恶化，因此在塑化加工中均加入相应的稳定剂、紫外光吸收剂、抗氧剂等，以改进制品老化性能。

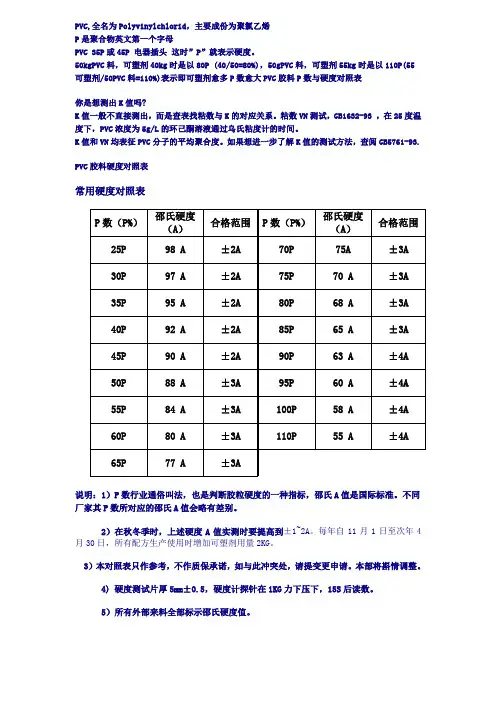

PVC,全名为Polyvinylchlorid，主要成份为聚氯乙烯
P是聚合物英文第一个字母
PVC 35P或45P 电器插头这时”P”就表示硬度。

50kgPVC料，可塑剂40kg时是以80P (40/50=80%)，50gPVC料，可塑剂55kg时是以110P(55
可塑剂/50PVC料=110%)表示即可塑剂愈多P数愈大PVC胶料P数与硬度对照表
你是想测出K值吗?
K值一般不直接测出，而是查表找粘数与K的对应关系。

粘数VN测试，GB1632-93 ，在25度温度下，PVC浓度为5g/L的环己酮溶液通过乌氏粘度计的时间。

K值和VN均表征PVC分子的平均聚合度。

如果想进一步了解K值的测试方法，查阅GB5761-93. PVC胶料硬度对照表
常用硬度对照表
说明：1）P数行业通俗叫法，也是判断胶粒硬度的一种指标，邵氏A值是国际标准。

不同厂家其P数所对应的邵氏A值会略有差别。

2）在秋冬季时，上述硬度A值实测时要提高到±1~2A。

每年自11月1日至次年4月30日，所有配方生产使用时增加可塑剂用量2KG。

3）本对照表只作参考，不作质保承诺，如与此冲突处，请提变更申请。

本部将斟情调整。

4) 硬度测试片厚5mm±0.5，硬度计探针在1KG力下压下，15S后读数。

5）所有外部来料全部标示邵氏硬度值。

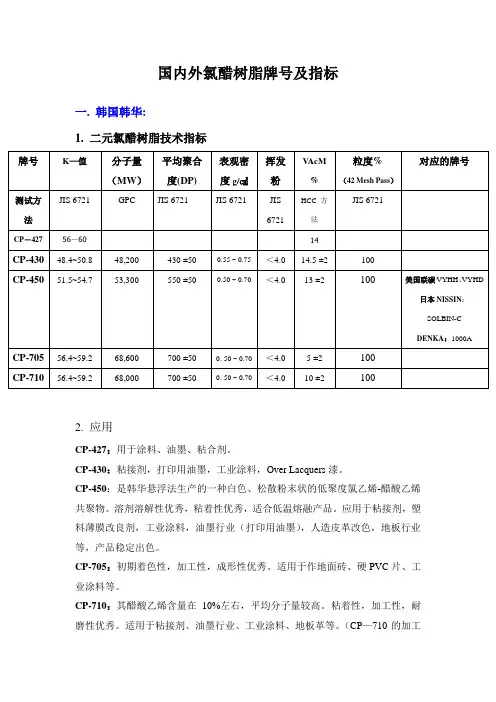

国内外氯醋树脂牌号及指标一. 韩国韩华:1. 二元氯醋树脂技术指标2. 应用CP-427：用于涂料、油墨、粘合剂。

CP-430：粘接剂，打印用油墨，工业涂料，Over Lacquers漆。

CP-450：是韩华悬浮法生产的一种白色、松散粉末状的低聚度氯乙烯-醋酸乙烯共聚物。

溶剂溶解性优秀，粘着性优秀，适合低温熔融产品。

应用于粘接剂，塑料薄膜改良剂，工业涂料，油墨行业（打印用油墨），人造皮革改色，地板行业等，产品稳定出色。

CP-705：初期着色性，加工性，成形性优秀。

适用于作地面砖、硬PVC片、工业涂料等。

CP-710：其醋酸乙烯含量在10%左右，平均分子量较高。

粘着性，加工性，耐磨性优秀。

适用于粘接剂、油墨行业、工业涂料、地板革等。

（CP—710的加工性、溶液透明性良好，尤其耐磨性质非常优秀，同时也适合做地板材料。

）3．韩国韩华三元氯醋树脂TP-400M三元氯醋树脂TP-400M性质参考产品技术规格：型号 TP-400mK值 49.5聚合度 400粘数ml/g 53-57醋酸乙烯含量% 14左右马来酸含量% 约1%氯含量 50±1挥发物(含水份)% <1.0颗粒尺寸mm <0.5堆积密度g/ml >0.6玻璃化温度Tg (℃) 76产品性能：TP-400m 三元氯醋树脂是含有羧基的热塑性树脂，故对金属特别对金属铝有优越的粘着性，对PVC制品、纸、纤维、玻璃、砖瓦水泥、木材等也有优良的粘着性。

TP-400m易溶于酮类如丙酮、丅酮、环已酮、异佛尔酮等溶剂中，也能溶于酯类如醋酸甲酯、乙酯、丅酯、DOP、DBP等.与PVC、环氧树脂、醇酸树脂、酚醛树脂、丙烯酸树脂、聚酯等有优良的混溶性。

本产品无毒、无味、难燃。

在室温下不受酸、碱、盐、醇、油、酯等影响，化学稳定性好，耐水性和盐雾性好。

产品主要用途：金银卡纸底涂、清漆、油墨、包装铝箔热溶胶涂层、印铁制罐涂料、电器、玩具等塑胶壳喷漆，金属防腐蚀涂料如船舶漆等。

结构式：［-CH2-CHCl-］n 外 观：白色粉末 性 能：具有热塑性，不溶于水、汽油和乙醇，在醚、酮、氯化脂肪烃和芳烃中溶胀或溶解，耐腐性强、介电 性能良好。

用 途： 根据型号和等级的不同，本产品有不同的用途。

PVC 各种型号树脂用途一览表型 号 主 要 用 途HS-1300 用作电绝缘材料、工业及农业薄膜、软管、人造革、高强度管材和凉鞋等 HS-1200 用作农膜、软管、人造革、硬管、唱片、单丝、套管、型材 HS-1000 用作透明制品、硬管、硬片、单丝、硬板、唱片、透明片、焊条、纤维 HS-900 用作唱片、硬板、焊条、纤维、瓶子、透明板、透明片、过氯乙烯树脂、硬质注塑管件 HS-800 用作瓶材、透明片、硬注塑管件、过氯乙烯树脂的原料 HS-700 用于唱片、型材、食品包装以及代替有机玻璃制品等领域执行标准：Q/02 HJH 025-2007《悬浮法通用型聚氯乙烯树脂》。

包装与贮运：牛皮纸与聚丙烯编织物复合袋包装，每袋净重 25±0.25kg,不得露天存放,防止日晒和受潮。

规 格 指 标 平 均 聚 合 度 Average degree of polymerization K 粘 值 K value 数 ViscosityHS-700HS-800HS-900HS-1000HS-1200HS-1300优等品 一等品 合格品 优等品 一等品 合格品 优等品 一等品 合格品 优等品 一等品 合格品 优等品 一等品 合格品 优等品 一等品 合格品 650~740 55~59 73～86 20 40 80 741~845 60~62 87～95 20 40 80 846~980 63~65 96～106 16 30 0.40 80 981~1135 66~68 107～118 16 30 80 0.50 1136~1250 69~70 119～126 16 30 80 1251~1370 71~73 127～135 16 30 80杂质粒子数 个 Number of impurity particle ≤ 挥发物(包括水)含 量，%Volatile content≤0.25mm 筛 孔 mesh mesh ≤ 0.063mm 筛 孔 ≥0.40 0.40 0.50 0.52 0.48 0.42 1.0 95 30 2.0 90 50 2.0 85 900.40 0.40 0.50 0.52 0.48 0.42 1.0 95 30 2.0 90 50 2.0 85 900.40 0.500.40 0.400.30 0.40 0.50 0.48 0.45 0.42 1.0 98 20 2.0 95 40 2.0 90 900.30 0.40 0.50 0.48 0.45 0.42 1.0 98 20 2.0 95 40 2.0 90 90表观密度，g/ml bulk density ≥ 筛余物0.52 0.48 0.42 1.0 95 20 2.0 90 40 2.0 85 900.50 0.48 0.42 1.0 98 20 2.0 95 40 2.0 90 90residue after sieve“鱼眼”数，颗 /400cm2 Number of grain ≤ 100g 树脂的增塑剂吸收量,单位 （克）， Plasticizer absorbency valu1414—1614—1816—2220—242220272523e of 100g resin ≥白 度 (160 ℃ ， 10min 后)，% whiteness ≥ 水萃取液电导率，S/m Conductivity 0f aqueous extract 残留氯乙烯含量， ppm Residual vinyl chloride monom 5 10 30 5 10 30 5 10 30 5 10 30 5 10 30 5 10 30 ≤ 150 150 150 150 150 150 ≤ 75 70 — 70 75 70 — 70 78 75 — 70 80 75 — 70 80 75 — 70 80 75 705×10-3er content残留 1.1 二氯乙烷含量 ug/gResidual Ethylidenedichloride ≤。
