单片机课设实验报告

单片机课程设计实验报告实验名称：频率计 指导教师：徐建军 学生信息：鄢立夏（电气 0903，09271061） 闫琛 （电气 0904，09271121）一、 实验题目 6 位数码管显示频率，测量频率的范围为 50HZ—50KHZ 用外 部中断或计数器，可使用 555 波形发生器。

二、 实验电路频率测量电路鄢立本电路图根据实验板的绘制。

三、 实验原理 本实验中采用了测频的方法，使用了 T0、T1 定时计数器，其中 通过控制 T1 作为定时器设定 1S 延时，T1 作为计数器接受脉冲输入。

1S 延时到，关闭 T0、T1 读取 TH0、TL0 并将此两个 8 位数据转化为 6 位十进制数存储进 30H-35H 的位寻址空间内， 然后调用数码管显示函 数，显示 30H-35H 中的数值。

然后对 T0、T1 做下一次计数的初始化 设置，并清零 TH0、TL0。

再进入下一次测频阶段，如此循环，即可夏实现动态测量输入信号的频率并在数码管上进行显示。

四、 程序控制流程图START 关闭T0、T1 停止计数单片机读取 TH0、TL0T0->十六位计数器 初始化 T1->十六位20ms定 时初始化初始化数据存储空 间初始化数据处理 函数开启T0、T1， 开始计数 数据处理完毕并送至 30H~35H？N YP3.4管脚脉冲NT1，50次中断， 定时1秒到？数码管显示 30H~35H内容N显示完 毕？频 率 计 控 制 流 程 图Y设计：鄢立夏、闫琛五、 实测代码 由于我们采用了自己焊接的 51 单片机最小系统为新片烧写程序，然后将新 片安放至实验板上进行调试的，编写软件为 Keil，所以一下包括注释等某些格式 可能和伟福软件有些不同。

望谅解。

Org 0000H Sjmp Main; Org 000BH; Sjmp Timer0_Serv; 判断 100Khz 时溢出时使用 Org 001BH Sjmp Timer1_Serv; Main: Lcall Sys_Init; LCALL Start; Sys_Loop: Ajmp Sys_Loop; while(1);//开始函数 Start: Setb TR0; Setb TR1; Setb ET1; Setb ET0 Setb EA; Ret; //系统初始化函数 Sys_Init: Lcall Timer_Init; //设置定时时间 50*20ms=1s MOV 20H,#50; //保存 T0 的计数值 Mov 21H,#0; Mov 22h,#0; Mov 23H,#0;//100Khz 位 //设置六位数据存储空间； MOV 31H,#0; MOV 32H,#0; MOV 33H,#0; MOV 34H,#0; MOV 35H,#0; MOV 36H,#0; Ret; //定时器/计数器 0、1 初始化函数，T0 作为计数器，T1 作为定时器 Timer_Init: Mov TMOD,#15H; Mov TH0,#00H; Mov TL0,#00H; Mov TH1,#0ECH;定时 10ms Mov TL1,#078H; Ret; //T0 中断服务函数 Timer0_Serv: INC 23H; 十万位处理； Reti; //T1 中断服务函数 Timer1_Serv: MOV R1,#31H;数据起始位 MOV R2,#6; MOV R4,#0FEH; Single_Spark:;单个数码管亮,循环起来MOV A,R4; MOV P0,A; RL A; MOV R4,A; MOV A,@R1; MOV DPTR,#Led_Data; MOVC A,@A+DPTR; MOV P2,A; INC R1; LCALL Delay; DJNZ R2,Single_Spark; //判断 1S 定时是否已到 Djnz 20H,Timer_Go_On; Clr TR0; Clr TR1; Mov 21H,TL0; Mov 22H,TH0; Mov 20H,#100; LCALL Frequence_Show; Mov TH0,#00H; Mov TL0,#00H; Timer_Go_On: Mov TH1,#0B1H;定时 10ms Mov TL1,#0DFH; SETB TR0; SETB TR1; EXIT: Reti; Frequence_Show: MOV R0,#31H MOV R1,#06H ;对上次的内容清零 Clear_Data: MOV @R0,#0 INC R0 DJNZ R1,Clear_Data; //计数器处理函数，封装. Data_Handle: MOV A,23H; MOV B,#0AH; DIV AB; MOV 24H,A ;存储第一位商 MOV A,B;MOV 30H,22H; ANL 30H,#0F0H; ADD A,30H; SWAP A; MOV B,#0AH; DIV AB; MOV 25H,A MOV A,B; SWAP A; ANL 22H,#0FH; ADD A,22H; MOV B,#0AH; DIV AB; MOV 26H,A MOV A,B; MOV 30H,21H; ANL 30H,#0F0H; ADD A,30H; SWAP A; MOV B,#0AH; DIV AB; MOV 27H,A; MOV A,B; SWAP A; ANL 21H,#0FH; ADD A,21H; MOV B,#0AH; DIV AB; MOV 28H,A; MOV 31H,B MOV A,24H; SWAP A; ADD A,25H; MOV B,#0AH; DIV AB; MOV 24H,A MOV A,B; SWAP A; ADD A,26H;;存储第二位商;存储第三位商;存储第四位商;存储第五位商 ;存储十进制数个位;存储第一位商MOV B,#0AH; DIV AB; MOV 25H,A; MOV A,B; SWAP A; ADD A,27H; MOV B,#0AH ; DIV AB ; MOV 26H,A; MOV A,B; SWAP A; ADD A,28H; MOV B,#0AH; DIV AB; MOV 27H,A; MOV 32H,B; MOV A,24H; SWAP A; ADD A,25H; MOV B,#0AH; DIV AB ; MOV 24H,A ; MOV A,B ; SWAP A; ADD A,26H; MOV B,#0AH; DIV AB ; MOV 25H,A; MOV A,B; SWAP A ; ADD A,27H; MOV B,#0AH; DIV AB; MOV 26H,A; MOV 33H,B; MOV A,24H; SWAP A; ADD A,25H;;存储第二位商;存储第三位商;存储第四位商 ;存储十进制数十位;存储第一位商;存储第二位商;存储第三位商 ;存储十进制数百位MOV B,#0AH; DIV AB; MOV 24H,A ; MOV A,B; SWAP A; ADD A,26H; MOV B,#0AH; DIV AB; MOV 25H,A MOV 34H,B MOV A,24H; SWAP A; ADD A,25H; MOV B,#0AH; DIV AB; MOV 35H,B; MOV 36H,A;;存储第一位商;存储第二位商 ;存储十进制数千位;存储十进制数万位 ;存储十进制数十万位MOV R0,#6; MOV R1,#31H; MOV R2,#0EFH MOV DPTR,#Led_Data;RET; Delay: MOV 40H,#0F0H; Delay_Loop: NOP; DJNZ 40H,Delay_Loop; RET; Led_Data: DB 3FH,06H,5BH,4FH,66H,6DH,0FDH,07H,0FFH,0EFH; END六、 实验问题总结及解决方法 1、 在调试数码管显示子程序时，数码管显示太暗。

单片机实验报告范文一、实验目的本实验的目的是通过学习单片机的基本原理和使用方法，掌握单片机在各个实际应用中的基本技能。

二、实验器材及原理1.实验器材：STC89C52单片机、电源、晶振、按键、LED灯、蜂鸣器等。

2.实验原理：单片机是一种微处理器，能够完成各种复杂的功能。

通过学习单片机的工作原理和编程方法，可以控制各种外围设备，实现不同的功能。

三、实验内容及步骤1.实验一：点亮LED灯步骤：（1）连接电源和晶振，将STC89C52单片机连接到电路板上。

（2）编写程序，点亮LED灯。

2.实验二：按键控制LED灯步骤：（1）连接电源和晶振，将STC89C52单片机连接到电路板上。

（2）将按键和LED灯与单片机相连。

（3）编写程序，实现按下按键控制LED灯亮灭。

3.实验三：数码管显示步骤：（1）连接电源和晶振，将STC89C52单片机连接到电路板上。

（2）将数码管与单片机相连。

（3）编写程序，将数字输出到数码管上显示。

4.实验四：定时器应用步骤：（1）连接电源和晶振，将STC89C52单片机连接到电路板上。

（2）编写程序，实现定时器功能。

四、实验结果及分析1.实验一：点亮LED灯LED灯成功点亮，证明单片机与外部设备的连接正常。

2.实验二：按键控制LED灯按下按键后，LED灯亮起，松开按键后，LED灯熄灭。

按键控制LED 灯的效果良好，说明单片机的输入输出功能正常。

3.实验三：数码管显示数码管成功显示数字，说明单片机能够实现数字输出功能。

通过程序设计，可以实现数码管显示不同的数字。

4.实验四：定时器应用定时器正常运行，能够实现精确的定时功能。

通过调节定时器的参数，可以实现不同的定时功能。

五、实验总结通过本次实验，我们学习了单片机的基本原理和使用方法。

通过掌握单片机的编程技巧，我们能够实现各种复杂的功能，如控制LED灯、按键控制、数码管显示等。

这些技能对于日常生活和工程设计都具有很大的实用性。

在实验过程中，我们遇到了各种问题，如电路连接错误、程序编写错误等。

单片机电子时钟课程设计实验报告(1)单片机电子时钟课程设计实验报告一、实验内容本次实验的主要内容是使用单片机设计一个电子时钟，通过编程控制单片机，实现时钟的显示、报时、闹钟等功能。

二、实验步骤1.硬件设计根据实验要求，搭建电子时钟的硬件电路，包括单片机、时钟模块、显示模块、按键模块等。

2.软件设计通过C语言编写单片机程序，用于实现时钟功能。

3.程序实现（1）时钟显示功能通过读取时钟模块的时间信息，在显示模块上显示当前时间。

（2）报时功能设置定时器，在每个整点时，通过发出对应的蜂鸣声，提示时间到达整点。

（3）闹钟功能设置闹钟时间和闹铃时间，在闹钟时间到达时，发出提示蜂鸣，并在屏幕上显示“闹钟时间到了”。

（4）时间设置功能通过按键模块实现时间的设置，包括设置小时数、分钟数、秒数等。

（5）年月日设置功能通过按键模块实现年月日的设置，包括设置年份、月份、日期等。

三、实验结果经过调试，电子时钟的各项功能都能够正常实现。

在运行过程中，时钟能够准确、稳定地显示当前时间，并在整点时提示时间到达整点。

在设定的闹铃时间到达时，能够发出提示蜂鸣，并在屏幕上显示“闹钟时间到了”。

同时，在需要设置时间和年月日信息时，也能够通过按键进行相应的设置操作。

四、实验感悟通过本次实验，我深刻体会到了单片机在电子设备中的广泛应用以及C 语言在程序设计中的重要性。

通过实验，我不仅掌握了单片机的硬件设计与编程技术，还学会了在设计电子设备时，应重视系统的稳定性与可靠性，并善于寻找调试过程中的问题并解决。

在今后的学习和工作中，我将继续加强对单片机及其应用的学习与掌握，努力提升自己的实践能力，为未来的科研与工作做好充分准备。

题目实验1 P1口实验一一、实验目的：1．学习P1口的使用方法。

2．学习延时子程序的编写和使用。

二、实验设备：CPU挂箱、8031CPU模块三、实验内容：1．P1口做输出口，接八只发光二极管，编写程序，使发光二极管循环点亮。

2．P1口做输入口，接八个按纽开关，以实验箱上74LS273做输出口，编写程序读取开关状态，在发光二极管上显示出来。

四、实验步骤：1、打开CPU挂箱，正确安装8031CPU模块，指导显示屏上显示“199502”字样2、执行程序1(T1_1.ASM)时：P1.0～P1.7口接发光二极管L1～L8。

执行程序2(T1_1.ASM)时：P1.0～P1.7口接平推开关K1～K8；74LS273的O0～O7接发光二极管L1～L8；74LS273的片选端CS273接CS0。

3、打开软件，选择相应的COM口和波特率，电脑与CPU挂箱正确连接上后，软件窗口的下端会显示已连接上，相应的CPU挂箱显示屏上会显示“C ”字样。

4、在软件上选择新建，新建文件类型为ASM51，新建好后，编写程序。

5、程序编写好后，选择保存，然后进行编译，调试，运行程序。

6、观察CPU挂箱上硬件的运行是否与设计的一样，否则进行相应的修改和调试。

五、注意事项1、P1口为准双向口，P1口的每一位都能独立地定义为输入位或输出位。

作为输入位时，必须向锁存器相应位写入“1”，该位才能作为输入。

8031中所有口锁存器在复位时均置为“1”，如果后来在口锁存器写过“0”，在需要时应写入一个“1”，使它成为一个输入。

2、延时程序的实现，采用指令循环来实现，本实验系统晶振为 6.144MHZ，则一个机器周期为12÷6.144us即1÷0.512us。

现要写一个延时0.1s的程序，可大致写出如下： MOV R7，#X （1）X为外循环的次数，放在R7DEL1：MOV R6，#200 （2）200为内循环的次数，放在R6DEL2：DJNZ R6，DEL2 （3）执行内循环DJNZ R7，DEL1 （4）判断R7是否为0，是否结束循环上面MOV、DJNZ指令均需两个机器周期，所以每执行一条指令需要1÷0.256us，现求出X 值：1÷0.256+X（1÷0.256+200×1÷0.256+1÷0.256）=0.1×10⁶指令（1）指令（2）指令（3）指令（4）所需时间所需时间所需时间所需时间所以X=(0.1×10⁶-1÷0.256)/（1÷0.256+200×1÷0.256+1÷0.256）=127D=7FH 经计算得X=127。

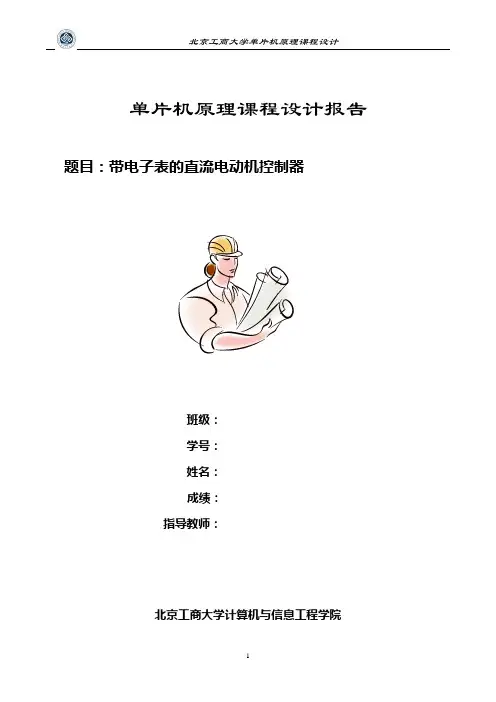

单片机原理课程设计报告题目：带电子表的直流电动机控制器班级：学号：姓名：成绩：指导教师：北京工商大学计算机与信息工程学院a.利用8051单片机设计出具有时、分、秒显示的电子表。

b.可以通过键盘设定电机的启动时间和停止时间。

c.可以在设定时间起动直流电动机，并在规定时间停止。

d.测电机转速。

【实验方案】a.键盘扫描：此部分是利用实验仪器提供的键盘扫描电路,把按键输入的键码作为一组数值存入程序已设定的数组中，当键盘上的显示时钟走到某一时刻，来开启所要求实现的功能。

实验仪上提供了一个6×4的小键盘，向列扫描码地址(0X002H)逐列输出低电平，然后从行码地址(0X001H)读回。

如果有键按下,则相应行的值应为低,如果无键按下，行码为高。

这样就可以通过输出的列码和读取的行码来判断按下的是什么键。

在判断有键按下后，要有一定的延时，防止键盘抖动。

在键盘扫描实验过程中，需将KEY/LED_CS 接到相应的地址译码上，以便用相应的地址来访问。

本部分中我们将KEY/LED CS信号接片选端CS0上。

b.电子表：此部分是利用CPU的定时器和实验仪上提供的数码显示电路，设计了一个由左向右显示分别为：时、分、秒显示的电子表。

定时器每100us中断一次，在中断服务程序中,对中断次数进行计数，100us计数10000次就是1秒，然后再对秒计数得到分和小时的值，并送入显示缓冲区。

由于此部分需要用定时器计数，随后的测量电动机转速部分也需要用定时器来计数，为避免发生冲突，所以电子表部分我们选用定时器0来计数。

c.直流电动机的开启和停止及转速测量此部分是利用实验仪上的D/A转换电路，输入由片选端CS1进行选通，输出-8V至+8V电压，控制直流电机。

在电压允许范围内，直流电机的转速随着电压的升高而加快，若加上的电压为负电压，则电机会反向旋转。

在电机转盘上安装一个小磁芯，用霍尔元件感应电机转速，用8255的PB.0读回脉冲计数，计算电机转速。

单片机课程设计报告基于单片机的数字时钟姓名：班级：学号：一、前言利用实验板上的4个LED数码管，设计带有闹铃、秒表功能的数字时钟。

功能要求：a)计时并显示（LED）。

由于实验板上只有4位数码管，可设计成显示“时分”和显示“分秒”并可切换。

b)时间调整功能。

利用4个独立按钮，实现时钟调整功能。

这4个按钮的功能为工作模式切换按钮（MODE），数字加（INC），数字减（DEC）和数字移位（SHITF）。

c)定闹功能。

利用4个独立按钮设定闹钟时间，时间到以蜂鸣器响、继电器动作作为闹铃。

d)秒表功能。

最小时间单位0.01秒。

二、硬件原理分析1.电源部分电源部份采用两种输入接口（如上图）。

a)外电源供电，采用2.1电源座，可接入电源DC5V，经单向保护D1接入开关S1。

b)USB供电，USB供电口输入电源也经D1单向保护，送到开关S1。

注：两路电源输入是并连的，因此只选择一路就可以了，以免出问题。

S1为板子工作电源开关，按下后接通电源，提供VCC给板子各功能电路。

电路采用两个滤波电容，给板子一个更加稳定的工作电源。

LED为电源的指示灯，通电后LED灯亮。

2.蜂鸣器蜂鸣器分为有源和无源两种，有源即两引脚有一个直流电源就可以长鸣，无源则需要一个1K左右的脉冲才可以蜂鸣，因此对于按键的提示音及报警蜂鸣使用有源来得方便。

有源也可以当无源使用，而无源则不能当有源使用，当然用有源蜂鸣器作音乐发声会失真厉害。

如上图：单片机P15输出高低电平经R21连接三极管B极，控制三极管的导通与截止，从而控制蜂鸣器的工作。

低电平时三极管导通，蜂鸣器得电蜂鸣，高电平时三极管截止，蜂鸣器失电关闭蜂鸣。

电路使用一个四位共阳型数码管，四个公共阳级由三极管放大电流来驱动，三极管由P10-P13控制开与关。

数码管的阴级由P0口经过电阻限流连接。

例如，要十位的数码管工作，P12输出0，使三极管Q12导通，8脚得电，当P0口相应位有输出0时，点亮相应的LED灯组合各种字符数字。

一、实验背景与目的随着科技的发展，单片机作为嵌入式系统的重要组成部分，广泛应用于各个领域。

为了提高学生的实践能力和创新精神，我们选择了单片机项目实训作为实验课程。

本次实训旨在让学生掌握单片机的基本原理，熟悉其硬件和软件设计，并通过实际项目实践，提高学生的动手能力和解决问题的能力。

二、实验内容与步骤本次实训项目为设计一款基于ATmega16单片机的简易计算器。

该计算器能够实现基本的四则运算，并通过矩阵键盘和LCD1602显示屏进行人机交互。

1. 实验内容（1）设计计算器的硬件电路，包括ATmega16单片机、矩阵键盘、LCD1602显示屏等。

（2）编写计算器的软件程序，实现四则运算功能。

（3）测试计算器的功能，确保其正常运行。

2. 实验步骤（1）硬件设计根据实验要求，设计计算器的硬件电路。

主要包括以下步骤：1）选择合适的ATmega16单片机开发板。

2）设计矩阵键盘电路，包括按键布局和连接方式。

3）设计LCD1602显示屏电路，包括数据线和控制线。

4）将以上电路连接到ATmega16单片机开发板上。

（2）软件设计编写计算器的软件程序，实现以下功能：1）初始化ATmega16单片机，设置时钟频率。

2）初始化LCD1602显示屏，显示“0”作为初始值。

3）编写矩阵键盘扫描程序，检测按键状态。

4）根据按键输入，执行相应的四则运算。

5）将运算结果显示在LCD1602显示屏上。

6）实现清零、退格等功能。

（3）测试与调试1）将编写好的程序烧录到ATmega16单片机中。

2）连接计算器硬件电路，进行功能测试。

3）针对测试过程中发现的问题，进行调试和修改。

4）确保计算器能够正常运行，实现预期功能。

三、实验结果与分析经过实际操作和调试，我们成功设计并实现了一款基于ATmega16单片机的简易计算器。

该计算器能够实现基本的四则运算，并通过矩阵键盘和LCD1602显示屏进行人机交互。

以下是实验结果分析：1. 硬件设计方面，我们选择了合适的ATmega16单片机开发板，并设计了简洁的矩阵键盘和LCD1602显示屏电路。

单片机课程设计实验报告单片机课程设计实验报告引言单片机是嵌入式系统中常见的一种计算机芯片，具有体积小、功耗低、成本低等优势。

本次实验旨在通过单片机的应用设计，加深对单片机原理和应用的理解，并提升解决问题的能力。

实验目的本次实验的目的是设计一个简单的温度监测系统，通过单片机采集温度传感器的数据，并将数据显示在液晶显示屏上。

通过这个实验，我们可以掌握单片机的基本编程和电路连接方法，同时加深对温度传感器的原理和应用的理解。

实验原理1. 单片机基本原理单片机是一种集成电路，内部包含了CPU、内存、输入输出端口等功能模块。

通过编程，可以控制这些功能模块的工作，实现各种应用。

2. 温度传感器原理温度传感器是一种能够感知环境温度变化的器件，常见的有热敏电阻、热电偶等。

本次实验使用的是热敏电阻，其电阻值随温度的变化而变化。

实验材料1. 单片机开发板2. 温度传感器3. 液晶显示屏4. 连接线等实验步骤1. 连接电路将单片机开发板与温度传感器、液晶显示屏连接起来，确保电路连接正确无误。

2. 编写程序使用C语言编写单片机的程序，实现温度传感器数据的采集和液晶显示屏的显示。

程序的基本思路是通过单片机的模拟输入端口读取温度传感器的电阻值，然后将电阻值转换为温度值，并将温度值显示在液晶显示屏上。

3. 烧录程序将编写好的程序烧录到单片机开发板上，确保程序能够正常运行。

4. 实验测试将温度传感器放置在不同的环境中，观察液晶显示屏上的温度数值是否能够准确显示，并记录实验结果。

实验结果与分析经过实验测试，我们发现温度传感器能够准确地采集环境温度，并将温度数值显示在液晶显示屏上。

通过对比实际温度和显示温度的差异，我们可以评估温度传感器的准确性和精度。

实验总结通过本次实验，我们深入了解了单片机的基本原理和应用，掌握了单片机的编程方法和电路连接方法。

同时，我们也加深了对温度传感器的原理和应用的理解。

这些知识和技能对于今后的学习和工作都具有重要意义。

基于单片机的电子钟设计目录第一章电子时钟设计--—--—----————-—-—-—----—-—-——-——21.1 设计原理简介--————-—----—---——---———-----——-—-—-—21.2 设计功能-——--—-—————-———-—----————---——--——-——---—3第二章主要电路元器件介绍-—-———-———-—------———---32。

1 STC89C52 单片机简介—--—--—-—-—-—-—-—---—-——-———32。

1.1 单片机简介--——--——--——---—-—--————----—————--——-—-32。

1.2 主要特性---——-------—---—-—---————-—--—--———-—-—-—32.1.3 管脚功能说明—---———-———-———-——---—-————-—-—-—-————42.1。

4 LCD1602-—------——---—--—-——--———--——------——-—-—5第三章单元电路的硬件设计—-----————————————————--63.1 硬件原理框图—-———--—--——---—--—-—---------—--———-—-63。

2 单片机 STC89C52 系统的设计-—-—-—-—-————-—————-—----63。

3 时钟电路—————-----———-—---—-——---—--—-—-—-—--————--73.4 复位电路-----——-——--———-————-———-—----———---—--—-—-------—-—--—-——---—-—————-—---——--73。

5 键盘接口电路--—---—-———--—--——--——--——----———---——-83.6 LCD1602显示——---——————--—-—-——--——----—----———-————8第四章设计总原理图—-—-—---——-----—-———-9 第五章心得体会---—-------—————--——-—-——9第六章源程序---—-—-——-—-------———---—-——————-——----10前言:摘要数字钟已成为人们日常生活中必不可少的必需品,广泛用于个人家庭以及办公室等公共场所，给人们的生活、学习、工作、娱乐带来极大的方便.由于数字集成电路技术的发展和采用了先进的石英技术，使数字钟具有走时准确、性能稳定、携带方便等优点，它还用于计时、自动报时及自动控制等各个领域。

一、实验目的1. 掌握单片机的基本工作原理和编程方法。

2. 熟悉常用单片机的硬件结构和接口。

3. 学习使用单片机进行简单的电子系统设计。

4. 培养动手能力和解决实际问题的能力。

二、实验仪器与设备1. 单片机实验板（含8051单片机、电源、按键、LED灯等）2. 示波器3. 万用表4. 电阻、电容、二极管等电子元件5. 编译器及调试软件三、实验内容1. 单片机最小系统搭建- 目的：学习单片机最小系统的构成和作用。

- 实验步骤：1. 将单片机插入实验板。

2. 连接电源、按键、LED灯等元件。

3. 使用示波器检测单片机的时钟信号。

- 实验结果：成功搭建单片机最小系统，时钟信号正常。

2. 按键控制LED灯- 目的：学习按键的读取和LED灯的控制。

- 实验步骤：1. 编写程序实现按键的读取。

2. 根据按键读取结果控制LED灯的亮灭。

- 实验结果：按键按下时LED灯亮，松开时LED灯灭。

3. 定时器中断控制LED闪烁- 目的：学习定时器中断的应用。

- 实验步骤：1. 编写程序设置定时器中断。

2. 在中断服务程序中控制LED灯闪烁。

- 实验结果：LED灯按照设定的频率闪烁。

4. 串口通信实验- 目的：学习串口通信的原理和应用。

- 实验步骤：1. 编写程序实现串口发送和接收。

2. 使用串口调试助手进行数据传输。

- 实验结果：成功实现串口通信，发送和接收数据。

5. 温度检测实验- 目的：学习使用温度传感器进行温度检测。

- 实验步骤：1. 连接温度传感器。

2. 编写程序读取温度传感器数据。

3. 将温度数据显示在LCD显示屏上。

- 实验结果：成功读取温度数据，并在LCD显示屏上显示。

四、实验总结通过本次单片机电子实习实验，我掌握了以下知识和技能：1. 单片机的基本工作原理和编程方法。

2. 常用单片机的硬件结构和接口。

3. 使用单片机进行简单的电子系统设计。

4. 串口通信、定时器中断、温度检测等应用。

在实验过程中，我遇到了一些问题，如程序调试、硬件连接等，通过查阅资料和请教老师，最终成功解决了这些问题。
