变电所常见故障和处理方法

变电所常见故障的分析及处理方法
编写背景
变电所作为电力系统中传输与分配电能的重要组成部分，其稳定运行对于电力系统的正常运转至关重要。

然而，由于其工作环境特殊，设备复杂，经常会发生故障。

为了确保变电所的安全稳定运行，我们需要了解变电所常见故障的分析及处理方法。

常见故障分析及处理方法
1. 异常声响
变电设备在运行时会有些许噪音，但如果出现异常声响就需要重视了。

可能是设备内部的电气或机械故障，需要立即停机检查。

处理方法：
•立即停机检查电气或机械故障原因；
•如有需要，更换损坏部件；
•经过维修检查后再启动设备。

2. 频繁跳闸
因各种故障导致的频繁跳闸不仅会影响生产，也会损坏设备。

处理方法：
•处理设备过载、短路或接地等直接原因；
•检查设备接线是否正常；
•调整设备参数，保证设备的稳定运行。

3. 母线积碳
母线积碳是变电站常见的一个故障。

由于使用时间较长或者操作不当，母线内壁容易形成一层厚厚的氧化物膜，使电流传递和散热变得
困难，导致设备温度升高，从而出现各种故障。

处理方法：
•对被积碳的设备线路进行清理；
•对积碳的绝缘部分进行维护和保养；
•对积碳较深的设备进行深度清洁。

总结
变电所的故障原因复杂，处理方法多种多样。

按照正确的操作规程，发现并及时处理故障，是确保变电站安全稳定运行的关键。

希望以上
内容能够帮助大家更好地了解变电所常见故障及其处理方法。

臻；堡垒凰变电运行常见叶庆魏故障分析(江西省电力公司超高压分公司，伟江西南昌330002)[}商要]针对几种常见故障进行分析．包括哈吩闸红绿灯不亮的处理，接地灯亮和音响时实际未接地的处理扣真空断路器储能电机不转或连续转动等。

p 猢]变电；运行；常见故障；故障处理本文介绍了几种常见故障及其处理方法，对于熟悉电气设备事故处理的方法对值班人员来说十分重要，因为这不仅是靠经验积累而成，还需要不断学习有关规程，了解电气设备的技术性能。

值班人员应经常开展事故预想、安全活动讨论等多种形式的活动，增强对事故处理方法的认识，使真正发生事故时做到头脑清晰，有条不紊，提高事故处理的效率o1常见故障合分闸红绿灯不亮的处理：变电所合、分闸红、绿指示灯，不仅反应合、分闸回路的完整性，同时反应断路器的合、分位置，它有着重要的作用，—但不亮了要及时处理。

其方法和步骤如下：1)取下灯泡，查看灯泡是否有烧坏情况，如发现断丝，更换一只好灯泡即可。

若是乳灯或发光二级管不亮，不易查看出来，可用好灯泡换试。

2)换上好灯泡仍不亮，可用万用表测量灯座上有无电压。

如有电压，说明还是灯泡坏或灯座接触不良，可检查灯座接线及弹簧片后，再换灯泡试一下。

3)测得灯座接线E 无电压，可将万用表正表笔接于相临灯座正电源上，负表笔分别接触无电灯座电源进线上，若有电压，说明该灯负电源回路完好，熔断管未坏，断路器辅接点位置正确，接触良好，而是正电源线无电。

2接她灯亮和音响时实际未接地的处理35kV 或10kV 母线发出接地灯亮和音响信号时，而实际未接地的处理，其查处方法如下：发出母线接地音响灯光信号后，先复归音响，再观察母线绝缘监察电压表。

若电压表的指示与以往发生接地现象有所不同，有两只表电压并未升高，一只下降但不为零。

发生这种现象是35kv 或1O kV 母线电压互感器一相高压熔断器熔断。

哪一相电压指示偏低就是哪一相，这是由于此相电压表，二次回路中经TV 线圈和其它两相电压表形成串联回路，虽有电压指示，但不是该相实际电压。

变电运行常见故障及处理方法探究摘要：变电运行是我国电网事业的关键因素，其正常运行是我国生产生活的必要保证，如果变电运行出现故障，将对我国生活用电、商业用电和工业用电等造成损害，并蒙受极大的经济损失，文章通过分析常见的变电运行故障并提出一些处理方法，以供参考。

关键词：变电运行；故障；处理方法1 系统自身运行故障电力系统出现的故障主要是变电系统自身运行的故障，以电气设备和电气系统出现的问题为主，当电气设备出现故障时不但使电力系统受到影响，而且给用户造成很大的损失，这种故障多为局部性的。

而当电气系统出现问题时，会产生极大的破坏力，使电力系统运行失去稳定性，并且产生无法逆转的损失。

平常所见的振谐、保险丝熔断和接地线的问题都属于系统自身运行所出现的问题，当这些问题出现时，很难根据报文来确定故障产生的性质，所以及时处理尤为重要。

1.1 分、合闸的指示灯不亮分、合闸上的指示灯出现不亮的情况，表明电源还没接通，或线路出现故障不能形成完整回路等一系列情况，所以变电运行系统中的分、合闸的指示灯，即红绿灯，不但能够显示分、合闸线路的回路是否完整，同时也能反应出断路器上具体的分、合位置，对整个线路系统的状态指示起着极大的作用。

一但灯灭，必须要马上采取合理的方法处理，这里提供一种较为实用的方法。

首先，取下指示灯的灯胆，检查其是否被烧坏，哪里出现情况。

如果是灯丝被烧断，那么应该更换一只正常的灯胆即可。

有时候可能是发光二极管不亮，或者是乳管出现故障，也可以用正常的灯泡替换。

当发现换上正常灯泡仍然不亮，就可用万用表来检测灯座上是否有电压，如果有电压，说明灯座接触不好，经检查后，可换灯胆重试；如无电压，可用正表笔测试附近灯座的正极，负表笔和无灯座的电源进线接触，此时，如果有电压，证明回路完整，熔断管也正常，线路接点正确，但是正极一端电线没电流通过。

1.2 接地灯未接地处理接地灯和音响在未接地处理的时候，接地灯就会发光并发出音响信号，所以35v或者10kv母线实际未接地处理的时候，便会出现接地灯亮并发出音响信号，以警告工作人员去排查接地母线的情况。

变电站变压器常见故障及处理方法
变压器常见故障及处理方法包括：
1. 温升过高：可能是由于过载运行、冷却系统不良、绝缘老化等原因引起的。

处理方法包括降低负载、改进冷却系统、更换绝缘材料等。

2. 绝缘击穿或闪络：可能是由于绝缘老化、湿度过高、外界灰尘、异物等原因引起的。

处理方法包括更换绝缘材料、提高绝缘能力、保持清洁干燥环境等。

3. 短路：可能是由于绝缘破裂、绕组短路、短路导线或连接不良等原因引起的。

处理方法包括修复或更换受损绕组、检查并修正连接问题等。

4. 绕组故障：可能是由于绕组接触不良、绕组短路或绕组材料老化等原因引起的。

处理方法包括重新连接或更换受损绕组、更换绕组材料等。

5. 油泄漏：可能是由于密封不良、油箱损坏或绝缘老化等原因引起的。

处理方法包括修复或更换受损部件、提高密封性能等。

6. 噪音过大：可能是由于绕组松动、绝缘损坏或冷却系统异常等原因引起的。

处理方法包括重新固定绕组、更换绝缘材料、修复或改进冷却系统等。

以上仅列举了一些常见的变压器故障及处理方法，具体处理方法应根据具体故障原因进行判断和采取相应措施。

在处理变压器故障时，建议请专业人员进行安全检修和维修。

变电所常见故障及处理故障处理抢修是一项各部门之间严密联系、协同作业、相互配合、共同完成的工作。

既有领导的统筹指挥、值班员对故障判断的内线处理、电力工区对故障查找修复的外线处理，也有材料的供应、交通运输的保障，有时候根据情况还需要设备检查车间的介入等多个环节。

今天我们重点讲一下值班员在故障处理中应该做哪些工作，怎样正确做好这些工作。

一、故障处理的要求与原则故障处理对值班员的基本要求：1.变配电所值班员处理事故时应尽快消除故障根源，解除对人身和设备安全的威胁。

2.尽快对已停电的用户恢复供电，优先恢复一级负荷和重要用户。

3.调整运行方式，使系统恢复正常。

基本原则：“先通后复，先通一线”、“先重点后一般”。

以最快的速度恢复供电、疏通线路，优先保证信号供电及列车通过。

二、常见几种故障的判断与处理1.接地故障。

在这里我们就不再从原理上做过多讲述接地故障，但必须强调一点35KV、10KV 的变电所，一般采用的是小电流接地系统（双称中性点不接地系统）。

优点是当发生单相接地时，不接地两相的相压上升或至线电压，线电压仍保持对称不变，因而对用户供电短时内并无影响。

一般来说当系统中发生单相接地，配电网可以带故障允许运行2小个小时，但不允许长期对外供电，主要是从运行可靠性和经济性考虑，在系统发生单相接地故障后，非故障相对地电压高，接地点的间歇性电弧可能对电网引起过电压，使非故障相的绝缘薄弱点发生第二接地点，造成相间短路，扩大故障范围，可能引起火灾、人身电击伤亡等严重后果，发生接地故障后人工选线故障处理停电，不但影响供电的可靠性，而且长时间、大面积停电，减少供电量，同时配电线路接地相直接或间接对大地放电，将造成较大的电能损耗，带故障运行时间越长损失越大。

提示两点：（1）接地故障时，巡视所室内外高压设备必须穿绝缘靴，发现接地点室内不得接近4米以内，室外不得靠近8米以内。

（2）接地故障运行超过2小时，必须严密观测母线段互感器是否过热，必要时拉开母互（存在问题无法显示电压、失去计量，所以停运时间不宜过长）。

变电所常见故障及分析诊断变电所是电力系统的重要部分，它起着能源输送、配电调度和保护安全的作用。

然而，由于变电设备长时间运行和外部环境等因素的影响，变电所常常会遇到各种故障。

本文将介绍一些常见的变电所故障类型，并提供相应的分析诊断方法。

1.输电线路故障分析诊断方法：-检查线路电流和电压，判断是否存在短路或接地故障。

-使用红外测温仪检查线路温度，发现异常温度即可能存在故障。

-使用继电保护装置检测线路过流和地故障，根据保护装置的报警信息判断故障类型。

2.变压器故障变压器是变电所中最重要的设备之一，常见的故障包括绕组短路、绝缘老化和油液污染等。

分析诊断方法：-检查变压器油温和油位，异常温度和低油位可能表明变压器存在故障。

-使用红外测温仪检查变压器绕组温度，发现异常温度即可能存在绕组短路故障。

-使用继电保护装置检测变压器绕组电流和绝缘电阻，根据保护装置的报警信息判断故障类型。

3.开关设备故障开关设备是变电所中用于控制和隔离电气回路的重要装置，常见的故障包括接触不良、断路器失灵和隔离开关接触不牢等。

分析诊断方法：-检查断路器和隔离开关的运行机构，是否存在卡滞、断裂等问题。

-使用电流表和电压表检测开关设备的电流和电压，判断是否存在接触不良。

-使用红外测温仪检查开关设备的接触面温度，异常温度可能表明存在故障。

4.防雷系统故障防雷系统是变电所中用于防止雷击和电力浪涌的重要装置，常见的故障包括接地电阻过大和避雷器过电流。

分析诊断方法：-检查接地电阻，过大的接地电阻可能表明接地系统存在故障。

-使用继电保护装置检测避雷器电流，根据保护装置的报警信息判断故障类型。

总之，变电所常见的故障包括输电线路故障、变压器故障、开关设备故障和防雷系统故障等。

分析诊断这些故障可以使用红外测温仪、电流表、电压表和继电保护装置等设备，根据设备的测量结果和保护装置的报警信息来判断故障类型。

及时发现和解决这些故障，可以确保变电所的安全运行。

变电运行常见故障及处理方法摘要：变电运行在电力系统运行中占据着很重要的位置，变电运行作业操作的好坏直接关系到电网的稳定性、安全性。

因此，本文深入分析了变电运行常见的故障原因，并提出了处理方法。

关键词：变电运行；故障；处理方法变电运行在居民生活工作中起着至关重要的作用，故障分析是保障其安全有效运行必须可少的措施，针对运行过程中出现的故障、及时解决有着重要的意义。

1 变电运行常见的故障1．1 线路故障跳闸线路故障跳闸主要指的是变电系统运行过程中，线路因为受到雷击、树木、风筝等原因的影响，导致变电站内开关跳闸。

如果是瞬时故障，线路开关在跳闸后重合闸动作重新合上，不影响线路送电，如果是永久性故障，则线路将停运，从而影响电力输送。

1．2 直流接地故障变电运行过程中，经常因为受天气影响绝缘不良引发接地故障、二次回路绝缘材料不合格、绝缘严重老化、材料绝缘性能降低、人员作业失误造等因素造成直流接地故障，直流接地故障可能导致继电保护误动或者拒动，可能造成事故或者导致事故范围扩大，影响到供电的安全性和可靠性。

1．3 母线故障母线作为变电站的核心部分，其作用对变电站的运行不言而喻，一旦母线在运行过程中出现故障的话，极易造成整个变电站的停电，对供电系统的稳定性造成极大的影响。

一般情况下造成母线故障的原因，主要是工作人员出现操作失误的现象而造成。

1．4 避雷针故障避雷针是变电的重要设备组成之一，主要起到引导雷击电流释放到大地，尤其是在雷雨季节避雷针更显示其重要性。

但是，在变电运行的过程中，经常因雷击引起避雷针故障，如果出现线路烧毁的话，极易引发接地故障，对变电站的安全运行造成严重的影响。

1．5 主变开关跳闸故障主变开关主要是对变电器运行的安全性起到相应的保护作用，如果出现威胁因素对变电器带来一定威胁的情况下，主变开关会发生跳闸的现象，总的来说，造成主变开关跳闸的原因有很多，具体要根据实际的情况分析来确定主变开关跳闸故障的原因。

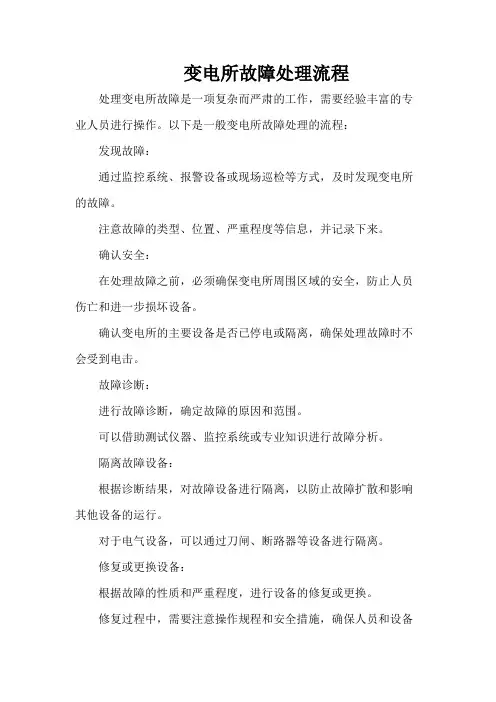

变电所故障处理流程处理变电所故障是一项复杂而严肃的工作，需要经验丰富的专业人员进行操作。

以下是一般变电所故障处理的流程：发现故障：通过监控系统、报警设备或现场巡检等方式，及时发现变电所的故障。

注意故障的类型、位置、严重程度等信息，并记录下来。

确认安全：在处理故障之前，必须确保变电所周围区域的安全，防止人员伤亡和进一步损坏设备。

确认变电所的主要设备是否已停电或隔离，确保处理故障时不会受到电击。

故障诊断：进行故障诊断，确定故障的原因和范围。

可以借助测试仪器、监控系统或专业知识进行故障分析。

隔离故障设备：根据诊断结果，对故障设备进行隔离，以防止故障扩散和影响其他设备的运行。

对于电气设备，可以通过刀闸、断路器等设备进行隔离。

修复或更换设备：根据故障的性质和严重程度，进行设备的修复或更换。

修复过程中，需要注意操作规程和安全措施，确保人员和设备的安全。

检查和测试：在修复或更换完成后，进行设备的检查和测试，确保其运行正常。

可以进行设备的绝缘测试、电流测试等，以验证设备的性能。

恢复供电：在确认设备正常运行后，逐步恢复变电所的供电，确保其正常运行。

注意恢复供电的过程中是否存在潜在的风险，确保安全。

记录和报告：记录故障处理过程中的关键信息，包括故障原因、处理方法、修复情况等。

向相关部门或管理者提交故障报告，汇报故障处理情况。

故障分析和预防：对故障进行分析，找出故障的根本原因，并提出相应的预防措施。

可以通过故障回放、故障统计等方式，加强对变电所运行状态的监控和管理。

以上是一般变电所故障处理的流程，具体操作步骤和措施可能会因故障类型、设备性质和安全要求而有所不同。

在处理故障过程中，需要严格遵守相关操作规程和安全标准，确保工作安全和设备稳定运行。

变电所常见故障与处理措施摘要：在电力系统中，变电所可以实现对电流和电压的交换、分配处理，进而使其更好的帮助发电站与用户之间的连接。

变电所的稳定运行，对电力系统的正常供电有着很大的影响，但是由于受到外界环境因素与人为因素的双重影响，使得其在实际的运行过程中，很容易引发相应的故障问题。

因此，本文针对变电所常见故障与处理措施进行了分析。

关键词：变电所；常见事故；原因；处理措施一、变电所常见故障1.1变电所电压互感器故障电压互感器是变电所的关键设备，故障有：电压互感器一次侧或二次侧的保险连续熔断两次或两次以上；电压互感器温度积累导致黑烟和焦臭气味的释放；电压互感器内部有放电声；电压互感器引线与外壳之间有火花放电；电压互感器外壳严重漏油。

1.2变电所直流系统接地故障变电所直流系统是保护性系统，直流系统接地是规定的安全保护措施，系统接地的故障容易导致直流系统失灵，轻则会导致变电所直流系统的功能受损，重则会导致火灾的发生或者短路，给变电所的安全和稳定造成不良影响。

1.3变电所母线故障变电所母线故障是危害性极大的故障，对变电所的功能和安全造成严重的影响。

变电所母线故障严重时会导致整个变电所停电，引发电力事故。

1.4变电所电容器故障变电所电容器故障主要表现为电容器套管破裂，发生闪络现象；电容器外壳膨胀；电容器内部声音异常；电容器被击穿；电容器外壳温升高于55℃；电容器漏油。

1.5变电所断路器故障变电所断路器故障会导致远方操作断路器时拒绝合闸，导致变电所断路器故障的原因很多，在排查过程中会延迟事故的处理时间，有时由于排查不彻底甚至会使事故扩大，是危害性较大的故障。

二、故障诊断及处理分析2.1变电所电压互感器故障的处理措施首先考虑变压器保护及自动装置停用，防止误动作。

接下来快速切断处理，当一次侧熔断器熔断，一般做如下处理：拉开隔离开关，详细排查外部元件故障。

其次，检查二次侧熔断器，当二次侧连接器回路发生发热或断开，应该迅速拧紧或者将端子用安全工具进行短路操作；如未发现故障，那么更换熔断器，再进行使用。

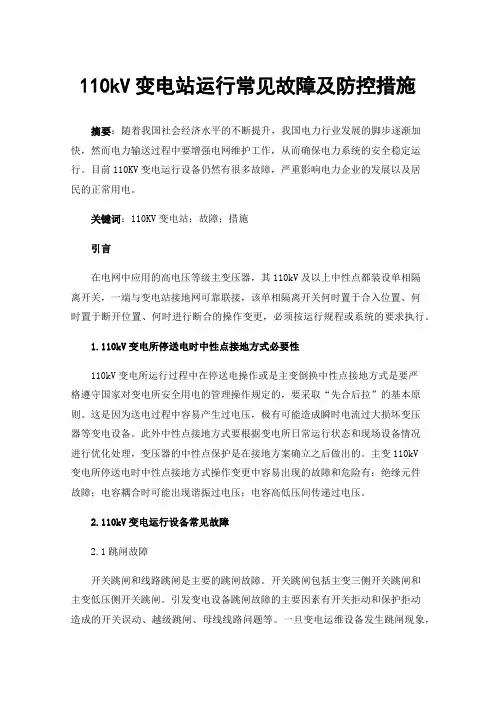

110kV变电站运行常见故障及防控措施摘要：随着我国社会经济水平的不断提升，我国电力行业发展的脚步逐渐加快，然而电力输送过程中要增强电网维护工作，从而确保电力系统的安全稳定运行。

目前110KV变电运行设备仍然有很多故障，严重影响电力企业的发展以及居民的正常用电。

关键词：110KV变电站；故障；措施引言在电网中应用的高电压等级主变压器，其110kV及以上中性点都装设单相隔离开关，一端与变电站接地网可靠联接，该单相隔离开关何时置于合入位置、何时置于断开位置、何时进行断合的操作变更，必须按运行规程或系统的要求执行。

1.110kV变电所停送电时中性点接地方式必要性110kV变电所运行过程中在停送电操作或是主变倒换中性点接地方式是要严格遵守国家对变电所安全用电的管理操作规定的，要采取“先合后拉”的基本原则。

这是因为送电过程中容易产生过电压，极有可能造成瞬时电流过大损坏变压器等变电设备。

此外中性点接地方式要根据变电所日常运行状态和现场设备情况进行优化处理，变压器的中性点保护是在接地方案确立之后做出的。

主变110kV变电所停送电时中性点接地方式操作变更中容易出现的故障和危险有：绝缘元件故障；电容耦合时可能出现谐振过电压；电容高低压间传递过电压。

2.110kV变电运行设备常见故障2.1跳闸故障开关跳闸和线路跳闸是主要的跳闸故障。

开关跳闸包括主变三侧开关跳闸和主变低压侧开关跳闸。

引发变电设备跳闸故障的主要因素有开关拒动和保护拒动造成的开关误动、越级跳闸、母线线路问题等。

一旦变电运维设备发生跳闸现象，第一要找出跳闸原因并进行分析，根据原因实施合闸动作；要是强行合闸，如意发生重合闸现象，会给变电设备带来双重伤害。

2.2电压互感器故障电压互感器用于依据变电需求对电压调低，基本都是铺设在非地系统中，电压互感器经常出现的安全问题是由于绕组温度过高导致互感器裂开和毁坏等故障。

电压互感器具有十分重要的作用，不仅关系到变电系统的安全稳定运行，还关系到作业人员的生命安全。
