峰值检波原理
峰值检波原理是一种常用的信号处理技术，广泛应用于通信、雷达、无线电等领域。
它的基本思想是通过检测信号的峰值来获取信号的重要信息，例如信号的幅度、频率等。
在实际应用中，峰值检波原理可以帮助我们提取出所需的信号特征，从而实现信号的识别、分析和处理。
峰值检波原理的核心是寻找信号的最大值点，因为信号的峰值通常包含了信号的重要信息。
在实际应用中，我们可以通过各种算法和技术来实现峰值检测，例如绝对值检波、平方检波、均方根检波等。
这些方法都有各自的特点和适用范围，可以根据实际情况进行选择。
峰值检波原理在通信领域有着重要的应用。
在无线通信系统中，峰值检波可以帮助我们检测信号的强度，从而实现信号的解调和解码。
在雷达系统中，峰值检波可以帮助我们识别目标并获取目标的相关信息。
在数字信号处理中，峰值检波也可以帮助我们实现信号的采样和重构。
除了在通信和雷达领域，峰值检波原理还被广泛应用于医学影像处理、声纳系统、光学测量等领域。
在这些领域中，峰值检波可以帮助我们提取出所需的信号特征，从而实现信号的分析和处理。
总之，峰值检波原理是一种重要的信号处理技术，它可以帮助我们实现信号的检测、识别和处理。
在实际应用中，我们可以根据具体的需求选择合适的峰值检波方法，并结合其他信号处理技术实现更复杂的功能。
希望本文能够帮助读者更好地理解峰值检波原理，并在实际应用中发挥其作用。

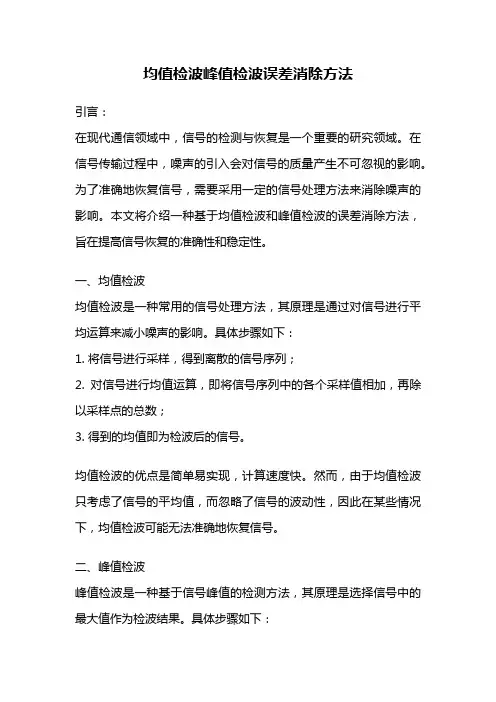

均值检波峰值检波误差消除方法引言：在现代通信领域中，信号的检测与恢复是一个重要的研究领域。
在信号传输过程中，噪声的引入会对信号的质量产生不可忽视的影响。
为了准确地恢复信号，需要采用一定的信号处理方法来消除噪声的影响。
本文将介绍一种基于均值检波和峰值检波的误差消除方法，旨在提高信号恢复的准确性和稳定性。
一、均值检波均值检波是一种常用的信号处理方法，其原理是通过对信号进行平均运算来减小噪声的影响。
具体步骤如下：1. 将信号进行采样，得到离散的信号序列；2. 对信号进行均值运算，即将信号序列中的各个采样值相加，再除以采样点的总数；3. 得到的均值即为检波后的信号。
均值检波的优点是简单易实现，计算速度快。
然而，由于均值检波只考虑了信号的平均值，而忽略了信号的波动性，因此在某些情况下，均值检波可能无法准确地恢复信号。
二、峰值检波峰值检波是一种基于信号峰值的检测方法，其原理是选择信号中的最大值作为检波结果。
具体步骤如下：1. 将信号进行采样，得到离散的信号序列；2. 找出信号序列中的最大值，即为峰值；3. 峰值即为检波后的信号。
峰值检波的优点是能够准确地找到信号中的最大值，并将其作为检波结果。
然而，峰值检波忽略了信号的其他部分，可能无法全面地恢复信号。
三、误差消除方法为了提高信号恢复的准确性和稳定性，可以结合均值检波和峰值检波的优点，采用一种误差消除方法。
具体步骤如下：1. 将信号进行采样，得到离散的信号序列；2. 对信号进行均值检波，得到均值信号；3. 对信号进行峰值检波，得到峰值信号；4. 对均值信号和峰值信号进行比较，选择误差较小的部分作为最终的检波结果。
误差消除方法的优点是综合了均值检波和峰值检波的优点，能够在保留信号波动性的同时减小噪声的影响，提高信号恢复的准确性和稳定性。
结论：本文介绍了一种基于均值检波和峰值检波的误差消除方法，旨在提高信号恢复的准确性和稳定性。
通过综合利用均值检波和峰值检波的优点，可以减小噪声的影响，提高信号恢复的质量。

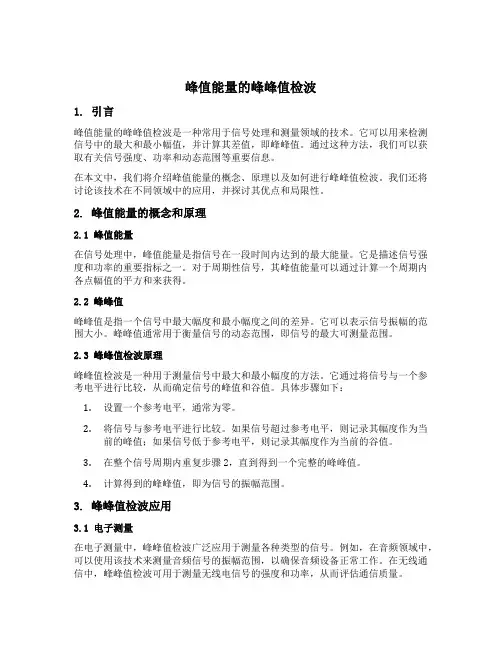

峰值能量的峰峰值检波1. 引言峰值能量的峰峰值检波是一种常用于信号处理和测量领域的技术。
它可以用来检测信号中的最大和最小幅值，并计算其差值，即峰峰值。
通过这种方法，我们可以获取有关信号强度、功率和动态范围等重要信息。
在本文中，我们将介绍峰值能量的概念、原理以及如何进行峰峰值检波。
我们还将讨论该技术在不同领域中的应用，并探讨其优点和局限性。
2. 峰值能量的概念和原理2.1 峰值能量在信号处理中，峰值能量是指信号在一段时间内达到的最大能量。
它是描述信号强度和功率的重要指标之一。
对于周期性信号，其峰值能量可以通过计算一个周期内各点幅值的平方和来获得。
2.2 峰峰值峰峰值是指一个信号中最大幅度和最小幅度之间的差异。
它可以表示信号振幅的范围大小。
峰峰值通常用于衡量信号的动态范围，即信号的最大可测量范围。
2.3 峰峰值检波原理峰峰值检波是一种用于测量信号中最大和最小幅度的方法。
它通过将信号与一个参考电平进行比较，从而确定信号的峰值和谷值。
具体步骤如下：1.设置一个参考电平，通常为零。
2.将信号与参考电平进行比较。
如果信号超过参考电平，则记录其幅度作为当前的峰值；如果信号低于参考电平，则记录其幅度作为当前的谷值。
3.在整个信号周期内重复步骤2，直到得到一个完整的峰峰值。
4.计算得到的峰峰值，即为信号的振幅范围。
3. 峰峰值检波应用3.1 电子测量在电子测量中，峰峰值检波广泛应用于测量各种类型的信号。
例如，在音频领域中，可以使用该技术来测量音频信号的振幅范围，以确保音频设备正常工作。
在无线通信中，峰峰值检波可用于测量无线电信号的强度和功率，从而评估通信质量。
3.2 振动分析在振动分析领域，峰峰值检波可用于测量机械设备的振动幅度。
通过监测设备振动的最大和最小幅度，可以及时发现设备故障和异常。
这对于预防设备损坏、提高生产效率至关重要。
3.3 光学测量在光学测量中，峰峰值检波可以用来评估光信号的强度和稳定性。
例如，在光纤通信中，可以使用该技术来测量光信号的功率范围，并确定光纤传输的质量。

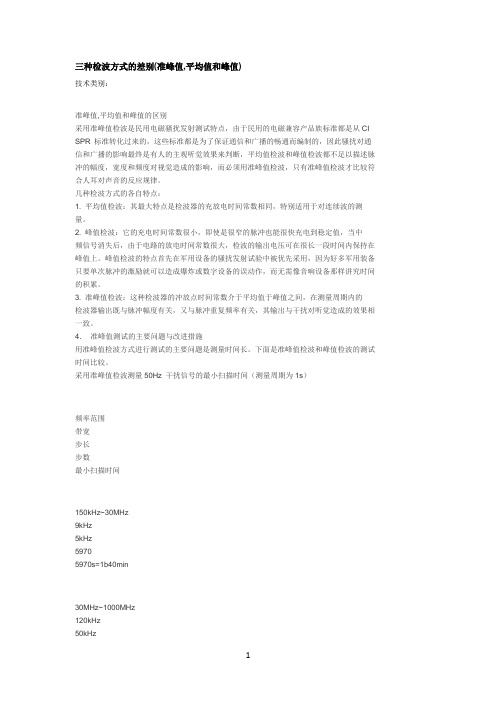

三种检波方式的差别(准峰值,平均值和峰值)技术类别：准峰值,平均值和峰值的区别采用准峰值检波是民用电磁骚扰发射测试特点，由于民用的电磁兼容产品族标准都是从CI SPR 标准转化过来的，这些标准都是为了保证通信和广播的畅通而编制的，因此骚扰对通信和广播的影响最终是有人的主观听觉效果来判断，平均值检波和峰值检波都不足以描述脉冲的幅度，宽度和频度对视觉造成的影响，而必须用准峰值检波，只有准峰值检波才比较符合人耳对声音的反应规律。
几种检波方式的各自特点：1. 平均值检波：其最大特点是检波器的充放电时间常数相同，特别适用于对连续波的测量。
2. 峰值检波：它的充电时间常数很小，即使是很窄的脉冲也能很快充电到稳定值，当中频信号消失后，由于电路的放电时间常数很大，检波的输出电压可在很长一段时间内保持在峰值上。
峰值检波的特点首先在军用设备的骚扰发射试验中被优先采用，因为好多军用装备只要单次脉冲的激励就可以造成爆炸或数字设备的误动作，而无需像音响设备那样讲究时间的积累。
3. 准峰值检波：这种检波器的冲放点时间常数介于平均值于峰值之间，在测量周期内的检波器输出既与脉冲幅度有关，又与脉冲重复频率有关，其输出与干扰对听觉造成的效果相一致。
4．准峰值测试的主要问题与改进措施用准峰值检波方式进行测试的主要问题是测量时间长。
下面是准峰值检波和峰值检波的测试时间比较。
采用准峰值检波测量50Hz 干扰信号的最小扫描时间（测量周期为1s）频率范围带宽步长步数最小扫描时间150kHz~30MHz9kHz5kHz59705970s=1b40min30MHz~1000MHz120kHz50kHz1940019400s=5b23min采用峰值检波法正确测量50Hz 干扰信号的最小扫描时间（测量周期为20ms）频率范围带宽步长步数最小扫描时间150kHz~30MHz9kHz5kHz5970119．4s=2min30MHz~1000MHz120kHz50kHz19400388s=6min由于准峰值测量占用的时间比较长，测试的效率比较低，作为改进，实用中常用峰值检波作第一轮测试，因为三种检波当中，用峰值检波得到的测值应当最高，如果首轮测值比标准给定的准峰值和平均值都要来得低的话，则以后的试验不用进行，便能判定试验已经通过。

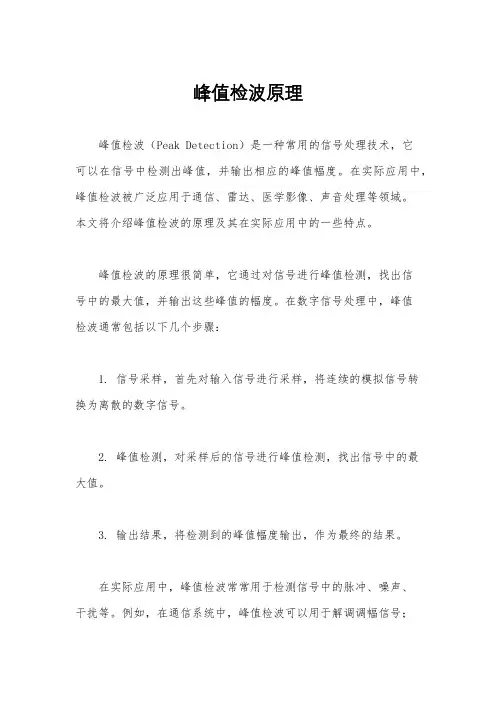

峰值检波原理
峰值检波（Peak Detection）是一种常用的信号处理技术，它
可以在信号中检测出峰值，并输出相应的峰值幅度。
在实际应用中，峰值检波被广泛应用于通信、雷达、医学影像、声音处理等领域。
本文将介绍峰值检波的原理及其在实际应用中的一些特点。
峰值检波的原理很简单，它通过对信号进行峰值检测，找出信
号中的最大值，并输出这些峰值的幅度。
在数字信号处理中，峰值
检波通常包括以下几个步骤：
1. 信号采样，首先对输入信号进行采样，将连续的模拟信号转
换为离散的数字信号。
2. 峰值检测，对采样后的信号进行峰值检测，找出信号中的最
大值。
3. 输出结果，将检测到的峰值幅度输出，作为最终的结果。
在实际应用中，峰值检波常常用于检测信号中的脉冲、噪声、
干扰等。
例如，在通信系统中，峰值检波可以用于解调调幅信号；
在雷达系统中，峰值检波可以用于检测目标的距离和速度；在医学
影像中，峰值检波可以用于检测图像中的异常区域；在声音处理中，峰值检波可以用于检测声音中的爆破声等。
峰值检波具有很高的灵敏度和抗干扰能力，能够有效地提取出
信号中的重要信息。
但是，峰值检波也存在一些局限性，例如对信
号波形的要求较高，对噪声和干扰比较敏感等。
总的来说，峰值检波是一种简单而有效的信号处理技术，它在
实际应用中有着广泛的用途。
通过对信号进行峰值检测，可以有效
地提取出信号中的重要信息，为后续的处理和分析提供有力支持。
希望本文对峰值检波原理有所帮助，谢谢阅读！。

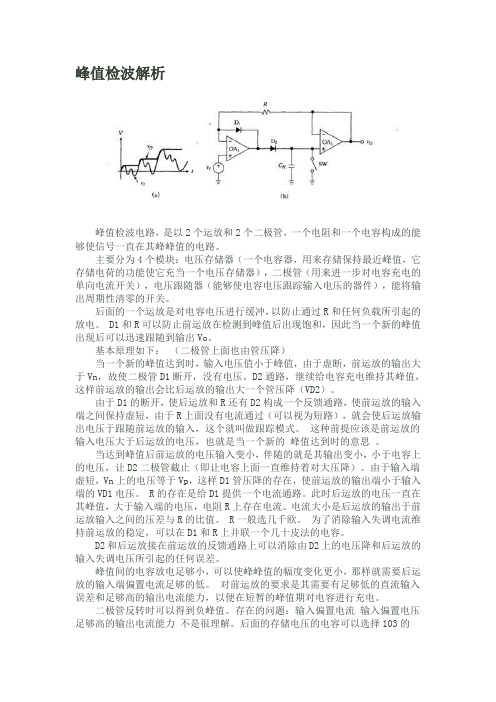

峰值检波解析峰值检波电路，是以2个运放和2个二极管，一个电阻和一个电容构成的能够使信号一直在其峰峰值的电路。
主要分为4个模块：电压存储器（一个电容器，用来存储保持最近峰值，它存储电荷的功能使它充当一个电压存储器），二极管（用来进一步对电容充电的单向电流开关），电压跟随器（能够使电容电压跟踪输入电压的器件），能将输出周期性清零的开关。
后面的一个运放是对电容电压进行缓冲，以防止通过R和任何负载所引起的放电。
D1和R可以防止前运放在检测到峰值后出现饱和，因此当一个新的峰值出现后可以迅速跟随到输出Vo。
基本原理如下：（二极管上面也由管压降）当一个新的峰值达到时，输入电压值小于峰值，由于虚断，前运放的输出大于Vn，故使二极管D1断开，没有电压。
D2通路，继续给电容充电维持其峰值，这样前运放的输出会比后运放的输出大一个管压降（VD2）。
由于D1的断开，使后运放和R还有D2构成一个反馈通路，使前运放的输入端之间保持虚短，由于R上面没有电流通过（可以视为短路），就会使后运放输出电压于跟随前运放的输入，这个就叫做跟踪模式。
这种前提应该是前运放的输入电压大于后运放的电压，也就是当一个新的峰值达到时的意思。
当达到峰值后前运放的电压输入变小，伴随的就是其输出变小，小于电容上的电压，让D2二极管截止（即让电容上面一直维持着对大压降）。
由于输入端虚短，Vn上的电压等于Vp，这样D1管压降的存在，使前运放的输出端小于输入端的VD1电压。
R的存在是给D1提供一个电流通路。
此时后运放的电压一直在其峰值，大于输入端的电压，电阻R上存在电流。
电流大小是后运放的输出于前运放输入之间的压差与R的比值。
R一般选几千欧。
为了消除输入失调电流维持前运放的稳定，可以在D1和R上并联一个几十皮法的电容。
D2和后运放接在前运放的反馈通路上可以消除由D2上的电压降和后运放的输入失调电压所引起的任何误差。
峰值间的电容放电足够小，可以使峰峰值的幅度变化更小，那样就需要后运放的输入端偏置电流足够的低。
包络检波和峰值检波包络检波和峰值检波是电路中使用的两种重要的检波技术。
它们在不同的应用场景下具有不同的优势。
下面将从基本概念开始，分步骤阐述这两种技术的原理和应用。
一、包络检波1.基本概念包络检波是指从一个复合信号中提取出其包络部分的一种技术。
包络部分指信号中的长时间缓变部分，它通常包含了信号的重要信息。
2.原理包络检波的原理是通过用一个窄带滤波器对信号进行滤波，使得只有信号的低频部分能够通过。
这样得到的信号就是原信号的包络部分。
3.应用包络检波被广泛应用于无线通信领域，用于提取调制信号中的信息。
另外，它还可以用于音乐信号的处理，例如把一个乐器的音色从伴奏中分离出来。
二、峰值检波1.基本概念峰值检波是指从信号中提取出其幅度最大的部分的一种技术。
这种技术通常用于测量、监测和保护电路中的信号。
2.原理峰值检波的原理是将信号通过一个快速响应的峰值检测电路，直接提取出信号的峰值。
这种技术的优点是响应速度快，对瞬态信号的检测效果好。
3.应用峰值检波被广泛应用于保护电路、测量仪器和音频系统等领域。
例如，在音响系统中，可以用峰值检波来控制系统音量，避免产生过载失真。
三、包络检波与峰值检波的比较包络检波和峰值检波分别适用于不同的应用场景。
包络检波适用于提取信号的长时间缓变部分，包含了信号的重要信息。
而峰值检波适用于提取信号的瞬态部分，对瞬态信号的检测效果好。
两种技术在不同应用场合下都具有其独特的优势，因此在实践中往往需要根据具体的需求来选择合适的技术。
综上所述，包络检波和峰值检波是电路中广泛应用的两种检波技术。
本文从基本概念、原理和应用等方面对这两种技术进行了分步骤的阐述，希望能够帮助读者更好地理解这两种技术的特点和应用场景。

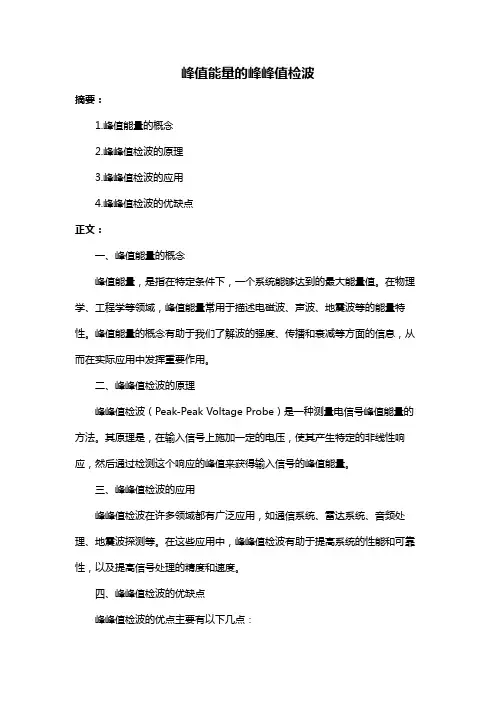

峰值能量的峰峰值检波
摘要：
1.峰值能量的概念
2.峰峰值检波的原理
3.峰峰值检波的应用
4.峰峰值检波的优缺点
正文：
一、峰值能量的概念
峰值能量，是指在特定条件下，一个系统能够达到的最大能量值。
在物理学、工程学等领域，峰值能量常用于描述电磁波、声波、地震波等的能量特性。
峰值能量的概念有助于我们了解波的强度、传播和衰减等方面的信息，从而在实际应用中发挥重要作用。
二、峰峰值检波的原理
峰峰值检波（Peak-Peak Voltage Probe）是一种测量电信号峰值能量的方法。
其原理是，在输入信号上施加一定的电压，使其产生特定的非线性响应，然后通过检测这个响应的峰值来获得输入信号的峰值能量。
三、峰峰值检波的应用
峰峰值检波在许多领域都有广泛应用，如通信系统、雷达系统、音频处理、地震波探测等。
在这些应用中，峰峰值检波有助于提高系统的性能和可靠性，以及提高信号处理的精度和速度。
四、峰峰值检波的优缺点
峰峰值检波的优点主要有以下几点：
1.能够准确测量信号的峰值能量，有助于评估信号的质量和强度；
2.具有较高的测量精度和稳定性，能够在各种环境下保持良好的性能；
3.结构简单，易于实现和维护。
然而，峰峰值检波也存在一些缺点，如：
1.对输入信号的非线性响应可能导致信号的失真；
2.在某些应用场景中，峰峰值检波可能无法满足较高的测量要求。
总之，峰峰值检波作为一种测量峰值能量的方法，在多个领域具有广泛的应用价值。

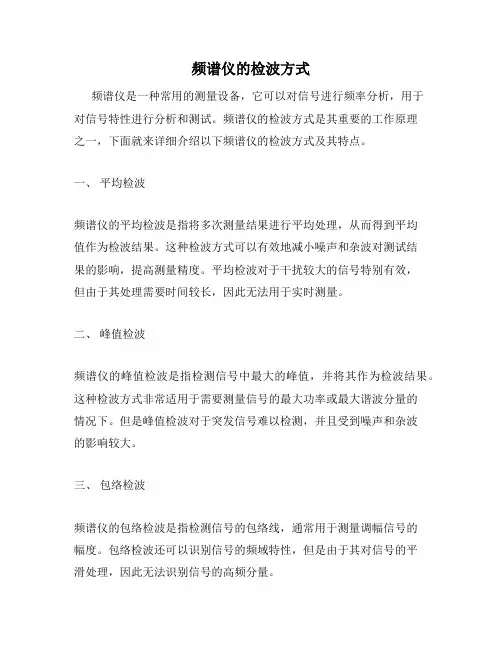

频谱仪的检波方式
频谱仪是一种常用的测量设备，它可以对信号进行频率分析，用于
对信号特性进行分析和测试。
频谱仪的检波方式是其重要的工作原理
之一，下面就来详细介绍以下频谱仪的检波方式及其特点。
一、平均检波
频谱仪的平均检波是指将多次测量结果进行平均处理，从而得到平均
值作为检波结果。
这种检波方式可以有效地减小噪声和杂波对测试结
果的影响，提高测量精度。
平均检波对于干扰较大的信号特别有效，
但由于其处理需要时间较长，因此无法用于实时测量。
二、峰值检波
频谱仪的峰值检波是指检测信号中最大的峰值，并将其作为检波结果。
这种检波方式非常适用于需要测量信号的最大功率或最大谐波分量的
情况下。
但是峰值检波对于突发信号难以检测，并且受到噪声和杂波
的影响较大。
三、包络检波
频谱仪的包络检波是指检测信号的包络线，通常用于测量调幅信号的
幅度。
包络检波还可以识别信号的频域特性，但是由于其对信号的平
滑处理，因此无法识别信号的高频分量。
四、德州仪器（TI）独有的 Hanning 窗口函数检波
Hanning 窗口函数可以将信号进行加权处理，从而减小信号边缘的衰减，提高信号测量的精度。
TI独有的 Hanning 窗口函数检波方式结合了平
均检波和峰值检波的优点，可以快速准确地检测信号并提高测量精度。
综上所述，频谱仪的检波方式各有特点，根据测试需要进行选择。
平
均检波和 Hanning 窗口函数检波适用于精度要求较高的测试场合，峰
值检波适用于需要测量信号的最大值的场合，包络检波适用于信号调
幅幅度测量。
