峰值检波器电路的设计

简述二极管峰值包络检波器工作原理
二极管峰值包络检波器是一种检波器,用于检测电路中的高频信号。

其工作原理基于二极管的特性,即当二极管的正向电压超过其正向导通电压时,二极管会发出峰值包络信号。

二极管峰值包络检波器的工作原理如下:
1. 将正极和负极连接在一起,将二极管连接到交流电源负极上,并控制正极上的正向电压,使其不超过二极管的正向导通电压。

2. 当正极上的正向电压超过二极管的正向导通电压时,二极管会发生正向电阻放电,向电源负极发出峰值包络信号。

3. 由于二极管的正向电阻,当正向电压减小时,峰值包络信号也会减小。

4. 通过屏幕或显示器可以检测到输出信号的峰值包络。

需要注意的是,二极管峰值包络检波器的主要缺点是其输出信号的频率较低,而且存在非线性失真。

因此,一般用于检测低频信号。

峰值检波器电路的设计-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN峰值检波器电路的设计第一章绪论检波器，是检出波动信号中某种有用信息的装置。

用于识别波、振荡或信号存在或变化的器件。

检波器通常用来提取所携带的信息。

检波器分为包络检波器和同步检波器。

前者的输出信号与输入信号包络成对应关系，主要用于标准调幅信号的解调。

后者实际上是一个模拟相乘器，为了得到解调作用，需要另外加入一个与输入信号的载波完全一致的振荡信号（相干信号）。

同步检波器主要用于单边带调幅信号的解调或残留边带调幅信号的解调。

从调幅波中恢复调制信号的电路，也可称为幅度解调器。

与调制器一样，检波器必须使用非线性元件，因而通常含有二极管或非线性放大器。

检波器分为包络检波器和同步检波器。

前者的输出信号与输入信号包络成对应关系，主要用于标准调幅信号的解调。

后者实际上是一个模拟相乘器，为了得到解调作用，需要另外加入一个与输入信号的载波完全一致的振荡信号（相干信号）。

同步检波器主要用于单边带调幅信号的解调或残留边带调幅信号的解调。

检波器的构成检波器的作用包络检波器电路图1是典型的包络检波电路。

由中频或高频放大器来的标准调幅信号ua(t)加在L1C1回路两端。

经检波后在负载RLC上产生随ua(t)的包络而变化的电压u(t)，其波形如图2所示。

这种检波器的输出u(t)与输入信号ua(t)的峰值成正比,所以又称峰值检波器。

包络检波器波形包络检波器的工作原理可用图2的波形来说明。

在t1<t<t2时间内,输入信号瞬时值ua(t)大于输出电压u(t)，二极管导通,电容C通过二极管正向电阻ri充电,u(t)增大;在t2<t<t3时间内,ua(t)小于u(t)，二极管截止，C 通过RL放电，因此u(t)下降；到t3以后,二极管又重新导电,这一过程照此重复不已。

只要RLC选择恰当,就可在负载RLC上得到与输入信号包络成对应关系的输出电压u (t)。

精密峰峰值检测电路
精密峰峰值检测电路电原理图如图1所示。

图1 精密峰峰值检测电路
峰值检波的原理
交流信号从TL084引脚3输入，根据运放的虚短法则引脚2具有与引脚3同样的波形；U1B 是电压跟随器，引脚7的电压幅值与电容C1上的电压相同（加一级跟随的作用是用这个跟随器提供电流支持）。

当引脚3的电压大于电容C1电压时，电阻R2上产生压降，电流从左到右。

根据运放的虚断法则引脚2不能提供电流，并且D2反偏也不会导通。

为了维持平衡只有提升R2右端的电压（既是电容C1的电压），这个充电电流从U1A的引脚1经过D1进行。

当引脚3的电压低于电容C1电压时，电阻R2上产生压降，电流从右到左。

根据运放的虚断法则引脚2不能提供电流，则这个电流只有经过D2进入U1A。

由于电压跟随器输出电压与电容C1上的电压相同，二极管D1截止，电容不能导过D1放电，电压得到保护。

电容C1有一个放电电阻R1，RC的放电时间常数τ为100ms，1S后如果没有脉冲过来则放电到电压0V。

峰峰值检测波形如图2所示。

图2 精密峰峰值检测电路工作电压波形。

峰值检测电路(二)1．基本得峰值检测电路本实验以峰值检测器为例, 说明可利用反馈环改进非线性得方法。

峰值检测器就是用来检测交流电压峰值得电路, 最简单得峰值检测器依据半波整流原理构成电路。

如实图4、１所示, 交流电源在正半周得一段时间内, 通过二极管对电容充电，使电容上得电压逐渐趋近于峰值电压。

只要RC 足够大,可以认为其输出得直流电压数值上十分接近于交流电压得峰值。

图4、1 简单峰值检测电路这种简单电路得工作过程就是, 在交流电压得每一周期中, 可分为电容充电与放电两个过程。

在交流电压得作用下, 在正半周得峰值附近一段时间内, 通过二极管对电容 C 充电,而在其它时段电容 C 上得电压将对电阻 R 放电。

当然,当外界交流电压刚接上时,需要经历多个周期, 多次充电, 才能使输出电压接近峰值。

但就是，困难在于二极管就是非线性元(器）件，它得特性曲线如实图4、2所示。

当交流电压较小时,检测得得直流电压往往偏离其峰值较多。

图4、2 二极管特性曲线这里得泄放电阻Ｒ，就是指与 C 并联得电阻、下一级得输入电阻、二极管得反向漏电阻、以及电容及电路板得漏电等效电阻。

不难想到，放电就是不能完全避免得。

同时, 适当得放电也就是必要得。

特别就是当输入电压变小时, 通过放电才能使输出电压再次对应于输入电压得峰值。

实际上, 检测器得输出电压大小与峰值电压得差别与泄放电流有关。

仅当泄放电流可不计时, 输出电压才可认为就是输入电压得峰值。

用于检测仪器中得峰值检测器要求有较高得精度。

检测仪器通常 R 值很大,且允许当输入交流电压取去后可有较长得时间检波输出才恢复到零。

可以用较小得电容，从而使峰值电压建立得时间较短。

本实验得目得, 在于研究如何用运算放大器改进峰值检测器, 进一步了解运算放大器之应用。

２.峰值检测电路得改进为了避免次级输入电阻得影响, 可在检测器得输出端加一级跟随器(高输入阻抗）作为隔离级(实图4、3)。

图４、３峰值检测器改进电路(一)也可以按需要加一可调得泄放电阻。

峰值检波的各种设计峰值检波器被广泛应用于信号处理和测量领域，用于检测信号的最大幅值或峰值。

在本文中，将介绍峰值检波器的各种设计方案。

1.简单整流电路：最简单的峰值检波器设计是通过使用一个整流电路。

整流电路将信号的负半周期变为正半周期，并输出信号的最大峰值。

然而，这种方法不能精确地检测到信号的准确峰值，因为整流后的信号仍然是一个脉冲列，无法得到真实的峰值幅值。

2.峰值保持电路：为了实现准确测量信号的峰值幅值，可以使用峰值保持电路。

峰值保持电路的基本原理是通过一个电容器来存储信号的峰值，然后在一个锁存电路中保持该值直到下一个峰值出现。

这种设计能够准确地测量信号的峰值幅值，并且具有快速反应的特点。

3.过零比较器设计：过零比较器峰值检测电路是一种常用的设计方案，特别适用于高频信号的峰值检测。

该电路将信号和一个参考电平进行比较，当信号超过或等于参考电平时，输出一个脉冲。

通过对输入信号进行红外采样，可以获得信号的真实峰值幅值。

4.前沿检测电路：前沿检测电路是一种基于信号边沿的设计方案。

该电路检测信号从低电平到高电平的跳变，然后输出一个脉冲，代表信号的峰值幅值。

该设计适用于矩形波形等具有明显边沿的信号。

5.峰均值检测器：峰均值检测器是一种结合了峰值检测和均值滤波的设计方案。

该电路通过使用一个低通滤波器来对信号进行滤波，然后使用一个峰值检测器来得到信号的峰值幅值。

这种设计能够准确地测量信号的瞬态峰值，并且可以平滑信号的波动。

总结起来，峰值检波器的设计方案包括简单整流电路、峰值保持电路、过零比较器设计、前沿检测电路和峰均值检测器。

不同的设计方案适用于不同类型的信号和应用场景。

峰值检波器的选择应该基于对系统性能要求的理解和对特定应用的需求的考虑。

峰值包络检波器检波原理及失真分析峰值包络检波器（Peak Envelope Detector）是一种常用的信号检波器，用于提取连续波中的包络信号。

它在实际电路中广泛应用于无线通信系统、音频处理以及振动测量等领域。

本篇文章将介绍峰值包络检波器的工作原理，并对其可能出现的失真进行分析。

首先，在整流阶段，输入信号经过一个非线性元件，通常是二极管或晶体管。

这个非线性元件将负半周信号转化为正半周信号，使得原始信号变为一个全波整流信号。

接下来，在低通滤波阶段，全波整流信号经过一个低通滤波器，用于去除高频分量。

低通滤波器的作用是平滑整流信号，提取出包络信号。

首先，幅度失真是由于非线性元件的存在导致的。

实际的二极管或晶体管并非完全理想的，它们具有一定的非线性特性。

这种非线性特性使得在输入信号较小时，输出信号的整流效果较差，从而引起幅度失真。

其次，相位失真是由于低通滤波器的存在导致的。

低通滤波器需要一定的时间来响应输入信号的变化，因此会引起输出信号的相位滞后。

这种相位滞后可能会导致包络信号的形态发生改变，从而引起相位失真。

为了减小幅度失真和相位失真，可以采取一些措施。

在非线性元件的选择上，可以选择具有较小非线性特性的二极管或晶体管，使得幅度失真较小。

在低通滤波器的设计上，可以选择具有较小的时延和相位失真的滤波器，使得相位失真较小。

此外，还可以采用自适应控制的方法，根据信号的幅度变化调整非线性元件的工作状态，从而提高峰值包络检波器的性能。

总结起来，峰值包络检波器是一种广泛应用于信号处理领域的常用检波器。

它通过整流和低通滤波的方式提取出输入信号的包络信号。

然而，在实际应用中可能会引起幅度失真和相位失真。

为了减小失真，可以采取一些措施，如选择合适的非线性元件和低通滤波器，以及采用自适应控制的方法。

通过这些方法，可以提高峰值包络检波器的性能，更好地应对实际应用的需求。

峰值检波器电路工作原理
峰值检波器电路的工作原理是基于非线性元件的特性。

非线性元件通常是二极管或晶体管。

当输入信号的电压超过非线性元件的正向电压阈值时，非线性元件开始导通。

导通时，非线性元件的电流随着输入信号的电压增加而迅速增加，从而实现对输入信号峰值的检测。

实现峰值检波的电路有多种形式，下面将介绍其中两种常见的电路结构。

1.二极管峰值检波电路
二极管峰值检波电路由一个二极管和一个电容组成。

二极管的阳极连接到输入信号，阴极连接到电容的正极，电容的负极连接到地。

输出信号通过电容上的电压实现。

当输入信号超过二极管的正向电压阈值时，二极管导通，电容开始充电。

电容充电到输入信号峰值后，二极管截止，电容保持充电状态，并输出信号。

2.晶体管峰值检波电路
晶体管峰值检波电路由一个晶体管和一个电容组成。

晶体管的基极连接到输入信号，发射极连接到电容的正极，电容的负极连接到地。

输出信号通过电容上的电压实现。

晶体管起放大作用，放大输入信号的幅度，使得电容能够更快地充电。

当输入信号超过晶体管的基极-发射极电压阈值时，晶体管开始导通，电容开始充电。

电容充电到输入信号峰值后，晶体管截止，电容保持充电状态，并输出信号。

峰值检波器电路原理峰值检波器工作原理：峰值检波器，它是一个能记忆信号峰值的电路，其输出电压的大小, 一直追随输入信号的峰值，而且保持在输入信号的最大峰值。

峰值检波器电路当V1 > V。

时：信号由（+ ）端加入，OPA的输出Va为正电压，二级电容C充电一直充至与Vi相等之电压。

（当D导电时此电路作用如同一电压跟随器）当V1 〈V。

时：管D导通，于是输出电流经D对OPA的输出Va为逆向偏压，相当于开路，于是电容C既不充电也不放电，维持于输入之最大值电压F图为输出与输入的充放电情形，其中输出波形V。

，一直保持在输入波形Vi的最大峰值。

峰值检波、准峰值检波和平均值检波的区别采用准峰值检波是民用电磁骚扰发射测试特点，由于民用的电磁兼容产品族标准都是从CISPR 标准转化过来的，这些标准都是为了保证通信和广播的畅通而编制的，因此骚扰对通信和广播的影响最终是有人的主观听觉效果来判断，平均值检波和峰值检波都不足以描述脉冲的幅度，宽度和频度对视觉造成的影响，而必须用准峰值检波，只有准峰值检波才比较符合人耳对声音的反应规律。

几种检波方式的各自特点：1.平均值检波：其最大特点是检波器的充放电时间常数相同，特别适用于对连续波的测量。

2.峰值检波：它的充电时间常数很小，即使是很窄的脉冲也能很快充电到稳定值，当中频信号消失后，由于电路的放电时间常数很大，检波的输出电压可在很长一段时间内保持在峰值上。

峰值检波的特点首先在军用设备的骚扰发射试验中被优先采用，因为好多军用装备只要单次脉冲的激励就可以造成爆炸或数字设备的误动作，而无需像音响设备那样讲究时间的积累。

3.准峰值检波：这种检波器的冲放点时间常数介于平均值于峰值之间，在测量周期内的检波器输出既与脉冲幅度有关，又与脉冲重复频率有关，其输出与干扰对听觉造成的效果相一致。

4．准峰值测试的主要问题与改进措施用准峰值检波方式进行测试的主要问题是测量时间长。

表 1 是准峰值检波和峰值检波的测试时间比较。

大信号检波器电路--串联型二极管峰值包络检波器大信号（0.5V以上）检波器，也称包络检波器。

1、串联型二极管峰值包络检波器该种检波器的原理电路如图5.5-10A所示。

在电路中，信号源U1、二极管VD和检波负载RLCL是串联相接的，故称之为串联型二极管峰值包络检波器。

电路是利用VD单向导电和检波负载RLCL充放电而工作的。

VD的寻通与否决定于高频输入电压U1和输出电压UO（即电容CL上的电压UCL）之差（U1-U 0），在高频信号正半周（U1-U0）﹥0期间VD导通，流过VD的高频电流ID对CL导通时充电，充电时间常数为RDCL（RD很小为VD导通时的内阻）很小，U0在很短时间内就接近高频电压最大值。

在（U 1-U0）﹤0期间，VD截止，电容CL通过RL放电，由于放电时间常数RLCL（》RDCL）远大于高频信号周期，故放电很慢，这样不煌地循环反复充放电，就得到如图5.5-10B中电压波形。

由于U0与U1的幅度相当接近，峰值包络检波由此而得名。

图5.5-10C为检波二极管电流电压波形，ID呈脉冲状，其幅度随U1包络的变化而变化，ID中含有的平均电流UDEV在负载RL上的压降即为输出电压UO。

可以证明，当U1=UC（1+MACOSOT）COSOCT时UO中调制信号分量UOO为：式中θ为二极管导通时通角之半，它为仅与RD与RL有关的一个常数。

θ、RL、RD三者的关系为：R1D决定于θ，即取决于RD/RL，因此，也可根据RD/RL值，通过表5.5-3查出R1D值。

包络检波器常有两种非线性失真：一是对角切割失真、二是负峰切割失真。

图5.5-11示出对角切割失真情况。

产生该种失真的原因是检波电路的时间常数RLCL选得过大，以使电容CL的放电速率跟不上包络变化速率所造成的。

为了避免对角切割失真的产生，对于单音调制选取时间常数RLCL时必须满足下式上式表明，MA的欧越大，包络下降速度越快，避免产生对角切割失真所要求的RLCL值就越小。

课程设计(论文)题目名称设计峰值检测电路课程名称电气测量技术与仪器课程设计学生姓名学号系、专业电气工程系指导教师2014年12月27日邵阳学院课程设计（论文）任务书注：1．此表由指导教师填写，经系、教研室审批，指导教师、学生签字后生效；2．此表1式3份，学生、指导教师、教研室各1份。

指导教师（签名）：学生（签名）：邵阳学院课程设计（论文）评阅表学生姓名学号系电气工程系专业班级题目名称设计峰值检测电路课程名称电气测量技术与仪器一、学生自我总结二、指导教师评定注：1、本表是学生课程设计（论文）成绩评定的依据，装订在设计说明书（或论文）的“任务书”页后面；2、表中的“评分项目”及“权重”根据各系的考核细则和评分标准确定。

摘要本设计介绍了峰值检测系统的设计原理、软硬件设计方法及系统性能指标调试方法。

被测信号经传感器转化为电信号，再经运放AD620和OP07放大、LF398采样/保持后进行A/D转化和信号处理后数字显示输出。

研究的主要内容有：方案论证、硬件设计、软件设计、系统实物调试。

硬件设计主要有小信号放大电路、峰值采样/保持及采样控制电路、程控放大电路、AD转换电路、自动量程切换电路、LCD显示电路、电源电路和单片机最小系统。

关键词：峰值检测；程控放大；采样/保持电路；LF398目录摘要 (I)绪论 (1)1峰值检测基本原理 (2)2 系统方案设计 (2)2.1 系统总体框图设计 (2)2.2 峰值检测方案设计和论证 (3)3 硬件设计 (5)3.1 单片机A/D转换电路和LCD接口电路 (5)3.1.1 ATMEGA16简介 (5)3.1.2 ATMEGA16的管脚分布及功能 (5)3.1.3 LCD1602的接口电路 (5)3.2 小信号放大电路 (6)3.3 程控放大及量程转换电路........................... 错误!未定义书签。

4 软件设计 (9)4.1 ATMEGA16单片机的模数转换器ADC介绍 (9)4.2 系统软件框图设计 (9)5 系统仿真调试与分析 (11)6 总结 (12)7 参考文献 (13)附录 (13)附录A 系统总体电路图 (14)附录B PCB板图 (14)附录C 实物图 (15)致谢 (16)绪论峰值检测是电子测量、自动化仪表以及其它相关技术领域常会遇到的问题。

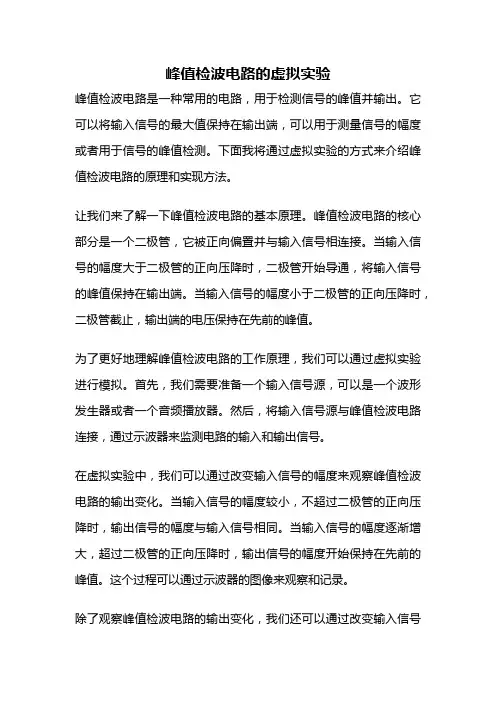

峰值检波电路的虚拟实验峰值检波电路是一种常用的电路，用于检测信号的峰值并输出。

它可以将输入信号的最大值保持在输出端，可以用于测量信号的幅度或者用于信号的峰值检测。

下面我将通过虚拟实验的方式来介绍峰值检波电路的原理和实现方法。

让我们来了解一下峰值检波电路的基本原理。

峰值检波电路的核心部分是一个二极管，它被正向偏置并与输入信号相连接。

当输入信号的幅度大于二极管的正向压降时，二极管开始导通，将输入信号的峰值保持在输出端。

当输入信号的幅度小于二极管的正向压降时，二极管截止，输出端的电压保持在先前的峰值。

为了更好地理解峰值检波电路的工作原理，我们可以通过虚拟实验进行模拟。

首先，我们需要准备一个输入信号源，可以是一个波形发生器或者一个音频播放器。

然后，将输入信号源与峰值检波电路连接，通过示波器来监测电路的输入和输出信号。

在虚拟实验中，我们可以通过改变输入信号的幅度来观察峰值检波电路的输出变化。

当输入信号的幅度较小，不超过二极管的正向压降时，输出信号的幅度与输入信号相同。

当输入信号的幅度逐渐增大，超过二极管的正向压降时，输出信号的幅度开始保持在先前的峰值。

这个过程可以通过示波器的图像来观察和记录。

除了观察峰值检波电路的输出变化，我们还可以通过改变输入信号的频率来了解电路的频率响应。

当输入信号的频率较低时，峰值检波电路的输出信号基本上与输入信号保持一致。

然而，当输入信号的频率逐渐增大时，由于二极管的导通和截止时间，输出信号的幅度会有所下降。

这个现象是由于二极管的响应时间限制所导致的。

在虚拟实验中，我们还可以尝试改变峰值检波电路的参数，比如使用不同类型的二极管或改变偏置电压。

这些变化可能会对电路的性能和输出结果产生影响。

通过不断调整和实验，我们可以更好地理解峰值检波电路的工作原理和性能。

总结起来，峰值检波电路是一种常用的电路，可以用于检测信号的峰值并输出。

通过虚拟实验，我们可以更好地理解电路的工作原理和性能。

虚拟实验为我们提供了一个方便、安全和经济的方式来学习和探索电路的特性。

目录第一章检波电路的基本概念 (1)1.1 检波电路的基本概念 (1)第二章检波电路的设计目的与要求 (1)2.1 检波电路设计目的 (1)2.2 检波电路设计的实验环境 (1)2.3 检波电路设计的预备知识 (1)2.4 检波电路设计要求 (2)第三章二极管检波电路设计内容 (2)3.1 二极管检波电路原理设计 (2)3.2 设计电路，并绘出电路图 (4)3.3 总结 (6)参考文献 (7)附录：器件清单 (8)第一章检波电路的基本概念1.1检波电路的基本概念调幅信号的解调就是从已调波信号中还原出原调制信号,这个过程是调制的逆过程,称为振幅检波,简称为检波。

从频谱关系看，调幅是把调制信号的频谱搬移到高频载波附近：检波则是把已调波中的边带信号不失真地从高频载波附近搬移到原来的位置，因此检波电路也是频谱搬移电路。

检波方法可分为两大类：包络检波和同步检波。

包络检波是指检波器的输出电压直接反映高频调幅波包络变化规律的一种检波方法。

由于普通调幅波的包络反映了调制信号的规律，与调制信号成正比，因此包络检波适用于普通调幅波的解调。

第二章检波电路的设计目的与要求2.1 检波电路设计目的本次课程设计是设计一个简单的二极管检波电路，通过本次设计，掌握高频电子线路的设计方法，并将其与仿真联系起来，理论与实践相结合，培养独立设计能力。

2.2检波电路设计的实验环境硬件要求能运行Windows 9.X以上操作系统的微机系统。

EWB仿真操作系统。

2.3 检波电路设计的预备知识熟悉EWB仿真操作系统，及高频电子线路课程。

2.4 检波电路设计要求按课程设计指导书提供的课题，按照要求设计电路，计算电路的参数，完成课程设计。

第三章 二极管检波电路设计内容3.1 二极管检波电路原理设计（1）原理电路及工作原理图1―1(a)是二极管峰值包络检波器的原理电路。

它是由输入回路、二极管VD 和RC 低通滤波器组成。

在该电路中一般要求输入信号的幅度在0.5V 以上，所以二极管处于大信号工作状态，又称为大信号检波电路。

峰值检波器电路原理峰值检波器工作原理：峰值检波器，它是一个能记忆信号峰值的电路，其输出电压的大小，一直追随输入信号的峰值，而且保持在输入信号的最大峰值。

峰值检波器电路当V1〉V。

时：信号由（+）端加入，OPA的输出Va为正电压，二级管D导通，于是输出电流经D对电容C充电一直充至与Vi相等之电压。

（当D导电时此电路作用如同—电压跟随器）当V1〈V。

时：OPA的输出Va为逆向偏压，相当于开路，于是电容C既不充电也不放电，维持于输入之最大值电压下图为输出与输入的充放电情形，其中输出波形V。

，一直保持在输入波形Vi的最大峰值。

峰值检波、准峰值检波和平均值检波的区别采用准峰值检波是民用电磁骚扰发射测试特点，由于民用的电磁兼容产品族标准都是从CISPR标准转化过来的，这些标准都是为了保证通信和广播的畅通而编制的，因此骚扰对通信和广播的影响最终是有人的主观听觉效果来判断，平均值检波和峰值检波都不足以描述脉冲的幅度，宽度和频度对视觉造成的影响，而必须用准峰值检波，只有准峰值检波才比较符合人耳对声音的反应规律。

几种检波方式的各自特点：1. 平均值检波：其最大特点是检波器的充放电时间常数相同，特别适用于对连续波的测量。

2. 峰值检波：它的充电时间常数很小，即使是很窄的脉冲也能很快充电到稳定值，当中频信号消失后，由于电路的放电时间常数很大，检波的输出电压可在很长一段时间内保持在峰值上。

峰值检波的特点首先在军用设备的骚扰发射试验中被优先采用，因为好多军用装备只要单次脉冲的激励就可以造成爆炸或数字设备的误动作，而无需像音响设备那样讲究时间的积累。

3. 准峰值检波：这种检波器的冲放点时间常数介于平均值于峰值之间，在测量周期内的检波器输出既与脉冲幅度有关，又与脉冲重复频率有关，其输出与干扰对听觉造成的效果相一致。

4．准峰值测试的主要问题与改进措施用准峰值检波方式进行测试的主要问题是测量时间长。

表1是准峰值检波和峰值检波的测试时间比较。

峰值检波器电路原理峰值检波器的原理基于二极管的非线性特性。

当输入信号的电压大于二极管的压降时，二极管会导通并将信号传递到输出端，而当输入信号的电压小于二极管的压降时，二极管会截止并输出为零。

因此，只有当输入信号的波峰高于二极管的压降时，峰值检波器才能输出正的峰值电压。

该电路由一个二极管、一个电容和一个负载电阻组成。

二极管被正向偏置，其正极连接到输入信号源，负极连接到负载电阻上。

电容与二极管并联，接在负载电阻的另一端。

输出电压是通过负载电阻与电容器之间的电压分压得到的。

当输入信号的电压波峰高于二极管的压降时，二极管导通，电容器开始充电。

电容器的电压将迅速上升，直到达到输入信号的峰值电压。

当输入信号的电压开始下降时，电容器会慢慢放电，输出电压也会随之降低。

当下一个输入信号的电压又高于二极管的压降时，电容器会再次充电，输出电压也会再次达到峰值。

然而，由于电容器的充放电过程需要一定的时间，导致输出电压不能完全跟随输入信号的变化。

这是峰值检波器的一个缺点。

为了解决这个问题，可以向电容器并联一个放电电阻，从而加快电容器的放电速度。

除了基本的峰值检波器电路，还有一些改进的设计。

一种常用的改进电路是滞环峰值检波器。

滞环峰值检波器使用一个操作放大器和两个二极管来实现更精确的峰值检测。

同时，还有基于运算放大器和其他元件的峰值检测电路，能够在更宽的频率范围内实现高精度的峰值检测。

综上所述，峰值检波器是一种用于检测信号峰值并输出峰值电压的电路。

它利用二极管的非线性特性，并通过充电和放电过程来实现对输入信号峰值的测量。

峰值检波器在电子设备中有着广泛的应用，为信号处理和测量提供了重要的功能。
