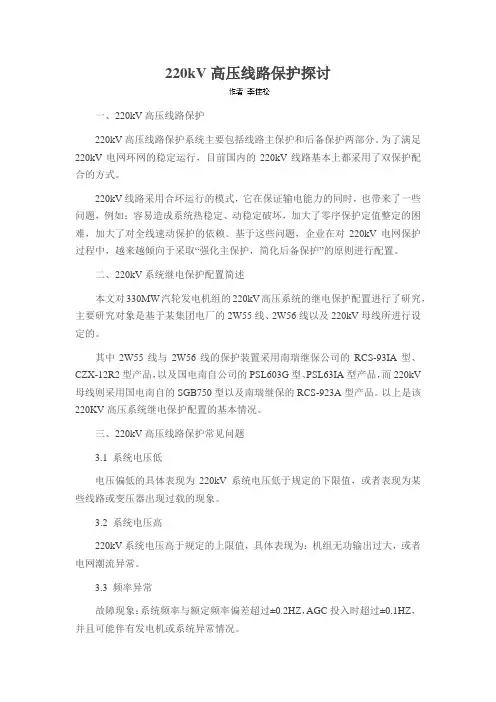

220kV高压线路保护探讨
一、220kV高压线路保护
220kV高压线路保护系统主要包括线路主保护和后备保护两部分。为了满足220kV电网环网的稳定运行，目前国内的220kV线路基本上都采用了双保护配合的方式。
220kV线路采用合环运行的模式，它在保证输电能力的同时，也带来了一些问题，例如：容易造成系统热稳定、动稳定破坏，加大了零序保护定值整定的困难，加大了对全线速动保护的依赖。基于这些问题，企业在对220kV电网保护过程中，越来越倾向于采取“强化主保护，简化后备保护”的原则进行配置。
二、220kV系统继电保护配置简述
本文对330MW汽轮发电机组的220kV高压系统的继电保护配置进行了研究，主要研究对象是基于某集团电厂的2W55线、2W56线以及220kV母线所进行设定的。
其中2W55线与2W56线的保护装置采用南瑞继保公司的RCS-93IA型、CZX-12R2型产品，以及国电南自公司的PSL603G型、PSL63IA型产品，而220kV母线则采用国电南自的SGB750型以及南瑞继保的RCS-923A型产品。以上是该220KV高压系统继电保护配置的基本情况。
三、220kV高压线路保护常见问题
3.1 系统电压低
电压偏低的具体表现为220kV系统电压低于规定的下限值，或者表现为某些线路或变压器出现过载的现象。
3.2 系统电压高
220kV系统电压高于规定的上限值，具体表现为：机组无功输出过大，或者电网潮流异常。
3.3 频率异常
故障现象：系统频率与额定频率偏差超过±0.2HZ，AGC投入时超过±0.1HZ，并且可能伴有发电机或系统异常情况。 3.4 系统振荡
该故障的判定依据是电流、电压、有功、无功指示均作周期性摆动，电灯忽明忽暗，或者机组及主变发出有节奏的轰鸣声。
3.5 开关跳闸
故障现象：微机保护装置“装置动作”光字牌亮，事故、报警音响，CRT上跳闸开关红闪，光字牌按纽红闪；监控系统上跳闸线路三相电流、功率指示均为零；故障单元光字牌中“某保护动作”、“重合闸动作”等光字牌红闪；故障录波器录波动作，中央信号“故障录波动作”光字亮。
Power Technology
︱260︱2017年12期 500kV超高压输电线路运行维护管理
张 卓 湖北省电力公司检修公司宜昌运维分部，湖北 宜昌 443000 摘要：随着国民经济的快速发展，社会生产与生活对于电的需求量与日俱增，电压等级也随之提升。而在区域供电、全国联网中，500kV超高压输电线路所发挥的作用是至关重要的，为了维护供电安全，提高用电可靠性，采取有效措施加强500kV超高压输电线路运行维护管理，成为当今供电行业关注的焦点。本文阐述了影响500kV超高压输电线路运行的主要因素，并分别从维护和管理方面提出了有效对策。 关键词：500kV超高压；输电线路；运行维护管理 中图分类号：TM726 文献标识码：B 文章编号：1006-8465（2017）12-0260-01 引言 经过几十年的努力，我国500kV超高压输电网络日益完善，为了进一步确保其运行安全，必须采取有效维护管理手段。但是因为500kV超高压输电线路普遍布设于野外，加之不易管理、运行风险高，一旦发生故障影响范围广等特点，给提高运行维护管理效率增加了难度。相关人员必须清晰意识影响500kV超高压输电线路运行安全的因素，并积极采取有效措施予以应对。 1 影响500kV超高压输电线路运行安全的因素 1.1 自然因素 首先，相较于低压电力线路，500kV超高压输电线路的分布更广、架空更高，且线路更长，也因此更容易遭受雷击；其次，强风、暴雨等恶劣天气，容易使500kV超高压输电线路发生导线舞动甚至杆塔位移，进而造成跳闸、倒塔故障；最后，在部分工业发达地区以及盐碱地区，工业废气的排放、盐碱、粉尘等污染物得影响，都会给500kV超高压输电线路的安全运行带来隐患。 1.2 外力因素 外力因素是指人为伤害对500kV超高压输电线路带来的影响，例如：施工单位在进行开山炸石等工程作业时，因操作不当造成线路杆塔受损；拉线装置、塔材等线路设备被某些不法分子盗取，既增加了线路运行维护管理的难度，也带来相当大的安全隐患。 1.3 管理因素 500kV超高压输电线路的运行维护管理难度较大，若运维人员缺乏过硬的专业技术水平、运维经验不足，势必无法及时排查隐患，导致线路故障率提升。除此之外，很多电力企业往往是在事故发生后才进行线路的维修，在日常管理中又缺乏对先进检测及维修技术的更新，严重影响运维效率。 2 500kV超高压输电线路运行维护对策 2.1 加强日常维护 为确保500kV超高压输电线路的稳定运行，电力企业必须在日常维护上加大力度，定期开展线路检测与维护工作。为此，电力企业可依据自身发展实际，制定科学的线路运维制度，并严格落实，使线路运维工作人员能够约束自身行为、规范自身工作，及时发现线路问题，并在第一时间采取有效措施予以解决，做好记录，以便日后总结和参考，在最大范围内避免工作失误的发生。与此同时，对于特殊输电线路段，应适当增加巡查频次，而对于那些故障发生率较高的线路，在检查时应给予更多的重视，做好相关记录，以便为日后的维修和检查提供依据。 2.2 合理选择保护角度 保护角度选择不当，会导致500kV超高压输电线路的雷击跳闸率提升。为此，电力企业应依据自身实际发展需要，选定合适的保护角度，以确保线路运行稳定。为了避免输电线路在恶劣天气下遭受雷击，可以在输电线路上安装避雷器，安装过程中应结合遭受雷击的频率，选择合理的安装位置和数量，这样才能有效提高500kV超高压输电线路防雷击的能力，避免跳闸事故的发生。 2.3 采用现代技术进行监控 现代科学技术的快速发展，使得电力企业可以充分利用信息技术实时监控输电线路的运行情况，提高管理效率。对于现代信息技术的广泛应用，能够使电力企业在第一时间发现500kV超高压输电线路在运行中存在的问题，进行问题产生原因的科学分析，并及时采取有效措施予以解决，避免安全事故的发生。全球定位系统就是一种非常实用的信息技术，它不但能够实时检测输电线路故障，还能节省大量的人力物力，提高线路维修效率。 3 500kV超高压输电线路运行管理对策 3.1 预防输电线路遭受雷击 除了合理安装避雷器，电力部门还可以通过调整输电线路铁塔高度，来有效避免输电线路遭受雷击。在雷电、暴雨等恶劣天气，适当降低铁塔的高度能够有效分散雷电产生的强大电力，提高输电线路的抗雷击能力。由于输电线路大多架设于露天环境下，且部分地区土质电阻较小，在这种状况下，利用钢筋混凝土用于铁塔建设，同时使铁塔接地，能够显著提高抗雷击能力。若输电线路安装于土质相对疏松的区域，可以通过增加射线长度的方式提高抗雷击能力。总而言之，电力部门在进行输电线路的有效管理时，要充分结合当地的实际情况，经过科学分析考虑到输电线路运行过程中可能出现的问题，积极采取防范措施。 3.2 加大输电线路维修力度 维修与检查工作上加大力度，是提升输电线路运行安全的重要前提。在电力管理过程中，如果电力人员没能意识到输电线路维修检查工作的重要性，或在维修和检查时存在工作疏忽和失误，将极大的影响输电线路的安全稳定运行。因此，电力部门必须在线路维修与检查上加大力度，降低故障发生率。检查过程中一旦发现线路故障，要及时做好相关记录并上报管理人员，并运用自身的专业技术和实践经验予以解决。此外，应全面考虑影响输电线路运行安全与稳定的各种自然因素和人为因素，以便一旦发生故障能在第一时间采取有效对策快速解决。与此同时，负责输电线路维修与检查的电力人员，应在日常工作中不断提升自身的专业能力和操作技术，学习和掌握相关电力技术，进而促进输电线路维修质量和效率的提升，确保输电线路安全稳定运行。 4 结束语 综上所述，在我国电网建设中，500kV超高压输电线路发挥着至关重要的作用，其线路运行的安全性与稳定性，对于区域供电和全国联网有着直接影响。因此，电力部门必须做好输电线路运行的维护与管理，明确认识影响500kV超高压输电线路运行的自然因素、外力因素和管理因素，从加强日常维护、引进现代技术、加大维修力度等方面，不断提升输电线路运行维护管理效率，确保电力事业的稳步推进以及区域电网的健康发展。 参考文献： [1]简颖.500kV超高压输电线路运行维护管理探析[J].现代制造, 2017(18):4-5. [3]邵远鹏,于江,申学德.500kV超高压输电线路运行维护管理探析[J]. 科技创新与应用,2016(34):207-207.
500KV线路保护概述
500KV线路保护的检修范围包括500KV线路保护装置、光纤通道、光电接口装置以及相关的PT、CT二次回路、开关控制回路。
线路保护的组成
500KV线路第一套保护是由P456（单模）光纤差动保护、PSL602GA微机距离保护、SSR530就地判别装置共同组成；第二套保护是由RCS-931AM分相电流保护、RCS-925AM就地判别保护装置组成。
1.1 P456光纤差动保护检修规程
1. 设备概况及参数
1.1. 保护装置概况
500KV 霍州电厂至霍变线路为AREVA纵联差动保护装置型号为P456。
1.1.1. 装置主要性能
设有分相电流差动、失步检测和距离保护；
设有电压互感器监视和电流互感器监视；
自动检测振荡，自动闭锁并实现复归功能。
1.1.2. 装置主要参数
额定电气参数
1）额定直流电压： 220V，允许工作范围：80%-110%。
交流电流： 1A （额定电流In）
2）测距误差（不包括因装置外部原因造成的误差）金属性故障时，不大于±2.5%。
2．操作步骤
2.1.装置面板
在上部的盖子下有保护装置序列号和电流及电压额定值显示；在下部的盖子下有1/2AA型电池室，用做实时时钟、事件、故障和录波记录的存储后备电池、一个9针的D型凹进式的RS232数据通讯接口，用于和当地的PC进行通讯（连接电缆限定15米之内）、一个25针的凹进式D型并行数据通讯接口，它通过并行的数据连接和支持软件，来实现内部信息的监控，并可迅速下载软件和语言文本。
面板左侧的固定功能LED用于显示以下内容：
a) 跳闸（红色）LED表示出保护装置已经发出一个跳闸信号。相应的故障记录从前面的显示屏上清除以后，跳闸信号就会复归（跳闸LED也可以设定为自动复归）。
b) 报警（黄色）LED的闪烁表示保护装置已经产生了一个报警信号。这些报警信号可以由故障、事件或维修记录触发。报警信息被确认之前，报警LED将一直在闪烁。 报警信息被确认后，报警LED 就会变成稳定的亮度。报警信息被清除以后， LED熄灭。

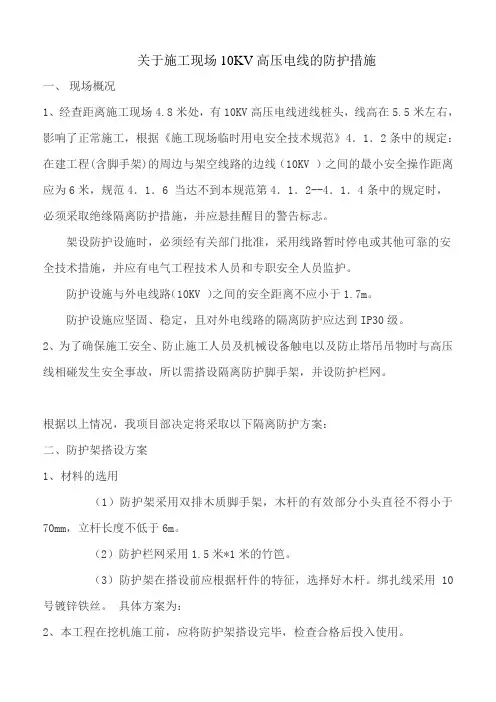

关于施工现场10KV高压电线的防护措施
一、 现场概况
1、经查距离施工现场4.8米处，有10KV高压电线进线桩头，线高在5.5米左右，影响了正常施工，根据《施工现场临时用电安全技术规范》4．1．2条中的规定：在建工程(含脚手架)的周边与架空线路的边线（10KV ）之间的最小安全操作距离应为6米，规范4．1．6 当达不到本规范第4．1．2--4．1．4条中的规定时，必须采取绝缘隔离防护措施，并应悬挂醒目的警告标志。
架设防护设施时，必须经有关部门批准，采用线路暂时停电或其他可靠的安全技术措施，并应有电气工程技术人员和专职安全人员监护。
防护设施与外电线路（10KV ）之间的安全距离不应小于1.7m。
防护设施应坚固、稳定，且对外电线路的隔离防护应达到IP30级。
2、为了确保施工安全、防止施工人员及机械设备触电以及防止塔吊吊物时与高压线相碰发生安全事故，所以需搭设隔离防护脚手架，并设防护栏网。
根据以上情况，我项目部决定将采取以下隔离防护方案：
二、防护架搭设方案
1、材料的选用
（1）防护架采用双排木质脚手架，木杆的有效部分小头直径不得小于70mm，立杆长度不低于6m。
（2）防护栏网采用1.5米*1米的竹笆。
（3）防护架在搭设前应根据杆件的特征，选择好木杆。绑扎线采用10号镀锌铁丝。 具体方案为：
2、本工程在挖机施工前，应将防护架搭设完毕，检查合格后投入使用。 （1）本防护架搭设双排，排间间距1.5m，每排中立杆间距为1.5m。水平杆件的步距为1.5m，横向水平杆外伸不大于0.35m。防护架搭设长度12米，搭设高度超过高压线2.5米。
（2）大横杆绑在立杆里面，为使大横杆表面保持水平，接处应大小搭接，小头放在大头上，搭接长度不应小于1.5m，绑扎不小于四道，接头外置，上下大横杆的搭接要上下里外错开，避免搭接在同一构架的框格内。
（3）小横杆应绑扎在大横杆上，大头朝外，靠立杆的小横杆应与立杆绑扎，上下相邻的小横杆应分别绑扎在立杆的不同侧面，以使立杆能沿中心受荷，小横杆端头伸出大横杆长度不应大于300mm。
