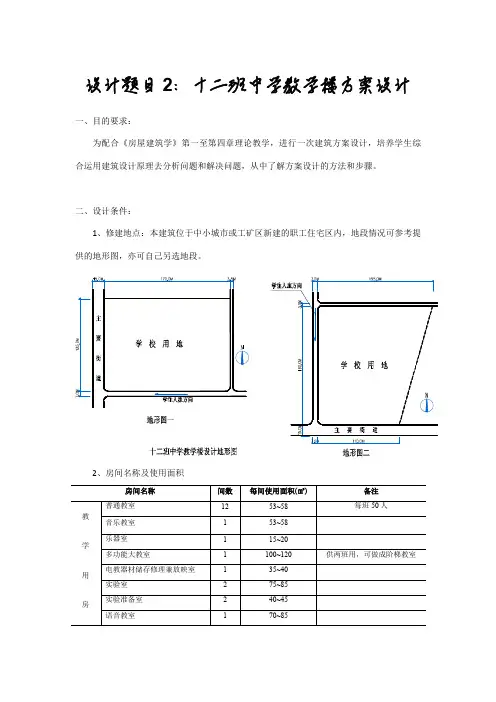

设计题目2：十二班中学教学楼方案设计
一、目的要求：
为配合《房屋建筑学》第一至第四章理论教学，进行一次建筑方案设计，培养学生综
合运用建筑设计原理去分析问题和解决问题，从中了解方案设计的方法和步骤。
二、设计条件：
1、修建地点：本建筑位于中小城市或工矿区新建的职工住宅区内，地段情况可参考提
供的地形图，亦可自己另选地段。
2、房间名称及使用面积 房间名称 间数每间使用面积(㎡) 备注
教 学 用 房 普通教室 12 53~58 每班50人 音乐教室 1 53~58 乐器室 1 15~20 多功能大教室 1 100~120 供两班用，可做成阶梯教室 电教器材储存修理兼放映室 1 35~40 实验室 2 75~85 实验准备室 2 40~45 语音教室 1 70~85 房间名称 间数每间使用面积(㎡) 备注 语言教室准备室或控制室 1 25~40 教师阅览室 1 30~40 可合并为一间 学生阅览室 1 40~60 书库 1 30~40 科技活动室 3 15~20
行政 用房 党支部办公室 1 12~16 校长办公室 1 12~16 教务办公室 1 12~16 包括文印 档案室 1 12~16 总务办公室 1 12~16 体育器材室 1 12~16 会议室 1 30~40 广播室 1 6~14 传达值班室 1~2 6~15 教师办公室 6 12~16 体育办公室 1 12~16 工会办公室 1 12~16 团、队、学生会办公室 1 12~16 生 活 辅 助 杂物储藏室 24 开水房 20 厕所 按规定标准计算 见第4点
3、总平面设计：
（1）教学楼：占地面积按设计
（2）运动场：设250米环形跑道（附100米直跑道），田径场1个，篮球场2个，排
球场1个。
（3）绿化用地（兼生物园地）：300～500㎡
4、建筑标准：
（1）建筑层数：1～4层
（2）层高：教学用房3.6～3.9m 办公用房3.0～3.4m
