《流体输配管网》第1、2章

第 1 页 共 7 页 机 密★启用前

大连理工大学网络教育学院

2019年秋《流体输配管网》

期末考试复习题

☆ 注意事项：本复习题满分共：200分

一、 单选题（本大题共8小题，每小题2分，共16分）

1. 建筑高度大于（）的住宅是高层建筑。C

A 20 B 24 C 27 D 302. 供暖空调冷热水管网按压力分区时以（）MPa为界。B

A 1 B 1.6 C 2.2 D 2.5

3. 根据立管的资用压力和立管的计算压力损失，求各立管的不平衡率。不平衡率应在±（）以内。B

A 5%

B 10%

C 15%

D 20%

4. 自动排气阀使用时，当系统中的气体汇集到罐体（）时，罐内水位下降，排气口（）。C

A 上部，关闭

B 下部，打开

C 上部，打开

D 下部，关闭

5. 重力循环液体管网，供水温度70℃（977.81kg/m3），回水温度50℃（988.1kg/m3），则每米高差可产生的作用动力为（）。B

A 131Pa

B 101 Pa

C 202 Pa

D 303 Pa

6. 水封高度一般为（）mm。C 第 2 页 共 7 页 A 20-50

B 50-70

C 50-100

D 70-120

7. 利用蒸汽和凝水的密度不同，形成凝水液位，以控制凝水排水孔自动启闭工作的是（）。B

A 热静力型疏水器

B 热动力型疏水器

C 机械型疏水器

D 自动型疏水器

8. 从效率观点来看，后向叶片、径向叶片和前向叶片由高到低的排序是（）。A

A 后向叶片、径向叶片、前向叶片

B 径向叶片、前向叶片、后向叶片

C 后向叶片、前向叶片、径向叶片

D 径向叶片、后向叶片、前向叶片

二、 多选题（本大题共8小题，每小题3分，共24分）

1. 室外热水供热管网水力计算的参数是（）。BCD

A 室外空气温度

B 管道的直径

C 压力损失

D 热媒流量

2. 水封水量损失的原因有（）。ABC

A 自虹吸损失

1

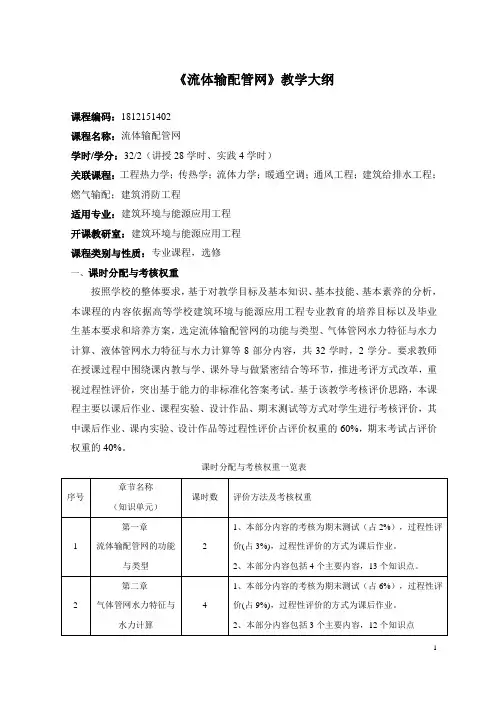

《流体输配管网》教学大纲

课程编码：1812151402

课程名称：流体输配管网

学时/学分：32/2（讲授28学时、实践4学时）

关联课程：工程热力学；传热学；流体力学；暖通空调；通风工程；建筑给排水工程；燃气输配；建筑消防工程

适用专业：建筑环境与能源应用工程

开课教研室：建筑环境与能源应用工程

课程类别与性质：专业课程，选修

一、课时分配与考核权重

按照学校的整体要求，基于对教学目标及基本知识、基本技能、基本素养的分析，本课程的内容依据高等学校建筑环境与能源应用工程专业教育的培养目标以及毕业生基本要求和培养方案，选定流体输配管网的功能与类型、气体管网水力特征与水力计算、液体管网水力特征与水力计算等8部分内容，共32学时，2学分。要求教师在授课过程中围绕课内教与学、课外导与做紧密结合等环节，推进考评方式改革，重视过程性评价，突出基于能力的非标准化答案考试。基于该教学考核评价思路，本课程主要以课后作业、课程实验、设计作品、期末测试等方式对学生进行考核评价，其中课后作业、课内实验、设计作品等过程性评价占评价权重的60%，期末考试占评价权重的40%。

课时分配与考核权重一览表

序号 章节名称

（知识单元） 课时数 评价方法及考核权重

1 第一章

流体输配管网的功能与类型 2 1、本部分内容的考核为期末测试（占2%），过程性评价(占3%)，过程性评价的方式为课后作业。

2、本部分内容包括4个主要内容，13个知识点。

2 第二章

气体管网水力特征与水力计算 4 1、本部分内容的考核为期末测试（占6%），过程性评价(占9%)，过程性评价的方式为课后作业。

2、本部分内容包括3个主要内容，12个知识点

2

3 第三章

液体管网水力特征与水力计算 4 1、本部分内容的考核为期末测试（占8%），过程性评价(占10%)，过程性评价的方式为设计作品。

2、本部分内容包括4个主要内容，9个知识点。

专业资料

WORD完美格式 下载可编辑 第一章

1-1 认真观察1~3个不同类型的流体输配管网，绘制出管网系统轴测图。结合第1章学习的知识，回答以下问题：

（1）该管网的作用是什么？

（2）该管网中流动的流体是液体还是气体？还是水蒸气？是单一的一种流体还是两种流体共同流动？或者是在某些地方是单一流体，而其他地方有两种流体共同流动的情况？如果有两种流体，请说明管网不同位置的流体种类、哪种流体是主要的。

（3）该管网中工作的流体是在管网中周而复始地循环工作，还是从某个（某些）地方进入该管网，又从其他地方流出管网？

（4）该管网中的流体与大气相通吗？在什么位置相通？

（5）该管网中的哪些位置设有阀门？它们各起什么作用？

（6）该管网中设有风机（或水泵）吗？有几台？它们的作用是什么？如果有多台，请分析它们之间是一种什么样的工作关系（并联还是串联）？为什么要让它们按照这种关系共同工作？

（7）该管网与你所了解的其他管网（或其他同学绘制的管网）之间有哪些共同点？哪些不同点？

答：选取教材中3个系统图分析如下表：

图号 图1-1-2 图1-2-14（a） 图1-3-14(b)

问（1） 输配空气 输配生活给水 生活污水、废水排放

问（2） 气体 液体 液体、气体多相流，液体为主

问（3） 从一个地方流入管网，其他地方流出管网 从一个地方流入管网，其他地方流出管网 从一个地方流入管网，其他地方流出管网

问（4） 入口及出口均与大气相通 末端水龙头与大气相通 顶端通气帽与大气相通

问（5） 通常在风机进出口附近及各送风口处设置阀门，用于调节总送风量及各送风口风量 各立管底部、水泵进出口及整个管网最低处设有阀门，便于调节各管段流量和检修时关断或排出管网内存水 无阀门

问（6） 1台风机，为输送空气提供动力 1台水泵，为管网内生活给水提供动力 无风机、无水泵

第二节 流体输配管网水力计算的基本原理和方法

目的：

1． 根据要求的流量分配，确定管网各管段管径和阻力，求得管网特性曲线，为匹配管网动力设备准备条件,进而确定动力设备的型号和动力消耗.

2． 根据已确定的动力设备，确定保证流量分配的管道尺寸.

基本理论依据

 流体力学一元流动连续性方程和能量方程，

 串、并联管路的流动规律.

 动力设备提供的压力等于管网总阻力

 若干管段串联后的阻力等于各管段阻力之和

 各并联管段的阻力相等

 各管段阻力是构成管网阻力的基本单元

 管道总阻力等于沿程阻力与局部阻力之和

一、摩擦阻力计算

计算式

管道材料不变，断面尺寸不变，流体密度与流量不随沿程流量变化时：

 对于气体管流中气体密度的变化不能忽略时，应根据摩擦阻力计算式与气体状态方程和连续性方程联立，解得方程组为：

lsmldlRP2421lZTTZPRLPPs00005202221)4(62.1lRlRPmsml2421

下式是具体应用：

圆形管道内气体接近于0℃的常温，压力≯0.8MPa

近似取

得到：

P≤0.005MPa的管道，因为

有

所以

注意：正确选择适合管流特征的摩阻计算式。

确定计算公式后，需计算摩擦阻力系数

依 据：

层流区：Re<2000

紊流到层流过渡区：

2000

紊流区（包括紊流区中的三个阻力区）

柯列勃洛克公式：

注意：此式适用于通风、空调、燃气、给水管道系统

摩擦阻力系数计算的专用公式

阿里特苏里公式： Re>4000，钢管或光滑管道

lZTTZpRLpps00005202221)4(62.11100ZZTTlpdLpp00520222162.10212ppp02~1212122212))((pppppppplTTdLp005202~181.0Re64)(Redkf、3Re0025.0Re51.271.3lg21dK25.0Re6811.0dK
