电机培训资料

电机检修内容

一、分解电机

1）分解引线

2）测绝缘并作好记录

高压电机用2 500 V兆欧表测量，一般按电压每千伏绝缘电阻应不低于1 MΩ，低压电机用500 V兆欧表测量，绝缘电阻值应不低于0.5 MΩ，否则要找出原因，进行处理，受潮时要按本规程“电动机干燥”部分进行烘干

3）分解连接对轮及其护罩

4）拆底脚螺丝。

5）电机移位

把电机移放在适当的位置，要放置稳固以免滚动，放置地点应清洁，干燥，防止油、水、汽喷到电机。移位时要注意地脚垫片对原位保存好，或交给所属机械部门收存。电机移位放置的方向，必须和抽转子时的吊车或猫头吊走向一致。

6）拆对轮

按对轮大小，选装适当拉马，调整拉马顶丝杠与轴中心对正并加一定紧力，对轮紧力不大的可不加温即能拉下，紧力大的对轮要用火焊加温，边转动边烤，使其受热均匀，加温不可时间过长，温度不得超过200 ℃，当温度达到合适时迅速将对轮拉下，在对轮拉至将与轴脱开时，要将对轮吊好或抬好以防碰伤，对轮拉下后作好键的位置标记，取下存放好。

7）拆下风罩

8）拆下外风扇

方法同拉对轮，若是靠紧固螺丝上紧的风扇，松开紧固螺丝，即可撬下，作好键的位置标记，取下存放好。

9）拆端盖

首先做好外轴承盖对端盖，端盖对机座的相对位置标记，先拆下外轴承盖，再拆下端盖螺丝，用此螺丝装在顶丝孔内，均匀的、对角将端盖顶开，在端盖上装好吊环并吊好，用撬杠在两侧对称点慢慢将端盖撬下，用撬杠时不要碰伤线圈，要防止端盖歪扭和下落，碰伤绝缘和轴，放好端盖，避免止口受伤。在拆第二个端盖时，要注意不要使转子铁芯擦伤静子铁芯和静子线圈，必要时可在静子气隙间垫以厚纸板。

10）抽转子

二、异常现象及处理方法

* 电机发出尖锐不正常声响时

1、检修转子

1）检查铁芯

2）检查鼠笼导条

3）检查转子绕组和滑环（或整流子），对转子绕组要求同静子绕组，尤其要注意绑线和固定环完好。用干燥洁净的压缩空气吹净滑环表面及两侧用清洗剂除净油污。检查滑环和连线，应接触良好，牢固。滑环表面应光滑，无烧伤，不平度不大于0.5 mm，偏心度不大于0.1 mm。

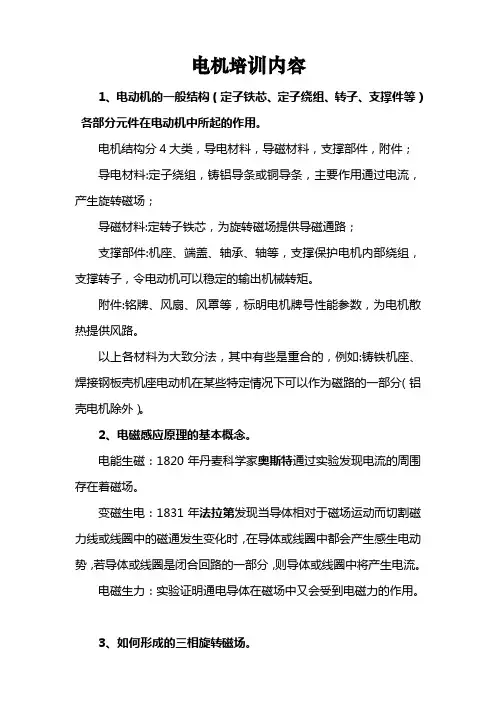

电机培训内容

1、电动机的一般结构（定子铁芯、定子绕组、转子、支撑件等）各部分元件在电动机中所起的作用。

电机结构分4大类，导电材料，导磁材料，支撑部件，附件；

导电材料:定子绕组，铸铝导条或铜导条，主要作用通过电流，产生旋转磁场；

导磁材料:定转子铁芯，为旋转磁场提供导磁通路；

支撑部件:机座、端盖、轴承、轴等，支撑保护电机内部绕组，支撑转子，令电动机可以稳定的输出机械转矩。

附件:铭牌、风扇、风罩等，标明电机牌号性能参数，为电机散热提供风路。

以上各材料为大致分法，其中有些是重合的，例如:铸铁机座、焊接钢板壳机座电动机在某些特定情况下可以作为磁路的一部分（铝壳电机除外）。

2、电磁感应原理的基本概念。

电能生磁：1820年丹麦科学家奥斯特通过实验发现电流的周围存在着磁场。

变磁生电：1831年法拉第发现当导体相对于磁场运动而切割磁力线或线圈中的磁通发生变化时，在导体或线圈中都会产生感生电动势，若导体或线圈是闭合回路的一部分，则导体或线圈中将产生电流。

电磁生力：实验证明通电导体在磁场中又会受到电磁力的作用。

3、如何形成的三相旋转磁场。

定子在空间位置上布置出三相对称绕组，在三相绕组里通入对称的三相交流电，三相交变电流流经绕组后会产生空间对称、时间互差120度旋转合成磁场，该旋转磁场被转子笼条切割，在转子笼条中产生感应电流，该电流同样会产生一个交变磁场，该转子磁场与定子磁场共同作用下在气隙中产生旋转气隙磁场，具有交流感应电的转子笼条在该气隙旋转磁场的电磁力作用下，牵引转子按一定转向旋转。

4.定子绕组的结构（如上下层线棒之间的相别关系，叠绕组和波绕组的区别）。

以24槽4极双层叠式为例，跨距Y=1~6，表中数据代表槽号，U、V、W为三相绕组，同样颜色的为同一个线圈组。

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

引言概述：

电机是现代社会中最常用的机械设备之一，广泛应用于各个行业领域。而要深入了解电机的原理和操作，并掌握其维护和故障排除技巧，就需要进行专业的电机培训。本文将针对电机培训的资料进行详细阐述，包括电机原理、电机的分类与特性、电机的选型与安装、电机的维护与保养以及电机故障排除。

正文：

一、电机原理

1.电机的基本原理：介绍电机的工作原理和构成，包括电机主要部件的功能和作用。

2.磁场理论：解释磁场在电机中的重要作用，包括磁场的产生和磁场力的作用。

3.电机的工作方式：介绍直流电机和交流电机的工作方式，包括其优缺点和应用领域。

4.电机的效率和功率因数：详细解释电机的效率和功率因数的概念以及如何计算和提高电机的效率。

5.电机的控制方式：介绍电机的速度、转矩和位置控制方法，包括开环控制和闭环控制的原理和应用。

二、电机的分类与特性 1.电机的分类：详细介绍电机的不同分类方式，包括按用途分类、按工作原理分类和按结构分类等。

2.永磁电机：解释永磁电机的特点和应用，包括稳定性高、效率高、体积小等优点。

3.感应电机：介绍感应电机的工作原理和特性，包括异步电机和同步电机的区别以及应用场景。

4.直流电机：解释直流电机的工作原理和特性，包括其调速性能和适用范围。

5.步进电机：详细介绍步进电机的工作原理和应用领域，包括精度高、定位准确等特点。

三、电机的选型与安装

1.电机选型：详细介绍电机选型的重要性和步骤，包括根据使用环境、工作特性和负载要求等进行选型。

2.电机的安装注意事项：解释电机安装时需要注意的事项，包括电机位置选择、电机与负载的连接方式和电机保护等。

四、电机的维护与保养

1.电机维护计划：介绍制定电机维护计划的重要性和步骤，包括定期检查、润滑和清洁等维护措施。 2.电机的故障与排除：详细介绍电机常见故障的原因和排除方法，包括过载、短路和电机损坏等故障类型的处理方法。

五、电机的发展趋势与创新技术

1CRH5型车牵引电机故障案例分析

永济新时速电机电器有限责任公司

技术中心牵引所耿涛

目录

󰂄传动端轴承故障

󰂄速度传感器故障

󰂄温度传感器故障

󰂄转子过温故障

󰂄接线端子损伤

2CRH5型车牵引电机故障案例分析—

传动端轴承故障

󰂄一.故障描述

󰂄自CRH5型车投入运营以来，牵引电机共发生重大的轴承故障三起。

CRH5型车牵引电机故障案例分析—

传动端轴承烧损故障

󰂄二.失效机理分析

󰂄经过铁道部、铁科院、长客公司等各位专家故障鉴定，最终查明原因如

下：

󰂄1. 未及时给牵引电机轴承补充润滑脂。

注油管内未见润滑脂电机侧油嘴内未见补脂痕迹

3CRH5型车牵引电机故障案例分析—

传动端轴承烧损故障

󰂄二.失效机理分析

󰂄增

加一项验证工作：

󰂄由于均为传动端轴承烧损，因此制定方案验证原定的补脂量30g是否可

以抵达传动端轴承内：

󰂄加脂30g试验：

󰂄在传动端圆柱滚子轴承室中

注入30g,即34cm3

黄色油脂；

在打开轴承盖后可见黄色油

脂进入轴承，占据了8~9个

滚珠，且部分溢出至轴承外侧。

󰂄结论：补脂30g可以进入传动端轴承。

CRH5型车牵引电机故障案例分析—

传动端轴承烧损故障

󰂄二.失效机理分析

󰂄2. CRH5031动车曾进行过一周时间的

270km/h跑合试验，最高时速达

275km/h，首次补脂里程为8万公里，轴

承运用速度为设计值的1.24倍，严重损伤

轴承，且未经整备就投入运营，最终造

成机破故障。

4CRH5型车牵引电机故障案例分析—

传动端轴承烧损故障

󰂄三.后期处置

󰂄1.对在线运用的所有牵引电机油脂进行普查（从泄油孔内取废脂目测检

查），对油脂变黑、有金属粉末的电机全部进行更换轴承作业；

轴承滚道内可见明显金属粉末油脂颜色变黑滚道油脂变黑，

且有金属粉末

CRH5型车牵引电机故障案例分析—

传动端轴承烧损故障

󰂄三.后期处置

󰂄2. 对在线运用的未正常补脂电机，进行连续补脂作业，直至劣化油脂替

换出来，一方面缓解了轴承的继续恶化，另一方面为更换严重故障电机
