1 / 3 c型钢理论重量表|常用C型钢的理论重量

C型钢经热卷板冷弯加工而成，壁薄自重轻，截面性能优良，强度高，与传统槽钢相比，同等强度可节约材料30%。C型钢广泛用于钢结构建筑的檩条、墙梁，也可自行组合成轻量型屋架、托架等建筑构件。

由于c型钢规格太多，下面只列出部分。截面积和理论重量的计算方法可参考c型钢理论重量计算器

型号 尺 寸(mm)(毫米) 截面积 理论重量

h高度 b底边 a t厚度 cm2(平方厘米) kg/m(公斤/米)

C80 80 40 15 2 3.64 2.86

C100 100 50 15 2.5 5.5 4.32

C120 120 50 20 2.5 6.25 4.91

C120 120 60 20 3 8.04 6.31

C140 140 60 20 3 8.64 6.78

C160 160 70 20 3 9.84 7.72

C180 180 70 20 3 10.44 8.20

C200 200 70 20 3 11.04 8.67

C220 220 70 20 3 11.64 9.14

C240 240 100 20 3 12.24 9.61

C260 260 100 20 3 12.84 10.08

C280 280 100 20 3 13.44 10.55

C300 300 100 20 3 14.04 11.02

文档供参考，可复制、编制，期待您的好评与关注！

2 / 3 c型钢理论重量计算器

c型钢截面如图所示，有一个红色长方形，两个绿色长方形，两个蓝色长方形组成。

h

b-2*t

a

a

b-2*t

红色长方形面积=高×厚

绿色长方形面积=(底-厚×2)×厚×2

蓝色长方形面积=边×厚×2

截面积=(高+(底-厚×2)×2+边×2)×厚

钢材密度(比重)7.85克/立方厘米

c型钢的重量计算公式为：截面积×每根长度×根数×密度

规格：h高 毫米×b底 毫米 ×a边 毫米×t厚 毫米

每根长度：米 根数：根 每吨价格：元 计算

型钢截面特性查询及计算工具下载

大家计算型钢截面积，苦于找不到计算方法，我也是在网上搜索了好久终于找到一个，不敢独享，现在贡献出来和大家分享。

这个工具可以计算H型钢,C型钢,Z型钢,工字钢,槽钢,角钢,圆钢及圆管,矩形管的截面积和单位重量。

下载之后用7z或者winrar、winzip解压后，双击即可打开。 文档供参考，可复制、编制，期待您的好评与关注！

3 / 3 界面如下：下载位置

合集下载

常用c型钢规格及理论重量表

常用c型钢规格及理论重量表

常用c型钢规格及理论重量表

Prepared on 24 November 2020 常用C型钢规格及理论重量表

规格 重量（kg/m） 规格 重量（kg/m）

C80×40×20× C180×60×20×3

C80×40×20×3 C180×70×20×

C100×50×20× C180×70×20×3

C100×50×20×3 C200×50×20×

C120×50×20× C200×50×20×3

C120×50×20×3 C200×60×20×

C120×60×20× C200×60×20×3

C120×60×20×3 C200×70×20×

C120×70×20× C200×70×20×3

C120×70×20×3 C220×60×20×

C140×50×20× C220×60×20×3

C140×50×20×3 C220×70×20×

C160×50×20× C220×70×20×3

C160×50×20×3 C250×75×20×

C160×60×20× C250×75×20×3

C160×60×20×3 C280×80×20×

C160×70×20× C280×80×20×3

C160×70×20×3 C300×80×20×

C180×50×20× C300×80×20×3

C180×50×20×3

C180×60×20×

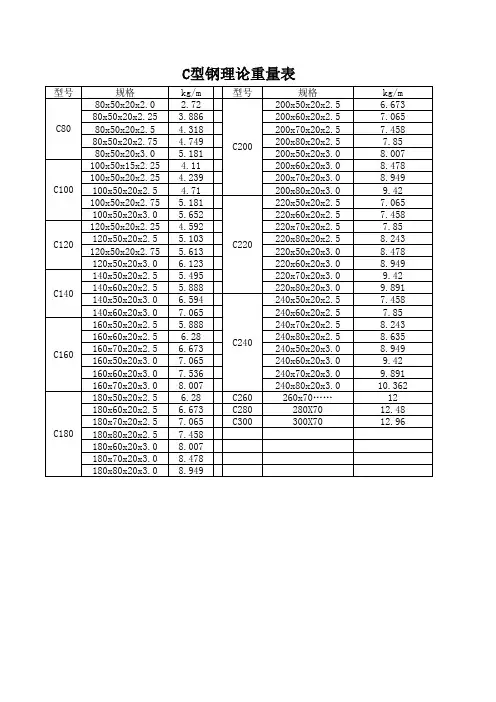

C型钢理论重量表

C型钢理论重量表

型号规格kg/m型号规格kg/m80x50x20x2.02.72200x50x20x2.56.67380x50x20x2.253.886200x60x20x2.57.06580x50x20x2.54.318200x70x20x2.57.45880x50x20x2.754.749200x80x20x2.57.8580x50x20x3.05.181200x50x20x3.08.007100x50x15x2.254.11200x60x20x3.08.478100x50x20x2.254.239200x70x20x3.08.949100x50x20x2.54.71200x80x20x3.09.42100x50x20x2.755.181220x50x20x2.57.065100x50x20x3.05.652220x60x20x2.57.458120x50x20x2.254.592220x70x20x2.57.85120x50x20x2.55.103220x80x20x2.58.243120x50x20x2.755.613220x50x20x3.08.478120x50x20x3.06.123220x60x20x3.08.949140x50x20x2.55.495220x70x20x3.09.42140x60x20x2.55.888220x80x20x3.09.891140x50x20x3.06.594240x50x20x2.57.458140x60x20x3.07.065240x60x20x2.57.85160x50x20x2.55.888240x70x20x2.58.243160x60x20x2.56.28240x80x20x2.58.635160x70x20x2.56.673240x50x20x3.08.949160x50x20x3.07.065240x60x20x3.09.42160x60x20x3.07.536240x70x20x3.09.891160x70x20x3.08.007240x80x20x3.010.362180x50x20x2.56.28C260260x70……12180x60x20x2.56.673C280280X7012.48180x70x20x2.57.065C300300X7012.96180x80x20x2.57.458180x60x20x3.08.007180x70x20x3.08.478180x80x20x3.08.949C型钢理论重量表C80C100C120C140C160
