丝印知识点汇总 分析方法

  • 格式：docx
  • 大小：49.57 KB
  • 文档页数：14

出现过一种降级的电池片，是由于刮刀有缺口，造成三根主栅上都有一条突起的刮痕，容易引起包装碎片和焊接碎片，希望各班引以为戒，发现相似的问题，及时更换刮条。

G档分类

1、扩散面放反：

Uoc:0.57—0.60 Isc：1左右 Rs:100-200左右 Rsh:10以内，约为1

FF：50以内（30-40） Irve1:12（也有正常的） Ncell:2%左右

主要参数特征：Irev1>12,Rs>100,Isc=1左右。

解释：扩散时下面和背面都成N型，但背面N型扩散的结浅，扩散面放反后，原下面的N型被Al掺杂为P型，原背面的浅结很容易被烧穿。

2、部分扩散：

Uoc:0.58—0.60 Isc:3—4 Rs:10—20 Rsh:10以内

FF：50-60左右 Irev1接近12 Ncell:10%左右

主要参数特征：Isc减小，Rsh<5,η=10

解释：与上一个情况类似，下面有很多浅的结（被遮住的部分），形成局部烧穿漏电。

3、正面粘有铝浆

Uoc 0.1左右 Isc:3左右 Rs负的 Rsh:0 Irev1>12

Ncell<1% FF:24—25

主要参数特征：Rs=-30mΩ, Rsh=0, Irve1>12

4、N型片或高度补偿

Uoc 0.02-0.06 Isc:5左右 Rs-20左右 Rsh:0

Ncell：2-3% FF:100—200

主要参数特征：Rs<0, Rsh=0, FF>100, Irev1=0.03

解释：N型片背面印刷铝浆后成为P+型，下面扩散后形成N+型，从而产生电流。

5、方块电阻偏大

Uoc 0.60-0.61 Isc:4左右 Rs:20左右 Rsh:10-20

Ncell：10%左右 FF:50—60 Irev1接近1

主要参数特征：Rs偏大, Isc偏小, Rsh偏小

解释：方块电阻不均的直接影响就是薄层电阻，此外应为方块电阻偏大，致使薄层电阻偏大，串联电阻增大。

6、方块电阻偏小

Uoc 0.2左右 Isc:3左右 Rs:-0.07左右 Rsh:0.2以下

Ncell：1%左右 FF:24多一点 Irev1>12

7、没有扩散

Uoc 0.0002左右 Isc:0.03左右（正常偏低） Rs=0或为负 Rsh<10或为0

Ncell：为0 FF:300-800 Irev1接近12或大于12

主要参数特征：电压和电流基本为0，串联电阻为0. 解释：没有P-N结。

8、银浆混合不均匀

Uoc 0.62左右 Isc:4.8左右 Rs=3-6 Rsh：60-90

Ncell：10%左右 FF:50左右 Irev1<0.2

主要参数特征：串联电阻偏大，短路电流偏小，并联电阻偏大

解释：玻璃粉偏少，银不能与硅充分结合，从而增大了串联电阻。并联电阻的增大是由于复合中心的减少（一般在金属电极与硅接触的地方会形成复合中心）。

9、刻蚀未刻透

Uoc 0.57左右 Isc:1左右 Rs=0左右 Rsh：1-2

Ncell：1-2%左右 FF:30-40 Irev1>12

10、刻过，将PN结腐蚀掉了。Irev1很大。

11、不明原因

Uoc 0.4-0.5 Isc:0.6-0.8 Rs:-2000左右 Rsh：1-4

Ncell：1左右 FF:30-40 Irev1>12

主要参数特征：Rs<1000mΩ, Irve1>12

解释：应为严重烧穿。 特殊：Uoc,Isc,Rs,Rsh,η,FF,Irve1>12

12、测试异常：Rs值达到数千，这应该是软件问题。重装软件时，DB和DATA不用拷贝，其它文件直接覆盖，Irev1=0，应该是反向偏压设臵错了。

13、周边未刻蚀。Rsh<1,Irev1>12

排查G档片原因的步骤：

1、看电性能参数，然后对照G档片原因分析表，看一下是否以前曾出现过类似情况，不过G档片分析表只能做为参考，不应当作证据指证任何工序。

2、观察外观是否有异常，如下：

①背场是否有滚轮印（4条），判断是否为RENA刻蚀不透。

②观察是否为击穿和隐裂。

③观察是否有边缘漏浆的现象。

④观察是否背电极印偏的现象。

⑤观察是否有微晶现象（1厘米内的晶粒数多于10个）。

⑥观察是否有手指印现象。

⑦观察是否有断栅的现象。

⑧观察背场是否有特殊的图形和印迹。

⑨观察是否有刻蚀线，若没有可以尝试打磨。

3、观察烧结炉是否炉温存在异常波动，若Rs偏大的片子较多可以重烧。

4、观察测试是否有异常，将G档片放入其他线进行测试。

5、若为Rs偏大，可以更换网版刮刀浆料，有可能为浆料搅拌不均匀，或被污染或干浆料瓶料瓶底料。

6、片源是否为试验片，是否为板P，是否为返工片，是否前面有流程卡混乱的情况。

烧结炉进水压力和出水压力都在4-6之间，若有异常通知设备人员放水，同时观察过滤网是否有杂质附着，若堵塞，会进水，压力>6.5，出水压<4.

在做板式PECVD出来的硅片，将会有4个对边分布挂痕，在丝网印刷的第一台背极印刷，放片时，要尽可能将挂痕压在主栅线上，这样使PECVD尽可能不影响硅片的外观。

烘干炉停下以后，降温以后，再启动容易在炉顶上凝结，有机物液滴，有可能滴到片子或托盘上，需要事先擦一下，特别是背场烘干炉。

排查G档片原因和步骤：

一、扩散面放反和未扩散电池片的区分（多晶）

1、电性能上，放反和未扩散是没有差别的，均为无Uoc,Isc,Irev1>12，这里的无Uoc,Isc是指Uoc

原因：因为无论是未扩散还是放反，在电池片的正面都没有形成有效的N层，即没有PN结，所以没有Uoc,Isc，又因为电池片为基片，姑子一个P型半导体，是可以导电的，所以正面和反面短接，Irev1>12.

2、外观上，放反的电池片是在二次清洗完成以后至PE镀膜之前，由于特殊原因造成扩散面（N型）向下，非扩散面（P型）向上，在非扩散面镀膜，当测试时光线照在非扩散面时，根本没有电流产生，所以效率接近0.在外观上，放反的电池片扩散工艺正常，二次刻蚀也正常，所以在扩散面的边缘会有刻蚀痕迹出现，当扩散面放反时，这些刻蚀痕迹会出现在电池片的背面，但是背面我们会印刷上背电场，在背电场的边缘会有刻蚀痕迹。

而未扩散的电池片，由于没有进行扩散，所以没有形成磷硅玻璃，而磷硅与玻璃具有亲水性，能够吸附HF和磷硅玻璃以及磷硅玻璃以下的硅层反应，进而把PN结去除，如果没有磷硅玻璃，电池片的表面呈现钝化效果，所以阻碍了HF和硅层反应，所以此时，从外观上看，电池片的正面和背面都没有刻蚀痕迹。

3、P-N型。通过使用万用表测量电池片的P-N型，也可以断定为何种G档片，未扩散的电池片，正反面都没有PN结，即都不存在N型导电区域，所以在使用万用表测量其表面电阻时，它的值应在104Ω左右。而扩散面放反的电池片，其正面也是P型区域，表面电阻为104Ω左右，但背面应该存在N型区域，用万用表测量表面电阻时，就在10Ω左右。

引起Rs偏大的原因：1、若发现某个时间以后，突然整体偏大，或是间断性出现Rs偏大，是很有可能为印刷效果不好造成栅线和硅片之间没有形成合金层，有空隙，造成Rs偏大，而此时的印刷效果与压力很相关，将压力增大，然后再等一会，观察效果，一般会好转。2、一般Uoc,Isc偏低的Rs大的G档片，有可能为烧结原因造成的。而Uoc,Isc偏高的Rs大的G档片有可能为方块电阻偏高的原因造成的。

高串联电阻片：

烧结后的电池片，经测试，串联电阻高达10uΩ以上。

原因：一是烧结温度与正电极浆料不匹配；二是正电极浆料被污染；三是由于正电极印刷不良；四是方块电阻异常。

处理方法：首先停止正电极印刷后硅片的流出，检查烧结工艺是否有报警，然后用调墨刀把正电极网版底部的浆料铲出去，添加新浆料试印刷5片流下去看效果，如果串联电阻还是比较高，重新换掉网版试印刷5片流下去看效果，问题还没有解决的话重新开一瓶新浆料。测方块电阻，取3片Rs>10mΩ，再取Rs正常的2片电池片去测量方块电阻进行对比，若有差异（即Rs偏大与方块电阻的数值偏大正相关），则说明这是由于方块电阻异常偏大所导致的Rs偏大，通知扩散工艺员。

需要我们对前道工艺有所了解。（比如各个中心方阻控制在多少，是双面扩还是单面扩，大绒面和小绒面，酸制绒和碱制绒，干刻和湿刻都需要了解清楚）

如果测试机有问题，先走标片，再走重复性，最后互测，观察是哪一个参数有异常，如果是串联电阻互测偏差较大（大于0.5mΩ）引起填充因子的偏差，就需要通知设备人员到场解决。

如果烧结炉有问题，炉温波动较大（温度波动超过6℃）升高炉温或是降低炉温观察一下效果。

第三台丝印机有问题，先更换浆料观察效果，再调节印刷参数观察效果。然后再排查一下前两台印刷机是否有问题。

工艺员的处理原则：

先搞清楚问题是否真的发生。

问题为什么发生。

善后和避免此类问题再次发生

排查异常情况的原因时最常用的，最有说服力的方法就是对比实验：

测试系统的互测（10片）

烧结炉的精确对比（20片）

丝印+烧结的精确对比（20片）

丝印整条线的精确对比（100-200片）

在遇到突发的异常情况时：

先看一下从其他线拿几片电池片在出现异常的生产线测试一下，排查一下测试

在看一下烧结炉温图像是否有异常

再看一下正电极是否刚加入浆料。

分析异常电池的方法有：

电性能/数据趋势分析

外观（包括测试栅线宽度）

EL测试

方块电阻

PN型测试

打磨/重烧

电性能/数据趋势分析：

开路电压、短路电流和漏电是实测的值，即便是异常电池片这三个值也是可以反映电池片的性能。

而串联值和填充因子是通过IV曲线来模拟近似计算出来的结果，在测试异常的电池片时IV曲线可能是较特殊的曲线，而此时模拟近似处理的结果有可能就不准确了，例如：串联成百上千，或是负数等，只能作为参考值。

常见的问题可以通过数据趋势的分析大概得到结论，从而节省了排查时间，提高准确性。

常见问题：

理论上每一片电池的电性能都是不同的，他们的温度和光强也是不同的。如果发现他们的测试结果有一项一直是相同的，这就极有可能是测试机出现了问题。

例如测试温度一直是一样的，那就有可能是测温探头失灵了。

合集下载

塑料丝印知识点总结

塑料丝印知识点总结

塑料丝印知识点总结

塑料丝印的原理

塑料丝印是一种利用印刷刮墨刀将油墨刮印到基材上的印刷方法。塑料丝印的原理是利用网版上的网眼将油墨传输到基材上，并且可以控制油墨的厚度，以实现印刷图案的传输。由于塑料丝印可以适用于不同的基材和形状，因此可以实现在平面、曲面、凹凸面上进行印刷。

塑料丝印的工艺流程

塑料丝印的工艺流程包括原稿设计、制版、印刷操作和后道工序。首先，需要根据客户提供的原稿进行设计，然后将设计好的图案制作成网版。接下来是印刷操作，操作人员需要将油墨涂抹在网版上，在基材上放置待印刷的物品，然后用刮墨刀将油墨均匀地刮印到基材上。最后是后道工序，包括干燥、固化、清洗等。

塑料丝印的设备和材料

塑料丝印的设备主要包括网版印刷机、刮墨刀、网版、油墨、基材等。网版印刷机是用于进行塑料丝印的主要设备，不同的塑料丝印机有不同的印刷速度、印刷精度和自动化程度。刮墨刀是用于将油墨刮印到基材上的工具，刮墨刀的选用和使用对印刷效果有很大影响。网版是印刷图案的媒介，网版的制作和选用对印刷效果也有很大的影响。油墨是用于塑料丝印的主要印刷材料，不同的油墨适用于不同的基材和印刷要求。基材是印刷产品的载体，不同的基材对印刷效果有很大的影响。

塑料丝印的常见问题及解决方法

在进行塑料丝印的过程中，常常会遇到一些问题，比如印刷图案不清晰、油墨粘度不均匀、印刷位置不准确等。这些问题可能会影响印刷效果和工艺质量。对于这些问题，可以采取一些解决方法，比如检查设备和材料的状态，调整印刷参数，优化印刷工艺流程等。此外，还可以通过培训操作人员，提高技术水平，提高问题处理能力。

总结

塑料丝印是一种常见的印刷工艺，具有广泛的应用范围。掌握塑料丝印的原理、工艺流程、设备和材料、常见问题及解决方法等知识，对于提高印刷品质和工艺效率非常重要。希望本文的总结能够帮助读者更好地了解和掌握塑料丝印技术，为实际生产提供参考。

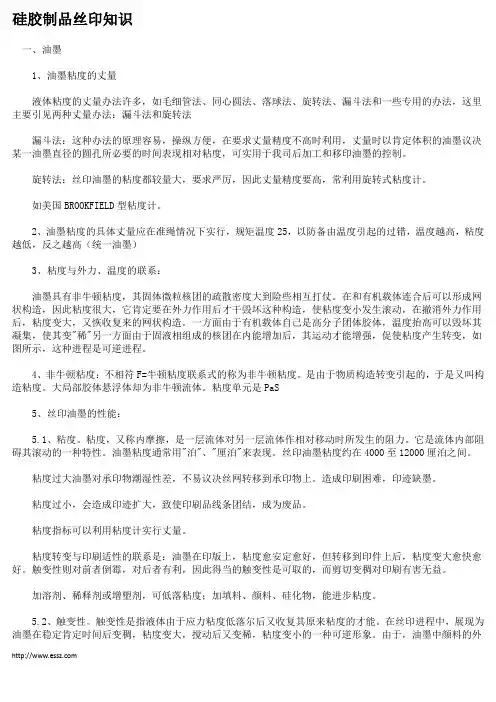

硅胶制品丝印知识
