小便器的安装和尺寸

一、卫生洁具的安装形式

1.大便器的安装

1.1 适用范围

适用于蹲式及后排挂式大便器的安装。

1.2 大样图

1.3 规格表

（1）大便器后部距墙体距离为250mm，允许偏差5mm；

（2）给水点高度一般比大便器处地面高出800mm，允许偏差±10mm。

1.4 工艺核心要义叙述

（1）蹲式大便器与管道接口处需涂抹防水油膏； （2）地面瓷砖坡向蹲便器，高度与蹲便器外边平齐；

（3）后排挂式大便器在隐蔽前应做灌水和受力试验。器具要求和墙体类别采用可靠的固定方式，一般情况在墙体面完成前考虑。

2.小便斗的安装

1.1 适用范围

适用于挂式小便斗的安装。

1.2 大样图

1.3 工艺核心要义叙述

（1）一般小便器受水部分上边缘距地面高度为600mm，如图所示，带抓杆的无障碍挂式小便器距地面高度不大于500mm，儿童挂式小便器距地面高度为450mm；

（3）小便器出水管与排水管中心间距为40mm；

（2）给水点一般比小便斗上沿高150mm。感应式安装高度按照产品说明书布置，没有说明的按照此要求落实。

3.洗脸盆的安装

1.1 适用范围

适用于台下式洗脸盆的安装。

1.2 大样图

1.3 规格表

（1）给水管角阀距地面450mm；

（2）排水管中心距墙为150mm；

（3）脸盆边与台板孔边的距离不得大于5mm。

1.4 工艺核心要义叙述

（1）台板开孔尺寸与脸盆的外形尺寸一致， 龙头出水落向排水口为宜；

（2）角阀出水口必须朝上；

（3）洗脸盆和台板接合处必须涂抹玻璃胶。

二、成品支吊架

1.水平多管道支架（轻型支架）

1.1 适用范围

适用于两条及以上的并排水平管道，管径DN≤250，根据管道重量及支架间距来选择支架形式。成品支吊架施工工艺不同于传统支吊架，其各部件连接采用专用的连接件相连接，配合专用锁扣进行固定。

1.2 成品支吊架连接件大样图

1.3 成品支吊架大样图

1.4 规格表

（1）a=80mm，相邻两条管道直径D≥125 时，b=70mm；相邻两条管道直径D≤100 时，b=50mm；非保温管道，同上述。 （2）Ⅰ、Ⅱ、Ⅲ、Ⅳ型支架尺寸表（单位：mm）

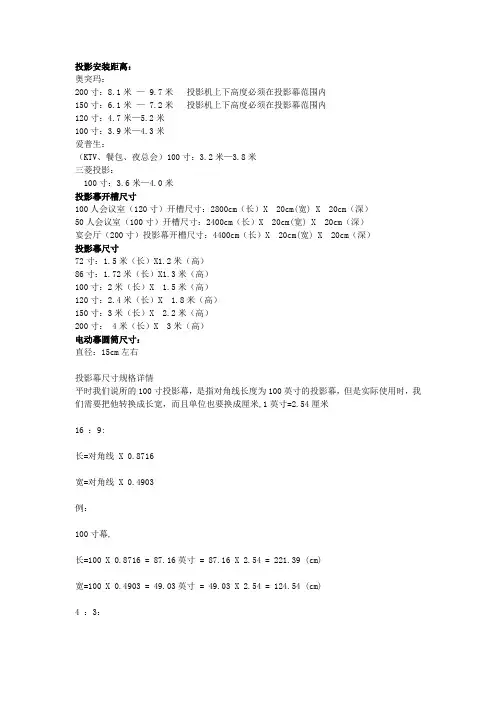

投影安装距离：

奥突玛：

200寸：8.1米 — 9.7米 投影机上下高度必须在投影幕范围内

150寸：6.1米 — 7.2米 投影机上下高度必须在投影幕范围内

120寸：4.7米—5.2米

100寸：3.9米—4.3米

爱普生：

（KTV、餐包、夜总会）100寸：3.2米—3.8米

三菱投影：

100寸：3.6米—4.0米

投影幕开槽尺寸

100人会议室（120寸）开槽尺寸：2800cm（长）X 20cm(宽) X 20cm（深）

50人会议室（100寸）开槽尺寸：2400cm（长）X 20cm(宽) X 20cm（深）

宴会厅（200寸）投影幕开槽尺寸：4400cm（长）X 20cm(宽) X 20cm（深）

投影幕尺寸

72寸：1.5米（长）X1.2米（高）

86寸：1.72米（长）X1.3米（高）

100寸：2米（长）X 1.5米（高）

120寸：2.4米（长）X 1.8米（高）

150寸：3米（长）X 2.2米（高）

200寸： 4米（长）X 3米（高）

电动幕圆筒尺寸：

直径：15cm左右

投影幕尺寸规格详情

平时我们说所的100寸投影幕，是指对角线长度为100英寸的投影幕，但是实际使用时，我们需要把他转换成长宽，而且单位也要换成厘米,1英寸=2.54厘米

16 ：9:

长=对角线 X 0.8716

宽=对角线 X 0.4903

例：

100寸幕,

长=100 X 0.8716 = 87.16英寸 = 87.16 X 2.54 = 221.39 (cm)

宽=100 X 0.4903 = 49.03英寸 = 49.03 X 2.54 = 124.54 (cm)

4 ：3：

长=对角线 X 0.8

宽=对角线 X 0.6

例：

100寸幕,长=100 X 0.8 = 80英寸 = 80 X 2.54 = 203.2 (cm)

宽=100 X 0.6 = 60英寸 = 60 X 2.54 = 152.4 (cm)

卫生间蹲位尺寸标准

卫生间蹲位尺寸标准

长应为1m至1.50m、宽应为0.85m至1.20m。其次，在设置蹲位尺寸的时候要注意，每个小便来站位深应为0.75m、宽应为0.70m，小便器间距应为0.70m至0.80m。另外，蹲位门的尺寸应该控制在1.1m至1.3m左右，然后门的高度应根据使用者的平均身高来决定，应控制在1.75m至2m左右。

一、卫生间蹲位门最小尺寸是多少

一般不应该小于0.8*0.9m，如果小于这个尺寸，体型偏胖一点的朋友就很难在里面转身，不能很好的使用厕所。其次，一般公共卫生间蹲位门的尺寸都是控制在1.1-1.3米左右，但是具体得看现场的施工情况在确定。而高度一般就是1.83m如果做高点的话，就是在2m左右。在国内一般的，都是在1.85米，而在国外的，因为身高的原因，大多数都是2m的门高度。

二、蹲便器安装注意事项

蹲便器在安装时，进水口中心的距离到墙体的距离不应小于60mm；蹲便器四周的胚体厚度应大于6mm；带整体存水弯的卫生陶瓷的水封深度应大于50mm；蹲便器后部应该距离墙面650mm到700mm，如果距离太远就需要接长冲水管的长度。蹲便器侧边的距离不应少于450mm。但是自带存水弯的蹲便器，下水管就不用再设置存水弯了，否则会影响冲水的功能。不带存水弯的蹲便器，则需要在管道上设置存水弯，起到隔臭的作用。 三、蹲便器规格一般是多少的

1、蹲便器规格一般有580*450*70、535*430*240、535*430*190、520*420*220、520*420*280、520*420*190等几类，在选择前需要测量好坑距尺寸，以免造成不必要的麻烦。

2、成人型蹲便器尺寸：长610mm、宽270m；幼儿型蹲便器尺寸：长480mm、宽220mm；蹲便器进水口中心至完成墙的距离应不小于60mm；蹲便器任何部位的坯体厚度应不小于6mm。

小便池水管安装尺寸

小便池水管直径必须至少为50mm，即公称外径(dn)必须至少为50。如果小便池的排水管连接了3个以上的小便池，则下水道直径大小必须至少为75毫米，直径大小也是如此。当然，小便池排水管的直径要根据卫生间的布局选择合适的水管安装尺寸。只要确认洗手间的下水道、排水正常即可。

小便池管道安装尺寸

首先，最好根据小便池大小确定上下水的位置，并确定高度。传感器小便池连接管的大小小便池高度下水道长度-100mm，下水道的位置根据小便池下水道确定与墙的距离。传感器使用220v电源时，还必须内置电源。

小便池下水管道怎么安装

1.首先，调整排水管、排水管等的尺寸。2.擦干净尿机出口旁边的灰尘和湿气，然后盖上出口外缘和水孔的橡皮筋。3.挂好小便器调整好位置后，可以用螺丝把小便器锁在墙上。

1.首先，调整排水管、排水管等的尺寸。

2.擦干净尿机出口旁边的灰尘和湿气，然后盖上出口外缘和水孔的橡皮筋。

3.挂好小便器调整好位置后，可以用螺丝把小便器锁在墙上。
