限流电抗器基础尺寸

限流电抗器（Limiting reactor）是一种用于限制电流或调节电压的电气设备。它主要通过电感效应来控制电流的大小。限流电抗器通常由线圈或绕组组成，因此它的基础尺寸取决于具体的电流、电压和频率要求。

限流电抗器在电力系统中起到了非常重要的作用，它可以用于控制电流的大小，防止过电流对设备的损坏，同时也可以用于平衡电力系统中的电压，提高系统的稳定性。

限流电抗器的基础尺寸可以分为以下几个方面来讨论：

1.电流容量：限流电抗器的基础尺寸首先需要满足所需电流容量的要求。电流容量取决于所需限流的电流大小。一般来说，电流容量越大，限流电抗器的尺寸也会越大。为了满足某个电流容量的要求，可以选择合适的线圈截面积和线圈长度。

2.电压等级：限流电抗器还需要满足所需电压等级的要求。电压等级一般表征了设备所能承受的最高电压。为了满足某个电压等级的要求，可以选择适当的绕组绝缘材料和绕组长度，以确保设备在正常工作条件下不会出现击穿现象。

3.频率：频率是限流电抗器设计中的另一个重要参数。电力系统中的频率一般为50Hz或60Hz。为了使限流电抗器能够在特定频率下工作，需要选择适合的线圈电感和线圈电阻。

除了上述基本尺寸要求外，还有其他一些因素也会影响限流电抗器的基础尺寸，如温升和散热要求、安装空间等。在设计限流电抗器时，需要综合考虑这些因素，以确保设备能够稳定、可靠地运行。

总的来说，限流电抗器的基础尺寸取决于所需的电流容量、电压等级和频率，同时还需考虑其他因素如温升和散热要求等。在设计限流电抗器时，需要根据具体的要求进行选型和计算，以确保设备能够满足工作条件下的需求，并能够稳定可靠地运行。

合集下载

XD1-50限流电抗器

XD1-50限流电抗器

上海昌日电子科技有限公司

电抗器，变压器 上海昌日电子科技有限公司 XD1-50限流电抗器

上海昌日电子科技有限公司是专业生产电抗器的企业，XD1-50限流电抗器，输入电抗器，输出电抗器，直流电抗器，补偿柜串联电抗器，高压串联电抗器，单相串联电抗器等，电抗器种类齐全，常规规格均有现货。

壹，XD1-50限流电抗器适用范围

XD1型限流电抗器(也称阻尼电抗器)是采用不饱和树脂浇注成型的干式电抗器,适用于交流50Hz、额定电压0.4kV的交流电路中,用于低压无功功率成套装置中作为限制电容器组在交流网络上开关操作时产生的涌流和增加开关的开断能力。

贰，XD1-50型限流电抗器参数表

XD1系列限流电抗器产品性能符合标准：GB 10229。

上海昌日电子科技有限公司

电抗器，变压器 上海昌日电子科技有限公司 名称

限流电抗器 品牌 上海昌日

型号 XD1-50 系统电压 400V

额定电流 95A 频率 50HZ

绝缘结构 干式电抗器 功能 限流电抗器

接法 串联 冷却方式 自冷

安装场所 户内 海拔高度 1000M

冷却方式 自冷 产地 上海

厂家 上海昌日电子科技有限公司

叁，XD1-50型限流电抗器型号及含义

X D 1-□ /0.4

0.4-----------系统额定电压(kV)

□------------配用三相电容器容量(kvar)

1------------设计序号

D------------单相

X------------限流电抗器

肆，XD1-50限流电抗器正常工作条件和安装条件

4.1安装场所：户内。

4.2环境温度：-5℃～40℃。

电抗器规范

电抗器规范

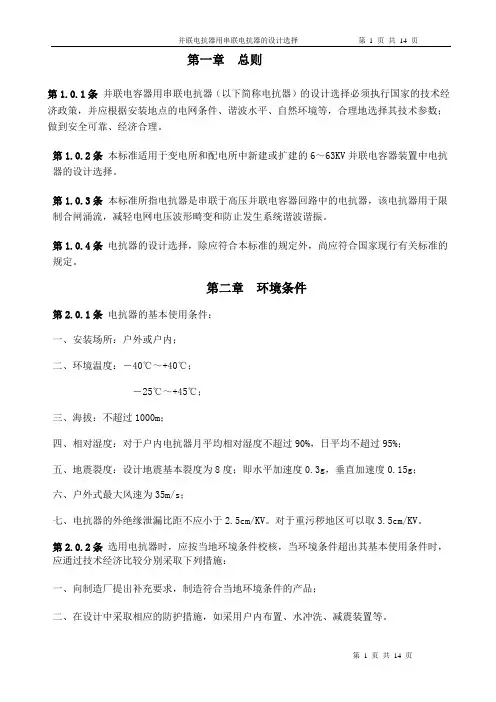

并联电抗器用串联电抗器的设计选择 第 1 页 共 14 页
