干式变压器运输注意事项

变压器的运输方案引言变压器作为电力系统中的重要设备，其在运输过程中需要注意一系列的问题，如保护变压器设备的完好性、确保安全交付等。

本文将针对变压器的运输方案进行详细说明，包括运输前的准备工作、运输过程中的注意事项以及到达目的地后的安装工作。

运输前的准备工作在开始运输前，应对变压器进行必要的准备工作，以确保其在运输过程中的安全。

以下是运输前的准备工作：1.规划运输路线：在选择运输路线时，应综合考虑道路的条件、桥梁的承重能力以及交通流量等因素。

选择合适的运输路线，有助于降低运输风险。

2.确定运输方式：根据变压器的大小、重量以及运输距离等因素，选择合适的运输方式。

常见的运输方式包括公路运输和海运运输等。

3.运输许可证申请：根据当地法规和规定，申请所需的运输许可证。

运输许可证的申请程序根据不同地区可能会有所不同，需要提前了解并按照规定办理。

4.清理和检查：在运输前，应清理变压器及其附件，确保其表面无污垢，并进行外观检查，以排除任何潜在的问题。

5.固定和防护措施：在运输前，应采取适当的固定和防护措施，以防止变压器在运输过程中发生位移、脱落或损坏。

运输过程中的注意事项在变压器的运输过程中，需要特别注意一些事项，以确保运输的安全和顺利进行。

以下是运输过程中需要注意的事项：1.指定专人负责：在运输过程中，应指定专人负责变压器的运输工作，并确保其具备必要的运输经验和知识。

2.跟踪监测：在运输过程中，应随时跟踪监测变压器的运输状况，确保其处于安全状态。

如有异常情况发生，应及时采取措施，防止进一步损坏。

3.避免震动和碰撞：在运输过程中，应尽量避免变压器受到震动和碰撞。

可以采取使用缓冲材料、隔离物体等措施，保护变压器免受外界冲击。

4.防潮防水：在海运或长途公路运输中，应采取适当的防潮、防水措施，避免变压器受到水分损害。

可以使用密封包装材料、防水涂料等措施，确保变压器处于干燥状态。

5.注意气温和湿度：在运输过程中，应特别注意气温和湿度的变化。

10KV及以下变压器运输安装方案1.编制说明10KV电力变压器的容量，一般在2500KVA及以下，但也有个别的变压器容量达3200KVA，在编写该变压器的运输、安装方案时，只考虑一般的情况，特殊情况另作处理。

10KV及以下的变压器，在近十年中，又新添了干式变压器，因为干式变压器有其独特的优点，所以发展比较迅速，在中压变压器使用中，有取代油浸变压器的趋势，因此，这次编写过程中，将干式变压器也列在其中。

本方案的变压器运输，不能作为长途运输方案，只限于从建设单位的设备仓库运往变压器安装现场。

本方案采用的运输机械，一般为汽车运输，起重机械为汽车吊或就地起重设备。

10KV油浸电力变压器一般为整体运输，而变压器的附件瓦斯继电器、压力继电器、温度指示仪表、吸湿剂，由生产厂外购供给，在变压器就位安装后组装。

油浸变压器运输，都为带油运输且储油柜中的油量应比正常偏高。

包括器身检查或安装过程中损耗的变压器油，厂家供补充油。

干式变压器的运输，主要是变压器的主体，另外尚有风冷却部件，测温部件及变压器的外护罩，可以分开运输，现场组装。

本方案不包括器身检查。

器身检查是变压器安装工序中一道重要工序，其检查项目较多，所以，另有10KV变压器器身检查方案。

电压等级相同，容量在2500KVA及以下的电炉变压器，整流变压器，也可采用本方案，作为施工参考。

2.编制依据2.1.工程合同2.2.工程设计和施工图纸。

2.3.施工组织设计2.4.施工计划2.5.《电气装置安装工程电力变压器，油浸电抗器，互感器施工及验收规范》。

2.6.《电气装置安装工程电气设备交接试验标准》。

2.7.变压器制造厂家的有关技术文件2.8.《建筑电气工程施工质量验收规范》GBJ50303－20022.9.本公司《质量保证手册》、《质量体系程序》及其支撑性文件。

2.10.国家、行业和地区有关安全、防火、交通运输等方面的标准、规定。

3.工程概况（根据该工程实际情况写明该工程的名称、建设地点、设计规模、工作范围、工程特点、主要技术参数、主要实物工程量、工期要求和投资金额等。

合理安排运输路径，避开交通高峰期和不良路况，确保运输安全。 严格按照相关规定对变压器进行固定和绑扎，防止在运输过程中发生松动或 滑落。 确保运输车辆的货箱尺寸和承载能力符合要求，避免超载或偏载。
单击此处输入 （你的）智能图 形项正文，文字 是您思想的提炼， 请尽量言简意赅
的阐述观点
单击此处输入 （你的）智能图 形项正文，文字 是您思想的提炼， 请尽量言简意赅
在变压器装车运输的全过程中，应保持对变压器的监控，确保其始终处于安全稳定的状态。
根据变压器规格和运输要 求，选择合适的运输路线
考虑路况、交通状况和天 气因素，确保运输安全
优化运输路线，降低运输 成本和提高运输效率
遵守相关法律法规和运输 规定，确保合法运输
确保变压器装载稳固，避免在运输过程中发生位移或倾倒。
变压器就位时未进行充分的安全评估和风险控制，导致设备损坏或人员伤亡。
变压器装车运输就位过程中缺乏有效的协调和沟通，导致工作进度受阻或产 生不必要的麻烦。 变压器装车运输就位过程中未遵循相关法律法规和标准规范，导致安全事故 或法律纠纷。
研发更高效、更可靠的变 压器装车运输技术。
探索智能化、自动化的变 压器就位技术。
案例名称：大型变压 器装车运输就位
案例背景：某电力公 司需要将一台大型变 压器运输至指定地点
解决方案：采用专业 的装车运输方案，确 保变压器安全顺利运
输至目的地
实施过程：详细介绍 了装车、运输、就位 等环节的具体操作和
注意事项
案例效果：变压器成 功运输至目的地，整 个过程安全顺利，得 到了客户的高度评价
变压器装车运输必须符合 国家相关规定和标准
变压器装车运输前应进行 质量检查，确保符合标准
变压器装车运输过程中应 保持平稳，避免剧烈振动

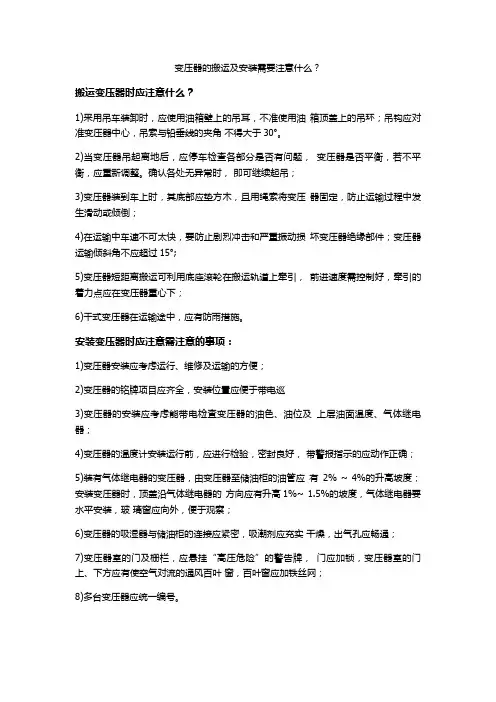

变压器的搬运及安装需要注意什么？
搬运变压器时应注意什么？
1)采用吊车装卸时，应使用油箱壁上的吊耳，不准使用油箱顶盖上的吊环；吊钩应对准变压器中心，吊索与铅垂线的夹角不得大于30°。

2)当变压器吊起离地后，应停车检查各部分是否有问题，变压器是否平衡，若不平衡，应重新调整。

确认各处无异常时，即可继续起吊；
3)变压器装到车上时，其底部应垫方木，且用绳索将变压器固定，防止运输过程中发生滑动或倾倒；
4)在运输中车速不可太快，要防止剧烈冲击和严重振动损坏变压器绝缘部件；变压器运输倾斜角不应超过15°;
5)变压器短距离搬运可利用底座滚轮在搬运轨道上牵引，前进速度需控制好，牵引的着力点应在变压器重心下；
6)干式变压器在运输途中，应有防雨措施。

安装变压器时应注意需注意的事项：
1)变压器安装应考虑运行、维修及运输的方便；
2)变压器的铭牌项目应齐全，安装位置应便于带电巡
3)变压器的安装应考虑能带电检査变压器的油色、油位及上层油面温度、气体继电器；
4)变压器的温度计安装运行前，应进行检验，密封良好，带警报指示的应动作正确；
5)装有气体继电器的变压器，由变压器至储油柜的油管应有2% ~ 4%的升高坡度；安装变压器时，顶盖沿气体继电器的方向应有升高1%~ 1.5%的坡度，气体继电器要水平安装，玻璃窗应向外，便于观察；
6)变压器的吸湿器与储油柜的连接应紧密，吸潮剂应充实干燥，出气孔应畅通；
7)变压器室的门及栅栏，应悬挂“高压危险”的警告牌，门应加锁，变压器室的门上、下方应有使空气对流的通风百叶窗，百叶窗应加铁丝网；
8)多台变压器应统一编号。
