电动平车说明书

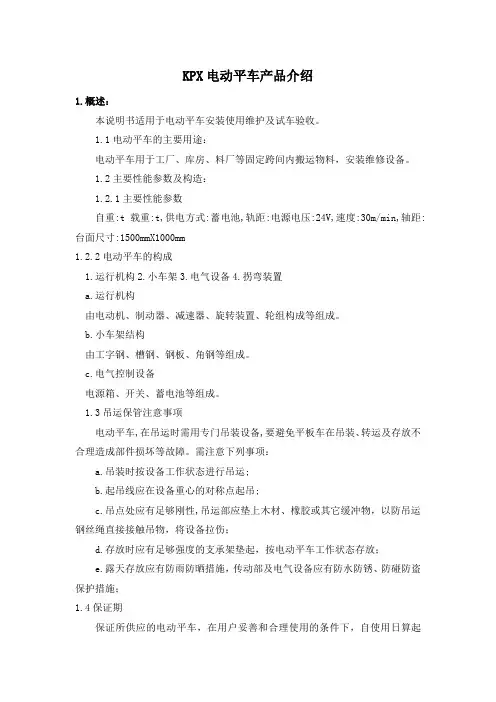

KPX电动平车产品介绍

1.概述：

本说明书适用于电动平车安装使用维护及试车验收。

1.1电动平车的主要用途：

电动平车用于工厂、库房、料厂等固定跨间内搬运物料，安装维修设备。

1.2主要性能参数及构造：

1.2.1主要性能参数

自重:t载重:t,供电方式:蓄电池,轨距:电源电压:24V,速度:30m/min,轴距:台面尺寸:1500mmX1000mm

1.2.2电动平车的构成

1.运行机构2.小车架3.电气设备4.拐弯装置

a.运行机构

由电动机、制动器、减速器、旋转装置、轮组构成等组成。

b.小车架结构

由工字钢、槽钢、钢板、角钢等组成。

c.电气控制设备

电源箱、开关、蓄电池等组成。

1.3吊运保管注意事项

电动平车,在吊运时需用专门吊装设备,要避免平板车在吊装、转运及存放不合理造成部件损坏等故障。需注意下列事项：

a.吊装时按设备工作状态进行吊运;

b.起吊线应在设备重心的对称点起吊;

c.吊点处应有足够刚性,吊运部应垫上木材、橡胶或其它缓冲物，以防吊运钢丝绳直接接触吊物，将设备拉伤；

d.存放时应有足够强度的支承架垫起，按电动平车工作状态存放；

e.露天存放应有防雨防晒措施，传动部及电气设备应有防水防锈、防碰防盗保护措施；

1.4保证期

保证所供应的电动平车，在用户妥善和合理使用的条件下，自使用日算起12个月内，但不超过自发货日起12个月期间内，如发现设备质量问题，按“三包”原则规定执行。

2.安装与调整

a.按合同规定,货到用户三个月内,供需双方派员、按设备装箱单清点核实，发现问题及时处理。

b.设备一般在地面组装,整体吊装。检查好各项数据，如小车轨距等。

c.将电动平车放在两根平行且处于同一水平的轨道上;

各项指标均应下列规定：

(1)电动平车轨距K的极限偏差,不得超过△K≤±2mm。在同一轴线的两个车轮偏斜方向相反。同轨道上的所有车轮偏斜量不大于L/800，L为车轮端面上加工的基准圆直径。

KP KPD系列电动平车

说明书

目录

1、 前言

1，1 KP系列电动平车（图1）

1，2 KPD系列电动平车（图2）

2、 型号及基本参数

2，1型号表示方法

2，2电动平车基本参数表

3、 结构简介

3，1总布置和车架

3，2车架轮对

3，3传动装置

3，4连接装置

3，5导电装置

4、 电气控制

4，1供电方式

4，2电机

4，3 电气控制系统

5、 安装使用说明

6、 润滑周期表

7、 随机技术文件

1 前言

电动平车，是一种电动有轨厂内运输车辆。它具有结构简单、使用方便、容易维护、承载能力大、污染少等优点。广泛用于机器制造和冶金工厂，作为车间内部配合吊车运输重物过跨之用。

KP系列是卷线供电电动平车，以卷线筒供电。KPD系列是36V低压轨道供电电动平车，以轨道滑触线供电。

KP、KPD系列电动平车高度低，台面加强，改型容易，维修方便。KPD系列电动平车的低压36V供电，由于不用电缆，故安全不怕烫，不怕砸，不妨碍交叉运输，易实现遥控和自动化，可以在弯道、环行道甚至岔道上长距离运行，给厂区运输布置以很大方便。

2 型号及基本参数

2，1 型号表示方法

KP - - |

轨距代号1：1435 2：762 mm

载重吨位

KP：卷线式电动平车

KPD：36V轨道供电电动平车 2，2 基本参数（表1）

表一：KP KPD系列电动平车参数表

拖线式 KP-6 KP-10 KP-16 KP-25 KP-40 KP-63

低压36V KPD-6 KPD-10 KPD-16 KPD-25 KPD-40 KPD-63

载重t 6 10 16 25 40 63

长 m 3.6 4 4 4．8 5

第1篇

一、适用范围

本规程适用于本企业内部使用的一切平板车操作，包括但不限于电动平板车、手动平板车等。

二、操作前的准备工作

1. 操作人员必须经过专业培训，熟悉平板车的操作规程和安全注意事项，取得相应操作资格证书。

2. 操作人员进入工作区域前，必须穿戴好劳保用品和防护用品，如安全帽、工作服、手套、防滑鞋等。

3. 操作前，应对平板车进行检查，确保车辆外观完好、传动机构及其润滑状况正常。

4. 清除轨道两旁以及中间堆存的生产废料或大型障碍物，以及可能影响平板车正常使用的物品。

5. 检查电源线路、制动系统、照明系统等是否正常，确保操作安全。

三、操作过程中的注意事项

1. 操作人员必须按照规定路线行驶，严禁逆行、超车、强行并线。

2. 行驶过程中，注意观察周围环境，保持安全距离，避免碰撞。

3. 遇到特殊情况，如行人、车辆等，应立即停车，待情况解决后方可继续行驶。

4. 避免急启动、急停车，防止由于惯性承载物品滑落发生危险。

5. 载重平板车在行驶过程中，严禁超载，确保车辆稳定。

6. 行驶过程中，严禁在平板车上堆放物品，防止物品滑落伤人。

7. 电动平板车在行驶过程中，严禁使用手机、听音乐等分散注意力。

四、操作结束后的注意事项

1. 操作结束后，应将平板车停放在指定区域，关闭电源，拔掉钥匙。

2. 清理平板车内外，确保无遗留物品。 3. 对平板车进行检查，如有损坏，应及时上报并维修。

4. 操作人员离开工作区域前，应确保设备处于安全状态。

五、安全教育与培训

1. 定期对操作人员进行安全教育和培训，提高操作技能和安全意识。

2. 对新员工进行入职培训，确保其掌握平板车操作规程。

3. 对操作人员进行定期考核，确保其熟练掌握操作技能。

4. 对违反操作规程的行为进行严肃处理，确保操作安全。

本规程自发布之日起实施，如遇国家法律法规及政策调整，以最新规定为准。

第2篇

一、总则

为确保平板车操作过程中的安全与效率，防止事故发生，特制定本规程。本规程适用于所有使用平板车进行货物搬运的作业人员。

个人收集整理-ZQ

1 / 3 、简介

系列轨道平车是杭州豪盛电动车辆有限公司四大产品之一（系列轨道平车、系列蓄电池固定平台搬运车、系列蓄电池牵引车、系列平板车拖车）文档来自于网络搜索

系列轨道平车又称过跨车.是一种有轨重型厂内运输车辆，载重量从几吨到数百吨.它广泛用于铁路、港口、仓储、重型钢厂、机械制造、冶金、造船等行业.跨车间、跨厂房堆放、仓储存储间地工艺转到及物料搬运.是减轻劳动强度，提高生产效率地理想搬运设备.文档来自于网络搜索

系列轨道平车结构简单，承载能力强，故障率低，维护保养方便.动力源可以选用蓄电池或者工业电源，对周边环境无任何污染.文档来自于网络搜索

、操作性能

操纵机构功能介绍

（）总电源开关——整车电气系统电源总开关.打开开关即可接通车辆电气系统.

（）急停按钮——紧急停车用.当出现紧急情况时，按下急停按钮可使车辆立即制动停车.

（）钥匙——电器控制系统开关.旋动钥匙至打开位置即可接通电气控制系统，对车辆进行运行控制

（）调速旋钮——用于调整车辆运行速度.通过旋钮可以在设定范围能随意控制车辆运行速度.仅使用于斩波调速和变频调速.文档来自于网络搜索

（）启动按钮——用于启动车辆.按下启动按钮车辆即进入“待命”状态，随时可以工作运行.

（）停止按钮——用于车辆停止.按下停止按钮后，车辆停车并制动

（）功能开关——用于遥控操作和手柄操作地功能切换.仅适用于选配遥控操作车型

（）方向按钮——用于控制车辆运行.启动车辆后按下方向按钮即可往对应方向运行.

显示装置

（）电压表——显示车辆电压.通过电压表显示可以随时观察车辆电量情况，以便于及时补充电量避免因电量低影响使用文档来自于网络搜索

（）报警灯——安全警示.当车辆启动后，报警灯发出闪烁灯光同时伴有声音警示，提醒周边人员注意车辆安全.文档来自于网络搜索

操作流程

2.3.1 启动

第一步：打开总电源；

第二步：释放急停按钮；
