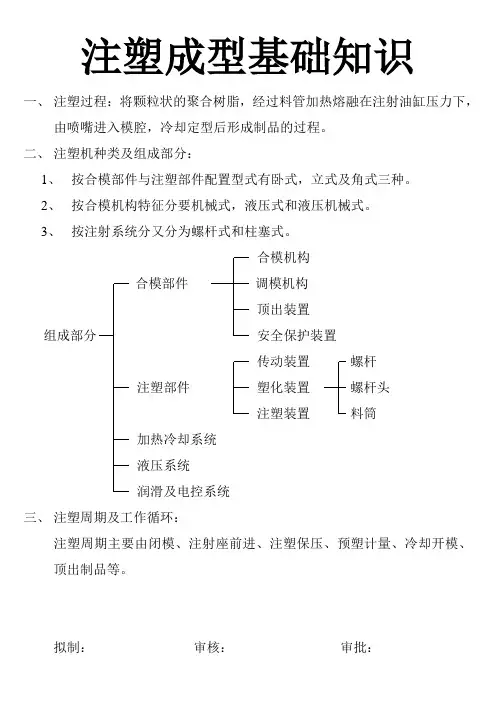

注塑成型基础知识
一、 注塑过程：将颗粒状的聚合树脂，经过料管加热熔融在注射油缸压力下，由喷嘴进入模腔，冷却定型后形成制品的过程。
二、 注塑机种类及组成部分：
1、 按合模部件与注塑部件配置型式有卧式，立式及角式三种。
2、 按合模机构特征分要机械式，液压式和液压机械式。
3、 按注射系统分又分为螺杆式和柱塞式。
合模机构
合模部件 调模机构
顶出装置
组成部分 安全保护装置
传动装置 螺杆
注塑部件 塑化装置 螺杆头
注塑装置 料筒
加热冷却系统
液压系统
润滑及电控系统
三、 注塑周期及工作循环：
注塑周期主要由闭模、注射座前进、注塑保压、预塑计量、冷却开模、顶出制品等。
拟制： 审核： 审批：
第1章 注塑模具设计专业知识
知识要点
塑料模具设计工艺要求
模具结构与常用标准件介绍
塑料模具设计步骤
制品设计到模具设计的流程
UG NX 4注塑模具设计师就业实战精解
·2·
1.1 塑料模具设计工艺要求
要设计一副先进的塑料模具，首先需要有高水平的设计思路，而且还必须对制品工艺性、塑料材料的特性及用途、模具钢材的选用、加工方法、模具结构设计、成型方案和注射机的型号等多方面进行研究。其中从模具设计和注射成型的角度研究模具设计的工艺性是非常必要的，其目的是为了减少因模具工艺性不好而给模具制造及成型带来的麻烦。
1.1.1 塑料材料及特性
塑料是指以高分子合成树脂为主要成分，在一定温度和压力下具有塑性和流动性，可被塑制成一定形状，且在一定条件下保持形状不变的材料。常用塑料分为热固性塑料和热塑性塑料两类。热固性塑料的特点是在受热或其他条件作用下能固化成不溶性物料。热塑性塑料的特点是在特定的温度范围内能反复加热软化或冷却凝固。
塑料在性能上具有质量轻、强度好、耐腐蚀、绝缘性好、易着色、制品可加工成任意形状，且生产效率高、价格低廉等优点。
1．塑料性质
塑料制品应用的广泛性离不开它自身的性质特点，下面介绍塑料的成分特点。
（1）塑料的分子结构
塑料的主要成分是树脂，树脂有天然树脂和合成树脂两种。
（2）塑料的成分
树脂：主要作用是将塑料的其他成分加以粘合，并决定塑料的主要性能，如机械、物理、电、化学性能等。树脂在塑料中的比例一般为40%～65%。
填充剂：又称添料，正确地选择填充剂，可以改善塑料的性能并扩大它的使用
范围。
增塑剂：有些树脂的可塑性很小，柔软性也很差，为了降低树脂的熔融粘度和熔融温度，改善其成型加工性能，改进塑料的柔韧性、弹性以及其他各种必要的性能，通常加入能与树脂相容的不易挥发的高沸点的有机化合物。这类物质称为
塑剂。
着色剂：又称色料，主要起美观和装饰作用，包含涂料部分。
注塑成型基本学习培训资料 1 注塑成型基础
2-1 塑料
塑料是加热,加压后，就能够成型加工的高分子物质。塑料为天然树脂与合成树脂，一样指出由石油而成的合成树脂。
塑料的特长之一为加热后会变形，因此关于各种各样的形状能极易批量生产。
塑料大致分为有热塑性树脂与热固化树脂，大部分的产品用此两种塑料来制造。
热塑性树脂的性质为加热后溶化，在模具内进行冷却，就会固化造成产品，再次加热，也会溶化的性质。
热固化树脂的性质为尽管与热塑性树脂一样加热后溶化，但再次加热后会固化，一旦形成为固化后，不再形成为溶化。
另外，最近开发出称为“super engineering plastic”的与金属同样强度、抗热抗击的塑料及像皮肤一样的专门软的塑料，利用于各种各样的领域。
2-2 注塑成型
意味着把树脂在加热筒内进行加热溶化，接着把它射到模具内，然后把溶化树脂在模具内进行冷却。通过此工程来制造产品。
2-3 进行注塑成型时所需的东西
1. 成型材料(树脂)
2. 材料干燥机(热风式、除湿式、真空式)
3. 注塑成形机
4. 模具
5. 模具温度调剂器(媒体:水、油、加热器)
6. 取出器
7. 粉碎机
8. 成形技术
2-4 注塑成形条件的5个因素
1. 温度
2. 时刻
3. 量(位置)
4. 速度
5. 压力
温度 材料干燥、加热筒温度、树脂温度、模具温度、制品取出温度、室内温度、执行油、冷却水温度
时刻 材料干燥时刻、计量时刻、填充时刻、保压时刻、冷却时刻、周期
位置(量) 料斗内的材料放入量、注塑开始位置、注塑最前进位置、注塑终止位置、计量开始位置、减压量、注塑量
速度 计量速度(螺杆转动)、注塑速度、开锁模速度、顶出速度、减压速度
压力 锁模压力、填充压力、保压压力、计量负荷压力、螺杆背压力
依照5个因素的配合，就会成立成形条件。
只有5个因素总保持平稳，才能进行稳固成形。
2-5 成形条件
成形条件应该确认5个因素如何样设定，得到如何样结果，并确认成形制品在设定范畴及结果范畴内能够得到良品。
注塑模具是一种常见的工业制造工具，
广泛应用于塑料制品的生产过程中。它是将
塑料加热熔化后注入模具中，并通过冷却硬
化成型的过程。注塑模具具有高效、精确、
重复性好等特点，被广泛应用于汽车、电
子、家电、医疗器械等领域。本文将介绍注
塑模具的基础知识，包括模具的类型、结
构、设计原则、材料选择等内容。
正文内容：
一、注塑模具的类型
1.依据产品形状分类平面模具：用于生产平面形状的产品，如盖板、面板等。
长条模具：用于生产长条形状的产品，如管道、线槽等。
箱式模具：用于生产具有一定体积的产品，如箱子、容器等。
2.依据模具结构分类单腔模具：只有一个腔体，适用于生产单一产品。
多腔模具：有多个相同的腔体，可以同时生产多个产品。
多组份模具：可以同时注射多种材料，生产复合产品。
二、注塑模具的结构
1.注塑模具的基本结构模具座：支撑整个模具的基础部件。
固定板：固定上模板和下模板的部件。
上模板：与固定板连接，上部为模腔所在的部分。
下模板：与固定板连接，下部为产品座标部分。
2.注塑模具的附属结构抽芯装置：用于模具腔体内形状复杂的产品，使产品脱模时不
损坏。
取出装置：将注塑成型的产品从模具中取出。
冷却系统：通过冷却系统对模具加热的塑料进行冷却，使其硬
化成型。
三、注塑模具的设计原则
1.合理性原则产品可制造性：模具设计应符合产品的形状、尺寸、结构要
求。模具结构合理性：模具应具有良好的刚度和稳定性，以保证产
品的质量和生产效率。
2.生产性原则降低模具成本：在不影响产品质量和生产效率的前提下，尽量
降低模具制造成本。
提高模具寿命：通过合理的设计和材料选择，延长模具的使用
寿命。
四、注塑模具的材料选择
1.模具材料的要求高硬度：能够承受高压力和摩擦力。
高强度：能够承受高扭矩和冲击力。
耐磨性：能够抵抗长时间的磨损。
2.常用的模具材料冷工具钢：适用于生产大批量的塑料产品。
热工具钢：适用于生产高要求的高温、高压产品。
钨钢：适用于生产高精度、高要求的产品。
五、总结
注塑模具是塑料制品生产过程中不可或缺的工具。本文介绍了
