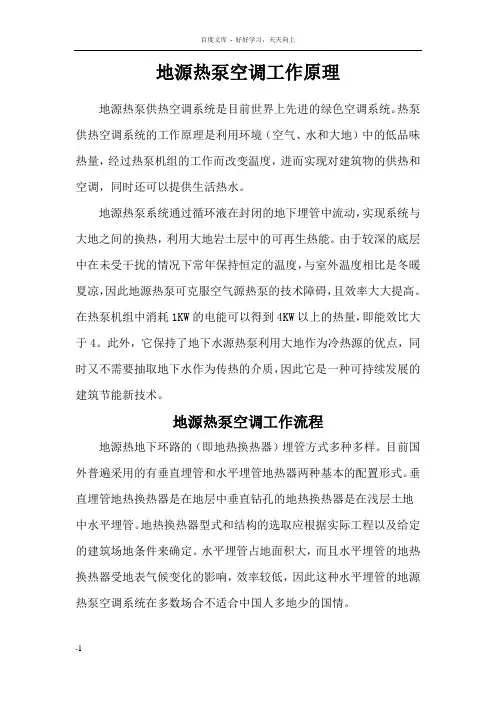

-1 地源热泵空调工作原理

地源热泵供热空调系统是目前世界上先进的绿色空调系统。热泵供热空调系统的工作原理是利用环境（空气、水和大地）中的低品味热量，经过热泵机组的工作而改变温度，进而实现对建筑物的供热和空调，同时还可以提供生活热水。

地源热泵系统通过循环液在封闭的地下埋管中流动，实现系统与大地之间的换热，利用大地岩土层中的可再生热能。由于较深的底层中在未受干扰的情况下常年保持恒定的温度，与室外温度相比是冬暖夏凉，因此地源热泵可克服空气源热泵的技术障碍，且效率大大提高。在热泵机组中消耗1KW的电能可以得到4KW以上的热量，即能效比大于4。此外，它保持了地下水源热泵利用大地作为冷热源的优点，同时又不需要抽取地下水作为传热的介质，因此它是一种可持续发展的建筑节能新技术。

地源热泵空调工作流程

地源热地下环路的（即地热换热器）埋管方式多种多样。目前国外普遍采用的有垂直埋管和水平埋管地热器两种基本的配置形式。垂直埋管地热换热器是在地层中垂直钻孔的地热换热器是在浅层土地中水平埋管。地热换热器型式和结构的选取应根据实际工程以及给定的建筑场地条件来确定。水平埋管占地面积大，而且水平埋管的地热换热器受地表气候变化的影响，效率较低，因此这种水平埋管的地源热泵空调系统在多数场合不适合中国人多地少的国情。 百度文库 - 好好学习，天天向上

-2 垂直环路地源热泵系统在工作中有三个必需的环路，有的还有第四个可供选择的预热生活热水的环路。

1、地下换热环路

水或防冻剂溶液在地下循环的封闭加压环路。冬季从周围土壤吸收热量，夏季向土壤释放热量，其循环由一台低功率的循环泵来实现。

2、制冷剂环路

即在热泵机组内部的制冷循环，与空气源热泵相比，只是将空气—制冷剂换热器变成水—制冷剂热换器，其它结构基本相同。

3、空气环路

把已调节好的空气分配到建筑物中去的环路。送风机将空气送到空气分布系统，再根据各区域的热损失或得热，将它们分配到特定的区域去。

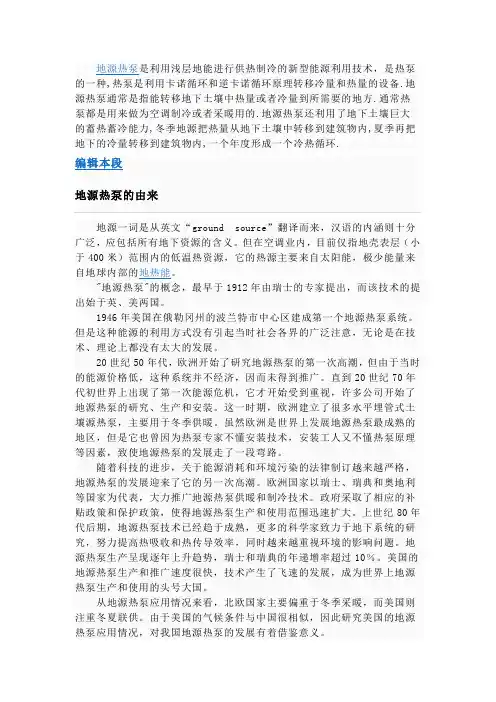

地源热泵是利用浅层地能进行供热制冷的新型能源利用技术，是热泵的一种,热泵是利用卡诺循环和逆卡诺循环原理转移冷量和热量的设备.地源热泵通常是指能转移地下土壤中热量或者冷量到所需要的地方.通常热泵都是用来做为空调制冷或者采暖用的.地源热泵还利用了地下土壤巨大的蓄热蓄冷能力,冬季地源把热量从地下土壤中转移到建筑物内,夏季再把地下的冷量转移到建筑物内,一个年度形成一个冷热循环.

编辑本段

地源热泵的由来

地源一词是从英文“ground source”翻译而来，汉语的内涵则十分广泛，应包括所有地下资源的含义。但在空调业内，目前仅指地壳表层（小于400米）范围内的低温热资源，它的热源主要来自太阳能，极少能量来自地球内部的地热能。

"地源热泵"的概念，最早于1912年由瑞士的专家提出，而该技术的提出始于英、美两国。

1946年美国在俄勒冈州的波兰特市中心区建成第一个地源热泵系统。但是这种能源的利用方式没有引起当时社会各界的广泛注意，无论是在技术、理论上都没有太大的发展。

20世纪50年代，欧洲开始了研究地源热泵的第一次高潮，但由于当时的能源价格低，这种系统并不经济，因而未得到推广。直到20世纪70年代初世界上出现了第一次能源危机，它才开始受到重视，许多公司开始了地源热泵的研究、生产和安装。这一时期，欧洲建立了很多水平埋管式土壤源热泵，主要用于冬季供暖。虽然欧洲是世界上发展地源热泵最成熟的地区，但是它也曾因为热泵专家不懂安装技术，安装工人又不懂热泵原理等因素，致使地源热泵的发展走了一段弯路。

随着科技的进步，关于能源消耗和环境污染的法律制订越来越严格，地源热泵的发展迎来了它的另一次高潮。欧洲国家以瑞士、瑞典和奥地利等国家为代表，大力推广地源热泵供暖和制冷技术。政府采取了相应的补贴政策和保护政策，使得地源热泵生产和使用范围迅速扩大。上世纪80年代后期，地源热泵技术已经趋于成熟，更多的科学家致力于地下系统的研究，努力提高热吸收和热传导效率，同时越来越重视环境的影响问题。地源热泵生产呈现逐年上升趋势，瑞士和瑞典的年递增率超过10％。美国的地源热泵生产和推广速度很快，技术产生了飞速的发展，成为世界上地源热泵生产和使用的头号大国。

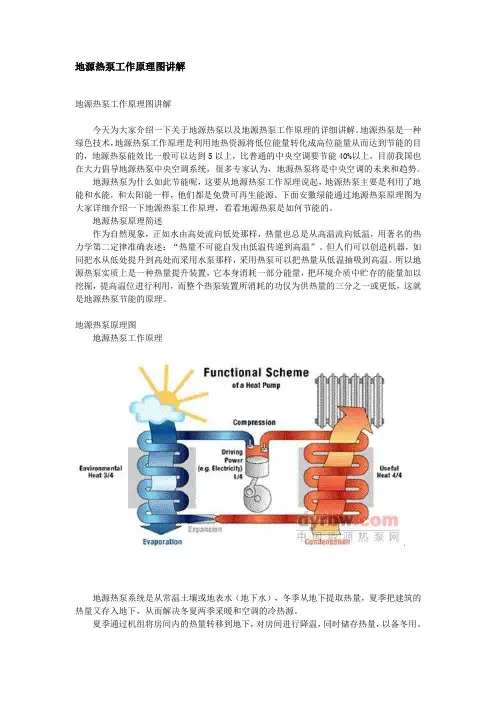

地源热泵工作原理图讲解

地源热泵工作原理图讲解

今天为大家介绍一下关于地源热泵以及地源热泵工作原理的详细讲解。地源热泵是一种绿色技术，地源热泵工作原理是利用地热资源将低位能量转化成高位能量从而达到节能的目的，地源热泵能效比一般可以达到5以上，比普通的中央空调要节能40%以上，目前我国也在大力倡导地源热泵中央空调系统，很多专家认为，地源热泵将是中央空调的未来和趋势。

地源热泵为什么如此节能呢，这要从地源热泵工作原理说起，地源热泵主要是利用了地能和水能，和太阳能一样，他们都是免费可再生能源。下面安徽绿能通过地源热泵原理图为大家详细介绍一下地源热泵工作原理，看看地源热泵是如何节能的。

地源热泵原理简述

作为自然现象，正如水由高处流向低处那样，热量也总是从高温流向低温，用著名的热力学第二定律准确表述：“热量不可能自发由低温传递到高温”。但人们可以创造机器，如同把水从低处提升到高处而采用水泵那样，采用热泵可以把热量从低温抽吸到高温。所以地源热泵实质上是一种热量提升装置，它本身消耗一部分能量，把环境介质中贮存的能量加以挖掘，提高温位进行利用，而整个热泵装置所消耗的功仅为供热量的三分之一或更低，这就是地源热泵节能的原理。

地源热泵原理图

地源热泵工作原理

地源热泵系统是从常温土壤或地表水（地下水），冬季从地下提取热量，夏季把建筑的热量又存入地下，从而解决冬夏两季采暖和空调的冷热源。

夏季通过机组将房间内的热量转移到地下，对房间进行降温，同时储存热量，以备冬用。冬季通过热泵将土壤中的热量转移到房间，对房间进行供暖，同时储存冷量，以备夏用，大地土壤提供了一个很好的免费能量存贮源泉，这样就实现了能量的季节转换。

地源热泵原理图

冬季地源热泵工作原理

冬天热泵中制冷剂正向流动，压缩机排出的高温高压R22气体进入冷凝器向集水器中的水放出热量，相变为高温高压的液体，再经热力膨胀阀节流降压变为低温低压的液体进入蒸发器，从地下循环液中吸取低温热后相变为低温低压的饱和蒸汽后进入压缩机吸气端，由压缩机压缩排出高温高压气体完成一个循环。如此循环往复将地下低温热能“搬运”到集水器，从而不断的向用户提供45 ℃ -50 ℃的热水。

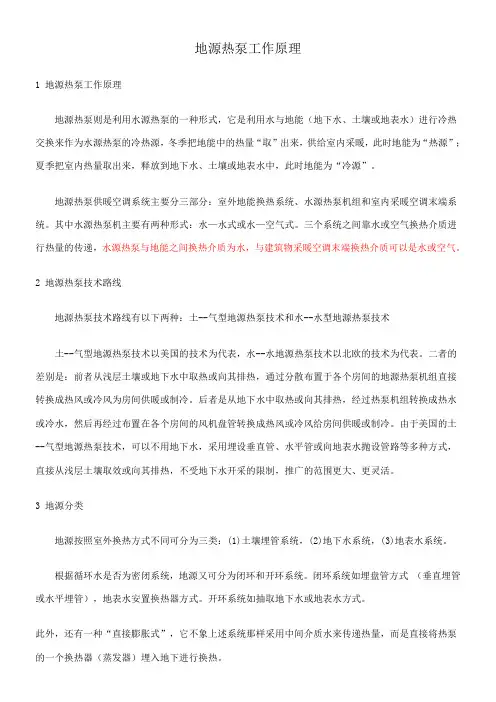

地源热泵工作原理

1 地源热泵工作原理

地源热泵则是利用水源热泵的一种形式，它是利用水与地能（地下水、土壤或地表水）进行冷热交换来作为水源热泵的冷热源，冬季把地能中的热量“取”出来，供给室内采暖，此时地能为“热源”；夏季把室内热量取出来，释放到地下水、土壤或地表水中，此时地能为“冷源”。

地源热泵供暖空调系统主要分三部分：室外地能换热系统、水源热泵机组和室内采暖空调末端系统。其中水源热泵机主要有两种形式：水—水式或水—空气式。三个系统之间靠水或空气换热介质进行热量的传递，水源热泵与地能之间换热介质为水，与建筑物采暖空调末端换热介质可以是水或空气。

2 地源热泵技术路线

地源热泵技术路线有以下两种：土--气型地源热泵技术和水--水型地源热泵技术

土--气型地源热泵技术以美国的技术为代表，水--水地源热泵技术以北欧的技术为代表。二者的差别是：前者从浅层土壤或地下水中取热或向其排热，通过分散布置于各个房间的地源热泵机组直接转换成热风或冷风为房间供暖或制冷。后者是从地下水中取热或向其排热，经过热泵机组转换成热水或冷水，然后再经过布置在各个房间的风机盘管转换成热风或冷风给房间供暖或制冷。由于美国的土--气型地源热泵技术，可以不用地下水，采用埋设垂直管、水平管或向地表水抛设管路等多种方式，直接从浅层土壤取效或向其排热，不受地下水开采的限制，推广的范围更大、更灵活。

3 地源分类

地源按照室外换热方式不同可分为三类：(1)土壤埋管系统，(2)地下水系统，(3)地表水系统。

根据循环水是否为密闭系统，地源又可分为闭环和开环系统。闭环系统如埋盘管方式 （垂直埋管或水平埋管），地表水安置换热器方式。开环系统如抽取地下水或地表水方式。

此外，还有一种“直接膨胀式”，它不象上述系统那样采用中间介质水来传递热量，而是直接将热泵的一个换热器（蒸发器）埋入地下进行换热。 4 地源热泵系统的形式

土-气型地源热泵系统按照室外换热方式不同分，主要有三类形式：
