ntc热敏电阻参数表

ntc热敏电阻阻值与温度的关系对照表

以下是NTC热敏电阻阻值与温度的关系对照表：

温度（℃） 阻值（Ω）

-55 544.3

-50 421.6

-45 329.4

-40 259.5

-35 205.2

-30 162.5

-25 129.9

-20 105.1

-15 85.07

-10 69.19

-5 56.16

0 45.57

5 37.1

10 30.43

15 25.25

20 21.32

25 18.39

30 16.3

35 14.92

40 14.08

45 13.67

50 13.56

55 13.72

60 14.07

65 14.58 70 15.24

75 16.04

80 16.98

85 18.05

90 19.25

95 20.56

100 22

请注意，以上数据仅供参考，具体数值可能因制造厂家、生产批次等因素而略有差异。

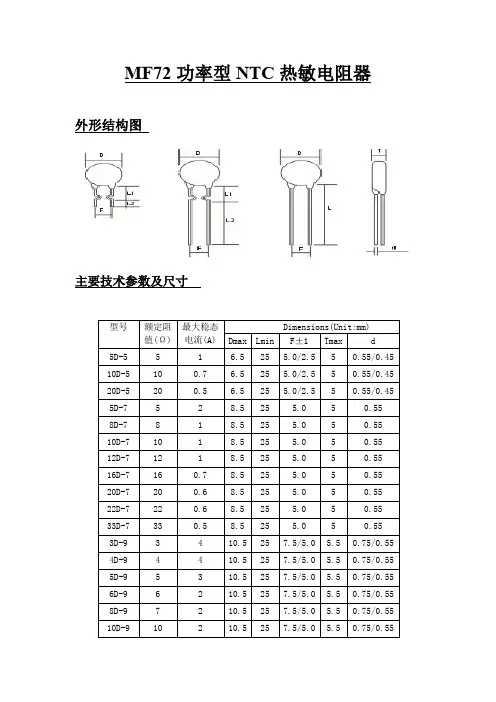

MF72功率型NTC热敏电阻器

外形结构图

主要技术参数及尺寸

型号 额定阻 最大稳态 Dimensions(Unit:mm)

值(Ω) 电流(A) Dmax Lmin F±1 Tmax d

5D-5 5 1 6.5 25 5.0/2.5 5 0.55/0.45

10D-5 10 0.7 6.5 25 5.0/2.5 5 0.55/0.45

20D-5 20 0.5 6.5 25 5.0/2.5 5 0.55/0.45

5D-7 5 2 8.5 25 5.0 5 0.55

8D-7 8 1 8.5 25 5.0 5 0.55

10D-7 10 1 8.5 25 5.0 5 0.55

12D-7 12 1 8.5 25 5.0 5 0.55

16D-7 16 0.7 8.5 25 5.0 5 0.55

20D-7 20 0.6 8.5 25 5.0 5 0.55

22D-7 22 0.6 8.5 25 5.0 5 0.55

33D-7 33 0.5 8.5 25 5.0 5 0.55

3D-9 3 4 10.5 25 7.5/5.0 5.5 0.75/0.55

4D-9 4 4 10.5 25 7.5/5.0 5.5 0.75/0.55

5D-9 5 3 10.5 25 7.5/5.0 5.5 0.75/0.55

6D-9 6 2 10.5 25 7.5/5.0 5.5 0.75/0.55

8D-9 7 2 10.5 25 7.5/5.0 5.5 0.75/0.55

10D-9 10 2 10.5 25 7.5/5.0 5.5 0.75/0.55 型号 额定阻 最大稳态 Dimensions(Unit:mm)

值(Ω) 电流(A) Dmax Lmin F±1 Tmax d

12D-9 12 1 10.5 25 7.5/5.0 5.5 0.75/0.55

16D-9 16 1 10.5 25 7.5/5.0 5.5 0.75/0.55

SHANGHAI BENMU INDUSTRY CO., LTD.上海本牧实业有限公司+86188****

© BENMU传感器

SENSORS

MEASUREMENT

CONTROL SENSOR MANUAL TEMPERATURE QUICK LINKS***************

+86188****3255CONNECTINGSENSOR TECH

1电阻值耗散常数

Resistance

Thermal dissipation constantB值热时间常数B constant

Thermal time constant

热敏电阻的电阻值R和绝对温度T之间，有以下近似关系。

Between resistance R and absolute temperature T, there is the following approximate relationship.11T1T2根据公式、可以求证任意温度T时的热敏电阻R。Thermistor resistance R at any temperature T can be calculated from equation (1)R1: Resistance (Ω) at absolute temperature T1 (K)绝对温度T1 (K) 时的电阻值R2: Resistance (Ω) at absolute temperature T2 (K)绝对温度T2 (K) 时的电阻值B : B constantB值***************+86188****3255Athermistoris"athermallysensitiveresistor"thatisasemiconductorwhoseresistancevariessignificantlywithtemperature.Ingeneral,therearetwotypesthermalsenstiveresistor.OneisPTC(PostiveTemperatureCoefficient);theresistanceincreasesastemperatureincreases.TheotherisNTC(NegativeTemperatureCoefficient);theresistancedecreasesastemperatureincreases.The following description is applicable only to NTC thermistors.热敏电阻是应用于信息系统与控制系统的敏感元件，主要用于对温度的测量、控制、保护及用作加热器。热敏电阻是一种由锰、铜、硅、钴、镍、铁、锌等多种金属氧化物为原料烧结而成的陶瓷半导体感热晶体。使用温度在-50～+1000℃之间，涵盖了日常温度控制所需的温度范围。热敏电阻体积小、稳定性好且响应性高，在国防、工控、通信、汽车、航天等领域以及日常家电中得到了广泛的应用。NTCthermistorisansensitiveelementswidelyusedininformationsystemandcontrolsystem,whichismainlyusedfortemperaturemeasurements,control,protectionandheating.Thermistorsarethermallysensitiveelementsofsinteredfineceramicsemiconductorcomposedofseveraltransitionmetaloxides,primarilyMn,CoandNi.Theiroperatingtemperaturerangeisfrom-50°Cto+1000°Cthatcoversthewholerangenecessaryforordinarytemperaturecontrol.Theyarealsosmall,stableandhavegreatsensitivity.Thankstothesefeatures,theyareusedinlargequantitiesastemperaturesensorsandtemperaturecompensationelementsinconsumerelectronic appliances and industrial equipment.4个重要的参数热敏电阻的性能主要以电阻值、B值、热耗散常数δ、热时间常数τ这4个参数来表示。有时也用电阻温度系数α作为辅助常数。Basically, characteristics of a thermistors is represented by four constants: resistance R, B constant B, thermal dissipation constant δand thermal time constantNTC THERMISTOR负温度系数热敏电阻

NTC热敏电阻

NTC热敏电阻：

NTC热敏电阻是一种可以通过 1～ 10A强电流的负温度系数的热敏元件，直径在 5～ 20mm之间的可分为六种。表 3列出常用型号及主要参数供参考。

参数值及名称

型号

直径 (mm)

最大稳定电流 Imax(A)

零功率电阻值 Rto

Imax时电阻值 R'to

热时间常数 t(s)

功率热敏参数中，

A零功率电阻值是元件在 45℃环境下无电流作用时的自身电阻值。

在元件外形一定时，零功率电阻值越大，最大稳定电流值将越校零功率电阻值相同而外形直径不同的 NTC热敏电阻，其最大稳定电流不同，直径大的电流值大，直径小的电流值校即最大稳定电流值与零功率值成反比，与直径成正比。

B,最大稳定电流值是指 NTC热敏电阻能长时间稳定工作而不造成性能恶化的电流最大值。

C,热时间常数是指 NTC热敏电阻在 25环境中从通电工作开始，到最后达到最大稳定电流的时间。

直径越大，热时间常数也越大。

在实际软启动应用中，主要对功率电阻器的最大稳定电流 Imax,零功率电阻值 Rto及直径大小三项提出要求：

最大稳定电流 Imax是以负载工作电流 IL按 1～ 5倍 IL选取 Imax值。如 IL=1A., NTC热敏电阻的 Imax应为 1～ 5A。

零功率电阻的选取，是以负载(如灯泡)未通电时的冷阻 Ro,按 R/1～ 5来选用 Rto值。

元件直径是根软启动过程中所需要的时间即热时间常数来确定。通常直径较大的元件，其软启动时间较长，反之越短。另外，直径较大的，允许通过元件的 Imax值也较大。

NTC热敏电阻使用注意事项：

•安装位置应院里电器中的发热元件，也不宜靠近发热窗，不能靠近散热板或有排风扇气流吹动处，引脚应尽量长。

•关机后，在热时间常数内， NTC热敏电阻没有恢复到零功率电阻值，所以不宜频繁的开启。
