电力隧道工程分部分项划分要求

People should have great ideals. October 2, 2021 电力隧道工程

分部分项划分要求一、明开电力隧道工程分部分项划分要求

序号 分部工程 分项工程 检验批 相关报验表

1 基槽开挖 测量放线

一个井段为一个检验批 SZLB6、A2、C4-1、C4-2

土方开挖 SXMB23、C4-1、C4-2、C4-3、C5-1-2、C5-1-4、C5-2-1、C5-2-2、C7-1-1

边坡支护 SXMB23、C3-4-11、C4-2、C4-3、C5-1-2、C5-1-4、C5-4-15、C5-2-27、C7-1-1

打钎验槽 SXMB23、C5-1-2、C5-1-4、C5-2-3、C7-1-1

接地极安装 以400米间距做一组 SXMB23、C5-1-2、C5-1-4、C6-6-4、C7-1-1

2 明开检查井 垫层

以座为一检验批并标注井号 SXMB23、C5-1-2、C5-1-4、C7-1-1

底板防水保护层 SXMB23、B2-11、C3-4-15、C5-1-2、C5-1-4、C7-1-1

底板、下翻梁钢筋、模板SXMB23、B2-11、C3-4-11、C5-1-2、C5-1-4、C7-1-1 安装

底板混凝土浇筑及收光 SXMB23、B2-11、C5-1-4、C5-2-17、C5-2-18、C5-2-19、C6-2-8、C7-1-1

边墙、顶板及上翻梁钢筋、预埋件安装 SXMB23、B2-11、C3-4-11、C5-1-2、C5-1-4、C7-1-1

边墙、顶板及上翻梁内外模板安装 SXMB23、C5-1-2、C5-1-4、C7-1-1

边墙、顶板及上翻梁浇筑混凝土,顶板收光 SXMB23、B2-11、C5-1-4、C6-2-8、C7-1-1

边墙、顶板模板拆除 SXMB23、C5-1-4、C7-1-1

序号 分部工程 分项工程 检验批 相关报验表

3 明开垫层 以30m为SXMB23、C5-1-2、C5-1-4、C7-1-1 沟道 底板防水保护层 一检验批并标注里程桩位 SXMB23、B2-11、C3-4-15、C5-1-2、C5-1-4、C7-1-1

底板钢筋、模板安装 SXMB23、B2-11、C3-4-15、C5-1-2、C5-1-4、C7-1-1

底板混凝土浇筑及收光 SXMB23、B2-11、C5-1-4、C5-2-17、C5-2-18、C5-2-19、C6-2-8、C7-1-1

边墙、顶板钢筋、预埋螺栓安装 SXMB23、C5-1-2、C5-1-4、C7-1-1

边墙、顶板内外模板安装 SXMB23、C5-1-4、C7-1-1

边墙、顶板浇筑混凝土,顶板收光 SXMB23、B2-11、C5-1-4、C6-2-8、C7-1-1

边墙、顶板模板拆除 SXMB23、C5-1-4、C7-1-1

4 防水工程 边墙、顶板防水施工

一个井段为一检验批 SXMB23、B2-11、C5-1-2、C5-1-4、C7-1-1

顶板防水保护层 SXMB23、C5-1-2、C5-1-4、C7-1-1

5 基槽胸腔回填 SXMB23、B2-11、C5-1-2、C5-1-4、C6-2-1、C6-2-2、C6-2-3、C7-1-1 回填 顶板50cm以上回填 SXMB23、B2-11、C5-1-2、C5-1-4、C6-2-1、C6-2-2、C6-2-3、C7-1-1

6 附属工程 步道混凝土施工 SXMB23、C5-1-4、C6-2-1、C7-1-1

支架安装及接地扁铁焊接 SXMB23、C3-3-8、C5-1-4、C6-6-4、C7-1-1

检查井颈脖砌筑

以座为一检验批并标注井号 SXMB23、C5-1-4、C7-1-1

爬梯安装 SXMB23、C5-1-4、C3-3-8、C7-1-1

吊架安装 SXMB23、C5-1-4、C3-3-8、C7-1-1

说明：1、在三通井和四通井时有底板下翻梁、顶板上翻梁；2、胸腔回填：指至顶板50cm处,含两侧肥槽;

二、暗挖电力隧道工程分部分项划分要求

序号 分部工程 分项工程 检验批 相关报验表

1 竖井测量放线 以座为SZLB6、A2、C4-1、C4-2 初衬施工 锁口圈梁施工 一检验批并标注井号 SXMB23、B2-11、C3-4-11、C4-2、C4-3、C5-1-2、C5-1-4、C5-2-17、C5-2-18、C5-2-19、C6-2-8、C7-1-1

竖井初衬 SXMB23、C3-4-6、C3-4-7、C3-4-8、C3-4-9、C3-4-11、C4-2、C5-1-2、C5-1-4、C5-4-18、C6-2-8、C6-2-22、C6-2-14、C7-1-1

开马头门 SXMB23、C4-2、C4-3、C4-4、C4-5、C4-6、C4-7、C4-8、C5-1-2、C5-1-4、C5-4-15、C6-2-14、C7-1-1

2 隧道初衬施工 土方开挖 20m为一检验批并标注里程桩位 SXMB23、C5-1-2、C5-1-4、C5-4-15、C7-1-1

钢筋骨架格栅安装 SXMB23、C5-1-2、C5-1-4、C5-4-12、C5-4-17、C6-2-14、

喷射混凝土 SXMB23、B2-11、C4-2、C4-3、C4-4、C4-5、C4-6、C4-8、C5-1-2、C5-1-4

3 隧道防水施工 找平层 一个井段为一检验批 SXMB23、C3-4-6、C3-4-7、C5-1-2、C5-1-4

防水卷材铺贴 SXMB23、C5-1-2、C5-1-4、C7-1-1、B2-11、JZLB8、C3-4-15 4 隧道二衬施工 钢筋绑扎 以30m一个检验批并标注里程桩位 SXMB23、C5-1-2、C5-1-4、C7-1-1、C3-4-11、C3-4-18、C5-1-4

模板支护 SXMB23、C7-1-1、C5-1-4

模筑混凝土 SXMB23、B2-11、C4-5、C5-1-4、C5-2-17、C5-2-18、C5-2-19、C6-2-8、C6-2-10、C7-1-1

序号 分部工程 分项工程 检验批 相关报验表

5 竖井防水施工 找平层

以座为一检验批并标注井号 SXMB23、C3-4-6、C3-4-7、C5-1-2、C5-1-4

防水卷材铺贴 SXMB23、B2-11、C5-1-2、C5-1-4

6 竖井二衬施工 钢筋绑扎 SXMB23、C3-4-11、C5-1-2、C5-1-4、C7-1-1

模板支护 SXMB23、C7-1-1、C5-1-4

浇筑混凝土 SXMB23、C7-1-1、B2-11、C5-1-4、C5-2-17、C5-2-18、C5-2-19、C6-2-8、C6-2-10 7 附属设备安装工程 隧道电缆支架安装 一个井段为一个检验批 SXMB23、C5-1-4、C3-3-8、C7-1-1

隧道接地及扁铁焊接 SXMB23、C3-3-8、C5-1-2、C5-1-4、C6-6-4、C7-1-1

钢平台安装 以座为一检验批 SXMB23、C3-3-8、C5-1-4、C5-5-2、C7-1-1

爬梯安装 SXMB23、C5-1-4、C3-3-8、C7-1-1

合集下载

铁路隧道单位工程、分部工程和分项工程划分标准

铁路隧道单位工程、分部工程和分项工程划分标准

铁路隧道单位工程、分部工程和分项工程划分标准

前言

铁路隧道工程是现代铁路交通建设的重要组成部分，针对铁路隧道工程的划分，我们可以从不同方面入手。其中，从项目管理的角度出发，我们可以把铁路隧道工程的划分分为：单位工程、分部工程和分项工程。

单位工程

1. 定义

隧道工程中，具有完整结构、可单独进行施工和计量的相对独立的部分，可以称之为“单位工程”。

2. 特点

- 完整性：一个单位工程需要具备一个相对独立的完成结构，不需要拆分成其他工程进行计量。

- 独立性：一个单位工程可以被单独进行施工，其施工过程与其他工程无关。

- 完成性：一个单位工程需要完成一个相对独立的施工任务。

分部工程

1. 定义

如果一个单位工程的规模较大，或者施工周期较长，就需要把它划分为若干个相对独立的部分，每个部分即为一个“分部工程”。

2. 特点

- 相对独立：每个分部工程都具有相对独立的结构设计、施工计划和安全防护措施。

- 计量差异：不同的分部工程之间存在一定的计量差异，需要根据其相对独立的特点进行单独计量。

分项工程

1. 定义

如果一个分部工程无法再细分下去，或者需要独立施工或验收，就需要将其划分为“分项工程”。

2. 特点

- 独立性：一个分项工程需要具备与其他分项工程相对独立的施工计划和施工要求，通常需要单独验收。

- 完整性：一个分项工程需要具备相对独立的完成结构，不需要拆分成其他工程进行计量。

总结

通过对铁路隧道工程进行单位工程、分部工程和分项工程的划分，可以更加清晰地管理工程项目，降低工程管理难度和风险，促进工程施工和验收的顺利进行。同时，我们也需要根据实际情况灵活运用划分标准，使其更符合实际需要。

隧道单位分部分项工程的划分

隧道单位分部分项工程的划分

单位工程名

称分项工程名称分项工程桩号编号备注

总体隧道总体ZK85+910～ZK87+8001

进口明洞浇筑2

进口明洞防水层3

进口明洞回填4

出口棚洞基础桩基5

出口棚洞基础承台6

出口棚洞斜柱7

出口棚洞衬砌钢筋8

出口棚洞混凝土衬砌9

出口棚洞防水层10

出口棚洞洞止水条11

出口棚洞回填12

进口洞口开挖13

进口洞口边仰坡防护14

进口洞门和冀墙的浇筑15

进口截水沟16

进口排水沟17

出口洞口开挖18

出口洞口边仰坡防护19

出口洞门和冀墙的浇筑20

出口截水沟21

出口排水沟22

洞身开挖ZK85+920～ZK85+95023

洞身开挖ZK85+950～ZK85+98024

洞身开挖ZK85+980～ZK86+00025

洞身开挖ZK86+000～ZK86+10026

洞身开挖ZK86+100～ZK86+20527ZK85+910～ZK85+920

ZK87+780～ZK87+800明洞

洞口工程

洞身开挖后塬坪隧道左线延延高速LJ-15标单位、分部及分项工程的划分

分部工程名称

隧道工程单位工程名

称分项工程名称分项工程桩号编号备注延延高速LJ-15标单位、分部及分项工程的划分

分部工程名称

洞身开挖ZK86+205～ZK86+30028

洞身开挖ZK86+300～ZK86+35529

洞身开挖ZK86+355～ZK86+40030

洞身开挖ZK86+400～ZK86+462.01231

洞身开挖ZK86+462.012～ZK86+502.12（紧急停车带）32

洞身开挖ZK86+502.12～ZK86+51533

洞身开挖ZK86+515～ZK86+60034

洞身开挖ZK86+600～ZK86+70035

洞身开挖ZK86+700～ZK86+80036

洞身开挖ZK86+800～ZK86+90037

洞身开挖ZK86+900～ZK87+00038

洞身开挖ZK87+000～ZK87+10039

洞身开挖ZK87+100～ZK87+20040

洞身开挖ZK87+200～ZK87+23241

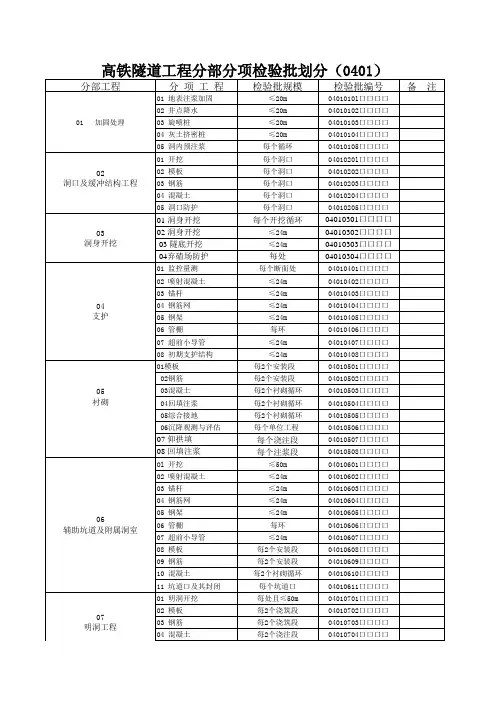

高铁单位分部分项工程划分
