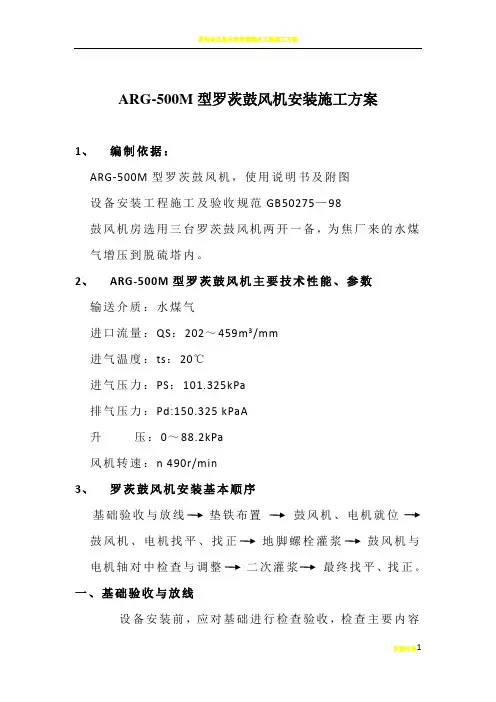

ARG-500M型罗茨鼓风机安装施工方案

1、 编制依据：

ARG-500M型罗茨鼓风机，使用说明书及附图

设备安装工程施工及验收规范GB50275—98

鼓风机房选用三台罗茨鼓风机两开一备，为焦厂来的水煤气增压到脱硫塔内。

2、 ARG-500M型罗茨鼓风机主要技术性能、参数

输送介质：水煤气

进口流量：QS：202～459m3/mm

进气温度：ts：20℃

进气压力：PS：101.325kPa

排气压力：Pd:150.325 kPaA

升 压：0～88.2kPa

风机转速：n 490r/min

3、 罗茨鼓风机安装基本顺序

基础验收与放线

垫铁布置 鼓风机、电机就位

鼓风机、电机找平、找正 地脚螺栓灌浆 鼓风机与电机轴对中检查与调整 二次灌浆 最终找平、找正。

一、基础验收与放线

设备安装前，应对基础进行检查验收，检查主要内容罗甸县从里水库管道输水工程施工方案

页脚内容2 是基础的灌浆质量和几何尺寸，应符合设计或规范要求，否则应进行修正，并做好记录。

基础表面应平整，无露筋裂缝蜂窝麻面等。

检查地脚螺栓孔位置应正确，垂直度达到设计要求。

检查混凝土基础的标高，应符合设计要求。

鼓风机基础不应与其它建筑物相连。

根据厂房的基础坐标轴线和标高线，按设计图纸放出机组的纵横中心线、标高线、定出轴承座、进排气口纵横中心线，并用墨线标在基础上。

二、垫铁的布置

垫铁应布置在复合集中的位置，如地脚螺栓的两侧及底板、底座的四角处。

安放垫铁位置的基础表面应进行凿平研磨，用红丹粉检查垫铁与基础表面的接触情况，其接触面积应不小于50%，局部间隙不应大于0.05mm.

选用成对斜垫铁与平垫铁配合使用，垫铁使用前应进行检查，其接触面积不应小于两垫铁接触面积的70%，如达不到要求，应进行刮研。

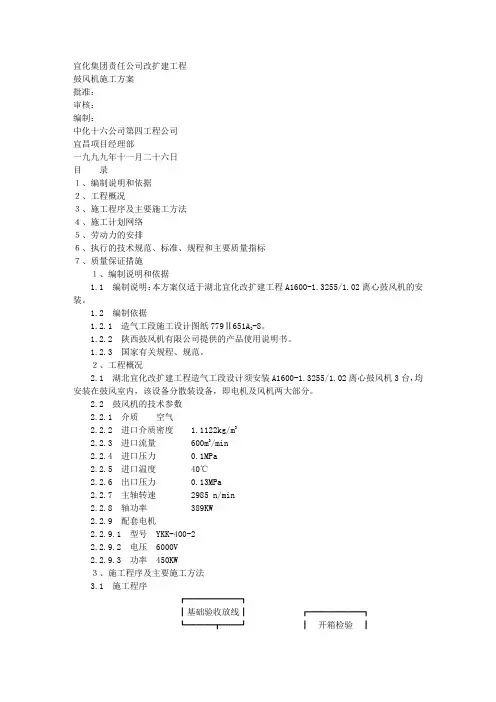

宜化集团责任公司改扩建工程

鼓风机施工方案

批准：

审核：

编制：

中化十六公司第四工程公司

宜昌项目经理部

一九九九年十一月二十六日

目 录

１、编制说明和依据

２、工程概况

３、施工程序及主要施工方法

４、施工计划网络

５、劳动力的安排

６、执行的技术规范、标准、规程和主要质量指标

７、质量保证措施

１、编制说明和依据

1.1 编制说明：本方案仅适于湖北宜化改扩建工程A1600-1.3255/1.02离心鼓风机的安装。

1.2 编制依据

1.2.1 造气工段施工设计图纸779Ⅱ651A2-8。

1.2.2 陕西鼓风机有限公司提供的产品使用说明书。

1.2.3 国家有关规程、规范。

２、工程概况

2.1 湖北宜化改扩建工程造气工段设计须安装A1600-1.3255/1.02离心鼓风机3台，均安装在鼓风室内，该设备分散装设备，即电机及风机两大部分。

2.2 鼓风机的技术参数

2.2.1 介质 空气

2.2.2 进口介质密度 1.1122kg/m3

2.2.3 进口流量 600m3/min

2.2.4 进口压力 0.1MPa

2.2.5 进口温度 40℃

2.2.6 出口压力 0.13MPa

2.2.7 主轴转速 2985 n/min

2.2.8 轴功率 389KW

2.2.9 配套电机

2.2.9.1 型号 YKK-400-2

2.2.9.2 电压 6000V

2.2.9.3 功率 450KW

３、施工程序及主要施工方法

3.1 施工程序

┏━━━━━━┓

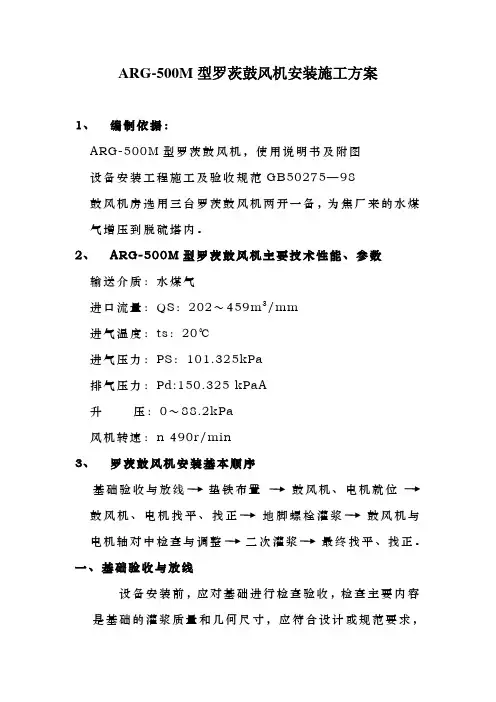

ARG-500M型罗茨鼓风机安装施工方案

1、 编制依据：

ARG-500M型罗茨鼓风机，使用说明书及附图

设备安装工程施工及验收规范GB50275—98

鼓风机房选用三台罗茨鼓风机两开一备，为焦厂来的水煤气增压到脱硫塔内。

2、 ARG-500M型罗茨鼓风机主要技术性能、参数

输送介质：水煤气

进口流量：QS：202～459m3/mm

进气温度：ts：20℃

进气压力：PS：101.325kPa

排气压力：Pd:150.325 kPaA

升 压：0～88.2kPa

风机转速：n 490r/min

3、 罗茨鼓风机安装基本顺序

基础验收与放线

垫铁布置 鼓风机、电机就位

鼓风机、电机找平、找正 地脚螺栓灌浆 鼓风机与电机轴对中检查与调整 二次灌浆 最终找平、找正。

一、基础验收与放线

设备安装前，应对基础进行检查验收，检查主要内容是基础的灌浆质量和几何尺寸，应符合设计或规范要求，否则应进行修正，并做好记录。

基础表面应平整，无露筋裂缝蜂窝麻面等。

检查地脚螺栓孔位置应正确，垂直度达到设计要求。

检查混凝土基础的标高，应符合设计要求。

鼓风机基础不应与其它建筑物相连。

根据厂房的基础坐标轴线和标高线，按设计图纸放出机组的纵横中心线、标高线、定出轴承座、进排气口纵横中心线，并用墨线标在基础上。

二、垫铁的布置

垫铁应布置在复合集中的位置，如地脚螺栓的两侧及底板、底座的四角处。

安放垫铁位置的基础表面应进行凿平研磨，用红丹粉检查垫铁与基础表面的接触情况，其接触面积应不小于50%，局部间隙不应大于0.05mm.

选用成对斜垫铁与平垫铁配合使用，垫铁使用前应进行检查，其接触面积不应小于两垫铁接触面积的70%，如达不到要求，应进行刮研。

用水平仪检查各组垫铁的纵横水平，其水平度不应超过0.1mm，用水平仪测出每组垫铁的标高，根据设备底座的标高，选配每组垫铁的厚度，垫铁位置的编号，加工平垫铁。

1

D750-1.25/0.95离心鼓风机

试运转和调试方案

2 一、试车时间：

2008年10月 日上午8:30----- 18:00

二、试车领导小组成员：

组长：

成员：

现场记录员：

三、试车步骤：

各系统检查——各台设备检查——单台设备试运转——鼓风机总体试车调试——鼓风机负荷试车——投用（备机）

四、试车方案

首先对鼓风机的附属设备进行全面检查，电气、仪表、油路、上下水系统应符合安装要求并作好记录。胜唐公司 王先生负责试车指挥， 宏源公司人员现场监督、检查、配合。

（一）单体试车要求：

1、YB630S-2高压电机

（1）测量定子绕组的绝缘电阻值应不小于11兆欧。

（2）检查过载保护、短路保护、断相保护、漏电保护等装置的额定值是否合适。

（3）检查电源接线是否可靠、安全、接地线是否可靠。

（4）进行设备外部的检查零件是否短缺，螺栓有无松动。

（5）检查润滑脂的加注情况。

（6）对电机手动盘车，倾听机体内有无异常声音。

（7）在以上各项检查合格后，按规程送电，点动电机运转看旋转方向是否合乎要求。

（8）以上各项合格后按规程启动电机空载运行2-4小时，检查各项要求（温度、电流、杂音等），发现问题马上停机处理，运行正常后方可联结偶合器作好鼓风机试车的准备。

2、液力偶合器

（1）检查油箱的温度不能低于5℃。

液力偶合器油温油压参考值

调协项目 正常范围值 上限报警值 下限报警值

出口温度（℃） 45-85 90 5

进口温度（℃） ≤45

出口油压（MPa） 0.05~0.35 0.4 0.03 3 （2）检查偶合器的附件是否齐全，仪表和自控装置的安装情况。

（3）单体试车时采用手动调节，将电机执行器控制开关拨到手动位置。

（4）检查供油泵吸入滤清器是否干净，否则予以清洗。

（5）向液力偶合器油箱内加注经过过滤的L-TSA32汽轮机油，使油位达到油标的最高油位。调节液力偶合器勺管至最低转速位置，启动液力偶合器运转，使油能充满管路和冷却器，停机后再加油到最高油位。
