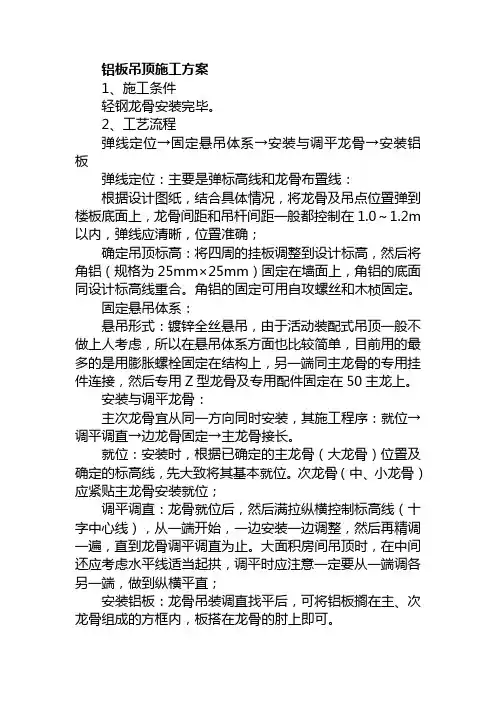

铝板吊顶施工方案

1、施工条件

轻钢龙骨安装完毕。

2、工艺流程

弹线定位→固定悬吊体系→安装与调平龙骨→安装铝板

弹线定位：主要是弹标高线和龙骨布置线：

根据设计图纸，结合具体情况，将龙骨及吊点位置弹到楼板底面上，龙骨间距和吊杆间距一般都控制在1.0～1.2m以内，弹线应清晰，位置准确；

确定吊顶标高：将四周的挂板调整到设计标高，然后将角铝（规格为25mm×25mm）固定在墙面上，角铝的底面同设计标高线重合。角铝的固定可用自攻螺丝和木桢固定。

固定悬吊体系：

悬吊形式：镀锌全丝悬吊，由于活动装配式吊顶一般不做上人考虑，所以在悬吊体系方面也比较简单，目前用的最多的是用膨胀螺栓固定在结构上，另一端同主龙骨的专用挂件连接，然后专用Z型龙骨及专用配件固定在50主龙上。

安装与调平龙骨：

主次龙骨宜从同一方向同时安装，其施工程序：就位→调平调直→边龙骨固定→主龙骨接长。

就位：安装时，根据已确定的主龙骨（大龙骨）位置及确定的标高线，先大致将其基本就位。次龙骨（中、小龙骨）应紧贴主龙骨安装就位；

调平调直：龙骨就位后，然后满拉纵横控制标高线（十字中心线），从一端开始，一边安装一边调整，然后再精调一遍，直到龙骨调平调直为止。大面积房间吊顶时，在中间还应考虑水平线适当起拱，调平时应注意一定要从一端调各另一端，做到纵横平直；

安装铝板：龙骨吊装调直找平后，可将铝板搁在主、次龙骨组成的方框内，板搭在龙骨的肘上即可。 3、注意事项

铝板能承受的荷载有限，吊顶的大型灯具或风篦子等悬吊系统与吊顶悬吊系统脱开，自成体系；

铝合金龙骨的水平拱度要均匀、平整，不能有起伏现象，主龙骨、次龙骨纵横都要平直，边龙骨应水平；

安装时，铝板上不得放置其它材料，防止板材受压变形；

安装铝板时，需戴清洁手套，以防将板面弄脏；

铝板在运输、存放、使用过程中，严禁雨淋受潮；在搬运码放过程中，必须轻拿轻放，以防造成折断或边角缺损，存放地点必须干燥、通风、避雨、防潮、平坦，下面应垫木板，再与墙壁保护一定距离。

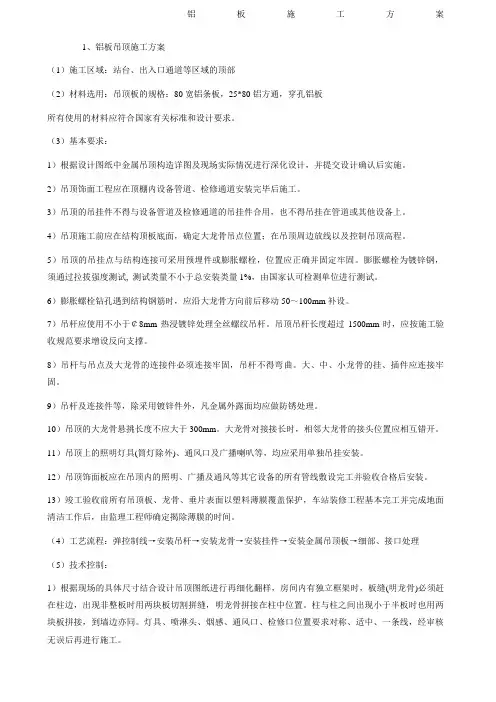

铝板施工方案

1、铝板吊顶施工方案

（1）施工区域：站台、出入口通道等区域的顶部

（2）材料选用：吊顶板的规格：80宽铝条板，25*80铝方通，穿孔铝板

所有使用的材料应符合国家有关标准和设计要求。

（3）基本要求：

1）根据设计图纸中金属吊顶构造详图及现场实际情况进行深化设计，并提交设计确认后实施。

2）吊顶饰面工程应在顶棚内设备管道、检修通道安装完毕后施工。

3）吊顶的吊挂件不得与设备管道及检修通道的吊挂件合用，也不得吊挂在管道或其他设备上。

4）吊顶施工前应在结构顶板底面，确定大龙骨吊点位置；在吊顶周边放线以及控制吊顶高程。

5）吊顶的吊挂点与结构连接可采用预埋件或膨胀螺栓，位置应正确并固定牢固。膨胀螺栓为镀锌钢，须通过拉拔强度测试, 测试类量不小于总安装类量1%，由国家认可检测单位进行测试。

6）膨胀螺栓钻孔遇到结构钢筋时，应沿大龙骨方向前后移动50～100mm补设。

7）吊杆应使用不小于￠8mm热浸镀锌处理全丝螺纹吊杆。吊顶吊杆长度超过1500mm时，应按施工验收规范要求增设反向支撑。

8）吊杆与吊点及大龙骨的连接件必须连接牢固，吊杆不得弯曲。大、中、小龙骨的挂、插件应连接牢固。

9）吊杆及连接件等，除采用镀锌件外，凡金属外露面均应做防锈处理。

10）吊顶的大龙骨悬挑长度不应大于300mm。大龙骨对接接长时，相邻大龙骨的接头位置应相互错开。

11）吊顶上的照明灯具(筒灯除外)、通风口及广播喇叭等，均应采用单独吊挂安装。

12）吊顶饰面板应在吊顶内的照明、广播及通风等其它设备的所有管线敷设完工并验收合格后安装。

13）竣工验收前所有吊顶板、龙骨、垂片表面以塑料薄膜覆盖保护，车站装修工程基本完工并完成地面清洁工作后，由监理工程师确定揭除薄膜的时间。

（4）工艺流程：弹控制线→安装吊杆→安装龙骨→安装挂件→安装金属吊顶板→细部、接口处理

（5）技术控制：

铝板施工方案

1、铝板吊顶施工方案

（1）施工区域：站台、出入口通道等区域的顶部

（2）材料选用：吊顶板的规格：80宽铝条板，25*80铝方通，穿孔铝板

所有使用的材料应符合国家有关标准和设计要求。

（3）基本要求：

1）根据设计图纸中金属吊顶构造详图及现场实际情况进行深化设计，并提交设计确认后实施。

2）吊顶饰面工程应在顶棚内设备管道、检修通道安装完毕后施工。

3）吊顶的吊挂件不得与设备管道及检修通道的吊挂件合用，也不得吊挂在管道或其他设备上。

4）吊顶施工前应在结构顶板底面，确定大龙骨吊点位置；在吊顶周边放线以及控制吊顶高程。

5）吊顶的吊挂点与结构连接可采用预埋件或膨胀螺栓，位置应正确并固定牢固。膨胀螺栓为镀锌钢，须通过拉拔强度测试, 测试类量不小于总安装类量1%，由国家认可检测单位进行测试。

6）膨胀螺栓钻孔遇到结构钢筋时，应沿大龙骨方向前后移动50～100mm补设。

7）吊杆应使用不小于￠8mm热浸镀锌处理全丝螺纹吊杆。吊顶吊杆长度超过1500mm时，应按施工验收规范要求增设反向支撑。

8）吊杆与吊点及大龙骨的连接件必须连接牢固，吊杆不得弯曲。大、中、小龙骨的挂、插件应连接牢固。

9）吊杆及连接件等，除采用镀锌件外，凡金属外露面均应做防锈处理。

10）吊顶的大龙骨悬挑长度不应大于300mm。大龙骨对接接长时，相邻大龙骨的接头位置应相互错开。

11）吊顶上的照明灯具(筒灯除外)、通风口及广播喇叭等，均应采用单独吊挂安装。

12）吊顶饰面板应在吊顶内的照明、广播及通风等其它设备的所有管线敷设完工并验收合格后安装。

13）竣工验收前所有吊顶板、龙骨、垂片表面以塑料薄膜覆盖保护，车站装修工程基本完工并完成地面清洁工作后，由监理工程师确定揭除薄膜的时间。

（4）工艺流程：弹控制线→安装吊杆→安装龙骨→安装挂件→安装金属吊顶板→细部、接口处理

（5）技术控制： 1）根据现场的具体尺寸结合设计吊顶图纸进行再细化翻样，房间内有独立框架时，板缝(明龙骨)必须赶在柱边，出现非整板时用两块板切割拼缝，明龙骨拼接在柱中位置。柱与柱之间出现小于半板时也用两块板拼接，到墙边亦同。灯具、喷淋头、烟感、通风口、检修口位置要求对称、适中、一条线，经审核无误后再进行施工。

银川河东国际机场三期扩建工程航站楼室内装修工程（二标段） 墙面铝板专项施工方案

宁夏古月建筑装饰工程有限公司

~ 1 ~ 银川河东国际机场三期扩建工程航站楼室内装饰工程

（二标段）墙面铝板 专 项 施 工 方 案

编制人： 日期：

审核人： 日期：

审批人： 日期：

宁夏古月建筑装饰工程有限公司

2016年6月

银川河东国际机场三期扩建工程航站楼室内装修工程（二标段） 墙面铝板专项施工方案

宁夏古月建筑装饰工程有限公司

~ 2 ~ 第一章 编制说明

编制依据

1、银川河东国际机场三期扩建工程航站楼室内装修工程（二标段）施工招标文件

2、银川河东国际机场三期扩建工程航站楼室内装饰工程装修方案及深装总的细化设计方案。

3、业主及总包方可提供的施工范围及施工现场情况。

4、工程所涉及到的有关国家、行业及地方的工程建设标准规范的要求。

第 二 章 施 工 准 备

一、技术准备

1、做好施工方案

施工重点控制部位的节点深化，是进入现场后的重点控制环节，此工作将在项目总工程师的领导下，在有经验的设计师的配合下完成。

2、技术评审程序与保证

1）、将编制的《施工方案》报经监理、总包审核后，由项目经理部执行，对于新材料的使用前需向甲方提供相应材料样板，甲方、监理、设计确认方可实施。

2）、经过技术评审后，由公司总工程师、工程部经理一同编制施工总体方案及技术难点交底并定期去现场指导工程施工，解决技术难点。

3）、我公司针对“银川河东国际机场三期扩建工程航站楼室内装饰工程已安排了最强有力的技术力量，同时各种工作与本工程冲突时都要为其让路，确保达银川河东国际机场三期扩建工程航站楼室内装修工程（二标段） 墙面铝板专项施工方案
