EDI工作原理

.

.

. .word.. EDI是一种将子交换离技术、离子交换膜技术和离子电迁移技术相结合的纯水制造技术。它巧妙的将电渗析和离子交换技术相结合，利用两端电极高压使水中带电离子移动，并配合离子交换树脂及选择性树脂膜以加速离子移动去除，从而到达水纯化的目的。在EDI除盐过程中，离子在电场作用下通过离子交换膜被去除。同时，水分子在电场作用下产生氢离子和氢氧根离子，这些离子对离子交换树脂进展连续再生，以使离子交换树脂保持最正确状态。

EDI设施的除盐率可以高达99%以上，如果在EDI之前使用反渗透设备对水进展初步除盐，再经EDI除盐就可以生产出电阻率高达成15M 以上的超纯水。

EDI膜堆是由夹在两个电极之间一定对数的单元组成。在每个单元内有两类不同的室：待除盐的淡水室和收集所除去杂质离子的浓水室。淡水室中用混匀的阳、阴离子交换树脂填满，这些树脂位於两个膜之间：只允许阳离子透过的阳离子交换膜及只允许阴离子透过的阴离子交换膜。

通常EDI系统消除了酸和腐蚀物，它们的运输、存储、处理都比拟危险。EDI系统比复杂的混床操作要简单、连续，需要更少的劳动力。EDI系统还减少了附属设备，比方酸碱计量装置、酸碱储存罐、PH中和装置和相关连的设备等。它的工艺过程产生很少的排放物，产生的排放物都是许可的，实际上EDI系统中大多数排放水可以回收到水处理系统的入口。很多情况下，应用.

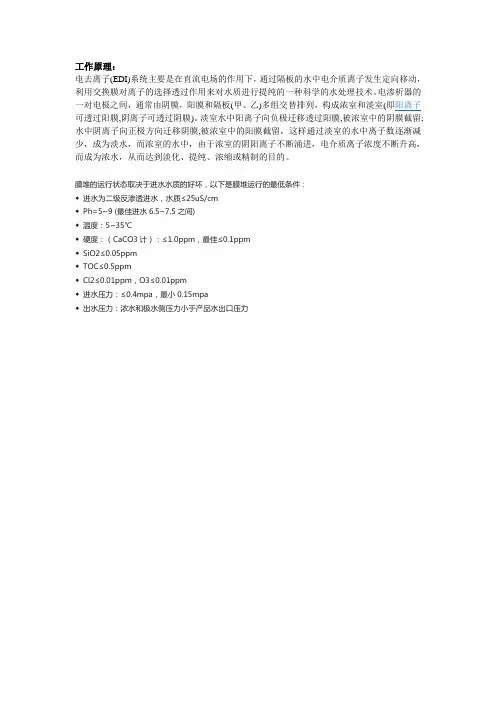

工作原理：

电去离子(EDI)系统主要是在直流电场的作用下，通过隔板的水中电介质离子发生定向移动，利用交换膜对离子的选择透过作用来对水质进行提纯的一种科学的水处理技术。电渗析器的一对电极之间，通常由阴膜，阳膜和隔板(甲、乙)多组交替排列，构成浓室和淡室(即阳离子可透过阳膜,阴离子可透过阴膜)。淡室水中阳离子向负极迁移透过阳膜,被浓室中的阴膜截留;水中阴离子向正极方向迁移阴膜,被浓室中的阳膜截留，这样通过淡室的水中离子数逐渐减少，成为淡水，而浓室的水中，由于浓室的阴阳离子不断涌进，电介质离子浓度不断升高，而成为浓水，从而达到淡化、提纯、浓缩或精制的目的。

膜堆的运行状态取决于进水水质的好坏，以下是膜堆运行的最低条件：

◆ 进水为二级反渗透进水，水质≤25uS/cm

◆ Ph=5~9 (最佳进水6.5~7.5之间)

◆ 温度：5~35℃

◆ 硬度：（CaCO3计）：≤1.0ppm，最佳≤0.1ppm

◆ SiO2≤0.05ppm

◆ TOC≤0.5ppm

◆ Cl2≤0.01ppm，O3≤0.01ppm

◆ 进水压力：≤0.4mpa，最小0.15mpa

◆ 出水压力：浓水和极水侧压力小于产品水出口压力

EDI工作原理

EDI （ Elcctrodeionization ）是一种将离子交换技术、离子交换膜技术和离子电迁移技术相结合的纯水制造技术。它巧妙的将电渗析和离子交换技术相结合，利用两端电极高压使水中带电离子移动，并配合离子交换树脂及选择性树脂膜以加速离子移动去除，从而达到水纯化的目的。在 EDI 除盐过程中，离子在电场作用下通过离子交换膜被清除。同时，水分子在电场作用下产生氢离子和氢氧根离子，这些离子对离子交换树脂进行连续再生，以使离子交换树脂保持最佳状态。

EDI 设施的除盐率可以高达 99% 以上，如果在EDI 之前使用反渗透设备对水进行初步除盐，再经 EDI 除盐就可以生产出电阻率高达成 18MΩ.cm 以上的超纯水。

EDI 膜堆是由夹在两个电极之间一定对数的单元组成。在每个单元内有两类不同的室：待除盐的淡水室和收集所除去杂质离子的浓水室。淡水室中用混匀的阳、阴离子交换树脂填满，这些树脂位于两个膜之间：只允许阳离子透过的阳离子交换膜及只允许阴离子透过的阴离子交换膜。树脂床利用加在室两端的直流电进行连续地再生，电压使进水中的水分子分解成 H ＋及 OH－，水中的这些离子受相应电极的吸引，穿过阳、阴离子交换树脂向所对应膜的方向迁移，当这些离子透过交换膜进入浓室后，H ＋和 OH －结合成水。这种 H ＋和 OH －的产生及迁移正是树脂得以实现连续再生的机理。当进水中的 Na ＋及 CI －等杂质离子吸咐到相应的离子交换树脂上时，这些杂质离子就会发生象普通混床内一样的离子交换反应，并相应地置换出 H ＋及 OH －。

一旦在离子交换树脂内的杂质离子也加入到 H ＋及 OH －向交换膜方向的迁移，这些离子将连续地穿过树脂直至透过交换膜而进入浓水室。这些杂质离子由于相邻隔室交换膜的阻挡作用而不能向对应电极的方向进一步地迁移，因此杂质离子得以集中到浓水室中，然后可将这种含有杂质离子的浓水排出膜堆。

1 EDI超纯水处理设备的工作原理

电去离子（EDI）系统主要是在直流电场的作用下，通过隔板的水中电介质离子发生定向移动，利用交换膜对离子的选择透过作用来对水质进行提纯的一种科学的水处理技术。电渗析器的一对电极之间，通常由阴膜，阳膜和隔板(甲、乙)多组交替排列，构成浓室和淡室(即阳离子可透过阳膜,阴离子可透过阴膜)。

淡室水中阳离子向负极迁移透过阳膜,被浓室中的阴膜截留；水中阴离子向正极方向迁移阴膜,被浓室中的阳膜截留，这样通过淡室的水中离子数逐渐减少，成为淡水，而浓室的水中，由于浓室的阴阳离子不断涌进，电介质离子浓度不断升高，而成为浓水，从而达到淡化、提纯、浓缩或精制的目的。

规格型号 2 • EDI模块规格齐全，单个模块产水量从 10 L/h到10m3/h。数十个模块并联可以产生一个几乎无限规模的系统。在适当操作条件下运行，模块可以生产出电阻率15—18 M的高纯水。

• 微型：10 L/h，30 L/h，60 L/h，100 L/h，200 L/h

• 标准型：0．5 m3/h，1m3/h，2 m3/h，3 m3/h

• 大型：6 m3/h，8 m3/h，10 m3/h

EDI超纯水处理设备的运行过程

• 1、淡水进水淡水室后，淡水中的离子与混床树脂发生离子交换，从而从水中脱离；

• 2、被交换的离子受电性吸引作用，阳离子穿过阳离子交换膜向阴极迁移，阴离子穿过阴离子交换膜向阳极迁移，并进入浓水室从而从淡水中去除。

• 3、离子进入浓水室后，由于阳离子无法穿过因离子交换膜，因此其将被截留在浓水室，同样，阴离子无法穿过阳离子交换膜，被截留在浓水室，这样阴阳离子将随浓水流被排出模块；与此同时，由于进水中的离子被不断的去除，那么淡水的纯度将不断的提高，待由模块出来的时候，其纯度可以达到接近理论纯水的水平；

• 4、水分子在电的作用下被不断的离解为H+和OH-，H+和OH-将分别使得被消耗的阳/阴树脂连续的再生。 过程1和过程3是树脂的消耗和再生的两个相反过程，这两者会在模块内部形成一个动态平衡。
