基于matlab的遥感图像处理程序

  • 格式：pdf
  • 大小：1.24 MB
  • 文档页数：6

基于matlab的遥感图像处理程序报告

南京理工大学电光学院，无履仙人一、程序简介

基于matlab的GUI可视化遥感图像处理程序，界面布局如下图：

菜单栏包括：文件，图像旋转，自动识别有效区域，获取有效区域，压缩，图像增强，

伪彩色图像，还原重做，退出，关于等项。

主界面部分包含两个图像显示，和部分按钮及需要输入的参数。由于界面大小有限，

部分功能留在菜单栏中。

二、处理步骤及部分源码

1、打开和保存文件

首先是文件菜单，包含打开和保存，打开的文件将显示在原始图像和处理图像两部分

中，在处理过程中，原始图像不变，以作为和处理图像对比，保存图片只保存处理后的图

片，处理前的图片不做保存。图片打开后如图所示，2、图像旋转

由图可见图像有部分区域无有效信息，不利于处理和获得有效信息，故应去除，首先

进行旋转，便于去除无效区域。在旋转角度编辑栏内输入要旋转的角度然后点旋转按钮，进行旋转。旋转后如图，

图像旋转源码为：

function imrotate_Callback(hObject, eventdata, handles)

h=getappdata(handles.figure_demo,'img_2');

x=get(handles.angle,'string');

an=str2num(x);

g=imrotate(h,an,'bilinear','crop');

img_2=g;

axes(handles.tag);

imshow(img_2);

setappdata(handles.figure_demo,'img_2',img_2);

3。、有效区域自动提取

现在图中有效区域基本是在一个矩形内，可以通过算法将有效区域边界的坐标求出来，单击自动识别有效区域按钮，求出后显示在图片右边的静态文本框内。如下图，

图像自动识别有效区域源码如下，

function auto_Callback(hObject, eventdata, handles)

h=getappdata(handles.figure_demo,'img_2');

[x,y]=size(h);

flag=1;

for i=1:x for j=1:y

if h(i,j)~=0&flag==1

x1=i;

flag=0;

end

if h(i,j)~=0

x2=i;

end

end

end

for j=1:y

for i=1:x

if h(i,j)~=0&flag==0

y1=j;

flag=1;

end

if h(i,j)~=0

y2=j;

end

end

end

set(handles.x_1,'String',num2str(x1));

set(handles.x_2,'String',num2str(x2));

set(handles.y_1,'String',num2str(y1));

set(handles.y_2,'String',num2str(y2));

y0=y2-y1;

x0=x2-x1;

rect=[y1,x1,y0,x0];

setappdata(handles.figure_demo,'rect',rect);

4、获取有效区域

获得有效区域坐标后，就可以通过简单的命令获得遥感图像的有效区域了，单击菜单

栏的“获取有效区域”按钮，就可获得。获得有效区域后如图，其源码为

function imcrop_Callback(hObject, eventdata, handles)

h=getappdata(handles.figure_demo,'img_2');

rect1=getappdata(handles.figure_demo,'rect');

img_2=imcrop(h,rect1);

axes(handles.tag);

imshow(img_2);

setappdata(handles.figure_demo,'img_2',img_2);

5、小波压缩

为了便于后续的处理和观察，进行小波变换压缩图像，在程序中设置了下拉菜单，用

户可选择压缩级次，分别为1、2、3级，默认为1级，选择好后单击“小波变换压缩按钮”，

对图像进行压缩，压缩后如下图，此时图像变为原来图像大小的1/4。

图像压缩源码为

function wavelet_Callback(hObject, eventdata, handles)

h=getappdata(handles.figure_demo,'img_2');

x=getappdata(handles.figure_demo,'x');

h=double(h);

[c,s]=wavedec2(h,2,'bior3.7');

ca1=appcoef2(c,s,'bior3.7',x);%低频x为压缩级次ca1=wcodemat(ca1,255,'mat',0);%编码img_2=mat2gray(ca1);

imshow(img_2);

setappdata(handles.figure_demo,'img_2',img_2);

6、图像增强

图像压缩后，进行图像增强将大大提高处理速度和效率。在界面上设置了“直方图均

值化”按钮，在“图像增强”中添加了“中值滤波”按钮，这些都是常见的图像增强算法，

对于其他增强算法太多，这里不做考虑。处理后如图所示，

中值滤波及直方图均值化源码如下

function medfilt_Callback(hObject, eventdata, handles)

h=getappdata(handles.figure_demo,'img_2');

g=medfilt2(h);％中值滤波

img_2=g;

％％％％％％％％％％％％％％％％％％％％％％％％％

function histeq_Callback(hObject, eventdata, handles)

h=getappdata(handles.figure_demo,'img_2');

g=histeq(h);％直方图均值化

img_2=g;

7、伪彩色图像

由于图像是灰度图，观察中可能带来不直观，可以选择适当的伪彩色进行渲染图片，

单击“伪彩色”按钮，获得图像如图。源码略。

8、其他功能及说明。

菜单栏中另外提供了，“还原重做”菜单，“退出”菜单，及“关于”菜单。还原重做提供了将处理后图片还原为处理前图像功能，当操作失误或不当时可选择此

菜单重新处理，退出按钮提供退出功能并释放程序所占的内存空间。关于菜单提供关于和帮助功能，关于提供作者信息。

另外值得说明的是，程序在任何时候都可以保存处理后的图像，建议每处理一步保存

一次图像，以防处理过程失误，造成不必要的时间浪费，当出错时直接提取保存的图像，

就可以继续处理！三、处理前后图像对比。

图片来源：美国Landsat卫星官方 http://35.8.163.34/?version=Website。

处理图片文件名：p081r010_7k20020718_z04_nn61.tif

2010-07-05

合集下载

基于Matlab基本图像处理程序

基于Matlab基本图像处理程序

精品文档

。 1欢迎下载 图像读入

 从图形文件中读入图像 imread

Syntax: A = imread(filename, fmt)

filename：指定的灰度或彩色图像文件的完整路径和文件名。

fmt:指定图形文件的格式所对应的标准扩展名。如果imread没有找到filename所制定的文件,会尝试查找一个名为filename.fmt的文件。

A：包含图像矩阵的矩阵。对于灰度图像,它是一个M行N列的矩阵。如果文件包含 RGB真彩图像,则是m*n*3的矩阵。

 对于索引图像，格式[X, map] = imread(filename, fmt)

X：图像数据矩阵。

MAP：颜色索引表

图像的显示

 imshow函数：显示工作区

或图像文件中的图像

Syntax：

imshow(I) %I是要现实的灰度图像矩阵

imshow(I,[low high]，param1, val1, param2, val2,...) %I是要现实的灰度图像矩阵，指定要显示的灰度范围，后面的参数指定显示图像的特定参数

imshow(RGB)

imshow(BW)

imshow(X,map) %map颜色索引表

imshow(filename)

himage = imshow(...)

 操作：读取并显示图像

I=imread('C:\Users\fanjinfei\Desktop\baby.bmp');%读取图像数据

imshow(I);%显示原图像

图像增强

一．图像的全局描述

直方图（Histogram）：是一种对数据分布情况的图形表示，是一种二维统计图表，它的两个坐标分别是统计样本和该样本对应的某个属性的度量。

图像直方图（Image Histogram）：是表示数字图像中亮度分布的直方图，用来描述图象灰度值，标绘了图像中每个亮度值的像素数。

灰度直方图：是灰度级的函数，它表示图像中具有某种灰度级的像素的个数，反映了图像中某种灰度出现的频率。描述了一幅图像的灰度级统计信息。是一个二维图，横坐标为图像中各个像素点的灰度级别，纵坐标表示具有各个灰度级别的像素在图像中出现的次数或概率。

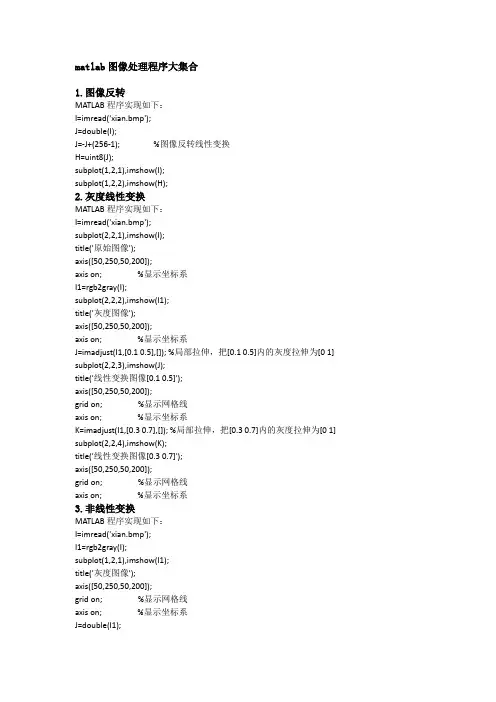

matlab图像处理程序

matlab图像处理程序

matlab图像处理程序大集合

1.图像反转

MATLAB程序实现如下：

I=imread('xian.bmp');

J=double(I);

J=-J+(256-1); %图像反转线性变换

H=uint8(J);

subplot(1,2,1),imshow(I);

subplot(1,2,2),imshow(H);

2.灰度线性变换

MATLAB程序实现如下：

I=imread('xian.bmp');

subplot(2,2,1),imshow(I);

title('原始图像');

axis([50,250,50,200]);

axis on; %显示坐标系

I1=rgb2gray(I);

subplot(2,2,2),imshow(I1);

title('灰度图像');

axis([50,250,50,200]);

axis on; %显示坐标系

J=imadjust(I1,[0.1 0.5],[]); %局部拉伸，把[0.1 0.5]内的灰度拉伸为[0 1]

subplot(2,2,3),imshow(J);

title('线性变换图像[0.1 0.5]');

axis([50,250,50,200]);

grid on; %显示网格线

axis on; %显示坐标系

K=imadjust(I1,[0.3 0.7],[]); %局部拉伸，把[0.3 0.7]内的灰度拉伸为[0 1]

subplot(2,2,4),imshow(K);

title('线性变换图像[0.3 0.7]');

axis([50,250,50,200]);

grid on; %显示网格线

axis on; %显示坐标系

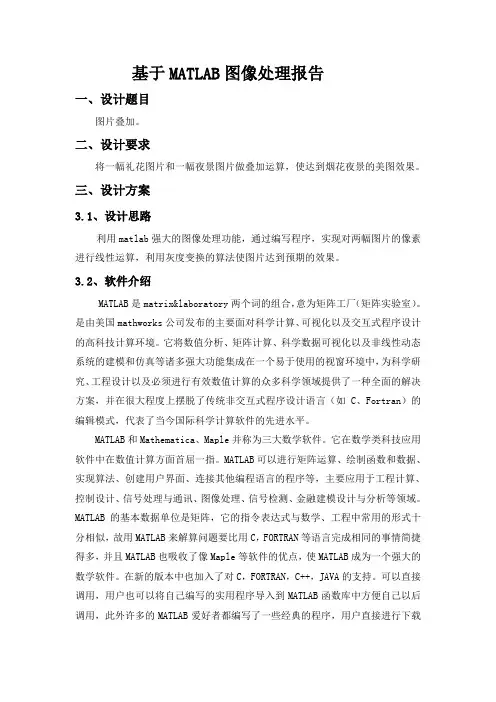

基于MATLAB图像处理报告
