DSC PC1832主机编程

POWER PC1616/PC1832/PC1864安装手册

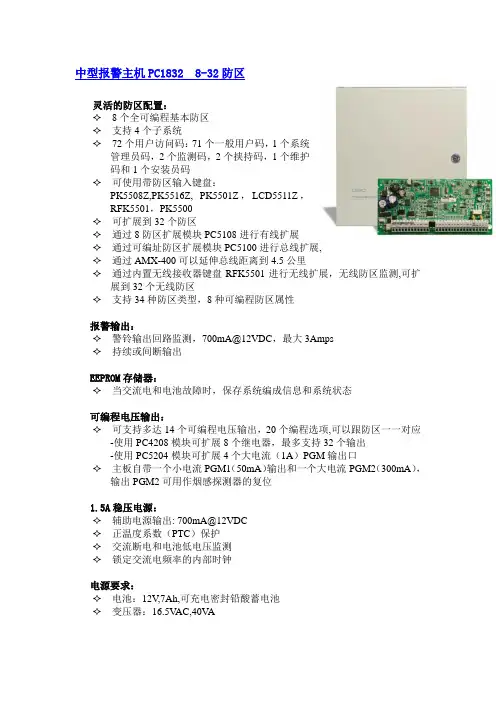

第一章 功能与概述

一、防区设置：

1、本机带6/8个有线防区。

2、选用有线扩展模块PC5108进行有线扩展，可分别将有线防区扩展至16、32、64个、通过PC5132进行无线扩展，将系统扩展为32个无线防区。

3、有34种防区类型，8种防区属性。

4、防区有3种接线方式：常闭、单线尾、双线尾，线尾电阻5.6KΩ，采用双线尾方式时，可判断该防区是防拆报警（11.2KΩ）、入侵报警（开路）、故障（短路）。

5、可设2/4/8个分区。

6、通过可编址防区扩展模块PC5100进行总线扩展。通过AMX-400可延伸总线到4.5公里；

二、密码设置：

1、1个管理员密码：可设定其它密码和执行任何键盘功能。

2、1个维护员密码：只能用于设防、撤防，不能执行防区旁路，布撤防时，不会发出提示音。主要用于设备检测和调试。

3、32个以上用户密码：用于布防、撤防、旁路，4位或6位可选。

4、2个劫持密码：输入此密码，主机向中心发出劫持警情。

5、2个监管密码：可用于设定用户密码和劫持密码。

6、1个安装密码：用于编程。

三、键盘和模块：

1、最多可并联8个键盘，采用总线（四线制）连接。总线长度达305米。

2、可用带防区键盘，包括PC5508（Z）、PC5516（Z）、LCD5500（Z）、PC5532（Z），LCD5501Z。

3、每个键盘都有5个可编程功能键。

四、可编程输出：

1、2/4个可编程输出（接地），PGM1可输出50mA，PGM2输出300mA。可用于烟感探测器。PC1864的PGM3、PGM4与PGM1相同。

2、有多种属性可选用。

3、使用PC5208或PC5204可分别增加8个50mA可编程输出和4个300mA可编程输出口。

五、通信支持：

1、支持SIA和CONTACT ID（简称C ID）等通信格式，支持用户拨号。

2、3个可编程电话号码。

3、支持DTMF（双音频）和脉冲拨号。

4、可设2个系统用户编号。

5、具有抗干扰功能。

6、对为每个电话号码提供的选定传输报告进行分离。

7、支持上载（传输事件存储信息）和下载（遥控编程）。

六、系统自检： 1、交流电源故障。 2、备用电池电压低。 3、通信故障（报告失败）

4、辅助电源故障， 5、防区故障。 6、防区防拆。

7、火警故障。 8、内部时钟丢失。 9、警号输出故障。

10、电话线故障。 11、模块错误（防拆、点名失败）。

七、时钟、事件记录和打印：

1、有内部时钟，可进行调整。也可锁定于交流电频率。

2、可记录500个事件，包括发生的时间、日期、分区、防区、使用密码、事件性质等并不断更新。

3、连接PC5400串口打印模块，可打印记录的事件。

八、主要技术参数：

1、电源输入：AC 220V，50HZ/60HZ；变压器输出：AC 16,5V，40VA。

2、备用电池：4AH、7AH/12V可充电密封式铅酸蓄电池。

3、辅助电源输出：DC12V/550mA（带输出保护）。

4、警号端输出：不大于700mA（带输出保护），持续或间断。

5、正温度系数（PTC）保护。

九、其它功能：

1、当交流电和电池故障时，EEPROM存储器可保存系统己编程信息和系统状态。

2、可选用多种防误报措施，如：有声退出延时、 有声退出错误、 快速退出 、通讯延时、

交叉防区、退出延时重启等。

3、在给定时间对子系统自动设防。

4、可用键盘激活警报输出和通讯测试。

5、输入密码错误，超次数键盘锁定。

6、加特定模块后有监听、编程提示和对讲功能。

第二章 安装接线说明

一、电源接入：

1、交流220V通过变压器输入，输出交流16.5V送至主板。

2、备电4AH/12V或7AH/12V密封式免维护电池。

3、先接电池，不接交流，主机不能启动；接交流后，才能工作。

二、主机板防区接入：

1、AUX+，AUX-为辅助电源，供探测器用电。

2、常闭方式：不加线尾电阻，开路报警。

3、单线尾方式：加5.6K线尾电阻，开路报警，短路故障报警。

4、双线尾方式：串连2个5.6K线尾电阻，开路入侵报警，短路故障，11.2K防拆报警。

5、接火警探测器：火警探测器具有自保功能，报警后，不能自动恢复。采用PGM端供电，可编程自动断电复位。

6、注意PGM端的供电容量不能超过额定值。

三、警号连接：

1、警号有正负极，分别接到BELL+，BELL-端子。

2、目前通用的警号为高阻抗输入，接入时，应并联1KΩ电阻。

3、可并接频闪灯，但最大输出电流不超过700毫安。

四、电话线连接：

1、电话插头4线，R-1、T-1为灰色线、棕色线，接电话机；RING、TIP为红色线、绿色线，接电话外线。

2、外线不应并接电话机，否则会影响信息的传输。

五、键盘和模块安装：

1、采用四总线连接。分别接RED、BUK、YEL、GRN，键盘上对应的端子分别为R、B、Y、G。

2、键盘防区接入探测器时，电源接R（+）、B（-），信号接B、Z端子。

3、用PC5108进行防区扩展时，PC5108电路板上的J1、J2、J3处于不同的开关状态，决定其防区编号。以二进制表示，J1为低位，J3为最高位，开为0，关为1，000无效，001是9-16防区，010是17-24防区，依次类推。

六、可编程输出：

1、既可正相输出（开时送地，关时开路），也可反相输出，由编程决定。

2、可联动多种设备，如门禁、电视监控、灯光等，但应注意驱动电流，不能超过限值，否则应加中间继电器。

七、辅助电源输出：

辅助电源用于向探测器、键盘和模块供电，电流限值为550毫安，超负荷时，输出中断，电路处于自保护状态。

安装接线图：

第三章 编程方法说明

一、编程步骤：

对于LED键盘：

1、输入[*]+[8]+[安装员密码]，进入编程，Program指示灯开始闪烁，Armed指示灯亮；

2、输入3位编程段序号，Armed指示灯灭，Ready指示灯亮，如果输入序号无效，键盘发出2秒钟的蜂鸣声，表示输入错误；

3、输入编程所需的信息；

4、Ready灯闪，可输入十六进制数据；

4、更换编程段序号或顺序进入下一个序号，继续以上过程；

5、退出编程。

对于LCD键盘：

1、输入[*]+[8]+安装员密码，进入编程，显示Enter Section(输入编程段号),后跟3个破折号。指示灯开始闪烁，Armed指示灯亮；

2、输入3位编程段序号，此时键盘会显示该编程段的输入信息。其它操作同LED键盘。

二、输入16进制数：

1、按[*]键，编程进入16进制数输入模式，Ready指示灯闪烁；

2、按1—6键，1=A，2=B，3=C，4=D，5=E，6=F；

3、按*键，退出16进制输入模式，Ready指示灯常亮。

4、如果使用脉冲格式，十进制的[0]无法传输，必须将其编为十六进制的[A]。

三、开关项编程： 1、某些编程项有开、关两种状态可供选择，用防区指示灯1—8表示各个选项，指示灯亮为开，灭为关；

2、按下与指示灯对应的数字键可在两种状态间进行切换，

3、选择该编程段的所有开关项后，按“#”键，退出，Ready 灯灭，Armed灯亮。

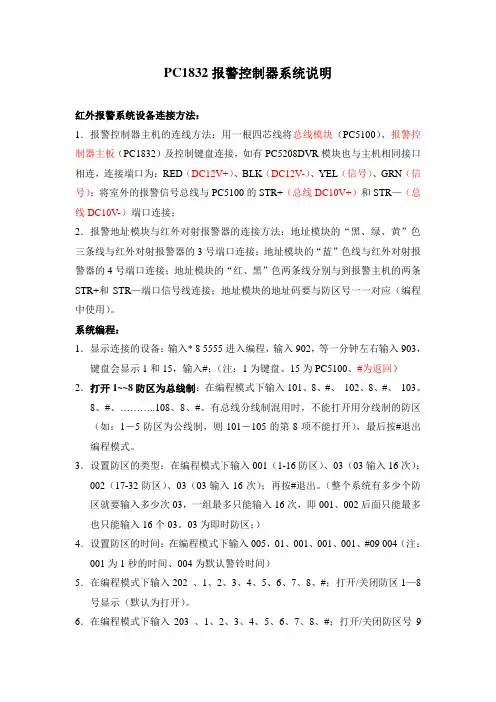

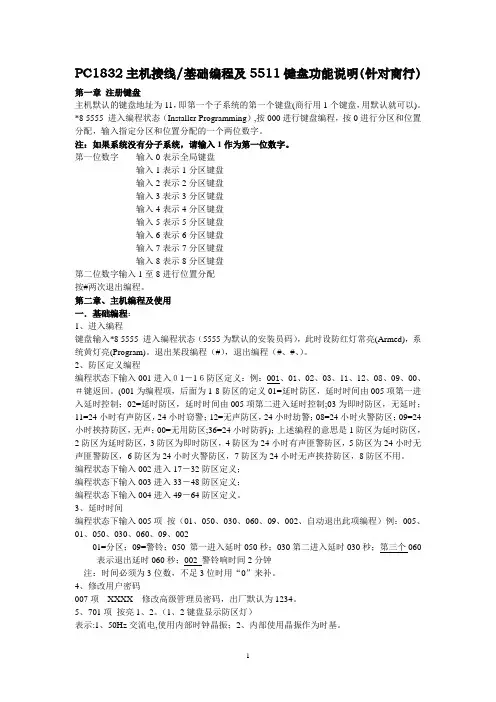

第四章 编程设置

一、进入/退出编程：

进入编程：[*]+[8]+安装密码，默认值是5555；

退出某编程段：[#]； 退出编程：[#][#]。

二、键盘注册和功能键编程：

000 进入键盘编程；按[0]进入键盘分配；然后输入两位数A1A2 。

A1为分区号，输入0表示键盘对全系统有效，有效输入为0-8；A2为键盘地址，输入1-8。

按[1]-[5]对5个功能键进行编程。包括Stay（留守）、Away（外出）、Chime（门铃）、Reset（复位）、Exit（退出）。输入两位数，可确定各种不同的功能，可有32种选择，建议按默认值，03 04 06 14 16，保留原定义，不作更改。

三、分区和防区

1、防区定义：

001 A1A2 B1B2 C1C2 D1D2 E1E2 F1F2 G1G2 H1H2 ……，1—16防区定义，每两位数代表一个防区。默认值为01、03、03、03、04、04、04、04。00、00……。

防区定义的含义：00 无效；01 延迟1；02 延迟2；03 即时；04 内部；05 内部留守/外出；

08 有线火警；11 24小时盗警；12 24小时劫警；17 24小时应急；88 无线火警。

内部留守/外出的含义是系统设防时，在退出延迟过程中，若未触发延迟防区，此类防区将自动旁路；如果使用[*]{1}命令激活此类防区，此防区将具有标准退出延迟，一旦设防，此防区将具有与内部防区相同的功能。

002—004 分别为17—64防区定义。

2、键盘防区分配：

020 A1A2 B1B2 C1C2 D1D2 E1E2 F1F2 G1G2 H1H2 八个两位数，分别表示1—8号键盘的防区，有效值为00-64。默认值为00。

3、防区快速反应：

开时反应速度为36ms，关时反应速度为400ms.

4、防区属性：

101—164 分别为1—64防区，X1X2X3X4X5X6X7X8…X16 X1为是否有声；X2为是否持续声；X3为防区被触发时，蜂鸣器是否响；X4为是否能旁路；X5为能否强制布防；X6为当警报达到编程确定的数后，是否关闭？以防止更多的警报传送到中心；X7为是否通信传输延迟；X8属无线或可编址防区还是有线防区；X9交叉防区是否有效；X10-X13未用；X14是常闭防区还是线尾电阻防区；X15是单线尾还是由013编程项确定；X16 是双线尾还是由013编程项确定。开为是，关为不是。

5、分区和防区应用分配编程：

201 X1X2X3X4X5X6X7X8 为1-8分区应用。1开为启用。X1不能关闭。

202-209为第一分区，210-217为第二分区，依次类推，直至265。每个编程段字8位，共64位，代表64个防区，用开关项选择，开为属该分区，关为否。如果某防区在多个子系统中有效，则属于公共防区，当含有该防区的所有子系统都设防时，该防区才布防。

四、系统时间：
