换热器传热量计算

换热器热量及面积计算
一、热量计算1、
一般式
Q=Wh (Hh,1- Hh,2 ) = Wc (Hc,2- Hc,1 )
式中：
Q为换热器的热负荷，kj/h或kw;
W为流体的质量流量，kg/h ；
H为单位质量流体的焓，kj/kg ；
下标c和h分别表示冷流体和热流体，下标1和2分别表示换热器的进口和出口。

2、无相变化
Q二Whcp,h(T1-T2)=Wccp,c(t2-t1)
式中
cp为流体平均定压比热容，kj/(kg. C );
T为热流体的温度，C;
T为冷流体的温度，C
二、面积计算
1、总传热系数K
管壳式换热器中的K值如下表
注：
1w=1J/s=3.6kj/h=0.86kcal/h 1kcal=4.18kj 2、
温差
(1)逆流
热流体温度T: T1 F2
冷流体温度t: t211
温差△: △1—42
△m二(42- 41) /ln(A t2/ 41)
(2)并流
热流体温度T: T1 —T2
冷流体温度t: t1 T2
温差△: △2—/M
△m二（42- 41） /ln（A t2/ 41）
3、面积计算
S=Q/（K. 4tm）
三、管壳式换热器面积计算
S=3.14ndL
其中，S为传热面积m2、n为管束的管数、d为管径，m; L为管长, m。

四、注意事项
冷凝段:潜热（根据汽化热计算）
冷却段:显热（根据比热容计算
THANKS !!!
致力为企业和个人提供合同协议，策划案计划书,
学习课件等等
打造全网一站式需求
欢迎您的下载，资料仅供参考。

换热器热量及面积计算一、热量计算1、一般式Q=Q c=Q hQ=W h（H h,1- H h,2）= W c（H c,2- H c,1）式中：Q为换热器的热负荷，kj/h或kw；W为流体的质量流量，kg/h；H为单位质量流体的焓，kj/kg；下标c和h分别表示冷流体和热流体，下标1和2分别表示换热器的进口和出口。

2、无相变化Q=W h c p,h(T1-T2)=W c c p,c(t2-t1)式中：c p为流体平均定压比热容，kj/(kg.℃)；T为热流体的温度，℃；t为冷流体的温度，℃。

3、有相变化a.冷凝液在饱和温度下离开换热器，Q=W h r = W c c p,c(t2-t1)式中：W h为饱和蒸汽（即热流体）冷凝速率（即质量流量）（kg/s）r为饱和蒸汽的冷凝潜热（J/kg）b.冷凝液的温度低于饱和温度，则热流体释放热量为潜热加显热Q=W h[r+c p,h（T s-T w）] = W c c p,c(t2-t1)式中：c p,h为冷凝液的比热容（J/（kg/℃））；T s为饱和液体的温度（℃）二、面积计算1、总传热系数K管壳式换热器中的K值如下表：注：1 w = 1 J/s = 3.6 kj/h = 0.86 kcal/h1 kcal = 4.18 kj2、温差（1）逆流热流体温度T：T1→T2冷流体温度t：t2←t1温差△t：△t1→△t2△t m=（△t2-△t1）/㏑（△t2/△t1）（2）并流热流体温度T：T1→T2冷流体温度t：t1→t2温差△t：△t2→△t1△t m=（△t2-△t1）/㏑（△t2/△t1）对数平均温差，两种流体在热交换器中传热过程温差的积分的平均值。

( 恒温传热时△t=T-t，例如：饱和蒸汽和沸腾液体间的传热。

) 对数平均温差因为在冷凝器板换一系列的换热器中温度是变化的为了我们更好的选型计算所以出来一个相对准确的数值,当△T1/△T2>1.7时用公式：△Tm=（△T1-△T2）/㏑（△T1/△T2）.如果△T1/△T2≤1.7时，△Tm=（△T1+△T2）/2二种流体在热交换器中传热过程温差的积分的平均值。

换热器计算公式范文换热器计算公式指的是用于计算换热器传热性能的各种参数和关系的数学方程。

换热器是工程领域常用的一种设备，用于将热量从一个介质传递到另一个介质。

换热器的性能与换热器的设计参数密切相关，因此计算公式对于换热器的设计和运行至关重要。

以下是一些常用的换热器计算公式：1.整体换热系数（U值）的计算公式：U=1/[(1/h₁)+δi+(1/h₂)]其中，U为整体换热系数，h₁为热源侧传热系数，h₂为冷凝侧传热系数，δi为传热面各种传热介质之间的传热阻力。

2.热量传递率（Q）的计算公式：Q = U × A × δTlm其中，Q为换热器的热量传递率，U为整体换热系数，A为传热面积，δTlm为对数平均温差。

3. 对数平均温差（δTlm）的计算公式：δTlm = [(δT₁ - δT₂) / ln(δT₁ / δT₂)]其中，δT₁为热源侧入口温度与冷凝侧出口温度的温差，δT₂为热源侧出口温度与冷凝侧入口温度的温差。

4.传热面积（A）的计算公式：A = Q / (U × δTlm)其中，A为传热面积，Q为热量传递率，U为整体换热系数，δTlm为对数平均温差。

5.热源侧传热系数（h₁）的计算公式：h₁=(k₁×ΔT₁)/δ₁其中，h₁为热源侧传热系数，k₁为热源侧传热介质的导热系数，ΔT₁为热源侧的温差，δ₁为热源侧的传热厚度。

6.冷凝侧传热系数（h₂）的计算公式：h₂=(k₂×ΔT₂)/δ₂其中，h₂为冷凝侧传热系数，k₂为冷凝侧传热介质的导热系数，ΔT₂为冷凝侧的温差，δ₂为冷凝侧的传热厚度。

7.温差比（R）的计算公式：R=δT₁/δT₂其中，R为温差比，δT₁为热源侧入口温度与冷凝侧出口温度的温差，δT₂为热源侧出口温度与冷凝侧入口温度的温差。

这些计算公式是根据传热原理和换热器的物理特性推导而来，通过这些公式可以计算出换热器的各种参数和性能，从而进行换热器的设计、选型和优化。

换热器热量及面积计算一、热量计算1、一般式Q=Q c=Q hQ=W h（H h,1- H h,2）= W c（H c,2- H c,1）式中：Q为换热器的热负荷，kj/h或kw；W为流体的质量流量，kg/h；H为单位质量流体的焓，kj/kg；下标c和h分别表示冷流体和热流体，下标1和2分别表示换热器的进口和出口。

2、无相变化Q=W h c p,h(T1-T2)=W c c p,c(t2-t1)式中：c p为流体平均定压比热容，kj/(kg.℃)；T为热流体的温度，℃；t为冷流体的温度，℃。

3、有相变化a.冷凝液在饱和温度下离开换热器，Q=W h r = W c c p,c(t2-t1)式中：W h为饱和蒸汽（即热流体）冷凝速率（即质量流量）（kg/s）r为饱和蒸汽的冷凝潜热（J/kg）b.冷凝液的温度低于饱和温度，则热流体释放热量为潜热加显热Q=W h[r+c p,h（T s-T w）] = W c c p,c(t2-t1)式中：c p,h为冷凝液的比热容（J/（kg/℃））；T s为饱和液体的温度（℃）二、面积计算1、总传热系数K管壳式换热器中的K值如下表：注：1 w = 1 J/s = 3.6 kj/h = 0.86 kcal/h1 kcal = 4.18 kj2、温差（1）逆流热流体温度T：T1→T2冷流体温度t：t2←t1温差△t：△t1→△t2△t m=（△t2-△t1）/㏑（△t2/△t1）（2）并流热流体温度T：T1→T2冷流体温度t：t1→t2温差△t：△t2→△t1△t m=（△t2-△t1）/㏑（△t2/△t1）对数平均温差，两种流体在热交换器中传热过程温差的积分的平均值。

( 恒温传热时△t=T-t，例如：饱和蒸汽和沸腾液体间的传热。

) 对数平均温差因为在冷凝器板换一系列的换热器中温度是变化的为了我们更好的选型计算所以出来一个相对准确的数值,当△T1/△T2>1.7时用公式：△Tm=（△T1-△T2）/㏑（△T1/△T2）.如果△T1/△T2≤1.7时，△Tm=（△T1+△T2）/2二种流体在热交换器中传热过程温差的积分的平均值。

换热器换热量计算公式换热器是一种用于将热量从一种介质传递到另一种介质的装置。

根据换热器的类型和工作原理的不同，换热量的计算公式也会有所不同。

下面将介绍几种常见的换热器及其换热量计算公式。

1.单相流体传热换热器单相流体传热换热器是将一个单相流体中的热量传递到另一个单相流体中的换热器。

换热量的计算公式基于热平衡原理，即热量在两个流体之间的传递是相等的。

Q=m·c·(T2-T1)其中，Q为换热量，单位为焦耳/秒（J/s）或瓦特（W）；m为流经换热器的质量流率，单位为千克/秒（kg/s）；c为流体的比热容，单位为焦耳/千克·摄氏度（J/(kg·°C)）；T1和T2分别为流体的入口温度和出口温度，单位为摄氏度（°C）。

在实际应用中，为了计算方便，可以将换热率（U）引入公式。

换热率是描述换热器传热性能的参数，通常通过实验或理论计算确定。

Q=U·A·(T2-T1)其中，U为换热率，单位为焦耳/秒·平方米·摄氏度（J/(s·m^2·°C)）或瓦特/平方米·摄氏度（W/(m^2·°C)）；A为换热面积，单位为平方米（m^2）。

2.蒸发冷凝换热器蒸发冷凝换热器用于将一种流体从液态转化为气态或从气态转化为液态的过程中传递热量。

换热量的计算公式基于摩尔焓的变化。

Q=G·(h2-h1)其中，Q为换热量，单位为焦耳/秒（J/s）或瓦特（W）；G为质量流率，单位为摩尔/秒（mol/s）；h1和h2分别为流体的入口摩尔焓和出口摩尔焓，单位为焦耳/摩尔（J/mol）。

在实际应用中，为了计算方便，可以将换热系数（U）引入公式，并结合换热面积（A）进行计算。

Q=U·A·(h2-h1)其中，U为换热系数，单位为焦耳/秒·平方米·摄氏度（J/(s·m^2·°C)）或瓦特/平方米·摄氏度（W/(m^2·°C)）。

换热器的传热计算换热器的传热计算包括两类：一类是设计型计算，即根据工艺提出的条件，确定换热面积；另一类是校核型计算，即对换热面积的换热器，核算其传热量、流体的流量或温度。

这两种计算均以热量衡算和总传热速率方程为根底。

换热器热负荷Q 值一般由工艺包提供，也可以由所需工艺要求求得。

Q=W c p Δt ，假设流体有相变，Q=c p r 。

热负荷确定后，可由总传热速率方程〔Q=K S Δt 〕求得换热面积，最后根据"化工设备标准系列"确定换热器的选型。

其中总传热系数K=0011h Rs kd bd d d Rs d h d o m i i i i ++++ 〔1〕在实际计算中，总传热系数通常采用推荐值，这些推荐值是从实践中积累或通过实验测定获得的，可以从有关手册中查得。

在选用这些推荐值时，应注意以下几点：1. 设计中管程和壳程的流体应与所选的管程和壳程的流体相一致。

2. 设计中流体的性质〔粘度等〕和状态〔流速等〕应与所选的流体性质和状态相一致。

3. 设计中换热器的类型应与所选的换热器的类型相一致。

4. 总传热系数的推荐值一般围很大，设计时可根据实际情况选取中间的*一数值。

假设需降低设备费可选取较大的K 值；假设需降低操作费用可取较小的K 值。

5. 为保证较好的换热效果，设计中一般流体采用逆流换热，假设采用错流或折流换热时，可通过安德伍德〔Underwood〕和鲍曼〔Bowman〕图算法对Δt进展修正。

虽然这些推荐值给设计带来了很大便利，但是*些情况下，所选K值与实际值出入很大，为防止盲目烦琐的试差计算，可根据式〔1〕对K值估算。

式〔1〕可分为三局部，对流传热热阻、污垢热阻和管壁导热热阻，其中污垢热阻和管壁导热热阻可查相关手册求得。

由此，K值估算最关键的局部就是对流传热系数h的估算。

影响对流传热系数的因素主要有：1.流体的种类和相变化的情况液体、气体和蒸气的对流传热系数都不一样。

牛顿型和非牛顿型流体的也有区别，这里只讨论牛顿型对流传热系数。

换热器热量及面积计算公式换热器是工业生产中常用的设备之一，用于将热量从一个介质传递到另一个介质。

其核心功能是通过增大热交换面积，使热量能够更加有效地传递。

在换热器的设计中，热量及面积的计算是至关重要的。

换热器的热量计算是根据热传导的基本原理来进行的。

热传导是指热量从高温区域传递到低温区域的过程。

热传导的速率与温度差、介质的导热系数和热传导距离有关。

换热器的热量传递公式可以表示为：Q=U×A×ΔT其中，Q表示热量传递量，U表示换热系数，A表示换热面积，ΔT表示温度差。

换热系数U是一个关键的参数，它表示单位面积上，单位时间内热量的传递量。

换热系数的大小受多种因素影响，包括换热器的结构、介质的性质和流体运动方式等。

为了计算得到准确的热量传递量，我们需要确定换热系数U的数值。

换热系数U的计算可以根据实际情况采取不同的方法，常见的有经验法、理论法和试验法等。

换热器面积计算公式：换热器的设计中，换热面积的计算是为了满足所需的热量传递量。

基本原则是通过增大换热面积，提高热量的传递效率。

换热器的面积计算公式可以表示为：A=Q/U/ΔT其中，Q表示所需的热量传递量，U表示换热系数，ΔT表示温度差。

根据这个公式，我们可以根据所需的热量传递量来计算换热器的面积。

需要注意的是，在实际应用中，热量及面积的计算往往需要考虑许多复杂的因素，比如介质的流动性质、传热表面的布局和形式、管路的阻力损失等。

因此，在设计换热器时，需要综合考虑这些因素，以确保换热器能够满足所需的热量传递要求。

此外，还有一些常见的换热器类型，如壳管式换热器、板式换热器、螺旋板换热器等，它们的热量及面积的计算公式可能会有所不同。

因此，在实际应用中，需要根据具体的换热器类型和设计要求来选择相应的计算公式。

总结起来，换热器的热量及面积计算是一个复杂的过程，需要综合考虑多种因素。

上述的热量及面积计算公式只是基本的参考，实际设计中还需要根据具体情况进行调整和优化。

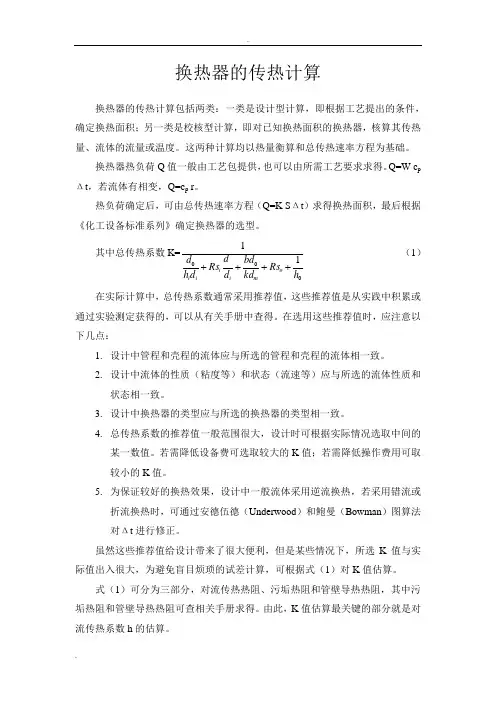

换热器的传热计算换热器的传热计算包括两类：一类是设计型计算，即根据工艺提出的条件，确定换热面积；另一类是校核型计算，即对已知换热面积的换热器，核算其传热量、流体的流量或温度。

这两种计算均以热量衡算和总传热速率方程为基础。

换热器热负荷Q 值一般由工艺包提供，也可以由所需工艺要求求得。

Q=W c p Δt ，若流体有相变，Q=c p r 。

热负荷确定后，可由总传热速率方程（Q=K S Δt ）求得换热面积，最后根据《化工设备标准系列》确定换热器的选型。

其中总传热系数K=0011h Rs kd bd d d Rs d h d o m i i i i ++++ （1）在实际计算中，总传热系数通常采用推荐值，这些推荐值是从实践中积累或通过实验测定获得的，可以从有关手册中查得。

在选用这些推荐值时，应注意以下几点：1. 设计中管程和壳程的流体应与所选的管程和壳程的流体相一致。

2. 设计中流体的性质（粘度等）和状态（流速等）应与所选的流体性质和状态相一致。

3. 设计中换热器的类型应与所选的换热器的类型相一致。

4. 总传热系数的推荐值一般范围很大，设计时可根据实际情况选取中间的某一数值。

若需降低设备费可选取较大的K 值；若需降低操作费用可取较小的K 值。

5. 为保证较好的换热效果，设计中一般流体采用逆流换热，若采用错流或折流换热时，可通过安德伍德（Underwood ）和鲍曼（Bowman ）图算法对Δt 进行修正。

虽然这些推荐值给设计带来了很大便利，但是某些情况下，所选K 值与实际值出入很大，为避免盲目烦琐的试差计算，可根据式（1）对K 值估算。

式（1）可分为三部分，对流传热热阻、污垢热阻和管壁导热热阻，其中污垢热阻和管壁导热热阻可查相关手册求得。

由此，K 值估算最关键的部分就是对流传热系数h 的估算。

影响对流传热系数的因素主要有：1.流体的种类和相变化的情况液体、气体和蒸气的对流传热系数都不相同。

牛顿型和非牛顿型流体的也有区别，这里只讨论牛顿型对流传热系数。

换热器热量及面积计算公式(总4页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--换热器热量及面积计算一、热量计算1、一般式Q=Q c=Q hQ=W h（H h,1- H h,2）= W c（H c,2- H c,1）式中：Q为换热器的热负荷，kj/h或kw；W为流体的质量流量，kg/h；H为单位质量流体的焓，kj/kg；下标c和h分别表示冷流体和热流体，下标1和2分别表示换热器的进口和出口。

2、无相变化Q=W h c p,h(T1-T2)=W c c p,c(t2-t1)式中：c p为流体平均定压比热容，kj/(kg.℃)；T为热流体的温度，℃；t为冷流体的温度，℃。

3、有相变化a.冷凝液在饱和温度下离开换热器，Q=W h r = W c c p,c(t2-t1)式中：W h为饱和蒸汽（即热流体）冷凝速率（即质量流量）（kg/s）r为饱和蒸汽的冷凝潜热（J/kg）b.冷凝液的温度低于饱和温度，则热流体释放热量为潜热加显热Q=W h[r+c p,h（T s-T w）] = W c c p,c(t2-t1)式中：c p,h为冷凝液的比热容（J/（kg/℃））；T s为饱和液体的温度（℃）二、面积计算1、总传热系数K管壳式换热器中的K值如下表：注：1 w = 1 J/s = kj/h = kcal/h1 kcal = kj2、温差（1）逆流热流体温度T：T1→T2冷流体温度t：t2←t1温差△t：△t1→△t2△t m=（△t2-△t1）/㏑（△t2/△t1）（2）并流热流体温度T：T1→T2冷流体温度t：t1→t2温差△t：△t2→△t1△t m=（△t2-△t1）/㏑（△t2/△t1）对数平均温差，两种流体在热交换器中传热过程温差的积分的平均值。

( 恒温传热时△t=T-t，例如：饱和蒸汽和沸腾液体间的传热。

)对数平均温差因为在冷凝器板换一系列的换热器中温度是变化的为了我们更好的选型计算所以出来一个相对准确的数值,当△T1/△T2>时用公式：△Tm=（△T1-△T2）/㏑（△T1/△T2）.如果△T1/△T2≤时，△Tm=（△T1+△T2）/2二种流体在热交换器中传热过程温差的积分的平均值。

换热器热量及面积计算（一）
一、热量计算 1、
一般式
Q=Wh（Hh,1- Hh,2）= Wc（Hc,2- Hc,1）
式中：
Q为换热器的热负荷，kj/h或kw；
W为流体的质量流量，kg/h；
H为单位质量流体的焓，kj/kg；
下标c和h分别表示冷流体和热流体，下标1和2分别表示换热器的进口和出口。

2、无相变化
Q=Whcp,h(T1-T2)=Wccp,c(t2-t1)
式中
cp为流体平均定压比热容，kj/(kg.℃)；
T为热流体的温度，℃；
T为冷流体的温度，℃
二、面积计算
1、总传热系数K
管壳式换热器中的K值如下表
注：
1w=1J/s=3.6kj/h=0.86kcal/h
1kcal=4.18kj 2、
温差
（1）逆流
热流体温度T：T1→T2
冷流体温度t：t2←t1
温差△t：△t1→△t2
△tm=（△t2-△t1）/㏑（△t2/△t1）（2）并流
热流体温度T：T1→T2
冷流体温度t：t1→t2
温差△t：△t2→△t1
△tm=（△t2-△t1）/㏑（△t2/△t1） 3、面积计算
S=Q/(K. △tm)
三、管壳式换热器面积计算
S=3.14ndL
其中，S为传热面积m2、n为管束的管数、d为管径，m；L为管长，m。

四、注意事项
冷凝段：潜热（根据汽化热计算）
冷却段：显热（根据比热容计算。

换热器热流量的计算公式
一、热量计算
1、一般式
Q=W h（H h,1- H h,2）= W c（H c,2- H c,1）
式中：
Q为换热器的热负荷，kj/h或kw；
W为流体的质量流量，kg/h；
H为单位质量流体的焓，kj/kg；
下标c和h分别表示冷流体和热流体，下标1和2分别表示换热器的进口和出口。

2、无相变化
Q=W h c p,h(T1-T2)=W c c p,c(t2-t1)
式中：
c p为流体平均定压比热容，kj/(kg.℃)；
T为热流体的温度，℃；
T为冷流体的温度，℃。

二、面积计算
1、总传热系数K
管壳式换热器中的K值如下表：
注：
1w=1J/s=3.6kj/h=0.86kcal/h
1kcal=4.18kj
2、温差
（1）逆流
热流体温度T：T1→T2
冷流体温度t：t2←t1
温差△t：△t1→△t2
△t m=（△t2-△t1）/㏑（△t2/△t1）（2）并流
热流体温度T：T1→T2
冷流体温度t：t1→t2
温差△t：△t2→△t1
△t m=（△t2-△t1）/㏑（△t2/△t1）
3、面积计算
S=Q/(K.△t m)
三、管壳式换热器面积计算
S=3.14ndL
其中，S为传热面积m2、n为管束的管数、d为管径，m；L为管长，m。

四、注意事项
冷凝段：潜热（根据汽化热计算）
冷却段：显热（根据比热容计算）。
