钢丝绳的伸长率与预张拉技术

一、工程概况（一）总体概况即本项目终点K11+700，全长11.7公里。

我标段共有T梁432片，其中90片为16 m，342片为13m，（详见表1.1T梁工程数量表）。

表1.1T梁工程数量表二、施工工艺张拉作业使用智能张拉设备。

当试压同条件试块强度和现场回弹强度≥90%设计强度值时进行张拉。

张拉正后方设置防护钢板挡板。

预应力张拉设计顺序现张拉N1，后张拉N2，依次进行。

钢绞线张拉程序：0→初应力(0.10δk) →0.2δk→1.0δk(持荷5min锚固)，预应力钢绞线张拉采用双控，即以张拉力控制为主，以伸长量进行校核。

实际伸长量与理论伸长量差值需控制在±6%以内。

若实际量测伸长量符合计算要求（与计算伸长值相比误差在±6%范围之内）则封闭锚具和夹片并拆除千斤顶，如果实际量测伸长量与计算伸长值相差较大，暂停张拉，查清原因并解决问题后方再继续张拉（预应力筋理论伸长值及预应力筋平均张拉力的计算见计算书）。

T梁起拱度采用张拉前后测设高程并计算其差值得出。

张拉前，在梁中轴线上以跨中为起点向两边每2m纵距布设观察点位，用水准仪测设高程。

张拉时要注意不要堵塞进、出浆孔孔道。

张拉完成后，将多余的钢绞线用砂轮机切除，钢铰线剩余长度﹥3cm。

钢绞线切除后，及时对锚头进行封堵，保证封锚密实。

张拉前千斤顶、锚环、夹片、工作锚具、工作夹片、压力表、油泵等张拉设备进行检验。

千斤顶、油泵、压力表与张拉应力值的关系方程式，由有资质的检测单位检测。

锚环、夹片、工作锚具、工作夹片应当无破损，锚环、夹片、工作锚具、工作夹片在使用前送样进行强度检验，符合《预应力筋用锚具、夹具和连接器》、《公路桥梁预应力钢铰线用锚具、连接器试验方法及检验规格》等技术要求后使用。

使用前必须对每一个锚环和夹片进行观察，发现有损伤和裂纹等异常情况，给予更换，如异常情况的锚环、夹片数量占该批次数量的10%，则该批次的锚环、夹片停止使用。

张拉时，钢铰线应匀速渐进张拉，按照先N1后N2的顺序，智能张拉操作具体方法为：（1）、准备工作①准备与张拉系统能配套使用的限位板、锚具、夹片，电脑（预装Windows XP操作系统，自带无线网络适配器），三相电缆，阳伞等必须准备齐全。

预应力钢丝绳张拉施工方案1. 引言预应力钢丝绳是一种在施工现场对混凝土结构进行应力预设的材料。

本文档旨在描述预应力钢丝绳张拉施工方案，确保施工过程顺利进行，并保证施工安全。

2. 施工准备在开始施工前，需要进行以下准备工作：- 检查施工现场的安全性，确保无障碍物、无凹凸不平的地面和良好的通风条件。

- 移除施工区域内可能影响施工的杂物和妨碍设备运输的障碍物。

- 检查预应力钢丝绳的质量和数量，确保其符合相关标准和规范。

3. 预应力钢丝绳张拉施工步骤3.1 钢丝绳布设- 根据设计要求，在混凝土结构内精确布设预应力钢丝绳的位置和数量。

- 采用专用工具将预应力钢丝绳固定在混凝土结构的两侧。

3.2 张拉钢丝绳- 使用张拉设备连接预应力钢丝绳。

- 根据设计要求，逐渐施加张拉力，直至达到预设的预应力。

- 对每根钢丝绳进行张拉力的监控和校准，确保它们的预应力水平符合设计要求。

3.3 锚固预应力钢丝绳- 在达到预设的预应力后，使用专用工具将预应力钢丝绳固定在混凝土结构中的锚具上。

- 锚固必须牢固可靠，以确保预应力钢丝绳在长期使用过程中不会出现松动或脱落的情况。

4. 停工与安全措施- 在施工过程中遵循相关的安全规范和施工操作规程。

- 工人必须戴上合适的个人防护设备，如手套、安全帽和防护面具。

- 在施工现场设置明显的安全警示标志，并限制无关人员的进入。

- 在施工完成后，及时清理施工现场，确保没有危险物品或可能引发事故的杂物。

5. 结论本文档描述了预应力钢丝绳张拉施工方案的主要步骤，包括钢丝绳布设、钢丝绳张拉和锚固等。

在进行钢丝绳张拉施工时，务必遵循安全规范并采取适当的安全措施，以确保施工过程的顺利进行。

同时，对施工现场进行合理的管理和清理，以减少安全隐患的发生。

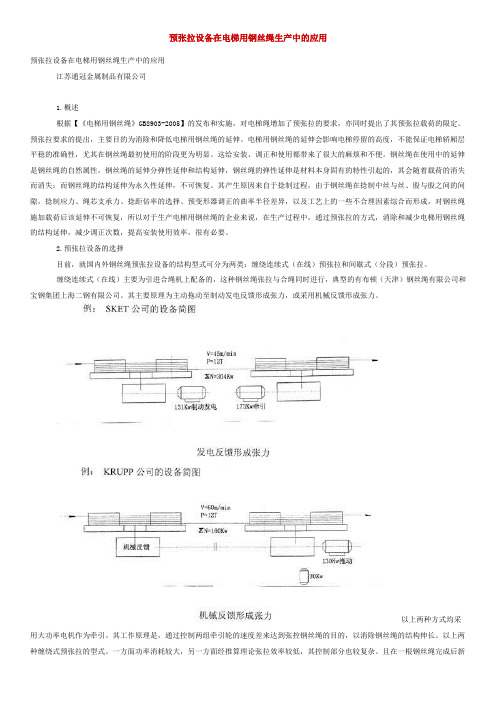

预张拉设备在电梯用钢丝绳生产中的应用预张拉设备在电梯用钢丝绳生产中的应用江苏通冠金属制品有限公司1.概述根据【《电梯用钢丝绳》GB8903-2005】的发布和实施，对电梯绳增加了预张拉的要求，亦同时提出了其预张拉载荷的限定。

预张拉要求的提出，主要目的为消除和降低电梯用钢丝绳的延伸。

电梯用钢丝绳的延伸会影响电梯停留的高度，不能保证电梯轿厢层平稳的准确性，尤其在钢丝绳最初使用的阶段更为明显。

这给安装、调正和使用都带来了很大的麻烦和不便。

钢丝绳在使用中的延伸是钢丝绳的自然属性，钢丝绳的延伸分弹性延伸和结构延伸，钢丝绳的弹性延伸是材料本身固有的特性引起的，其会随着载荷的消失而消失；而钢丝绳的结构延伸为永久性延伸，不可恢复。

其产生原因来自于捻制过程，由于钢丝绳在捻制中丝与丝、股与股之间的间隙，捻制应力、绳芯支承力、捻距倍率的选择、预变形器调正的曲率半径差异，以及工艺上的一些不合理因素综合而形成，对钢丝绳施加载荷后该延伸不可恢复，所以对于生产电梯用钢丝绳的企业来说，在生产过程中，通过预张拉的方式，消除和减少电梯用钢丝绳的结构延伸，减少调正次数，提高安装使用效率，很有必要。

2.预张拉设备的选择目前，就国内外钢丝绳预张拉设备的结构型式可分为两类：缠绕连续式（在线）预张拉和间歇式（分段）预张拉。

缠绕连续式（在线）主要为引进合绳机上配备的，这种钢丝绳张拉与合绳同时进行，典型的有布顿（天津）钢丝绳有限公司和宝钢集团上海二钢有限公司。

其主要原理为主动拖动至制动发电反馈形成张力，或采用机械反馈形成张力。

以上两种方式均采用大功率电机作为牵引。

其工作原理是，通过控制两组牵引轮的速度差来达到张控钢丝绳的目的，以消除钢丝绳的结构伸长。

以上两种缠绕式预张拉的型式。

一方面功率消耗较大，另一方面经推算理论张拉效率较低，其控制部分也较复杂。

且在一根钢丝绳完成后新绳头刚开始时总有一段所使用的张力与整根绳子所受的张力有差异。

间歇式（分段）预张拉就是将要张拉的钢丝绳捻制完成后放在单独的预张拉设备上进行分段张拉，待达到张拉效果后将该段卷起来再张拉下一段。

钢丝绳生产工艺
电梯钢丝绳
1、制绳用钢丝拉强度可以是单强度，也可以是双强度，采用双强度的外层丝选用采用较低含碳量，可使滑轮槽表面不易损坏，钢丝绳较柔软，外层钢丝不易疲劳断裂，从而可提高电梯绳的使用寿命。

2、一般采用八股钢丝绳，可减少钢丝绳与滑轮间的压力，从而减少滑轮槽与钢丝绳间的磨损。

3、绳芯一般采用硬质纤维芯-剑麻，也有的已使用抗压性能及抗腐能力均较合成纤维芯（聚丙烯）。

对硬质纤维芯的含油量一般控制在10-15％以防钢丝绳产生打滑现象。

为了控制电梯绳伸长率，在生产时采用予张拉装置来消除钢丝绳在使用中的初伸长。

●按电梯的速度来分
低速梯用钢丝绳
中速梯用钢丝绳
高速梯用钢丝绳
●按电梯绳的结构来分
纤维芯电梯绳
半钢芯电梯绳
钢芯电梯绳。

钢丝绳伸长率测试标准
钢丝绳伸长率测试标准主要包括以下方面。

1.测试原理：通过对钢丝绳施加一定的张力，测量其在断裂前所能承受的最大伸长量与原始长度的比值，以此评估其伸长性能。

2.测试设备：主要包括拉力试验机、伸长率测试仪、测量显微镜等。

3.测试步骤：
a.准备试样：截取一定长度的钢丝绳，确保其表面光滑、无损伤。

b.安装试样：将试样固定在伸长率测试仪上，确保试样与测试仪之间的接触良好。

c.施加张力：逐渐对试样施加张力，直至试样断裂。

d.测量伸长量：记录试样在断裂前所能承受的最大张力，以及此时的伸长量。

e.计算伸长率：根据伸长量与试样原始长度的比值，计算伸长率。

4.结果判定：根据相关标准，判断钢丝绳的伸长率是否满足要求。

一般来说，钢丝绳的伸长率应在一定范围内，过高或过低都可能导致其在使用过程中出现问题。

5.注意事项：
a.测试过程中，应确保施加的张力和速度均匀，避免对试样产生冲击。

b.测试环境应保持恒温、恒湿，避免环境因素对测试结果产生影响。

c.测试完成后，应对测试设备进行校准，确保测试结果的准确性。

我国相关标准对钢丝绳伸长率测试有详细的规定，如G B/T8918-2011《钢丝绳》等。

在测试过程中，应严格遵循相关标准，确保测试结果的准确性和可靠性。

１、钢绞线材质采用高强度低松弛7丝捻制的预应力钢绞线，公称直径15.20mm，公称面积140mm2，标准强度fpk＝1860Mpa，弹性模量Ep=1.95×105Mpa（可根据检测结果确定）。

2、理论伸长量计算：后张法预应力钢绞线在张拉过程中，主要受到以下两方面的因素影响：一是管道弯曲影响引起的摩擦力，二是管道偏差影响引起的摩擦力；两项因素导致钢绞线张拉时，锚下控制应力沿着管壁向跨中逐渐减小，因而每一段的钢绞线的伸长值也是不相同的。

2.1 计算公式：《公路桥涵施工技术规范》(JTJ/T F50-2011)中关于预应筋伸长值ΔL的计算按照以下公式（1）：ΔL ＝Pp×L Ap×EpΔL—各分段预应力筋的理论伸长值（mm）；Pp—各分段预应力筋的平均张拉力（N）；L—预应力筋的分段长度（mm）；Ap—预应力筋的截面面积（mm2）；Ep—预应力筋的弹性模量（Mpa）；(1MPa = 1N/mm2)《公路桥涵施工技术规范》(JTJ/T F50-2011)附录C1中规定了Pp的计算公式（2）：Pp＝P×（1－e－（kx ＋μθ））kx＋μθP—预应力筋张拉端的张拉力，将钢绞线分段计算后，为每分段的起点张拉力，即为前段的终点张拉力（N）；θ—从张拉端至计算截面曲线孔道部分切线的夹角之和，分段后为每分段中每段曲线段的切线夹角（rad）；x—从张拉端至计算截面的孔道长度，分段后为每个分段长度或为公式1中L值；k—孔道每束局部偏差对摩擦的影响系数（1/m），管道内全长均应考虑该影响；μ—预应力筋与孔道壁之间的磨擦系数，只在管道弯曲部分考虑该系数的影响；Pz的计算公式（3）：-(KX+μθ)Pz=Pq×ePz—分段终点力；为每分段的起点张拉力，即为前段的终点张拉力（N）；Pq—分段的起点力（N）根据预应力管道成孔方法，查下表确定K、μ取值： 表1孔道成型方式K值μ值预埋塑料波纹管道0.00150.14～0.25预埋金属波纹管道0.00150.2～0.25注：摘自《公路桥涵施工技术规范》（JTG/T F50-2011）附录C1从公式（1）可以看出，钢绞线的弹性模量Ep是决定计算值的重要因素，它的取值是否正确，对计算预应力筋伸长值的影响较大。

钢丝绳伸长率测试标准摘要：I.钢丝绳伸长率测试标准的背景与重要性II.钢丝绳伸长率测试的方法和步骤III.钢丝绳伸长率测试结果的分析和应用IV.钢丝绳伸长率测试标准的发展趋势和展望正文：钢丝绳伸长率测试标准是评价钢丝绳质量的重要手段，对于保证钢丝绳的安全性能具有至关重要的作用。

本文将从钢丝绳伸长率测试标准的背景与重要性、测试的方法和步骤、测试结果的分析和应用、以及发展趋势和展望等方面进行详细阐述。

首先，钢丝绳伸长率测试标准的背景与重要性。

钢丝绳广泛应用于起重、运输、冶金、石油、船舶等众多领域，其质量直接关系到人身和财产安全。

钢丝绳伸长率测试是评价钢丝绳质量的重要指标之一，通过测试可以有效评估钢丝绳在使用过程中的安全性能和可靠性。

其次，钢丝绳伸长率测试的方法和步骤。

钢丝绳伸长率测试主要包括拉伸试验和断裂伸长率试验。

拉伸试验是通过施加拉力来测定钢丝绳的伸长量，断裂伸长率试验则是通过测定钢丝绳在断裂时的伸长量来评价其断裂性能。

测试过程中需要严格按照标准要求进行操作，确保测试结果的准确性。

再者，钢丝绳伸长率测试结果的分析和应用。

根据测试结果，可以对钢丝绳的质量进行评价，判断其是否符合使用要求。

同时，通过对比不同批次或不同生产厂家的钢丝绳测试结果，还可以分析其质量差异和优劣，为钢丝绳的选购和生产提供依据。

最后，钢丝绳伸长率测试标准的发展趋势和展望。

随着科技的进步和市场需求的不断提高，钢丝绳伸长率测试标准将不断发展和完善，以适应行业发展的需要。

未来，钢丝绳伸长率测试标准将更加注重测试方法的改进和优化，提高测试结果的准确性和可靠性，为钢丝绳质量的提高和行业的健康发展提供有力支持。

钢丝绳伸长率标准钢丝绳伸长率是指在一定载荷下，钢丝绳的长度发生的变化。

钢丝绳伸长率是一个重要的性能指标，可以衡量钢丝绳的疲劳性能、弹性变形能力和使用寿命。

以下是钢丝绳伸长率的标准和相关参考内容。

1.钢丝绳伸长率的定义和计算方法钢丝绳伸长率的定义是指在一定载荷下，钢丝绳的长度增加的百分比。

它可以用公式表示：伸长率（%）=（实际长度 - 初始长度）/ 初始长度 × 100%其中，实际长度是指在一定载荷下测量的钢丝绳的长度，初始长度是指钢丝绳在无载荷状态下的长度。

2.钢丝绳伸长率的标准和分类钢丝绳伸长率的标准通常根据钢丝绳的用途和工作条件来制定。

根据国际标准ISO 2408，钢丝绳的伸长率分为以下几个分类：(1) 常见传动结构钢丝绳：伸长率应控制在0.5%至2.0%之间。

(2) 大型船用钢丝绳：伸长率应控制在1.0%至3.0%之间。

(3) 吊运和起重用钢丝绳：伸长率应控制在1.0%至4.0%之间。

3.影响钢丝绳伸长率的因素钢丝绳伸长率受到多种因素的影响，包括材料性能、结构参数和使用条件等。

以下是一些主要影响因素的参考内容：(1) 材料硬度：硬度越高的钢丝绳，其伸长率越低。

(2) 绳径：绳径越大，钢丝绳的伸长率越低。

(3) 绳芯结构：绳芯结构不同，钢丝绳的伸长率也会有所不同。

(4) 工作条件：钢丝绳的伸长率在不同的工作条件下可能会有所变化。

4.控制钢丝绳伸长率的方法和措施为了保证钢丝绳的正常工作和延长使用寿命，需要采取一些控制钢丝绳伸长率的方法和措施。

以下是一些常用的方法和措施的参考内容：(1) 选用高品质的钢丝绳材料和优良的加工工艺，以提高钢丝绳的硬度和强度。

(2) 进行恰当的维护和保养，包括定期润滑和清洁钢丝绳，及时更换磨损和损坏的部分。

(3) 控制使用载荷的大小，不超过钢丝绳的额定载荷范围。

(4) 使用合适的安全系数，以确保钢丝绳在工作条件下具备足够的安全性和可靠性。

5.常见的钢丝绳伸长率测试方法为了准确测量钢丝绳的伸长率，通常采用拉伸试验或应力-应变试验。

对钢丝绳结构伸长及预张拉的认识摘要：钢丝绳的结构伸长是其自身的本质属性，其影响因素大致包括自身的结构和抑制力的布局。

并在这个基础上认为钢丝绳的预张拉仅仅只能些许降低而无法完全除去钢丝绳结构伸长的理念，而实际上钢丝绳的结构伸长比例在0.76%左右，通过预张拉以后钢丝绳的结构伸长依然可以保持原有的样子。

关键词：钢丝绳：结构伸长：预张拉钢丝绳有着非常广泛的应用范围，但这也需要钢丝绳具有较高的力学性能。

在这当中最引人注意的就是钢丝绳自身的结构伸长，进而获得了深入的分析探索。

一、结构伸长是钢丝绳的本质属性结构伸长是钢丝绳的本质属性，是在制造工艺中所塑造的，深藏在钢丝绳的体内，在实际的运用过程中肯定会呈现出来一些表象。

这种属性与钢丝绳的类型、构造、设计和工艺制作能力、切应力的布局，包括实际使用的工作环境尤其是载荷的高低和利用的次数、负载的形式等要素相关。

钢丝绳本质屬性的影响因素大致包括自身的结构和捻制应力的布局。

钢丝绳在制作工艺中所创造的捻制应力和形变，让钢丝绳基体中的细丝无法全部归结在事先规划的区域内，当钢丝绳遭受频繁负载时，细丝间出现的偏移，导致大部分或绝大多数可以返回到事先规划的区域中，让钢丝绳出现长久的延伸。

钢丝绳在外界作用力的情况下，各钢丝绳中各条细丝为了回到原来的位置从而实现相对应的负载平稳性，极可能出现相对的偏移现象。

因此所创造的伸长具有两种不一样式，当钢丝绳首次担负载荷的时候，其基体中各股会出现重排的现象，进而出现长期性的伸长，也就是钢丝绳的结构伸长；在这当中还会出现能够复原的伸长，也就是钢丝绳的弹性伸长。

钢丝绳基体中的坏损或侵蚀，让钢丝绳自身的横截面出现降低，进而导致钢丝绳的结构伸长，这是分析钢丝绳适当利用过程中不融忽略的关键内容，然而，在实际的研究过程中常常会被忽略掉。

结构伸长是钢丝绳在制作工艺中没有办法去除的。

在目前的制作科技及机器上制造的钢丝绳，在负担载荷的情况下肯定会创造出钢丝绳的结构伸长。

预应力钢绞线张拉技术交底1 工程概况桥梁预应力筋均采用Ф15.2低松弛钢绞线，为全预应力混凝土桥梁。

垫板及锚下螺旋筋采用厂家定型产品。

钢束张拉以应力和钢束伸长量双控制。

梁体混凝土强度等级为C50，fck =32.4Mpa Ec =3.45×104MPa。

预应力钢筋采用1×7-15.2-1860-GB/T5224-2003预应力钢绞线，松弛率<2.5%，fpk=1860MPa. Ep=1.95 x 105 Mpa。

张拉端采用夹片式锚具，固定端采用挤压锚，管道形成采用塑料波纹管成孔。

2 编制依据《JTJ041-2000公路桥涵施工技术规范》《GBT 5224-2003 预应力混凝土用钢绞线》《JTT 529-2004 预应力混凝土桥梁用塑料波纹管》3 编制目的理解设计意图；明确张拉施工工艺、操作要点和质量标准，规范。

5 设计标准及要求5.1 钢绞线参数及数量左侧即西侧张拉右侧即东侧张拉钢绞线编号位置张拉方式每束股数束数张拉控制应力（Mpa)控制张拉力(KN)N1a纵向直腹板两端张拉12813952343.6314.655321.535N1b纵向斜腹板两端张拉12413952343.6312.81320.11N2a纵向直腹板两端张拉12813952343.6314.985321.64N2b纵向斜腹板两端张拉12413952343.6313.19320.245N3a纵向直腹板两端张拉12813952343.6318.23324.195N3b纵向斜腹板两端张拉12413952343.6316.6322.935N4纵向第一跨梁底左侧单端张拉7213601332.8N5纵向第二跨梁底右侧单端张拉7913601332.8N6纵向第二跨梁底左侧单端张拉7913601332.8N7纵向第三跨梁底右侧单端张拉71613601332.8N8第一二跨,中,梁顶左侧单端张拉91613601713.6N9第二三跨,中,梁顶右侧单端张拉92413601713.6Nh1横梁二三上左（北）侧单端张拉121213952343.6Nh2横梁二三下右（南）侧单端张拉121213952343.6左侧即西侧张拉右侧即东侧张拉钢绞线编号位置张拉方式每束股数束数张拉控制应力（Mpa)控制张拉力(KN)N1a纵向直腹板两端张拉121013952343.6314.655321.535N1b纵向斜腹板两端张拉12413952343.6312.81320.11N2a纵向直腹板两端张拉121013952343.6314.985321.64N2b纵向斜腹板两端张拉12413952343.6313.19320.245N3a纵向直腹板两端张拉121013952343.6318.23324.195N3b纵向斜腹板两端张拉12413952343.6316.6322.935N4纵向第一跨梁底左侧单端张拉7413601332.8N5纵向第二跨梁底右侧单端张拉7813601332.8N6纵向第二跨梁底左侧单端张拉7813601332.8N7纵向第三跨梁底右侧单端张拉71613601332.8N8第一二跨,中,梁顶左侧单端张拉91813601713.6N9第二三跨,中,梁顶右侧单端张拉92413601713.6Nh1横梁二三上右（南）侧单端张拉121213952343.6Nh2横梁二三下两端张拉121213952343.6112.05566.11一个横向174.55216.01173.7173.7A桥纵向一个横向B桥纵向183.495173.69173.69张拉控制长度（mm)173.69216.01173.7173.7155.785148.895张拉控制长度（mm)183.495173.695.2 张拉次序表本工程先张拉A桥，再张拉B桥。

钢丝绳预拉力有两种主要方法：
动态预拉伸：此拉伸是在钢丝绳闭合过程中进行的，主要在钢丝绳最终编绕之前进行，一般来说加载的是1/3的接力。

这个过程中预拉伸是由模拟实际钢丝绳破断时的拉伸和弯曲构成的。

静态预拉伸：在钢丝绳上加载大约破断拉力50%的载荷，通过一系列加载循环（每次加载都保持一定时间）直到钢丝绳产生完全的塑性变形，然后卸载。

以上就是钢丝绳预拉力的两种主要方法，供您参考。

如有疑问建议咨询专业人士意见。

预应力张拉伸长率预应力是一种在建造和土木工程中常用的施工技术，它通过在构件中施加预先确定的张拉力来提高构件的抗弯、抗压能力。

而预应力张拉伸长率是描述预应力材料在施工过程中拉伸变形程度的指标。

1. 预应力基础知识在介绍预应力张拉伸长率之前，有必要先了解一些与预应力相关的基础知识。

预应力可以通过两种方式施加，一种是预应力混凝土，另一种是预应力钢材，每种方式都有其适合的情况。

2. 预应力张拉工艺预应力张拉是一项复杂的工艺过程，需要经过多道工序完成。

首先是材料的准备，包括预应力钢材和张拉锚具的选择。

然后是构件的设计和计算，确定预应力的大小和施加位置。

接下来是施工准备工作，如模板搭设和固定，预应力孔洞的开设等。

最后进行预应力张拉，拉伸预应力钢材并固定。

3. 预应力张拉伸长率的计算方法预应力张拉伸长率可以通过两种方法进行计算，一种是根据预应力钢材的应力-应变关系曲线进行计算，另一种是根据张拉力和材料的弹性模量进行计算。

不同的计算方法适合于不同的预应力材料和工程情况。

4. 预应力张拉伸长率的影响因素预应力张拉伸长率受多种因素的影响，包括材料的弹性模量、截面面积、拉伸力大小、施加张拉力的时间和温度等。

了解这些影响因素对于正确计算和控制预应力张拉伸长率非常重要。

5. 预应力张拉伸长率的控制措施为了确保预应力构件的质量和安全性，需要采取一系列措施来控制预应力张拉伸长率。

这些措施包括材料的选用、施工工艺的优化、张拉力的控制和测量等。

6. 预应力张拉伸长率的应用案例最后，通过一些典型的预应力工程案例，展示预应力张拉伸长率的实际应用。

这些案例包括桥梁、高楼以及其他预应力构件的施工情况和张拉伸长率的控制方法。

扩展内容：1. 本所涉及附件如下：- 附件1: 预应力张拉工艺流程图- 附件2: 预应力张拉伸长率计算表格2. 本所涉及的法律名词及注释：- 预应力施工：指使用预应力技术进行施工的过程，涉及到相关法律法规进行规范和监督。

预张拉资料
童经理（部长）您好！
电梯钢丝绳通过预张拉过后，改变的是钢丝绳的延伸率，降低钢丝绳在使用过程中的延伸率降低，减少钢丝绳的调整次数和维护成本。

但相对于钢丝绳本身的耐磨度、耐疲劳性不会产生改变——钢丝绳在设计生产过程中是怎样的耐磨度、耐疲劳性，通过预张拉工艺后还会是原来的耐磨度、耐疲劳性。

至于8*19s—10mm的钢丝绳三种绳芯状态下的弯曲度：
8*19s+nf—10(剑麻芯)的弯曲度是最好的，但是相应的抗拉强度也是三种钢丝绳中最低的；
8*19s+iwr—10(全系列钢芯)的抗拉强度时最低的，但是弯曲度相对于其他两种来说就是最糟的；
8*19s+iwrc—10(半钢芯)的钢丝绳，在提高了钢丝绳的抗拉强度的同时，保证了钢丝绳的一定的柔软度，是对钢丝绳看拉强度和弯曲度有高要求的最理想的选择。

除了对于您提及的2m/s的速度，如果就是轿厢运转的速度，而曳引比为1：1，那么钢丝绳的运转速度也就是2m/s。

但如果曳引比是2：1的话，那么钢丝绳的运转速度就可以就是4m/s，而我司在杂志上刊载的2m/s指的的钢丝绳的运转速度。

我司现在的钢丝绳产品的适用于运转速度就是：
8*19s+nf—10(剑麻芯)钢丝绳运行速度1.75m/s到2m/s8*19s+iwrc—10(半钢芯)钢丝绳运行速度2m/s到3m/s
8*19s+iwr—10(全系列钢芯)钢丝绳运转速度3m/s至4m/s以上内容可供您参照，期望对您能够有价值！。

第３５卷第２期ＶｏＬ３５Ｎｏ．２金属制品ＭｅｔａｌＰｒｏｄｕｃｔｓ２００９年４月Ａｐｒｉｌ２００９ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１００３－４２２６．２００９．０２．００４钢丝绳预张拉的有效应用李伟（江苏芸裕金属制品有限公司，江苏南通２２６０１６）摘要对８×９Ｓ＋ＮＦ—１６结构钢丝绳进行预张拉处理，对预张托设备的力矩电机转速、动平衡、测长仪以及汽缸等进行自动控制。

设备牵引轮直径１ｍ，左右各有１２道槽口，尾部大滑轮直径１．５ｍ。

样品钢丝绳实测直径１６．３８ｍｍ，经过加载４０％抗拉强度的张拉力时。

绳子实测直径缩减为１６．０４ｍｍ，和未经预张拉处理的样品钢丝绳相比，平整度更高，表面更光滑，钢丝绳更紧密。

对３５Ｗ×７一１４结构多层股钢丝绳进行预松散型试制，在控制捻距的同时，降低对预变形的下压量，钢丝绳切口呈自然松散状态，达到预期效果。

随后对试制钢丝绳施加６０％抗拉强度的张拉力进行预张拉，不仅可消除结构伸长，接触应力也得到有效控制，寿命比原来的不松散钢丝绳延长１～２倍。

关键词电梯钢丝绳；多层股钢丝绳；预张托；结构伸长；不松散性能中图分类号ＴＧ３５６．４＋５Ｅｆｆｉｃｉｅｎｃｙａｐｐｌｉｃａｔｉｏｎｏｆｗｉｒｅｒｏｐｅｐｒｅ—ｔｅｎｓｉｌｅＬＩＷｏｉ（ＪｉａｎｇｓｕＹｕｎｙｕＳｔｅｅｌｇｑｒｅＰｒｏｄｕｃｔｓＣｏ．，Ｌｔｄ．，Ｎａｎｔｏｎｇ２２６０１６，Ｃｈｉｎａ）ＡｂｓｔｒａｃｔＴｏｄｏｐｒｅ—ｔｅｎｓｉｌｅｔｒｅａｔｍｅｎｔｆｏｒ８×９Ｓ＋ＮＦ－一ｌ６ｓｔｒｕｃｔｕｒｅｗｉｒｅｒｏｐｅ．Ｔｈｅｔｏｒｑｕｅｍｏｔｏｒｓｐｅｅｄ，ｍｏｖｅｂａｌａｎｃｅ，ｌｅｎｇｔｈｍｅａｓｕｒｉｎｇｅｑｕｉｐｍｅｎｔａｎｄｃｙｌｉｎｄｅｒｏｆｐｒｅ—ｔｅｎｓｉｌｅｆａｃｉｌｉｔｙｉｓａｕｔｏｍａｔｉｃａｌｌｙｃｏｎｔｒｏｌｌｅｄ．Ｔｈｅｔｒａｃｔｉｏｎｗｈｅｅｌｄｉａｍｅｔｅｒｏｆｆａｃｉｌｉｔｙｉｓ１ｍｅｔｅｒ，ｅａｃｈｓｉｄｅｈａｓ１２ｐａｓｓｇｒｏｏｖｅｓｔｈｅｗｈｅｅｌ，ｂｉｇｐｕｌｌｅｙｄｉａｍｅｔｅｒｉｎｔａｉｌｉｓ１．５ｍｅｔｅｒ．Ｓｐｅｃｉｍｅｎｗｉｒｅｒｏｐｅｐｒａｃｔｉｃａｌｍｅａｓｕｒｅｄｉａｍｅｔｅｒｉｓ１６．３８ｍｉｌｌ，ｗｈｅｎｌｏａｄｅｄ４０％ｔｅｎｓｉｌｅｓｔｒｅｎｇｔｈｆｏｒｃｅ，ｔｈｅｐｒａｃｔｉｃａｌｍｅａｓｕｒｉｎｇｄｉａｍｅｔｅｒｏｆｒｏｐｅｄｅｃｒｅａｓｅｓｔｏ１６．０４ｍｍ，ｃｏｍｐａｒｅｄｗｉｔｈｗｉｔｈｏｕｔｔｒｅａｔｍｅｎｔｗｉｒｅｒｏｐｅ，ｔｈｅｆｌａｔｄｅｇｒｅｅｉｓｈｉｇｈｅｒ，ｓｕｒｆａｃｅｉｓｍｏｒｅｓｍｏｏｔｈ，ｒｏｐｅｉｓｍｏｒｅｃｏｍｐａｃｔ．Ｔｈｅｐｒｅ－ｒｅｌａｘｉｎｇｔｒｉａｌｏｆ３５Ｗ×７—１４ｓｔｒｕｃｔｕｒｅｍｕｌｔｉ—ｌａｙｅｒｓｔｒａｎｄｓｗｉｒｅｒｏｐｅｉｓｃａｒｒｉｅｄｔｈｒｏｕｇｈ．ｔｏｄｅｃｒｅａｓｅｐｒｅｓｓｄｏｗｎｑｕａｎｔｉｔｙｏｆｐｒｅ—ｄｅｆｏｒｍａｔｉｏｎａｔｔｈｅｓａｍｅｔｉｍｅｏｆｃｏｎｔｒｏＨｉｎｇｌａｙｐｉｔｃｈ，ｔｈｅｃｕｔｆｒａｃｔｕｒｅｏｆｒｏｐｅｉｓａｔｎａｔｕ—ｒａｌｒｅｌａｘｓｔａｔｅ，ｗｈｉｃｈｒｅａｃｈｅｓａｎｔｉｃｉｐａｔｉｏｎｅｆｆｉｃｉｅｎｃｙ，ａｆｔｅｒｗａｒｄ，ｗｉｔｈ６０％ｔｅｎｓｉｌｅｓｔｒｅｎｇｔｈｆｏｒｃｅｔｏｐｒｅ－ｔｅｎｓｉｏｎｒｏｐｅ，ｗｈｉｃｈＣａｎｒｅｍｏｖｅｓｔｒｕｃｔｕｒｅｅｌｏｎｇａｔｉｏｎａｎｄｅｆｆｅｃｔｉｖｅｌｙｃｏｎｔｒｏｌｃｏｎｔａｃｔｓｔｒｅｓｓ，ｔｈｅｓｅｒｖｉｃｅｌｉｆｅｏｆｒｏｐｅｉｎｃｒｅａｓｅｓｔｗｏｔｉｍｅｓｃｏｍｐａｒｅｄｗｉｔｈｏｒｉｇｉｎａｌｎｏ－ｒｅｌａｘｗｉｒｅｒｏｐｅ．Ｋｅｙｗｏｒｄｓｗｉｒｅｒｏｐｅｆｏｒｌｉｆｔ；ｍｕｌｔｉ－ｌａｙｅｒｓｔｒａｎｄｓｗｉｒｅｒｏｐｅ；ｐｒｅ·ｔｅｎｓｉｌｅ；ｓｔｒｕｃｔｕｒｅｅｌｏｎｇａｔｉｏｎ；ｎｏ—ｒｅｌａｘｐｒｏｐｅｒｔｙ１钢丝绳预张拉的优点及装备１．１预张拉的优点钢丝绳使用过程中会产生结构伸长，多层股钢丝绳的伸长率最小，线接触次之，点接触最大；面接触钢丝绳的伸长率大于普通钢丝绳。

钢丝绳伸长率标准钢丝绳作为一种常见的材料，主要用于吊装、牵引、制动等应用。

钢丝绳的伸长率是指在一定载荷下，钢丝绳的长度增加的比例。

伸长率是衡量钢丝绳的拉伸性能和运用寿命的重要指标，对于保证钢丝绳的安全可靠运作至关重要。

根据国家标准和行业规范，钢丝绳的伸长率一般应遵循以下几个方面的相关参考内容：1. 标准规定：钢丝绳伸长率的标准应遵循国家标准或行业规范的要求。

国家标准 GB/T 20118-2006《钢丝绳试验方法》规定了钢丝绳试验的基本原则和方法，其中包括伸长率测试的相关内容。

行业规范如GB/T 8918-2014《大吨位吊装用钢丝绳》也对钢丝绳的伸长率有详细规定。

2. 试验方法：确定钢丝绳的伸长率需要进行试验，通常采用在一定载荷下测定钢丝绳长度变化的方法。

常见的试验方法有两种：静载试验和动载试验。

静载试验以静态方式加载，动载试验以动态方式加载。

这两种试验方法都需要遵循国家标准和行业规范的要求，包括载荷的选取、试验样品的选取等。

3. 伸长率限制：根据不同的应用场景和安全要求，对钢丝绳的伸长率有一定的限制。

具体的限制值可以参考国家标准、行业规范、相关行业协会的技术规范等。

例如，对于一些重要的吊装设备，其伸长率要求较低，通常要求不超过总长的1%；对于一些一般场合的应用，伸长率要求较为宽松，通常要求不超过总长的3%。

4. 钢丝绳的质量等级：钢丝绳根据其使用特性和质量水平，可以划分为不同的质量等级。

每个质量等级都有相应的伸长率要求。

一般来说，质量等级越高，钢丝绳的伸长率要求也就越严格。

国家标准和行业规范对不同质量等级的钢丝绳的伸长率要求有详细规定。

总之，钢丝绳的伸长率是衡量其拉伸性能和使用寿命的重要指标。

在相关参考内容中，需遵循国家标准和行业规范的要求，采用适当的试验方法进行测试，并根据应用场景和安全要求，确定合理的伸长率限制。

此外，针对不同质量等级的钢丝绳，也应有相应的伸长率要求。

只有严格执行这些标准和规范，才能确保钢丝绳的安全可靠运行。

钢丝绳预张拉及新型锚件型钢悬挑脚手架施工工法钢丝绳预张拉及新型锚件型钢悬挑脚手架施工工法一、前言：钢丝绳预张拉及新型锚件型钢悬挑脚手架施工工法是一种高效、安全、经济的施工方法，用于悬挑脚手架的搭设和支撑。

本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例进行详细介绍。

二、工法特点：1. 钢丝绳预张拉使得悬挑脚手架更牢固、稳定，可以承受更大的荷载；2. 新型锚件型钢悬挑脚手架可以灵活调整高度和角度，适应不同的施工需求；3. 工法施工过程简单，无需使用大型机械设备，减少了施工成本和工期；4. 工法可靠性高，经过实践验证，能够满足工程的强度和稳定性要求。

三、适应范围：该工法适用于高层建筑、桥梁、矿山等工程的悬挑脚手架搭设和支撑。

特别适用于主体结构施工过程中的边跨作业、高架混凝土浇筑、外墙装饰等场景。

四、工艺原理：钢丝绳预张拉的原理是通过对钢丝绳的张拉，使其产生预应力，使悬挑脚手架更牢固、稳定。

新型锚件型钢悬挑脚手架则通过调整锚件的高度和角度，灵活适应不同的施工需求。

在实际工程中，通过钢丝绳的预张拉和新型锚件的调整，可以实现悬挑脚手架的搭设和支撑，提高施工的效率和安全性。

五、施工工艺：1. 混凝土梁底模板的安装和调整；2. 钢丝绳预张拉；3. 新型锚件型钢悬挑脚手架的搭设和支撑；4.悬挑脚手架的调整和固定。

六、劳动组织：施工过程中需由专业人员进行组织和指导，包括工艺人员、操作人员、安全人员等。

根据实际情况制定详细的施工方案和安全管理措施。

七、机具设备：1. 钢丝绳张拉机：用于对钢丝绳进行预张拉；2. 新型锚件型钢悬挑脚手架：包括锚件、横梁、扣件等，用于悬挑脚手架的搭设和支撑。

八、质量控制：1. 对钢丝绳的预张拉力进行监控，确保达到设计要求；2. 对悬挑脚手架的搭设和支撑进行检查和测试，保证结构的稳定性和安全性；3. 对施工材料和构件进行质量检测，确保施工质量。
