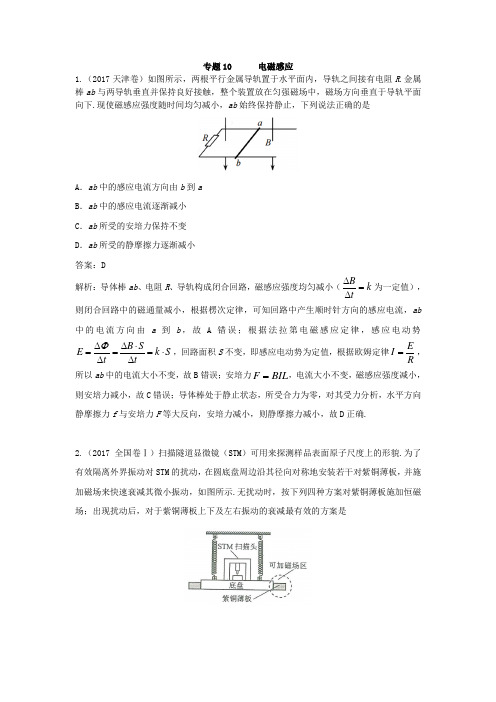

专题10 电磁感应1.（2017天津卷）如图所示，两根平行金属导轨置于水平面内，导轨之间接有电阻R .金属棒ab 与两导轨垂直并保持良好接触，整个装置放在匀强磁场中，磁场方向垂直于导轨平面向下.现使磁感应强度随时间均匀减小，ab 始终保持静止，下列说法正确的是A ．ab 中的感应电流方向由b 到aB ．ab 中的感应电流逐渐减小C ．ab 所受的安培力保持不变D ．ab 所受的静摩擦力逐渐减小答案：D解析：导体棒ab 、电阻R 、导轨构成闭合回路，磁感应强度均匀减小（k tB =∆∆为一定值），则闭合回路中的磁通量减小，根据楞次定律，可知回路中产生顺时针方向的感应电流，ab 中的电流方向由a 到b ，故 A 错误；根据法拉第电磁感应定律，感应电动势B S E k S t t Φ∆∆⋅===⋅∆∆，回路面积S 不变，即感应电动势为定值，根据欧姆定律R E I =，所以ab 中的电流大小不变，故B 错误；安培力BIL F =，电流大小不变，磁感应强度减小，则安培力减小，故C 错误；导体棒处于静止状态，所受合力为零，对其受力分析，水平方向静摩擦力f 与安培力F 等大反向，安培力减小，则静摩擦力减小，故D 正确.2.（2017全国卷Ⅰ）扫描隧道显微镜（STM ）可用来探测样品表面原子尺度上的形貌.为了有效隔离外界振动对STM 的扰动，在圆底盘周边沿其径向对称地安装若干对紫铜薄板，并施加磁场来快速衰减其微小振动，如图所示.无扰动时，按下列四种方案对紫铜薄板施加恒磁场；出现扰动后，对于紫铜薄板上下及左右振动的衰减最有效的方案是答案：A解析：本题考查电磁感应、电磁阻尼及其相关的知识点.施加磁场来快速衰减STM的微小振动，其原理是电磁阻尼，在振动时通过紫铜薄板的磁通量变化，紫铜薄板中产生感应电动势和感应电流，则其受到安培力作用，该作用阻碍紫铜薄板振动，即促使其振动衰减.方案A 中，无论紫铜薄板上下振动还是左右振动，通过它的磁通量都发生变化；方案B中，当紫铜薄板上下振动时，通过它的磁通量可能不变，当紫铜薄板向右振动时，通过它的磁通量不变；方案C中，紫铜薄板上下振动、左右振动时，通过它的磁通量可能不变；方案D中，当紫铜薄板上下振动时，紫铜薄板中磁通量可能不变.综上可知，对于紫铜薄板上下及左右振动的衰减最有效的方案是A.3. （2017浙江卷）如图所示，两平行直导线cd和ef竖直放置，通以方向相反大小相等的电流，a、b两点位于两导线所在的平面内.则A.b点的磁感应强度为零B. ef导线在a点产生的磁场方向垂直纸面向里C.cd导线受到的安培力方向向右D.同时改变了导线的电流方向，cd导线受到的安培力方向不变答案：D解析：由右手螺旋定则可知.cdJ导线和ef导线在b处产生的磁场方向都垂直纸面向外.所以由矢量合成知b处的磁感应强度垂直纸面向外.故A错误:由右手螺旋定则知ef导线在左侧产生的磁感应强度垂直纸面向外，故B错误:由左手定则知.cd导线受到的安培力方向向左.故C错误:由题意可知，cd导线所处的位置磁汤方向发生改变，但同时自身电流方向向也发生改变，由左手定则知cd导线所受安培力方向不变.故D正确4.（2017全国卷Ⅰ）如图，三根相互平行的固定长直导线L1、L2和L3两两等距，均通有电流I，L1中电流方向与L2中的相同，与L3中的相反，下列说法正确的是A．L1所受磁场作用力的方向与L2、L3所在平面垂直B．L3所受磁场作用力的方向与L1、L2所在平面垂直C．L1、L2和L3单位长度所受的磁场作用力大小之比为D．L1、L2和L3答案：BC5.（2017全国卷Ⅲ）如图，在方向垂直于纸面向里的匀强磁场中有一U形金属导轨，导轨平面与磁场垂直.金属杆PQ置于导轨上并与导轨形成闭合回路PQRS，一圆环形金属线框T 位于回路围成的区域内，线框与导轨共面.现让金属杆PQ突然向右运动，在运动开始的瞬间，关于感应电流的方向，下列说法正确的是A．PQRS中沿顺时针方向，T中沿逆时针方向B．PQRS中沿顺时针方向，T中沿顺时针方向C．PQRS中沿逆时针方向，T中沿逆时针方向D．PQRS中沿逆时针方向，T中沿顺时针方向答案：D解析：因为PQ 突然向右运动，由右手定则可知，PQRS 中有沿逆时针方向的感应电流，穿过T 中的磁通量减小，由楞次定律可知，T 中有沿顺时针方向的感应电流，D 正确，ABC 错误.6.（2017全国卷Ⅲ）如图，在磁感应强度大小为B 0的匀强磁场中，两长直导线P 和Q 垂直于纸面固定放置，两者之间的距离为l .在两导线中均通有方向垂直于纸面向里的电流I 时，纸面内与两导线距离均为l 的a 点处的磁感应强度为零.如果让P 中的电流反向、其他条件不变，则a 点处磁感应强度的大小为A ．0B 0C 0BD ．2B 0 答案：C 解析：如图1所示，P 、Q 中电流在a 点产生的磁感应强度大小相等，设为B 1，由几何关系10B =，如果让P 中的电流反向、其他条件不变，如图2所示，由几何关系可知，a点处磁感应强度的大小为03B B ==，故选C.7.（2017北京卷）图1和图2是教材中演示自感现象的两个电路图，L 1和L 2为电感线圈.实验时，断开开关S 1瞬间，灯A 1突然闪亮，随后逐渐变暗；闭合开关S 2，灯A 2逐渐变亮，而另一个相同的灯A 3立即变亮，最终A 2与A 3的亮度相同.下列说法正确的是A．图1中，A1与L1的电阻值相同B．图1中，闭合S1，电路稳定后，A1中电流大于L1中电流C．图2中，变阻器R与L2的电阻值相同D．图2中，闭合S2瞬间，L2中电流与变阻器R中电流相等答案：C解析：断开开关S1瞬间，灯A1突然闪亮，由于线圈L1的自感，通过L1的电流逐渐减小，且通过A1，即自感电流会大于原来通过A1的电流，说明闭合S1，电路稳定时，通过A1的电流小于通过L1的电流，L1的电阻小于A1的电阻，AB错误；闭合S2，电路稳定时，A2与A3的亮度相同，说明两支路的电流相同，因此变阻器R与L2的电阻值相同，C正确；闭合开关S2，A2逐渐变亮，而A3立即变亮，说明L2中电流与变阻器R中电流不相等，D错误.8.（2017全国卷Ⅱ）两条平行虚线间存在一匀强磁场，磁感应强度方向与纸面垂直.边长为0.1 m、总电阻为0.005 Ω的正方形导线框abcd位于纸面内，cd边与磁场边界平行，如图（a）所示.已知导线框一直向右做匀速直线运动，cd边于t=0时刻进入磁场.线框中感应电动势随时间变化的图线如图（b）所示（感应电流的方向为顺时针时，感应电动势取正）.下列说法正确的是A．磁感应强度的大小为0.5 TB．导线框运动速度的大小为0.5 m/sC．磁感应强度的方向垂直于纸面向外D．在t=0.4 s至t=0.6 s这段时间内，导线框所受的安培力大小为0.1 N答案：BC解析：由E–t图象可知，线框经过0.2 s全部进入磁场，则速度0.1m/s=0.5m/s0.2lvt==，选项B正确；E=0.01 V，根据E=BLv可知，B=0.2 T，选项A错误；根据楞次定律可知，磁感应强度的方向垂直于纸面向外，选项C正确；在t=0.4 s至t=0.6 s这段时间内，导线框中的感应电流0.01A2A0.005EIR===，所受的安培力大小为F=BIL=0.04 N，选项D错误；故选BC.9.（2017海南卷）如图，空间中存在一匀强磁场区域，磁场方向与竖直面（纸面）垂直，磁场的上、下边界（虚线）均为水平面；纸面内磁场上方有一个正方形导线框abcd，其上、下两边均为磁场边界平行，边长小于磁场上、下边界的间距．若线框自由下落，从ab边进入磁场时开始，直至ab边到达磁场下边界为止，线框下落的速度大小可能（）A．始终减小 B．始终不变 C．始终增加 D．先减小后增加答案：CD解析：A、导线框开始做自由落体运动，ab边以一定的速度进入磁场，ab边切割磁场产生感应电流，根据左手定则可知ab边受到向上的安培力，当安培力大于重力时，线框做减速运动，当线框完全进入磁场后，线框不产生感应电流，此时只受重力，做加速运动，故先减速后加速运动，故A错误、D正确；B、当ab边进入磁场后安培力等于重力时，线框做匀速运动，当线框完全进入磁场后，线框不产生感应电流，此时只受重力，做加速运动，故先匀速后加速运动，故A错误；C、当ab边进入磁场后安培力小于重力时，线框做加速运动，当线框完全进入磁场后，线框不产生感应电流，此时只受重力，做加速增大的加速运动，故加速运动，故C正确.10.（2017全国卷Ⅱ）某同学自制的简易电动机示意图如图所示.矩形线圈由一根漆包线绕制而成，漆包线的两端分别从线圈的一组对边的中间位置引出，并作为线圈的转轴.将线圈架在两个金属支架之间，线圈平面位于竖直面内，永磁铁置于线圈下方.为了使电池与两金属支架连接后线圈能连续转动起来，该同学应将A．左、右转轴下侧的绝缘漆都刮掉B．左、右转轴上下两侧的绝缘漆都刮掉C．左转轴上侧的绝缘漆刮掉，右转轴下侧的绝缘漆刮掉D．左转轴上下两侧的绝缘漆都刮掉，右转轴下侧的绝缘漆刮掉答案：AD解析：为了使电池与两金属支架连接后线圈能连续转动起来，将左、右转轴下侧的绝缘漆都刮掉，这样当线圈在图示位置时，线圈的上下边受安培力水平而转动，转过一周后再次受到同样的安培力而使其转动，选项A 正确；若将左、右转轴上下两侧的绝缘漆都刮掉，则当线圈在图示位置时，线圈的上下边受安培力水平而转动，转过半周后再次受到相反方向的安培力而使其停止转动，选项B 正确；左转轴上侧的绝缘漆刮掉，右转轴下侧的绝缘漆刮掉，电路不能接通，故不能转起来，选项C 错误；若将左转轴上下两侧的绝缘漆都刮掉，右转轴下侧的绝缘漆刮掉，这样当线圈在图示位置时，线圈的上下边受安培力水平而转动，转过半周后电路不导通，转过一周后再次受到同样的安培力而使其转动，选项D 正确；故选AD.11.（2017江苏卷）如图所示，两条相距d 的平行金属导轨位于同一水平面内，其右端接一阻值为R 的电阻．质量为m 的金属杆静置在导轨上，其左侧的矩形匀强磁场区域MNPQ 的磁感应强度大小为B 、方向竖直向下．当该磁场区域以速度v 0匀速地向右扫过金属杆后，金属杆的速度变为v ．导轨和金属杆的电阻不计，导轨光滑且足够长，杆在运动过程中始终与导轨垂直且两端与导轨保持良好接触．求：（1）MN 刚扫过金属杆时，杆中感应电流的大小l ；（2）MN 刚扫过金属杆时，杆的加速度大小a ；（3）PQ 刚要离开金属杆时，感应电流的功率P ．答案：（1）0Bdv I R = （2）220B d v a mR = （3）2220()B d v v P R-=12.（2017北京卷）发电机和电动机具有装置上的类似性，源于它们机理上的类似性.直流发电机和直流电动机的工作原理可以简化为如图1、图2所示的情景.在竖直向下的磁感应强度为B 的匀强磁场中，两根光滑平行金属轨道MN 、PQ 固定在水平面内，相距为L ，电阻不计.电阻为R 的金属导体棒ab 垂直于MN 、PQ 放在轨道上，与轨道接触良好，以速度v （v 平行于MN ）向右做匀速运动.图1轨道端点MP 间接有阻值为r 的电阻，导体棒ab 受到水平向右的外力作用.图2轨道端点MP 间接有直流电源，导体棒ab 通过滑轮匀速提升重物，电路中的电流为I .（1）求在Δt 时间内，图1“发电机”产生的电能和图2“电动机”输出的机械能.（2）从微观角度看，导体棒ab 中的自由电荷所受洛伦兹力在上述能量转化中起着重要作用.为了方便，可认为导体棒中的自由电荷为正电荷.a ．请在图3（图1的导体棒ab ）、图4（图2的导体棒ab ）中，分别画出自由电荷所受洛伦兹力的示意图.b ．我们知道，洛伦兹力对运动电荷不做功.那么，导体棒ab 中的自由电荷所受洛伦兹力是如何在能量转化过程中起到作用的呢？请以图2“电动机”为例，通过计算分析说明.答案：（1）222B L v t R r∆+ BLv t ∆ （2）a ．如答图3、答图4 b ．见解析题图2中，棒ab 受到的安培力F 2=BIL在Δt 时间内，“电动机”输出的机械能等于安培力对棒ab 做的功2E F v t BILv t =⋅∆=∆机（2）a ．题图3中，棒ab 向右运动，由左手定则可知其中的正电荷受到b →a 方向的洛伦兹力，在该洛伦兹力作用下，正电荷沿导体棒运动形成感应电流，有沿b →a 方向的分速度，受到向左的洛伦兹力作用；题图4中，在电源形成的电场作用下，棒ab 中的正电荷沿a →b 方向运动，受到向右的洛伦兹力作用，该洛伦兹力使导体棒向右运动，正电荷具有向右的分速度，又受到沿b →a 方向的洛伦兹力作用.如答图3、答图4.b.设自由电荷的电荷量为q ,沿导体棒定向移动的速率为u .如图4所示,沿棒方向的洛伦兹力qvB f ='1,做负功t qvBu t u f W ∆-=∆'-=11 垂直棒方向的洛伦兹力quB f ='2, 做正功t quBv t v f W ∆=∆'=22所以W 1=-W 2,即导体棒中一个自由电荷所受的洛伦兹力做功为零.1f '做负功,阻碍自由电荷的定向移动,宏观上表现为“反电动势”,消耗电源的电能;2f '做正功,宏观上表现为安培力做正功,使机械能增加.大量自由电荷所受洛伦兹力做功的宏观表现是将电能转化为等量的机械能;在此过程中洛伦兹力通过两个分力做功起到“传递”能量的作用.13.（2017海南卷）如图，两光滑平行金属导轨置于水平面（纸面）内，轨间距为l，左端连有阻值为R的电阻．一金属杆置于导轨上，金属杆右侧存在一磁感应强度大小为B、方向竖直向下的匀强磁场区域．已知金属杆以速度v0向右进入磁场区域，做匀变速直线运动，到达磁场区域右边界（图中虚线位置）时速度恰好为零．金属杆与导轨始终保持垂直且接触良好．除左端所连电阻外，其他电阻忽略不计．求金属杆运动到磁场区域正中间时所受安培力的大小及此时电流的功率．答案：金属杆运动到磁场区域正中间时所受安培力的大小，此时电流的功率为.解析：由题意可知，开始时导体棒产生的感应电动势为：E=Blv0，依据闭合电路欧姆定律，则电路中电流为：I=，再由安培力公式有：F=BIl=；设导体棒的质量为m，则导体棒在整个过程中的加速度为：a==设导体棒由开始到停止的位移为x，由运动学公式：0﹣解得：x==；故正中间离开始的位移为：x中=；设导体棒在中间的位置时的速度为v，由运动学公式有：v2﹣v02=2ax中解得：v=则导体棒运动到中间位置时，所受到的安培力为：F=BIl=；导体棒电流的功率为：P=I 2R=；14.（2017天津卷）电磁轨道炮利用电流和磁场的作用使炮弹获得超高速度，其原理可用来研制新武器和航天运载器.电磁轨道炮示意如图，图中直流电源电动势为E ，电容器的电容为C .两根固定于水平面内的光滑平行金属导轨间距为l ，电阻不计.炮弹可视为一质量为m 、电阻为R 的金属棒MN ，垂直放在两导轨间处于静止状态，并与导轨良好接触.首先开关S 接1，使电容器完全充电.然后将S 接至2，导轨间存在垂直于导轨平面、磁感应强度大小为B 的匀强磁场（图中未画出），MN 开始向右加速运动.当MN 上的感应电动势与电容器两极板间的电压相等时，回路中电流为零，MN 达到最大速度，之后离开导轨.问：（1）磁场的方向；（2）MN 刚开始运动时加速度a 的大小；（3）MN 离开导轨后电容器上剩余的电荷量Q 是多少.答案：（1）磁场的方向垂直于导轨平面向下 （2）mR BEl a = （3）mC l B E C l B Q +=222222（3）电容器放电前所带的电荷量CE Q =1开关S 接2后，MN 开始向右加速运动，速度达到最大值v m 时，MN 上的感应电动势：m E Blv '= 最终电容器所带电荷量E C Q '=2设在此过程中MN 的平均电流为I ，MN 上受到的平均安培力：l I B F ⋅⋅=由动量定理，有：m 0F t mv ⋅∆=- 又：12I t Q Q ⋅∆=-整理的：最终电容器所带电荷量Q =2。

专题12电磁感应一、单选题1．如图所示，一圆形金属环与两固定的平行长直导线在同一竖直平面内，环的圆心与两导线距离相等，环的直径小于两导线间距。

两导线中通有大小相等、方向向下的恒定电流。

以下说法正确的是（）A. 金属环向上运动，则环上的感应电流方向为顺时针方向B. 金属环向下运动，则环上的感应电流方向为顺时针方向C. 金属环向右侧直导线靠近，则环上的感应电流方向为逆时针D. 金属环向左侧直导线靠近，则环上的感应电流方向为逆时针【答案】 C【点睛】本题考查楞次定律的应用，掌握感应电流的产生条件，理解右手螺旋定则的内容．穿过线框的磁通量变化有几种方式，有磁场变化导致磁通量变化，也有面积变化导致磁通量变化，还有磁场与面积均变化导致磁通量变化的，最后有磁场与面积均没有变，而是放置的角度变化导致磁通量变化．2．如图甲所示，线圈ABCD固定于匀强磁场中，磁场方向垂直纸面向外，当磁场变化时，线圈AB边所受安培力向右且变化规律如图乙所示，则磁场的变化情况可能是下列选项中的( ）A. B. C. D.【答案】 D【解析】由法拉第电磁感应定律可知BE St∆=∆，结合闭合电路欧姆定律，则安培力的表达式F=BIL=BB SLtR∆∆，由图可知安培力的大小不变,而SL是定值,若磁场B增大,则△B/△t减小，若磁场B减小,则△B/△t增大；线圈AB边所受安培力向右，则感应电流的方向是顺时针，原磁场磁感强度应是增加的，故D正确，ABC错误；故选：D.3．一个闭合线圈中没有产生感应电流，因此可以得出（）.A. 此时该处一定没有磁场B. 此时该处一定没有磁场的变化C. 闭合线圈的面积一定没有变化D. 穿过线圈平面的磁通量一定没有变化【答案】 D【解析】感应电流的产生其条件是闭合线圈的磁通量发生变化，闭合线圈中没有感应电流产生可能线圈始终与磁场平行，故A错误；感应电流的产生其条件是闭合线圈的磁通量发生变化，磁通量的变化可以由磁场引起的，也可以由线圈的面积的变化引起的，闭合线圈中没有感应电流产生，不能判断出此地一定没有磁场的变化或没有面积的变化，故BC错误；没有电流只能说明穿过闭合线圈的磁通量没有发生变化．故D正确；故选D.点睛：解答本题主要是抓住感应电流产生的条件：闭合线圈的磁通量发生变化，而磁通量的变化可以是由磁场变化引起，也可以是线圈的面积变化，或位置变化引起的．4．有一个匀强磁场边界是EF，在EF右侧无磁场，左侧是匀强磁场区域，如图甲所示．现有一个闭合的金属线框以恒定速度从EF右侧水平进入匀强磁场区域．线框中的电流随时间变化的i－t图象如图乙所示，则可能的线框是下列四个选项中的( )A. B. C. D.【答案】 A【解析】导体棒切割磁感线产生的感应电动势E=BLv，设线框总电阻是R示图象可知，感应电流先变大，后变小，且电流大小与时间成正比，由于B、v、R是定值，故导体棒的有效长度L应先变长，后变短，且L随时间均匀变化，即L与时间t成正比．三角形线框匀速进入磁场时，有效长度L先增加，后减小，且随时间均匀变化，符合题意，故A正确；梯形线框匀速进入磁场时，有效长度L先均匀增加，后不变，最后均匀减小，不符合题意，故B错误；长方形线框进入磁场时，有效长度L不变，感应电流不变，不符合题意，故B错误；闭合圆环匀速进入磁场时，有效长度L先变大，后变小，但L不随时间均匀变化，不符合题意，故D错误；故选A．点睛：本题是一道关于感应电流的图象题，熟练应用导体棒切割磁感线产生的感应电动势公式、欧姆定律、分析清楚图象特点是正确解题的关键.5．有人把自行车进行了改装，在后车轮上装上了一个小型发电机，想看电视时，就骑在自行车上不停地蹬车，可供电视、照明用电．发电机原理如图甲所示，在匀强磁场中，磁感应强度为B，放置一个有固定转轴的发电轮，如图所示，发电轮平面与磁感应强度垂直，发电轮半径为r，轮轴和轮缘为两个输出电极，该发电机输出电压接一理想变压器，再给一小灯泡供电，则下列说法中正确的是( )A. 当人蹬车的速度增大时，小灯泡两端的电压降低B. 当人蹬车的速度增大时，小灯泡两端的电压不变C. 小灯泡的功率与发电机转速无关D. 小灯泡的功率随发电机转速的增大而增大【答案】 D【解析】PQ AB错误；小C错误，D正确；故选D. 6．如图所示，边长为L，匝数为N的正方形线圈abcd位于纸面内，线圈内接有电阻值为R的电阻，过ab中点和cd中点的连线OO′恰好位于垂直纸面向里的匀强磁场的右边界上，磁场的磁感应强度为B.当线圈转过90°时，通过电阻R的电荷量为( )A. 22BL RB. 22NBL RC. 2BL RD. 2NBL R【答案】 B【解析】当正方形线圈abcd 有一半处在磁感应强度为B 的匀强磁场中时，磁通量为：221122B L BL Φ=⋅=，根据22BL q N N R R∆Φ==，故B 正确，ACD 错误；故选B ． 点睛：本题考查对于匀强磁场中磁通量的求解能力．对于公式Φ=BS ，要懂得S 的意义：有效面积，即有磁感线穿过的面积.7．如图，由某种粗细均匀的总电阻为3R 的金属条制成的矩形线框abcd ，固定在水平面内且处于方向竖直向下的匀强磁场B 中．一接入电路电阻为R 的导体棒PQ ，在水平拉力作用下沿ab 、dc 以速度v 匀速滑动，滑动过程PQ 始终与ab 垂直，且与线框接触良好，不计摩擦．在PQ 从靠近ad 处向bc 滑动的过程中( )A. PQ 中电流一直增大B. PQ 中电流一直减小C. 线框消耗的电功率先增大后减小D. 线框消耗的电功率先减小后增大【答案】 C【解析】A 、B 项，设导体棒的长度为L ，磁感应强度为B ，导体棒的速度v 保持不变，根据法拉第电磁感应定律，感应的电动势E BLv =不变，设线框左边的电阻为r ，则左右两边线框的电阻为R 并，PQPQ 从靠近ad 向bc 靠近过程中，r 从零增大到3R ，从而可以判断电流先减小后增大，故A 、B 项错误。

专题十一电磁感应考纲解读分析解读本专题主要内容有电磁感应现象的描述、感应电流方向的判断(楞次定律、右手定则)、感应电动势大小的计算、自感现象和涡流现象等。

这部分是高考考查的重点内容。

在高考中,电磁感应现象多与磁场、电路、力学、能量等知识结合,综合性较高,因此,在复习时应深刻理解各知识点内容、注重训练和掌握综合性题目的分析思路和方法,还要研究与实际生活、生产科技相结合的实际应用问题,便于全面提高分析解决综合性问题和实际应用问题的能力。

命题探究(1)设两导线的张力大小之和为T,右斜面对ab棒的支持力的大小为N1,作用在ab棒上的安培力的大小为F,左斜面对cd棒的支持力大小为N2。

对于ab棒,由力的平衡条件得2mgsinθ=μN1+T+F①N1=2mgcosθ②对于cd棒,同理有mgsinθ+μN2=T③N2=mgcosθ④联立①②③④式得F=mg(sinθ-3μcosθ)⑤(2)由安培力公式得F=BIL⑥这里I是回路abdca中的感应电流。

ab棒上的感应电动势为ε=BLv⑦式中,v是ab棒下滑速度的大小。

由欧姆定律得I=⑧联立⑤⑥⑦⑧式得v=(sinθ-3μcosθ)⑨五年高考考点一楞次定律1.(2017课标Ⅲ,15,6分)如图,在方向垂直于纸面向里的匀强磁场中有一U形金属导轨,导轨平面与磁场垂直。

金属杆PQ置于导轨上并与导轨形成闭合回路PQRS,一圆环形金属线框T位于回路围成的区域内,线框与导轨共面。

现让金属杆PQ突然向右运动,在运动开始的瞬间,关于感应电流的方向,下列说法正确的是()A.PQRS中沿顺时针方向,T中沿逆时针方向B.PQRS中沿顺时针方向,T中沿顺时针方向C.PQRS中沿逆时针方向,T中沿逆时针方向D.PQRS中沿逆时针方向,T中沿顺时针方向答案 D2.(2017天津理综,3,6分)如图所示,两根平行金属导轨置于水平面内,导轨之间接有电阻R。

金属棒ab与两导轨垂直并保持良好接触,整个装置放在匀强磁场中,磁场方向垂直于导轨平面向下。

`上海市各区县2017届高三物理试题电磁感应专题分类精编一、选择题1、（2017宝山第9题）如图所示，直导线MN与闭合线框abcd位于同一平面，要使导线框中产生方向为abcd的感应电流，则直导线中电流方向及其变化情况应为（）Mda，电流逐渐增大N （A）电流方向为M到，电流逐渐增大（B）电流方向为N到M （C）电流方向为M到N，电流大小不变cbM，电流逐渐减小）电流方向为N到（DN题）如图所示，一圆形金属环与两固定的平行长直导线在同一竖直平6题、杨浦区第820172、（虹口第面内，环的圆心与两导线距离相等，环的直径小于两导线间距。

两导线中通有大小相等、方向向下的恒）定电流，若（（）金属环向上运动，则环中产生顺时针方向的感应电流A（B）金属环向下运动，则环中产生顺时针方向的感应电流（C）金属环向左侧直导线靠近，则环中产生逆时针方向的感应电流（D）金属环向右侧直导线靠近，则环中产生逆时针方向的感应电流右左?逆O以角速度3、（2017静安第12题）左图虚线上方是有界匀强磁场，扇形导线框绕垂直于框面的轴时针匀速转动，线框中感应电流方向以逆时针为正，则能正确反映线框转动一周感应电流随时间变化的）图像是（区域的IIIIII为两匀强磁场区，I区域的磁场方向垂直纸面向里，、（2017黄浦第12题）如图所示，I、4的正方形金l，有边长为L=2磁场方向垂直纸面向外，磁感强度均为B，两区域中间为宽l 的无磁场区II。

现使金属框向右匀速区域分界处为坐标原点O区域，ab边与磁场边界平行，以I、II置于属框abcdI ）=0移动，在ab边从x到x=3l的过程中，能定性描述线框中感应电流随位置变化关系的是（ 1`b BB da OxIII I IIiiiiOO O O xxxl3l3xlll4l4l223llll4l2ll3l4l2）（D （C）（（A）B），用平行于斜面的轻弹10题）如图所示，条形磁铁放在光滑的斜面上（斜面固定不动）、（2017闵行第5；当导线为水平放置的直导线的截面，导线中无电流时，磁铁对斜面的压力为F簧拉住而平衡，A1）（中通有电流时，发现弹簧的伸长量减小，设此时磁铁对斜面的压力为F。

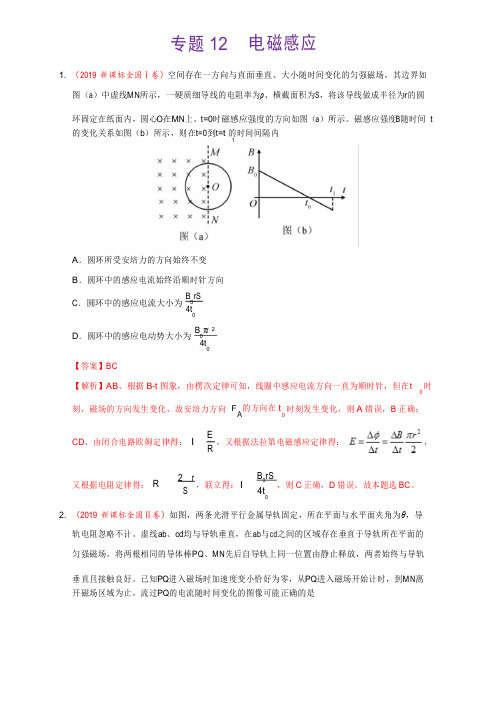

专题 12电磁感应1．（2019· 新课标全国Ⅰ卷）空间存在一方向与直面垂直、大小随时间变化的匀强磁场，其边界如图（a ）中虚线M N 所示，一硬质细导线的电阻率为ρ、横截面积为S ，将该导线做成半径为r 的圆环固定在纸面内，圆心O 在M N 上。

t =0时磁感应强度的方向如图（a ）所示。

磁感应强度B 随时间 t 的变化关系如图（b ）所示，则在t =0到t =t 的时间间隔内1A ．圆环所受安培力的方向始终不变B ．圆环中的感应电流始终沿顺时针方向C ．圆环中的感应电流大小为B rS4tD ．圆环中的感应电动势大小为【答案】BCB πr 04t【解析】AB 、根据 B-t 图象，由楞次定律可知，线圈中感应电流方向一直为顺时针，但在 t时刻，磁场的方向发生变化，故安培力方向 F的方向在 t A时刻发生变化，则 A 错误，B 正确；CD 、由闭合电路欧姆定律得：IE R，又根据法拉第电磁感应定律得：，又根据电阻定律得：R2r SB rS，联立得： I ，则 C 正确，D 错误。

故本题选 BC 。

4t 02．（2019· 新课标全国Ⅱ卷）如图，两条光滑平行金属导轨固定，所在平面与水平面夹角为θ，导轨电阻忽略不计。

虚线a b 、cd 均与导轨垂直，在a b 与c d 之间的区域存在垂直于导轨所在平面的匀强磁场。

将两根相同的导体棒P Q 、MN 先后自导轨上同一位置由静止释放，两者始终与导轨垂直且接触良好。

已知P Q 进入磁场时加速度变小恰好为零，从P Q 进入磁场开始计时，到M N 离 开磁场区域为止，流过P Q 的电流随时间变化的图像可能正确的是2【答案】AD【解析】于PQ进入磁场时加速度为零，AB．若PQ出磁场时MN仍然没有进入磁场，则PQ 出磁场后至MN进入磁场的这段时间，由于磁通量φ不变，无感应电流。

由于PQ、MN同一位置释放，故MN进入磁场时与PQ进入磁场时的速度相同，所以电流大小也应该相同，A正确B错误；CD．若PQ出磁场前MN已经进入磁场，由于磁通量φ不变，PQ、MN均加速运动，PQ 出磁场后，MN由于加速故电流比PQ进入磁场时电流大，故C正确D错误。

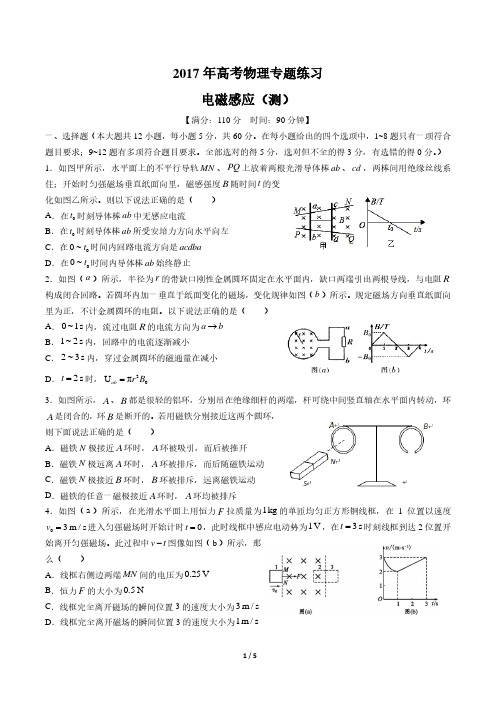

2017年高考物理专题练习电磁感应（测） 【满分：110分 时间：90分钟】 一、选择题（本大题共12小题，每小题5分，共60分。

在每小题给出的四个选项中，1~8题只有一项符合题目要求；9~12题有多项符合题目要求。

全部选对的得5分，选对但不全的得3分，有选错的得0分。

） 1．如图甲所示，水平面上的不平行导轨MN 、PQ 上放着两根光滑导体棒ab 、cd ，两棒间用绝缘丝线系住；开始时匀强磁场垂直纸面向里，磁感强度B 随时间t 的变化如图乙所示。

则以下说法正确的是（ ）A ．在0t 时刻导体棒ab 中无感应电流B ．在0t 时刻导体棒ab 所受安培力方向水平向左C ．在00~t 时间内回路电流方向是acdbaD ．在00~t 时间内导体棒ab 始终静止2．如图（a ）所示，半径为r 的带缺口刚性金属圆环固定在水平面内，缺口两端引出两根导线，与电阻R 构成闭合回路。

若圆环内加一垂直于纸面变化的磁场，变化规律如图（b ）所示。

规定磁场方向垂直纸面向里为正，不计金属圆环的电阻。

以下说法正确的是（ ）A ．0~1s 内，流过电阻R 的电流方向为a b →B ．1~2s 内，回路中的电流逐渐减小C ．2~3s 内，穿过金属圆环的磁通量在减小D ．2s t =时，20U πab r B =3．如图所示，A 、B 都是很轻的铝环，分别吊在绝缘细杆的两端，杆可绕中间竖直轴在水平面内转动，环A 是闭合的，环B 是断开的。

若用磁铁分别接近这两个圆环，则下面说法正确的是（ ）A ．磁铁N 极接近A 环时，A 环被吸引，而后被推开B ．磁铁N 极远离A 环时，A 环被排斥，而后随磁铁运动C ．磁铁N 极接近B 环时，B 环被排斥，远离磁铁运动D ．磁铁的任意一磁极接近A 环时，A 环均被排斥4．如图（a ）所示，在光滑水平面上用恒力F 拉质量为1kg 的单匝均匀正方形铜线框，在1位置以速度03m /s v =进入匀强磁场时开始计时0t =，此时线框中感应电动势为1V ，在3s t =时刻线框到达2位置开始离开匀强磁场。

2017高考物理部分试题及答案(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2017高考物理部分试题及答案(word版可编辑修改)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2017高考物理部分试题及答案(word版可编辑修改)的全部内容。

2017年普通高等学校招生全国统一考试理科综合能力测试物理部分二、选择题:本题共8小题，每小题6分,共48分.在每小题给出的四个选项中，第14～17题只有一项符合题目要求，第18~21题有多项符合题目要求。

全部选对的得6分，选对但不全的得3分，有选错的得0分。

14．将质量为1。

00kg的模型火箭点火升空，50g燃烧的燃气以大小为600 m/s的速度从火箭喷口在很短时间内喷出。

在燃气喷出后的瞬间，火箭的动量大小为（喷出过程中重力和空气阻力可忽略）A．30kg m/s⋅⋅B．5。

7×102kg m/sC．6。

0×102kg m/s⋅⋅D．6。

3×102kg m/s15．发球机从同一高度向正前方依次水平射出两个速度不同的乒乓球（忽略空气的影响)。

速度较大的球越过球网,速度较小的球没有越过球网，其原因是A．速度较小的球下降相同距离所用的时间较多B．速度较小的球在下降相同距离时在竖直方向上的速度较大C．速度较大的球通过同一水平距离所用的时间较少D．速度较大的球在相同时间间隔内下降的距离较大16．如图，空间某区域存在匀强电场和匀强磁场,电场方向竖直向上（与纸面平行），磁场方向垂直于纸面向量,三个带正电的微粒a,b，c电荷量相等,质量分别为m a，m b,m c,已知在该区域内，a在纸面内做匀速圆周运动，b在纸面内向右做匀速直线运动，c在纸面内向左做匀速直线运动。

专题10:磁场考情分析：考查频率高，利用磁场考察考生分析问题和解决问题能力的比重 是最高的。

这些题目涉及了对安培力的分析，但主要研究的是带电粒子在磁场中的运动。

带电粒子在洛伦兹力作用下做圆周运动是高考考察永恒的主题， 结合平面几何图形分析带电粒子的圆周运动是不变的法则。

建议：适度关注组合场和复合场中带电粒子的运动问题。

1、 （ 2015年新课标全国卷I ）两相邻匀强磁场区域的磁感应强度大小不同，方向平行。

一速度方向与磁感应强度方向垂直的带电粒子（不计重力） ，从较强磁场区域进入到较弱区域后，粒子的A •轨道半径减小，角速度增大B •轨道半径减小，角速度减小C .轨道半径增大，角速度增大D •轨道半径增大，角速度减小2、 （2015年新课标全国卷II ）（多选）有两个运强磁场区域I 和II ，I 中的磁感 应强度是II 中的k 倍，两个速率相同的电子分别在两磁场区域做圆周运动。

与 I 中运动的电子相比，II 中的电子A •运动轨迹的半径是I 中的k 倍B •加速度的大小是I 中的k 倍C .做圆周运动的周期是I 中的k 倍D •做圆周运动的角速度是I 中的相等3、 （2014年新课标全国卷II ）（多选）图为某磁谱仪部分构件的示意图。

图中，永磁铁提供匀强磁场，硅微条径迹探测器可以探测粒 子在其中运动的轨迹。

宇宙射线中有大量的电子、正 电子和质子。

当这些粒子从上部垂直进入磁场时，下 列说法正确的是 A .电子与正电子的偏转方向一定不同B. 电子和正电子在磁场中的运动轨迹一定相同C. 仅依据粒子的运动轨迹无法判断此粒子是质子还是正电子D. 粒子的动能越大，它在磁场中运动轨迹的半径越小4、（2017年新课标全国卷III ）如图，在磁感应强度大小为B 。

的匀强磁场中，两长直导线P 和Q 垂直于纸面固定放置，两者之间的距离为1< 在两导线中均通有方向垂直于纸面向里的电流 I 时，纸面内 与两导线距离为I 的a 点处的磁感应强度为零。
