室分结构、类型、组网与维护知识基础

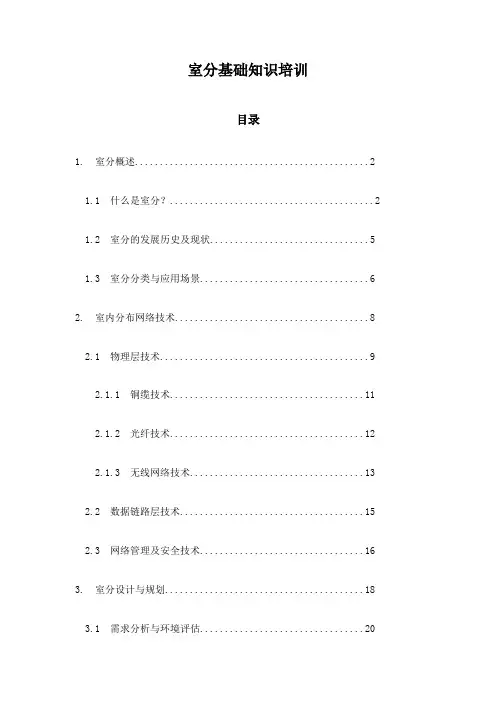

室分基础知识培训目录1. 室分概述 (2)1.1 什么是室分？ (2)1.2 室分的发展历史及现状 (5)1.3 室分分类与应用场景 (6)2. 室内分布网络技术 (8)2.1 物理层技术 (9)2.1.1 铜缆技术 (11)2.1.2 光纤技术 (12)2.1.3 无线网络技术 (13)2.2 数据链路层技术 (15)2.3 网络管理及安全技术 (16)3. 室分设计与规划 (18)3.1 需求分析与环境评估 (20)3.2 网络拓扑设计 (21)3.2.1 星型拓扑 (22)3.2.2 环型拓扑 (24)3.2.3 树形拓扑 (25)3.3 设备选型与配置 (26)3.4 成本控制与效益分析 (28)4. 室分设备 (28)4.1 交换机 (30)4.1.1 有线交换机 (31)4.1.2 无线交换机 (32)4.2 无线局域网 (34)4.3 中继器 (35)4.4 网络接口卡 (36)5. 室分故障诊断与维护 (38)5.1 常见故障现象 (39)5.2 故障排除方法 (40)5.3 日常维护保养 (40)6. 相关标准与规范 (41)1. 室分概述也称为室内分布，是指在办公楼、住宅、酒店等各种建筑室内环境中，将网络信号从局域网设备分发到各个房间、设备的综合解决方案。

生信服务公司也经常提供此类服务，以满足用户的各种网络需求，例如：接入网络：将网络信号从接入点分发到个人电脑、笔记本电脑、手机等终端设备。

便捷管理：简化网络管理，方便用户添加新的终端设备或更改网络配置。

网络终端设备：连接到网络的设备，例如个人电脑、笔记本电脑、手机等。

室分系统的设计和实施都需要考虑各种因素，例如建筑结构、用户需求、网络带宽、安全要求等。

1.1 什么是室分？室分系统(WiFi分布式室内信号系统）指通过部署专用的无线网络设备，对建筑物内外武装区网络信号的覆盖及优化。

室分系统在很大程度上满足了各种公众场所及室内热点区域对无线网络不断增长的需求，同时改善了多用户环境共享同一种资源带来的不平等现象。

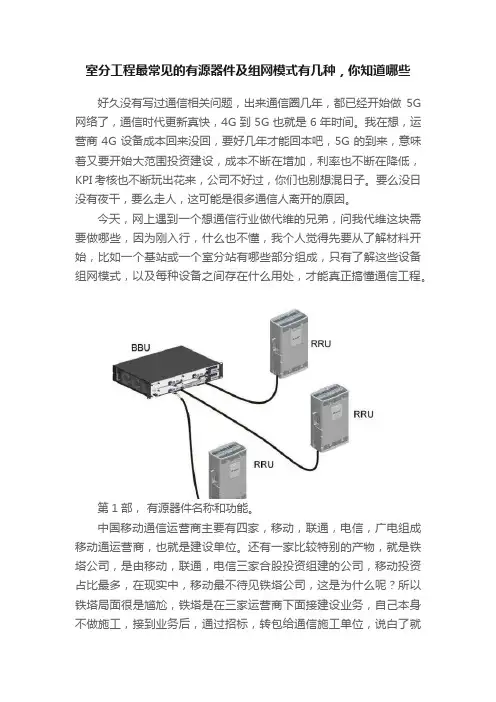

室分工程最常见的有源器件及组网模式有几种，你知道哪些好久没有写过通信相关问题，出来通信圈几年，都已经开始做5G 网络了，通信时代更新真快，4G到5G也就是6年时间。

我在想，运营商4G设备成本回来没回，要好几年才能回本吧，5G的到来，意味着又要开始大范围投资建设，成本不断在增加，利率也不断在降低，KPI考核也不断玩出花来，公司不好过，你们也别想混日子。

要么没日没有夜干，要么走人，这可能是很多通信人离开的原因。

今天，网上遇到一个想通信行业做代维的兄弟，问我代维这块需要做哪些，因为刚入行，什么也不懂，我个人觉得先要从了解材料开始，比如一个基站或一个室分站有哪些部分组成，只有了解这些设备组网模式，以及每种设备之间存在什么用处，才能真正搞懂通信工程。

第1部，有源器件名称和功能。

中国移动通信运营商主要有四家，移动，联通，电信，广电组成移动通运营商，也就是建设单位。

还有一家比较特别的产物，就是铁塔公司，是由移动，联通，电信三家合股投资组建的公司，移动投资占比最多，在现实中，移动最不待见铁塔公司，这是为什么呢？所以铁塔局面很是尴尬，铁塔是在三家运营商下面接建设业务，自己本身不做施工，接到业务后，通过招标，转包给通信施工单位，说白了就是中间商，从中赚点差价。

不管是哪家单位，用的无源和有源器件基本上是一样的，无源器件三家都是通用的，有源器件由于三家频段不一样，所以设备看着一样的外观，但不能通用。

相互之间并不支持。

先来了解下有源设备，用的最多的是BBU，RRU,POI等，光纤近端机，光纤远端机，最后面两种设备可能只有的CDMA网还在用，现在基本被淘汰的产品；刚入这行业的如果不是做电信这块的业务可能都没有听过了。

1、什么是BBU全称Building Base band Unit ，中文名：基带处理单元。

RRU （射频拉远单元）和BBU（基带处理单元）之间需要用光纤连接。

一个BBU可以支持多个RRU。

采用BBU+RRU多通道方案，可以很好地解决大型场馆的室内覆盖。

室分系统项目介绍一、室分系统的定义、构成及作用1.1.室分系统定义室内分布系统〔下文简称为室分系统是指通过天馈系统的分布,将信号送达建筑物内的各个区域,以达到完善的信号覆盖,为室内用户提供良好的通信服务。

1.2.室分系统构成室分系统是由信号源、分布系统组成的。

信号源：是指馈入分布系统信号的设备,如宏基站、微基站、射频拉远单元,直放站等类型的设备,信号源馈入分布系统的信号都是射频信号。

分布系统：馈线,功分器〔多种规格,耦合器〔多种规格,室内天线等器件组成。

室分系统拓扑图：室分系统照片〔平层天馈系统室分系统照片〔主干天馈系统室分系统照片〔主设备1.3.室分系统的作用室分系统的作用就是将移动基站信号均匀分布在室内每个角落,从而保证室内区域拥有理想的信号覆盖。

二、室分系统的现状及发展前景室内分布覆盖系统领域一直是运营商投资的一个重要部分。

从事无线通信的人都知道,无论是2G时代,3G时代,还是如火如荼的4G时代,即便是以后的5G时代,室分是必不可少的重头戏。

因此室分行业的前景也是相当乐观的,室分业务量也会在未来几年内出现大幅上升。

这是由以下几点决定的：1、城市的建设催生大量的室内区域,而用户大部分时间都是在室内。

据统计数据业务更是绝大部分发生在室内区域,随着全球变暖,空气质量恶化,用户要不在车里,要不在办公室,要不在家里。

很少有人在室外过多使用手机。

2、目前宏网选址困难,高楼大厦林立,一个优质的站址相当难取。

加上人们环保意识越来越全面,基站天线除了立在公共区域,CBD区域、高档社区、大型公共建筑不太可能建站,一是无法选取,二是影响建筑格局。

3、从2G时代统计,80%的室内区域依靠宏站覆盖。

但随着资费降低,用户攀升,话务量日益增长,宏站压力巨大,频率资源与爆发式的容量需求形成矛盾。

这将促使运营商加快室分建设,分担宏站压力。

相当部分的宏网投资将转向室分系统的投入。

而且3G频段高,损耗大,按照既有的2G基站布局叠加3G网络并不能吸收大部分的室内业务。

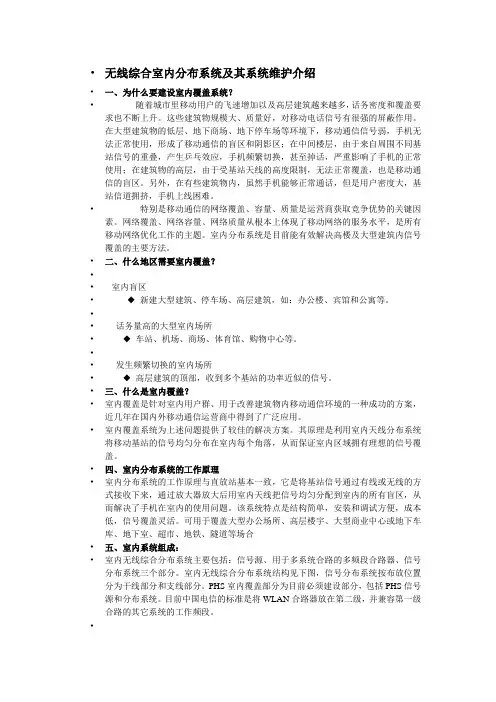

•无线综合室内分布系统及其系统维护介绍•一、为什么要建设室内覆盖系统？•随着城市里移动用户的飞速增加以及高层建筑越来越多，话务密度和覆盖要求也不断上升。

这些建筑物规模大、质量好，对移动电话信号有很强的屏蔽作用。

在大型建筑物的低层、地下商场、地下停车场等环境下，移动通信信号弱，手机无法正常使用，形成了移动通信的盲区和阴影区；在中间楼层，由于来自周围不同基站信号的重叠，产生乒乓效应，手机频繁切换，甚至掉话，严重影响了手机的正常使用；在建筑物的高层，由于受基站天线的高度限制，无法正常覆盖，也是移动通信的盲区。

另外，在有些建筑物内，虽然手机能够正常通话，但是用户密度大，基站信道拥挤，手机上线困难。

•特别是移动通信的网络覆盖、容量、质量是运营商获取竞争优势的关键因素。

网络覆盖、网络容量、网络质量从根本上体现了移动网络的服务水平，是所有移动网络优化工作的主题。

室内分布系统是目前能有效解决高楼及大型建筑内信号覆盖的主要方法。

•二、什么地区需要室内覆盖？••室内盲区•◆新建大型建筑、停车场、高层建筑，如：办公楼、宾馆和公寓等。

••话务量高的大型室内场所•◆车站、机场、商场、体育馆、购物中心等。

••发生频繁切换的室内场所•◆高层建筑的顶部，收到多个基站的功率近似的信号。

•三、什么是室内覆盖？•室内覆盖是针对室内用户群、用于改善建筑物内移动通信环境的一种成功的方案，近几年在国内外移动通信运营商中得到了广泛应用。

•室内覆盖系统为上述问题提供了较佳的解决方案。

其原理是利用室内天线分布系统将移动基站的信号均匀分布在室内每个角落，从而保证室内区域拥有理想的信号覆盖。

•四、室内分布系统的工作原理•室内分布系统的工作原理与直放站基本一致，它是将基站信号通过有线或无线的方式接收下来，通过放大器放大后用室内天线把信号均匀分配到室内的所有盲区，从而解决了手机在室内的使用问题。

该系统特点是结构简单，安装和调试方便，成本低，信号覆盖灵活。

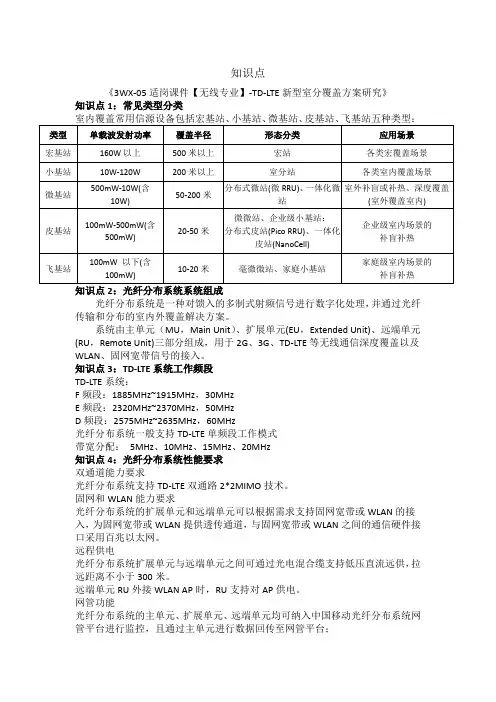

知识点《3WX-05适岗课件【无线专业】-TD-LTE新型室分覆盖方案研究》知识点1：常见类型分类光纤分布系统是一种对馈入的多制式射频信号进行数字化处理，并通过光纤传输和分布的室内外覆盖解决方案。

系统由主单元（MU，Main Unit）、扩展单元(EU，Extended Unit)、远端单元(RU，Remote Unit)三部分组成，用于2G、3G、TD-LTE等无线通信深度覆盖以及WLAN、固网宽带信号的接入。

知识点3：TD-LTE系统工作频段TD-LTE系统：F频段：1885MHz~1915MHz，30MHzE频段：2320MHz~2370MHz，50MHzD频段：2575MHz~2635MHz，60MHz光纤分布系统一般支持TD-LTE单频段工作模式带宽分配：5MHz、10MHz、15MHz、20MHz知识点4：光纤分布系统性能要求双通道能力要求光纤分布系统支持TD-LTE双通路2*2MIMO技术。

固网和WLAN能力要求光纤分布系统的扩展单元和远端单元可以根据需求支持固网宽带或WLAN的接入，为固网宽带或WLAN提供透传通道，与固网宽带或WLAN之间的通信硬件接口采用百兆以太网。

远程供电光纤分布系统扩展单元与远端单元之间可通过光电混合缆支持低压直流远供，拉远距离不小于300米。

远端单元RU外接WLAN AP时，RU支持对AP供电。

网管功能光纤分布系统的主单元、扩展单元、远端单元均可纳入中国移动光纤分布系统网管平台进行监控，且通过主单元进行数据回传至网管平台；网管平台具备基本的状态查询、告警上报和处理、资源信息录入、设备运行状态等功能，时时能够接入中国移动监控网管平台。

知识点5：光纤分布系统组网特性系统连接方式星型组网：主单元（MU)与扩展单元(EU)之间支持一点对多点的星型组网，一台MU连接至少4路EU,EU与RU之间支持一点对多点的星型组网，1个EU至少能连接6个RU。

链型组网：扩展单元（EU)之间支持链型级联组网，一路至少支持4级级联;远端单元（RU）支持级联，级联场景下需要采用本地供电方式。

室分系统必备知识室内分布系统是针对室内用户群、用于改善建筑物内移动通信环境的一种成功的方案；是利用室内天线分布系统将移动基站的信号均匀分布在室内每个角落，从而保证室内区域拥有理想的信号覆盖。

从工程角度看室分是由馈线链接有源设备与无源器件通过天馈线放射信号的系统。

本文编者从工程角度分解室分的各部组成和故障排查。

1 无源器件无源器件主要包括：耦合器，功分器，3db电桥，合路器等等。

无源器件功率损耗算式为10lg（n）。

1.1 功分器功分器定义：功率等分器件，根据功率分配规格分为二功分，三功分和四功分。

功分器技术参数：损耗为10lg（1/n），例如二功分损耗为10lg（1/2）=-3db，三功分损耗为10lg（1/3）=-4.8db，四功分损耗为10lg（1/4）=-6db。

功分器应用：一般应用于天线点位分路。

1.2 耦合器耦合器定义：不等分器件，直通口功率高，耦合口功率低。

根据耦合口功率衰减分为5db耦合器、7db耦合器、10db耦合器等等。

耦合器参数：耦合口损耗有明文标注，直通口损耗可以计算，以7db耦合器为例，10lg （x）=-7db，x=1/5，则直通口功率分配为4/5，损耗为10lg（4/5）=-0.97db；10db耦合器，10lg（x）=-10db，1/10，直通口功率分配为9/10，损耗为10lg（9/10）=－0.46db。

耦合器应用：一般应用于室分主线，层级主线。

1.3 3db电桥3db电桥定义：同频合路器，合路BTS基站载频不同功率发射口。

3db电桥应用：是主设备和分布过度器件，随着主设备载频单元集成的不断加深，3db电桥作用不断降低。

1.4 馈线有两种规格为二分之一同轴电缆和八分之七同轴电缆1.5 合路器合路器定义：异频合路器，合路不同信号。

2G、3G、4G、WLAN等不同信号多频合路器。

合路器参数：合路器各信号输入端口隔离度为60db，损耗为1dbm左右。

合路器应用：将不同信号合入分布系统。
