机械设计基础典型试题8答案试题9

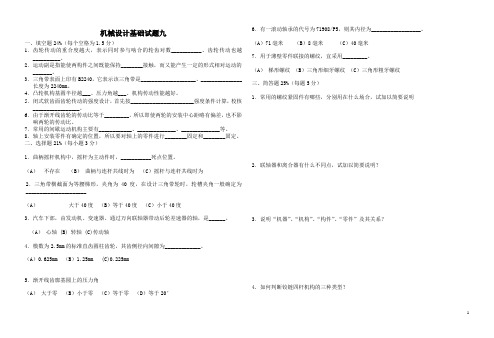

机械设计基础试题九一、填空题24%（每个空格为1.5分）1．齿轮传动的重合度越大，表示同时参与啮合的轮齿对数___________、齿轮传动也越__________。

2．运动副是指能使两构件之间既能保持________接触，而又能产生一定的形式相对运动的_______。

3．三角带表面上印有B2240，它表示该三角带是____________________、_______________长度为2240mm。

4．凸轮机构基圆半径越___、压力角越___、机构传动性能越好。

5．闭式软齿面齿轮传动的强度设计，首先按_______________________强度条件计算，校核_________________。

6．由于渐开线齿轮的传动比等于_________，所以即使两轮的安装中心距略有偏差，也不影响两轮的传动比。

7．常用的间歇运动机构主要有____________、______________、______________等。

8．轴上安装零件有确定的位置，所以要对轴上的零件进行________固定和________固定。

二、选择题21%（每小题3分）1．曲柄摇杆机构中，摇杆为主动件时，___________死点位置。

（A）不存在（B）曲柄与连杆共线时为（C）摇杆与连杆共线时为2．三角带横截面为等腰梯形，夹角为40度，在设计三角带轮时，轮槽夹角一般确定为______________________（A）大于40度（B）等于40度（C）小于40度3．汽车下部，由发动机、变速器、通过万向联轴器带动后轮差速器的轴，是______。

（A）心轴 (B) 转轴 (C)传动轴4．模数为2.5mm的标准直齿圆柱齿轮，其齿侧径向间隙为_____________。

（A）0.625mm （B）1.25mm (C)0.225mm5．渐开线齿廓基圆上的压力角（A）大于零（B）小于零（C）等于零（D）等于20°6．有一滚动轴承的代号为71908/P5，则其内径为__________________。

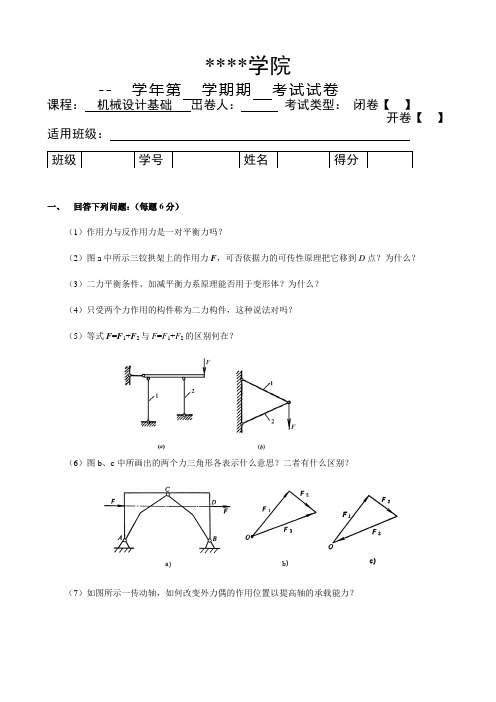

****学院-- 学年第 学期期 考试试卷课程： 机械设计基础 出卷人： 考试类型： 闭卷【 】开卷【 】适用班级：一、 回答下列问题：（每题6分）（1）作用力与反作用力是一对平衡力吗？（2）图a 中所示三铰拱架上的作用力F ，可否依据力的可传性原理把它移到D 点？为什么？（3）二力平衡条件、加减平衡力系原理能否用于变形体？为什么？（4）只受两个力作用的构件称为二力构件，这种说法对吗？（5）等式F =F 1+F 2与F =F 1+F 2的区别何在？ （6）图b 、c 中所画出的两个力三角形各表示什么意思？二者有什么区别？（7）如图所示一传动轴，如何改变外力偶的作用位置以提高轴的承载能力？（8）下两图为在铣床上安装工件的两种方法，主要工具由垫铁l、压板2、T形螺栓3及螺母4、垫圈5等组成，试分析这两种方法的特点，并指出哪种方法正确。

（9）现有低碳钢和铸铁两种材料，试对下列两种结构中的杆选用合适的材料，并说明理由。

（10）判断如图所示的横截面上的切应力分布图是否正确？二、计算题（每题10分）1．组合梁及其受力情况如图所示,已知F=qa，M=qa2，梁的自重可忽略不计，试求A、B、C、D各处的约束反力。

2．变速箱中间轴装有两直齿圆柱齿轮，其分度圆半径r1= 100 mm，r2= 72 mm，啮合点分别在两齿轮的最低与最高位置，如图所示。

图中的尺寸单位为mm。

已知齿轮压力角α=20°。

在齿轮1上的圆周力F1= 1.58 kN。

试求当轴平衡时作用于齿轮2上的圆周力F2与A、B轴承的反力。

3．图示直杆质量为35 kg，问多大的力F P才能使其移动？已知接触面间的静摩擦因数均为0.3。

4．图示一托架，AC是圆钢杆，许用应力[σ]钢=160 MPa；BC是方木杆，许用应力[σ]木=4 MPa，F=60 kN，试选择钢杆圆截面的直径d及木杆方截面的边长b。

5．铸铁梁受力和截面尺寸如图所示。

已知：q=10 kN/m，F=2 kN，许用拉应力[σt]=40 MPa，许用拉应力[σ c]=160 MPa,，试按正应力强度条件校核梁的强度。

机械设计基础试卷1一、选择题：本大题共15个小题，每小题3分，共45分。

在每小题给出的四个选项中，只有一项符合题目的要求，把所选择项前的字母填在题后的括号内。

1．下列铰链四杆机构中，能实现急回运动的是A．双摇杆机构 B.曲柄摇杆机构C．双曲柄机构 D.对心曲柄滑块机构【】2．平面连杆机构中，当传动角γ较大时，则A．机构的传力性能较好 B. 机构的传力性能较差C．可以满足机构的自锁要求 D.机构的效率较低3．当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是：A. 压力角不变B. 啮合角不变C．节圆半径不变 D. 基圆半径不变【】4．渐开线齿轮实现连续传动时，其重合度为A．ε<0 B.ε=0 C.ε<1 D. ε≥1 【】5. 塑性材料制成的零件进行静强度计算时，其极限应力为A．σB B. σs C. σ0 D. σ－1【】6. 下列四种螺纹中，自锁性能最好的是A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹【】7．普通平键联接在选定尺寸后，主要是验算其A．挤压强度 B. 剪切强度C．弯曲强度 D. 耐磨性【】8．一对相啮合的圆柱齿轮的Z2>Z1，b1>b2,其接触应力的大小是A．σH1<σH2 B. σH1 >σH2C. σH1=σH2D. 可能相等，也可能不等【】9．实际齿数相同时，直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者齿形系数之间的关系为A．直齿圆柱齿轮的最大 B. 斜齿圆柱齿轮的最大C．直齿圆锥齿轮的最大 D. 三者数值相同【】10．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为：A．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q 【】11. 带传动中，弹性滑动A．在张紧力足够时可以避免B．在传递功率较小时可以避免C．在小带轮包角足够大时可以避免D．是不可避免【】12．带传动作减速传动时，带的最大应力σmax等于A.σ1+σb1+σ cB. σ1+σb2+σ cC. σ2+σb1+σ cD. σ2+σb2+σc 【】13. 转轴的变曲应力为A．对称循环变应力 B.脉动循环变应力C．非对称循环变应力 D.静应力【】14．在基本额定动载荷C作用下，滚动轴承的基本额定寿命为106转时，其可靠度为A．10% B. 80% C.90% D.99% 【】15．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值【】二、填空题：本大题共10个小题，每空1分，共20分。

***************************************************************************************试题说明本套试题共包括1套试卷每题均显示答案和解析单位内部认证机械设计基础考试练习题及答案8(500题)***************************************************************************************单位内部认证机械设计基础考试练习题及答案81.[单选题]斜齿轮分度圆螺旋角为b,齿数为z,其当量齿数Zv=( )。

A)z/COSbB)z/COS2bC)z/COS3b答案:C解析:2.[单选题]一对渐开线直齿圆柱齿轮传动,小轮的接触应力( )大轮的接触应力。

A)大于B)小于C)等于答案:C解析:3.[单选题]渐开线齿轮传动的啮合角等于( )圆上的压力角。

A)基B)分度C)节答案:C解析:4.[单选题]计算机构自由度时，对于局部自由度应（ ）。

A)除去不计B)考虑C)部分考虑 D ．转化成复合铰链答案:A解析:5.[单选题]低速、轻载和间歇工作的场合工作的零件应采用何种润滑方式？ ( )A)手工加油润滑B)飞溅润滑6.[单选题]滚动轴承寿命计算公式中滚子轴承的寿命指数e为( )。

A)3B)10/3C)1/3答案:B解析:7.[单选题]链传动张紧的目的是()。

A)避免链条垂度过大啮合不良B)增大承载能力C)避免打滑答案:A解析:8.[单选题]在单向间歇运动机构中,( )的间歇回转角可以在较大的范围内调节。

A)棘轮机构B)槽轮机构C)不完全齿轮机构答案:A解析:9.[单选题]循环特性r＝-1的变应力是()应力。

A)脉动循环B)对称循环C)非对称循环答案:B解析:10.[单选题]链条由于静强度不够而被拉断的现象,多发生在( )情况下。

A)高速重载B)低速重载C)高速轻载答案:B解析:11.[单选题]对轴进行强度校核时，应选定危险截面，通常危险截面为 （ ）A)受集中载荷最大的截面B)截面积最小的截面12.[单选题]凸轮机构按下列哪种运动规律运动时，会产生刚性冲击。

机械设计基础试题试题库及答案机械设计基础试题库及答案一、判断(每题一分)1、一部机器可以只含有一个机构，也可以由数个机构组成。

……( ?2、机器的传动部分是完成机器预定的动作，通常处于整个传动的终端。

(× )4、机构是具有确定相对运动的构件组合。

………………………………(? )5、构件可以由一个零件组成，也可以由几个零件组成。

………………(? )6、整体式连杆是最小的制造单元，所以它是零件而不是构件。

……( × )7、连杆是一个构件，也是一个零件。

………………………( ?)8、减速器中的轴、齿轮、箱体都是通用零件。

……………………………(× ) 二、选择(每题一分)1、组成机器的运动单元体是什么,( B )A(机构 B(构件 C(部件 D(零件2、机器与机构的本质区别是什么,( A )A(是否能完成有用的机械功或转换机械能 B(是否由许多构件组合而成 C(各构件间能否产生相对运动 D(两者没有区 3、下列哪一点是构件概念的正确表述,( D )A(构件是机器零件组合而成的。

B(构件是机器的装配单元 C(构件是机器的制造单元 D(构件是机器的运动单元 4、下列实物中，哪一种属于专用零件,( B ) A(钉 B(起重吊钩 C(螺母 D(键5、以下不属于机器的工作部分的是( D )A(数控机床的刀架 B(工业机器人的手臂 C(汽车的轮子 D(空气压缩机三、填空(每空一分)1、根据功能，一台完整的机器是由(动力系统 )、(执行系统 )、(传动系统)、(操作控制系统)四部分组成的。

车床上的主轴属于( 执行)部分。

2、机械中不可拆卸的基本单元称为(零件 )，它是( 制造 )的单元体3、机械中制造的单元称为( 零件 )，运动的单元称为(构件 )，装配的单元称为(机构)。

4、从( 运动 )观点看，机器和机构并无区别，工程上统称为( 机械)。

5.机器或机构各部分之间应具有_相对__运动。

实用文档目录绪论 (1)平面机构的自由度 (3)平面连杆机构 (8)凸轮机构 (14)齿轮机构 (18)轮系 (23)机械零件设计概论 (28)联接 (30)齿轮传动 (41)蜗杆传动 (51)带、链传动 (60)轴 (69)滑动轴承 (75)滚动轴承 (78)联轴器和离合器 (91)绪论1. 简述机构与机器的异同及其相互关系。

2. 简述机械的基本含义。

3. 简述构件和零件的区别与联系。

4. 简述“机械运动”的基本含义。

5. 简述“机械设计基础”课程的主要研究对象和内容。

6. 简述“机械设计基础”课程在专业学习中的性质。

【参考答案】1. 共同点：①人为的实物组合体；②各组成部分之间具有确定的相对运动；不同点：机器的主要功能是做有用功、变换能量或传递能量、物料、信息等；机构的主要功能是传递运动和力、或变换运动形式。

相互关系：机器一般由一个或若干个机构组合而成。

2. 从结构和运动的角度看，机构和机器是相同的，一般统称为机械。

3. 构件是机械中的运动单元，零件是机械中的制造单元；构件是由一个或若干个零件刚性组合而成。

4. 所谓“机械运动”是指宏观的、有确定规律的刚体运动。

5. 研究对象：常用机构（平面连杆机构、凸轮机构、齿轮机构等）和通用零（部）件（螺栓、键、齿轮、带、链、轴、轴承、联轴器、离合器等）。

研究内容：机构的组成及其工作原理、结构分析、运动分析等；零（部）件结构、设计计算、类型选择、使用维护等。

6. “机械设计基础”课程着重研究各类机械中的共性问题，为进一步深入研究各种专门机械奠定基础；同时，“机械设计基础”课程的学习又涉及到高等数学、机械制图、工程力学、工程材料以及机械制造基础等知识的综合运用。

因此，“机械设计基础”是课程体系中的一门专业技术基础课程。

平面机构的自由度1. 什么是机构中的原动件、从动件、输出构件和机架？2. 机构中的运动副具有哪些必要条件？3. 运动副是如何进行分类的？4. 平面低副有哪两种类型？5. 简述机构运动简图的主要作用，它能表示出原机构哪些方面的特征？6. 机构自由度的定义是什么？一个平面自由构件的自由度为多少？7. 平面运动副中，低副和高副各引入几个约束？8. 机构具有确定运动的条件是什么？当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况？9. 运动链和机构关系如何？10. 画出下列机构的示意图，并计算其自由度。

《机械设计基础》试题班级 学号 姓名一、判断以下各题是否正确，对的在括内标记“√”，错用标记“X ”（每小题1分）1. 曲柄摇杆机构，当摇杆为主动件时，机构会出现死点位置。

（ √ ）2. 对移动从动件凸轮机构，从动件的运动规律及行程一致时，凸轮的基圆半径愈大，则压力角也愈大。

（ × ）3. 为了使凸轮轮廓在任何位置既不变尖更不相交，滚子半径必须大于理论轮廓外凸部分的最小曲率半径。

（ × ）4. 当计算螺纹强度时，总是先按螺纹的内径计算其拉伸应力，然后与其材料的许用应力进行比较。

（ × ）5. 设计齿轮传动时，同一齿数的直齿圆柱齿轮，斜齿圆柱齿轮的齿形系数Y F 值是相同的。

（ × ）6. 齿轮传动中，因为两齿轮啮合点的最大接触应力相等，即21H H σσ=，所以闭式软齿面齿轮传动的两齿轮的材料及表面硬度应相同。

（ × ）7. 蜗杆传动的失效形式主要是蜗轮轮齿折断。

（ × ）8. 设计V 带传动，选取小带轮直径d 1时，应使之小于最小直径d min 。

（ × ）9. 维持边界油膜不遭破裂是非液体摩擦滑动轴承的设计依据。

（ √ ）10. 某型号滚动轴承经计算其额定寿命为2000小时，说明该型号轴承90%能达到2000小时，但有10%可能达不到2000小时。

（ √ ）二、选择题（选择正确答案，在横线上填写一个号码，每小题1分）1. 机构具有确定运动的条件是，机构的原动件数目必须 （2） 机构的自由度。

（1）小于； （2）等于； （3）大于；2. 凸轮机构从动件作等速规律运动时会产生 （1） 冲击。

（1）刚性； （2）柔性； （3）刚性和柔性3. 一对标准齿轮如果安装时中心距a ′＞)(2m 21Z Z +时，传动比数值 （3） 。

（1）增大； （2）减小； （3）不变4. 为了提高齿轮传动的齿面接触强度应 （2） 。

《机械设计基础》典型试题1一.填空1.一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700；(1) 当取c 杆为机架时，它为何种具体类型？___________；（2）当取d杆为机架时，则为___________。

2.曲柄摇杆机构中，摇杆为主动件时，___________死点位置。

（A）不存在（B）曲柄与连杆共线时为（C）摇杆与连杆共线时为3.为保证四杆机构良好的机械性能，___________不应小于最小许用值。

（A）压力角（B）传动角（C）极位夹角4.___________决定了从动杆的运动规律。

（A）凸轮转速（B）凸轮轮廓曲线（C）凸轮形状5.凸轮机构中，凸轮基圆半径愈___________，压力角愈___________ ，机构传动性能愈好。

6.紧键联接与松键连联接的主要区别在于：前者安装后，键与键槽之间就存在有___________。

(A) 压紧力(B) 轴向力(C) 摩擦力7.链“B18X80”的含义是_______________________。

8.螺纹联接是指___________________________。

螺旋传动是指___________________________。

9.螺纹的公称直径是指它的_______，螺纹“M12X1.5”的含义为_______________________。

10.采用螺纹联接时，若被联接件总厚度较大，切材料较软，在需要经常装卸的情况下，宜采用_______________________。

用于薄壁零件联接的螺纹，宜采用_______________________。

(A) 螺栓联接(B) 双头螺栓联接(C) 螺钉联接(D) 三角形细牙螺纹(E) 三角形粗牙螺纹(F) 矩形螺纹11.某调整螺纹，采用双头粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，则螺杆应转_________圈。

12.国标规定，三角带有___________七种类型，代号‘B2240’表示_______________________。

5——1、判断题（1）螺纹轴线铅垂放置，若螺旋线左高右低，可判断为右旋螺纹。

（）（2）普通螺纹的牙侧角为30°。

（）（3）细牙螺纹M20×2与M20×1相比，后者中径较大。

（）（4）直径和螺距都相等的单头螺纹和双头螺纹相比，前者较易松脱。

（）（5）在螺纹联接中，为了增加联接处的刚性和自锁性能，需要拧紧螺母。

（）（6）螺纹联接属机械静联接。

（）（7）机械静联接一定不可拆卸。

（）（8）螺旋传动中，螺杆一定是主动件。

（）（9）螺距4mm的3线螺纹转动一周，螺纹件轴向移动4mm。

（）（10）联接螺纹大多数是多线的梯形螺纹。

（）（11）M24×1.5表示公称直径为24mm，螺距为1.5mm的粗牙普通螺纹。

（）（12）弹簧垫圈和对顶螺母都属于机械防松。

（）（13）三角型螺纹具有较好的自锁性能，在振动或交变载荷作用下不需要防松。

（）（14）双头螺柱联接的使用特点是用于较薄的联接件。

（）（15）同一直径的螺纹按螺旋线数不同，可分为粗牙和细牙两种。

（）（16）机床上的丝杠及螺旋千斤顶等螺纹都是矩形的。

（）（17）键联接的主要作用是实现轴与轴上零件之间的周向固定。

（）（18）普通平键的失效形式主要为剪切破坏。

（）（19）键的剖面尺寸b×h通常是根据传递的功率从标准中选取的。

（）（20）如果普通平键A型和B型的b、h、L尺寸都相等，当A型校核强度不够时可换B型。

5——2、填空题（1）按螺纹截面（）不同可分为四种螺纹。

（2）普通螺纹的公称直径指的是螺纹的（）径。

（3）螺距相等的螺纹，线数越多，则螺纹的效率（）。

（4）螺纹的牙型角α越大，则螺纹的（）越好。

（5）螺纹联接的基本型式有（）种。

（6）两个联接件其中之一不便制成通孔，若需拆装方便的场合应采用（）联接。

（7）为增加螺纹联接的刚性和紧密性，同时又需防止拧紧过载而损坏螺纹，应控制（）。

（8）在受有振动、冲击或交变载荷作用下的螺纹联接，应采用（）装置。
