资产评估师考试机电设备基础学习讲义全

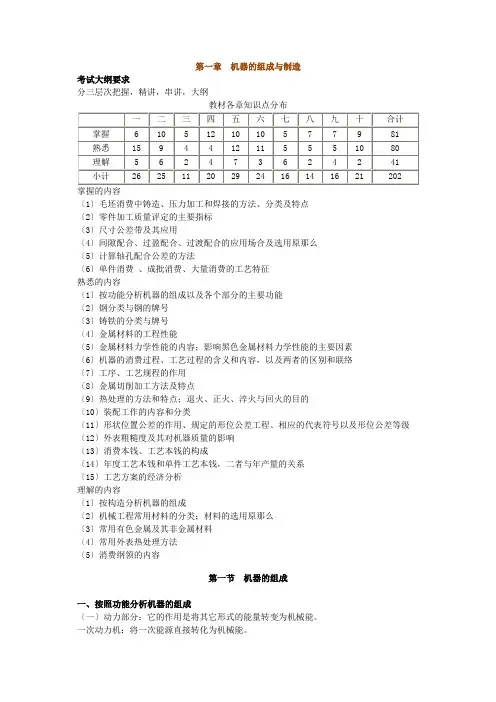

第一章机器的组成与制造考试大纲要求分三层次把握，精讲，串讲，大纲教材各章知识点分布〔1〕毛坯消费中铸造、压力加工和焊接的方法、分类及特点〔2〕零件加工质量评定的主要指标〔3〕尺寸公差带及其应用〔4〕间隙配合、过盈配合、过渡配合的应用场合及选用原那么〔5〕计算轴孔配合公差的方法〔6〕单件消费、成批消费、大量消费的工艺特征熟悉的内容〔1〕按功能分析机器的组成以及各个部分的主要功能〔2〕钢分类与钢的牌号〔3〕铸铁的分类与牌号〔4〕金属材料的工程性能〔5〕金属材料力学性能的内容；影响黑色金属材料力学性能的主要因素〔6〕机器的消费过程、工艺过程的含义和内容，以及两者的区别和联络〔7〕工序、工艺规程的作用〔8〕金属切削加工方法及特点〔9〕热处理的方法和特点；退火、正火、淬火与回火的目的〔10〕装配工作的内容和分类〔11〕形状位置公差的作用、规定的形位公差工程、相应的代表符号以及形位公差等级〔12〕外表粗糙度及其对机器质量的影响〔13〕消费本钱、工艺本钱的构成〔14〕年度工艺本钱和单件工艺本钱，二者与年产量的关系〔15〕工艺方案的经济分析理解的内容〔1〕按构造分析机器的组成〔2〕机械工程常用材料的分类；材料的选用原那么〔3〕常用有色金属及其非金属材料〔4〕常用外表热处理方法〔5〕消费纲领的内容第一节机器的组成一、按照功能分析机器的组成〔一〕动力部分：它的作用是将其它形式的能量转变为机械能。

一次动力机：将一次能源直接转化为机械能。

二次动力机：将二次能源如电能、液压能等转化为机械能。

〔二〕传动部分：任务是将动力部分提供的机械能以动力和运动的形式，传递给工作部分。

〔三〕工作部分：直接完成机器的预定功能的部分。

工作部分是机器设备区分和分类的根据。

动力部分、传动部分和控制部分都应该根据工作部分的功能要求和动力参数的合理范围进展设计和选择。

〔四〕控制部分：控制系统由控制器和被控对象组成。

给定值发生器、比较器、驱动和执行机构、检测及变换元件。

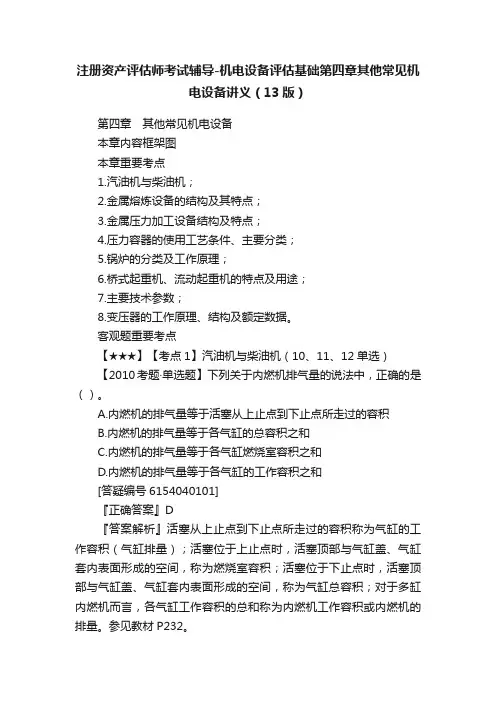

注册资产评估师考试辅导-机电设备评估基础第四章其他常见机电设备讲义（13版）第四章其他常见机电设备本章内容框架图本章重要考点1.汽油机与柴油机；2.金属熔炼设备的结构及其特点；3.金属压力加工设备结构及特点；4.压力容器的使用工艺条件、主要分类；5.锅炉的分类及工作原理；6.桥式起重机、流动起重机的特点及用途；7.主要技术参数；8.变压器的工作原理、结构及额定数据。

客观题重要考点【★★★】【考点1】汽油机与柴油机（10、11、12单选）【2010考题·单选题】下列关于内燃机排气量的说法中，正确的是（）。

A.内燃机的排气量等于活塞从上止点到下止点所走过的容积B.内燃机的排气量等于各气缸的总容积之和C.内燃机的排气量等于各气缸燃烧室容积之和D.内燃机的排气量等于各气缸的工作容积之和[答疑编号6154040101]『正确答案』D『答案解析』活塞从上止点到下止点所走过的容积称为气缸的工作容积（气缸排量）；活塞位于上止点时，活塞顶部与气缸盖、气缸套内表面形成的空间，称为燃烧室容积；活塞位于下止点时，活塞顶部与气缸盖、气缸套内表面形成的空间，称为气缸总容积；对于多缸内燃机而言，各气缸工作容积的总和称为内燃机工作容积或内燃机的排量。

参见教材P232。

【链接】1.进气冲程。

工作时进气门打开，排气门关闭，活塞由上止点运动到下止点，曲轴旋转180°，新鲜气体吸入气缸。

2.压缩冲程。

在进气终了，内燃机的进、排气门均关闭，气缸形成封闭系统，活塞开始向上运动，活塞由下止点运动到上止点，曲轴旋转180°，将气缸内的气体压缩，压力和温度均有很大提高。

3.做功冲程。

由于内燃机燃料燃烧，使缸内气体压力和温度急剧提高。

气缸内高温高压气体膨胀做功，推动活塞由上止点运动到下止点，曲轴旋转180°。

膨胀功经连杆由曲轴输出，从而把燃料的热能变为机械功。

4.排气冲程。

为了使能量转换过程连续地进行下去，缸内气体在膨胀做功以后，排气门打开活塞由下向上运动，将废气从排气门排出。

{设备管理}资产评估师考试机电设备基础学习讲义一个工作循环。

当活塞再次由上向下运动时，又开始了下一个工作循环。

【总结】由此可见，四冲程内燃机在一个工作循环的四个行程中，只有一个行程是做功的，其余三个行程是做功的准备行程。

因此单缸内燃机曲轴每转两周只有半周是由膨胀气体的作用使曲轴旋转，其余一周半则靠惯性维持转动，所以曲轴转速是不均匀的。

在多缸四冲程内燃机中，每个气缸的工作过程是相同的，但是所有气缸的做功行程并不同时发生，如四缸内燃机，曲轴每转半周便有一个气缸在做功。

这样内燃机气缸数增多，不仅功率增加，工作转速也更加平稳。

（二）柴油机增压增压器按照增压的程度不同，可分为低增压器、中增压器、高增压器和超高增压器；按驱动增压器的动力不同，可以分为废气涡轮增压器、机械增压器和复合增压器。

其中，应用最多的是废气涡轮增压。

废气涡轮增压内燃机可以增大功率、降低了耗油量率，提高了经济性、有利于改善内燃机的排放。

但是内燃机增压后增加了内燃机机械负荷和热负荷；在性能上要求内燃机与增压器有良好的配合；同时由于增压器转速很高，对其材料和制造工艺也要求较高。

【资料】单就效率而言，涡轮增压系统能以“倍数”来提升引擎动力输出，在1988年F1赛车禁止使用增压发动机之前，排量1.5升的涡轮增压发动机可以产生1200匹的马力。

远远超过了如今F1赛车3升自然吸气式发动机的900匹马力。

【例题·单选题】（2008）下列关于四冲程柴油机的说法中，正确的是（）。

A.六缸柴油机曲轴每转六分之一周便有一个气缸做功B.柴油机活塞从下止点压缩燃油混合气到达上止点附近时自行着火燃烧C.柴油机的气缸数量越多转速越高D.在四个冲程中，有两个冲程进气门和排气门同时处于关闭状态『正确答案』D『答案解析』对于一个气缸而言，曲轴每旋转两周，就会做功一次，对于六缸柴油机来说，曲轴每旋转三分之一周，便有一个气缸做功，所以选项A错误；柴油机压缩的主要是空气和上循环剩余的废气，当活塞达到上止点附近时，缸内气体的压力、温度都很高，适时地喷入柴油，在缸内形成可燃混合气并自行着火燃烧，所以选项B不正确；柴油机转速的快慢和气缸中曲柄旋转的快慢有关，即活塞的行程速度有关，而与气缸的多少无关，所以选项C不正确；在四个冲程中，压缩和燃烧两个冲程的进气门和排气门同时关闭，所以选项D正确。

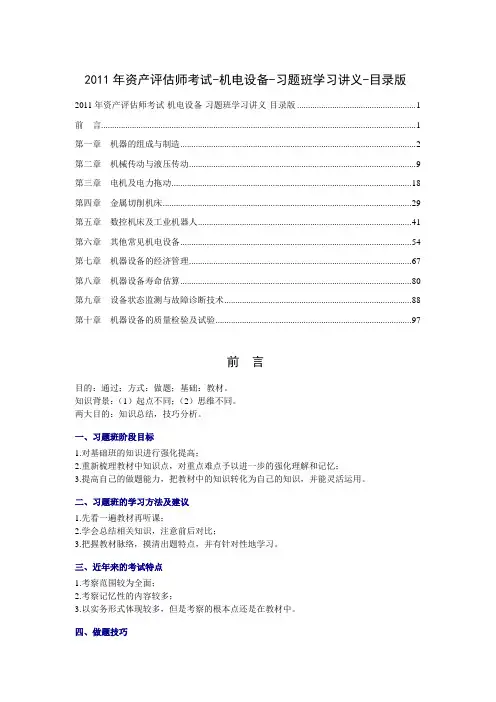

2011年资产评估师考试-机电设备-习题班学习讲义-目录版2011年资产评估师考试-机电设备-习题班学习讲义-目录版 (1)前言 (1)第一章机器的组成与制造 (2)第二章机械传动与液压传动 (9)第三章电机及电力拖动 (18)第四章金属切削机床 (29)第五章数控机床及工业机器人 (41)第六章其他常见机电设备 (54)第七章机器设备的经济管理 (67)第八章机器设备寿命估算 (80)第九章设备状态监测与故障诊断技术 (88)第十章机器设备的质量检验及试验 (97)前言目的：通过；方式：做题；基础：教材。

知识背景：（1）起点不同；（2）思维不同。

两大目的：知识总结，技巧分析。

一、习题班阶段目标1.对基础班的知识进行强化提高；2.重新梳理教材中知识点，对重点难点予以进一步的强化理解和记忆；3.提高自己的做题能力，把教材中的知识转化为自己的知识，并能灵活运用。

二、习题班的学习方法及建议1.先看一遍教材再听课；2.学会总结相关知识，注意前后对比；3.把握教材脉络，摸清出题特点，并有针对性地学习。

三、近年来的考试特点1.考察范围较为全面；2.考察记忆性的内容较多；3.以实务形式体现较多，但是考察的根本点还是在教材中。

四、做题技巧（一）客观题1.直接挑选法。

对于知识的掌握要求较高，需要对相关知识有清晰的认识和判断。

【例题·单选题】某机床型号为CX5112A／WF，其中X是（）代号。

A.类B.通用特性C.结构特性D.组、系[答案]B推荐指数：★★★★★正确概率：80%2.排除法。

选择题中，通常有1~2个选项是比较容易判别的，把这些选项排除了，剩下的分析难度就低了很多。

【例题·多选题】（2008）评价机器设备的主要性能指标中，生产性表现为（）等一系列技术参数。

A.功率B.能源消耗量C.精度D.行程E.速率[答案]ADE推荐指数：★★★正确概率：50%3.猜测法推荐指数：★正确概率：20%（二）主观题1.理清题目条件；2.注重每个细节；3.回答清晰明了；4.尽量回答全面；5.书写流畅整洁。

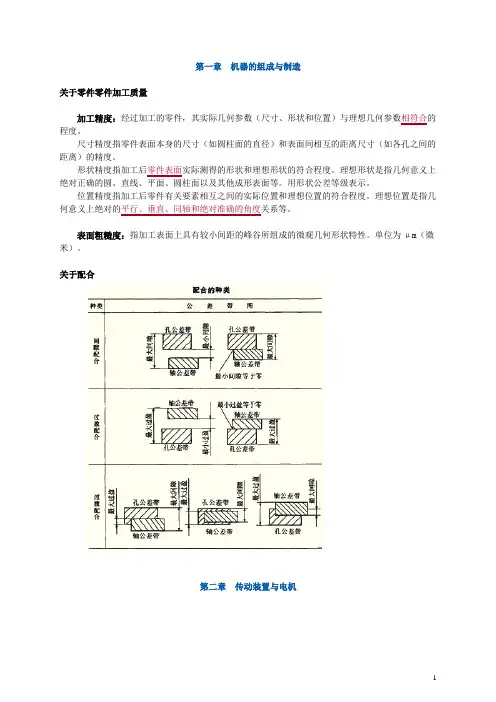

第一章机器的组成与制造关于零件零件加工质量加工精度：经过加工的零件，其实际几何参数（尺寸、形状和位置）与理想几何参数相符合的程度。

尺寸精度指零件表面本身的尺寸（如圆柱面的直径）和表面间相互的距离尺寸（如各孔之间的距离）的精度。

形状精度指加工后零件表面实际测得的形状和理想形状的符合程度。

理想形状是指几何意义上绝对正确的圆、直线、平面、圆柱面以及其他成形表面等。

用形状公差等级表示。

位置精度指加工后零件有关要素相互之间的实际位置和理想位置的符合程度。

理想位置是指几何意义上绝对的平行、垂直、同轴和绝对准确的角度关系等。

表面粗糙度：指加工表面上具有较小间距的峰谷所组成的微观几何形状特性。

单位为μm（微米）。

关于配合第二章传动装置与电机关于功和功率功：功的大小等于力和物体沿作用力方向移动距离的乘积（w）。

功率：功率是指力在单位时间所作的功（P）机械效率：输出功率与输入功率之比。

【总结】相关传动机构的比较表传动链的传动比：由机构串联而得到的传动链的传动比，即传动链末端转速与首端转速之比，等于链中各个运动副传动比的连乘积。

关于液压传动的基本参数压力1.压力强度（p=F/A）是作用在单位面积上的液体压力。

单位是帕（N/m 2）和兆帕（1MPa=106Pa）。

在液压传动中所讲的压力就是指的p（即物理学中的压强），而力F则常被称为液压推力。

【注意】密封容器内的液体当任一处受到压力作用时，这个压力就会通过液体传到容器内的任何部位，而且压力强度处处相等。

（帕斯卡原理，也称为静压传递原理）流量1.单位时间内流过管道或液压缸某一截面的液体体积。

流量的单位是米3/秒（m3/s）和升/分（L/min）。

2.活塞的运动速度取决于进入液压缸的流量，而与液体压力的大小无关。

关于液压泵性能的主要参数关于液压泵特点比较关于异步电动机的额定数据1.额定功率P N。

在额定运行情况下，电动机轴上输出的机械功率称为额定功率，单位为kW（千瓦）。

2.额定电压U N。

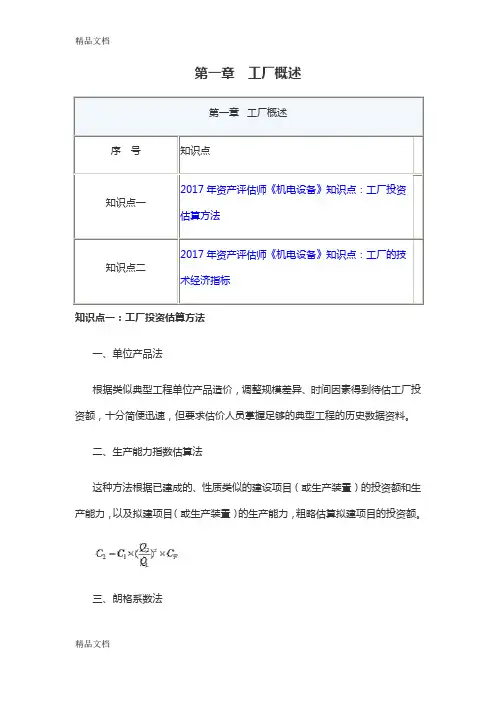

第一章工厂概述第一章工厂概述序号知识点知识点一2017年资产评估师《机电设备》知识点：工厂投资估算方法知识点二2017年资产评估师《机电设备》知识点：工厂的技术经济指标知识点一：工厂投资估算方法一、单位产品法根据类似典型工程单位产品造价，调整规模差异、时间因素得到待估工厂投资额，十分简便迅速，但要求估价人员掌握足够的典型工程的历史数据资料。

二、生产能力指数估算法这种方法根据已建成的、性质类似的建设项目（或生产装置）的投资额和生产能力，以及拟建项目（或生产装置）的生产能力，粗略估算拟建项目的投资额。

三、朗格系数法朗格（ng）系数法是以设备费（设备运抵工程现场的费用）为基准费用，乘以朗格系数来估算工艺装置（或工程装置）的投资，其计算式为IF=E×L 表1-3 朗格系统包含的内容1.计算设备到达现场的费用。

2.根据计算出的设备费E乘以1.43，即得到包括设备基础、绝热工程、油漆工程和设备安装工程的总费用（a）。

3.以上述计算的结果（a）再分别乘以1.1、1.25、1.6（视不同流程），即可得到包括配管工程在内的费用（b）。

4.以上述计算的结果（b）再乘以1.5即得到此装置（或项目）的直接费（c），此时，装置的建筑工程、电气及仪表工程等均含在直接费用中。

5.最后以上述计算结果（c）再分别乘以1.31、1.35、1.38（视不同流程）即得到工厂总费用IF。

知识点二：工厂的技术经济指标第二章机器设备设计制造基础知识点：机器设备的定义和分类一、机器设备定义（一）一般定义人们利用机械原理制造的装置，以及将机械能转换为某种非机械能，或利用机械能来做一定工作的装备或器具。

动力机械自然界中的能量转换为机械能而做功的机械装置内燃机、电动机、汽轮机、水轮机、风力机能量变换机械进行能量的转换发电机、热泵、液压泵、压缩机工作机械利用自然界或动力机械所提供的机械能来改变工作对象的物理状态、性质、结构、形状、位置车床、刨床等【提示1】机械为机器和机构的泛称，各种机械的共同特征是：由零件和部件组成；零件、部件之间有确定的相对运动和力的传递；有机械能的转换或机械能的利用。

资产评估师考试-机电设备-习题班学习讲义(doc 111页)部门： xxx时间： xxx拟稿人：xxx整理范文，仅供参考，勿作商业用途声明：本资料由大家论坛注册资产评估师考试专区/forum-39-1.html收集整理，转载请注明出自更多评估师考试信息，考试真题，模拟题：/forum-39-1.html大家论坛，全免费公益性注评考试论坛，等待您的光临！2011年资产评估师考试-机电设备-习题班学习讲义-目录版2011年资产评估师考试-机电设备-习题班学习讲义-目录版 (2)前言 (3)第一章机器的组成与制造 (5)第二章机械传动与液压传动 (18)第三章电机及电力拖动 (33)第四章金属切削机床 (54)第五章数控机床及工业机器人 (78)第六章其他常见机电设备 (106)第七章机器设备的经济管理 (136)第八章机器设备寿命估算 (162)第九章设备状态监测与故障诊断技术 (180)第十章机器设备的质量检验及试验 (198)前言目的：通过；方式：做题；基础：教材。

知识背景：（1）起点不同；（2）思维不同。

两大目的：知识总结，技巧分析。

一、习题班阶段目标1.对基础班的知识进行强化提高；2.重新梳理教材中知识点，对重点难点予以进一步的强化理解和记忆；3.提高自己的做题能力，把教材中的知识转化为自己的知识，并能灵活运用。

二、习题班的学习方法及建议1.先看一遍教材再听课；2.学会总结相关知识，注意前后对比；3.把握教材脉络，摸清出题特点，并有针对性地学习。

三、近年来的考试特点1.考察范围较为全面；2.考察记忆性的内容较多；3.以实务形式体现较多，但是考察的根本点还是在教材中。

四、做题技巧（一）客观题1.直接挑选法。

对于知识的掌握要求较高，需要对相关知识有清晰的认识和判断。

【例题·单选题】某机床型号为CX5112A／WF，其中X是（）代号。

A.类B.通用特性C.结构特性D.组、系[答案]B推荐指数：★★★★★正确概率：80%2.排除法。

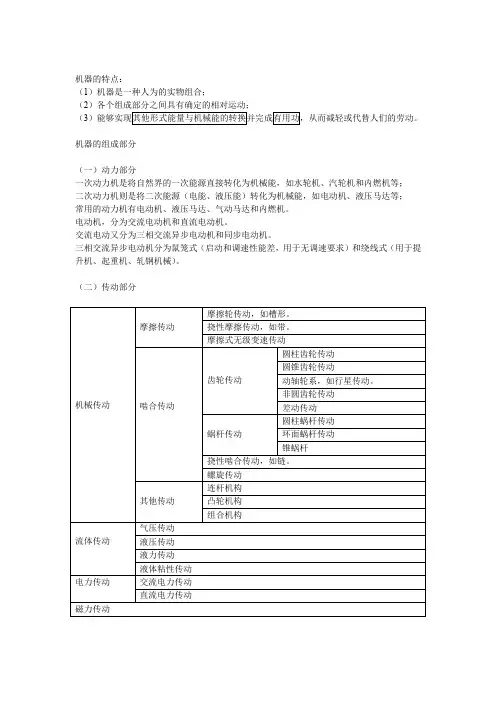

机器的特点：（1）机器是一种人为的实物组合；（2）各个组成部分之间具有确定的相对运动；（3机器的组成部分（一）动力部分一次动力机是将自然界的一次能源直接转化为机械能，如水轮机、汽轮机和内燃机等；二次动力机则是将二次能源（电能、液压能）转化为机械能，如电动机、液压马达等；常用的动力机有电动机、液压马达、气动马达和内燃机。

电动机，分为交流电动机和直流电动机。

交流电动又分为三相交流异步电动机和同步电动机。

三相交流异步电动机分为鼠笼式（启动和调速性能差，用于无调速要求）和绕线式（用于提升机、起重机、轧钢机械）。

（二）传动部分（三）工作部分（四）控制部分控制器应有四个基本部件：分类：1．模拟控制（所有信号都是模拟量）和数字控制（至少有一个数字信号）模拟量，即时间上和数值上连续变化的物理量；数字量，即在时间上和数值上不连续变化的物理量。

2．闭环控制系统和开环控制系统（无反馈）3．计算机控制机器零件根据适用的范围又分为通用零件和专用零件两类。

构件可以是一个零件，也可以是几个零件的刚性组合。

机构是由许多构件组合而成，各构件之间具有确定的相对运动。

最简单的机器中包含一个机构。

构则没有这种功能。

“机械”一词为机器和机构的统称。

按设备用途分类1．动力机械23．金属成型机床，如锻压、锻造机械。

4．交通运输机械567．农业机械8910按使用性质分类：1．生产用；2．非生产用；3．租出；4．融资租入；5．未使用；6．不需用机器的生产过程1．各种生产服务过程2．生产技术设备过程3．毛坯制造过程4．零件的加工过程5．产品的装配过程工艺过程包括：1．毛坯制造过程2．零件的加工过程3．产品的装配过程程成为工艺过程。

过程。

工艺过程是由一系列的工序组合而成。

一部分工艺过程。

（机床床身、机架、活塞环等）压力加工的主要生产方法有锻造和冲压。

钢的始锻温度为1200℃左右，终锻温度为800℃左右。

锻造可分为自由锻造和模型锻造（简称模锻）。

自由锻造精度低，生产率不高，适用于单件、小批生产、形状简单的零件，如轴类零件、齿轮坯等。

第一章机器的组成与制造第一节机器的组成一、按功能分析机器的组成按功能分析，机器有动力、传动、工作和控制四个部分组成。

(一)动力部分;将非机械能转换为机械能并给机器提供动力。

一次动力机：将自然界的一次能源直接转化为机械能，如水轮机和内燃机等。

二次动力机：将二次能源，如电能转化为机械能，如电动机。

常用的动力机有电动机和内燃机。

(二) 传动部分;将原动机提供的机械能以动力和运动的形式传递给工作部分。

(三)工作部分;工作部分是直接完成机器预定功能的部分，如车床的刀架;车辆的车厢都是工作部分;同时，工作部分也是机器设备区分的主要依据。

机器其动力部分，传动部分大致相同而工作部分不同，则用途、性能不同便成为不同的机器。

如汽车、拖拉机、轮船等。

(四) 控制部分。

二、按结构分析机器的组成从结构上来说，机器都是有零件、构件和机构组成的。

①零件-机器的制造单元。

分类：专用零件：如某机器中的轴、内燃机凸轮。

通用零件：如螺母、螺栓。

②构件-机器的运动单元，它是一个或几个零件的组合。

③机构-起传递运动或变换运动方式的作用。

是由许多构件组合而成，各构件之间具有确定的相对运动。

机器和机构一样，由若干构件组成，各个构件之间具有确定的相对运动，能实现运动和动力的传递。

机器与机构的区别：机器能实现能量的转换或代替人的劳动去做有用的机械功。

第二节机械工程常用材料一、材料的分类(一)按照材料的组成分类材料按照组成可以分为金属材料和非金属材料。

其中，金属材料又可以分为黑色金属及其合金材料;非金属材料包括无机非金属材料与有机高分子材料。

(二)按照材料的应用分类材料按照应用可分为结构材料(以力学性能为主)和功能材料(具有特异的物理化学性质)。

二、常用的工程材料(一)黑色金属黑色金属指钢和以铁为主的合金，包括碳素钢、合金钢和铸铁。

(二)有色金属有色金属指非铁金属及其合金，包括铜合金、铝合金、钛合金等。

(三)非金属材料非金属材料包括工程塑料、橡胶、人工合成矿物。

2012年《机电设备评估基础》讲义目录前言 (4)第一章机器的组成与制造 (6)第一节机器的组成 (6)第二节机器制造基本过程 (7)第三节零件加工质量 (10)第四节生产纲领和生产类型 (14)第五节机器制造工艺过程的技术经济分析 (15)第二章机械传动与液压传动 (16)第一节机械传动 (16)第二节液压传动 (21)第三节交流电动机及其控制 (29)第四节直流电动机及其电力拖动运行 (41)第三章金属切屑机床 (44)第一节机床概论 (44)第二节车床 (50)第三节钻床、镗床 (53)第四节刨床、插床和拉床 (55)第五节铣床 (57)第六节磨床 (59)第七节特种加工机床 (61)第八节数控机床 (63)第九节工业机器人 (67)第十节机械加工生产线 (68)第四章其他常见机电设备 (69)第一节内燃机 (69)第二节金属熔炼设备 (75)第三节金属压力加工设备 (77)第四节压力容器 (81)第五节锅炉 (84)第六节起重机械 (86)第七节变压器 (90)第五章机器设备的经济管理 (94)第一节概述 (94)第二节设备寿命周期费用 (95)第三节设备磨损与补偿 (95)第四节设备维修的经济管理与分析 (96)第五节设备更新的经济分析 (98)第六节设备技术改造的经济分析 (99)第七节设备的报废 (100)第八节设备管理的主要技术经济指标 (101)第六章机器设备寿命估算 (103)第一节概述 (103)第二节磨损寿命 (103)第三节疲劳寿命理论及应用 (105)第四节损伤零件寿命估算 (111)第七章设备状态监测与故障诊断技术 (115)第一节概述 (115)第二节设备故障诊断技术及其实施过程 (116)第三节设备故障诊断常用的方法 (118)第八章机器设备的质量检验及试验 (126)第一节机器设备质量评定的主要内容 (126)第二节金属切削机床质量评定及试验 (127)第三节内燃机质量评定及检验 (130)第四节压力容器、锅炉的检验及试验 (132)第五节起重机的检验与试验 (135)前言一、科目特色1、大部分是理工科知识；2、记忆性知识相对较多。

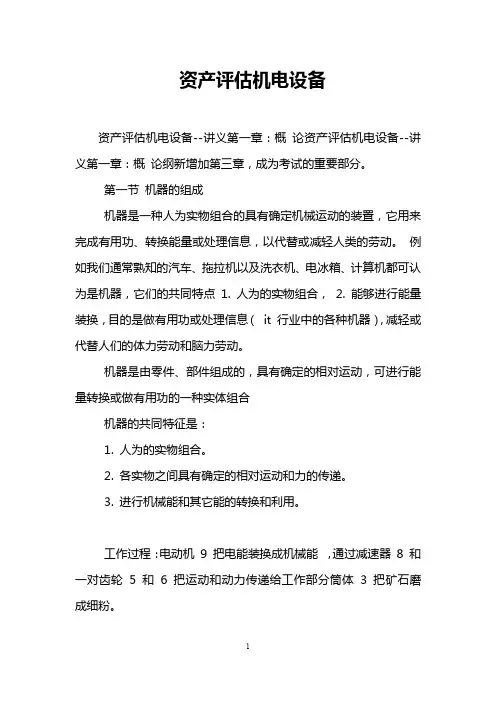

资产评估机电设备资产评估机电设备--讲义第一章：概论资产评估机电设备--讲义第一章：概论纲新增加第三章，成为考试的重要部分。

第一节机器的组成机器是一种人为实物组合的具有确定机械运动的装置，它用来完成有用功、转换能量或处理信息，以代替或减轻人类的劳动。

例如我们通常熟知的汽车、拖拉机以及洗衣机、电冰箱、计算机都可认为是机器，它们的共同特点1. 人为的实物组合，2. 能够进行能量装换，目的是做有用功或处理信息（it 行业中的各种机器），减轻或代替人们的体力劳动和脑力劳动。

机器是由零件、部件组成的，具有确定的相对运动，可进行能量转换或做有用功的一种实体组合机器的共同特征是：1. 人为的实物组合。

2. 各实物之间具有确定的相对运动和力的传递。

3. 进行机械能和其它能的转换和利用。

工作过程：电动机9 把电能装换成机械能，通过减速器8 和一对齿轮5 和6 把运动和动力传递给工作部分筒体3 把矿石磨成细粉。

工作过程：电动机1 把电能转换成机械能，通过带传动、齿轮传动和导杆机构把运动和动力传递给滑枕，滑枕带动刨刀做往复直线切削组运动，另一套传动系统9 、10 、6 、1 把运动和动力传递给工作台，工作台带动工件做切削运动中的进给运动，两个运动和成的结果就可以把工件加工成所需的平面。

一、按照功能分析机器的组成。

（一）动力部分：将其它形式的能量转变为机械能。

一次动力机：将一次能源直接转化为机械能，例如水轮机、内燃机等。

二次动力机：将二次能源如电能、液体压力能等转化为机械能，如电动机、液压马达等。

常用的动力机有电动机、内燃机、液压马达、气动马达等。

其中，电动机有直流电动机和交流电动机。

交流电动机又分为三相异步电动机和同步电动机。

三相交流异步电动机分为鼠笼式和绕线式两类，其中鼠笼式交流异步电动机由于结构简单、容易维护、价格低廉，而得到广泛应用。

（二）传动部分：介于动力部分和工作部分之间的中间装置，将动力部分提供的机械能以动力和运动的形式，传递给工作部分。
