坡屋顶构造2

三、中国古建筑的结构1.屋顶：屋顶是我国传统建筑造型中非常重要的一部分，总的来说，从古至今的古建筑的造型的重点都是屋顶，只是在不同的历史时期呈现出不同的形态而已，或者也可以说成熟与不成熟的形态罢了。

我国古建筑的屋顶造型非常之丰富，其中等级低的有：卷棚顶、硬山顶、悬山顶，等级高的有庑殿顶、歇山顶。

此外还有攒尖顶、扇形顶、盔顶、盝顶、勾连搭顶、平顶、穹窿顶、十字顶等特殊形式。

庑殿顶、歇山顶、攒尖顶又有单檐、重檐之别。

攒尖顶则有圆形、方形、六边形、八边形等变化形式。

总之；我国古建筑屋顶式样丰富，屋顶的装饰也是各式各样.屋顶的式样有高低之分，屋顶的装饰也有高低之分。

（1）硬山式屋顶硬山式屋顶有一条正脊和四条垂脊，只有前后两坡，而且屋顶在山墙墙头处与山墙平，没有伸出部分，山墙裸露无变化。

最大的特点是朴素简单。

他是等级比较低的一种形式的屋顶，因此，屋面都是使用青瓦，而且是板瓦，不能使用筒瓦，更不能使用琉璃瓦。

在宋代修撰的《营造法式》里没有相关记载，现存宋代遗物中也不得存见，推想在宋代时，还没有硬山式这种屋顶形式。

（2）悬山式屋顶和硬山式屋顶一样，有一条正脊和四条垂脊。

和硬山式屋顶不一样的是，悬山式屋顶在两侧靠山墙处得屋顶是挑出山墙以外的。

这部分伸出山墙以外的屋顶是由下方伸出的桁（檩）条所承托的。

所以，悬山顶不仅有前檐和后檐的出挑，而且两侧也是出檐，因而“悬山”又称“挑山”。

悬山式式两面坡屋顶的早期的做法。

不过全国比较重要的建筑没有悬山式的做法，特别是唐代以前尤为少见。

（3）歇山式屋顶歇山式屋顶有一条正脊，四条垂脊和四条戗脊。

歇山式屋顶不再像硬山式和悬山式那样，而是正脊比两端的山墙距离较短，因而是在正脊和两端垂脊之间形成以个垂直三角形区域，称为“山花”，山花的下面是梯形的屋面将正脊的两端的山墙覆盖。

从目前资料看来：歇山式屋顶最早见于汉厥石刻，并且早期的歇山顶较小，直到明清的官式做法中才出现了大歇山。

尽管早期的歇山顶并不大，但是，硬山顶、悬山顶相比，等级还算是较高的。

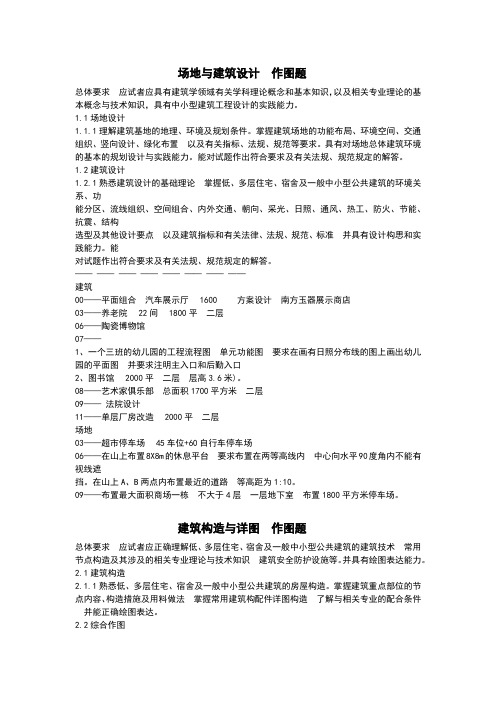

场地与建筑设计 作图题总体要求 应试者应具有建筑学领域有关学科理论概念和基本知识，以及相关专业理论的基本概念与技术知识，具有中小型建筑工程设计的实践能力。

1.1场地设计1.1.1理解建筑基地的地理、环境及规划条件。

掌握建筑场地的功能布局、环境空间、交通组织、竖向设计、绿化布置 以及有关指标、法规、规范等要求。

具有对场地总体建筑环境的基本的规划设计与实践能力。

能对试题作出符合要求及有关法规、规范规定的解答。

1.2建筑设计1.2.1熟悉建筑设计的基础理论 掌握低、多层住宅、宿舍及一般中小型公共建筑的环境关系、功能分区、流线组织、空间组合、内外交通、朝向、采光、日照、通风、热工、防火、节能、抗震、结构选型及其他设计要点 以及建筑指标和有关法律、法规、规范、标准 并具有设计构思和实践能力。

能对试题作出符合要求及有关法规、规范规定的解答。

————————————————建筑00——平面组合 汽车展示厅 1600 方案设计 南方玉器展示商店03——养老院 22间 1800平 二层06——陶瓷博物馆07——1、一个三班的幼儿园的工程流程图 单元功能图 要求在画有日照分布线的图上画出幼儿园的平面图 并要求注明主入口和后勤入口2、图书馆 2000平 二层 层高3.6米)。

08——艺术家俱乐部 总面积1700平方米 二层09——法院设计11——单层厂房改造 2000平 二层场地03——超市停车场 45车位+60自行车停车场06——在山上布置8X8m的休息平台 要求布置在两等高线内 中心向水平90度角内不能有视线遮挡。

在山上A、B两点内布置最近的道路 等高距为1:10。

09——布置最大面积商场一栋 不大于4层 一层地下室 布置1800平方米停车场。

建筑构造与详图 作图题总体要求 应试者应正确理解低、多层住宅、宿舍及一般中小型公共建筑的建筑技术 常用节点构造及其涉及的相关专业理论与技术知识 建筑安全防护设施等。

并具有绘图表达能力。

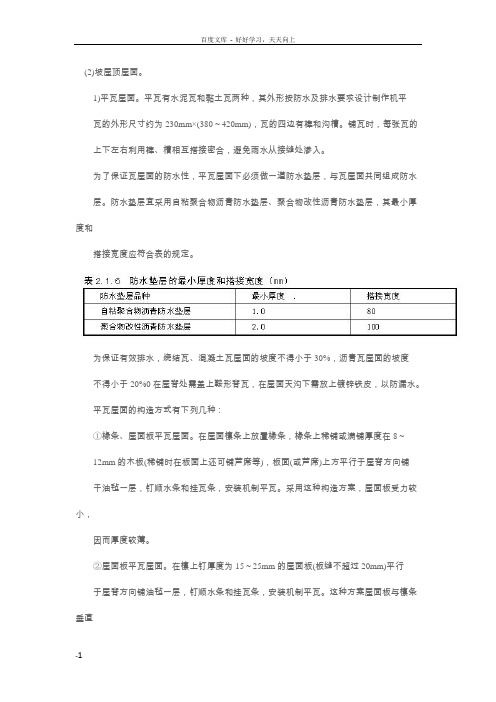

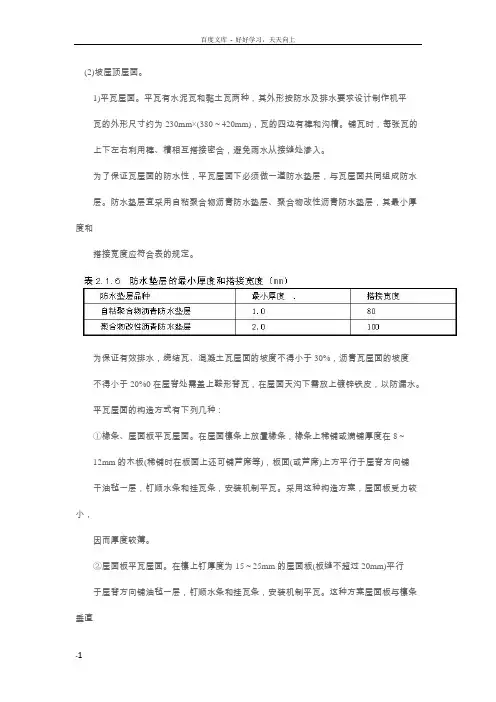

(2)坡屋顶屋面。

1)平瓦屋面。

平瓦有水泥瓦和黏土瓦两种，其外形按防水及排水要求设计制作机平瓦的外形尺寸约为230mm×(380～420mm)，瓦的四边有榫和沟槽。

铺瓦时，每张瓦的上下左右利用榫、槽相互搭接密合，避免雨水从接缝处渗入。

为了保证瓦屋面的防水性，平瓦屋面下必须做一道防水垫层，与瓦屋面共同组成防水层。

防水垫层宜采用自粘聚合物沥青防水垫层、聚合物改性沥青防水垫层，其最小厚度和搭接宽度应符合表的规定。

为保证有效排水，烧结瓦、混凝土瓦屋面的坡度不得小于30%，沥青瓦屋面的坡度不得小于20%0在屋脊处需盖上鞍形脊瓦，在屋面天沟下需放上镀锌铁皮，以防漏水。

平瓦屋面的构造方式有下列几种：①椽条、屋面板平瓦屋面。

在屋面檩条上放置椽条，椽条上稀铺或满铺厚度在8～12mm的木板(稀铺时在板面上还可铺芦席等)，板面(或芦席)上方平行于屋脊方向铺干油毡一层，钉顺水条和挂瓦条，安装机制平瓦。

采用这种构造方案，屋面板受力较小，因而厚度较薄。

②屋面板平瓦屋面。

在檩上钉厚度为15～25mm的屋面板(板缝不超过20mm)平行于屋脊方向铺油毡一层，钉顺水条和挂瓦条，安装机制平瓦。

这种方案屋面板与檩条垂直布置，为受力构件因而厚度较大。

③冷摊瓦屋面。

这是一种构造简单的瓦屋面，在檩条上钉上断面35mm×60mm、中距500mm的椽条，在椽条上钉挂瓦条(注意挂瓦条间距符合瓦的标志长度)，在挂瓦条上直接铺瓦。

由于构造简单，冷摊瓦屋面只用于简易或临时建筑。

2)波形瓦屋面。

波形瓦屋面包括水泥石棉波形瓦、钢丝网水泥瓦、玻璃钢瓦、钙塑瓦、金属钢板瓦、石棉菱苦土瓦等。

根据波形瓦的波浪大小又可分为大波瓦、中波瓦和小波瓦三种。

波形瓦具有重量轻，耐火性能好等优点，但易折断破碎，强度较低。

3)小青瓦屋面。

小青瓦屋面在我国传统房屋中采用较多，目前有些地方仍然采用。

小青瓦断面呈弧形，尺寸及规格不统一。

铺设时分别将小青瓦仰俯铺排，覆盖成垅。

为控制板厚，雁形板 翼板宽度b一般宜控制在4m 以下， 当L≤12m时，可取b=2m， t=50mm， 当12m<L ≤ 21m时，可取 b=2~3m,t=50~80mm， 当 20<L≤27m时，可取b=3m， t=80mm， 当27<L≤36m时，可取 b=4m， t=80~100mm。
五、雁形板的工程实例
顺剪力，为偏心受拉构件。受力与计算同 筒壳结构。
四、双曲扁壳的优缺点：

1.优点： A.矢高小－结构空间小 B.保持双曲－这是壳体发展的必然趋向 C.施工方便－与球壳相比 D.平面适应性有所改变－能用于矩形平面 E.造型美观－外形美观，内部素雅大方、名朗 宽敞 F.能达到无拉力状态－充分利用砖或混凝土抗 压强度，合理用材，材尽其用。 2.缺点：模板仍然不能使用直料。
第六节
折板
定义：由许多薄平板，以 一定角度相互整体联接而 成的空间结构体系。 一、折板的组成及其作用 1.组成：折板结构与 筒壳相似。一般由折 板、边梁、和横隔三 部分组成。对于多波 预制折板，也可以靠 转折处的边棱代替边梁。
小试验
用书做两个支座，找一张纸放在书上，用
手压 把纸折成许多小片，同样放在书上
1） 中央区：主要承受双向轴压力，按构造配筋 ，洞口
开在此区 主要承受正弯矩，壳体下表面受拉，布置 2） 边缘区：钢筋；壳体越高越薄，弯矩越小，弯矩作 用区越小 主要承受顺剪力， 3） 四角区：主应力为拉力——配45度斜筋 主应力为压力——局部增大混凝土厚度
2.横隔：边缘构件主要承受壳板边缘传来的
轴向应力呈三角形分布，屋脊处为零，支 座处最大，水平分力使得下弦杆受拉。
三、受力特点
1、扭壳的壳板 •只有顺剪力 平行于直纹方向

国家开放大学一网一平台电大《建筑构造》形考任务2及3网考题库答案形考任务21 .在非砖混结构中，墙体可能是承重构件，也可能是围护构件。

正确答案：对2 .加气混凝土砌块多用于承重墙及框架结构的填充墙。

正确答案：错3 .石材墙主要用于山区或石材产区的低层建筑中。

正确答案：对4 .墙体设计时，在热工方面没有具体要求。

正确答案：错5 .隔墙是填充墙的一种特殊形式。

正确答案：错6 .为保证墙体的耐久性，满足各构件的使用功能要求及墙体与其他构件的连接，应在相应的位置进行构造处理，这就是墙体的细部构造。

正确答案：对7 .砖墙的细部构造主要包括墙脚（勒脚、墙身防潮层、踢脚、散水等）、窗台、过梁、墙身加固措施等。

正确答案：对8 .勒脚是内墙身接近室外地面处的表面保护和饰面处理部分。

正确答案：错9 .在墙身中设置防潮层的作用是提高建筑物的耐久性，保持室内干燥卫生。

正确答案：对10 .墙体水平防潮层选用的材料有防水卷材（油毡）、防水砂浆和配筋细石混凝土。

正确答案：对I1根据幕墙玻璃和结构框架的不同构造方式和组合形式，又可分为明框式、半隐框式和隐框式三种。

正确答案：对12 .外挂墙板与主体结构应采用合理的连接节点，以保证荷载传递路径简捷，符合结构的计算假定。

13 .作为水平方向的分隔构件，楼板层需要具有一定的防火、隔声和防潮、防水能力。

正确答案：错14 .木楼板具有自重轻、构造简单、耐火、耐久、隔声等优点，但为节约木材，目前已很少采用。

正确答案：错15 .钢筋混凝土楼板强度高，刚度好，有较强的耐久性能和防火性能，具有良好的可塑性，便于工业化生产和机械化施工，是目前我国房屋建筑中广泛采用的一种楼板形式。

正确答案：对16 .压型钢板组合楼板主要用于大空间、高层民用建筑和大跨度工业厂房中。

正确答案：对17 .楼地层设计时，只需考虑安全要求，不用考虑经济要求。

正确答案：错18 .预制钢筋混凝土楼板是指在预制构件加工厂或施工现场外预先制做，然后再运到施工现场装配而成的钢筋混凝土楼板。

房屋建筑学——第十章屋顶构造
檐口断面图
土木工程学院
屋顶平面图
房屋建筑学——第十章屋顶构造
暗暗管管外外排排水水
明装的雨水管有损建筑立面，故在一些重要的公共 建筑中，雨水管常采取暗装的方式，把雨水管隐藏在假 柱或空心墙中。假柱可以处理成建筑立面上的竖线条。
土木工程学院
房屋建筑学——第十章屋顶构造
3、有组织排水
土木工程学院
房屋建筑学——第十章屋顶构造
本节结束 同学们再见！
土木工程学院
平屋顶无组织排水
坡屋顶无组织排水
土木工程学院
房屋建筑学——第十章屋顶构造
钢板瓦屋面无组织排水 土木工程学院
瓦屋面无组织排水
房屋建筑学——第十章屋顶构造
2）、有组织排水
定义：雨水经由天沟 檐沟
（檐沟）、雨水口、
雨水管等排水装置引
雨水
导至地面或地下管沟
管
的排水方式。
分类：外排水、内排 水
排水系统:屋面、檐沟、雨水斗、落水管
屋顶平面图设计（加排水设计）
5、画雨水口位置、纵向天沟及坡度、分水线
3%
1/2
0.5~1% 土木工程学院
18~24m
房屋建筑学——第十章屋顶构造
屋顶平面图设计（加排水设计）
5、画雨水口位置、纵向天沟及坡度、分水线
3%
1/2
0.5~1% 土木工程学院
18~24m
房屋建筑学——第十章屋顶构造
总结
四、屋顶排水设计 1、屋顶的坡度选择 2、屋顶的排水方式 3、屋顶有组织排水 4、屋顶排水组织（屋顶平面图设计）
有组织排水。
土木工程学院
房屋建筑学——第十章屋顶构造
4、屋面排水组织

坡屋顶构造分析范文坡屋顶是一种常见的屋顶结构形式，广泛应用于住宅、商业建筑和公共建筑。

它由一系列的斜坡构成，这些斜坡通常以方向角度和坡度来描述。

在这篇文章中，我们将对坡屋顶的构造进行分析。

首先，坡屋顶由以下几个主要部分组成：1.屋顶覆盖材料：坡屋顶的覆盖材料可以是多种多样的，例如瓦片、铁皮、沥青瓦等。

这些材料的选择主要受到建筑风格、预算和气候等因素的影响。

2.屋面支撑结构：坡屋顶的支撑结构由梁、柱和框架等组件组成。

这些结构通常由木材、钢材或混凝土构成。

其目的是为了承载屋面的重量以及各种外部荷载，如雨水、积雪等。

3.屋脊：屋脊是坡屋顶最高点的线性结构。

它用于覆盖和保护屋顶的接缝，并起到防水和防风的作用。

屋脊通常由覆盖材料、屋脊瓦和屋脊线条等组成。

4.屋檐：屋檐是坡屋顶的边缘部分，用于将雨水导向屋外，以避免水渗透到建筑物内部。

屋檐的形状和长度可以根据建筑的需求和设计风格进行调整。

在坡屋顶的施工过程中，需要注意以下几点：1.屋脊和屋檐的防水处理：由于屋脊和屋檐是屋顶最容易渗水的部分，因此在施工过程中需要进行严密的防水处理。

可采用沥青防水材料、防水薄膜等方法来确保屋面的防水性能。

2.斜坡的坡度和方向：坡屋顶的坡度和方向对于屋顶的排水和抗风能力至关重要。

一般来说，坡屋顶的坡度应该在5%至15%之间，以确保足够的排水能力。

此外，根据当地的气候和风向确定坡屋顶的方向，以充分利用自然风力对屋面的冲洗和降温作用。

3.屋面结构的稳定性：在设计和施工过程中，需要确保屋面结构的稳定性，以应对外部荷载的影响，如风力、雪重等。

结构的稳定性可以通过增加梁、柱和连接件的数量和强度来实现，并且适当的斜撑和支撑也是非常重要的。

最后，坡屋顶是一种经典而实用的屋顶结构形式，在建筑设计和施工中扮演着重要的角色。

通过合理的构造设计和施工管理，可以确保坡屋顶具有良好的隔热、排水和抗风能力，为建筑物提供持久稳定的保护。

（2）先确定面宽：事先确定单间的面宽，或 确定通面宽和单间数，反求斗口的大小。 如面宽5米（15尺）明间取4攒斗拱数（加 一柱头科斗拱共五攒），确定斗口大小。 计算方法： 15尺/5攒=3尺/每攒；3尺/11份≈2.7寸 此 情况取斗口尺寸为3寸或2.5寸，由于斗拱攒 当不是斗口的整11倍数，可调整横拱子的长 度（与则列中规定的6.2斗口、7.2斗口、9.2 斗口略有出入）。仿古新建筑可以用厘米计 算（清代营造尺寸1尺=32厘米），但要考虑 现有木材料的规格，以防用料浪费。
面 阔 与 进 深 平 面 示 意 图
通面阔：建筑物两尽端柱间轴线距离（多个单间面 宽之和）。 通进深：建筑物进深方向两尽端柱间轴线距离（多 个单间进深之和）。 （一）面宽的确定 1、大式斗拱建筑面宽的确定 通常用两种方法： （1）按斗拱攒数定面宽：每攒档斗拱尺寸取十一 份斗口数。如斗口取二寸五，每攒斗拱尺寸为二 尺七寸五分。 面宽=斗拱攒数×平身科每攒档斗拱尺寸+2×0.5 柱头科每攒斗拱尺寸 明间取偶数斗拱（即空当坐中），次间收一攒 斗拱（或为明间的8/10），梢间同次间或再收一 攒斗拱。
2、小式建筑面宽确定：考虑使用功能和材 料尺度，面宽尺寸不能大于大式建筑。 （二）进深的确定 首先考虑使用功能，其次考虑用材合理， 还要考虑空间比例适当。进深的确定也分 为大式和小式建筑。 大式斗拱建筑按面宽的两种方法确定进深， 庑殿、歇山山面通进深取二至三间房进深 不等。 小式建筑常取五檩四步架进深尺度，七檩 梁架常通过设前后廊解决进深问题。
（二）下出：即台明出沿，由檐柱中心延出至 台明外沿边的长度称下出。 小式建筑：下出取4/5上檐出或檐柱径的2.4 倍；台明高取柱高的1/5或2倍柱径。 大式建筑：下出取上檐出3/4。台明高取挑 尖梁下皮至台明上皮高的1/4。 （三）回水：下出小于上出，二者之间的差叫 回水。

（1）庑殿顶：屋面四坡五脊。前后两坡相交 ）庑殿顶：屋面四坡五脊。 形成横向正脊，左右两坡与前后坡相交， 形成横向正脊，左右两坡与前后坡相交，形 成自正脊两端斜向延伸到四个屋角的四条垂 屋格向上徽翘，四面坡略有凹形弧度。 脊。屋格向上徽翘，四面坡略有凹形弧度。
右图： 右图： 故宫午门
返回
庑殿顶
（2）硬山顶：屋面以中间横向正脊为界分前 ）硬山顶： 后两面坡，左右两面山墙或与屋面平齐， 后两面坡，左右两面山墙或与屋面平齐，或 高出屋面。高出的山墙称风火山墙, 高出屋面。高出的山墙称风火山墙 其主要作 用是防止火灾发生时，火势顺房蔓延。 用是防止火灾发生时，火势顺房蔓延。外形 颇具风格。 颇具风格。
（4）歇山顶：四面斜坡的屋面上部转折成垂 ）歇山顶： 直的三角形墙面。有一条正脊、四条垂脊， 直的三角形墙面。有一条正脊、四条垂脊， 四条依脊组成，所以又称九脊顶。 四条依脊组成，所以又称九脊顶。
（5）卷棚顶：整体外貌与悬山一样， 唯一的 ）卷棚顶：整体外貌与悬山一样， 区别是没有明显的正脊， 区别是没有明显的正脊，屋面前坡于脊部呈 弧形滚向后坡。 弧形滚向后坡。卷棚顶颇具一种曲线所独有 的阴柔之美。 的阴柔之美。
传统的梁架支承系统的坡屋顶
Hale Waihona Puke 坡屋顶坡度的形成及屋面支承系统
山墙支承坡屋顶
屋架支承坡屋顶
坡屋顶坡度的形成及屋面支承系统
梁架与屋架支承坡屋顶（特例） 梁架与屋架支承坡屋顶（特例）
檩条
砌筑山墙
山墙找坡示意
椽式系统实例
坡屋顶坡度的形成及屋面支承系统
■空间结构支承屋顶
2. 坡屋顶的屋面板 ① 不需基层屋面板，采用不透水或是具有 构造自防水功能的成品构件，直接安装 在屋面结构支承构件上面形成屋面 。 ② 先铺设各类基层屋面板后，再在其上面 做防水及隔热、保温等相关构造层次。

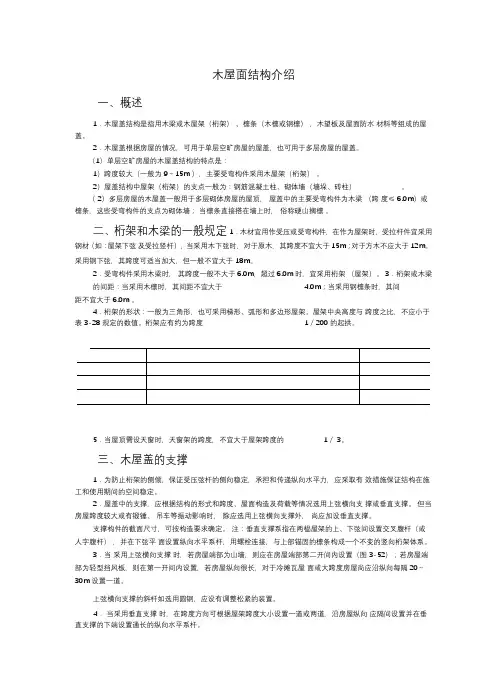

木屋面结构介绍一、概述1．木屋盖结构是指用木梁或木屋架（桁架）、檩条（木檩或钢檩），木望板及屋面防水材料等组成的屋盖。

2．木屋盖根据房屋的情况，可用于单层空旷房屋的屋盖，也可用于多层房屋的屋盖。

（1）单层空旷房屋的木屋盖结构的特点是：1）跨度较大（一般为9～15m ），主要受弯构件采用木屋架（桁架）。

2）屋盖结构中屋架（桁架）的支点一般为：钢筋混凝土柱、砌体墙（墙垛、砖柱）。

（2）多层房屋的木屋盖一般用于多层砌体房屋的屋顶，屋盖中的主要受弯构件为木梁（跨度≤ 6.0m）或檩条，这些受弯构件的支点为砌体墙；当檩条直接搭在墙上时，俗称硬山搁檩。

二、桁架和木梁的一般规定1．木材宜用作受压或受弯构件，在作为屋架时，受拉杆件宜采用钢材（如：屋架下弦及受拉竖杆），当采用木下弦时，对于原木，其跨度不宜大于15m；对于方木不应大于12m。

采用钢下弦，其跨度可适当加大，但一般不宜大于18m。

2．受弯构件采用木梁时，其跨度一般不大于6.0m，超过6.0m 时，宜采用桁架（屋架）。

3．桁架或木梁的间距：当采用木檩时，其间距不宜大于 4.0m；当采用钢檩条时，其间距不宜大于6.0m 。

4．桁架的形状：一般为三角形，也可采用梯形、弧形和多边形屋架。

屋架中央高度与跨度之比，不应小于表3-28 规定的数值。

桁架应有约为跨度1／200 的起拱。

5．当屋顶需设天窗时，天窗架的跨度，不宜大于屋架跨度的1／3。

三、木屋盖的支撑1．为防止桁架的侧倾，保证受压弦杆的侧向稳定，承担和传递纵向水平力，应采取有效措施保证结构在施工和使用期间的空间稳定。

2．屋盖中的支撑，应根据结构的形式和跨度、屋面构造及荷载等情况选用上弦横向支撑或垂直支撑。

但当房屋跨度较大或有锻锤、吊车等振动影响时，除应选用上弦横向支撑外，尚应加设垂直支撑。

支撑构件的截面尺寸，可按构造要求确定。

注：垂直支撑系指在两榀屋架的上、下弦间设置交叉腹杆（或人字腹杆），并在下弦平面设置纵向水平系杆，用螺栓连接，与上部锚固的檩条构成一个不变的竖向桁架体系。

（八)屋顶屋顶（从下到上）主要由结构层、找坡层、隔热层(保温层）、找平层、结合层、防水层、保护层等部分组成.1．屋顶的类型（1）平屋顶.平屋顶是指屋面坡度在10％以下的屋顶。

（2)坡屋顶。

坡屋顶是指屋面坡度在10%以上的屋顶。

(3)曲面屋顶。

屋顶为曲面,如球形、悬索形、鞍形等等.2．平屋顶的构造(1)平屋顶的排水。

1)平屋顶起坡方式。

2)平屋顶排水方式。

3)屋面落水管的布置。

F=438D²/H式中：F-单根落水管允许集水面积（水平投影面积，㎡）；D—落水管管径（cm，采用方管时面积可换算）；H-每小时最大降雨量(mm/h，由当地气象部门提供)。

【例】某地H= 145 mm/h，落水管径D=lOOmm，每个落水管允许集水面积为：F=438＊10²/145=302。

07（㎡)若某建筑的屋顶集水面积（屋顶的水平投影面积）为1000㎡,则至少要设置4根落水管.落水管间的距离（天沟内流水距离）以10～15m为宜.当计算间距大于适用距离时，应按适用距离设置落水管；当计算间距小于适用间距时，按计算间距设置落水管。

【2011真题】某建筑物的屋顶集水面积为1800平方米，当地气象记录每小时最大降雨量160mm，拟采用落水管直径为120mm，该建筑物需设置落水管的数量至少为( ）。

A.4根B.5根C。

8根D。

10根【答案】B【解析】每个落水管允许的集水面积为：F=438D²/H=438＊122/160=394。

2㎡，该建筑物需设置落水管的数量：1800/394.2=4。

57取5,故选B.（2)平屋顶柔性防水及构造。

表2.1。

3 屋面防水等级和设防要求1)找平层。

表2。

1.4 找平层厚度及技术要求保温层上的找平层应留设分隔缝，纵横缝的间距不宜大于6m。

分格缝处应铺设带胎体增强材料的空铺附加层，其宽度为200～300mm。

2）结合层。

3)卷材防水屋面.为了防止屋面防水层出现龟裂现象4)涂膜防水屋面。

门式刚架的跨度与柱高应有一定比例，因为柱高的减少将使推力增大。 从推力线来看，对三铰门架最好的形式是高度大于跨度；但对两铰门架来 说，由于跨中弯矩的存在，跨度稍大于高度就成为合理的了。总的来说， 高跨比h／ι＝0.75是比较合理的。
薄腹梁结构
薄腹梁实质上就是梁结构，只不过用于屋盖上。由于跨度 比较大，为了减轻结构自重，截面不用矩形，常用工字形或T 形，因梁腹显得薄故称“薄腹梁”。优点是制作、构造、吊装及 设计等都较简单，梁的高度比桁架小，侧向刚度大，因此可以 降低厂房的高度和不需设置屋面支撑。其缺点是自重较大，故 适用跨度仅为6～8m范围。薄腹梁可做成预应力。
薄壳结构
薄壳结构属空间结构体系。它相当于把双向板平板做成曲板，使曲板的 内力改变为受压为主。薄壳结构是一种形抵抗结构。薄壳结构赖以获得这种 能力的“形”就是曲面。薄壳的结构效能就归功于曲面的曲率和几何特征。
薄壳结构优点是：材料省，自重小，为大跨度提供有利条件；曲板的曲 面多样化，为建筑造型丰富多彩提供创造条件。
缺点是体型复杂，现浇结构费时、费工和模料，施工不便；板厚太小， 结构厚度和保温隔热均靠这几公分厚的材料，隔热效果不够好，长期日晒雨 淋易开裂；壳板天棚的曲面容易引起室内声音反射和混响，对音响效果要求 高的大会堂、体育馆、影剧院等建筑不适宜采用。
薄壳结构实例
球面壳
圆柱壳
双曲扁壳
折结构
幕结构 薄壳的形式
对于很好的超高层房屋，尤其是办公楼一类的建筑，采用 另一种体系──筒中筒结构。筒中筒结构由剪力墙组成的内筒和 与之相互作用的外筒（以密排柱和肩梁形成的框架筒）组成。
各种筒式结构
(a)框架内单筒结构 (b)单筒外移式框架单筒结构 (c)框架外单筒结构 (d)筒中筒 (e)组成筒

钢筋混凝土坡屋面节点构造
1.纵墙挑檐构造 2.纵墙挑檐沟构造
硬山封檐构造
出山泛水构造
屋脊(正脊、平脊)构造
斜脊构造
屋面泛水构造
斜天沟构造
坡屋顶的保温隔热
1.坡屋顶的保温
(1)保温层设在防水卷材上面。 (2)保温层设在吊顶棚上面。
坡屋顶的保温与透气
2.坡屋顶的通风隔热
在坡屋顶上设进气口和排气口(或屋顶窗)，利用 屋顶内外的热压差和迎风面的压力差形成自然通风。
坡屋面各部位名称
坡屋顶的组成
1.屋面层(各种瓦材及挂瓦件等)
2.承重结构(横墙、屋架、檩条、钢筋混凝土梁板等) 3.保温隔热层 4.顶棚层
坡屋顶的结构形式与屋面层
1.山墙支承结构(硬山搁檩)
横墙(山墙)砌筑成山尖形，檩条搁在山墙上
形成坡屋顶结构。
2.屋架支承形式
将三角形或梯形的屋架搁在纵墙上，檩条搁在 屋架上形成坡屋顶结构。
3.平瓦屋面层构造
——冷滩瓦屋面、木望板瓦屋面。
Байду номын сангаас
预制挂瓦板平瓦屋面
——在山墙或屋架上搁置挂瓦板，挂瓦板上挂平瓦。
预应力屋面板屋面
——在屋架上搁置预应力屋面板，屋面板上铺贴瓦材或卷材
防水层。若为自防水构件，只需处理缝隙防水。
预应力槽形板
预应力自防水F形板屋面
现浇钢筋混凝土坡屋面构造
用钢筋混凝土浇筑坡屋顶梁板，板面上做防水卷材层再贴 挂各种瓦材和面砖。

建筑构造设计（卷B）一填空题：1、当墙身两侧室内地面标高有高差时，为避免墙身受潮，常在室内地面处设二道防潮层，并在靠土的垂直墙面设一道垂直防潮层。

2、常用的过梁构造形式有砖砌平拱过梁、钢筋混凝土过梁和砖过梁三种。

3、当建筑物为框架结构时，建筑物上部的荷载是通过梁、板、柱传递给基础的。

4、建筑的类型在宏观上习惯分为民用建筑、工业建筑和农业建筑。

5、楼板层除了需要有足够的承载力和刚度，还应具有隔声好、防渗漏。

6、屋顶是建筑物最上部的承重和围护构件，屋顶应具有足够的承载力，并能满足防水、排水、保温、隔热、耐久等要求。

7、影响建筑构造的主要因素：1、外界因素2、建筑技术因素3、经济因素4、艺术因素8、建筑构造的设计原则是1、必须满足建筑使用功能要求2、必须有利于结构安全3、适应工业化需要4、必须满足建筑经济的综合效益5、应符合现行国家相关的标准与规范的规定9、天然地基应具有以下要求：1、地基应具有足够的承载力2、地基应有均匀压缩变形的能力。

3、地基应具有防止产生滑坡、倾斜方面的。

4、地基应具有抵御地震、爆破等动力荷载的能力。

10、当地基土有冻胀现象时，基础应埋置在冰冻线_以下，约200mm的地方。

11、刚性基础受刚性角限制，砖基础的刚性角一般控制在26°—33°，混凝土的刚性角则应小于45°的范围内。

12、屋顶的外形有平屋顶、坡屋顶和其他类型。

13、屋顶的有组织排水方式有女儿墙排水和挑檐排水两种形式。

14、楼层板的构造可分为楼板、顶棚、楼面三部分组成。

15、横墙承重主要用于小开间、开间整齐的砖混结构。

纵墙承重主要用于大开间的砖混结构。

纵横墙承重主要用于开建比较灵活的砖混结构。

内框架结构主要用于室内需要大空间的建筑。

二、选择题1、你所在学校教学楼属于21）商业建筑2）文教建筑3）居住建筑2、你上课的教室是属于21）纵墙承重结构2）框架结构3）现浇结构4）砖混结构3、预置过梁的长度应大于门、窗洞口尺寸 2 。

建筑构造21、除住宅建筑之外的民用建筑高度大于（）为高层建筑（不包括单层主体建筑），建筑总高度大于（）时为超高层建筑。

——[单选题]A 16m，20层B 16m，40层C 24m，100 层D 24m，100m正确答案：D2、结构的承重部分为梁柱体系，墙体只起围护和分隔作用，此种建筑结构称为（）。

——[单选题]A 砌体结构B 框架结构C 板墙结构D 空间结构正确答案：B3、一般建筑跨度30m以上的大跨度建筑采用（）结构。

——[单选题]A 砌体B 框架C 板墙D 空间正确答案：D4、建筑物的耐久等级为二级时其耐久年限为（）年，适用于一般性建筑。

——[单选题]A 50～l00B 80～150C 25～50D 15～25正确答案：A5、建筑物的设计使用年限为50年，适用（）。

——[单选题]A 临时性结构B 易于替换的结构构件C 普通房屋和构筑物D 纪念性建筑和特别重要的建筑结构6、耐火等级为二级的多层建筑，其房间隔墙需采用耐火极限（）以上的（）。

——[单选题]A 0. 5小时，难燃烧体B 1小时，难燃烧体C 0. 5小时，非燃烧体D 1小时，非燃烧体正确答案：C7、大型门诊楼属于（）工程等级。

——[单选题]A 特级B 一级C 二级D 三级正确答案：B8、模数60m的数值是（），经常用于（）。

——[单选题]A 60mm，构件截面或缝隙B 600mm，门窗洞口C 6000mm，柱距或开间D 60000mm，建筑总尺寸正确答案：C9、如果需要了解建筑内部的房间分布情况及估算建筑面积，可以查看（）。

——[单选题]A 建筑平面图B 建筑立面图C 建筑剖面图D 建筑详图正确答案：A10、建筑平面图的外部尺寸俗称外三道，其中最里面一道尺寸标注的是（）。

——[单选题]A 房屋的开间、进深B 房屋内墙的厚度和内部门窗洞口尺寸C 房屋水平方向的总长、总宽D 房屋外墙的墙段及门窗洞口尺寸11、下列选项中，不是建筑剖面图所表达的内容的是（）。

（5）保护层
❖ 设置保护层的目的是保护防水层。
❖ 保护层的构造做法应视屋面的利用情况而定。不上人时，改性 沥青卷材防水屋面一般在防水层上撒粒径为3～5mm的小石子 作为保护层，称为绿豆砂保护层；高分子卷材如三元乙丙橡胶 防水屋面等通常是在卷材面上涂刷水溶型或溶剂型浅色保护着 色剂，如氯丁银粉胶等。
❖ 6.2.1.2 结构找坡 ：亦称撑坡，屋顶的结构层根据屋面排水坡度 搁置成倾斜，再铺设防水层等。这种做法不需另加找坡层，荷 载轻、施工简便，造价低，但不另设吊顶棚时，顶面稍有倾斜。 房屋平面凹凸变化时应另加局部垫坡。结构找坡一般适用于屋 面进深较大的建筑。
6.2.2 屋面的常用坡度和坡度范围
❖ 各种屋面的坡度，与屋面材料、地理气候条件、屋顶结构形式、 施工方法、构造组合方式、建筑造型要求以及经济等方面的影 响都有一定的关系。其中屋面覆盖材料的形体尺寸对屋面坡度 形成的关系比较大。一般情况下，屋面覆盖材料的面积越小， 厚度越大，它的屋面排水坡度亦越大。反之，屋面覆盖材料的 面积越大，厚度越薄，则屋面排水坡度就可以较为平坦一些。
6.3.1.3 卷材防水屋面细部构造
❖ 1、泛水构造：屋面与垂直墙面相交处的防水处理。女儿墙、山墙、烟囱、 变形缝等屋面与垂直墙面相交部位，均需做泛水处理，防止交接缝出现漏 水。
❖ 2、挑檐口构造：挑檐口按排水形式分为无组织排水和檐沟外排水两种。 ❖ 3、水落口构造：水落口是用来将屋面雨水排至水落管而在檐口或檐沟开设
❖ 高分子防水卷材具有重量轻(2kg/m2)，使用温度范围
宽(-20～80℃)，耐候性能好，抗拉强度高(2-18.2MPa)，
延伸率大(>450％)等特点，近年来已逐渐在国内的各 种防水工程中得到推广应用。

坡屋顶形式及构成坡屋顶是一种常见的屋顶形式，它广泛应用于住宅、商业建筑和公共建筑中。

坡屋顶的构成有三个主要部分：屋顶桁架、屋顶覆盖材料和屋顶排水系统。

以下是对这些部分的详细解释。

1.屋顶桁架：坡屋顶的桁架是支撑整个屋顶结构的骨架。

它通常由水平的梁和斜面上的斜梁组成。

梁一般位于屋顶的底部，起到了支撑和稳定屋顶的作用。

斜梁则位于梁的上方，它们的斜度决定了屋顶的坡度。

常见的屋顶桁架材料包括木材、钢材和混凝土。

2.屋顶覆盖材料：屋顶覆盖材料是用于覆盖屋顶桁架的材料，以防止水、雨、雪和其他外部元素对屋顶的侵蚀。

常用的屋顶覆盖材料有瓦片、沥青瓦、金属板和屋顶瓦等。

这些覆盖材料通常有耐久性强、防水性好、保温性能优越的特点，能够有效地保护建筑物免受自然环境的侵害。

3.屋顶排水系统：坡屋顶的排水系统主要包括屋顶排水槽、排水管道和排水口等部分。

这些部件的作用是将屋顶上的雨水导向屋顶边缘的排水口，以防止水在屋顶上积聚和渗透进建筑物内部。

排水系统的设计和安装要考虑到屋顶的坡度以及附近的地形和排水条件，以确保屋顶排水的顺畅和有效。

另外，值得一提的是，坡屋顶的形式还包括不同的坡度。

坡度是指屋顶斜面的倾斜程度，可以是陡峭的，也可以是较缓的。

陡峭的坡屋顶有助于快速排水，适用于多雨的地区；而较缓的坡屋顶具有更好的视觉效果，适用于平原地区。

总结起来，坡屋顶的构成主要包括屋顶桁架、屋顶覆盖材料和屋顶排水系统。

屋顶桁架提供支撑和稳定，屋顶覆盖材料用于防水和保护建筑物，屋顶排水系统用于排除屋顶上的雨水。

坡屋顶的形式还可以根据坡度的不同来分类。
