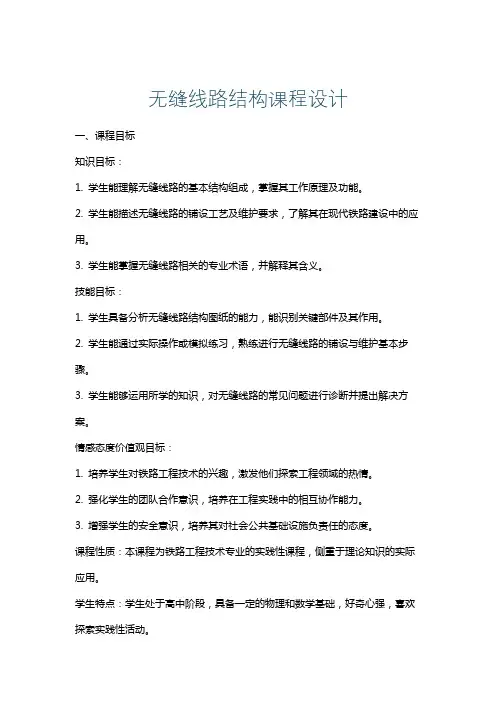

无缝线路结构课程设计一、课程目标知识目标：1. 学生能理解无缝线路的基本结构组成，掌握其工作原理及功能。

2. 学生能描述无缝线路的铺设工艺及维护要求，了解其在现代铁路建设中的应用。

3. 学生能掌握无缝线路相关的专业术语，并解释其含义。

技能目标：1. 学生具备分析无缝线路结构图纸的能力，能识别关键部件及其作用。

2. 学生能通过实际操作或模拟练习，熟练进行无缝线路的铺设与维护基本步骤。

3. 学生能够运用所学的知识，对无缝线路的常见问题进行诊断并提出解决方案。

情感态度价值观目标：1. 培养学生对铁路工程技术的兴趣，激发他们探索工程领域的热情。

2. 强化学生的团队合作意识，培养在工程实践中的相互协作能力。

3. 增强学生的安全意识，培养其对社会公共基础设施负责任的态度。

课程性质：本课程为铁路工程技术专业的实践性课程，侧重于理论知识的实际应用。

学生特点：学生处于高中阶段，具备一定的物理和数学基础，好奇心强，喜欢探索实践性活动。

教学要求：结合学生的认知水平，通过实物演示、模拟操作和案例分析等教学方式，确保学生能够将理论与实践相结合，达到学以致用的教学效果。

通过分解课程目标为具体可操作的学习成果，以便在教学过程中进行有效的指导和评估。

二、教学内容1. 无缝线路结构基础理论：- 无缝线路的定义、分类及其发展历程。

- 无缝线路的组成结构，包括钢轨、扣件、轨枕、道床等。

- 无缝线路的工作原理及优势。

2. 无缝线路的铺设与施工技术：- 铺设工艺流程，包括施工前准备、钢轨焊接、铺设、调整和固定。

- 施工中关键环节的操作要领，如轨缝预留、焊接技术、应力放散等。

- 无缝线路施工质量控制及验收标准。

3. 无缝线路的维护与管理：- 无缝线路的日常检查、养护和维修工作内容。

- 常见病害类型及其成因，如轨缝过大、轨道不平顺等。

- 无缝线路养护维修技术及措施。

4. 案例分析与实操练习：- 分析典型无缝线路工程案例，了解实际工程中的应用。

超长无缝线路设计超长无缝线路不论是在新线或在运营线结合大修铺设，其线路平纵面设计与普通无缝线路设计一样。

超长无缝线路与普通无缝线路不同的是轨条贯通整个区间或区段，其长轨条不可能一次铺成，为此将长轨条分成若干个单元轨条，然后分次焊接联铺入。

一般单元轨条含有胶接接头时，要把胶接接头设置在离单元轨条端200m外。

单元轨条长度多长为合理，需要进行设计。

此外还包括单元轨条的锁定轨温、轨条位移观测桩的设置、道岔区温度纵向力分布、轨道稳定和强度检算等内容。

1、单元轨条长度设计。

超长无缝线路长轨条长度的设计，与普通无缝线路不同，超长无缝线路长轨条的设计是一次铺入长度的设计，即单元铺设长度的设计。

单元轨条长度的合理定量，就是单元铺设长度设计的主要内容。

超长无缝线路单元轨条长度的设计，受施工天窗长短、线路平面条件、铺设技术、铺设方法、焊接技术、轨温变化状态、施工组织、人员素质等诸多因素的制约，同时要考虑到各路局的具体情况和铺设现场存在的问题来确定。

按目前现有的技术能力应以2~2.5km为基数，争取2.5~3.0km。

2．锁定轨温和单元轨条之间焊连温度的选择。

超长无缝线路设计锁定轨温的确定与普通无缝线路的设计方法和原理是一致的，一根轨条同一个设计中和轨温。

但超长无缝线路是由在不同时间铺设的各单元轨条焊连成的，如何保证其全长内温度力均匀是一个关键。

普通无缝线路考虑到铺设实际情况，一般铺设时锁定轨温容许有±5℃变化范围，如果强度和稳定得到保证，在特殊情况可适当放宽到±8℃，但这并不意味着一根轨条的锁定轨温可有这一范围变化。

因此超长无缝线路在各个单元轨条焊接时，从焊接时间上最好选择在设计中和轨温时间，且两相邻单元之间的锁定轨温差小于±5℃内来进行，并在焊接前后采用拉轨机将轨条应力调整均匀。

其最终焊接必须选择在靠近中和轨温的温度下进行，并做好局部应力放散。

3、爬行观测桩和标定轨长的设置。

通过爬行观测桩和标定轨长的观察与换算，分析研究锁定轨温有无变化，钢轨纵向力的分布是否均衡，对超长无缝线路来说是十分重要的。

目录一、简介————————————（1）二、设计参数——————————（2）三、设计内容——————————（5）四、设计总结—————————（13）五、参考文献—————————（14）六、程序设计—————————（14）一、简介（一）、无缝线路锁定轨温及预留轨缝简介无缝线路是当今轨道结构的一项重要新技术，是把标准长度的钢轨焊连而成的长钢轨线路。

它是当今轨道结构的一项重要技术，是与重载、高速铁路相适应的新型轨道结构。

无缝线路是当今轨道结构的最佳选择，世界各国竞相发展。

我国铁路无缝线路的发展，近年来在技术上有很大的进步，在数量上有较快增长。

无缝线路是铁路轨道现代化的重要内容，经济效益显著，在桥梁上铺设无缝线路，可以减轻列车车论对桥梁的冲击，改善列车和桥梁的运营条件，延长设备使用寿命，减少养护维修工作量。

这些优点在行车速度提高时尤为显著。

然而铺设无缝线路是有条件的，主要是考虑气候温度的影响，因为万物都有热胀冷缩的特点，对于无缝钢轨，温度的影响更为明显，只有选择适当的温度（我们称为锁定轨温），才能尽可能的避免这方面的伤害。

锁定轨温一般采用高于本地区的中间轨温。

（二）、设计的目的与意义中和轨温（即无缝线路设计锁定轨温）是无缝线路设计的关键问题，涉及《轨道工程》这门课的主要理论。

该设计目的是通过实际设计，更深入地掌握《铁路轨道》的基本理论，自主练习，将所学知识用于实际的设计中，学以致用。

完成该课程设计的意义在于让所学的知识形成一个系统的体系，加固对知识的理解与应用，逐渐熟悉使用规范，设计手册和查阅参考资料，培养自身分析问题、解决问题和独立工作的能力。

（三）、设计任务（1）收集资料，综合分析。

通过专业书籍及相关学术期刊的学习，了解无缝线路铺设的意义及国内外发展的现状。

并对路基上无缝线路设计的基本原理、方法及步骤有较清楚的了解。

（2）通过计算，确定路基上无缝线路的允许降温幅度。

（3）通过计算，确定路基上无缝线路的允许升温幅度。

无缝线路轨道课程设计一、课程目标知识目标：1. 学生能理解无缝线路轨道的基本概念、组成和分类。

2. 学生掌握无缝线路轨道的铺设原理和施工技术。

3. 学生了解无缝线路轨道的养护与维修方法。

技能目标：1. 学生能够运用所学知识，分析无缝线路轨道的优缺点。

2. 学生通过小组合作，设计简单的无缝线路轨道铺设方案。

3. 学生能够运用所学知识，解决实际的无缝线路轨道养护与维修问题。

情感态度价值观目标：1. 培养学生对铁路工程事业的热爱和责任感，增强职业认同感。

2. 培养学生团队合作意识，提高沟通协调能力。

3. 培养学生严谨、务实的学习态度，树立正确的价值观。

课程性质：本课程为铁路工程专业的一门专业课程，旨在让学生深入了解无缝线路轨道的构造、施工及养护维修等方面知识。

学生特点：学生为铁路工程专业大一学生，具备一定的铁路工程基础知识，对无缝线路轨道有一定了解，但缺乏深入的认识。

教学要求：结合学生特点，采用案例教学、小组讨论、实地考察等多种教学方法，提高学生的理论知识和实践技能。

将课程目标分解为具体的学习成果，以便于后续教学设计和评估。

二、教学内容1. 无缝线路轨道概述- 无缝线路轨道的定义、作用和分类- 无缝线路轨道的发展历程及现状2. 无缝线路轨道的构造与铺设原理- 轨道组成、部件及功能- 铺设原理及施工技术- 轨道弹性、轨道几何及轨道刚度等基本概念3. 无缝线路轨道施工技术- 施工准备及施工工艺- 铺轨、焊接、应力放散与调整等关键工序- 施工质量控制及验收标准4. 无缝线路轨道养护与维修- 轨道检测与评估- 养护维修方法及工艺- 常见病害及防治措施5. 无缝线路轨道施工案例分析- 分析实际工程案例，了解施工过程中的关键问题及解决方法- 结合案例，学习施工组织、协调及管理教学大纲安排：第1周：无缝线路轨道概述第2周：无缝线路轨道的构造与铺设原理第3周：无缝线路轨道施工技术第4周：无缝线路轨道养护与维修第5周：无缝线路轨道施工案例分析教材章节及内容关联：《铁路工程》第3章：轨道结构与施工《铁路工程》第4章：轨道养护与维修《铁路工程案例》第2节：无缝线路轨道施工案例三、教学方法为了提高教学效果，充分调动学生的学习兴趣和主动性，本课程将采用以下多样化的教学方法：1. 讲授法：教师通过生动的语言、形象的比喻和丰富的案例，对无缝线路轨道的基本概念、构造、施工及养护维修等方面知识进行讲解，帮助学生建立完整的知识体系。

目录第一部分概述 (2)1、铺设无缝线路的意义································2、无缝线路的类型····································3、国内外无缝线路发展概况····························第二部分设计任务及基本要求························1、设计任务·········································2、基本要求·········································第三部分设计目的和意义1、设计目的·········································2、设计意义·········································第四部分设计理论依据及基本思路·····················1. 轨道动态响应的准静态计算··························2. 根据强度条件确定允许的降温幅度····················3. 根据稳定条件确定允许的升温幅度····················4. 设计锁定轨温的确定··································5.预留轨缝和伸缩区长度的确定··························第五部分设计参数································1、一些相关设计参数·································2、参数选取········································3、最终参数·········································第六部分设计内容····································1、轨道结构静力计算··································2、确定设计锁定轨温··································（1）由强度条件确定允许降温幅度····················（2）根据稳定条件确定允许升温幅度·················（3）设计锁定轨温的确定·····························3、轨道强度验算······································（1）计算d M、d y、d R·································（2）钢轨强度检算····································（3）轨枕验算······································（4）道床顶面压应力验算·······························（5）路基基床表面压应力验算·························（6）计算汇总表··································4、预留轨缝与伸缩区长度的确定·························（1）长轨与短轨间的预留轨缝························（2）短轨与短轨间的预留轨缝··························（3）伸缩区长度·····································第一部分概述1、铺设无缝线路的意义无缝线路是把标准长度的钢轨焊连而成的长钢轨线路，又称焊接长钢轨线路。

吉林无缝线路设计吉林无缝线路设计一、背景介绍吉林省位于中国东北地区，是中国重要的工业基地和粮食生产基地之一。

随着信息技术的发展，网络通信已经成为各行各业不可或缺的基础设施。

在这个背景下，吉林省开始了无缝线路设计的工作。

二、无缝线路设计的意义1. 提高网络通信质量：无缝线路设计可以避免网络中断和数据丢失等问题，提高网络通信质量。

2. 降低维护成本：通过无缝线路设计，可以减少网络故障发生的频率，降低维护成本。

3. 提高用户体验：无缝线路设计可以确保用户在任何时间、任何地点都能够顺畅地使用网络服务，提高用户体验。

三、无缝线路设计的原则1. 网络拓扑结构简单：拓扑结构简单可以降低网络故障发生的概率。

2. 网络冗余度高：冗余度高可以保证在某些节点出现故障时仍能够保持网络连通性。

3. 技术选型合理：技术选型需要考虑到网络规模、带宽需求、安全性等因素。

4. 网络管理可靠：网络管理需要具备实时监控、故障诊断、数据备份等功能，确保网络的稳定运行。

四、无缝线路设计的实现1. 网络拓扑结构设计：根据吉林省的地理特点和网络规模，采用星型或环形拓扑结构。

2. 网络设备选型：选用可靠性高、性能稳定的设备，如思科路由器、华为交换机等。

3. 冗余设计：采用双机热备或冗余链路等技术，保证在某些节点出现故障时仍能够保持网络连通性。

4. 安全防护：在网络中加入防火墙和入侵检测系统等安全设备，保证网络的安全性。

5. 管理系统建设：建立完善的网络管理系统，包括实时监控、故障诊断、数据备份等功能。

五、无缝线路设计的应用1. 企业内部网络：吉林省内部大型企业可以采用无缝线路设计，提高企业内部信息流畅度和工作效率。

2. 政府机关网络：政府机关可以采用无缝线路设计，提高政务信息的传输效率和安全性。

3. 教育机构网络：吉林省的大学和中小学可以采用无缝线路设计，提高教育信息的传输效率和教学质量。

六、无缝线路设计的未来发展随着吉林省经济的不断发展和信息技术的不断进步，无缝线路设计将会得到更广泛的应用。

普通无缝线路设计心得体会
1. 首先需要了解需求。

在设计前，应该仔细了解用户需求。

不同的用户有不同的需求，包括带宽要求、时延要求、网络覆盖范围等等。

明确需求能够帮助我们更好地设计方案，满足用户需求。

2. 精细化规划。

无缝线路的设计需要考虑多个因素，如线路的走向、设备的摆放位置等等，而实现精细化规划可以避免出现多余线路，节省成本。

3. 选用优质设备。

好的线路设计不仅要有好的方案规划，更需要选用好的设备来配合完成。

应该挑选优质设备并适当增加冗余度，以便在线路出现故障时，能够保证网络的顺畅和稳定。

4. 网络测试。

在设计完成后，需要进行一系列的网络测试，验证线路的稳定性、通信质量等方面，确保线路的质量和稳定性。

5. 定期维护升级。

优质的无缝线路不只是初次设计和实现的过程，还需要定期的维护和升级来保持线路的状态和质量。

定期的维护和升级可以提高线路的可持续性，避免出现问题。

正线有碴轨道无缝线路铺设方案无缝线路是指在道岔处能够实现无缝衔接的铁路轨道线路。

传统的铁路线路在道岔处通过道岔转换板连接，因此存在接头处的凸起，容易引起列车颠簸和噪音。

为了解决这个问题，现在有了无缝线路技术。

一、无缝线路的铺设方式无缝线路的铺设方式主要有三种：剪接连接、冷压连接和热压连接。

下面对三种方式进行详细说明：1.剪接连接：剪接连接是指通过切割轨道两端形成锯齿状，然后通过填充钢块进行连接的方式。

这种方式铺设无缝线路的优点是施工简单快捷，而且不需要专门的设备。

但是缺点是连接出现压力集中，可能导致接头处出现倾斜或者断裂。

2.冷压连接：冷压连接是指通过对剪接的轨道两端进行冷压连接，利用轨道自身的弹性恢复力来实现连接。

这种方式铺设无缝线路的优点是连接牢固，不会出现倾斜或者断裂的情况。

但是缺点是冷压连接施工难度较大，需要专门的设备和技术。

3.热压连接：热压连接是指通过高温加热轨道两端，然后进行压力连接的方式。

这种方式铺设无缝线路的优点是连接牢固，并且无缝衔接效果好，不会出现凹凸不平的情况。

但是缺点是热压连接施工相对复杂，需要专门的设备和技术，而且成本较高。

二、无缝线路的安全保障无缝线路在铺设过程中需要注意以下几个方面的安全保障：1.材料质量：选择合适的材料是保障无缝线路质量的基础。

轨道材料应符合相应的标准，具有足够的强度和耐磨性，不易受到环境腐蚀。

2.施工工艺：无缝线路的施工工艺应符合相关规范和要求。

施工人员需要经过专门培训，具备相关技能，并采取相应的防护措施，确保施工过程中不引起安全事故。

3.维护保养：无缝线路的维护保养是保障线路安全和使用寿命的重要环节。

应定期进行巡查和维修，确保线路平整和连接处的可靠性。

三、无缝线路的经济效益相比传统的道岔连接方式，无缝线路能够减小列车颠簸和噪音，提高行车的平稳性和舒适性。

这样不仅能够提升列车的运行效率，缩短行车时间，而且能够减少轨道的损耗，减少列车的能耗。

因此，采用无缝线路可以带来较大的经济效益。

第5章无缝线路设计无缝线路是将标准长度的普通钢轨进行焊接，形成钢轨长度超过一定值的钢轨线路，又叫做焊接长钢轨线路，它是当今世界上轨道结构中的一项新技术，在该项技术上世界各国正在以积极的态度竞相发展。

对于一般的铁路线路来讲，钢轨的接头往往是轨道的薄弱环节，由于轨缝的存在，列车在通过轨道时就会发生冲击和振动，并产生巨大的噪音，不但如此，钢轨受到的冲击力也会提升3倍以上。

接头冲击力不但影响列车行驶的平稳度和旅客的舒适感，还会促使道床破坏、线路状态恶化、缩短钢轨和街头零件的使用寿命、增加额外的维修费用。

伴随着现代化铁路的高速化、舒适化和环保化的高要求，在行驶速度、列车轴重和密度不断增长的今天，普通铁路无法适应现代化运输的要求。

无缝线路消灭了大量的接头，具备行车平稳、旅客舒适、车辆和轨道维护费用减低、轨道与道床使用寿命延长等众多优点，是今后铁路发展的方向和未来。

5.1无缝线路基本规定1.根据《铁路无缝线路设计规范》(TB 10015-2012)，新建、改建铁路正线应采用钢轨，钢轨长度可以是25m、50m和100m，在线路中优先采用100m 长定尺钢轨。

2.无缝线路在设计时，应根据当地轨温资料，计算无缝线路的允许温升、允许温降，并考虑一定的修正量计算确定锁定轨温。

在一定范围内，无缝线路设计锁定轨温应一致。

3.道岔、钢轨伸缩调节器及胶接绝缘接头钢轨宜与相连轨道同类型、同材质。

在小半径曲线（）以及大坡道地段宜采用全长淬火钢轨或高强钢轨。

4.有砟无缝线路铺设的曲线半径不宜小于500m；在小于500m半径地段铺设无缝线路时，应采取适当的措施增大道床横向阻力。

5.在连续长大坡道、制动坡段和行驶重载列车坡段上的无缝线路，必要时应采取轨道加强措施，连续长大坡道不宜设置钢轨伸缩调节器和有缝钢轨接头。

6.最大轨温变化幅度超过100℃的严寒地区铺设无缝线路时应单独设计，加强轨道结构强度，还可以采取大调高量扣件。

7.无缝线路设计应根据线路、运营、气候条件及轨道类型因素进行，经过稳定性等检算确定设计锁定轨温。

第四章无缝线路设计第一节无缝线路基本技术要求一、无缝线路结构形式和锁定轨温无缝线路的基本结构形式为温度应力式。

铺设50kg/m和60kg/m钢轨无缝线路，锁定轨温范围，可参照由铁路局规定的《铺设无缝线路容许温度差表》。

二、无缝线路铺设地段和位置无缝线路的铺设地段和位置，应符合下列条件：1、轨下基础稳定，线路没有翻浆冒泥、下沉挤出大于15mm的冻害。

2、半径为800m以及以下的曲线地段，应尽量采用全长淬火轨或耐磨轨。

3、桥梁有浅基、孔径不足、偏心超限、载重等级不足或支座、墩台等严重病害和下承板梁上，铺设无缝线路须严格进行检查。

4、桥上铺设无缝线路，除符合下列条件者外，均应检查钢轨、墩台的受力状态、轨道防爬能力及钢轨低温断缝值等：（1）在无碴桥上，年最大轨温幅度为86~90℃地区，桥跨总长为65m及以下的50kg/m钢轨、桥跨总长为100m及以下的60kg/m钢轨；年最大轨温幅度为85℃及以下地区，桥跨总长为200m及以下的50kg/m钢轨、桥跨总长为165m及以下的60kg/m钢轨。

（2）在有碴桥上，跨度为32m以下（包括单跨和多跨）、桥全长在无缝线路固定区内、年最大轨温幅度超过80℃的地区，桥上应铺设混凝土枕或木枕分开式扣件。

5、在隧道长度为1000m及以上时，铺设无缝线路宜将隧道内单独铺设一段长轨，伸缩区设于隧道洞口内方，缓冲区尽量设置在隧道洞口外。

隧道长度小于1000m，可不单独铺设。

三、无缝线路结构组成温度应力式无缝线路包括固定区、伸缩区和缓冲区。

1、伸缩区长度根据计算确定。

2、固定区为长轨减去两端伸缩区的长度。

每段长轨的长度，应根据线路情况和施工条件决定，原则上应与自动闭塞区段的长度一致。

如受条件限制，固定区也不应短于50m。

3、缓冲区一般由2~4节标准轨或厂制缩短轨组成，有绝缘接头时为4节。

四、缓冲区和伸缩区的设置缓冲区应设在下列地点：1、两段长轨之间；2、道岔与长轨之间；3、自动闭塞和轨道电路地段的绝缘接头，一般应不止在缓冲区的中间；4、其他必要的地点。
