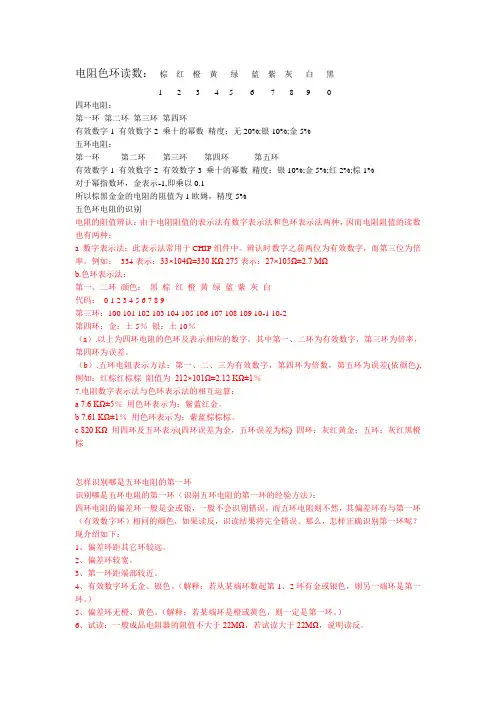

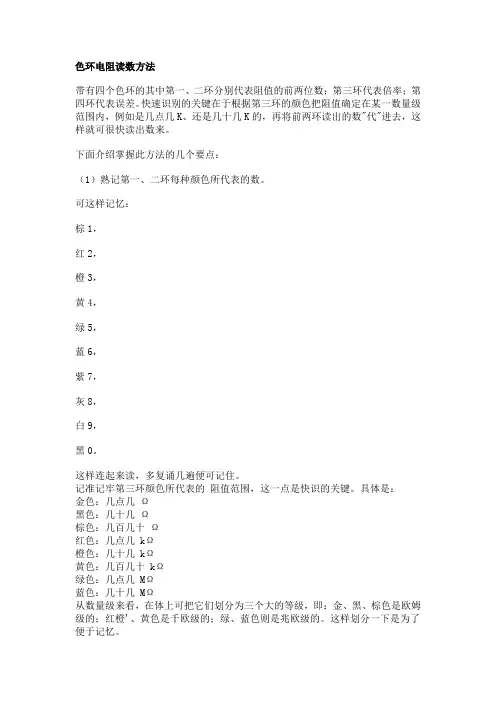

电阻色环读数：棕红橙黄绿蓝紫灰白黑1 2 3 4 5 6 7 8 9 0四环电阻：第一环第二环第三环第四环有效数字1 有效数字2 乘十的幂数精度：无20%;银10%;金5%五环电阻：第一环第二环第三环第四环第五环有效数字1 有效数字2 有效数字3 乘十的幂数精度：银10%;金5%;红2%;棕1%对于幂指数环，金表示-1,即乘以0.1所以棕黑金金的电阻的阻值为1欧姆，精度5%五色环电阻的识别电阻的阻值辨认：由于电阻阻值的表示法有数字表示法和色环表示法两种，因而电阻阻值的读数也有两种：a 数字表示法：此表示法常用于CHIP组件中。
辨认时数字之前两位为有效数字，而第三位为倍率。
例如：334表示：33×104Ω=330 KΩ 275表示：27×105Ω=2.7 MΩb.色环表示法：第一、二环颜色：黑棕红橙黄绿蓝紫灰白代码：0 1 2 3 4 5 6 7 8 9第三环：100 101 102 103 104 105 106 107 108 109 10-1 10-2第四环：金：土5％银：土10％（a）.以上为四环电阻的色环及表示相应的数字，其中第一、二环为有效数字，第三环为倍率，第四环为误差。
（b）.五环电阻表示方法：第一、二、三为有效数字，第四环为倍数，第五环为误差(依颜色),例如：红棕红棕棕阻值为212×101Ω=2.12 KΩ±1％7.电阻数字表示法与色环表示法的相互运算：a 7.6 KΩ±5％用色环表示为：紫蓝红金。
b 7.61 KΩ±1％用色环表示为：紫蓝棕棕棕。
c 820 KΩ 用四环及五环表示(四环误差为金，五环误差为棕) 四环：灰红黄金；五环：灰红黑橙棕怎样识别哪是五环电阻的第一环识别哪是五环电阻的第一环（识别五环电阻的第一环的经验方法）：四环电阻的偏差环一般是金或银，一般不会识别错误，而五环电阻则不然，其偏差环有与第一环（有效数字环）相同的颜色，如果读反，识读结果将完全错误。

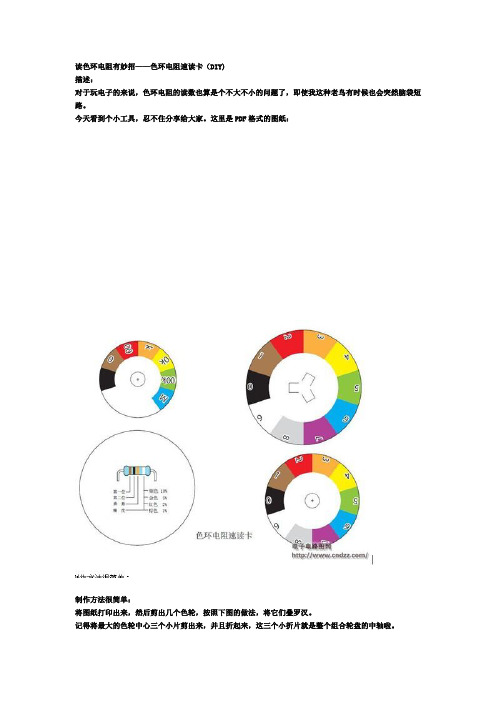

读色环电阻有妙招——色环电阻速读卡（DIY)
描述：
对于玩电子的来说，色环电阻的读数也算是个不大不小的问题了，即使我这种老鸟有时候也会突然脑袋短路。
今天看到个小工具，忍不住分享给大家。
这里是PDF格式的图纸：
制作方法很简单：
将图纸打印出来，然后剪出几个色轮，按照下图的做法，将它们叠罗汉。
记得将最大的色轮中心三个小片剪出来，并且折起来，这三个小折片就是整个组合轮盘的中轴啦。
将欧姆符号的小圆片粘贴在中轴的三个小圆片上。
最后在大色轮的背后贴上色环电阻的识别规则，整个速读器就做好了。
由外向里三圈色环分别对应电阻从左到右的三个读数环。
如下图，拨动色轮，将颜色与电阻上的色环一一对应上，你看到的读数就是电阻的欧姆值了。

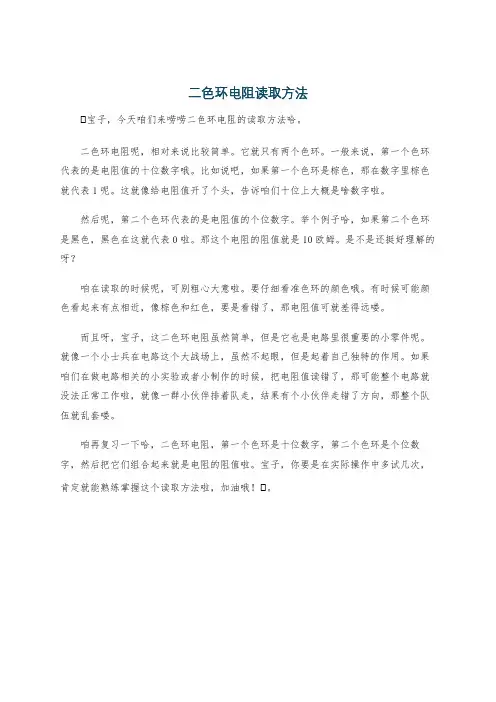

色环电阻参数读取方法图文说明
在使用电阻器时，需要了解它的主要参数。
对电阻器需知道其标称阻值、功率、允许偏差。
电阻器的标称值和允许偏差一般都标在电阻体上，而在电路图上通常只标出标称值。
电阻的标志方法分为直标法、文字符号法、数码标注法和色环法四种，下面介绍色环法。
用不同颜色的色环表示电阻器的阻值和误差。
电阻器上有4道或5道色环，靠近电阻器端头的为第一道色环，其余的顺次为二、三、四、五道色环。
最后两道色环分别表示电阻倍率和误差，其余2-3色环表示数值。
下图1.18为电阻符合及色环读取方法示意图。
效数字效数字倍率误差效数字效数字效数字倍率误差
(b)4色环电阻(c)5色环电阻
(a)电阻符号
图1.18 电阻符号及色环表示法
色环所代表的意义见表1.5。
如一个电阻器的色环分别为红、紫、棕、银，则这个电阻器的阻值为270Ω，误差为±10%。
表1.5 电阻色环代表的意义(四环)
在使用色环法读取色环电阻时，注意如下几点：
(1)最靠近电阻引线一边的色环为第一色环；
(2)两条色环之间距离最宽的边色环为最后一条色环；
(3)最宽的边色环为最后一条色环；
(4)四环电阻的偏差环一般是金或银；
(5)有效数字环无金、银色；（解释：若从某端环数起第1、2环有金或银色，则另一端环是第一环。
）
(6)偏差环无橙、黄色；（解释：若某端环是橙或黄色，则一定是第一环。
）
(7)试读：一般成品电阻器的阻值不大于22MΩ，若试读大于22MΩ，说明读反；
(8)五色环中，大多以金色或银色为倒数第二个环。

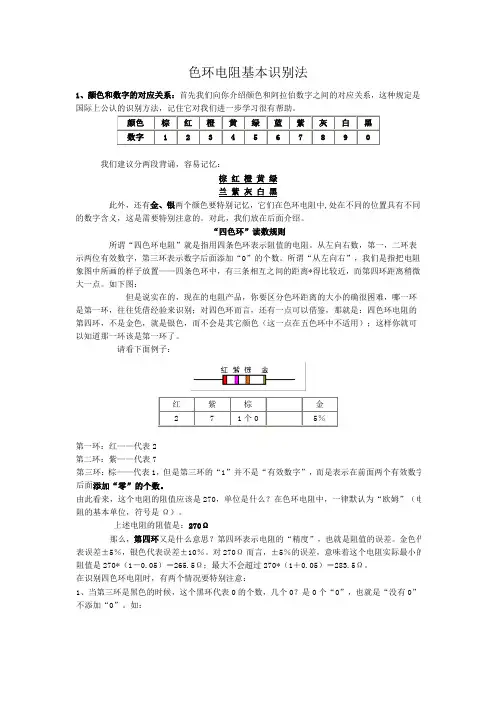

色环电阻基本识别法1、颜色和数字的对应关系：首先我们向你介绍颜色和阿拉伯数字之间的对应关系，这种规定是国际上公认的识别方法，记住它对我们进一步学习很有帮助。
我们建议分两段背诵，容易记忆：棕红橙黄绿兰紫灰白黑此外，还有金、银两个颜色要特别记忆，它们在色环电阻中,处在不同的位置具有不同的数字含义，这是需要特别注意的。
对此，我们放在后面介绍。
“四色环”读数规则所谓“四色环电阻”就是指用四条色环表示阻值的电阻。
从左向右数，第一，二环表示两位有效数字，第三环表示数字后面添加“0”的个数。
所谓“从左向右”，我们是指把电阻象图中所画的样子放置——四条色环中，有三条相互之间的距离*得比较近，而第四环距离稍微大一点。
如下图：但是说实在的，现在的电阻产品，你要区分色环距离的大小的确很困难，哪一环是第一环，往往凭借经验来识别；对四色环而言，还有一点可以借鉴，那就是：四色环电阻的第四环，不是金色，就是银色，而不会是其它颜色（这一点在五色环中不适用）；这样你就可以知道那一环该是第一环了。
请看下面例子：第一环：红——代表2第二环：紫——代表7第三环：棕——代表1，但是第三环的“1”并不是“有效数字”，而是表示在前面两个有效数字后面添加“零”的个数。
由此看来，这个电阻的阻值应该是270，单位是什么？在色环电阻中，一律默认为“欧姆”（电阻的基本单位，符号是Ω）。
上述电阻的阻值是：270Ω那么，第四环又是什么意思？第四环表示电阻的“精度”，也就是阻值的误差。
金色代表误差±5％，银色代表误差±10％。
对270Ω而言，±5％的误差，意味着这个电阻实际最小的阻值是270*（1－0.05）＝265.5Ω；最大不会超过270*（1＋0.05）＝283.5Ω。
在识别四色环电阻时，有两个情况要特别注意：1、当第三环是黑色的时候，这个黑环代表0的个数，几个0？是0个“0”，也就是“没有0”，不添加“0”。
如：阻值是：22Ω而绝不是220Ω！2、金色和银色也会出现在第三环中：前面我们已经提到，第四环是表示误差的色环,用金、银两种颜色分别表示不同的精度；而第三环表示“添加零的个数”，那么当第三环出现金色或银色的时候，又怎么理解“添加零的个数”呢？你就这样记住吧：第三环——金色：把小数点向前移动1位；第三环——银色：把小数点向前移动2位。

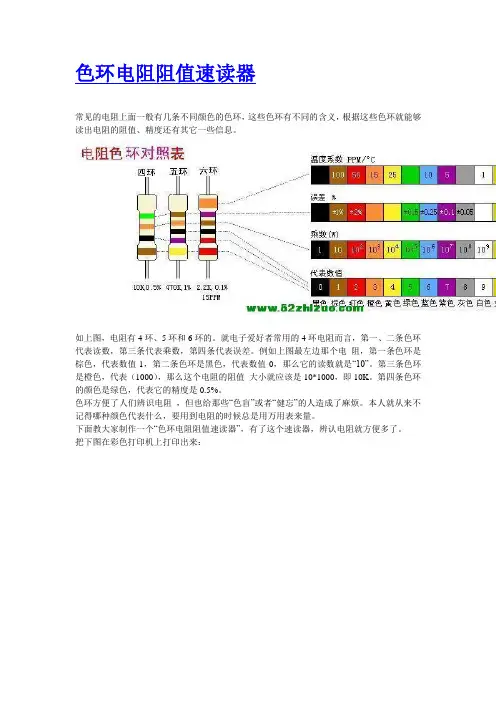

色环电阻阻值速读器
常见的电阻上面一般有几条不同颜色的色环，这些色环有不同的含义，根据这些色环就能够读出电阻的阻值、精度还有其它一些信息。
如上图，电阻有4环、5环和6环的。
就电子爱好者常用的4环电阻而言，第一、二条色环代表读数，第三条代表乘数，第四条代表误差。
例如上图最左边那个电阻，第一条色环是棕色，代表数值1，第二条色环是黑色，代表数值0，那么它的读数就是“10”。
第三条色环是橙色，代表（1000），那么这个电阻的阻值大小就应该是10*1000，即10K。
第四条色环的颜色是绿色，代表它的精度是0.5%。
色环方便了人们辨识电阻，但也给那些“色盲”或者“健忘”的人造成了麻烦。
本人就从来不记得哪种颜色代表什么，要用到电阻的时候总是用万用表来量。
下面教大家制作一个“色环电阻阻值速读器”，有了这个速读器，辨认电阻就方便多了。
把下图在彩色打印机上打印出来：
剪出大中小三格彩色的圆环，把它们层叠起来，上面两个环正中留圆形小孔，最下面是最大的环，中心留3个长方形小纸片，向上折起，用来固定其它两个环。
可以看出，这种速读器是针对4环电阻的，3个彩色环对应电阻的前3个色环，每种颜色上都标了数值，对应色环表上的数值。
你要是还需要读出电阻的精度来，可以自己再添加一个环。
对照需要你读数的电阻，把3个一样的颜色排成一行，直接读数就OK了！
这种速读器既很有用，制作过程又十分简单，心动的话，不妨动手照着做一个吧！。

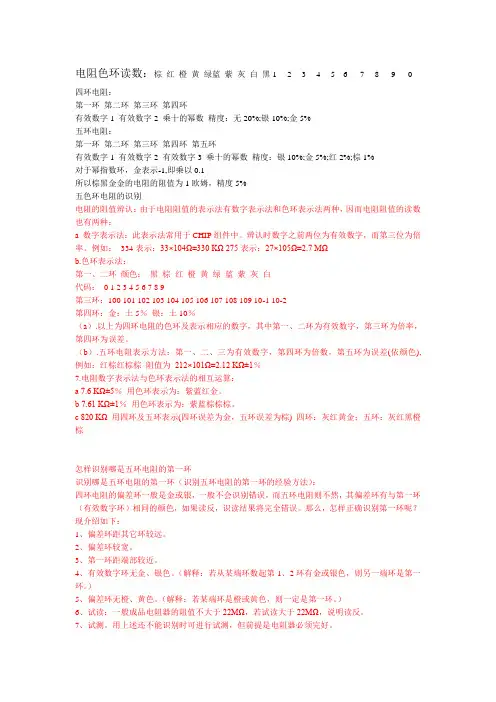

电阻色环读数：棕红橙黄绿蓝紫灰白黑1 2 3 4 5 6 7 8 9 0四环电阻：第一环第二环第三环第四环有效数字1 有效数字2 乘十的幂数精度：无20%;银10%;金5%五环电阻：第一环第二环第三环第四环第五环有效数字1 有效数字2 有效数字3 乘十的幂数精度：银10%;金5%;红2%;棕1%对于幂指数环，金表示-1,即乘以0.1所以棕黑金金的电阻的阻值为1欧姆，精度5%五色环电阻的识别电阻的阻值辨认：由于电阻阻值的表示法有数字表示法和色环表示法两种，因而电阻阻值的读数也有两种：a 数字表示法：此表示法常用于CHIP组件中。
辨认时数字之前两位为有效数字，而第三位为倍率。
例如：334表示：33×104Ω=330 KΩ 275表示：27×105Ω=2.7 MΩb.色环表示法：第一、二环颜色：黑棕红橙黄绿蓝紫灰白代码：0 1 2 3 4 5 6 7 8 9第三环：100 101 102 103 104 105 106 107 108 109 10-1 10-2第四环：金：土5％银：土10％（a）.以上为四环电阻的色环及表示相应的数字，其中第一、二环为有效数字，第三环为倍率，第四环为误差。
（b）.五环电阻表示方法：第一、二、三为有效数字，第四环为倍数，第五环为误差(依颜色),例如：红棕红棕棕阻值为212×101Ω=2.12 KΩ±1％7.电阻数字表示法与色环表示法的相互运算：a 7.6 KΩ±5％用色环表示为：紫蓝红金。
b 7.61 KΩ±1％用色环表示为：紫蓝棕棕棕。
c 820 KΩ 用四环及五环表示(四环误差为金，五环误差为棕) 四环：灰红黄金；五环：灰红黑橙棕怎样识别哪是五环电阻的第一环识别哪是五环电阻的第一环（识别五环电阻的第一环的经验方法）：四环电阻的偏差环一般是金或银，一般不会识别错误，而五环电阻则不然，其偏差环有与第一环（有效数字环）相同的颜色，如果读反，识读结果将完全错误。

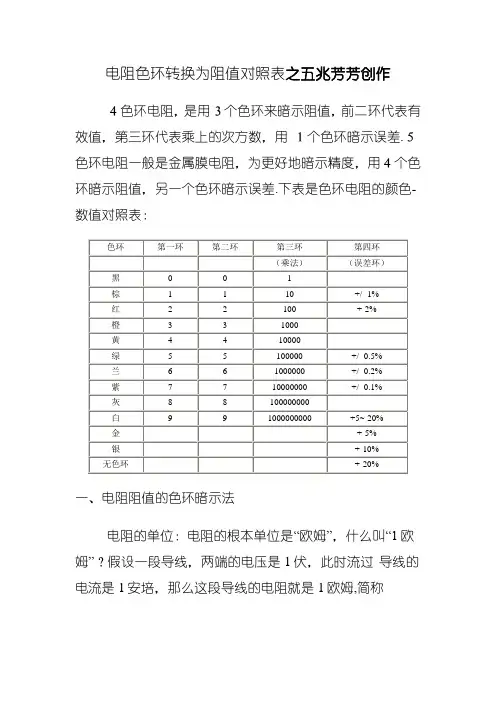

电阻色环转换为阻值对照表之五兆芳芳创作４色环电阻，是用３个色环来暗示阻值，前二环代表有效值，第三环代表乘上的次方数，用１个色环暗示误差.５色环电阻一般是金属膜电阻，为更好地暗示精度，用４个色环暗示阻值，另一个色环暗示误差.下表是色环电阻的颜色-数值对照表：一、电阻阻值的色环暗示法电阻的单位：电阻的根本单位是“欧姆”，什么叫“1欧姆”？假设一段导线，两端的电压是1伏，此时流过导线的电流是1安培，那么这段导线的电阻就是1欧姆,简称“欧”.1000欧=1千欧（KΩ），1000千欧=1兆欧(MΩ). 欧姆的符号是“Ω”；千欧符号“ΚΩ”；兆欧符号“MΩ”.颜色和数字的对应关系：首先我们向你介绍颜色和阿拉伯数字之间的对应关系，这种法则是国际上公认的识别办法，记住它对我们进一步学习很有帮忙.颜色依照下面的办法容易记忆：黑0 棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9此外，还有金、银两个颜色要特别记忆，它们在色环电阻中,处在不合的位置具有不合的数字寄义，这是需要特别注意的.对此，我们放在前面介绍.“四色环”读数法则所谓“四色环电阻”就是指用四条色环暗示阻值的电阻.从左向右数，第一，二环暗示两位有效数字，第三环暗示数字前面添加“0”的个数.所谓“从左向右”，我们是指把电阻象图中所画的样子放置——四条色环中，有三条相互之间的距离靠得比较近，而第四环距离稍微大一点.如下图：但是说实在的，现在的电阻产品，你要区分色环距离的大小的确很困难，哪一环是第一环，往往凭借经验来识别；对四色环而言，还有一点可以借鉴，那就是：四色环电阻的第四环，不是金色，就是银色，而不会是其它颜色（这一点在五色环中不适用）；这样你就可以知道那一环该是第一环了.请看下面例子：红2 紫7 棕1 金±5％第一环：红——代表2第二环：紫——代表7第三环：棕——代表1，但是第三环的“1”其实不是“有效数字”，而是暗示在前面两个有效数字前面添加“零”的个数.由此看来，这个电阻的阻值应该是270，单位是什么？在色环电阻中，一律默认为“欧姆”（电阻的根本单位，符号是Ω）.上述电阻的阻值是：270Ω那么，第四环又是什么意思？第四环暗示电阻的“精度”，也就是阻值的误差.金色代表误差±5％，银色代表误差±10％.对270Ω而言，±5％的误差，意味着这个电阻实际最小的阻值是270*（1－0.05）＝265.5Ω；最大不会超出270*（1＋0.05）＝283.5Ω.在识别四色环电阻时，有两个情况要特别注意：1、当第三环是玄色的时候，这个黑环代表0的个数，几个0？是0个“0”，也就是“没有0”.如：红2 红2 黑0个0 金±5％阻值是：22Ω 而绝不是220Ω！2、金色和银色也会出现在第三环中：前面我们已经提到，第四环是暗示误差的色环,用金、银两种颜色辨别暗示不合的精度；而第三环暗示“添加零的个数”，那么当第三环出现金色或银色的时候，又怎么理解“添加零的个数”呢？做法如下：第三环—金色：把小数点向前移动1位；第三环—银色：把小数点向前移动2位.例：1、色环排列：橙灰金金，阻值是3.9Ω2、色环排列：绿黄银金，阻值是：0.54Ω因为这种电阻的阻值太小了，在一般电路中几近不必，所以在普通的电阻系列中是没有的.。
