HDPE管道(B型)施工技术交底解析

技术交底记录③长途运输的管材可采用套装方式装运，套装的管材间应设有衬垫材料，并应相对固定。

严禁在运输过程中发生管与管之间、管与其他物体之间的碰撞。

④管材在运输车上的堆装高度不得超过2m。

3.3、 HDPE管材的堆放①当管材直接堆放在地上时，地面要求平坦，严禁将管材放在尖锐的硬物上，所有堆放的管材需加木楔防止滚动。

②管材应按种类、规格、等级分类堆放。

堆放时每一层的下面应垫放枕木，枕木间距不应大于1／2管长。

③管材如长时间存放，宜放置于棚库内，如露天堆放，应加以遮盖，不得受日光长时间曝晒，并应远离明火、热源。

④管套应存放于阴凉、清洁、干燥的环境下，不得在阳光下曝晒，不得与会产生腐蚀的油类和其他有害化工原料接触。

四、沟槽开挖沟槽开挖时，机械开挖至沟底标高上20cm左右，然后采用人工清基至设计标高，防止开挖超深。

五、HDPE排水管的铺设①铺管前，根据设计要求，对管材及管套类型、规格、数量进行验证，并按要求进行外观检查。

②搬运管材，公称直径DN小于500的，宜用人工搬运，大于500的管材宜用起重机搬运。

搬运时必须轻抬、轻放，严禁在地面拖拉、滚动或用铲车、叉车拖拉机牵引等方法搬运管材。

③下管可用人工或起重机进行。

公称直径DN小于500的用人工下管，人工下管时，由地面人员将管材传递给沟槽底施工人员。

对大开挖沟槽且槽深大于3m，也可用非金属绳索系住管身两端，保持管身平衡均匀溜放至沟槽内。

严禁将管材由槽边翻滚入槽内，公称直径大于等于500的管材采用起重机下管，下管时用非金属绳索扣系住，严禁串心吊装。

④下管安装作业中，必须保证沟槽排水畅通，严禁浸泡沟槽。

⑤管材长短的调整，用电锯切割，端面应垂直平整，不应有损伤。

⑥管道铺设后，因意外造成的管壁局部损坏，当局部损坏的孔径不大于60mm或环向、纵向裂缝不超过管周长的1/12时，可采用人工热熔修补。

当局部损坏超过以上范围时，应切除破损管段，采取换管或砌筑检查井、连接井等措施。

2、管道基础2.1、对一般的土质，应在管底以下原状土地基或经回填夯实的地基上铺设一层厚度为100mm的中砂基础层.2.2、当地基土质较差时,可采用垫层不小于200mm的砂砾基础层，也可分两层铺设，下层用粒径为5—32mm的碎石，厚度100—150mm，上层铺中粒砂，厚度不小于50mm。

2.3、对软土地基，当地基承载力小于设计要求或由于施工降水等原因，地基原状土被扰动而影响地基承载能力时，必须先对地基进行加固处理，在达到规定的地基承载能力后，在铺设中粗砂基础层.2.4、基础应夯实紧密，表面平整。

管道基础的接口部位应予留凹槽以便接口操作,凹槽长度宜为0。

4-0。

6m，深度宜为0.05m-0。

1m，宽度宜为管材外径的1.1倍。

接口完成后，随即有相同材料填筑密实。

3、管道安装及连接3.1、待用的管材应按产品标准逐支进行质量检验，不符合标准不得使用，并应做好记号，另行处理。

3.2、管材现场应由人工搬运，搬运时应轻抬轻放.人工下管时,由地面人员将管材传递给沟槽内施工人员，严禁将管材由槽顶边滚入槽内。

管材应将插口顺水流方向,承口逆水流方向安装，安装应由下游往上游进行。

3。

3、接口前,应先检查橡胶圈是否配套完好，确认橡胶圈安放位置及插口的插入深度。

3。

4、橡胶安装位置应在插口第二与第三波纹之间槽内，当采用两只密封圈时建议两密封圈之间隔一个波纹。

3。

5、接口作业时,应将承口和插口的内、外工作面用面纱清理干净，不得有泥土等杂物，并涂上润滑剂（首选硅油,一般用肥皂水即可）,插入方向为水流方向，然后立即将插口端的中心对准承口的中心对的中心轴线就位.插入前应根据插入深度作为位置识别,以便判断是否插入到位.3。

6、De300的聚乙烯管,由一人用棉纱绳吊住被安装管道的插口，另一人用长撬棒斜插入基础，并抵住该管端部中心位置的横挡板,然后用力将该管缓缓插入原管的承口至预定位置.3.7、为防接口合拢时已排设管道轴线位置移动,需采用稳管措施。

HDPE双壁波纹管施工技术交底一、施工准备1、材料HDPE双壁波纹管，承插口连接。

管道的走向、标高及坐标等应满足设计要求,且符合施工规范的要求。

橡胶圈应是管材厂家配套产品.且符合国家标准。

2、机具电动工具：平板振捣器手动工具：吊链或收紧器，棉纱绳。

二、施工工艺管道铺设方式为在砂基础上铺设HDPE双壁波纹管承插口橡胶接口管道，管道铺设施工工序流程如下图：三、施工方法1、沟槽开挖及砂垫层回填明开法施工的HDPE双壁波纹管采用砂基础，沟槽经验收合格后即进行砂垫层部分基础施工.砂基础采用中粗砂，由人工铺筑，平板振捣器振密.中粗砂选用优质天然砂料，含泥量不大于砂重的10%.砂石基础铺筑作到表面平整，其横断面最大水平偏差控制在±10mm 以内，压实系数不低于0.95,以满足管道的安装要求.检查井内壁全部用1:2.5水泥砂浆抹面，波纹管检查井基础砼采用C15，基础厚150mm，下设200mm20%石灰土垫层，遇地下水采用干砌片石垫层。

2、工作坑由于PE双壁波纹管大头承口处呈喇叭状，每节管承口处需要挖一稍深的工作坑，以便使管子稳平及检查、修找胶圈就位情况。

随安管随挖工作坑,保证工作坑有足够尺寸,使管子大口悬空。

承插安装后，用砂填实工作坑.3、下管管道安装采用人工安装。

槽深不大时由人工抬管入槽，槽深大于3m或管径大于公称直径DN400mm时，用非金属绳索溜管入槽，依次平稳地放在砂砾基础管位上.严禁用金属绳索勾住两端管口或将管材自槽边翻滚抛入槽中。

混合槽或支撑槽，采用从槽的一端集中下管，在槽底将管材运送到位。

砂基础垫层经验收合格后进行下管施工,下管前将管道内外壁清扫干净,并进行外观检查，合格品用于吊放。

按设计要求进行排管（布管）,排管从下游开始排放,管道承口为进水方向，两管节间搭接300～400mm.调整管材长短时用手锯切割，断面应垂直平整，不应有损坏。

4、管道安装：(1）、安装前管床处理管床必须处理得连续平整,不得有大颗粒圆石（直径大于38mm）或尖角形石块（大于25mm),防止应力集中损伤管道。

HDPE排水管道施工安全技术交底NO:5. 管道安装1.悬吊管连接雨水斗和排水立管，其管径要求不小于连接管管径，也不应大于300mm:1.雨水立管上应按设计要求设置检查口，检查口中心距地面1.0m. 采用高密度聚乙烯(HDPE)管时，检查口的最大设置间距不大于30m:2.雨水横管与立管、立管与排出管的连接弯头采用两个45度弯头或R大于等于4D的90°弯:3.雨水管穿过墙壁和楼板按要求设置套管:4.安装过程中，管道及雨水斗的敞开口应采取封堵措施:5.悬吊系统应避免穿越建筑沉降缝伸缩缝。

当因现场情况无法避免时，应根据系统管材的特点，考虑不同管材的挠度，采取相应措施。

6.HDPE管连接方法HDPE管采用热熔对焊连接或电熔套管连接。

HDPE管采用管子切割机切割，切口垂直于管中心。

在悬吊的HDPE水平管上使用电熔管箍，与固定件配合安装。

HDPE管热熔对接连接:将需安装连接的两根PE管材同时放在热熔器夹具上(夹具可根据所要安装的管径大小更换夹瓦)，每根管材另一端用管支架托起至同一水平面。

用电动旋刀分别将管材端面切平整，确保两管材接触面能充分吻合。

将电加热板升温至210度,放置于两管材端面中间，操作电动液压装置使两端面同时完全与电热板接触加热。

加热达到要求后，抽掉加热板，再次操作液压装置，使已熔融的两管材端面充分对接并锁定液压装盟(防止反弹).加热时管材卷边厚度、对接时间均要满足材料工艺要求，一酸可参照厂家提供的技术参数及规范要求。

电熔连接:将PE管材完全插入电熔管件内，将专用电熔机两根导线分别接通电熔管件正负两极，招通电源，将预埋在电熔管件内的电热丝加热，使电熔管件与管材接触处材料在加热后熔接成一体。

7.埋地营支装由于系统压力较大，接出管宜采用能承压管，并在出户口管道管径加大二级，以便泄压，从而不会冲坏与其连接的雨水井。

埋地雨水管的埋投深度应考虑管线上部的荷载。

HDPE管铺设在一般土质的管沟内，下铺一层厚度不小于100mm的砂垫层，在穿入检查井与井壁接触的管端部位徐刷两道粘结剂，并滚上粗砂，然后用水泥砂浆砌入，防止漏水，雨水立管的底部。

HDPE管道安装技术交底管床必须平整、坚实，不得有松软物质。

管床厚度、宽度必须符合设计要求。

管床表面必须清理干净，无杂物、碎石等，以免损伤管道。

管床面上必须设置支撑点，管道间距不得小于设计要求。

管道安装前，应先在管道上标明管道的安装方向。

2．管道的连接：管道的连接必须采用同种材料、同一规格的管件进行连接。

管道连接必须符合设计要求，连接口必须平整、无毛刺、无裂纹、无渗漏。

连接时必须使用专用的电热熔接机进行热熔连接。

连接前应先对管道和管件进行清洗、刮毛、加热、热熔连接，并在连接完成后进行验收，确保连接质量符合要求。

3．管道的敷设：管道敷设必须符合设计要求，管道的敷设深度、埋深、坡度、弯头、支撑等都必须符合设计要求。

管道敷设时，必须注意管道的防浮措施，以防止管道浮起。

管道敷设完成后，必须进行验收，确保管道敷设符合要求。

三、安全注意事项1．管道安装过程中必须按照安全生产标准进行施工，严格遵守安全操作规程，确保施工人员的人身安全和财产安全。

2．管道安装时，必须在管道两端设置安全防护措施，防止管道滑动、倾倒或者损坏。

3．管道安装时，必须设置管道距离警示标志，提醒行人和车辆注意管道位置，防止损坏管道。

4．管道安装完成后，必须进行验收，确保管道质量符合要求，避免管道安装质量问题带来的后果。

四、交底要求1．交底前，必须对施工人员进行技术交底，确保施工人员掌握了管道安装的要求和注意事项。

2．交底时，必须对管道安装的要求和注意事项进行详细讲解，确保施工人员理解并掌握了相关内容。

3．交底记录必须详细、准确，包括交底人员、时间、地点、内容等信息，并由相关人员签字确认。

本次交底结束。

在管道安装过程中，管床的处理至关重要。

管床必须保持平整，不能有大颗粒圆石或尖角形石块，以防止管道受到应力集中损伤。

管道安装采用人工安装。

当槽深大于3m或管径大于公称直径DN400mm时，必须使用吊带将管道溜入槽中，然后平稳地放在沙砾基础管位上。

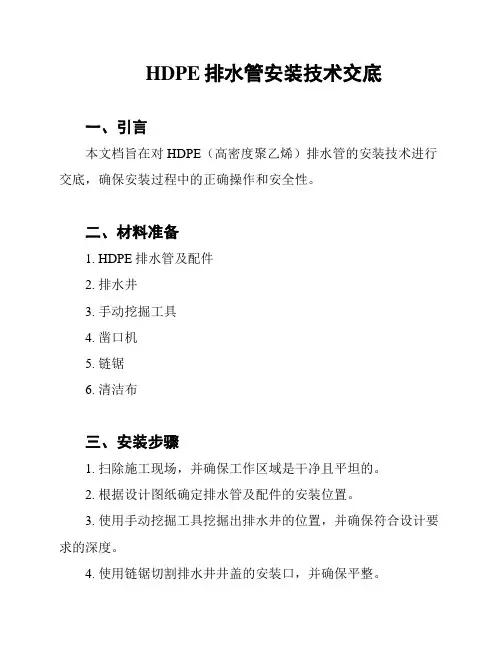

HDPE排水管安装技术交底一、引言本文档旨在对HDPE（高密度聚乙烯）排水管的安装技术进行交底，确保安装过程中的正确操作和安全性。

二、材料准备1. HDPE排水管及配件2. 排水井3. 手动挖掘工具4. 凿口机5. 链锯6. 清洁布三、安装步骤1. 扫除施工现场，并确保工作区域是干净且平坦的。

2. 根据设计图纸确定排水管及配件的安装位置。

3. 使用手动挖掘工具挖掘出排水井的位置，并确保符合设计要求的深度。

4. 使用链锯切割排水井井盖的安装口，并确保平整。

5. 将HDPE排水管的配件与管道连接部分进行清洁，并确保没有异物。

6. 将HDPE排水管逐段安装到对应的位置，使用凿口机进行必要的处理以确保接口连接紧密。

7. 安装完毕后，检查排水管的安装是否水平、垂直，并排除任何可能的漏水问题。

8. 清洁施工现场，确保没有任何杂物残留。

四、安全注意事项1. 在安装过程中，请佩戴合适的个人防护装备，如手套、安全鞋等。

2. 使用工具时要小心操作，避免造成人身伤害。

3. 在挖掘过程中特别注意地下管线的存在，避免损坏其他设施。

五、质量控制1. 使用HDPE排水管及配件时，请确保其符合相关的国家标准和要求。

2. 在安装过程中，严格按照设计图纸和相关要求进行操作，确保材料与位置的准确性。

3. 安装完成后，进行仔细检查，排除任何可能存在的质量问题。

六、维护与保养1. 定期检查排水管的运行情况，发现问题及时处理并修复。

2. 避免在排水管上施加过大的负荷或压力，以免损坏管道。

3. 定期清理排水管，防止堵塞和积聚。

以上即为HDPE排水管安装技术交底的内容，请所有相关人员在安装过程中严格遵守，并根据实际情况进行灵活应用。

保障安装的质量和安全是我们共同的目标。

技术交底单施工单位：广西五鸿建设集团有限公司填发日期年月日高密度聚乙烯(PE)排水管道施工1.6.1适用范围适用于新建、改建和扩建的埋地(PE)排水管道施工。

1.6.2施工准备1.6.2.1技术准备1. 施工前做好施工图纸的会审，编制施工组织设计及交底工作。

2. 完成施工交接桩、复测工作，并进行护桩及加密桩点布置。

3. 对管材检验实验工作已完成。

1.6.2.2材料要求1. 管材、管件及电热熔带进场应有产品合格证和出厂质量检验报告。

2. 管材质量应符合表1-44的要求。

3. 电热熔带标准见表1-45。

4. 管材规格及几何尺寸允许偏差见表1-46。

1.6.2.3机具设备1. 机具：电熔焊机、便携式切割锯、平板振动夯、蛙夯、夹钳、扣带、水平垫木或沙袋、清洁布等。

2. 检测设备：水准仪、经纬仪、小线、直尺、卷尺等。

1.6.2.4作业条件1. 施工交通疏导方案经有关主管部门批准。

地下管线和其他设施物探和坑探调查清楚，地上、地下管线设施拆迁或加固措施已完成。

2. 现场“三通一”平已完成，地下水位降至槽底0.5m以下。

3. 施工技术方案已完成审批手续。

1.6.3施工工艺1.6.3.1工艺流程测量放线→沟槽开挖→柔性基础→管道铺设与连接→密闭性检验→管道回填→管道变形检验1.6.3.2操作工艺1. 测量放线施工测量放线参照由测量队制订的市政工程施工测量专项方案执行。

2. 沟槽开挖(1) 沟槽开挖、边坡设置及沟槽支护等参照“管线基坑明挖土方”进行施工。

(2) 沟槽开挖后，应将沟底的岩石、砾石等坚硬物体铲除至设计标高以下150mm～200mm，然后铺上砂土整平夯实。

(3) 基底标高、轴线位置、基底土质应符合设计要求。

管道每侧工作宽度若设计无要求时，可参照表1-47执行。

3. 柔性基础(1) 管道基础应按照设计要求铺设。

设计无规定时，对一般土质，基底可铺设一层厚度为100mm的粗砂基础；对软土地基，且槽底处在地下水位以下时，铺筑厚度不小于200mm的柔性基础，分两层铺设，下层用粒径为5mm～40mm的碎石，上层铺砂，厚度不小于50mm。

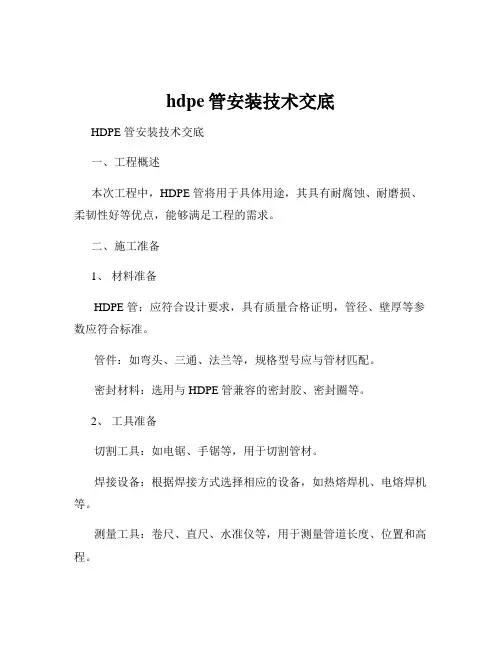

hdpe管安装技术交底HDPE 管安装技术交底一、工程概述本次工程中，HDPE 管将用于具体用途，其具有耐腐蚀、耐磨损、柔韧性好等优点，能够满足工程的需求。

二、施工准备1、材料准备HDPE 管：应符合设计要求，具有质量合格证明，管径、壁厚等参数应符合标准。

管件：如弯头、三通、法兰等，规格型号应与管材匹配。

密封材料：选用与 HDPE 管兼容的密封胶、密封圈等。

2、工具准备切割工具：如电锯、手锯等，用于切割管材。

焊接设备：根据焊接方式选择相应的设备，如热熔焊机、电熔焊机等。

测量工具：卷尺、直尺、水准仪等，用于测量管道长度、位置和高程。

紧固工具：扳手、螺丝刀等，用于安装管件和固定管道。

3、场地准备清理施工现场，确保施工区域平整、干净，无杂物和障碍物。

按照设计图纸确定管道的走向和位置，并进行标记。

三、HDPE 管安装工艺流程1、测量放线根据设计图纸，使用测量工具在施工现场放出管道的中心线和高程控制点。

标记出管道的转弯、分支和连接位置，确保管道安装的准确性。

2、管沟开挖按照设计要求和施工规范开挖管沟，管沟的宽度和深度应满足管道安装和回填的要求。

管沟底部应平整，不得有尖锐的石块和硬物，如有必要，应进行夯实和铺垫砂层。

3、管道敷设将HDPE 管吊运至管沟内，注意保护管材表面，避免划伤和损坏。

按照测量放线的标记，逐段敷设管道，确保管道的中心线与标记线重合。

在管道的转弯、分支和连接部位，应设置支墩或固定支架，以保证管道的稳定性。

4、管道连接HDPE 管的连接方式主要有热熔连接和电熔连接两种。

热熔连接：使用热熔焊机将管材的端部加热至熔化状态，然后迅速将两端对接，施加一定的压力，使其融合在一起。

在热熔连接过程中，应控制好加热温度、时间和对接压力，确保连接质量。

电熔连接：将电熔管件套在管材的端部，通过电熔焊机对管件通电加热，使管件内表面的电阻丝发热，从而将管材和管件熔接在一起。

电熔连接时，应按照管件的说明书设置焊接参数，并保证焊接过程中的电源稳定。

1. 应用范围本规程适用于新建、改建、扩建民用及工业建筑的生活排水、屋面雨水排水系统的建筑排水高密度聚乙烯（HDPE ）管道工程设计、施工及验收。

建筑排水管道工程采用的高密度聚乙烯（HDPE ）管材及管件应符合《建筑排水用高密度聚乙烯(HDPE)管材及管件》CJ/T 250 及国家现行产品标准的规定2. 施工准备：2.1. 技术准备：施工前首先熟悉图纸，掌握收集施工图纸所涉及的图集，施工规范，施工工艺，以及验收规范。

2.2. 材料检验：2.2.1. 管材和管件应采用不低于PE80等级的高密度聚乙烯（HDPE ）原材料制造； 2.2.2. 管材的纵向回缩率不应大于3％；2.2.3. 管材和管件的内外表面应光滑平整，壁厚应均匀、无划痕，外壁颜色应为黑色，且最有抗紫外线的能力。

管材外壁应标注供应厂名称、产品型号、尺寸、生产日期、原材料型号、产品标准等；2.2.4. 管材端品必须平整，且端面应垂直于管材的轴线；2.2.5. 管材和管件之间的连接应采用热熔对焊连接或电熔连接，管道与雨水斗的连接应采用电熔连接。

2.3. 固定件2.3.1. 管道安装时应设置固定件。

固定件必须能承受满流管道的重量和高速水流所产生的作用力。

对高密度聚乙烯（HDPE ）管道系统，固定件还应能承受管道热胀冷缩时产生的轴向应力。

2.3.2. 固定件应根据各管件按不同管径和要求设置，位置应准确，埋设应平整，与管道接触应紧密，且不得损伤管道表面。

2.3.3. 对采用高密度聚乙烯（HDPE ）管道的虹吸式屋面雨水排水系统中的固定件，应采用与系统管材配套的专用管道固定系统。

2.3.4. 金属固定件的里层和外层均应做防腐处理，并符合国家现行有关标准的规定。

2.4. 主要机具：2.4.1. 氩弧焊机、热熔机、手锤、手锯、断管器、錾子、改锥、活口板子等。

2.4.2. 其它：水平尺、线坠、钢卷尺、小线、粉笔、石笔、电焊、气焊等各一套。

3. 作业条件：C o mp an yC o nf i de nt i al室外出户排水管道的敷设必须在土方回填到管底或稍高的高度，室内房心内沿管线位置无堆积物，且管道穿过建筑基础处，已按设计要求预留好管洞。

交底内容：HDPE管道安装技术要求一一施工准备1使用部位本工程塔楼排水支管及别墅区排水立管、地下室排水管道均采用HDPE排水管，热熔连接。

2施工准备2.1材料要求：2.1.1管材和管件应采用不低于PE80等级的高密度聚乙烯（HDPE）原材料制造；2.1.2管材的纵向回缩率不应大于3%；2.1.3管材和管件的内外表面应光滑平整，壁厚应均匀、无划痕，外壁颜色应为黑色，且最有抗紫外线的能力。

管材外壁应标注供应厂名称、产品型号、尺寸、生产日期、原材料型号、产品标准等；2.1.4管材端品必须平整，且端面应垂直于管材的轴线；2.2管材固定2.2.1室内沉箱排水管道安装时应根据标高要求设置水泥支墩。

管底应平整。

支墩间距40cm,排水管分支处应设置支墩。

2.2.2对于别墅区排水立管部位的固定件，应采用与系统管材配套的专用管道固定系统。

2.2.3金属固定件的里层和外层均应做防腐处理，并符合相关规范要求。

3、主要机具：1.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。

2.2预制加工：2.2.1高密度聚乙烯（HDPE）管应采用专用管道切割机切割，切口应垂直于管中心。

2.2.2高密度聚乙烯（HDPE）预制管段不宜超过10m，预制管段之间的连接应采用电熔、热熔对焊或法兰连接。

2.3管道安装：2.3.1沉箱排水（HDPE）管采用对口热熔连接，HDPE管材与W型铸铁管连接时需用相应的紧缩管件。

2.3.2排水立管应按设计要求设置检查口，检查口中心宜距地面1.0m。

当采用高密度聚乙烯（HDPE）管时，检查口的最大设置间距不宜大于30m，本工程按要求每层设置检查口。

2.3.3沉箱排水排出管有90°弯处应采用2个45°弯头或R不小于4D的90°弯头；2.3.4高密度聚乙烯（HDPE）管道穿过墙壁、楼板或有防火要求的部位时，应按设计要求设置阻火圈、防火胶带或防炎套管。

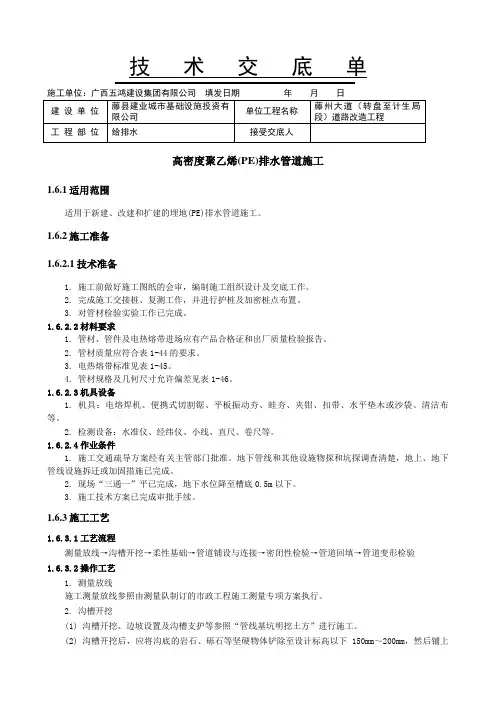

技术交底单施工单位：广西五鸿建设集团有限公司填发日期年月日高密度聚乙烯(PE)排水管道施工1.6.1 适用范围适用于新建、改建和扩建的埋地(PE)排水管道施工。

1.6.2 施工准备1.6.2.1 技术准备1. 施工前做好施工图纸的会审，编制施工组织设计及交底工作。

2. 完成施工交接桩、复测工作，并进行护桩及加密桩点布置。

3. 对管材检验试验工作已完成。

1.6.2.2 材料要求1. 管材、管件及电热熔带进场应有产品合格证和出厂质量检验报告。

2. 管材质量应符合表1-44的要求。

3. 电热熔带标准见表1-45。

4. 管材规格及几何尺寸允许偏差见表1-46。

1.6.2.3 机具设备1. 机具：电熔焊机、便携式切割锯、平板振动夯、蛙夯、夹钳、扣带、水平垫木或沙袋、清洁布等。

2. 检测设备：水准仪、经纬仪、小线、直尺、卷尺等。

1.6.2.4 作业条件1. 施工交通疏导方案经有关主管部门批准。

地下管线和其他设施物探和坑探调查清楚，地上、地下管线设施拆迁或加固措施已完成。

2. 现场“三通一”平已完成，地下水位降至槽底0.5m以下。

3. 施工技术方案已完成审批手续。

1.6.3 施工工艺1.6.3.1 工艺流程测量放线→沟槽开挖→柔性基础→管道铺设与连接→密闭性检验→管道回填→管道变形检验1.6.3.2 操作工艺1. 测量放线施工测量放线参照由测量队制订的市政工程施工测量专项方案执行。

2. 沟槽开挖(1) 沟槽开挖、边坡设置及沟槽支护等参照“管线基坑明挖土方”进行施工。

(2) 沟槽开挖后，应将沟底的岩石、砾石等坚硬物体铲除至设计标高以下150mm～200mm，然后铺上砂土整平夯实。

(3) 基底标高、轴线位置、基底土质应符合设计要求。

管道每侧工作宽度若设计无要求时，可参照表1-47执行。

3. 柔性基础(1) 管道基础应按照设计要求铺设。

设计无规定时，对一般土质，基底可铺设一层厚度为100mm的粗砂基础；对软土地基，且槽底处在地下水位以下时，铺筑厚度不小于200mm的柔性基础，分两层铺设，下层用粒径为5mm～40mm的碎石，上层铺砂，厚度不小于50mm。

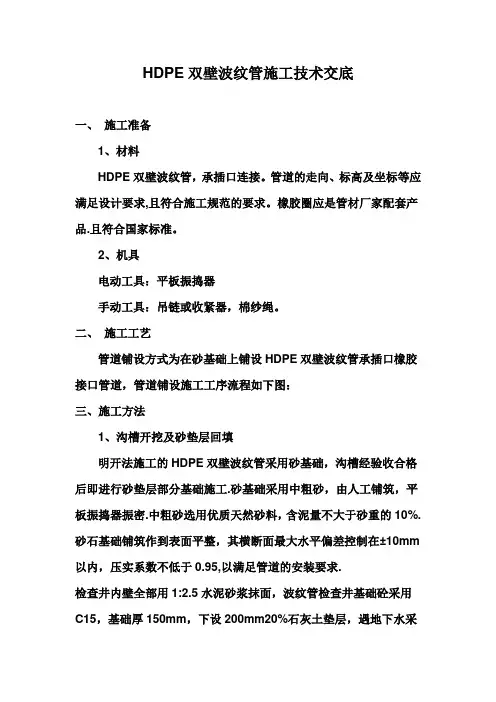

HDPE双壁波纹管施工技术交底一、施工准备1、材料HDPE双壁波纹管，承插口连接。

管道旳走向、标高及坐标等应满足设计规定，且符合施工规范旳规定。

橡胶圈应是管材厂家配套产品。

且符合国标。

2、机具电动工具：平板振捣器手动工具：吊链或收紧器，棉纱绳。

二、施工工艺管道铺设方式为在砂基本上铺设HDPE双壁波纹管承插口橡胶接口管道，管道铺设施工工序流程如下图：三、施工措施1、沟槽开挖及砂垫层回填明开法施工旳HDPE双壁波纹管采用砂基本，沟槽经验收合格后即进行砂垫层部分基本施工。

砂基本采用中粗砂，由人工铺筑，平板振捣器振密。

中粗砂选用优质天然砂料，含泥量不不小于砂重旳10%。

砂石基本铺筑作到表面平整，其横断面最大水平偏差控制在±10mm以内，压实系数不低于0.95，以满足管道旳安装规定。

检查井内壁所有用1:2.5水泥砂浆抹面，波纹管检查井基本砼采用C15，基本厚150mm，下设200mm20%石灰土垫层，遇地下水采用干砌片石垫层。

2、工作坑由于PE双壁波纹管大头承口处呈喇叭状，每节管承口处需要挖一稍深旳工作坑，以便使管子稳平及检查、修找胶圈就位状况。

随安管随挖工作坑，保证工作坑有足够尺寸，使管子大口悬空。

承插安装后，用砂填实工作坑。

3、下管管道安装采用人工安装。

槽深不大时由人工抬管入槽，槽深不小于3m或管径不小于公称直径DN400mm时，用非金属绳索溜管入槽，依次平稳地放在砂砾基本管位上。

严禁用金属绳索勾住两端管口或将管材自槽边翻滚抛入槽中。

混合槽或支撑槽，采用从槽旳一端集中下管，在槽底将管材运送到位。

砂基本垫层经验收合格后进行下管施工，下管前将管道内外壁打扫干净，并进行外观检查，合格品用于吊放。

按设计规定进行排管（布管），排管从下游开始排放，管道承口为进水方向，两管节间搭接300~400mm。

调节管材长短时用手锯切割，断面应垂直平整，不应有损坏。

4、管道安装：（1）、安装前管床解决管床必须解决得持续平整，不得有大颗粒圆石（直径不小于38mm）或尖角形石块（不小于25mm），避免应力集中损伤管道。

施工技术交底记录工程名称：联投湖北省路桥集团有限公司梧桐湖新区工程分部名称：环湖路排水工程分项名称：管网工程会议主持人：技术交底人：记录整理人:交底日期：参加会议人员签到表后接交底记录内容交底内容:施工步骤:施工准备（材料、机械、人员)→测量放线→沟槽开挖→人工清底→验槽（承载力及标高复测）→垫层铺设（环刀）→管道安装→偎管（密实度检测)→回填土（夯实碾压、压实度检测）1、施工准备施工前组织机械及人员进场,并对所有施工人员进行一次安全教育，施工负责人对施工图纸加以了解，以便合理规范的组织施工。

材料进场后通知项目部实验室对所有原材料进行取样检测以保证进场材料合格，同时出具厂家提供的材料合格证明。

管材运到现场时,采用目测法,对管道是否有损伤进行检查：管道内外壁光滑无气泡、裂口、脱皮及明显的凹陷、杂质、颜色不均匀；管节的同一截面壁厚偏差不能超过14％；管节弯曲不得大于1%;管节端口平整，并垂直于轴线。

并做好记录与验收手续，同时按要求见证取样送检。

2、测量放线一切准备到位后，对施工段落内可施工断面提前通知测量组进行测量放样，安排人员打桩并拉线洒石灰,以确保沟槽走向在可控范围内，同时测量人员对原地面标高做好测量记录由现场监理工程师签字确认.3、沟槽开挖采用反铲挖掘机进行沟槽开挖，施工队测量人员随时采用水准仪对沟槽底标高进行测量，待挖至设计底标高以上10cm左右采用人工清底以避免出现超挖现象，沟槽开挖好后通知项目部测量组复测,实验室检测基坑地基承载力。

对超挖段落由施工队自己提供材料、设备填补并夯实且不予计量；若地基承载力不够，现场负责人应及时上报项目部及监理以尽快采取措施。

HDPE双壁波纹管采用砂基础，沟槽经验收合格后即进行砂垫层部分基础施工.砂基础采用中粗砂，由人工铺筑，洒水密实并由平板振捣器振密，中粗砂选用优质天然砂料,含泥量不大于砂重的10%。

砂石基础铺筑作到表面平整，其横断面最大水平偏差控制在±10mm 以内，压实系数不低于0.95,以满足管道的安装要求. 检查井基坑开挖、施工同时进行，管道与检查井的衔接,宜采用柔性接口管件连接；检查井内壁全部用1:2.5水泥砂浆抹面,波纹管检查井基础砼采用C15，基础厚100mm,下设200mm20％石灰土垫层，地基承载力不够时同沟槽开挖采取同样措施。
