结构健康监测的技术与应用在现代工程领域中，结构健康监测已成为确保各类建筑和基础设施安全、可靠运行的重要手段。

随着科技的不断进步，结构健康监测的技术也日益成熟，并在众多领域得到了广泛的应用。

一、结构健康监测的定义与重要性结构健康监测，简单来说，就是通过一系列的技术手段，对工程结构的性能和状态进行实时监测、评估和诊断。

其目的在于及时发现结构可能存在的损伤、劣化或潜在的安全隐患，以便采取相应的维护和修复措施，从而延长结构的使用寿命，保障人员和财产的安全。

对于大型桥梁、高层建筑、大坝、隧道等重要基础设施而言，结构健康监测的重要性不言而喻。

这些结构往往承受着巨大的荷载和复杂的环境作用，如果不能及时发现和处理结构的问题，一旦发生事故，将会造成极其严重的后果。

例如，桥梁的坍塌会导致交通中断，甚至造成人员伤亡；大坝的失事可能引发洪水灾害，给下游地区带来巨大的损失。

因此，结构健康监测是保障公共安全和社会稳定的重要环节。

二、结构健康监测的技术1、传感器技术传感器是结构健康监测系统的“眼睛”，它们能够感知结构的各种物理参数，如位移、应变、加速度、温度、湿度等。

目前常用的传感器包括应变片、加速度计、位移传感器、光纤传感器等。

其中，光纤传感器具有抗电磁干扰、耐腐蚀、精度高、能够实现分布式测量等优点，在结构健康监测中得到了越来越广泛的应用。

2、数据采集与传输技术传感器采集到的数据需要经过有效的采集和传输，才能到达数据分析处理的终端。

数据采集系统通常包括数据采集卡、信号调理器等设备，能够将传感器输出的模拟信号转换为数字信号，并进行初步的处理和存储。

数据传输方式则包括有线传输（如电缆、光缆）和无线传输（如蓝牙、WiFi、Zigbee 等）。

无线传输方式具有安装方便、灵活性高等优点，但在数据传输的稳定性和可靠性方面可能存在一定的挑战。

3、数据分析与处理技术采集到的大量监测数据需要经过深入的分析和处理，才能提取出有价值的信息。

数据分析的方法包括时域分析、频域分析、小波分析、模式识别等。

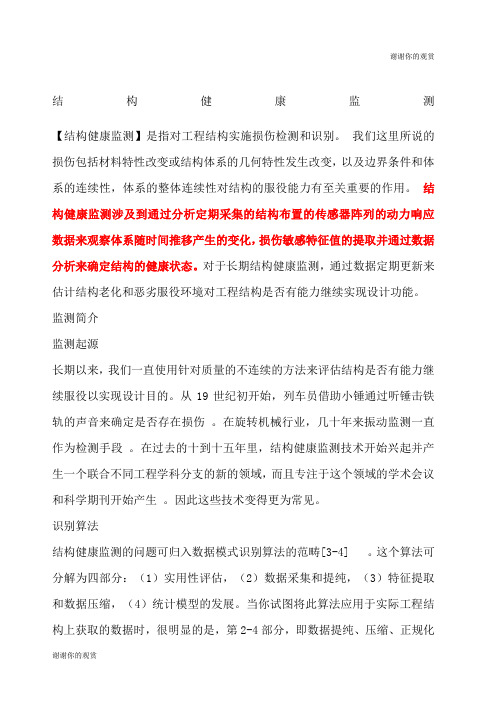

结构健康监测【结构健康监测】是指对工程结构实施损伤检测和识别。

我们这里所说的损伤包括材料特性改变或结构体系的几何特性发生改变，以及边界条件和体系的连续性，体系的整体连续性对结构的服役能力有至关重要的作用。

结构健康监测涉及到通过分析定期采集的结构布置的传感器阵列的动力响应数据来观察体系随时间推移产生的变化，损伤敏感特征值的提取并通过数据分析来确定结构的健康状态。

对于长期结构健康监测，通过数据定期更新来估计结构老化和恶劣服役环境对工程结构是否有能力继续实现设计功能。

监测简介监测起源长期以来，我们一直使用针对质量的不连续的方法来评估结构是否有能力继续服役以实现设计目的。

从19世纪初开始，列车员借助小锤通过听锤击铁轨的声音来确定是否存在损伤。

在旋转机械行业，几十年来振动监测一直作为检测手段。

在过去的十到十五年里，结构健康监测技术开始兴起并产生一个联合不同工程学科分支的新的领域，而且专注于这个领域的学术会议和科学期刊开始产生。

因此这些技术变得更为常见。

识别算法结构健康监测的问题可归入数据模式识别算法的范畴[3-4] 。

这个算法可分解为四部分：（1）实用性评估，（2）数据采集和提纯，（3）特征提取和数据压缩，（4）统计模型的发展。

当你试图将此算法应用于实际工程结构上获取的数据时，很明显的是，第2-4部分，即数据提纯、压缩、正规化和数据融合来贴近工程实际服役环境是非常关键的环节，我们可通过硬件、软件以及二者的有机结合来实现。

实用性评估对于健康监测对结构的损伤识别能力，实用性评估涉及到四个方面：（1）结构健康监测的应用对于生命安全和经济效益有什么好处？（2）怎样对结构进行损伤定义，多重损伤同时存在的可能性，哪种类型最值得关注？（3）什么条件下（不同用途、不同环境）的体系需要监测（4）使用过程中采集数据的局限性使用环境对监测的体系和监测过程的完成形成限制条件。

这种评估开始将损伤识别的过程和损伤的外部特征联系起来，当然也用到独特的损伤特征来完成检测。

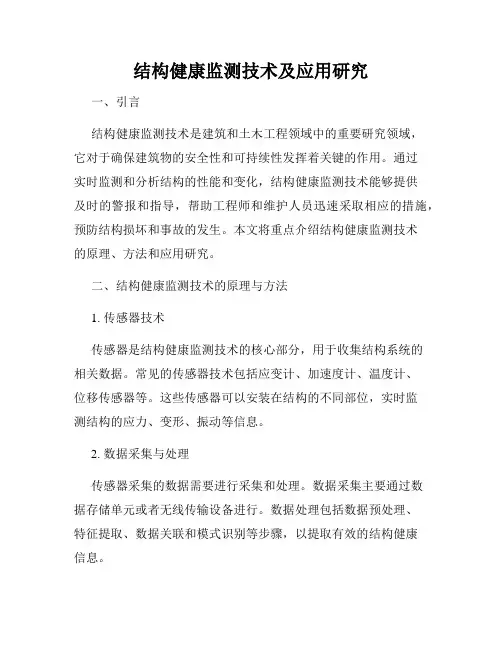

结构健康监测技术及应用研究一、引言结构健康监测技术是建筑和土木工程领域中的重要研究领域，它对于确保建筑物的安全性和可持续性发挥着关键的作用。

通过实时监测和分析结构的性能和变化，结构健康监测技术能够提供及时的警报和指导，帮助工程师和维护人员迅速采取相应的措施，预防结构损坏和事故的发生。

本文将重点介绍结构健康监测技术的原理、方法和应用研究。

二、结构健康监测技术的原理与方法1. 传感器技术传感器是结构健康监测技术的核心部分，用于收集结构系统的相关数据。

常见的传感器技术包括应变计、加速度计、温度计、位移传感器等。

这些传感器可以安装在结构的不同部位，实时监测结构的应力、变形、振动等信息。

2. 数据采集与处理传感器采集的数据需要进行采集和处理。

数据采集主要通过数据存储单元或者无线传输设备进行。

数据处理包括数据预处理、特征提取、数据关联和模式识别等步骤，以提取有效的结构健康信息。

3. 结构健康评估与分析通过分析和评估结构的健康状态，可以了解结构的强度、稳定性和可用性。

常见的分析方法包括频域分析、时域分析、模态分析以及损伤识别和评估等。

三、结构健康监测技术的应用研究1. 建筑工程结构健康监测技术在建筑领域中有着广泛的应用。

通过对建筑物的结构参数进行监测和分析，可以及时发现潜在的结构问题，预防事故的发生。

此外，结构健康监测技术还可以用于建筑物的优化设计和维护，提高建筑物的可持续性和使用寿命。

2. 桥梁工程桥梁是交通运输系统中不可或缺的组成部分，其安全性和可靠性对于交通运输的顺畅和安全起着重要作用。

结构健康监测技术可以用于监测桥梁的结构状况，实时检测桥梁的振动、应力和变形等参数，从而进行桥梁结构的健康评估和预警，提供及时的维修和维护指导。

3. 水电站与核电站工程水电站和核电站是重要的能源供应设施，其结构的安全和稳定性对于保障能源供应具有重要意义。

结构健康监测技术可以用于监测水电站和核电站的关键设备和结构，提前发现设备的故障和结构的漏洞，以避免重大事故的发生。

结构健康监测目录•1概念•2过程•3理想的结构健康监测方法•4工作流程图•5研究内容概念结构健康监测（Structural Health Monitoring，简称SHM）是一种技术，是智能材料结构在实际工程中的一种很重要的应用。

结构健康监测系统是一种仿生智能系统，可以在线监测结构的“健康”状态。

它采用埋入或表面粘贴的传感器作为神经系统，能感知和预报结构内部缺陷和损伤。

结构整体与局部的变形、腐蚀、支撑失效等一系列的非健康因素，是一种对材料或结构进行无损评估的方法。

当遇到突发事故或危险环境，系统可通过调节与控制使整个结构系统恢复到最佳工作状态。

系统还可通过自动改变和调节结构的形状、位置、强度、刚度、阻尼或振动频率使结构在危险时能自我保护，并继续生存下去。

过程结构健康监测的过程包括：通过一系列传感器得到系统定时取样的动力响应测量值，从这些测量值中抽取对损伤敏感的特征因子，并对这些特征因子进行统计分析，从而获得结构当前的健康状况。

理想的结构健康监测方法理想的结构健康监测方法应该能准确的在损伤发生的初期，发现损伤并能够定位及确定损伤的程度，进而提供结构的安全性评估，并能预测损伤结构的剩余寿命。

工作流程图研究内容结构健康监测系统在国民生产中的应用非常广泛，特别是在工程中，有很多材料结构需要及时的维护及监测，用传统的监测方法耗时、费力，并且费用昂贵，而运用结构健康监测的技术就可以使这些缺点得到改进。

结构健康监测的技术有如下优点：（1）实时在线地监测及安全性评估，节省维护费用。

（2）依靠先进的测试系统，可减少劳动力和降低人工误判。

（3）可以及时的和最新技术相结合。

（4）大多数具有自修复功能。

（5）自动化程度高，可以大大提高安全性和可靠性。

近年来，随着材料和结构损伤特征信号处理技术研究的进展，传感/驱动技术研究的深入，监测系统越来越多地应用于实际的工程实践中，比如先进战斗机和超期服役飞机的健康监控、航天器及空间站的健康监测和民用结构的在线监测。

桥梁结构健康监测目录1. 桥梁结构健康监测的概念 02. 桥梁结构健康监测系统 02.1. 监测内容 02.2. 数据传输 (1)2.3. 数据分析处理和控制 (2)2.4. 大型桥梁结构健康监测系统 (2)2.5. 桥梁结构健康监测的现状与发展方向 (3)3. 桥梁结构健康监测系统的意义 (4)3.1. 桥梁结构健康监测系统的主要作用包括： (4)3.2. 桥梁健康监测意义 (4)4. 现有桥梁结构监测系统存在的问题 (5)5. 结语 (6)桥梁结构健康监测1.桥梁结构健康监测的概念交通是社会的经济命脉，桥梁是交通的咽喉，交通不畅会制约社会的经济发展，所以保障桥梁的功能性、耐久性，尤其是安全性至关重要。

为保证桥梁安全运行、避免严重事故发生,对桥梁结构进行健康监测应运而生，桥梁结构健康监测是以科学的监测理论与方法为基础，采用各种适宜的检验、检测手段获取数据，为桥梁结构设计方法、计算假定、结构模型分析提供验证；对结构的主要性能指标和特性进行分析，及早预见、发现和处理桥梁结构安全隐患和耐久性缺陷，诊断结构突发和累计损伤发生位置与程度，并对发生后果的可能性进行判断与预测。

通过对桥梁结构健康状态的监测与评估，为桥梁在各种气候、交通条件下和桥梁运营状况异常时发出预警信号，为桥梁维护、维修与管理措施提供依据，并通过及时采取措施达到防止桥梁坍塌、局部破坏，保障和延长桥梁的使用寿命的目的。

2.桥梁结构健康监测系统2.1.监测内容数据采集与测量的内容主要为：变形(沉降、位移、倾斜)、应力、动力特性、温度、外观检测等。

1)变形监测采取适宜的测量手段，对桥梁主体结构关键部位的沉降、位移、倾斜量进行监测。

常用监测变形的方法有：导线测量法、几何水准测量法、GPS测定三维位移量法、自动极坐标实时差分测量法和自动全站仪三维坐标非接触量测等。

2)应力监测桥梁运营状态中主体结构的应力变化是由于主体结构的外部条件和内部状态变化引起的。

智能建筑安全结构健康监测

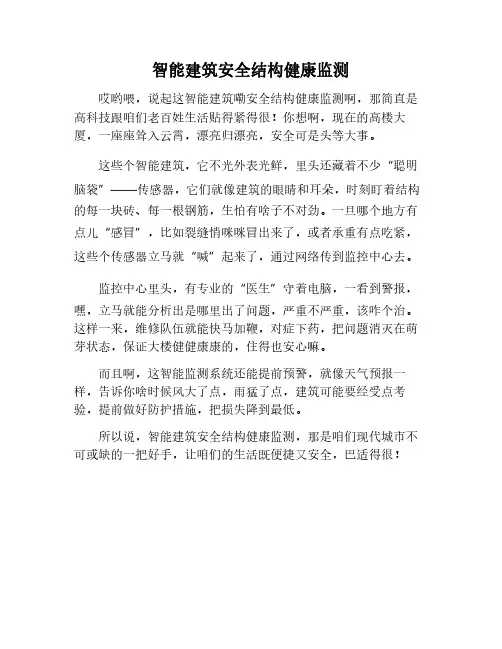

哎哟喂，说起这智能建筑嘞安全结构健康监测啊，那简直是高科技跟咱们老百姓生活贴得紧得很！你想啊，现在的高楼大厦，一座座耸入云霄，漂亮归漂亮，安全可是头等大事。

这些个智能建筑，它不光外表光鲜，里头还藏着不少“聪明脑袋”——传感器，它们就像建筑的眼睛和耳朵，时刻盯着结构的每一块砖、每一根钢筋，生怕有啥子不对劲。

一旦哪个地方有点儿“感冒”，比如裂缝悄咪咪冒出来了，或者承重有点吃紧，这些个传感器立马就“喊”起来了，通过网络传到监控中心去。

监控中心里头，有专业的“医生”守着电脑，一看到警报，嘿，立马就能分析出是哪里出了问题，严重不严重，该咋个治。

这样一来，维修队伍就能快马加鞭，对症下药，把问题消灭在萌芽状态，保证大楼健健康康的，住得也安心嘛。

而且啊，这智能监测系统还能提前预警，就像天气预报一样，告诉你啥时候风大了点，雨猛了点，建筑可能要经受点考验，提前做好防护措施，把损失降到最低。

所以说，智能建筑安全结构健康监测，那是咱们现代城市不可或缺的一把好手，让咱们的生活既便捷又安全，巴适得很！。
