偏光片简介

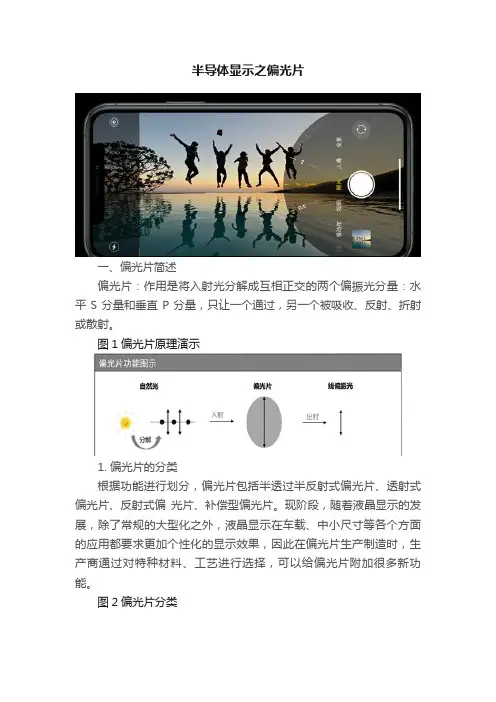

半导体显示之偏光片一、偏光片简述偏光片：作用是将入射光分解成互相正交的两个偏振光分量：水平 S 分量和垂直 P 分量，只让一个通过，另一个被吸收、反射、折射或散射。

图1偏光片原理演示1. 偏光片的分类根据功能进行划分，偏光片包括半透过半反射式偏光片、透射式偏光片、反射式偏光片、补偿型偏光片。

现阶段，随着液晶显示的发展，除了常规的大型化之外，液晶显示在车载、中小尺寸等各个方面的应用都要求更加个性化的显示效果，因此在偏光片生产制造时，生产商通过对特种材料、工艺进行选择，可以给偏光片附加很多新功能。

图2偏光片分类2.偏光片基本结构偏光片最基本的结构是“三明治结构”，一层 PVA 两边各附一层TAC，为了方便使用和达到不同的光学效果，制造商会在基本结构的贴附面涂布一层 PSA，最后在两个外侧面贴上保护膜和离异膜来保护偏光片。

这就是最基础的TN-LCD 普通全投射型偏光片。

如果去掉一层保护膜，再复合一层反射膜，就是反射型偏光片。

去掉一层异形膜，再复合一层半反膜，就是半反射型偏光片。

使用耐高温防潮压敏胶，并对 PVA 进行特殊浸胶处理，所制成的偏光片即为宽温型偏光片。

小尺寸TFT-LCD 用偏光片常规结构与TN-LCD 相同。

中大尺寸TFT-LCD 后偏光片需要附加增亮膜，前片需要附加视角补偿和防眩抗反射相关膜。

图3TFT-LCD基本结构表1偏光片各层结构的作用表2偏光片性能对面板显示效果的影响3.OLED与LCD偏光片对比OLED与LCD所用偏光片略有差别。

其中，LCD 模组中有两张偏光片，上偏光片通过解析偏振光产生明暗对比，下偏光片将光源产生的光束转换为偏振光，产生显示画面。

OLED 只需一张圆偏光片，以1/4 波长相位膜与传统偏光片构成，主要作用是抵挡环境光，提高对比度。

图4OLED与LCD偏光片对比二、偏光片的制造：投入大、壁垒高1.投入大偏光片制造过程中综合运用包括光学、化学、化工等在内的多门技术，制造难度大，前期投入高，建设周期和回收周期长，中国内陆厂商进入较晚。

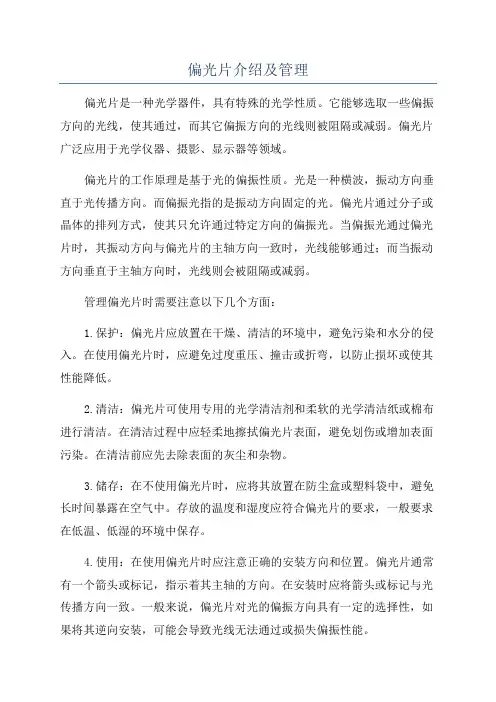

偏光片介绍及管理偏光片是一种光学器件，具有特殊的光学性质。

它能够选取一些偏振方向的光线，使其通过，而其它偏振方向的光线则被阻隔或减弱。

偏光片广泛应用于光学仪器、摄影、显示器等领域。

偏光片的工作原理是基于光的偏振性质。

光是一种横波，振动方向垂直于光传播方向。

而偏振光指的是振动方向固定的光。

偏光片通过分子或晶体的排列方式，使其只允许通过特定方向的偏振光。

当偏振光通过偏光片时，其振动方向与偏光片的主轴方向一致时，光线能够通过；而当振动方向垂直于主轴方向时，光线则会被阻隔或减弱。

管理偏光片时需要注意以下几个方面：1.保护：偏光片应放置在干燥、清洁的环境中，避免污染和水分的侵入。

在使用偏光片时，应避免过度重压、撞击或折弯，以防止损坏或使其性能降低。

2.清洁：偏光片可使用专用的光学清洁剂和柔软的光学清洁纸或棉布进行清洁。

在清洁过程中应轻柔地擦拭偏光片表面，避免划伤或增加表面污染。

在清洁前应先去除表面的灰尘和杂物。

3.储存：在不使用偏光片时，应将其放置在防尘盒或塑料袋中，避免长时间暴露在空气中。

存放的温度和湿度应符合偏光片的要求，一般要求在低温、低湿的环境中保存。

4.使用：在使用偏光片时应注意正确的安装方向和位置。

偏光片通常有一个箭头或标记，指示着其主轴的方向。

在安装时应将箭头或标记与光传播方向一致。

一般来说，偏光片对光的偏振方向具有一定的选择性，如果将其逆向安装，可能会导致光线无法通过或损失偏振性能。

总之，偏光片作为一种光学器件，在使用和管理过程中需要注意保护、清洁、储存和正确使用。

这样可以确保其正常工作和延长使用寿命。

对于使用偏光片的相关行业和领域来说，合理的管理和维护偏光片，将有助于提高工作效率和产品质量。

偏光片的作用原理
一、偏光片简介
偏光片的全称是偏振光片，我们熟悉的液晶显示器成像就一定需要借助偏光片来实现。

因为所有的液晶显示器前后都会有两篇偏光片紧紧的粘贴在液晶玻璃上，组成总厚度为一毫米的液晶片。

我们所熟知的3D眼镜就是利用的偏光片原理。

二、偏光片工作原理
偏光片的工作原理主要是因为普通液晶显示器面对眼睛的那张偏光片是磨砂处理的，以消散表面反光，并且把光散射以增加液晶显示器的视角。

而偏光片可以很好的控制特定光束的偏振方向。

一般情况下，自然光能够在通过偏光片的时候，振动方向与偏光片透过轴垂直的光就会被吸收，透过光只剩下振动方向与偏光片透过轴平行的偏振光。

液晶显示模组中有两张偏光片分别贴在玻璃基板两侧，下偏光片用于将背光源产生的光束转换为偏振光，上偏光片用于解析经液晶电调制后的偏振光，产生明暗对比，从而产生显示画面。

液晶显示模组的成像必须依靠偏振光，少了任何一张偏光片，液晶显示模组都不能显示图像。

偏光片（偏光板）知识发表时间：2012-7-10 浏览：2258标签：偏光片偏光板所属专题：模切材料专题偏光板的主要作用是可以将不具偏极性的自然光转化为偏极光，使与电场呈垂直方向的光线通过，让LCD面板能正常显示影像。

偏光片的主要作用就是使通过偏光片的自然光变成偏振光。

偏光片是一种产生和检测偏振光的片状光学功能材料。

偏光片是一种影响LCD液晶屏显示效果的关键组件。

偏光板是使不具偏极性的自然光，产生偏极化，转变成偏极光，加上液晶分子扭转特性，达到控制光线的通过与否，从而提高透光率和视角范围，形成防眩等功能，是面板上游原材料领域十分重要的一类产品，而且约占lcd tv原材料成本的10%。

偏光片按功能分类：透射式偏光片反射式偏光片半透过半反射式偏光片补偿型偏光片偏光片按染色方法分类：碘系偏光片：容易获得高透过率、高偏振度的光学特性，但耐高温高湿的能力较差。

染料系偏光片：不容易获得高透过率、高偏振度的光学特性，但耐高温高湿的能力较好偏光片的组成最早的偏光片主要由中间能产生偏振光线的PVA膜，再在两面复合上TAV保护膜组成。

为了方便使用和得到不同的光学效果，偏光片供应商应液晶显示器制造商要求，又在两面涂覆上压敏胶，再覆上离型膜，这种偏光片是我们最常见到的TN普通全透射偏光片。

如果去掉一层离型膜，再复合一层反射膜，就是最普通的反射偏光片。

使用的压敏胶为耐高温防潮压敏胶，并对PVA进行特殊浸胶处理(染料系列产品)，所制成的偏光片即为宽温类型偏光片;在使用的压敏胶中加入阻止紫外线通过的成份，则可制成防紫外线偏光片;在透射原片上再复合上双折射光学补偿膜，则可制成STN用偏光片;在透射原片上再复合上光线转向膜，则可制成宽视角偏光片或窄视角偏光片;对使用的压敏胶、PVA膜或TAC膜着色，即为彩色偏光片。

实际上随着新型的液晶显示器产品不断开发出来，偏光片的类型也愈来愈多。

1、偏光PVA膜的特性偏光膜PVA作为一种使用延伸方法制成的产品，具有以下一些独特的特性：光线选择性：选择通过偏振方向与延伸方向一致的光线通过;温度、湿度敏感性：吸潮或加温后，被拉伸的成线性的分子链将会自动还原回团状的分子链，失去光线选择性。

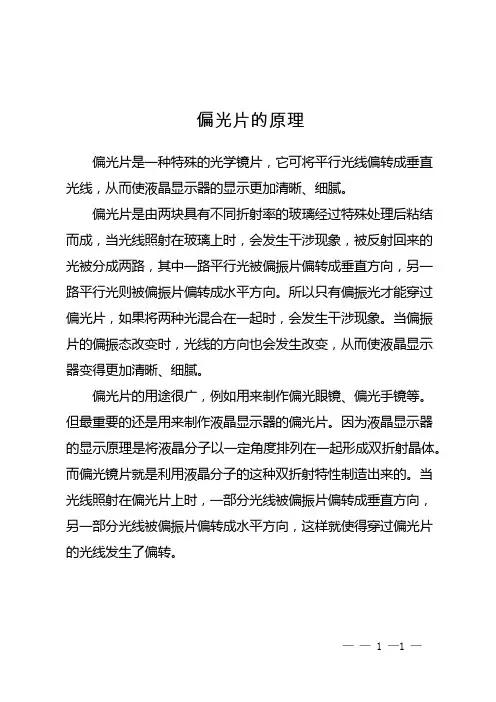

偏光片的原理
偏光片是一种特殊的光学镜片，它可将平行光线偏转成垂直光线，从而使液晶显示器的显示更加清晰、细腻。

偏光片是由两块具有不同折射率的玻璃经过特殊处理后粘结而成，当光线照射在玻璃上时，会发生干涉现象，被反射回来的光被分成两路，其中一路平行光被偏振片偏转成垂直方向，另一路平行光则被偏振片偏转成水平方向。

所以只有偏振光才能穿过偏光片，如果将两种光混合在一起时，会发生干涉现象。

当偏振片的偏振态改变时，光线的方向也会发生改变，从而使液晶显示器变得更加清晰、细腻。

偏光片的用途很广，例如用来制作偏光眼镜、偏光手镜等。

但最重要的还是用来制作液晶显示器的偏光片。

因为液晶显示器的显示原理是将液晶分子以一定角度排列在一起形成双折射晶体。

而偏光镜片就是利用液晶分子的这种双折射特性制造出来的。

当光线照射在偏光片上时，一部分光线被偏振片偏转成垂直方向，另一部分光线被偏振片偏转成水平方向，这样就使得穿过偏光片的光线发生了偏转。

—— 1 —1 —。

偏光片概念偏光片概念偏光片是一种具有特殊功能的光学材料，它可以选择性地传递或阻止特定方向的光线。

由于其独特的光学性质，偏光片在日常生活中得到广泛应用，例如太阳镜、相机滤镜、液晶显示器等。

一、偏光片的基本原理偏光片是通过将普通光线转化为具有特定方向振动的偏振光来实现其功能的。

普通光线是在所有方向上都振动的，而偏振光则只在一个方向上振动。

因此，当普通光线通过一个偏光片时，只有与其振动方向相同的部分能够通过，而与其垂直的部分则被阻止。

二、偏光片的制作方法1.拉伸法：这是最常用的制作方法之一。

它涉及将高分子材料（如聚碳酸酯）加热至可塑状态，并拉伸成薄膜。

这个过程会导致分子排列成一定方向，并产生所需的偏振效果。

2.沥青法：这种方法使用了天然沥青或合成聚合物作为基础材料。

材料被加热，然后通过滤网进行过滤。

这个过程会将沥青或聚合物分子排列成一定方向，并产生所需的偏振效果。

3.铝箔法：这种方法涉及将薄铝箔放置在透明基底上，并使用化学方法使其形成一个具有偏振效果的薄层。

三、偏光片的应用1.太阳镜：太阳镜通常包含一个或多个偏光片，以减少阳光反射和眩光。

这种设计可以提高视野清晰度，并减少眼睛疲劳和不适感。

2.相机滤镜：摄影师可以使用偏光片来调整照片中的反射和色彩饱和度。

这种设计可以增加景深并增强图像质量。

3.液晶显示器：液晶显示器通常包含一个或多个偏光片，以调整显示器中的光线传输。

这种设计可以提高图像质量并减少眼睛疲劳。

4.3D电影：3D电影通常使用两个不同方向的偏光片来创造立体效果。

观众需要佩戴特殊的眼镜，以便每个眼睛只能看到其中一个方向的光线。

四、偏光片的优缺点1.优点：偏光片可以减少反射和眩光，提高视野清晰度，并增强图像质量。

它还可以减少眼睛疲劳和不适感，并提高舒适度。

2.缺点：偏光片可能会降低图像亮度，并导致视野变暗。

此外，它们可能会使某些显示器（如液晶电视）出现彩虹色斑点。

五、结论总之，偏光片是一种具有特殊功能的光学材料，它可以选择性地传递或阻止特定方向的光线。

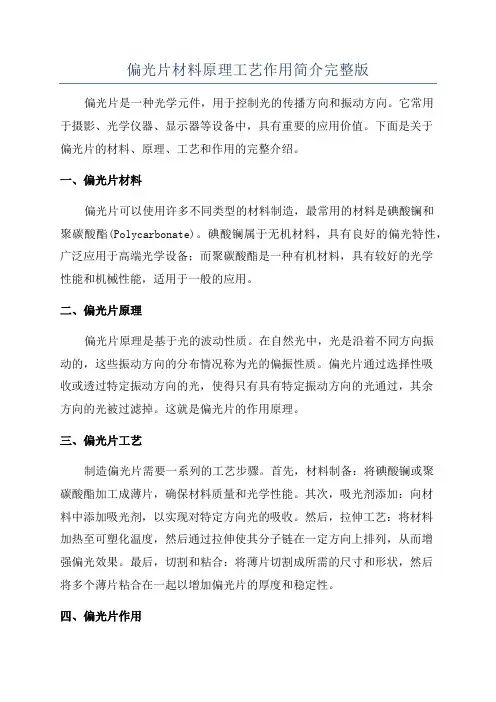

偏光片材料原理工艺作用简介完整版偏光片是一种光学元件，用于控制光的传播方向和振动方向。

它常用于摄影、光学仪器、显示器等设备中，具有重要的应用价值。

下面是关于偏光片的材料、原理、工艺和作用的完整介绍。

一、偏光片材料偏光片可以使用许多不同类型的材料制造，最常用的材料是碘酸镧和聚碳酸酯(Polycarbonate)。

碘酸镧属于无机材料，具有良好的偏光特性，广泛应用于高端光学设备；而聚碳酸酯是一种有机材料，具有较好的光学性能和机械性能，适用于一般的应用。

二、偏光片原理偏光片原理是基于光的波动性质。

在自然光中，光是沿着不同方向振动的，这些振动方向的分布情况称为光的偏振性质。

偏光片通过选择性吸收或透过特定振动方向的光，使得只有具有特定振动方向的光通过，其余方向的光被过滤掉。

这就是偏光片的作用原理。

三、偏光片工艺制造偏光片需要一系列的工艺步骤。

首先，材料制备：将碘酸镧或聚碳酸酯加工成薄片，确保材料质量和光学性能。

其次，吸光剂添加：向材料中添加吸光剂，以实现对特定方向光的吸收。

然后，拉伸工艺：将材料加热至可塑化温度，然后通过拉伸使其分子链在一定方向上排列，从而增强偏光效果。

最后，切割和粘合：将薄片切割成所需的尺寸和形状，然后将多个薄片粘合在一起以增加偏光片的厚度和稳定性。

四、偏光片作用偏光片在光学领域中具有重要的应用作用。

以下是其中几个主要的作用：1.降低光的反射：偏光片可以减少光的反射，提高光的透过率。

这在摄影中尤其有用，可以减少镜头表面的反射和光晕现象，提高照片质量。

2.反射和折射的分离：通过偏光片可以将反射和折射的光分离开来，使得图像清晰明亮。

这在显微镜和望远镜等光学仪器中尤为重要，可以提高观察效果。

3.旋转偏振：通过旋转两个偏光片的相对方向，可以调节光的偏振方向。

这在液晶显示器中广泛应用，可以实现屏幕的亮度和对比度调节。

4.光学隔离：偏光片可用于光学隔离器的制作，该器件可以实现将特定波长的光通过而阻隔其他波长的光，因此在激光器、光通信等领域具有重要应用。

偏光片简单介绍范文偏光片是一种具有特殊光学性质的透明材料，它可以选择性地过滤掉一些方向的偏振光。

偏光片广泛应用于眼镜、相机、显示屏、太阳镜等领域，具有许多重要的应用。

偏光片的原理是根据光的偏振性质来工作的。

光是电磁波，传播时会振动在不同的方向上，这个方向就叫做光的偏振方向。

偏光片是一种有机或无机材料制成的薄膜，其内部有特殊的结构，可以阻止相应方向上的光通过。

当光通过偏光片后，只有振动方向与偏光片的结构相匹配的光才能透过，而其他方向的光则被滤除。

偏光片的应用非常广泛。

在眼镜方面，偏光片可以有效地过滤掉反射的光线，减少眼睛的疲劳和眩光，提高视觉的清晰度和舒适度。

在相机中，偏光片可以增强拍摄的效果，去除多余的反射光线，提升画面的对比度和饱和度。

在显示屏领域，偏光片可以用于液晶显示屏中的光源控制，调节显示效果，提高图像质量。

在太阳镜上，偏光片可以过滤掉反射的阳光和紫外线，保护眼睛免受伤害。

除了以上应用外，偏光片还有其他一些重要的应用。

在3D影片投影中，偏光片可以用于分别传输左右眼的图像，实现立体效果。

在激光技术中，偏光片可以用于调制光的偏振方向，实现光的控制和调整。

在光学仪器中，偏光片可以用于测试和测量光的偏振性质，进行科学研究和实验。

偏光片的研究和开发也一直在进行中，不断有新的材料和技术涌现。

其中，薄膜偏光片是目前研究热点之一、薄膜偏光片利用薄膜的特殊结构和光学性质，可以实现更高的偏光效果和更广泛的应用范围。

此外，纳米技术的发展也为偏光片的制备提供了新的方法和途径。

纳米材料的结构和性质可以通过调整来控制偏光片的效果和性能，开辟了偏光片研究的新方向。

总之，偏光片是一种具有特殊光学性质的透明材料，广泛应用于眼镜、相机、显示屏、太阳镜等领域。

通过选择性地过滤掉一些方向的偏振光，偏光片可以提高视觉的舒适度、图像的质量和光学仪器的性能。

随着科学技术的不断发展，偏光片的研究和应用将会有更大的突破和发展。

偏光片基础知识范文偏光片（Polarizer）是一种可以选择性地阻止特定方向的光波通过的光学材料。

它是一种用于控制光线偏振性质的重要工具，广泛应用于光学、光电子学和显示技术等领域。

本文将介绍偏光片的基础知识，包括偏振光的产生与性质、偏光片的结构与工作原理以及应用。

1.偏振光的产生与性质：自然光是由各个方向上偏振方向随机分布的电磁波组成的，而经过特定介质或者特定装置处理后，可将光中一些特定方向的偏振分量去除，得到具有一定偏振状态的光，称为偏振光。

偏振光的主要特点是：在特定方向上的偏振方向强度最大，其他方向上的偏振方向强度逐渐减小或者完全消失。

2.偏光片的结构与工作原理：偏光片一般由具有吸收或者透射特性的有机材料制成，如偏光玻璃、偏光膜等。

它的结构一般由多层或者单层偏振材料构成。

偏光片的工作原理基于马吕斯定律，即入射角等于反射角。

当自然光通过偏光片时，偏光片可以选择性地吸收或者透射其中其中一方向上的偏振光，而将其他方向上的偏振光反射、散射或者吸收掉。

3.偏光片的应用：（1）偏光片在摄影中的应用：用作防抖动滤镜或者偏光镜，可以减少或消除光线的反射或者折射，提高图像的清晰度和对比度。

（2）偏光片在显微镜中的应用：用于控制显微镜中的光源，使得光线在特定方向上发生振荡，可以调节样品的亮度和对比度，以及显示样品中的细节结构。

（3）偏光片在液晶显示屏中的应用：液晶显示屏中的液晶分子具有特定的偏振特性，偏光片可以通过选择性地透射或者阻止液晶中的偏振光，来控制像素的亮度和颜色。

（4）偏光片在3D影像中的应用：用于产生左右眼看到不同偏振方向的光，以实现立体效果。

（5）偏光片在激光技术中的应用：用作激光器的输出镜、激光器的自由空间稳定器、激光束指向器等。

总之，偏光片是一种用于控制光线偏振性质的光学材料，通过选择性地透射或者吸收特定方向上的偏振光，可以用于改善图像质量、调节光源亮度和色彩、制造3D影像等。

随着光电子技术的不断发展，偏光片在各个领域的应用也日益广泛。

偏光片簡介
一.偏光片概念
光是一種電磁波,其振動方向與傳播方向垂直,偏振光就是只有某一方向振動的光,即在與行進方向垂直的方向中,某特定方向強烈振動的光稱之.
通過偏光軸吸收振動方向與其垂直的光波(允許振動方向與其平行的光波通過)的形式將自然光轉變為線偏振光,具有這種偏光軸的薄膜材料稱為偏光片.如圖:
二.偏光片結構
AC
AC(抗UV) PV A
A(偏光子) AC
AC
全透偏光片反射或半透偏光片
三.偏光片的制造原理
目前最常用的偏光片是蘭特1938年發明的,其制造方法如下: 首先把一張柔軟的透明塑膠板(通常用P A V, Poly (vingl alcohol )浸漬在I2/KI的水溶液中,幾秒之內許多碘離子擴散滲入內層的PV A,微熱後用人工或機械拉伸,直到數倍長度.PV A板變長同時也變得又窄又薄,PV A分子本來是任意角度無規則性分布的,受力拉伸後就逐漸一致地偏轉於作用力的方向,附著在PV A上的碘離子也隨之有方向性,形成碘離子的長鏈,因為碘離子有很好的起偏性,它可以吸收平行於其排列方向的光束分量,只讓垂直方向的光束分量通過,如圖二:
四.LCD用偏光片的品質特性要求
為了達到顯示器明亮,易辨識的要求,偏光片及必須具有清晰(低霧度),高透過及高偏光性,因應LCD的多樣化及耐用性的提升,必須加強偏光膜的耐久性及耐光性.
另外在外觀特性上,配合LCD畫面素質的提升,偏光片表面必須是平滑且高精細化,若是在高溫高濕的環境下長時間使用,也必須維持偏光性能,且所用的粘著劑其安定性也是要求之一. 五.偏光片分類
)分為三種
全透型偏光片反射性偏光片
2. 按材質分二種
碘系列偏光片,用於常溫染料系列偏光片,用於寬溫條件.。

偏光片简单介绍范文偏光片是一种光学器件，由于其特殊的光学性质，在工业、科研、医疗等领域得到广泛应用。

本文将对偏光片的原理、分类、制作工艺以及应用进行详细介绍。

一、偏光片的原理偏光片的原理是基于光的偏振现象。

光是一种电磁波，在传播过程中，垂直于传播方向的电场矢量会发生改变，这种改变称为光的偏振。

偏光片可以通过选择性地阻止或允许特定偏振方向的光通过来改变光的偏振状态。

二、偏光片的分类根据偏光片的材料和制作方法的不同，可以将其分为线偏光片和薄膜偏光片两类。

1.线偏光片：线偏光片是由晶体材料制成的，晶体的结构会使特定偏振方向的光通过产生相位差，从而实现偏振效果。

线偏光片根据晶体的类型可以分为正交型和波片型两类。

正交型线偏光片由两块晶体叠加而成，可以将任意方向的光线转为水平或垂直方向的偏振光。

波片型线偏光片则是通过将晶体切割成薄片，然后经过特定的热处理和拉伸过程，使其具有特定的偏振性能。

2.薄膜偏光片：薄膜偏光片则是采用涂层技术在透明基材上制作而成的。

薄膜偏光片的主要结构由多层偏振材料组成，具有非常高的偏振效果和传输率。

薄膜偏光片的制作工艺相对简单，成本较低，因此在红外光学、显示技术等领域得到广泛应用。

三、偏光片的制作工艺1.线偏光片：线偏光片的制作工艺主要包括材料选择、晶体生长、晶体切割和加工等过程。

晶体材料可以选择石英、石榴石、锂钽酸盐等。

晶体生长时需要控制温度和压力等参数，以获得高质量的晶体。

然后将晶体切割成薄片，并经过特定的热处理和拉伸过程来实现特定的偏振性能。

2.薄膜偏光片：薄膜偏光片的制作工艺包括基材选择、涂层材料制备和涂层工艺等环节。

通常使用玻璃、石英、塑料等材料作为基材，然后通过溶液法或者物理气相沉积等方法将多层偏振材料涂覆在基材上，形成具有特定偏振性能的薄膜。

四、偏光片的应用偏光片在很多领域都有广泛的应用。

下面列举几个常见的应用场景：1.光学领域：偏光片可以用于肤色分析、显微镜观察、实验室分析等。

偏光片光片砂片区分手法
偏光片、光片和砂片是三种不同的材料或装置，每一种都有独特的特性和用途。

1. 偏光片（Polarizing Film）：
偏光片是一种能够选择性地通过特定方向振动的光的薄膜。

它可以将非偏振光转换为偏振光或改变偏振光的振动方向。

偏光片通常由聚合物材料制成，其中包括含有有机化合物的树脂或液晶。

偏光片广泛用于光学仪器、显示屏（如液晶显示器）和摄影滤镜等领域。

2. 光片（Optical Film）：
光片是一种薄膜材料，能够选择性地改变入射光的传播方向或线偏振态。

光片通常由高透明度的聚合物制成，通过特殊的制备工艺处理而成。

光片常被应用在光学仪器、照明、显示屏等领域，可用于控制和调节光的透射、散射和反射等特性。

3. 砂片（Sandblasted Glass）：
砂片是一种玻璃材料，表面经过喷砂处理而变得均匀毛糙。

砂片的表面由于喷砂处理而呈现出磨砂效果，能够实现半透明或不透明的光线穿透。

砂片常用于玻璃制品的装饰和遮光处理，如玻璃隔断、玻璃门、玻璃灯罩等，也可用作隐私保护或增加光线柔和度的材料。

区分这三种材料的一个简单的方法是通过它们的特性和应用来辨别，偏光片特别用于调节光的偏振方向，光片通常用于控制
光的透射和散射特性，而砂片则是一种表面处理后的玻璃材料，用于装饰和遮光。
