GPS高程拟合方法及其应用

浅述GPS高程拟合的几种方法当前我们测量中的高程系是相对于选定的某一参考面而定的，基准面有参考椭球面，大地水准面和似大地水准面，而在实际测量中，由于地球形状的不规则性，以及地球内部重力分布的不均匀性，想要得到严密的数学转换关系式是很难以实现的，高程拟合即是实现精化区域似大地水准面的一种方法，本文浅述几种高程拟合的常用方法。

标签：高程系;高程异常;GPS大地高;高程拟合;神经网络法1、高程系统1.1常见的高程系统通常应用的高程系统，主要有大地高程系统、正常高系统和正高系统。

大地高程系统是以椭球面为基准面的高程系统，由地面点沿通过该点的椭球面法线到椭球面的距离，通常以H表示。

大地高是一个几何量，它不具有物理上的意义。

利用GPS定位技术，可以直接测定观测站在WGS-84或ITRF中的大地高。

以大地水准面为基准面的高程系统，称为正高系统。

由地面点，并沿该点的铅垂线至大地水准面的距离，称为正高，通常以Hg表示。

正高实际上是无法严格确定的;正常高是指从一地面点沿过此点的正常重力线到似大地水准面的距离，似大地水准面严格说不是水准面，但接近于水准面，只是用于计算的辅助面，它与大地水准面不完全吻合，差值为正常高与正高之差。

正常高系统为我国通用的高程系统。

大地水准面与似大地水准面在海平面上是重合的，而在陆地上则既不重合也不平行。

1.2高程系统之间的关系设大地高为H，正高为Hg，正常高为Hγ，参考椭球面与大地水准面之间的差距为大地水准面差距N，参考椭球面与似大地水准面之间的差距为高程异常ξ，那么上述的3种高程系统之间存在的关系：H=Hg+N=Hγ+ξ2. GPS高程拟合原理实现方法2.1 GPS高程拟合原理由于大地水准面与椭球面一般不重合，我们把地面点P沿铅垂线投影到大地水准面P0时，P与P0间距离为正高Hg;在将点P0沿法线方向投影到椭球面上得点Q0，P0与Q0间距离称为大地水准面差距N，H=Hg+N。

似大地水准面与椭球面也不重合，它们之间的高程差称为高程异常，用ζ表示。

GPS\水准高程拟合模型的探讨与应用发布时间：2021-06-28T16:18:04.290Z 来源：《工程管理前沿》2021年3月7期作者：岳兴盛杨浪浪通讯作者，赵萌生[导读] 近年来，GPS卫星定位技术已在测量领域得到广泛应用岳兴盛杨浪浪通讯作者，赵萌生（中国地质调查局昆明自然资源综合调查中心，云南昆明 650100）摘要：近年来，GPS卫星定位技术已在测量领域得到广泛应用，平面位置的测量已经达到了很高的精度，人们期待着在可行的条件下用GPS高程测量代替传统水准测量，以提高工作效率。

但是利用GPS定位技术测定的GPS高程是基于WGS-84参考椭球的大地高，而工程所采用的高程一般是基于似大地水准面的高程，所以GPS技术提供的高程不能直接应用到工程实践中，需要进行高程转换，把GPS所测的大地高转换使用的正常高有着非常重要的现实意义，也是目前GPS研究领域的一个热点话题。

GPS高程拟合是进行GPS高程转换常用的方法。

可以通过拟合的方式进行高程异常的结算，从而利用大地高取代正常高进行使用。

本篇论文将借助云南某县的GPS测图控制网，着重探讨GPS水准高程拟合模型的探讨与应用。

关键字：GPS高程、正常高、拟合1 绪论1.1前言GPS全球卫星定位系统是随着现代科学技术的迅速发展而建立起来的新一代精密卫星定位系统，20世纪70年代开始，GPS技术不断的成熟和迅猛发展，现在已渗透入除专业领域外的民用领域，从最初的的航天及军事应用，逐步走进人们的生活。

再测绘专业领域，GPS以全天候、高精度、自动化、高效等显著特点，赢得广大测绘工作者的信赖。

在民用领域里，它除了继续在高精度大地测量和控制测量，建立各种类型和等级的测量控制网等领域发挥着重要作用外，还在测量领域的其它方面得到充分的应用。

但是利用GPS定位技术测定的GPS高程是基于WGS-84参考椭球的大地高，而工程所采用的高程一般是基于似大地水准面的高程，所以GPS技术提供的高程不能直接应用到工程实践中，需要进行高程转换，把GPS所测的大地高转换使用的正常高有着非常重要的现实意义。

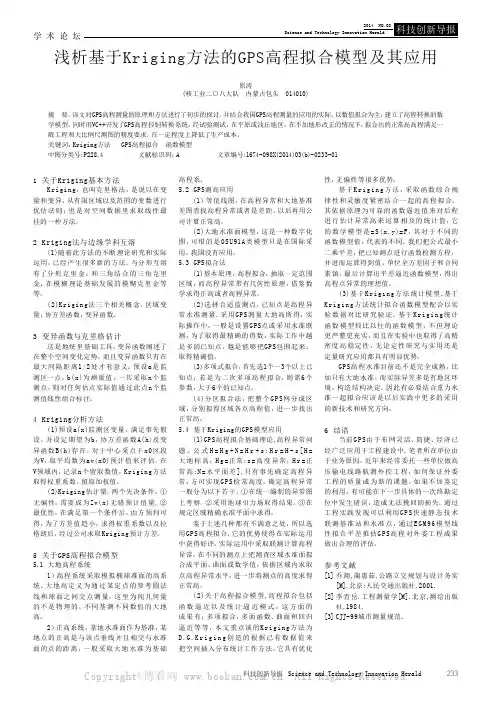

学术论坛科技创新导报 Science and Technology Innovation Herald2331 关于Kriging基本方法K rigin g；也叫克里格法，是说以在变量和变异、从有限区域以及范围的变数进行优估法则；也是对空间数据里求取线性最佳的一种方法。

2 Kriging法与边缘学科互溶(1)随着此方法的不断理论研究和实际运用，已经产生很多新的方法。

与分形互溶有了分形克里金；和三角结合的三角克里金；在模糊理论基础发展的模糊克里金等等。

(2)K rigin g法三个相关概念。

区域变量；协方差函数，变异函数。

3 变异函数与克里格估计这是地统里基础工具。

变异函数阐述了在整个空间变化定势，而且变异函数只有在最大间隔距离1/2处才有意义。

预设a是监测区一点，b(x)为测量值，一共采取n 个监测点，则对任何估点实际值通过此点n个监测值线性组合标注。

4 Kriging分析方法(1)预设a(x)监测区变量，满足事先假设，并设定期望为b，协方差函数A(h)及变异函数B(h )存在。

对于中心采点于x 0区段为V，取平均数为av(x 0)预计值来评估。

在V领域内，记录n个留取数值，K riging方法取得权重系数，留取加权值。

(2)Kriging估计量。

两个先决条件：①无偏性。

需要成为Zv(x)无错预计值量。

②最优性。

在满足第一个条件后，由方预判可得，为了方差值趋小，求得权重系数以及拉格朗后，经过公司求取Kriging预计方差。

5 关于GPS高程拟合模型5.1 大地高程系统1）高程系统采取模拟椭球准面的高系统。

大地高定义为通过某定点的参考圆法线和球面之间交点测量。

这里为纯几何量的不是物理的，不同基测不同数值的大地高。

2）正高系统，拿地水准面作为基准，某地点的正高是与该点垂线并且相交与水准面的点的距离，一般采取大地水准为基础高程系。

5.2 GPS测高应用(1）等值线图，在高程异常和大地基准差图查找高程异常或者是差距，以后再用公司计算正常高。

GPS高程拟合方法3.1等值线图示法等值线图示法是最直接的求算高程异常的方法。

这种方法的核心思想就是内插的思想，绘制高程异常的等值线图，然后采用内插法来确定未知点的高程异常值。

具体操作十分的简单，在测区内制定分布均匀的GPS点，用水准测量的方法来测定这些点的水准高，根据公式ζ=H-Hr求出这些点的高程异常，选择适当的比例尺按照已知点的平面坐标展会在图纸内，对已知点标注出高程异常值，再确定等高距，绘制出高程异常值的等值线图。

之后就可以内插出待测点的高程异常值，进而求出待测点的正常高。

这种方法只适用地形相对平坦的地方，在此种测区内采用这种方法拟合的高程精度可达到厘米级。

测区的地形相对复杂内插出的高程异常值就不准确，而且这种内插法的精度往往取决于两个方面，分别是测区内GPS点的分布密度和已知点大地高的精确度。

首先GPS点的分布比较密集，那么内插精度就相对较高，如果比较稀疏这时候就要借助于此测区的重力测量资料，提高内插精度。

且还要注意GPS点间高程异常的非线性变化。

另外就是水准点的精度，联测时尽量选取高精度的正常高，尽可能使得出的高程异常值准确，进而才能内插出待测点高精度的高程异常值。

这种方法虽然简单易操作，但是有其弱点，就是精度不高，只有当对拟合精度要求不高的时候才使用此种方法(注：等值线法不需构造数学模型)。

3.2狭长带状区域线性拟合解析内插法作为拟合高程最常用的方法，主要思想是把似大地水准面用数学曲面近似拟合，建立所在测区内最为接近似大地水准面的数学模型，以此来计算测区内任意点的高程异常值，从而计算出正常高。

这种方法计算出的高程异常值的精度是由所采用的数学模型和似大地水准面的拟合程度所决定的。

解析内插法在选择数学模型时，首先要考虑的就是GPS点的分布情况。

GPS 点的分布情况可分为带状分布和面状分布。

若GPS点是呈线状布设，而且是以沿线似大地水准面为一条连续且光滑的曲线，这时就可以采用相对于狭长带状区域的解析内插法来内插出待定点的高程异常值，从而求出待定点的正常高。

浅谈GPS的高程拟合GPS由于布网灵活、简捷、经济已经广泛应用千工程建设中，GPS测量精度高、速度快、方便实用，具有很高的平面精度，长期以来直接用于测角、测距、测水准等平面测量作业中。

但是，GPS高程应用问题，目前仍在进一步探讨之中。

因为利用GPS测量所得到的高程是地面点的大地高，所以，在一般工程测量中不能直接利用。

随着GPS技术的推广，由GPS测平面坐标已被广泛认同，但是由于GPS高程是相对于WGS一84椭球系的大地高H，即地面点沿法线方向到参考椭球面的距离，在实际应用中，仅具有几何意义而缺乏物理意义。

1 高程拟合原理高程拟合法，是指利用高程异常在较小区域内具有一定的几何相关性这一原理，利用教学，求解正高、正常高或高程异常的方法。

高程拟合法对地理条件的要求比较高，因此一般仅适用于平原地区，地势异常变化较为平缓，其拟合的准确度可达到几厘米以内。

计算比较精准，而对山区高程异常变化剧烈的地区，高程拟合法的作用就不是那么明显了，由于高程异常的已知点很难将高程异常的特征表示出来，这种方法的准确度有限。

通过水准测量测得正常高和通過GPS测量测定大地高是测量高程异常的已知点的高程异常值的一般方法。

在实际工作中，常用的方法一般有：在水准点上布设GPS点、对GPS点进行水准联测，有时为了获得好的拟合结果要求采用数量尽量多的已知点，最好是均匀分布，它们能够将整个GPS网包围起来。

以便获得更加清晰全面的数据。

2 GPS高程拟合的方法现状在传统的大地测量中，正常高是通过重力测量和天文测量的方法确定的。

对大多数测量单位来说，并不具备这两种作业条件。

长期以来，普通水准测量是提供正常高的主要技术手段，它具有原理简单、误差易于检验和探测等优点。

但是，长距离水准测量的劳动强度大，外业进展缓慢，易产生人为误差'也在一定程度上限制了水准测量在大范围内的应用。

GPS技术的出现，为正常高的确定提供了新的途径。

通过GPS～TJ量可求得地面点在WGS-84坐标系下的大地高，而我国的实用高程采用的是正常高。
