最新交变电流测试题(含详细解答)

一. 教学内容：专题一交变电流［教学过程］一. 交流电：1. 交流电：大小和方向随时间作周期性变化的电流。

如：￥2. 正弦交流电的产生：矩形线圈在匀强磁场中绕垂直于磁场轴匀速转动。

（1）电动势的产生：,③任意时刻t，线圈从中性面转过角度θ=ω·t说明：①交流电的峰值与线圈转轴位置和线圈形状都无关。

②交流电瞬时表达式是正弦或余弦，取决于计时零点线圈所处位置。

-（2）外电路闭合，R外，r（3）线圈转动一圈，交流电变化一个周期，电流方向变化两次。

（每经过中性面时，e=0，i=0，电流方向将发生改变）~3. 描述交流电变化规律：4. 描述交流电物理量：.（5）有效值：根据交流电热效应利用等效原理规定：让交流电和恒定电流通过同样阻值的电阻，在相等时间内产生的热量Q相等，则恒定电流的值为交流电有效值。

式交流电，依据定义Q交=Q直求有效值。

…（2）通常所说交流电值均指交流电的有效值。

秒电流方向改变100次）交流电器的铭牌上标明U额、I额是有效值，交流电表（电压表、电流表）读数也是有效值。

（3）计算通过电量，用平均值，计算交流产生热量，电功率用有效值。

Q=I2Rt，P=I2R二. 变压器1. 主要构造：输入线圈（原、初级）、输出线圈（副、次级）、闭合铁芯、符号：2. 工作原理：原线圈输入交流电U1，在铁芯中产生变化的磁通量，这样原线圈产生自感，副线圈产生电磁感应，反过来，副线圈在铁芯中产生变化的磁通量，引起原线圈的电磁感3. （1）理想变压器：传输交流电能时，自身不消耗电能。

P2=P1。

①原、副线圈没有电阻，不产生焦耳热，不计铜损。

③不计铁芯内电磁感应，即不计铁损。

?注：￥三. 远距离输电1. 输电原理：输电线总电阻R线，输送电功率P，输电电压U。

2. 高压输电原理：已知P输，输电电压U，输电线电阻R线，n1，n2，n3，n4。

/【典型例题】例1. 如图所示，N=100匝的正方形线圈，边长L=10cm，电阻r=1Ω，在匀强磁场中，B=，以n=100/π（r/s）的转速匀速转动，线圈通过滑环和电刷与R=9Ω的电阻组成闭合回路（伏特表是恒热电表），求：（1）从中性面开始计时，写出线圈中产生电动势e的表达式。

3-2第二章交变电流练习一交变电流的产生和变化规律一、选择题(每题5分，共50分)11.A对于图所示的电流i随时间t做周期性变化的图象，下列描述正确的是A.电流的大小变化，方向也变化，是交变电流B.电流的大小变化，方向不变，不是交变电流C.电流的大小不变，方向不变，是直流电D.电流的大小不变，方向变化，是交变电流答案：B2.A矩形线圈绕垂直于匀强磁场的对称轴做匀速转动，经过中性面时，以下说法正确的是A.线圈平面与磁感线方向垂直B.线圈中感应电流的方向将发生改变C.通过线圈平面的磁通量最大D.通过线圈的感应电流最大答案：ABC3.A矩形线圈在匀强磁场中匀速转动时，产生的感应电动势最大值为50V，那么该线圈由图所示位置转过30°时，线圈的感应电动势大小为A.50VB.253VC.25VD.10V答案：B4.A如图所示，线框在匀强磁场中绕OO'轴匀速转动(由上向下看是逆时针方向)，当转到图示位置时，磁通量和感应电动势大小的变化情况是A.磁通量和感应电动势都在变大B.磁通量和感应电动势都在变小C.磁通量在变小，感应电动势在变大D.磁通量在变大，感应电动势在变小答案：D5.B一矩形线圈绕垂直于匀强磁场并位于线圈平面内的固定轴转动，线圈中的感应电动势e随时间变化如图所示，下面说法正确的是A.t1时刻通过线圈的磁通量为零B.t2时刻通过线圈的磁通量的绝对值最大C.t3时刻通过线圈的磁通量变化率的绝对值最大D.每当e 改变方向时，通过线圈的磁通量的绝对值都为最大答案：D6.B 一矩形线圈在匀强磁场中转动，产生的感应电动势e=2202sin100πt(V)，则A.交流电的频率是100πHzB.t=0时线圈垂直于中性面C.交流电的周期是0.02sD.t=0.05s 时，e 有最大值答案：BC7.B 某交流电动势的瞬时值e=E m sin ωt ，若将转速提高1倍，其他条件不变，则其电动势的瞬时值为A.E m sin2ωtB.E m sin ωtC.2E m sint ωD.2E m sin2ωt答案：D8.B 如图所示，一闭合单匝线圈在匀强磁场中绕垂直于磁场的轴匀速转动，除了转轴分别为OO'和ab 边外，其他条件均相同，则这两种情况下，线圈所产生的电流A.变化规律不同B.最大值不同C.瞬时值不同D.一切均相同答案：D9.B 某交流发电机产生的感应电动势与时间的关系如图所示，如果其他条件不变，使线圈的转速加倍，则交流电动势的最大值和周期分别为A.400V ，0.02sB.200V ，0.02sC.400V ，0.08sD.200V ，0.08s答案：B10.B 一个长直螺线管通有交变电流，把一个带电粒子沿管轴射入管中，如不计粒子的重力和空气的阻力，粒子将在管中A.做圆周运动B.沿轴线来回运动C.做匀加速直线运动D.做匀速直线运动答案：D二、填空题(每空4分，共24分)11.B 一闭合线圈在匀强磁场中做匀速转动，线圈的转速为240rad ／min ，当线圈平面转至与磁场方向平行时，线圈的电动势为2V ，设线圈从中性面开始转动，则线圈所产生的电动势瞬时值表达式为________V ，在481s 时的电动势为________V. 答案：D12.B 一个面积为S 的单匝矩形线圈在匀强磁场中以其一条边为转轴做匀速转动，磁场方向与转轴垂直，线圈中感应电动势e 与时间t 的关系如图所示，感应电动势的最大值和周期可由图中读出.则磁感强度B=________；在t=12T 时刻线圈平面与磁感强度的夹角等于________.答案：E m T ／(2πS)，30°或150°13.B 如图所示，矩形线框ABCD 放置在方向与线框所在面垂直的匀强磁场中，磁感应强度为2T ，线框绕AB 边以每秒50转的转速匀速转动.当线框从图示位置转过4π弧度后，感应电动势的瞬时值为2πV ，若AB 边长为0.1m ，则AD 边长为________m.若其他条件不变，仅将转速增加1倍，感应电动势的最大值为________V.答案：0.14，17.8三、计算题(每题13分，共26分)14.B 如图所示，边长为0.5m 的正方形线框ABCD 绕AB 边在匀强磁场中匀速转动，AB 边和磁场垂直，转速为每秒50转，磁感应强度为0.4T.求：(1)感应电动势的最大值；(2)在转动过程中，当穿过线框的磁通量为0.05Wb 时，感应电动势的瞬时值为多大?答案：解：(1)ω=2πn=314rad ／sE m =B ωS=31.4V(2)φm =BS=0.1Wb由φ=φm cos θ得cos θ=21m =ΦΦ，θ=60° E=E m sin θ≈27.2V15.C10匝线圈在匀强磁场中匀速转动产生交变电动势e=102sin20πt(V).求：(1)t=0时，线圈内磁通量φ和磁通变化率；(2)线圈从中性面开始转动180°过程中，感应电动势的平均值和最大值之比.答案：解：(1)t=0时，电动势的瞬时值为零，即磁通量的变化率为零，t ∆∆Φ=0，可见线圈在中性面位置，穿过线圈的磁通量为最大值φm .由E m =n φm ω，得φm =E m ／n ω=102/(10×20π)(Wb)=2.25×10-2Wb(2)线圈从中性面开始转动180°过程中，感应电动势的平均值为： E =n t ∆∆Φ=5T.02nBS =4nBS ／T∴mE E =2：π 练习二表征交变电流的物理量一、选择题(每题5分，共50分)1.A 由交流电动势瞬时值表达式e=102sin4πt(V)，可知A.此交流电的频率是4π(Hz)B.此交流电的周期是0.5sC.当t=0.5s 时，此交流电动势有最大值D.当t=0时，产生此交流电的线圈平面与中性面重合答案：BD2.A 下面关于交变电流的说法中正确的是A.交流电器设备上所标的电压和电流值是交变电流的最大值B.用交流电表测定的读数值是交流电的瞬时值C.给定的交变电流数值，在没有特别说明的情况下都是指有效值D.跟交变电流有相同热效应的直流电的数值是交变电流的有效值答案：CD3.A 在相同的时间内，某正弦交流电通过一阻值为100Ω的电阻产生的热量，与一电流强度为3A 的直流电通过同一阻值的电阻产生的热量相等，则A.此交流电的电流的有效值为3A ，最大值为32AB.此交流电的电流的有效值为32A ，最大值为6AC.电阻两端的交流电压的有效值为300V ，最大值为3002VD.电阻两端的交流电压的有效值为3002V ，最大值为600V答案：AC4.A 一只低压教学电源输出的交变电压瞬时值U=102sin314t(V)，关于该电源的规格和使用，以下说法正确的是A.这只电源可以使"10V2W"的灯泡正常发光B.这只电源的交变电压的周期是314sC.这只电源在t=0.01s 时电压达到最大值D.“10V2μF”电容器不能接在这只电源上答案：AD5.A 一个电阻接在10V 的直流电源上，它的发热功率为P ，当接到电压U=10sin ωt(V)的交流电源上，它的发热功率是A.0.25PB.0.5PC.PD.2P答案：B6.A 在如图所示电路中，已知交流电源电压U=200sin(100πt)V，电阻R=100Ω.则电流表和电压表的读数分别为A.1.41A，200VB.1.41A，141VC.2A，200VD.2A，141V答案：B7.B一个接在某直流电源上的电热器所消耗的电功率为P1，若把它接到电压最大值与直流电压相等的交流电源上，该电热器所消耗的电功率为P2，则P1：P2为A.2：1B.1：2C.1：1D.1：2答案：A8.B把电热器接到110V的直流电源上，每秒产生的热量为Q，现把它接到交流电源E，每秒产生的热量为2Q，则交流电压的最大值是A.1102vB.2202VC.220VD.110V答案：C9.B右图表示一交变电流随时间而变化的图象，此交流电流的有效值是A.52AB.5AC.2AD.3.5A答案：B10.B正弦交流电压U=50sin314t(V)，加在一氖管两端，已知当氖管两端的电压达到252v 时才开始发光，则此氖管在一个周期内发光的总时间为A.0.02B.0.0025sC.0.01sD.0.005s答案：C二、填空题(每空3分，共18分)11.B如图所示为某正弦交变电流的图象，其最大值为________，周期为________，线圈转动的角速度为________，电流的瞬时值表达式为________.答案：20A，0.02s，314rad／s，i=20sin314t(A)12.B将一电热器接在10V直流电源上，在时间t内可将一壶水烧开.现将电热器接到一个U=10sinωt(V)的交变电源上，煮开同一壶水需时间________；若接到另一交流电源上，需要时间为t／3，那么这个交流电源最大值为________.答案：2t 106(V)三、计算题(13题10分，14题、15题各11分，共32分)13.B某电路两端交流电压u=Usin100πt(V)，在t=0.005s时刻，电压u值为10V.求接在此电路两端的电压表示数.如将阻值为R的电阻接在此交流电压上时功率为P；而改接在电压为U0的直流电压上时功率为P ／2，求U 0值.答案：解：根据u=U m sin100πt ，代入t=0.005s 时的电压值，10=U m sin0.5π得U m =10V 而交流电压表的示数反映的是有效值故U=m U 21=7.07V 由功率关系P=RU 2和R U P 2120=得 所求直流电压的值U 0=21U=m U 21=5V 14.B 一小型发电机内的矩形线圈在匀强磁场中以恒定的角速度ω绕垂直于磁场方向的固定轴转动.线圈匝数n=100.穿过每匝线圈的磁通量φ随时间按正弦规律变化，如图所示.发电机内阻r=5.0Ω，外电阻R=95Ω，.已知感应电动势的最大值E m =n φm ω，其中φm 为穿过每匝线圈磁通量的最大值.求串联在外电路的交流电流表(内阻不计)的读数.答案：解：由题中可知感应电动势的最大值：E m =n ωφm ①设线圈在磁场中转动的周期为T ，则有ω=T2π② 根据欧姆定律，电路中电流的最大值为 I m =r R E m +③ 设交流电流表的读数为I ，它是有效值，则 I=m I 21④ 由题中的φ-t 图线可读出：φm =1.0×10-2WbT=3.14×10-2s解以上各式，并代入数据得I=1.4A15.C 发电机转子是匝数n=100，边长L=20cm 的正方形线圈，其置于磁感应强度B=0.5T 的匀强磁场中，绕着垂直磁场方向的轴以ω=100π(rad ／s)的角速度转动，当转到线圈平面与磁场方向垂直时开始计时.线圈的电阻r=1Ω，外电路电阻R=99Ω.试求：(1)写出交变电流瞬时值表达式；(2)外电阻上消耗的功率；(3)从计时开始，线圈转过3π过程中，通过外电阻的电荷量是多少? 答案：解：(1)电动势的最大值：E m =nB ωL 2=200π=628(V)根据闭合电路欧姆定律得I m =rR R m +=6.28A 故交变电流瞬时值表达式：i=6.28sin100πt(2)电流的有效值I=m I 21 由P=I 2R 得外电阻上的消耗功率： P=(m I 21)2R=1.95×103W (3)从计时开始到线圈转过3π过程中，平均感应电动势由E=n t∆∆Φ得 =E t2BL n t cos60n 2m m ∆∙=∆︒Φ-Φ 平均电流：=+=rR E I =nB 2L 2／2(R+r)·Δt 通过外电阻的电荷量：q=I ·Δt=()=+r R 2L nB 225×10-3C 练习三变压器一、选择题(每题5分，共50分)1.A 对于理想变压器，下列说法中正确的是A.原线圈的输入功率随着副线圈的输出功率增大而增大B.原线圈的输入电流随着副线圈的输出电流增大而增大C.原线圈的电压不随副线圈的输出电流变化而变化D.当副线圈的电流为零时，原线圈的电压也为零答案：ABC2.A 如图所示，理想变压器原副线圈匝数之比n 1：n 2=4：1，当导体棒L 在匀强磁场中向左做匀速直线运动时，电流表A 1的示数12mA ，则电流表A 2的示数为A.3mAB.0C.48mAD.与负载R的值有关答案：B3.A如图所示，一个理想变压器，初、次级线圈匝数比为10：1，把初级线圈接入U=2202sin100πtV的交流电源，那么A.用交流电压表测量次级输出电压为2202VB.次级交流电的频率为100HzC.次级接入R=22Ω的电阻，则初级线圈的电流为1AD.次级接入，R=22Ω的负载，则变压器的输入功率为22W答案：D4.A将输入为220V，输出为6V的变压器，改绕成输出为30V的变压器.若副线圈原来的匝数为30匝，原线圈匝数不变，则副线圈应增加的匝数是A.150匝B.120匝C.130匝D.144匝答案：B5.B如图所示，在绕制变压器时，某入将两个线圈绕在图示变压器铁芯的左右两个臂上，当通以交流电时，每个线圈产生的磁通量都只有一半通过另一个线圈，另一半通过中间臂，已知线圈1、2的匝数比n1：n2=2：1，在不接负载的情况下A.当线圈1输入电压220V时，线圈2输出电压为110VB.当线圈1输入电压220V时，线圈2输出电压为55VC.当线圈2输入电压110V时，线圈1输出电压为220VD.当线圈2输入电压110V时，线圈1输出电压为110V答案：BD6.B使用理想变压器给总电阻为R的电路供电，变压器输入电压保持一定时，下列各项措施中，可以使变压器的输入功率一定增加的是A.副线圈匝数和负载R不变，增加变压器原线圈匝数B.原线圈匝数和负载R不变，增加变压器副线圈匝数C.原、副线圈匝数不变，增加负载R的阻值D.增加负载R的阻值和原线圈匝数，副线圈匝数减少答案：B、A27.B如图所示的含有变压器的交流电路中，A都是交流电流表，在开关S从闭合到断开的过程中，A1、A2电流表的读数I1和I2的变化情况是A.I1变大，I2变小B.I1变小，I2变大C.I1、I2都变小D.I1、I2都变大答案：C8.B一理想变压器，原副线圈的匝数比n：n2=1：2，电源电压u=2202sinωtV，原线圈电路中接入一熔断电流I0=1A的保险丝，副线圈中接入一可变电阻R，如图所示，为了使保险丝不致熔断，调节R时，其阻值最低不能小于A.440ΩB.4402Ω，C.880ΩD.8802Ω答案：C9.B如图所示，理想变压器的副线圈上通过输电线接两个相同的灯泡L1和L2，输电线的等效电阻为R开始时，开关S断开.当S接通时，以下说法中正确的是A.副线圈两端M、N的输出电压减小B.副线圈输电线等效电阻R上的电压降增大C.通过灯泡L1的电流减小D.原线圈中的电流增大答案：BCD10.B如图所示，四个相同的电灯与理想自耦变压器连接，当接上交流电源后，四个电灯均正常发光，则初级与次级的电压之比U1：U2为A.1：1B.3：1C.4：1D.5：1答案：C二、填空题(每空4分，共24分)11.B一台调压器原线圈匝数为3600匝，当电路电压降为180V时，副线圈要想得到220V的电压时，应将副线圈的匝数调整为________匝；若此时用电器的工作电流为0.9A，则原线圈中的电流为________A答案：4400，1.112.B如图所示为一理想变压器，原副线圈的匝数比n1：n2=4：1，原线圈回路中的电阻A与副线圈回路中的负载电阻B的阻值相等.a、b端加一定交流电压后，两电阻消耗功率之比P A ：P B =________.两电阻端电压之比U A ：U B =________. 答案：1：161：413.B 如图所示为理想变压器供电示意图，A 为与原线圈串联的灯泡，A 1、A 2为副线圈的负载，当闭合开关S 后(不考虑温度对灯丝电阻的影响)，各灯泡亮度的变化情况是A 1________，A 2________.(填“变亮”、“变暗”或“不变”)答案：变亮、变亮三、计算题(每题13分，共26分)14.B 如图所示，一理想变压器上绕有A 、B 、C 三个线圈，匝数比n A ：n B ：n C =4：2：1，在副线圈B 和C 的两端各接一个相同的电阻R ，当原线圈A 与交变电源连接时，交变电流表A 2的示数为I 0，则交变电流表A 1的示数为多少?答案：解：由CB C B n n U U ==2可得U C =21U B ，I c =21I 0 对于理想变压器有P 1=P 2+P 3，即I A U A =I 0U B +I C U c所以I A =⎪⎭⎫ ⎝⎛∙+=+0A C 0A B C A C 0C B I 21n n I n n I U U I U U 解得结果为I A =5I 0／815.C 一单相变压器原副线圈匝数比为20：1，原线圈两端电压U 1=220V ，副线圈电阻r 2=1Ω，负载电阻R=19Ω.求副线圈输出电压U 2、原线圈输入功率P 1及变压器的效率. 答案：解.由2121n n E E =得E 2=11V 由E 2=U 2+I 2r 2=I 2(R+r 2)得I 2=22r R E +=0.55A 则U 2=I 2R=10.45V I 1=212I n n =0.028A 原线圈的输入功率为P 1=I 1U 1=6.05W输出功率为：P 2=I 2U 2=5.75W变压器的效率为：η=12P P ×100％=95％ 练习四电能的输送一、送择题(每题5分，共50分)1.A 远距离输送交流电都采用高压输电.我国正在研究用比330kV 高得多的电压进行输电.采用高压输电的优点是A.可节省输电线的铜材料B.可根据需要调节交流电的频率C.可减少输电线上的能量损失D.可加快输电的速度答案：AC2.A 某发电厂原来用11kV 的交流电压输电，后来改用升压变压器将电压升高到220kV 输电，输送的电功率都是P ，若输电线路的电阻为R ，则下列说法中正确的是A.根据公式，I=P ／U ，提高电压后输电线上的电流降为原来的1／20B.根据公式I=U ／R ，提高电压后输电线上的电流增为原来的20倍C.根据公式P=I 2R ，提高电压后输电线上的功率损耗减为原来的1／400D.根据公式P=U 2／R ，提高电压后输电线上的功率损耗将增大为原来的400倍答案：AC3.B 如图所示，理想变压器的原线圈接高电压，降压后通过一段电阻不可忽略的线路接用电器.S 原来闭合，且R 1=R 2.现将S 断开，那么交流电压表的示数U ，交流电流表的示数I 和用电器R 1上的功率P 1将分别是A.U 增大，I 增大，P 1增大B.U 增大，I 减小，P 1增大C.U 减小，I 减小，P 1减小D.U 减小，I 增大，P 1减小答案：B4.A 一小水电站，输出的电功率为20kW ，输电线总电阻为0.5Ω，如果先用400V 电压输送，后又改用2000V 电压输送，则输送电压提高后，输电导线上损失的电功率的变化情况是A.减少50WB.减少1200WC.减少7.68×106WD.增大7.68×106W 答案：B5.B 输电线的电阻共计r ，输送的电功率是P ，用电压U 送电，则用户能得到的电功率为A.PB.r U P P 2⎪⎭⎫ ⎝⎛-C.r U P 2-D.r U P 2⎪⎭⎫ ⎝⎛ 答案：B6.B 某发电厂发电机的输出电压为U 1，发电厂至学校的输电导线总电阻为R ，通过导线的电流为I ，学校得到的电压为U 2，则输电导线上损耗的功率可表示为 A.R U 21 B.()R U U 221- C.I 2R D.I(U 1-U 2)答案：BCD7.B 某用电器距离供电电源L ，线路上的电流为I ，若要求线路上的电压降不超过U ，已知输电导线的电阻率为ρ，那么该输电导线的横截面积的最小值是 A.U lI ρ B.I 2ρ C.U lI 2ρ D.ρI 2UL 答案：C8.B 分别用1100V 和22000V 的电压输电，若输送的电功率相同，导线的材料和送电距离也相同，则当两次输电损失的电功率相等时，两次所用导线的横截面积之比为A.1：20B.20：1C.1：400D.400：1答案：D9.B 发电机的端电压为250V ，输出功率为10kW ，输电线电阻为5Ω，远距离输电时A.不采用高压输电，终端用户电压一定达220VB.用高压输电，输电线损失功率5％，终端用户电压为237.5VC.用高压输电，终端得到220V 电压，输电线损失不多于5％时，所用升压和降压变压器匝数比分别为1：4和5：1D.用10000V 高压输电，输电线损失为0.05％答案：D10.B 在电能输送的电功率一定时，输电线上损失的功率A.与输送电压的平方成正比B.与输送电压的平方成反比C.与输送电流成正比D.与输送电流的平方成正比答案：BD二、填空题(每空6分，共24分)11.A 用10kV 高压输送电功率为100kW 的交流电，在输电线上损失2％的电功率，输电线的总电阻为________Ω；如改用5kV 电压输送100kW 的交流电，输电线上损失的电功率为________kW.答案：20，812.B 从甲地通过某输电线向乙地输送1.0×105kW 电功率，如果用5.5×103V 电压送电，输电线上损失的电功率为4.0×l02kW;如果改用1.1×l05V 电压送电，输电线上损失的电功率为________kW ，若要求两次损失的电功率相同，则两次所用导线的横截面积之比为S 1：S 2=________.答案：1，400：1三、计算题(每题13分，共26分)13.B 一台交流发电机的输出功率为50kW ，输出电压为240V ，输电线总电阻R=30Ω，允许损失功率为输出功率的6％，为满足用电需求，则该输电线路所用的理想的升压、降压变压器的匝数比各是多少?能使多少盏“220V100W"的电灯正常发光?答案：解；按设计要求ΔP 线=ηP 输=6％×50kW=3kW 得输电线中电流I 2=R P 线∆=10A升压变压器的输出电压：U 2=2I P 输=5kV 升压变压器原，副线圈匝数比：12565000240U U n n 2121=== 输电线损失电压：ΔU 线=I 2R=300V降压变压器的输入电压U'1=U 2-ΔU 线=5000—300=4700V 降压变压器原副线圈匝数比：112352204700U''U n'n'2121=== 降压变压器的输入功率P'输=P 输-ΔP 线=50-3=47kW每盏电灯正常发光时的功率P 灯=100w所以能使电灯正常发光的盏数：N=1001047P P 3⨯=灯输=470盏 14.C 利用太阳电池这个能量转换器件将辐射能转变为电能的系统又称光伏发电系统.光 伏发电系统的直流供电方式有其局限性，绝大多数光伏发电系统均采用交流供电方式. 将直流电变为交流电的装置称为逆变器.(1)用逆变器将直流电变为交流电进行供电有哪些好处?请简要回答.(2)有一台内阻为1Ω的太阳能发电机，供给一个学校照明用电，如图所示，升压变压器匝数比为1：4，降压变压器的匝数比为4：1，输电线的总电阻R=4Ω，全校共22个班，每班有"220V40W"灯6盏，若全部电灯正常发光，则①发电机输出功率多大?②发电机电动势多大?③输电效率多少?④若使灯数减半并正常发光，发电机输出功率是否减半?答案：解：(1)可以改变电压的大小以适应不同的需要；通过升压、降压在远距离输送电中减少电能在输电线上的损耗，提高供电效率.所以用逆变器将直流电变为交流电，可以扩大发电系统的利用率.(2)①发电机的输出功率：P 出=nP 灯+22I R而I 2=灯nI I 41413= 所以，P 出=22×6×40+2422040622⎪⎭⎫ ⎝⎛⨯⨯⨯×4=5425W ②E=U 1+I 1r ，r 为发电机内阻，U 1=41U 2 U 2=4U 3+I 2R=4×220+6×4=904V；I 1=4I 2所以，E=4904+4×6×1=250V ③η=出灯出用P P P P ==97% ④电灯减少一半时，n'P 灯=11×220×6=2640WI 2=n'P 灯／U 2=2640／880=3A所以，P 出=n ’P 灯+I'2R=2640+32×4=2676W单元训练卷一、选择题(每题4分，共40分)1.交流发电机的线圈转到中性面位置时，下列说法中正确的有A.电流将改变方向B.电流达到最大值C.线圈的磁通量最大D.产生的感应电动势最大答案：AC 2.一矩形线圈在匀强磁场中绕中心轴转动，产生的交流电动势e=102sin4πt(V)，以下说法正确的是A.交流电的频率是4πHzB.当t=O 时，线圈平面跟中性面垂直C.当t=1／2s 时，e 有最大值D.交流电的周期是0.5s答案：D3.关于理想变压器，下列说法正确的是A.原、副线圈中交变电流的频率一定相等B.穿过原、副线圈的磁通量的变化率一定相等C.副线圈的输出功率和原线圈的输入功率一定相等D.原线圈的导线比副线圈的导线细答案：ABC4.交流电压的瞬时值表达式为u=U m sin100πt ，在s 6001t 时，u=7.07V ，则从交流电压表中看到的读数为A.7.07VB.5VC.14.1VD.10V答案：D5.下列说法中正确的有A.交流电电气设备上标明的是电压、电流的最大值B.电容器上标明的电压是最大值C.交流电压表和电流表测出的是瞬时值D.220V 交流电的电压有效值是220V答案：BD6.某交流发电机正常工作时的电动势为e=E m sin ωt ，如果发电机转子转速提高一倍，线圈匝数也同时增加一倍，其他条件不变，则发电机的电动势为A.e=4E m sin2ωtB.e=4E m sin ωtC.e=2E m sin2ωtD.e=2E m sin ωt答案：A7.如图所示，理想变压器原、副线圈的匝数比为n 1：n 2=3：1，L 1、L 2、L 3、L 4为四只相同的灯泡，当开关S 接通时，L 2、L 3、L 4正常发光，则A.L 1也正常发光B.L 1比正常发光稍暗C.L1比正常发光亮，并有可能被烧毁D.不能确定L1的发光情况答案：A8.如图所示，一平行板电容器与一个灯泡串联，接到交流电源上，灯泡正常发光，下列哪种情况可使灯泡变暗A.在电容器两极间插入电介质B.将电容器两板间的距离增大C.错开电容器两板的正对面积D.在电容器两极间插入金属板(不碰及极板)答案：EC9.如图所示(b)中，A、B是两个相同的环形线圈，共轴并靠近放置，线圈A中通有(a)图所示的交流电流.则下述说法中错误的是A.从t1到t2时间内，A、B两线圈相吸B.从t2到t3时间内，A、B两线圈相斥C.t1时刻A、B两线圈间的作用力为零D.t2时刻A、B两线圈间作用力最大答案：D10.如图所示，理想变压器原、副线圈匝数比为n1：n2：n3=3：2：1，副线圈Ⅱ上接有“8V，8W"的灯泡L1、L2，副线圈Ⅲ接有"6V，9W"的灯泡L3、L4，原线圈上接有电阻R1=3Ω当a、b两端接交变电源后，L1、L2正常发光，则交变电源的输出功率为A.24WB.34WC.36WD.72W答案：C二、填空题(每题4分，共20分)11.如图所示，L1、L2是输电线，甲是________互感器，乙是________互感器，在图中空圈内填入所用电表的符号.若甲图中原副线圈匝数比为100：1，乙图中原副线圈匝数比为1：10，且电压表示数220V，电流表示数10A，则线路输送电压为________V，电流为________A 答案：电压、电流.甲中电压表、乙中电流表.22000、10012.一理想变压器，原线圈匝数n 1=1100，接在220V 交变电压上，副线圈向11只并联的“36V60W"灯泡供电时灯泡正常发光，由此可知该变压器副线圈匝数n 2=________，通过原线圈的电流I 1=________A答案：180、313.某单匝线圈面积为S ，在匀强磁场中匀速转动所产生的感应电动势e 与时间t 的关系如图 所示，感应电动势的最大值和周期可由图中得到，则线圈所在磁场的磁感应强度B 的大小为 ________，在t=T ／12时刻，线圈平面与磁场的夹角为________.答案：E m T ／2πS 、30°14.如图所示，理想变压器原线圈匝数n 0=4400匝，两个副线圈n 1=220匝，n 2=440匝，灯L 为"36V ，36W"，正常发光，R 1=18Ω，则初级电压为________V ，初级线圈中电流为________A答案：360，0.1515.正弦交流电电压u=50sin100πt(V)，加在一氖管两端，氖管两端电压达到252(V)时才开始发光，则此氖管在一个周期内发光总时间为________s.答案：0.01三、计算题(每题8分，共40分)16.如图(甲)所示，直流电通过图(乙)中的电阻R ，则交变电流表的示数为多少? 答案：解：因I m =5A ，I=m I 21=2.52A 又I 2RT ／2=2A I RT ，I A =2I m=2.5A 所以电流表的示数为2.5A17.有n=10匝的矩形线圈，每匝都是长50cm ，宽20cm ，线圈总电阻10Ω，在B=2T的匀强磁场中以角速度ω=50rad ／s 旋转.线圈与R=10Ω的外电阻连接，图中的电流表、电压表的接入不影响原电路.求：(1)流过电阻电流的瞬时表达式(从中性面开始计时)；(2)电流表、电压表的读数；(3)1min 内产生的热量.答案：解：(1)电动势最大值：E m =nB ωS=100V由闭合电路欧姆定律得，电流的最大值：I m =rR E m +=5A 所以流过电阻电流的瞬时表达式：i=5sin50tA(2)电流表的读数为电流的有效值，即I=2I m =225=3.54A 电压表的读数：U=IR=35.4V(3)1min 内产生的热量：Q=I 2(R+r)t=2225⎪⎭⎫ ⎝⎛×(10+10)×60=1.5×104J 18.一个次级有两个不同副线圈的理想变压器，如图所示，如果将两盏标有“6V0.9W"的灯泡和一盏标有“3V0.9W"的灯泡全部接入变压器的次级，且能够正常发光，已知U 1=220V ，匝数n 1=1100匝，n 2=10匝，n 3=35匝.(1)请在变压器的次级画出如何连接的示意图.(2)计算出灯泡正常发光时变压器初级线圈中的电流的大小?答案：解：(1)由2121n n U U =、3131n n U U =可知，两副线圈输出电压分别为：U 2=112U n n =110035×220=2V U 3=113U n n =110035×220=7V 故能够使灯泡正常发光，电路的连接如图.(2)变压器的输入功率等于输出功率，故I 1U 1=P 出∴I 1=1U P 出=22039.0⨯0.012A 19.一小型发电站，发电机输出功率是10kW ，输出电压为500V ，设输电线的总电阻为10Ω，用户用电路所需电压为220V.为使电路上损耗的电功率为输出功率的2.5％，则需在发电站先用升压变压器升压，到用户处再降压，设变压器的损耗不计，试求：(1)升压变压器的原、副线圈的匝数比；(2)降压变压器的原、副线圈的匝数比.。

高二物理电磁感应交变电流测试卷及参考答案一、选择题（不定项，每题4分，共40分）1、用比值法定义物理量是物理学中一种很重要的思想方法，下列哪个物理量的确定是由比值法定义的：（）A、加速度a=mFB、感应电动势t∆∆=φεC、电阻SLRρ=D、磁感应强度B=IlF2、一矩形线圈绕垂直于匀强磁场方向、并位于线圈平面内的固定轴转动，线圈中的感应电动势e随时间t的变化情况如图所示，则( )A．t1时刻穿过线圈的磁通量为零B．t2时刻穿过线圈的磁通量最大C．t3时刻穿过线圈的磁通量变化率为零D．t4时刻穿过线圈的磁通量变化率为零3、.一直导线长L=1m，放在磁感应强度为B=2T的匀强磁场中以速率v=3m/s运动，则感应电动势的大小是( )A.6vB.2vC.0D.8v4、如图所示，直导线与导线框位于同一平面，要使导线框中产生如图所示方向的感应电流，则直导线中电流方向及其变化情况是（）（A）电流方向为M到N，电流不变（B）电流方向为N到M，电流逐渐增大（C）电流方向为M到N，电流逐渐增大（D）电流方向为N到M，电流不变5、如图所示的电路中,A1和A2是完全相同的灯泡,线圈L的电阻可以忽略.下列说法中正确的是（）(A)合上开关K接通电路时,A2先亮,A1后亮,最后一样亮(B)合上开关K接通电路时,A1和A2始终一样亮(C)断开开关K切断电路时,A2立刻熄灭,A1过一会儿才熄灭(D)断开开关K切断电路时,A1和A2都要过一会儿才熄灭6、发电厂发电机的输出电压为U1。

发电厂到学校的输电导线总电阻为R，通过导线的电流为I，学校得到的电压为U2，则输电线上损耗的功率可表示为（）A、U12/ RB、（U1—U2）2/ RC、I2RD、I（U1—U2）7、一正弦交流电的电压随时间变化的规律如图示，由图可知()A．该交流电的电压的有效值为100 VB．该交流电的频率为25 HzC．该交流电压瞬时值的表达式为u＝100sin 25t VD．若将该交流电压加在阻值为100 Ω的电阻两端，该电阻消耗的功率为50 W8、如图示理想变压器原副线圈匝数之比:n1:n2=4:1，原线圈两端连接光滑导轨，副线圈与电阻R连接组成闭合回路，当直导线AB在匀速强磁场中沿导轨匀速地向左作切割磁感线运动时，安培表A1的读数为12mA，那么安培表A2的读数为 ( )A.0B.3mAC.48mAD.与R值大小无关9、如图示电路中，L1、L2、L3是三盏相同的电灯，当电源为220 V的交流电源时，L1、L2、L3的发光情况相同．如将电源改为220 V的直流电源，则稳定后观察到的现象是( )A．L1、L2、L3三盏电灯的亮度保持不变B．L1不亮，L2、L3两盏电灯的亮度保持不变C．L2变得最亮D．L3变得最亮10、如图所示，质量为m、带电量为q的带正电粒子，以初速度v0垂直进入正交的匀强电场E和匀强磁场B中，从P点离开该区域，此时侧向位移为s，则（重力不计）（）A、粒子在P所受的磁场力可能比电场力大B、粒子的加速度为(Eq-Bqv0)/mC、粒子在P点的速率为m/E q s2v2+D、粒子在P点的动能为mv02/2+Eqs二、填空题（每空3分，共24分）11、把一内阻不计的交流发电机的转子的转速提高一倍，并把输出端接在原、副线圈匝数比为5∶2的变压器的原线圈两端。

高中物理交变电流练习题学校:___________姓名：___________班级：___________一、单选题1．避雷针能起到避雷作用，其原理是（） A ．尖端放电B ．静电屏蔽C ．摩擦起电D ．同种电荷相互排斥2．理想变压器原、副线圈的电流分别为，1I 、2I ，电压分别为1U 、2U ，功率分别为1P 、2P ，关于它们之间的关系，正确的说法是（ ） A ．2I 由1I 决定 B ．2U 与负载有关 C ．1P 由2P 决定D ．以上说法都不对3．家庭电路中电压的瞬时值表达式为220sin314(V)=U t ，则交流电压的有效值是（ ）A ．220VB ．C ．110VD ．4．如图所示的交流电路中，灯L 1、L 2和L 3均发光，如果保持交变电源两端电压的有效值不变但频率增大，各灯的亮、暗变化情况为（ ）A ．灯L 1、L 2和L 3均变暗B ．灯L 1、L 2均变亮，灯L 3变暗C ．灯L 1不变，灯L 2变暗，灯L 3变亮D ．灯L 1不变，灯L 2变亮，灯L 3变暗5．某电路中的电流随时间的变化规律如图所示，让该电流通过一个阻值为2Ω的电阻，在3s 内产生一定的热量，如果有一个大小、方向都不变的恒定电流通过这个电阻，也能在3s 内产生相等的热量，则这个电流值为（ ）A ．BC ．1.5AD ．3A6．小型交流发电机的示意图如图所示，两磁极N 、S 间的磁场可视为水平方向的匀强磁场。

线圈绕垂直于磁场的水平轴OO '沿逆时针方向以恒定的角速度匀速转动，下列说法正确的是（）A．图示位置的线圈位于中性面B．线圈经过图示位置时磁通量的变化率最大C．线圈每经过图示位置，交变电流的方向就会发生改变D倍7．矩形线框ABCD以恒定的角速度ω绕对角线AC转动。

AC的左侧存在着垂直纸面向外、磁感应强度为B的匀强磁场，已知AB长为1l，BC长为2l，线框电阻为R。

则线框转动一周的过程中电阻上产生的热量为（）A．222124B l lRωB．222124B l lRπωC．222122B l lRπωD．2222124B l lRπω8．如图所示为街头通过降压变压器给用户供电的示意图。

物理选修3-2《交变电流》检测题 A. 5.. 2 A班级：姓名：一、选择题1. 关于线圈在匀强磁场中转动产生的交变电流，下列说法中正确的是（）A. 线圈每经过中性面一次，感应电流方向改变一次，感应电动势方向不变B. 线圈每转动一周，感应电流方向就改变一次C. 线圈平面每经过中性面一次,感应电流和感应电动势方向都要改变一次D. 线圈转动一周，感应电流和感应电动势方向都要改变一次2. 矩形线圈在匀强磁场中匀速转动产生的电动势如图示，则（）B. 5AC. 3.5 . 2 AD.7.有两个完全相同的电阻，一个通以功率为2P,那么（）A.交流的有效值为10A10A的直流电流，热功率为P,另一个通以正弦式交变电流，热B .交流的最大值为10捉AA. t i时刻线圈通过中性面B. t2时刻线圈中磁通量最大C. t3时刻线圈中磁通量变化率最大D. t4时刻线圈中磁通量变化率最大3 .如下图所示，属于交流电的是：C.交流的有效值为10. 2 A D .交流的最大值为20A8.在收音机线路中，经大线接收下来的电信号既有高频成份，又有低频成份，经放大后送到下一级, 需要把低频成份和高频成份分开，只让低频成份输送到再下一级，可以采用如图所示电路，其中A4.一交流电流的图象如图所示，由图可知（）A. 用电流表测该电流其示数为10AB. 该交流电流的频率为100HzC. 该交流电流通过10 Q电阻时，电阻消耗的电功率为2000 W b应选择的兀件是（）A.a是电容较大的电容器，b是低频扼流圈B.a是电容较大的电容器，b是高频扼流圈C.a是电容较小的电容器，b是低频扼流圈D.a是电容较小的电容器，b是高频扼流圈9.理想变压器原、副线圈的匝数比为4： 1,原线圈接在u=311sin100兀t V的交流电源上，副线圈所接的负载电阻是11 Q，则副线圈中电流大小是（）A. 5AB. 11AC. 20AD. 55A10.输电线电阻为A. P Br,输送功率为P,若用电压U送电，则用户得到的功率为（D.该交流电流瞬时值表达式为i = 10 J2 sin628 t A5 .交流发电机在工作时的电动势 e E m sin t积减小一半，其它条件不变，则其电动势变为A. e E m sin t B . eC. e E m sin2 t D . e6.如图表示一交流电的电流随时间而变化的图像,如果将其电枢的转速提高一倍，同时将电枢所围面（）4E m sin 2 t4E m sin t,此交流电流的有效值是（）.P (P/U )2r D . (P/U)2r11.如图所示，理想变压器副线圈接两个相同的灯泡断开，当S闭合时，下列说法中_错遢的是（A. 副线圈两端的输出电压减小B. 通过灯泡L1的电流减小C. 原线圈中的电流增大D. 变压器的输入功率减小L1和L2。

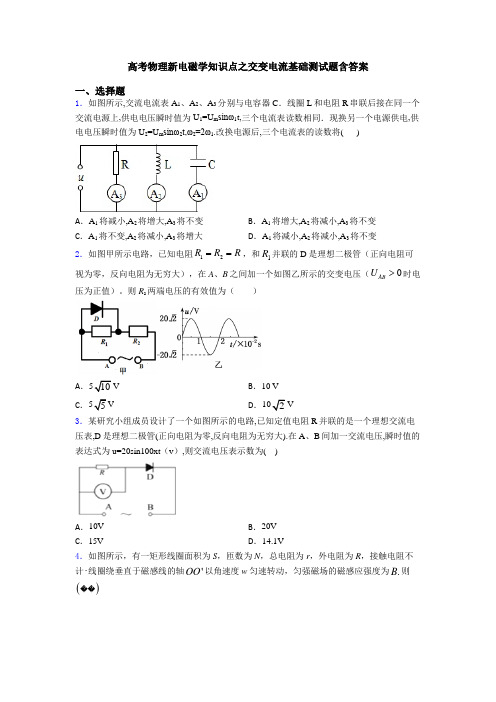

高考物理新电磁学知识点之交变电流基础测试题含答案一、选择题1．如图所示,交流电流表A 1、A 2、A 3分别与电容器C ．线圈L 和电阻R 串联后接在同一个交流电源上,供电电压瞬时值为U 1=U m sinω1t,三个电流表读数相同．现换另一个电源供电,供电电压瞬时值为U 2=U m sinω2t,ω2=2ω1.改换电源后,三个电流表的读数将( )A ．A 1将减小,A 2将增大,A 3将不变B ．A 1将增大,A 2将减小,A 3将不变C ．A 1将不变,A 2将减小,A 3将增大D ．A 1将减小,A 2将减小,A 3将不变2．如图甲所示电路，已知电阻21R R R ==，和1R 并联的D 是理想二极管（正向电阻可视为零，反向电阻为无穷大），在A 、B 之间加一个如图乙所示的交变电压（0AB U >时电压为正值）。

则R 2两端电压的有效值为（ ）A ．510VB ．10 VC ．55VD ．102V3．某研究小组成员设计了一个如图所示的电路,已知定值电阻R 并联的是一个理想交流电压表,D 是理想二极管(正向电阻为零,反向电阻为无穷大).在A 、B 间加一交流电压,瞬时值的表达式为u=20sin100xt （v ）,则交流电压表示数为( )A ．10VB ．20VC ．15VD ．14.1V4．如图所示，有一矩形线圈面积为S ，匝数为N ，总电阻为r ，外电阻为R ，接触电阻不计.线圈绕垂直于磁感线的轴'OO 以角速度w 匀速转动，匀强磁场的磁感应强度为.B 则()A ．当线圈平面与磁感线平行时，线圈中电流为零B ．电流有效值2NBSwI R r=+C ．电动势的最大值为2NBSwD ．外力做功的平均功率()22222N B S w P R r =+5．一自耦变压器如图所示，环形铁芯上只绕有一个线圈，将其接在a 、b 间作为原线圈．通过滑动触头取该线圈的一部分，接在c 、d 间作为副线圈，在a 、b 间输入电压为U 1的交变电流时，c 、d 间的输出电压为U 2，在将滑动触头从M 点顺时针转到N 点的过程中( )A ．U 2>U 1，U 2降低B ．U 2>U 1，U 2升高C ．U 2<U 1，U 2降低D ．U 2<U 1，U 2升高6．在匀强磁场中，一矩形金属线圈绕与磁感线垂直的转轴匀速转动，如图甲所示，产生的交变电动势的图象如图乙所示，则 ( )A ．t ＝0.005s 时线圈平面与磁场方向平行B ．t ＝0.010s 时线圈的磁通量变化率最大C ．线圈产生的交变电动势频率为100HzD ．线圈产生的交变电动势有效值为311V7．如图所示，一理想变压器的原、副线圈匝数之比为12:55:1n n =，原线圈接入电压2202u tV π=的交流电源，图中电表均为理想电表，闭合开关后，当滑动变阻器的滑动触头P 从最上端滑到最下端的过程中，下列说法正确的是（ ）t 时，电压表的示数为0A．副线圈中交变电流的频率为100Hz B．0C．电流表的示数先变小后变大D．电流表的示数先变大后变小8．如图所示，左右两个电路中，当a、b两端和e、f两端分别接220V的交变电压时，测得c、d两端和g、h两端的电压均为110V．若分别在c、d两端和g、h两端加上110V交变电压，则a、b两端和e、f两端测得的电压将分别是( )A．220V，220V B．220V，110VC．110V，110V D．220V， 0V9．A、B是两个完全相同的电热器，A、B分别通以图甲、乙所示的交变电流。

交变电流1.处在匀强磁场中的矩形线圈abcd ，以恒定的角速度绕ab 边转动，磁场方向平行于纸面并与ab 垂直。

在t=0时刻，线圈平面与纸面重合（如图），线圈的cd 边离开纸面向外运动。

若规定由a →b →c →d →a 方向的感应电流为正，则能反映线圈中感应电流I 随时间t 变化的图线是 （ ）2.一矩形线圈，绕垂直于匀强磁场并位于线圈平面内的固定轴转动，线圈中的感应电动势e 随时间t 的变化规律如图所示，下列说法中正确的是（ ）A ．t 1时刻通过线圈的磁通量为零B ．2时刻通过线圈的磁通量绝对值最大C ．t 3时刻通过线圈的磁通量变化率的绝对值最大D ．每当e 转换方向时，通过线圈的磁通量的绝对值都为最大3．如图甲为电热毯的电路示意图。

电热毯接在u =311sin100πt （V ）的电源插座上。

电热毯被加热到一定程度后，由于装置P 的作用，使加在电热丝ab 两端的电压变为如图乙所示的波形，从而进入保温状态。

若电热丝电阻保持不变，此时图甲中交流电压表读出交流电的有效值是（ ）A ．156VB ．220VC ．311VD ．110V4．在交流电电路中，如果电源电动势的最大值不变，频率可以改变，在如图所示电路的a 、b 两点间逐次将图中的电路元件甲、乙、丙单独接入，当使交流电频率增加时，可以观察到下列论述的哪种情况（ ） A ．A 1读数不变，A 2增大，A 3减小 B ．A 1读数减小，A 2不变，A 3增大 C ．A 1读数增大，A 2不变，A 3减小 D ．A 1，A 2 ，A 3读数均不变tICtI Da bc dtI A tIB5．一矩形线圈，面积是0.05m 2，共100匝，线圈电阻为2Ω，外接电阻为R =8Ω，线圈在磁感应强度为π1=B T 的匀强磁场中以300r/min 的转速绕垂直于磁感线的轴匀速转动，如图所示，若从中性面开始计时，求：（1）线圈中感应电动势的瞬时值表达式。

（2）线圈从开始计时经1/30s 时，线圈中电流的瞬时值。

高考物理电磁学知识点之交变电流基础测试题及解析一、选择题1．如图甲所示，理想变压器原副线圈的匝数比为5 ：1，V 和R 1、R 2分别是电压表、定值电阻，且R 1＝5R 2．已知ab 两端电压u 按图乙所示正弦规律变化．下列说法正确的是A ．电压u 瞬时值的表达式2202sin10(V)u t π=B ．电压表示数为40VC ．R 1、R 2两端的电压之比为5 ：1D ．R 1、R 2消耗的功率之比为1 ：52．采用220 kV 高压向远方的城市输电．当输送功率一定时，为使输电线上损耗的功率减小为原来的14，输电电压应变为（ ） A ．55 kVB ．110 kVC ．440 kVD ．880 kV3．一自耦变压器如图所示，环形铁芯上只绕有一个线圈，将其接在a 、b 间作为原线圈．通过滑动触头取该线圈的一部分，接在c 、d 间作为副线圈，在a 、b 间输入电压为U 1的交变电流时，c 、d 间的输出电压为U 2，在将滑动触头从M 点顺时针转到N 点的过程中( )A ．U 2>U 1，U 2降低B ．U 2>U 1，U 2升高C ．U 2<U 1，U 2降低D ．U 2<U 1，U 2升高4．某变压器原、副线圈匝数比为55：9，原线圈所接电源电压按图示规律变化，副线圈接有负载．下列判断正确的是A ．输出电压的最大值为36VB ．原、副线圈中电流之比为55：9C ．变压器输入、输出功率之比为55：9D ．交流电源有效值为220V ，频率为50Hz5．如图所示，一理想变压器的原、副线圈匝数之比为12:55:1n n =，原线圈接入电压2202sin100u tV π=的交流电源，图中电表均为理想电表，闭合开关后，当滑动变阻器的滑动触头P 从最上端滑到最下端的过程中，下列说法正确的是（ ）A ．副线圈中交变电流的频率为100HzB ．0t =时，电压表的示数为0C ．电流表的示数先变小后变大D ．电流表的示数先变大后变小6．一含有理想变压器的电路如图所示，图中电阻1R 、2R 和3R 的阻值分别为3Ω、1Ω和4Ω，A 为理想交流电流表，U 为正弦交流电压源，输出电压R 的有效值恒定当开关S 断开时，电流表的示数为I ；当S 闭合时，电流表的示数为4I 。

一、选择题1．(0分)[ID ：128886]交流发电机的输出电压为U ，采用图示理想变压器输电，升压变压器原、副线圈匝数比为m ，降压变压器原、副线圈匝数之比为n ，输电导线电阻为r ，用户的工作电压为U 。

下列说法正确的是（ ）A ．mn =1B ．mn >1C ．输电线上损失的功率为222(1)mn U m r - D ．输电线上损失的功率为2U mr2．(0分)[ID ：128882]如图所示，面积为S 的线圈均绕其对称轴或中心轴在匀强磁场B 中以角速度ω匀速转动，能产生正弦交变电动势sin e BS t ωω=的图是（ ）A ．B ．C ．D ．3．(0分)[ID ：128869]某小型电站用两根单位长度内电阻为42.510/m -⨯Ω的电缆直接向10公里外的山区送电，已知其输出电功率是61.210⨯kW 。

现用200kV 电压输电，则下列说法正确的是（ ）A ．输电线上输送的电流大小为4410⨯AB ．输电线上由电阻造成的损失电压为30kVC ．若改用500kV 电压输电，根据欧姆定律，输电电流变为原来的2.5倍D ．若改用50kV 电压输电，则输电线上损失的功率为6810⨯kW4．(0分)[ID ：128849]对于如图所示的电流i 随时间t 做周期性变化的图象，下列说法中正确的是（ ）A．电流大小变化，方向不变，是直流电B．电流大小、方向都变化，是交流电C．电流的周期是0.2s，最大值是0.2AD．电流做周期性变化，是交流电5．(0分)[ID：128846]如图所示，一个理想变压器原线圈的匝数为 50 匝，副线圈的匝数为100 匝，原线圈两端接在光滑的水平平行导轨上，导轨间距为 L=0.4m．导轨上垂直于导轨有一长度略大于导轨间距的导体棒，导轨与导体棒的电阻忽略不计，副线圈回路中电阻R ＝20Ω，图中交流电压表为理想电压表．导轨所在空间有垂直于导轨平面、磁感应强度大小为 1T 的匀强磁场．导体棒在水平外力的作用下运动，其速度随时间变化的关系式为：v ＝5sin10πt (m/s)，则下列说法正确的是( )A．水平外力为恒力B．电压表的示数为52VC．R 的功率为 0.2WD．变压器铁芯中磁通量变化率的最大值为 0.04Wb/s6．(0分)[ID：128844]下列说法正确的是（）A．导体做切割磁感线运动，导体内一定会产生感应电流B．电磁感应现象中，感应电流的磁场总是跟原来的磁场方向相反C．交流电设备上所标的电压和电流值都是交变电流的最大值D．穿过闭合线圈的磁通量发生变化，线圈中一定有感应电流7．(0分)[ID：128831]如图所示为演示交变电流产生的装置图，关于这个实验，正确的说法是（）A．线圈经过图示位置时，电流方向发生改变B．图示位置为中性面，线圈中无感应电流C．图示位置ab边的感应电流方向为a bD．线圈平面与磁场方向平行时，磁通量变化率为零8．(0分)[ID：128827]电压互感器和电流互感器是利用变压器原理对高压电路或是高电流电路进行测量的工具，钳形电流表就是电流互感器的一种（如图），它可以在不改变被测电路结构的情况下直接测出电路电流，它的测量过程如图a 所示，此时正在测量一台正常工作电动机的电缆线的电流，其内部变压器可以视为理想变压器，内部结构如图a 右侧所示（电流表表盘上刻度值已经转换成被测电流值）。

交变电流测试题答案一、选择题(8×8′＝64′)1解析：根据交变电流的定义，大小和方向都随时间做周期性变化的电流是交变电流，A 、B 、C 图中电流的大小、方向均随时间做周期性变化，是交变电流，D 图中电流的方向不变，为直流电． 答案：D图12解析：由波形图可知：周期T ＝0.02 s ，电压最大值U m ＝311 V ，所以有效值U ＝U m2＝220 V ，表达式为u ＝U m sin2πTt (V)＝311sin100πt (V)，故选项B 、C 正确，A 、D 错误．答案：BC 3解析：线圈在匀强磁场中绕垂直于磁场方向的轴(轴在线圈所在平面内)匀速转动，产生的正弦交变电动势为e ＝BSωsin ωt ，由这一原则判断，A 图和C 图中感应电动势均为e ＝BSωsin ωt ；B 图中的转动轴不在线圈所在平面内；D 图转动轴与磁场方向平行，而不是垂直．答案：AC4．解析：本题考查电磁感应现象，基础题．线框在匀强磁场中匀速转动时，在中性面即线框与磁感线垂直时，磁通量最大感应电动势最小，而在题中图示位置线框与磁感应线平行时，磁通量最小感应电动势最大，A 、B 错C 对；电流的有效值I ＝nBSω2R ，现在其余的量都不变，角速度增大一倍后，电流也增大一倍，D 正确．答案：CD5解析：根据正弦式电流的产生及其变化规律：当磁通量最大时，感应电动势为零；当磁通量减小时，感应电动势在增大；磁通量减为零时，感应电动势最大．由此可知A 、B 项错误．设从线框位于中性面开始计时，则有e ＝E m sin ωt ，式中E m ＝BSω.因Φm ＝BS ，故角速度ω＝E mΦm ，D 项正确．设e ＝0.5E m ，则解出ωt ＝π/6.此时Φ＝B ·S cos π6＝32BS ＝32Φm ，所以C 项错．答案：D6．解析：本题考查电磁感应中电荷量、热量、电流的计算和感应电流方向的判断．绕P 1、P 2转动时电流的方向相同，但电流的方向为a →d →c →b →a ，A 错；电荷量q ＝nΔφR，与绕哪个轴转动没有关系，B 错；线圈绕两轴转动时产生的电动势相同，所以电流相同，发热也相同，C 对D 错．答案：C7．解析：线圈在磁场中转动，E m ＝12nBSω＝0.4 V ，B 错．当线圈平面与磁场平行时磁通量变化最快，A 正确．Q R ＝I 2Rt ＝⎣⎢⎡⎦⎥⎤E m 2(R ＋r )2Rt ＝1.6π×10－3 J ，C 错．q ＝n ΔΦR ＋r ＝0．02 C ，D 正确．答案：AD8．解析：两种情况T a ∶T b ＝2∶3，f a ∶f b ＝3∶2，线圈先后两次转速之比为3∶2，选项A 正确．两种情况下在0.3 s 内磁通量的变化量不同，选项B 错误．交流电的最大值E m ＝NBSω，电动势最大值之比为3∶2.Q ＝U 有2R t ，两种情况在相等时间内产生的焦耳热之比Q a ∶Q b ＝9∶4，选项D 正确．答案：AD二、计算题(3×12′＝36′)9解析：(1)矩形线圈abcd 在匀强磁场中旋转产生正弦交变电流，电动势的峰值为E m ＝nBSω＝10×2×0.3×0.6×10π＝113.04 V ，电流的有效值I ＝I m 2＝E m2(R ＋r )＝1.60 A Q ＝I 2Rt ＝5.76 J(2)矩形线圈旋转过程中产生的感应电动势的平均值E ＝n ΔΦΔt ＝nBS T 4＝2nBSωπ＝2E mπ＝72 V ，电流的平均值I ＝ER ＋r＝1.44 A ；0.05 s 内电路流过的电荷量q ＝It ＝0.072 C.答案：(1)5.76 J (2)0.072 C。
