塑料模具钢的选用

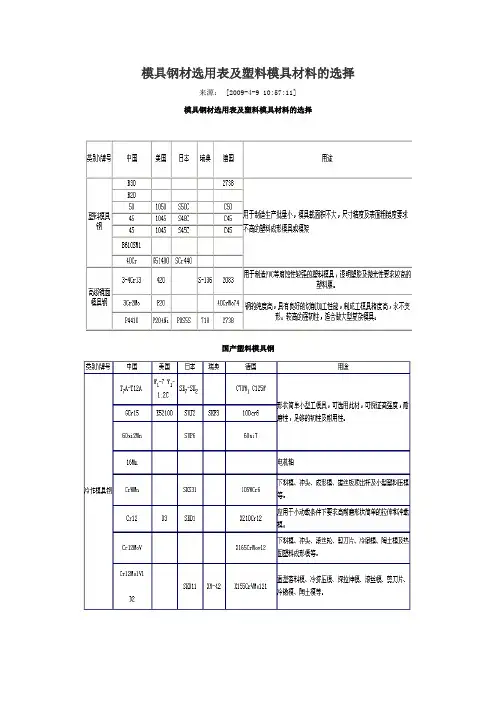

模具钢材选用表及塑料模具材料的选择来源： [2009-4-9 10:57:11]模具钢材选用表及塑料模具材料的选择国产塑料模具钢一般把模具按使用寿命的长短分五级，一级在百万次以上，二级是50万----100万次，三级在30万-----50万次，四级在10万---30万次，五级在10万次以下，一级与二级模具都要求用可以热处理硬度在HRC50左右的钢材，否则易于磨损，注塑出的产品易超差，故所选的钢材既要有较好的热处理性能，又要在高硬度的状态下有好的切削性能，当然还有其他方面的考虑。

通常选用瑞典的8407，S136,美国的420,H13,欧洲的2316，2344，083，或日本的SKD61，DC53（原为五金模材料，特殊情况下使用。

）一类的钢材。

除此外，注塑的原料及其所增加的填料对选用刚才有很大的影响，尤其是玻璃纤维对模具的磨损大。

有些塑胶料有酸腐蚀性，有些因添加了增强剂或其他改型剂，如玻璃纤维对模具的损伤大，选材时均要综合考虑。

有强腐蚀性的塑胶一般选S136，2316，420一类钢材，弱腐蚀性的除选S136，2316，420外，还有SKD61，NAK80，PAK90，718M。

强酸性的塑胶料有：PVC，POM，PBT弱酸性的塑胶料有：PC，PP，PMMA，PA，产品的外观要求对模具材料的选择亦有很大的影响，透明件和表面要求抛镜面的产品，可选用的材料有S136，2316，718S，NAK80，PAK90，420，透明度特高的模具应选S136，其次是420。

以上是从满足产品要求来说，但作为一个设计师，你只考虑这些的话，你不但不可能成为一个好的设计师，可能你的饭碗都有问题，你涉及的模具所需求的成本是重中之重，你还要考虑价格，就拿S136与2316来比较，每公斤相差55—60元，如果你选择不当，你老板不是接不到单，就是做到破产。

三级模具用预硬料多，牌号有：S136H，2316H，718H，083H，硬度HB270----340，四五级模具用P20，718，738，618，2311，2711，对于要求特低的模具，还有可能用到S50C，45#钢，即直接在模胚上做型腔。

附表10：塑料模具主要部件的国产钢料选用及热处理硬度：类别零件名称材料牌号热处理方法硬度说明模体零件动、静模座板、垫板30、35、45 正火HB160-200此正火硬度一般即指进货状态，下同浇道推板45、50、55 调质HB230-270动模固定板静模固定板S50C、45正火HB160-200调质HB230-270推件板45 调质HB230-270T8A，T10A 淬火HRC54-58推出板45 正火HB160-200推杆固定板45 正火HB160-200垫块45、A3 进货状态浇注零件浇口套、SKD61 淬火HRC48-52T8A、T10A 淬火HRC46-50导向零件大导柱大导套GCr15或SUJ2 淬火HRC56-62T8A、T10A 淬火HRC52-56 复位杆小导柱、小导套T8A、T10A 淬火HRC52-56GCr15或SUJ2 淬火HRC56-62 小导柱衬套45 淬火HRC48-52抽芯零件斜导柱T8A、T10A 淬火HRC54-58Cr12 淬火HRC54-58滑块斜滑块P20、P20+Ni 预硬HRC30-40 渗氮HV700-80040Cr 正/退火HB175-230 渗氮HV700-80045 正火HB170-220 渗氮HV600-800 楔紧块锁紧楔T8A、T10A 淬火HRC54-5845 淬火HRC43-48耐磨块40Cr 正/退火HB175-230 渗氮HV700-800 T8A，T10A 淬火HRC54-58顶出零件顶杆顶管拉料杆SKD61 淬火HRC50-6065Mn 淬火HRC50-554Cr5MoSiV1(国产H13)淬火HRC38-42 芯部渗氮HV900-1100 深度0.3mmT8A，T10A 淬火HRC50-55顶出块P20、P20+Ni 预硬HRC30-40 渗氮HV700-80040 Cr 正/退火HB175-230 渗氮HV700-80045 正火HB170-220 渗氮HV600-800定位零件定位圈45 正火HB160-200导套定位圈45 正火HB160-200推出限位块45 正火HB160-200 日本用S45C，表面发黑处理限位钉45 正火HB160-200 日本用S45C ，一类不热处理另一类淬火HRC46-5045 淬火HRC46-50圆锥定位件45 淬火HRC43-48 日本用SKD11(Cr12MoV) HRC58-62 定距螺钉45 淬火HRC33-38 日本用SCM435(35CrMo) HRC33-38其它零件立柱45 正火HB160-200弹簧65Mn、50CrVA 淬火+回火HRC45-50 中温回火冷却水丝堵45 淬火HRC33-38 表面发黑处理油嘴内接头45、40Cr 进货状态一般不得用黄铜滑块导轨滑块压块CrWMn、9CrWMn 淬火HRC53-56 较长件，注意工作面上加油槽40Cr、3Cr2Mo 淬火HRC37-42 较短件，注意工作面上加油槽滑块拉钩30CrMoA40CrNiMoA淬火HRC45-50注意应在工作面上加工油槽锁模块45、A3 进货状态备注：支承柱兼作推板导柱时，支承柱材料用T8A、T10A、GCr15，热处理硬度HRC55～60。

塑胶模具常用的钢料塑胶模具是制造各种塑料产品的重要工具，它们起到了塑胶产品成形的关键作用。

作为一个工艺复杂的制造工具，塑胶模具的质量和使用寿命直接影响到塑胶制品的质量和成本。

而选择合适的钢材作为模具材料，是确保模具质量的重要因素之一。

因此，本文将会介绍塑胶模具常用的钢材种类，并分析它们的特点和适用范围，希望能对模具制造的生产过程有所帮助。

1. P20模具钢P20模具钢是一种常用的优质钢材，它具有良好的切削性能和较高的强度和韧性。

因此，它非常适合制造高性能、精度要求高的模具。

P20模具钢主要应用于制造中型和大型塑料模具，如汽车零件、家用电器、盖板等塑料制品。

该钢材的硬度可调，并且可硬化至HRC 28-32，具有较好的表面光洁度。

2. NAK80模具钢NAK80模具钢是一种优质的热处理模具钢，它具有良好的韧性和高耐磨性能。

该钢材经过预硬化处理后，硬度可达HRC 37-43，且具有良好的抗氧化性能，可以在高温下工作。

因此，NAK80模具钢非常适合制造高要求的模具，如精密模具、光学部件模具、塑胶射出模具等。

3. S136模具钢S136模具钢也是一种热处理模具钢，它具有优异的综合性能和高机械强度。

该钢材的硬度可调，可达HRC 48-52，因此非常适合制造高要求的塑胶模具，如光学模具、透镜模具、基板模具等。

S136模具钢具有良好的耐腐蚀和耐磨性能，在使用寿命上也有很好的保障。

4. 718模具钢718模具钢是一种氢原子的工具钢，它是一种在模具行业非常常用的模具钢材之一。

该钢具有高强度和优良的耐磨性能，并能在高温环境下工作。

硬度也可达到HRC 48-52，与S136模具钢相似。

718模具钢适用于各种塑料制品的制造，如汽车零件、电子配件等。

5. H13模具钢H13模具钢是一种高硬度钢材，它具有优异的耐热性能和优异的耐磨性能。

该钢材的硬度可以达到HRC 50-54，因此非常适合制造高质量的塑胶模具。

H13模具钢适用于制造中至大型的压力类模具，汽车零部件、通讯设备等工业产品，该钢材的使用寿命较长，可以安全实现长时间的生产。

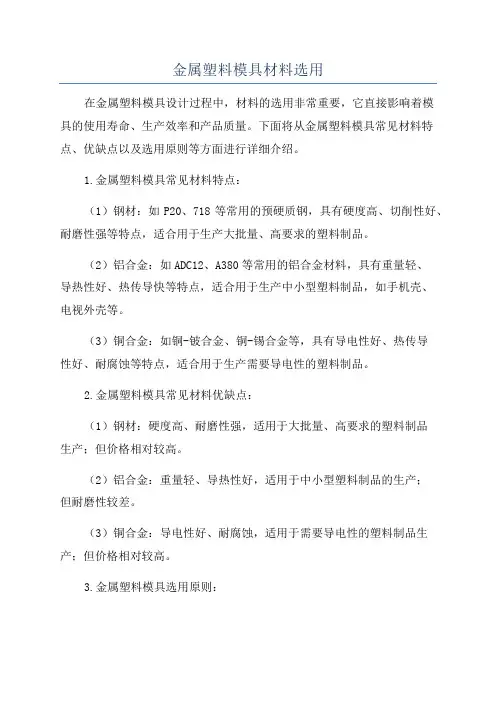

金属塑料模具材料选用在金属塑料模具设计过程中，材料的选用非常重要，它直接影响着模具的使用寿命、生产效率和产品质量。

下面将从金属塑料模具常见材料特点、优缺点以及选用原则等方面进行详细介绍。

1.金属塑料模具常见材料特点：（1）钢材：如P20、718等常用的预硬质钢，具有硬度高、切削性好、耐磨性强等特点，适合用于生产大批量、高要求的塑料制品。

（2）铝合金：如ADC12、A380等常用的铝合金材料，具有重量轻、导热性好、热传导快等特点，适合用于生产中小型塑料制品，如手机壳、电视外壳等。

（3）铜合金：如铜-铍合金、铜-锡合金等，具有导电性好、热传导性好、耐腐蚀等特点，适合用于生产需要导电性的塑料制品。

2.金属塑料模具常见材料优缺点：（1）钢材：硬度高、耐磨性强，适用于大批量、高要求的塑料制品生产；但价格相对较高。

（2）铝合金：重量轻、导热性好，适用于中小型塑料制品的生产；但耐磨性较差。

（3）铜合金：导电性好、耐腐蚀，适用于需要导电性的塑料制品生产；但价格相对较高。

3.金属塑料模具选用原则：（1）根据产品要求：根据产品的尺寸、复杂度、表面要求等因素选择适合的模具材料。

（2）根据生产要求：如果需要生产大批量的产品，可以选择耐磨性好、硬度高的钢材；如果是中小批量的产品，可以选择重量轻、导热性好的铝合金。

（3）根据经济性：根据模具的使用寿命和价格综合考虑，选择性价比较高的材料。

（4）根据导热性：如果产品需要冷却时间较短，可以选择导热性好的材料，以提高生产效率。

（5）根据腐蚀性：如果产品需要使用腐蚀性物质制成，可以选择耐腐蚀性好的材料。

总之，在金属塑料模具的材料选用中，需要综合考虑产品要求、生产要求、经济性以及材料的特性等因素。

选择合适的材料，可以提高模具的使用寿命，提高生产效率，同时保证产品的质量。

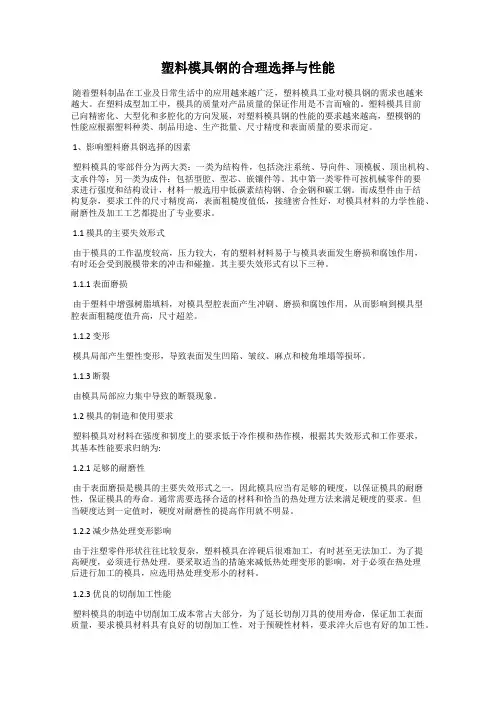

塑料模具钢的合理选择与性能随着塑料制品在工业及日常生活中的应用越来越广泛，塑料模具工业对模具钢的需求也越来越大。

在塑料成型加工中，模具的质量对产品质量的保证作用是不言而喻的。

塑料模具目前已向精密化、大型化和多腔化的方向发展，对塑料模具钢的性能的要求越来越高，塑模钢的性能应根据塑料种类、制品用途、生产批量、尺寸精度和表面质量的要求而定。

1、影响塑料磨具钢选择的因素塑料模具的零部件分为两大类：一类为结构件，包括浇注系统、导向件、顶模板、顶出机构、支承件等；另一类为成件：包括型腔、型芯、嵌镶件等。

其中第一类零件可按机械零件的要求进行强度和结构设计，材料一般选用中低碳素结构钢、合金钢和碳工钢。

而成型件由于结构复杂，要求工件的尺寸精度高，表面粗糙度值低，接缝密合性好，对模具材料的力学性能、耐磨性及加工工艺都提出了专业要求。

1.1 模具的主要失效形式由于模具的工作温度较高，压力较大，有的塑料材料易于与模具表面发生磨损和腐蚀作用，有时还会受到脱模带来的冲击和碰撞。

其主要失效形式有以下三种。

1.1.1 表面磨损由于塑料中增强树脂填料，对模具型腔表面产生冲刷、磨损和腐蚀作用，从而影响到模具型腔表面粗糙度值升高，尺寸超差。

1.1.2 变形模具局部产生塑性变形，导致表面发生凹陷、皱纹、麻点和棱角堆塌等损坏。

1.1.3 断裂由模具局部应力集中导致的断裂现象。

1.2 模具的制造和使用要求塑料模具对材料在强度和韧度上的要求低于冷作模和热作模，根据其失效形式和工作要求，其基本性能要求归纳为:1.2.1 足够的耐磨性由于表面磨损是模具的主要失效形式之一，因此模具应当有足够的硬度，以保证模具的耐磨性，保证模具的寿命。

通常需要选择合适的材料和恰当的热处理方法来满足硬度的要求。

但当硬度达到一定值时，硬度对耐磨性的提高作用就不明显。

1.2.2 减少热处理变形影响由于注塑零件形状往往比较复杂，塑料模具在淬硬后很难加工，有时甚至无法加工。

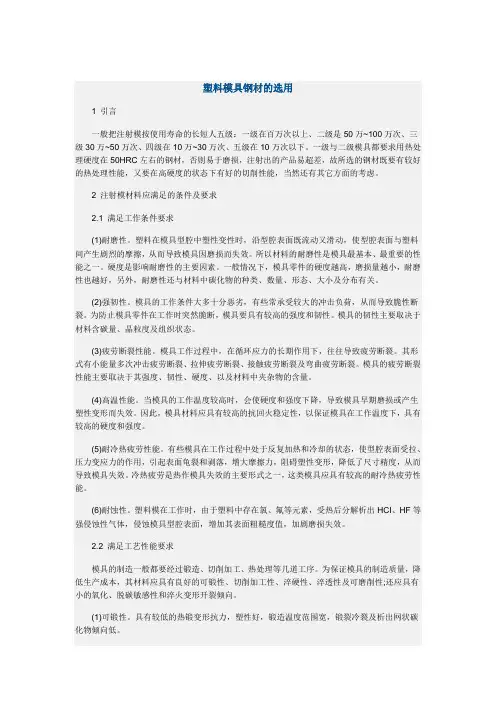

塑料模具钢材的选用1 引言一般把注射模按使用寿命的长短人五级：一级在百万次以上、二级是50万~100万次、三级30万~50万次、四级在10万~30万次、五级在10万次以下。

一级与二级模具都要求用热处理硬度在50HRC左右的钢材，否则易于磨损，注射出的产品易超差，故所选的钢材既要有较好的热处理性能，又要在高硬度的状态下有好的切削性能，当然还有其它方面的考虑。

2 注射模材料应满足的条件及要求2.1 满足工作条件要求(1)耐磨性。

塑料在模具型腔中塑性变性时，沿型腔表面既流动又滑动，使型腔表面与塑料间产生剧烈的摩擦，从而导致模具因磨损而失效。

所以材料的耐磨性是模具最基本、最重要的性能之一。

硬度是影响耐磨性的主要因素。

一般情况下，模具零件的硬度越高，磨损量越小，耐磨性也越好，另外，耐磨性还与材料中碳化物的种类、数量、形态、大小及分布有关。

(2)强韧性。

模具的工作条件大多十分恶劣，有些常承受较大的冲击负荷，从而导致脆性断裂。

为防止模具零件在工作时突然脆断，模具要具有较高的强度和韧性。

模具的韧性主要取决于材料含碳量、晶粒度及组织状态。

(3)疲劳断裂性能。

模具工作过程中，在循环应力的长期作用下，往往导致疲劳断裂。

其形式有小能量多次冲击疲劳断裂、拉伸疲劳断裂、接触疲劳断裂及弯曲疲劳断裂。

模具的疲劳断裂性能主要取决于其强度、韧性、硬度、以及材料中夹杂物的含量。

(4)高温性能。

当模具的工作温度较高时，会使硬度和强度下降，导致模具早期磨损或产生塑性变形而失效。

因此，模具材料应具有较高的抗回火稳定性，以保证模具在工作温度下，具有较高的硬度和强度。

(5)耐冷热疲劳性能。

有些模具在工作过程中处于反复加热和冷却的状态，使型腔表面受拉、压力变应力的作用，引起表面龟裂和剥落，增大摩擦力，阻碍塑性变形，降低了尺寸精度，从而导致模具失效。

冷热疲劳是热作模具失效的主要形式之一，这类模具应具有较高的耐冷热疲劳性能。

(6)耐蚀性。

塑料模在工作时，由于塑料中存在氯、氟等元素，受热后分解析出HCI、HF等强侵蚀性气体，侵蚀模具型腔表面，增加其表面粗糙度值，加剧磨损失效。

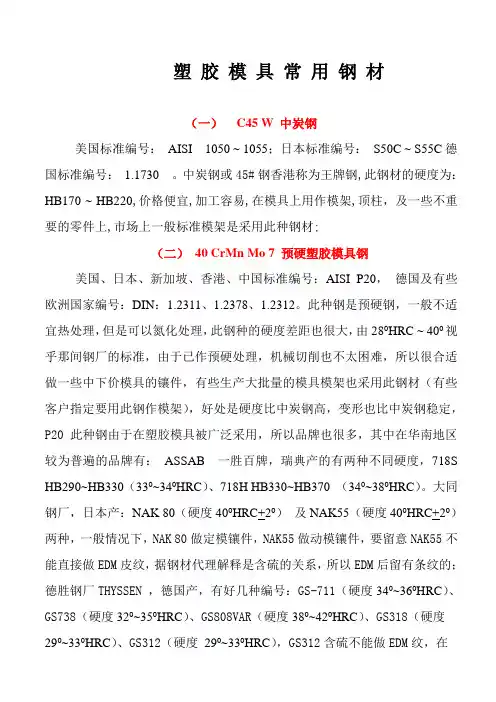

塑胶模具常用钢材（一）C45 W 中炭钢美国标准编号：AISI 1050 ~ 1055；日本标准编号：S50C ~ S55C德国标准编号：1.1730。

中炭钢或45# 钢香港称为王牌钢,此钢材的硬度为：HB170 ~ HB220,价格便宜,加工容易,在模具上用作模架,顶柱，及一些不重要的零件上,市场上一般标准模架是采用此种钢材;（二）40 CrMn Mo 7 预硬塑胶模具钢美国、日本、新加坡、香港、中国标准编号：AISI P20，德国及有些欧洲国家编号：DIN：1.2311、1.2378、1.2312。

此种钢是预硬钢，一般不适宜热处理，但是可以氮化处理，此钢种的硬度差距也很大，由280HRC ~ 400视乎那间钢厂的标准，由于已作预硬处理，机械切削也不太困难，所以很合适做一些中下价模具的镶件，有些生产大批量的模具模架也采用此钢材（有些客户指定要用此钢作模架），好处是硬度比中炭钢高，变形也比中炭钢稳定，P20此种钢由于在塑胶模具被广泛采用，所以品牌也很多，其中在华南地区较为普遍的品牌有：ASSAB 一胜百牌，瑞典产的有两种不同硬度，718S HB290~HB330（330~340HRC）、718H HB330~HB370 （340~380HRC）。

大同钢厂，日本产：NAK 80（硬度400HRC+20）及NAK55（硬度400HRC+20）两种，一般情况下，NAK 80做定模镶件，NAK55做动模镶件，要留意NAK55 不能直接做EDM皮纹，据钢材代理解释是含硫的关系，所以EDM后留有条纹的；德胜钢厂THYSSEN ，德国产，有好几种编号：GS-711（硬度340~360HRC）、GS738（硬度320~350HRC）、GS808VAR（硬度380~420HRC）、GS318（硬度290~330HRC）、GS312（硬度290~330HRC），GS312含硫不能做EDM纹，在欧洲做模架较为普遍，GS312的Code 为40 Cr MN Mo S8，百禄（BOHLER）奥国产，编号有：M261（380~420HRC）、M238（360~420HRC）、M202（290~330HRC），M202不能做EDM纹，也是含硫，尚有其他品牌，不能尽录。

注塑模具钢材选择标准
注塑模具的钢材选择是非常重要的，它直接影响着模具的使用
寿命、生产效率和产品质量。

在选择注塑模具钢材时，需要考虑以
下几个标准：
1. 材料的机械性能，模具钢材需要具有较高的硬度、强度、韧
性和耐磨性，以确保模具在长时间的使用过程中不易变形、不易磨损，能够承受注塑过程中的高压力和高温环境。

2. 耐蚀性能，注塑模具在工作过程中会接触到各种化学物质和
高温熔融的塑料，因此模具钢材需要具有良好的耐蚀性能，不易受
到腐蚀和氧化。

3. 加工性能，模具钢材需要具有良好的加工性能，便于进行切削、铣削、磨削等加工工艺，以满足复杂模具的加工要求。

4. 成本考量，在满足以上性能要求的前提下，还需要考虑模具
钢材的成本，以确保在满足质量要求的前提下，尽量降低生产成本。

常用的注塑模具钢材包括P20钢、718钢、NAK80钢等。

P20钢
具有良好的加工性能和耐磨性，适用于中小型注塑模具；718钢具
有较高的硬度和耐磨性，适用于大型注塑模具；NAK80钢具有良好
的耐蚀性和高光洁度，适用于对产品表面要求较高的模具制造。

总之，在选择注塑模具钢材时，需要综合考虑材料的机械性能、耐蚀性能、加工性能和成本考量，以确保选择合适的材料来满足注
塑模具的使用要求。

注塑模具常用钢材及硬度汇总注塑模具是一种用于制造塑料制品的模具，常见于家电、汽车、电子等行业。

模具的材料选择对模具的寿命、质量和成本等方面都具有重要影响。

下面是注塑模具常用钢材及硬度的汇总：1.P20钢：P20钢又称为低碳铬模具钢，具有良好的切削性能、加工性能和热处理性能。

其硬度一般为28-32HRC，适用于制造大多数注塑模具的芯、腔。

2.718钢：718钢是一种耐热性能较好的模具钢，具有优异的综合性能。

718钢的硬度一般在30-36HRC之间，适用于制造高要求的注塑模具。

3.NAK80钢：NAK80钢是一种低合金的中碳铬钼耐冲击模具钢，具有出色的耐磨性和耐蚀性。

其硬度一般为37-43HRC，适用于制造高要求的注塑模具。

4.S136钢：S136钢又称为不锈钢，具有良好的抗腐蚀性能和耐酸碱性能。

其硬度一般为48-52HRC，适用于制造高品质和高精度的注塑模具。

5.H13钢：H13钢是一种热作模具钢，具有良好的耐热性和热疲劳性能。

其硬度一般为45-50HRC，适用于制造需要抵抗高温和高压的注塑模具。

6.738钢：738钢是一种高硬度、高强度的模具钢，具有优异的耐磨性能和尺寸稳定性。

其硬度一般为48-52HRC，适用于制造长寿命和高要求的注塑模具。

除了以上几种常用钢材外，还有一些特殊用途的模具钢，如：SLD钢、STAVAX钢、420钢等。

这些钢材在不同的注塑模具制造过程和需求中具有特定的应用价值。

在选择模具钢材时，需要综合考虑模具的使用条件、工作环境、成本等因素。

合理选择合适的模具钢材，能够提高模具的使用寿命、耐磨性和生产效率，降低模具制造成本，提高产品质量。

浅谈塑料成型模具钢材的选用和热处理摘要：塑料是20世纪人类重大的发明，它的出现和广泛使用，给我们的生活带来了极大的方便，为人类的物质文明谱写了新的篇章。

不管是在工业生产中还是在我们的生活中，塑料产品无处不在。

而生产的塑料产品的工具即注塑模具，它在这种生产关系中起到至关重要的作用。

塑料经过塑化成高温的流态状液体，注射到模具中，进过冷却成型，脱模等工序最后成制品。

在这个过程中，塑料在成型时因分子的拉伸和剪切，在制品中会留下残余应力，这种残余应力会导致不但会使制品变形而且会使模具变形甚至开裂。

所以注塑模具对钢材的要求非常高，模具钢材的选择对模具寿命，加工性，精度影响都非常大。

本文主要简述了注塑模具模具钢的性能，选用，常用钢材，塑料模具钢的热处理等方面。

关键词：模具材料模具钢模具钢性能模具钢热处理近年来我国制造也得飞速发展，而模具制造业更是如此。

模具制造业的首要问题就是模具材料，模具材料直接影响模具的质量及模具产品的质量。

塑料模具是模具中的一个不可忽视的分支。

因此，我国对塑料成型模具材料需求量越来越大，同时还对材料的质量、性能、品种规格等提出了越来越高的要求。

由于我国的模具材料需求量之大，浪费量大，所以国内的模具使用的进口的较少，一般都是国产的。

利用钢的合金化成分设计原理结合我国冶金技术的特点合成一种新的钢种和引进国外材料先进、性能优良的钢种，进行国产化研制是我国主要的两种开发研制模具钢的方法。

1塑料模具钢应该具备的性能不管是五金模具还是塑料模具，模具对钢材的要求都非常高，因为钢材的性能直接影响模具寿命，加工的难易程度，模具的精度，后期使用中对制品的性能影响等影响很大。

塑料模具钢对性能的要求内容因模具的结构，，模具的寿命，成型制品的塑料料，成型品的性能，外观，尺寸精度而要求也不同，但一般应满足如下要求：1）机械加工性能优良。

由于塑料模具制造成本高，材料只占模具成本的一小部分，因此在选钢材时，在满足性能要求下，应优选工艺性能好，性能稳定和使用寿命长的钢种。

第四节塑料模具钢材的选择模具型腔及零部件包括型腔、型芯、滑块、镶件、斜顶、侧抽等，是与塑料直接接触而成型制品的模具零部件。

模具型腔及零部件的材质直接关系到模具的质量、寿命，决定着所成型塑料制品的外观及内在质量，必须十分慎重，一般要在合同规定及客户要求的基础上，根据制品和模具的要求及特点选用。

一、模具型腔及零部件用模具钢材的选用原则：根据所成型塑料的种类、制品的形状、尺寸精度、制品的外观质量及使用要求、生产批量大小等，兼顾材料的切削、抛光、焊接、蚀纹、变形、耐磨等各项性能，同时考虑经济性以及模具的制造条件和加工方法，以选用不同类型的钢材。

1.1)对于成型透明塑料制品的模具，其型腔和型芯均需选用高镜面抛光性能的高档进口钢材：如718（P20+Ni类）、NAK80（P21类）、STAVAX ESR（420类）、H13类钢等，其中718、NAK80为预硬状态，不需再进行热处理；STAVAX ESR及H13类钢均为退火状态，硬度一般为HB160～200，粗加工后需进行真空淬火及回火处理，STAVAX ESR 的硬度一般为HRC40～50，H13类钢的硬度一般为HRC45～55（可根据具体牌号确定）。

1.2)对于制品外观质量要求高、长寿命、大批量生产的模具，其成型零部件材料选择如下：a)型腔需选用高镜面抛光性能的高档进口钢材：718；P20+Ni；NAK80；P21，均为预硬料，不需再进行热处理。

b)型芯可选用中低档进口P20或P20+Ni类钢材：如618、738、1.2738、638等，均为预硬状态；对生产批量不大的模具，也可选用国产塑料模具钢或S50C、S55C等进口优质碳素钢。

1.3)对于制品外观质量要求一般的模具，其成型零部件材料选择如下：a)小型、精密模具：型腔和型芯均选用中档进口P20或P20+Ni类钢材。

b)大中型模具，所成型塑料对钢材无特殊要求：型腔可选用中低档进口P20或P20+Ni类钢材；型芯可选用低档进口P20类钢材或进口优质碳素钢S50C、S55C等，也可选用国产塑料模具钢。

塑胶模具常用钢材有哪些概述塑胶模具是制造塑料制品的关键工具，选择合适的钢材制作模具是确保产品质量和工艺精度的重要因素。

本文将介绍塑胶模具常用的钢材种类、特点和适用范围。

塑胶模具常用钢材1. P20钢P20钢又称为1.2311钢，属于塑料模具钢中的经典品种之一。

它具有较高的硬度和韧性，适用于制造大型、中型注塑模具，性价比较高。

2. NAK80钢NAK80钢是一种具有优异综合性能的先进塑胶模具钢，具有高硬度、耐腐蚀性好、加工性能优良等特点。

适用于生产高精度、高效率塑胶模具，特别适用于制造高精度镜面注塑模具、镜面电镀模具和光纤接口模具等。

3. S136钢S136钢又称为4Cr13MoV，是一种优异的不锈钢材料，具有良好的抗腐蚀性能、优异的耐磨性。

适用于制造高透明度的注塑模具，如LED灯罩、电视机壳体等高透明度注塑产品。

4. H13钢H13钢是一种热作模具钢，具有高硬度、耐磨性强、耐高温性能好等特点。

适用于制造大型、高品质塑胶模具，如汽车大灯模具、家电外壳模具等。

5. 718钢718钢是一种经典的钢种，具有优异的加工性能和综合性能，同时具有高硬度、耐磨性、耐腐蚀性等特点。

适用于制造汽车内饰件、医疗器械、光学设备和其他高品质注塑产品的模具。

钢材选择的关键因素1.产品要求：不同的产品对于模具的精度和表面光洁度有不同的要求，选择适合的钢材材质可以保证产品的质量。

2.使用寿命：模具的使用寿命取决于钢材的硬度、韧性和耐久性等性能，因此需要根据实际生产需要选用合适的钢材。

3.技术要求：模具的制造需要采用特殊的热处理工艺和加工工艺，因此需要选择具有良好加工性能的钢材。

结论不同的钢材具有各自的特点和适用范围，正确选用合适的钢材可以保证模具的制造效率和生产质量。

在实际生产中，要根据实际要求选择最佳的钢材材质，提高生产效率和产品质量，减少成本开支。

一、介绍塑胶材料和模具钢材的选择重要性塑胶材料在现代工业生产中具有广泛的应用，从日常生活用品到高科技产品都离不开塑胶材料的加工和成型。

而在塑胶制品的加工过程中，模具钢材的选择直接影响着产品的质量和生产效率。

选择适合的模具钢材对于塑胶制品生产至关重要。

二、塑胶材料对应模具钢材的选用技巧1. 考虑塑胶材料的特性在选择模具钢材时，首先要考虑塑胶材料的特性，包括硬度、熔融温度、收缩率以及塑胶制品的成型特点等。

不同的塑胶材料对应不同的模具钢材，因此需要根据塑胶材料的特性来选择合适的模具钢材。

2. 选择与塑胶材料匹配的模具钢材塑胶材料分为热塑性塑料和热固性塑料，对应的模具钢材也有所不同。

热塑性塑料通常选择P20、718等钢材，而热固性塑料则需要选择耐热性能更好的钢材，比如H13等。

在选择模具钢材时，要充分考虑塑胶材料的特性，选择与之相匹配的模具钢材。

3. 考虑模具的使用寿命模具的使用寿命直接受到模具钢材的影响，因此在选择模具钢材时，要考虑模具的使用寿命。

一般来说，对于要求高精度、高表面光洁度的塑胶制品，需要选择耐磨、耐腐蚀的模具钢材，以确保模具的使用寿命和成品质量。

4. 考虑成本和生产效率除了塑胶材料的特性和模具的使用寿命外，还要考虑成本和生产效率。

一些高效的模具钢材可以提高生产效率，降低生产成本，但其成本较高；而一些普通的模具钢材成本较低，但会影响生产效率。

在选择模具钢材时，要综合考虑成本和生产效率，选择最合适的模具钢材。

5. 定期维护和保养模具选择合适的模具钢材后，还需要定期对模具进行维护和保养，延长模具的使用寿命，保证成品质量。

对于一些高要求的塑胶制品生产，模具的维护和保养显得尤为重要。

三、结语通过对塑胶材料对应模具钢材的选用技巧的介绍，我们可以看出选择合适的模具钢材对于塑胶制品生产的重要性。

只有合适的模具钢材才能确保生产出高质量的塑胶制品，提高生产效率，降低生产成本。

企业在开展塑胶制品生产时，需要充分考虑塑胶材料的特性、模具的使用寿命、成本和生产效率等因素，选择最合适的模具钢材，做好模具的维护和保养工作，从而确保产品质量和生产效率的提升。

四：塑料模具钢材选用标准
1：“718#/718H”此材料通常在制作比较大型的模具，注塑量比较少的模具选用此材料做模芯。

2：“738#”此材料通常用在制作和胶位，模芯不相关的模具配件，如行位铲基。

3：“DF2”此材料通常用在和胶位，模芯不相关，但有对材料的硬度（HRC45-48）要求较高（因为要耐磨）如行位压块，耐磨块。

4：“青铜（BRONZE）”此材料通常是为了解决模具上磨擦比较严重，但又为了减少模具配件的磨损，而做的一个定位导向的工件，如斜顶导向块。

5：“S50C”通常用在模具外部的一些配件，对材料的硬度变形要求不是很高的工件，如撑头，吊模板。

6：“2083”通常用在模芯里但不和胶位接触的工件，但对材料的硬度要求高（HRC48-52），如镶通壳模芯的固定板。

7：“S136”通常用在对模具的使用寿命，产品的外观要求较高的模具的模芯，硬度（HRC48-52）如手机模的模芯。

8：“8407”通常用在模具上比较细长/细小的配件。

对材料的硬度/变形/等要求较高（HRC48-52）如斜顶。
