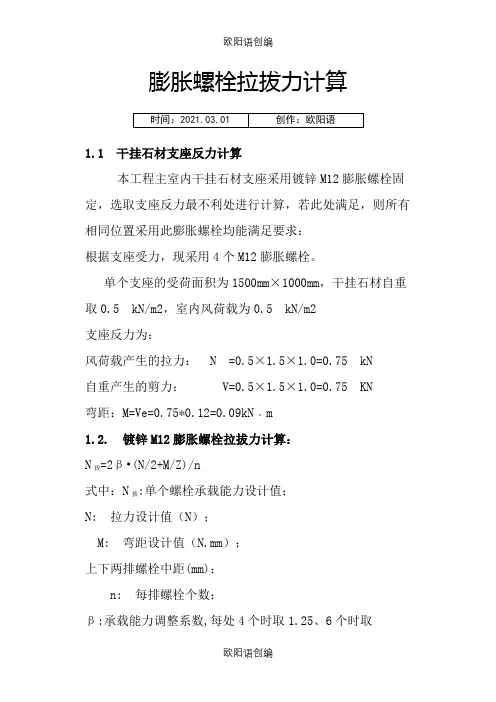

膨胀螺栓拉拔力计算
1.1 干挂石材支座反力计算
本工程主室内干挂石材支座采用镀锌M12膨胀螺栓固定，选取支座反力最不利处进行计算，若此处满足，则所有相同位置采用此膨胀螺栓均能满足要求：
根据支座受力，现采用4个M12膨胀螺栓。
单个支座的受荷面积为1500mm×1000mm，干挂石材自重取0.5 kN/m2，室内风荷载为0.5 kN/m2
支座反力为：
风荷载产生的拉力： N =0.5×1.5×1.0=0.75 kN
自重产生的剪力： V=0.5×1.5×1.0=0.75 KN
弯距：M=Ve=0.75*0.12=0.09k N﹒m
1.2. 镀锌M12膨胀螺栓拉拔力计算：
N拔=2β•(N/2+M/Z)/n
式中：N拔:单个螺栓承载能力设计值；
N: 拉力设计值（N）；
M: 弯距设计值（N.mm）；
上下两排螺栓中距(mm)；
n: 每排螺栓个数；
β:承载能力调整系数,每处4个时取1.25、6个时取1.30、8个时取1.32；
N拔=2β•[N/8+(M/Z)/n]
=2×1.25×[(0.75×103/2+(0.090×106/100)/2]
=1.594 kN
即单个M12膨胀螺栓抗拉承载能力设计值为1.594kN.
2.1 室内吊顶支座反力计算
本工程室内吊顶支座采用M8膨胀螺栓固定，选取支座反力最不利处进行计算，若此处满足，则所有相同位置采用此膨胀螺栓均能满足要求：
计算简图 (圆表示支座，数字为节点号) 根据支座受力，现采用4个M8膨胀螺栓。
根据计算软件3D3S的计算，最大支座反力为：
自重产生的拉力： N =1.163 kN
1.2. M8膨胀螺栓拉拔力计算：
N拔=2β•(N/2+M/Z)/n
式中：N拔:单个螺栓承载能力设计值；
N: 拉力设计值（N）；
M: 弯距设计值（N.mm）；
Z:上下两排螺栓中距(mm)；
n: 每排螺栓个数；
β:承载能力调整系数,每处4个时取1.25、6个时取1.30、8个时取1.32；
N拔=2β•(M/Z)/n
=2×1.25×(1.163×103/2)/2
=0.727 kN
即单个M8膨胀螺栓抗拉承载能力设计值为0.727kN.
