海绵城市建设工程设计审查标准海绵城市建设工程设计审查标准导语在城市化进程不断加快的今天，城市面临着水资源供应不足、城市内涝、水污染等多重水环境问题。
为了解决这些问题，海绵城市建设成为了当前城市可持续发展的重要选择。
而在海绵城市建设工程中，设计审查标准的制定和执行将直接影响着海绵城市的建设效果。
本文将围绕海绵城市建设工程设计审查标准展开深入探讨。
一、海绵城市建设概念1. 海绵城市的基本概念海绵城市是指在城市建设和规划中，通过合理设计城市的自然水循环，最大限度地减少城市的洪涝灾害和水资源浪费，实现城市水资源的高效利用和持续发展。
海绵城市的建设理念是将自然的水循环引入城市规划和建设中，打造一个“渗、滞、蓄、净”的城市水系统。
2. 海绵城市建设的重要意义海绵城市建设可以有效缓解城市内涝、改善城市水质、提高水资源利用效率、减少城市洪涝灾害的发生频率，有利于城市生态环境的改善和提升，是实现城市可持续发展的重要手段。
二、海绵城市建设工程设计审查标准的制定1. 设计审查标准的必要性海绵城市建设工程设计审查标准是保障海绵城市建设工程质量和效果的重要保障。
制定科学合理的设计审查标准，可以有效规范和引导海绵城市建设工程设计，确保其符合海绵城市建设理念和要求。
2. 制定设计审查标准的原则（1）科学性原则：审查标准应基于海绵城市建设的科学理论和技术；（2）实用性原则：审查标准应具有实际操作性，能够指导实际工程设计和施工；（3）适用性原则：审查标准应根据不同地区、不同城市的特点和要求进行针对性制定。
三、海绵城市建设工程设计审查标准的内容1. 涉及城市水循环的设计要求（1）雨水收集利用系统的设计要求；（2）雨水渗透系统的设计要求；（3）雨水径流控制系统的设计要求；（4）水体净化系统的设计要求。
2. 涉及城市绿地和建筑设计的要求（1）绿地系统设计的要求；（2）建筑物屋顶设计的要求；（3）建筑物外立面设计的要求；（4）城市景观设计的要求。
吉林省海绵城市建设施工图设计审查要点一、总则（一）为指导吉林省海绵城市专项施工图设计文件的审查工作,根据《建设工程质量管理条例》、《建设工程勘察设计管理条例》、《国务院办公厅关于推进海绵城市建设的指导意见》(国办发〔2015〕７５号)、吉林省政府办公厅《关于开展海绵城市建设的实施意见》(吉政办发〔2016〕6４号)、《吉林省住房和城乡建设厅关于加强海绵城市建设勘察设计管理工作的指导意见(试行)》(吉建设【２017】６号）、关于下发《吉林省海绵城市建设设计要点(试行)》的通知(吉建设【2０17】8号)等相关文件,特制定吉林省海绵城市专项施工图设计文件（以下简称施工图）审查要点。
（二）本要点供吉林省内的施工图审查机构进行施工图技术性审查时使用。
（三）建设单位报请施工图技术性审查的资料应包括以下主要内容:1、现行国家及吉林省规定的施工图审查要件;2、海绵城市专项施工图设计及计算书;3、审查需要提供的其他资料。
（四）施工图技术性审查内容：1、审查机构对开展海绵城市设计的技术文件应审查是否符合国家强制性标准条文的要求;2、是否符合《吉林省海绵城市建设设计要点（试行）》要求。
（五）本要点所涉及标准内容以现行国家标准为准。
二、审查依据《室外排水设计规范》GＢ5０014－200６（20１6版）《城市道路工程设计规范》CJＪ37-2０12(2016年版)《建筑与小区雨水控制及利用工程技术规范》GB５０400—20１６《城市居住区规划设计规范》GＢ50180-9３(2016版）《公园设计规范》ＧB 511９2—2０16《低影响开发雨水控制与利用工程技术规程》DＢ22／JT 16８－2０17《吉林省海绵城市建设技术导则(试行)》（20１６）《吉林省低影响开发雨水控制与利用工程标准图集》吉J201７-06０审查机构审查过程中除依据上述标准外,尚应以国家和吉林省现行标准为审查依据。
三、海绵城市市政道路部分审查要点四、海绵城市公园绿地部分审查要点五、海绵城市建筑与小区部分审查要点六、海绵城市城市水系部分审查要点。
海绵城市建设设计文件技术深度及审查要点2017年12月前言为贯彻落实生态文明建设和国家建设海绵城市的相关要求，推动AA市海绵城市的科学建设，指导AA市海绵城市建设项目的审查工作，经深入调查研究，认真总结实践经验，在广泛征求意见的基础上，AA市海绵城市专项工作领导小组办公室、AA市住房和城乡规划建设局、中国生态城市研究院有限公司共同编制了AA市海绵城市建设设计文件深度及技术审查要点(以下简称“要点”)｡本要点根据现行法律、法规和工程建设标准(含国家标准、行业标准和AA 市地方标准)编写，以工程建设标准强制性条文(以下简称“强制性条文”)为根本依据，除将强制性条文作为必须审查的内容外，还从现行法律、法规和工程建设标准中摘录了部分与强制性条文关系密切、对安全和公众利益有较大影响的条款作为审查内容。
本要点根据海绵城市建设工程专项内容编写，主要技术内容是：1．总则；2．建设标准；3．设计文件深度及审查要点；4．典型海绵设施审查要点；5．附件。
海绵城市建设项目类型繁多，主要包含建筑与小区、公园与绿地、道路与广场、水务与水系，工程设计文件审查中如遇到本要点未涉及的情况，在保证质量的前提下应根据实际情况进行处理。
大型建设项目，如大型防洪排涝工程、河道生态治理等，根据项目需求，需满足不同类型工程海绵城市建设要求。
工程现场调研、测绘及勘察注重数据的真实性和可靠性、地区经验及工程师的综合判断。
岩土工程勘察报告作为施工图技术文件审查附属文件，可针对海绵城市建设设施提供相应勘察内容，可不涵盖工程勘察的全部内容。
本要点用黑字体表示的条文为强制性审查条文，必须严格执行。
目录1 总则 (1)2 建设标准 (7)3 建设标准审查要点 (10)3.1海绵城市建筑与小区部分审查要点 (10)3.2海绵城市市政道路部分审查要点 (14)3.3海绵城市绿地与广场部分审查要点 (16)3.4海绵城市水系部分审查要点 (18)3.5海绵措施施工图审查要点 (20)附件A 引用标准名录 (30)附件B 法规文件 (32)附件C AA市海绵城市建设项目工程方案审查报告 (34)附件D AA市海绵城市建设项目施工图审查指导意见 (35)附件E 《AA市横琴新区海绵城市试点建设试点区建设专项规划》､《AA市西部中心城区海绵城市示范区建设规划》1 总则1.1 为贯彻落实国家建设海绵城市的相关要求，推动AA市海绵城市的科学建设，指导AA市海绵城市建设项目的审查工作，明确审查内容，统一审查标准，根据《建设工程质量管理条例》､《建设工程勘察设计管理条例》､《国务院办公厅关于推进海绵城市建设的指导意见》(国办发〔2015〕75号)、AA市人民政府《关于加快推进AA市海绵城市建设的实施意见的通知(试行)》(珠府函〔2015〕419号)等相关文件，特编制AA市海绵城市建设设计文件深度及技术审查要点(试行)｡1.2 本要点适用于AA市海绵城市建设试点区及中心城区内建筑与小区、公园与绿地、道路与广场、水务与水系工程的新建、改建、扩建中海绵建设技术设计文件审查，其他区域可参照执行。
海绵城市建设规划及设计要点所谓绿色生态城区，即将单项应用的绿建技术转化成综合集成模式，把单体绿色化转型为区域融合的城区建设模式。
在城镇化和工业化建设中，不断涌现出有关水安全、水环境等一系列问题，海绵城市也就应运而生。
海绵城市，即意味着该城市模式具备海绵式的吸水、储水以及排水的功能，这样不仅能够帮助城市有效地解决水资源等相关问题，还能在很大程度上增强了城市在应对自然灾害时的防御能力。
因此，亟需提高和加强相关人员在此方面的研究力度，以期建设规划设计出更为科学、高效的海绵城市体系。
1绿色生态城区与海绵城市的理论内涵1.1绿色生态城区如今，全国各大中型城市均已普及绿色建筑技术，在我们的周围绿色建筑随处可见，取代单项应用的综合集成性绿色生态城区建设模式也渐趋成熟，相关考评标准（诸如：房屋建筑、空间布局、产业分配、交通设施、能源景观等等）也相应日趋完善，将绿色城建的理念引入城市建设的各个环节，本着构建节约型、环保型绿色生态城区的原则，对城市的不同区域功能开展合理优化。
通过构建绿色生态城区，来有效解决因为城市经济快速增长而引发的人口规模剧增、资源短缺、工业化量产以及生态环境破坏等一系列问题，在保障城市相关功能的同时，最大限度地提高城市建设的质量和水准。
1.2海绵城市近些年，全球频发暴雨等极端恶劣天气，诸多城市传统老旧的排水系统往往根本无法应对，不断催生出城市内涝严重的“雨岛效应”。
而海绵，既具备吸水、储水、渗水、净水的功能，又能在必要时将所储存的水资源加以“释放”。
海绵城市的理念即与此相通，即通过科学合理的规划建设，将城市建设为具备海绵功能的综合体，使其下雨时能蓄能收，解决诸多大中城市雨水天气频发时严重的内涝问题，同时必要时又能通过渗、蓄、净、排等技术手段对水资源加以有效释放利用，以此实现城市水循环的良性运作，也在很大限度上保证了城市水资源的生态安全。
海绵城市建设以绿色生态理念为前提，严格遵守自然生态规则，并大力开发低耗高能的根底设施建设，通过构建合理的系统建设，最大限度的发挥城市功能的同时，还解决了传统城区建设的弊端及缺陷，实现有序有效的排水防涝和储备，实现对水资源的合理利用。
郑州市建设项目海绵城市规划设计方案编制要点（试行）1总则1.0.1 【编制目的】为贯彻国办发〔2015〕75号文的各项要求，规范我市建设项目海绵城市规划设计，建立我市海绵规划技术评价体系，科学引导建设项目综合采取“渗、滞、蓄、净、用、排”等措施，全面推进我市海绵城市规划建设，特制定本编制要点。
1.0.2 【编制原则】因地制宜，充分结合郑州市本地气候特征、降雨条件,对方案设计进行科学引导；方便管控，评价指标简便清晰，从城市规划角度诠释海绵城市建设要求，将雨水年径流总量控制与规划指标结合，方便审批管控；统筹兼顾，各选项的弹性控制给建设方提供选择余地，总分控制保证海绵城市低影响开发设施的整体落实效果。
1.0.3 【适用范围】本编制要点适用于郑州市中心城区范围内城市新建项目的海绵城市规划设计方案编制，其它区域可参照执行。
1.0.4 【内容组成与效力】本编制要点的附件是条文内容的组成部分，应一并遵守执行。
1.0.5 【授权解释】本编制要点施行中遇到的具体问题，由郑州市城乡规划主管部门负责解释。
1.0.6 【修订工作】郑州市城乡规划主管部门负责定期组织本编制要点的修订工作。
2基本规定2.0.1 【评价对象】海绵城市建设项目的规划评价应以单栋建筑或建筑群为评价对象。
评价分期建设项目时，凡涉及系统性、整体性的指标，应基于分期项目所属工程项目的整体方案进行评价。
2.0.2 【控规阶段】在控制性详细规划阶段，应在控规图则的备注栏中对开发地块年径流总量控制率进行明确。
2.0.3 【一评价一审核】在建设工程规划设计方案编制阶段，应按《郑州市建设项目海绵城市规划设计方案编制要点（试行）》的各项要求进行方案编制，同步填写《郑州市建设项目海绵城市规划评价指标表》（见附件1），该表作为引导性指标，纳入建设单位向规划管理部门送审的海绵城市规划设计成果中，简称“一评价”；在建设工程设计方案审查阶段，应按照《海绵城市综合指标和汇水分区调蓄容积计算表》的要求对海绵城市规划设计方案进行审查，作为方案审查的依据，简称“一审核”。

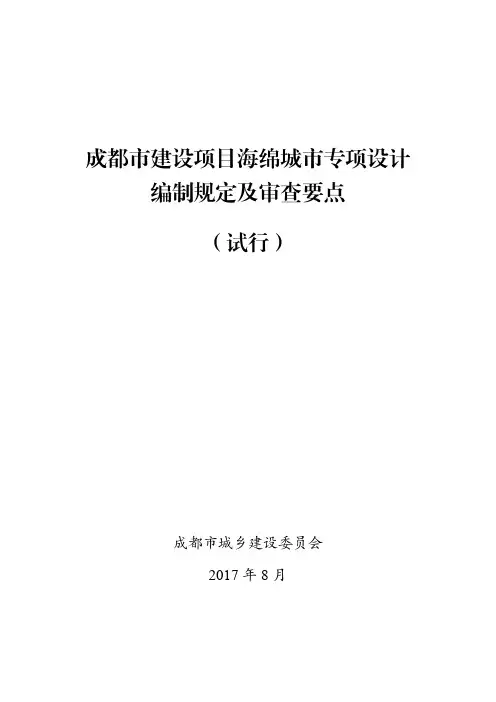

成都市建设项目海绵城市专项设计编制规定及审查要点试目录一、总则 (2)二、设计编制要求 (3)2.1 设计单位资质要求 (4)2.2 设计内容要求 (6)2.2.1 海绵城市设施布局 (8)2.2.2 设施规模与性能 (10)2.2.3 水资源利用与水质保障 (11)2.2.4 雨水径流控制与调蓄设施 (12)2.2.5 设施施工与运行维护 (13)三、审查要点 (14)3.1 设计文件审查 (15)3.1.1 设计说明书 (17)3.1.2 设计图纸 (18)3.1.3 设计计算书 (19)3.2 设施工程审查 (21)3.2.1 施工工艺与材料选择 (23)3.2.2 施工进度与质量控制 (24)3.2.3 工程安全与环保 (26)3.3 验收与移交审查 (27)3.3.1 验收标准与方法 (28)3.3.2 工程移交与资料归档 (30)一、总则本规定旨在规范成都市建设项目海绵城市专项设计编制工作，提高海绵城市建设的质量和效果，确保建设项目在应对气候变化、改善城市生态环境、提高城市抗洪排涝能力等方面发挥积极作用。
本规定适用于成都市范围内的各类建设项目海绵城市专项设计编制及审查工作。
海绵城市建设应遵循绿色发展理念，坚持生态优先、统筹规划、系统治理、综合利用的原则，实现城市生态系统与人工系统的有机融合。
海绵城市建设应注重自然降水的保护和利用，提高城市绿地率，增加城市湿地面积，优化城市水循环系统。
海绵城市建设应加强城市规划、建筑、交通、水务等多领域的协同创新，形成海绵城市建设的技术体系和管理模式。
海绵城市建设应充分发挥政府、企业、社会组织和市民的主体作用，形成全社会共同参与的海绵城市建设格局。
海绵城市专项设计应包括项目概况、建设目标、规划设计指标、实施方案、技术措施等内容。
海绵城市专项设计应根据项目特点和区域环境条件，制定相应的海绵城市建设策略和技术方案。
海绵城市专项设计应明确项目的生态保护、水资源管理、防洪排涝、雨水收集利用等方面的具体措施。
海绵城市建设项目设计专篇及技术审查要点学习海绵城市建设项目设计专篇及技术审查要点这么久，今天来说说关键要点。
我理解海绵城市建设项目设计专篇就是整个项目在设计的时候专门针对海绵城市这一块写下的详细规划。
首先呢，得明确项目的基本信息，像这个项目在哪里，大概有多大面积之类的。
比如说，一个新建小区的海绵城市建设，面积是10万平方米，地点在城市的南区，那这个基本信息就得明确写出来。
这就像是我们要知道一个人的基本情况，身高体重那些一样。
那在设计里面，雨水的收集和利用肯定是重头戏。
我理解要有确定的雨水收集方式，像有的是通过屋顶收集雨水，有的是通过地面的低洼地带收集。
这就好比我们在家收集雨水浇花，你得有个容器去接水。
我之前困惑过，要怎么计算到底能收集多少雨水呢？后来我总结，这得根据当地的降雨量、收集面积等好多因素计算，这里面还涉及一些复杂的公式，不过没关系，我们大概知道原理就行。
再说技术审查要点，排水系统是被重点审查的部分。
我总结排水的管道材质得合适，管径得足够。
就好比我们家里用的水管，如果太细或者材质不好，就容易堵塞或者破裂。
如果是大的公共区域，比如市区街道周边，这里的排水设施可不像家里这么简单，得保证大量雨水能迅速排走，又能实现雨水的合理利用。
另外，还有对于绿化的要求。
我理解海绵城市设计里的绿化不只是为了好看，它还承担着吸收和储存雨水的任务。
像城市里的街边花园或者公园的绿化设计，种植的植物种类就很有讲究，有些植物根系发达，就能够储存更多雨水。
说到这我忽然想到，土壤也是不可忽视的因素我之前都差点忘了！土壤得有足够的渗透性，就跟我们能吃饱饭得有好胃口一个道理。
如果土壤渗水性差，那雨水就没办法下渗到地下，整个海绵城市这一套体系就会出问题。
在学习这些过程中，我有时候会混淆一些概念或者忘记一些细节。
我的学习技巧就是自己画图，比如说根据一个小的区域的设计专篇内容画出来它的雨水收集利用、排水、绿化等的布局，这样就比较容易记住。
海绵城市建设项目设计编制及审查技术要点（试行）根据国务院办公厅《关于推进海绵城市建设的指导意见》（国办发〔2015〕75号）和省政府办公厅《关于推进海绵城市建设的实施意见》（苏政办发〔2015〕139号）等文件要求，为提高无锡市海绵城市建设质量，加强海绵城市建设项目设计管理工作，制定本文件，作为建设项目图审依据。
一、适用范围：本规定及审查要点适用于无锡市海绵城市市区内建筑与小区、市政道路、公园与绿地三类项目的海绵城市专项设计审查，河道水系整治专项设计审查可参照执行。
二、主要依据：本规定及审查要点的编制是依据《江苏省海绵城市建设导则》、《无锡市海绵城市专项规划（2016-2030）》、《无锡市海绵城市建设技术指引（试行）》、《无锡市海绵型道路建设导则（试行）》、《市建设局、市市政公用事业局、市发改委、市规划局关于加强新建建设工程城市雨水资源利用的暂行规定》（锡建总[2008]202号）、《室外排水设计规范》（GB50014）等规定、规范。
三、工作要求：（一）管理部门要按照省住建厅推进海绵建设项目“嵌入式”管理的要求，将海绵建设要求嵌入项目审批流程，在项目规划、设计、建设、运维各个环节落实海绵城市理念。
在项目前期对海绵城市建设指标和设施选择进行方案审查，形成审查意见作为后续初步设计、施工图审查依据。
海绵专篇的技术审查工作可与绿色建筑设计审查合并或同步进行。
具体管理职责和流程按照锡建总[2008]202号文件的规定执行。
（二）各咨询设计单位必须按照海绵城市建设有关规定、规范的要求，在工程咨询设计的各个阶段，落实海绵城市建设理念，做好各阶段的海绵专篇编制，海绵城市设计专篇除应符合审查要点（详见附件）的规定外，还应符合国家和江苏省、无锡市现行有关标准的规定。
各设计单位应配合建设单位，按要求编制海绵专篇的方案、施工图设计成果，并按规定程序提交审查。
（三）设计单位未按本通知要求进行海绵设施专篇设计的，由建设主管部门按照相应规定纳入企业信用考核记录。
建设、施工、监理等单位不按照设计落实海绵建设内容的，由相应行业主管部门负责监督处理。
附件1：海绵城市建设项目设计专篇内容要求附件2：海绵城市建设项目设计专篇审查要点附件1：海绵城市建设项目设计专篇内容要求第一条海绵城市建设项目设计专篇应含设计依据、项目概况等设计基本情况说明，具体要求详见表1。
表1 海绵城市建设项目设计基本情况说明与要求内容具体要求1 设计依据主要专项规划、标准、规范、技术导则、政策文件、相关基础资料等。
2 项目概况简介简述项目建设地点、工程范围、及主要工程内容等。
3 现状介绍1、项目所在位置、地块用地性质及周边路网建设现状，区分已按照规划形成路网和未按照规划形成路网。
2、项目所处点位及周边河湖水系现状，区分已整治河道和未按照规划整治河道，现状河道岸线、水质情况介绍。
3、项目所处点位及周边雨污水管网现状、排水防涝现状。
4 项目与上位规划及有关海绵城市建设政策要求衔接情况简述项目所在区域海绵城市专项规划、控制性详细规划等上位规划，明确项目所在地块的规划要求。
5 项目海绵城市建设本底分析及评价1、项目建设区域径流系数、土壤渗透性、地质情况、排水条件、植被资料、气象条件、河道情况、建筑密度、面源污染等基础资料。
2、新建项目雨水外排量和现状排水管网接纳能力分析。
3、规划设计条件，项目竖向高程及场地排水系统分析，如场地坡向及坡度、水体的位置、雨水径流汇集路径、排水管网设置等。
4、通过对建设基础条件论述，做出项目海绵城市建设适建性分析。
6 项目与邻近海绵体的衔接明确项目建设周边地块海绵设施衔接情况，充分发挥海绵城市建设条件好的地块的海绵辐射功能，与适建性较低区域协同开发。
7 特殊事项说明不具备海绵城市建设的项目进行合理充分的原因陈述。
8 与其它相关专业的衔接明确海绵城市设计和其它相关专业衔接内容及注意事项。
第二条建筑与小区类海绵城市建设项目方案阶段、施工图阶段的设计专篇除满足表1要求外，还应包括表2、表3所要求的内容。
表2 建筑与小区类项目方案编制主要内容与要求内容具体要求1 现状问题分析1、改造项目应分析现状存在的主要问题。
2、新建项目应分析传统开发模式下的弊端。
2 项目海绵化建设目标可达性分析与设计测算设计测算需体现以下内容：海绵化设施种类、设施容积/面积、地块年降雨量及年径流量、设施控制雨量、未受控制雨量、年径流总量控制率、年径流污染去除率等数据。
3 海绵设施方案设计论述1、项目汇水分区划分。
2、描述 LID 雨水系统的流程。
3、所选 LID 设施基本构造、主要材料及主要技术参数（屋顶绿化、下沉绿地、透水铺装、水体、回用设施、调蓄设施）。
4、根据设计地块现状植物，概述种植设计构思、LID 设施植物选择。
5、有监测要求时应说明监测内容和监测站点平面位置。
4 海绵专项投资5 与其它相关专业的衔接明确海绵城市设计和其它相关专业衔接内容及注意事项。
表3 建筑与小区类项目施工图设计主要内容与要求内容具体要求1 设计申报文件设计专篇说明、设计图册、计算书、模型校核电子文件（如有）2 海绵设计说明书1、设计原则：阐述低影响开发雨水系统构建的基本原则和流程。
2、需求分析：改造项目应详细分析现状存在的主要问题，新建项目应分析传统开发模式下的效果及弊端。
3、设计目标：根据海绵城市专项规划要求，说明本项目设计目标和控制指标。
4、说明项目场地竖向高程、雨水管网设置和地块汇水分区划分情况。
5、提出适宜的 LID 设施组合方案，并介绍各种设施的规模。
6、根据设计地块现状植物，概述种植设计构思、LID 设施植物选择。
7、雨水回用系统简要说明回用雨水的用途、用量、处理工艺、回用设施规模及防误用措施。
8、有监测要求时应说明监测内容和监测站点平面位置。
3 海绵城市设计计算成果表1、海绵城市设计成果计算表需体现：LID 设施容积、设施面积、地块年降雨量及年径流量、设施控制雨量、未受控制雨量、年径流总量控制率、年径流污染去除率等数据。
2、鼓励采用专业软件进行径流模拟。
采用模型模拟的应提供模型构建过程和主要参数取值。
4 工程图纸1、下垫面分析图2、雨水径流组织路径图3、LID 设施总平面布置图4、竖向设计图5、LID 设施平、剖面图6、雨水回用系统平面图、工艺流程图、大样图7、雨水调蓄池平、剖面，8、LID 设施种植设计图5 工程概算第三条市政道路类海绵城市建设项目方案阶段、施工图阶段的设计专篇除满足表1要求外，还应包括表4、表5所要求的内容。
表4 市政道路类项目方案编制主要内容与要求内容具体要求1 项目海绵城市建设必要性结合海绵城市建设理念及现状介绍，说明项目实施海绵城市建设的必要性。
2 项目海绵化建设目标可达性分析与设计测算设计测算需体现以下内容：海绵化设施种类、设施容积/面积、地块年降雨量及年径流量、设施控制雨量、未受控制雨量、年径流总量控制率、年径流污染去除率等数据。
3 海绵设施方案设计论述1、综合考虑项目所在管控单元的年径流总量控制目标及单元内整体功能布局、周边建设情况、水文地质、排水设施条件等特点，以确定相应海绵设施，如下沉式绿地率、透水铺装率、雨水调蓄模块等；2、所选 LID 设施基本构造、主要材料及主要技术参数和平面设计；3、根据设计地块现状植物，概述种植设计构思、LID 设施植物选择；4、有监测要求时应说明监测内容和监测站点平面位置；5、建设规划与处理程度论述；6、雨水调蓄、回用及再生水系统方案。
4 海绵专项投资表5 市政道路类项目施工图设计主要内容与要求内容具体要求1 设计申报文件设计专篇说明、设计图册、计算书、模型校核电子文件（如有）2 海绵城市设计说明书1、设计原则：阐述低影响开发雨水系统构建的基本原则和流程；2、需求分析：改造项目应详细分析现状存在的主要问题，新建项目应分析传统开发模式下的效果；3、设计目标：根据海绵城市专项规划要求，说明本项目设计目标；4、说明项目场地竖向高程、雨水管网设置和地块汇水分区划分情况；5、提出适宜的 LID 设施组合方案，并介绍各种设施的规模，以及 LID 设施的用途用量；6、根据设计地块现状植物，概述种植设计构思、LID设施植物选择；7、雨水回用系统简要说明雨水处理工艺、回用设施规模及防误用措施；8、有监测要求时应说明监测内容和监测站点平面位置。
3 海绵城市设计计算成果表1、设计计算表需体现海绵城市设计主要成果：LID 设施容积、设施面积、地块年降雨量、设施控制雨量、未受控制雨量、年径流污染去除率等数据；2、鼓励采用专业软件进行径流模拟。
采用模型模拟的应提供模型构建过程和主要参数取值。
4 工程图纸1、LID 设施总平面布置图：内容含 LID 设施布局、LID 设施与其他道路设施及排水管线之间的衔接关系、监测设施（如有）、绿化景观布置示意、竖向高程等；2、LID 设施平、剖面图；3、其它有关设施详图；4、主要 LID 设施一览表和工程量表。
5 工程概算第四条公园与绿地类海绵城市建设项目方案阶段、施工图阶段的设计专篇除满足表1要求外，还应包括表6-表7所要求的内容。
表6 公园与绿地类项目方案编制主要内容与要求内容具体要求1 项目海绵化建设目标可达性分析与设计测算设计测算需体现以下内容：海绵化设施种类、设施容积/面积、地块年降雨量及年径流量、设施控制雨量、未受控制雨量、年径流总量控制率、年径流污染去除率等数据。
2 海绵设施方案设计论述1、项目汇水分区划分。
2、描述 LID 雨水系统的流程。
3、根据设计地块现状植物，概述种植设计构思、LID 设施植物选择。
4、改扩建项目针对项目本底现状所存在的问题，提出具有针对性的设计构思及完成目标。
3 海绵专项投资表7 公园与绿地类项目施工图设计主要内容与要求内容具体要求1 设计申报文件设计专篇说明、设计图册、计算书、模型校核电子文件（如有）2 海绵城市设计内容1、综合考虑项目所在管控单元的径流总量控制目标及现状，确定相应海绵设施，如下凹式绿地、绿色屋顶、透水铺装等。
2、描述LID 雨水系统的流程。
3、所选LID设施基本构造、主要材料、主要技术参数和平面设计。
4、根据设计地块现状植物，概述种植设计构思、LID设施植物选择。
3 施工图纸1、图上应重点绘出LID 设施、排水管网，绿化景观布置。
2、列出主要LID 设施一览表和各专业相关工程量表。
4 计算成果表设计计算表需体现：LID 设施种类、设施容积、设施面积、地块年降雨量及年径流量、设施控制雨量、未受控制雨量、年径流总量控制率、年径流污染去除率等数据。
5 工程概算附件2：海绵城市建设项目专项设计审查要点第一条海绵城市建设项目设计审查应含对设计依据、项目概况等设计基本情况说明的审查，具体要点详见表8。
表8 海绵城市建设项目设计基本情况说明审查要点审查内容审查要点参考规范、标准1 设计依据设计依据需具有时效性，应执行现行有效的海绵城市建设相关标准与规范。
