高低温实验操作指导书

高低温试验箱作业指导书高低温试验箱是一种精密仪器，能够模拟各种自然环境，有效地测试物理性能和化学稳定性。

高低温试验箱主要由保温箱体、温度控制系统、湿度检测系统、内部安装设备、空调系统等组成，能够满足实验室在-100℃～+150℃范围内进行各种试验要求。

二、验操作1.控设置：在实验之前，必须将试验温度设置在要求的范围内。

2.品的放置：将实验样品放入高低温试验箱内，注意不要将样品放置在电子元件或电源线的上方，以免发生绝缘损耗和温度不均的情况。

3.动试验：打开电源开关，启动高低温试验箱，等待试验完成。

一般情况下，实验时间不会太长，一般在8小时内就能完成。

4.止试验：当实验完成后，需关闭高低温试验箱的电源开关，释放实验样品，完成本次实验。

三、意事项1.使用高低温试验箱时，一定要确定实验温度和实验时间，并且记录在试验报告中，以便后续的实验分析。

2.使用高低温试验箱的过程中，要注意室温的变化，一旦发现室温异常，需要及时调整以保证实验数据的准确性。

3.进行高低温试验时，要确保实验样品的重量，以保证实验结果的可靠性。

4.进行高低温试验时，一定要注意安全，确保实验室的干净、整洁，以免发生意外情况。

四、实验结果分析1.度测量：在实验结束时，需要检测高低温试验箱的温度，并将结果与实验前设置的温度比较，以确定温度是否稳定。

2.验样品测试：实验完成后，需对实验样品进行性能测试和安全性测试，以确定高低温试验箱的实验结果是否符合要求。

3.果记录：经过上述步骤，可以得出实验结果，实验结果一定要记录在试验报告中，以供今后参考。

五、总结高低温试验箱主要用于测试物质的物理性能和化学稳定性，准确地表征产品在特定环境条件下的性能，是工业生产中很重要的实验仪器。

本文主要介绍了高低温试验箱的基本操作流程、注意事项和实验结果分析，以便更好地理解高低温试验箱，更好地利用高低温试验箱。

高低温试验箱作业指导书高低温试验箱，也称为低温步进试验箱，是一种用于物理与化学实验的设备。

它综合了温度控制器、电源、测温探头等设备，可以提供快速、精确的温度控制，给化学和物理实验带来更加精确、安全的实验条件。

二、功能特点1.高精度控温：通过控制电子阀实现流量和温度调节，实现精确温度控制，适用于较为苛刻的温度实验。

2.安全管理：采用多重安全技术，防止实验室安全事故，保证实验室和操作人员安全。

3.高速制冷：采用氟利昂制冷剂，可以实现快速的制冷过程，从而提高实验效率。

4.可编程：可以设置温度计划，实现复杂的温度控制策略，并支持远程维护。

5.温度数据记录：可对历史温度进行记录，并可显示温度图表，方便数据分析比较。

三、操作方法1.接通电源：首先用专门的电源线将试验箱接入电源，打开试验箱电源开关，等待圆盘指针显示电源通；2.设定温度：调整温度调节器，设定需要进行实验的温度，然后将所需的物料放入试验箱；3.操作设备：打开试验箱锁，根据实验要求进行设备的操作；4.实验完成后：关闭试验箱锁，完成实验，将结果及试验箱记录数据保存，然后关闭试验箱电源开关。

四、监测与保养1.温度监测：应定期检查试验箱的温度，对温度超出实验要求范围的应及时调整；2.系统监测：应定期检查试验箱的系统，对发现的故障应及时处理；3.电源监测：应定期检查试验箱的电源，如发现电源电流不稳定，应及时维修；4.冷凝器的清洁：冷凝器定期清洗，以确保其正常工作，定期检查冷凝器的状态，及时处理冷凝器的故障；五、注意事项1.应认真阅读说明书，了解试验箱的正确使用方法；2.禁止使用未经清洁的物料进行实验，以免污染试验箱；3.禁止将过热的物料直接放入试验箱，以免烧坏试验箱；4.使用前，应先做好检查，确保试验箱安全有效；5.实验箱机械部分应及时对开关、控制器等进行检查；6.实验完成后，应将容器放回实验室，清理实验室，保持实验室的清洁。

综上所述，高低温试验箱是一种高精度的实验设备，可以提供物理及化学实验的安全可靠的温度控制环境，但要求使用人员要认真阅读说明书，按照要求进行操作，并做好实验完成后的清理工作，避免事故发生。

高低温试验箱作业指导书说明书中的注意事项如下：1、非防爆机型，请将排气口用耐高温材料包好。

2、将样品摆放于试验盘中央位置。

3、连接电源后，打开箱门将样品放入箱内，并关上箱门。

2、本机放置在温度较高的环境里时，请不要在周围放置易燃、易爆物品。

3、本试验箱运行中严禁打开箱门。

4、不要把温控器调至70 ℃以上，否则有烫伤的危险。

5、对于高温高湿类产品，建议配置干燥剂。

1、首先打开主电源开关。

2、按电源开关，接通电源，此时绿灯亮，表示电源已经接通。

3、选择合适的温度和制冷速率（默认制冷速率为5 ℃/min）。

4、接通制冷开关，进行制冷工作。

5、打开热电偶开关。

6、打开加热开关。

7、仪表面板上出现“ ON”、“ OFF”、“ Z”字符，此时热电偶处于工作状态，按表面键可设置热电偶的起始温度。

8、热电偶处于工作状态，显示温度后按set键设置热电偶的终止温度，再按set键，取消设置。

9、如果要在实验过程中移动热电偶，按移动键，即可移动热电偶，仪表板上出现“ ON”字符后，可按set键改变热电偶的设置值，按移动键可完成所有设置，按返回键仪表板上出现“ OFF”字符后，再按set键退出设置，此时热电偶断开工作，按set键可恢复工作。

10、关闭电源开关。

3、当温度达到恒温后，按热电偶开关停止加热，同时仪表显示停止加热，并且蜂鸣器发出“滴”声，提醒用户。

4、接通外电源，按下启动按钮，使风机转动，同时蜂鸣器发出“嘀”声，此时试验箱处于准备状态，此时可按面板键来开始工作。

5、需要冷却时，按风机开关，待风机停止转动后，打开风机开关，此时工作指示灯亮，按表面键开始工作，结束后，按表面键停止工作。

6、从箱体上方取出样品，按键开始工作，试验结束后，按键停止工作。

4、试验完毕后，应首先切断电源，等箱内余热散尽后，才能打开箱门，取出样品。

5、试验完毕后，取出箱内样品后，将其迅速放置在干燥处，以免损坏样品。

6、按键关闭热电偶开关，停止加热，仪表显示“ OFF”字符，并发出蜂鸣器报警，此时试验完毕，蜂鸣器长鸣一声，系统恢复到原来的状态。

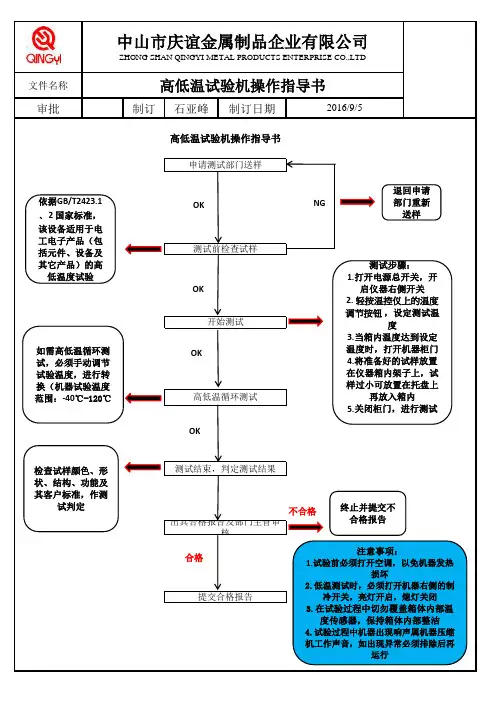

文件名称
审批
制订
石亚峰
制订日期
2016/9/5
提交合格报告
中山市庆谊金属制品企业有限公司
ZHONG SHAN QINGYI METAL PRODUCTS ENTERPRISE CO.,LTD
高低温试验机操作指导书
申请测试部门送样
出具合格报告及部门主管审核
测试前检查试样
开始测试
高低温循环测试
测试结束，判定测试结果
高低温试验机操作指导书
依据GB/T2423.1、2 国家标准，该设备适用于电工电子产品（包括元件、设备及其它产品）的高低温度试验
OK
NG
OK
OK
OK
注意事项：
1.试验前必须打开空调，以免机器发热
损坏
2.低温测试时，必须打开机器右侧的制
冷开关，亮灯开启，熄灯关闭 3.在试验过程中切勿覆盖箱体内部温度传感器，保持箱体内部整洁 4.试验过程中机器出现响声属机器压缩机工作声音，如出现异常必须排除后再
运行
终止并提交不合格报告
不合格
合格
测试步骤：
1.打开电源总开关，开启仪器右侧开关
2. 轻按温控仪上的温度调节按钮 ，设定测试温
度
3.当箱内温度达到设定温度时，打开机器柜门
4.将准备好的试样放置在仪器箱内架子上，试样过小可放置在托盘上
再放入箱内 5.关闭柜门，进行测试
退回申请部门重新送样
如需高低温循环测试，必须手动调节试验温度，进行转换（机器试验温度范围：-40℃-120℃
检查试样颜色、形状、结构、功能及其客户标准，作测
试判定。

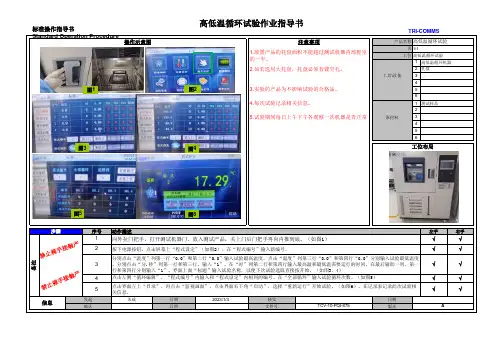

标准操作指导书Standard Operation Procedure产品名称页工位123456123456序号动作描述左手右手朱威日期核实日期日期文件号.版本点击界面左上“目录”，再点击“监视画面”，点击界面右下角“启动”，选择“重新运行”开始试验。

（如图6）。

在记录表记录此次试验相关信息。

点击左侧“循环编辑”，“程式编号”内输入和“程式设定”内相同的编号。

在“全部循环”输入试验循环次数。

（如图5）按下电源按钮，点击屏幕上“程式设定”（如图2）。

在“程式编号”输入新编号。

分别点击“温度”列第一行“0.0”和第二行“0.0”输入试验最高温度。

点击“温度”列第三行“0.0”和第四行“0.0”分别输入试验最低温度。

分别点击“分.秒”列第一行和第三行，输入“1”。

在“时”列第二行和第四行输入最高温和最低温需要运行的时间。

在最后辅助一列，第一行和第四行分别输入“1”。

界面上面“标题”输入试验名称，以便下次试验选取直接按开始。

（如图3、4）信息向外拉门把手，打开测试机器门。

放入测试产品，关上门后门把手再向内推到底。

（如图1）√√√√√√确认TCV-10-PQI-875A备注12345工位布局步骤发起2023/1/3√√√√5.试验期间每日上午下午各观察一次机器是否正常原材料3.实验的产品为不影响试验的合格品。

4.每次试验记录相关信息。

测试样品工具\设备1.放置产品的托盘面积不能超过测试机器内部腔室的一半。

高低温循环试验高低温循环机器2.如若选用大托盘，托盘必须有镂空孔。

托盘高低温循环试验作业指导书TRI-COMMS操作示意图注意事项高低温循环试验1/1图1图2图4图3图5图6。

高低温试验箱作业指导书一、开机步骤：将配电柜电源打开。

打开冷却塔电源及供水开关。

（如果是风冷则不需此步骤）将试验箱的“总电源〃开关合上。

按下机器正面面板上的“电源开关”，控制系统将通电。

二、注意事项：在操作当中，除非有绝对必要，请不要打开箱门，否则可能导致下列不良的后果：1、高温气流冲出箱外，造成烫伤。

2、高温空气可能触发火灾报警，产生误动作。

3、箱门内侧仍然保持高温，造成烫伤。

4、试验箱在安装时箱体外壳必须接地，如果试验箱没有接地,一旦漏电则会非常危险。

5、避免15分钟内关闭再开启冷冻机。

6、如果箱内放置发热试品时，试品电源控制请使用外加电源,不要直接使用本机电源。

放入高温试料作低温试验时应注意：开启箱门时间要尽可能的短。

7、电路断路器和超温保护器是提供本机测试品以及操作者的安全保护，需要定期检查。

8、绝对禁止试验爆炸性，可燃性及高腐蚀性物质。

9、照明灯除必要时打开外，其余时间应关闭。

10、在做低温前，应将工作室檬干。

U D11、在垂直于主导风向的任何截面上，试验负载截面面积之和不应大于该处工作截面的三分之一。

12、本试验箱在刚开始一周内做高温时有烟雾及异味排除均属正常现象，因为试验箱在制造时，使用的钢板上面有润滑油，所以新的试验箱在刚开始使用高温时会产生油烟被烤产生的异味。

13、试验结束后不要立刻打开工作室大门，以免遭受热气流对操作人员的冲击。

如必须马上取出试验样品，必须佩带隔热手套，以免烫伤。

14、所有试样应均匀放置，试验的放置应保证工作室有效空间内。

15、在插、拔试验箱与计算机的通讯接口连接线时，必须先关闭计算机电源决不允许带电插拔。

带电插拔有可能造成仪表通讯口或电脑通讯口损坏。

16、试验工作结束，不用试验箱时，务必管带总电源开关。

17、如试验箱不配备加湿功能，阅读说明书时注意区别使用和要求上的不同。

18、本系列产品制冷方式为风冷，为单机和双机，其说明书为风冷，单、双机通用型。

阅读说明书时注意区别使用和要求上的不同。

高低温试验箱操作指导书—范文一、实验预备1.实验室据【实验托付单】抽取规则份额商品作为实验样本。

2.室内温度：15～35℃，相对湿度：不大于85%R.H。

3.查看实验设备完好状况，承认设备正常4.承认试件为非“易爆、可易燃或高腐蚀”物质。

二、高低温实验箱实验操作过程1.高温实验2.翻开总电源开关3.将样件摆放在实验箱内，商品相互之间不得触摸;封闭实验箱门。

4.翻开温度操控仪，按规则的需求设定温度，操作办法如下：点击一次“SET”键，外表下排数码管闪耀，用“《”位移键可移动数字，用“︾”削减键和“︽”增键可改动设定值。

设定结束，点击“SET”键两次能够回到丈量面。

(注：T1的数值为“0”，制止改动)。

5.按发动按钮，再准时间操控开关将时间操控仪翻开，按规则的需求设守时间，操作办法如下：外表上点击“◣”键，下排视窗闪耀用“▲”键即可修改时间(运转时间)结束后，待视窗不再闪耀后，点击“回”(运转键)外表开端计时。

6.做完高温实验后，按中止按钮，待天然降温0.5h～1h 后，取出样件。

7.取出的样件放置空气中，天然冷却1h～2h后，调查样件外表改变状况，并记录在【高低温实验报告】中。

8.在实验过程中，如需调查样件状况时，翻开实验箱照明灯开关即可，但不能长期按下。

9.低温实验(做完高温实验后，有必要天然降温0.5h～1h 后，再做制冷实验)。

10.翻开总电源开关。

11.将样件摆放在实验箱内，商品相互之间不得触摸;封闭实验箱门。

12.按温度操控开关翻开温度操控仪，按上述操作温度操控仪办法按规则的需求设定温度。

13.按发动按钮，再准时间操控开关将时间操控仪翻开，按上述时间操控办法按规则的需求设守时间。

14.按制冷开关，发动低温压缩机，低温实验开端。

15.制冷：即冷机开关，只要做低温时才运用此键。

16.完结低温运转后，按中止按钮，待天然降温0.5h～1h 后，取出样件。

17.把取出的样件放置空气中1h～2h后，调查样件外表的改变状况，根据实验需求填写【高低温实验报废】。

1.目的：为确保检验，测量和试验所用的高低温试验箱溯源至国家基础，保持其量值的准确可靠，规范内校操作，特制订本作业指导书。

2.范围：本作业指导书规定了有关高低温试验箱的规范性引用文件、术语和定义、校准条件、校准项目、校准方法和校准记录，适用于公司所有高低温试验箱的内部校准。

3.职责：设备管理组：负责制定仪器年度内校计划与实施等相关工作。

仪校工程师：负责按照内校作业指导书进行作业。

4.规范性引用文件JJF-1101-2003 环境试验设备温度、湿度校准规范5.术语温度偏差：试验设备在稳定状态下，显示温度平均值与工作空间中心点实测温度平均值的差值。

相对湿度偏差：试验设备在稳定状态下，显示相对湿度平均值与工作空间中心点实测相对湿度平均值的差值。

标称值：当校准试验设备温度、湿度时，按试验方法要求所规定的参数值或按需要预先确定的参数值。

实际温度：稳定后，试验设备工作箱内任意一点的温度。

温度稳定：工作空间内所有温度均达到温度设定值并维持在给定的容差范围内。

温度波动度：稳定后，在给定的任意时间间隔内，工作空间内任一点的最高和最低之差。

温度均匀度：设备在稳定状态下,在30min内（每2min测试一次）实测最高温度与最低温温度之差的算术平均值。

相对湿度均匀度：设备在稳定状态下，在30min内（每2min测试一次）实测最高相对湿度与最低相对湿度之差的算术平均值。

相对湿度波动度：在稳定状态下，工作空间中心点相对湿度随时间的变化量，即中心点在30min 内（每2min测试一次）实测最高相对湿度与最低相对湿度之差的一半以±表示。

6.校准条件6.1.负载条件：一般在空载条件下校准，根据用户需要可以在负载条件下进行校准，但应说明负载的情况。

6.2.校准用主要仪器温度测量：PT100铂热电阻（四线制）湿度测量：温湿度计TES-1365数据记录：安捷伦34970A采集器6.3.其他条件 :设备周围应无强烈振动及腐蚀性气体存在，应避免其他冷、热源影响。

高低温试验箱作业指导书高低温试验箱（High/LowTemperatureChamber）是一种非常多用途的恒温环境设备。

它可以用于测试或生产过程中对物品进行恒温控制，以检验产品的稳定性，耐受性以及性能特点。

在试验室中，高低温试验箱被用于模拟物品在实际应用中可能遇到的恒温环境，以研究物品在不同温度下的性能。

二、特点高低温试验箱具有恒温精度高、可靠性强、操作方便、温度分辨率高、温度范围宽等特点，主要用于模拟各种环境的测试条件，在高温、低温及高湿环境中进行物品的结构性能测试。

常见的高低温试验箱具有低温范围从-75℃到+150℃的恒温范围，温度精度在±2℃，湿度精度为±3RH，温度下降速度可达3℃/min，温度上升速度达到2℃/min。

三、使用方法1.先将要测试的物品放入高低温试验箱。

2.开电源，检查高低温试验箱的温度和湿度是否正常，检查门锁定是否正确，确保安全。

3.整设备的温度设定值，当温度控制在设定的温度范围内，即可开始试验。

4.试验过程中，设备温度将随着时间的推移而发生变化，应定期检查设备温度是否在设定范围内，如果不在设定范围内，应及时处理。

5.待测试完毕后，及时清理高低温试验箱内外的污渍，关闭电源，使设备安全放置。

四、注意事项1.作人员在操作高低温试验箱时，请穿戴安全工作服，保护好眼睛和皮肤，严禁接触低温冰箱和排气处的热散发物。

2.低温试验箱温度控制仪表及其他改装设备必须以专用电线接入，保证漏电、脱落接地不得低于0.1毫伏。

3.机，控温系统，湿度系统及相关电气设备使用前应先检查其电源是否符合等级要求，同时应定期检查线路的绝缘强度，保证系统的安全运行。

4.使用过程中，请注意高低温试验箱内外的卫生，不要将有酸性、碱性特性的物品放入试验室。

5. 使用完毕后要将门关好，并且把电源关闭和电源线拔出，离开后仍然要保持门关闭，确保安全。

以上就是《高低温试验箱作业指导书》，根据以上内容，正确使用高低温试验箱可以节省时间和费用，更有效地保障物品在恒温环境中的安全性，提高物品质量，降低质量问题出现的几率。

1.目的
为规范我司测试方法、保障产品的耐久度，特制定本作业指导程序。

5JUkEJ ∙
公司所有产品执行高低温测试，均在此管理范围之内。

6.职责：
测试员负责操作此测试。

7.工作程序：
测试员拿到测试的样品后，先检查样品是否完整正确，填写规定的资料在高低温测试报告。

然后烤箱温度设定为60摄氏度，把产品放入烤箱，24小时以后检查外观有无异常，测试功能性有没有异常，并登记。

把产品拿出，把冰箱设定温度为零下20度，然后放入产品，24小时以后拿出产品，检查外观有无异常，测试功能性有没有异常，记录下检验结果，并做高低温测试报告。

高低温实验箱安全操作规程(最新版)The safety operation procedure is a very detailed operation description of the work content in the form of work flow, and each action is described in words.( 安全管理 )单位：______________________姓名：______________________日期：______________________编号：AQ-SN-0863高低温实验箱安全操作规程(最新版)一、高低温试验箱注意事项：1.本设备仅适合高温+150℃，低温-40℃范围内的产品试验。

2.禁止易爆、易燃及高腐蚀物质的试验。

3.本机工作于0℃以下时，应避免打开箱门，否则造成箱内蒸发器等部位产生结霜结冰，降低本机使用效率。

4.试验中，除非绝对必要切勿打开箱盖，否则可能会引起人身伤害、系统误动作，可能会导致系统PID误解，触发超温保护。

二、试验准备：1.实验室据【试验委托单】抽取规定比例产品作为试验样本。

2.室内温度：15～35℃，相对湿度：不大于85%R.H。

3.检查试验设备完好状态，确认设备正常4.确认试件为非“易爆、可易燃或高腐蚀”物质。

三、高低温试验箱试验操作步骤：1.高温试验2.打开总电源开关3.将样件摆放在试验箱内，产品相互之间不得接触;关闭试验箱门。

4.打开温度控制仪，按规定的要求设定温度，操作方法如下：（按“设定”按钮，设置需要试验的温度和斜率，如果需要湿度，则相同操作。

）5.按运转按钮6.做完高温试验后，再次按下运转按钮，则高低温箱停止工作，待自然降温0.5h～1h后，取出样件。

7.取出的样件放置空气中，自然冷却1h～2h后，观察样件表面变化情况，并记录在【高低温试验报告】中。

8.在试验过程中，如需观察样件状态时，打开试验箱照明灯开关即可，但不能长时间按下9.低温试验(做完高温试验后，必须自然降温0.5h～1h后，再做制冷试验)。

高低温交变湿热实验箱操作指导书高低温交变湿热实验箱操作指导书一、实验箱概述高低温交变湿热实验箱是一种用于模拟产品在特定环境条件下所经受的高、低温交变和湿热等环境试验的设备。

它通常用于检测产品在恶劣环境下的可靠性和稳定性，广泛应用于电子、生物、航空航天、汽车、建筑等行业的产品测试。

二、操作步骤1.设立实验条件在进行高低温交变湿热实验前，需要先设立好实验条件。

根据产品的测试要求，设置好高、低温范围，湿度范围等实验条件。

2.准备试样将待测试的产品放置在实验箱内，注意放置位置应避免相互遮挡，保证空气的流通。

试样的包装应符合国家相关标准，以保证试验结果的准确性。

3.开启设备按照设备的启动顺序，依次打开电源开关、空气开关、温度控制器等设备，让实验箱开始正常运行。

在设备启动过程中，注意检查各项指标是否符合设定要求，如温度、湿度、时间等。

4.进行实验在设备正常运行之后，将设定好的试验条件输入设备，让实验箱开始进行高低温交变湿热实验。

在实验过程中，需要注意监控试样的状态，以及设备的指标是否符合设定要求。

若发现任何异常状况，需要及时采取相应的措施，以确保实验能够正常进行并获得可靠的实验结果。

5.结束实验当实验时间结束或试验数据达到预定要求时，需要对实验箱进行关闭并停止运行。

首先需要关闭温度控制器，然后排空实验箱内的水蒸气等残留物。

最后在较低温度下打开实验箱门，等待实验箱内温度逐渐下降后再将试样取出。

三、安全注意事项1.实验箱在运行过程中产生高温、高压、高湿等物理量，因此在打开实验箱门进行取样时，需要先排空实验箱内的水蒸气等残留物，以免受烫。

2.在进行高低温交变湿热实验时，需要注意试样的包装和放置位置，避免相互遮挡，以保证空气的流通。

3.在设备运行过程中，需要注意监控试样的状态，以及设备的指标是否符合设定要求。

若发现任何异常状况，需要及时采取相应的措施，以确保实验能够正常进行并获得可靠的实验结果。

4.禁止在设备工作时随意更改设备的工作电压或温度设定等参数，以免造成设备故障或安全事故。
