施工识图题库及答案新编完整版

建筑制图及识图测试题与参考答案一、单选题（共43题，每题1分，共43分）1.确定各基本形体大小的尺寸称为( )。

A、定位尺寸B、定形尺寸C、标志尺寸D、构造尺寸正确答案：B2.φL表示( )。

A、Ⅰ级螺纹钢筋B、冷拉Ⅰ级钢筋C、Ⅰ级锰硅人字纹钢筋D、Ⅰ级光圆钢筋正确答案：B3.比例指的是图形与实物要素( )尺寸之比。

A、重量B、体积C、线性D、面积正确答案：C4.图线中的粗线宽度为b，b又称基本线宽，则细线的宽度为( )b。

A、0.25B、0.5C、0.15D、0.75正确答案：A5.有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是( ).A、50mB、500mC、5000mD、5m正确答案：A6.有一配件图其比例为1:2，从图上量得高度5mm，其实际高度是( ).A、1mmB、10mmC、50mmD、5mm正确答案：B7.下列建筑中不属于公共建筑的是（）。

A、旅社B、学校C、宿舍D、医院正确答案：C8.建筑平面图是采用一假想的( )以上位置切开,将上部移去后所得的水平投影图。

A、水平剖切面沿楼地面B、水平剖切面沿窗台C、垂直剖切面沿高度D、水平剖切面沿基础顶面正确答案：B9.圆球在三个基本投影面上的投影结果为( )。

A、三个大小不相等的圆B、两个圆一个正方形C、三个大小相等的圆D、一个圆两个正方形正确答案：C10.平屋面或坡度不大于1/10的屋面,易受雷击的部位是( ).A、屋角、屋脊、檐角B、屋脊、屋角、女儿墙C、檐角、女儿墙、屋檐D、屋角、屋脊、檐角、屋檐正确答案：C11.“φ8@200”没能表达出这种钢筋的( )。

A、直径B、间距C、级别D、弯钩形状正确答案：D12.当平面垂直投影面时.在该投影面上的投影结果为( )A、反映实形B、一个点C、不确定D、一根线正确答案：D13.避雷装置的引下线采用扁钢制作时,扁钢截面不应小于( ) .A、40平方毫米B、56平方毫米C、64平方毫米D、48平方毫米正确答案：D14.三投影面体系中,H面、V面投影在X轴方向均反映形体的长度且互相对正,称之为( )。

2022年建筑工程施工图识图习题答案1、【多选题】建筑施工图的（ABC）是运用三面正投影的成图原理，按照制图统一标准来绘制的。

A、立面B、平面C、剖面D、底面2、【多选题】房屋建筑可以分为两部分，分别是（BC）。

A、高层建筑B、建筑物C、构筑物D、低层建筑3、【多选题】若建筑物的各层布置相同，则可以只画（ABCDE）。

A、楼层平面图B、顶层平面图C、屋顶平面图D、地下室平面图E、首层平面图4、【单选题】将断面图画在物体投影轮廓之外，称之为（A）。

A、移出断面图B、重合断面图C、展开剖面图D、分层剖面图5、【单选题】墙身节点详图实际上就是墙身的局部放大图。

（B）A、错B、对6、【多选题】常见楼地面做法可分为以下几类（ABCD）。

A、木地面B、塑料类地面C、块材类地面D、整体类地面7、【多选题】墙体所用材料的不同可分为哪几类（ABDE）。

A、石墙B、砌块墙C、板面墙D、砖墙E、钢筋混凝土墙8、【多选题】构件详图包括（ABCD）。

A、梁、柱、板结构详图B、楼体结构详图C、其他详图D、基础结构详图9、【单选题】条形基础适用于砌体结构的墙体下部，承载力较小。

（A）A、对B、错10、【多选题】柱下基础常采用哪种类型？（AC）A、坡形B、梯形C、阶形D、杯形11、【单选题】条形基础中分布筋垂直于受力筋。

（A）A、对B、错12、【单选题】在分层绘制的柱平面布置图上，对所有的柱子编号，然后对同一编号的一个柱子列表表达其截面尺寸、配筋信息等的，被称为（A）。

A、列表注写B、断面注写C、截面注写D、平面注写13、【多选题】剪力墙由（BCD）三类构件构成。

A、剪力墙体B、剪力墙梁C、剪力墙柱D、剪力墙身14、【单选题】当在梁上集中标注和原位标注同时存在时，集中标注优先。

（B）A、对B、错15、【单选题】板支座原位标注的钢筋，应在配置相同跨的第一跨表达。

（B）A、错B、对。

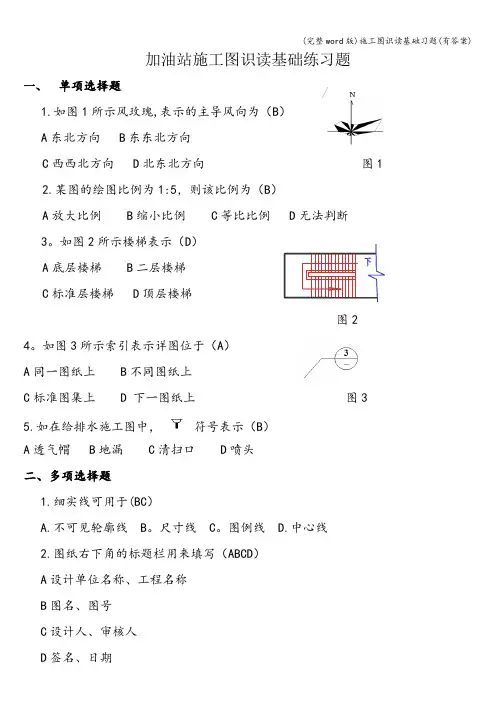

加油站施工图识读基础练习题一、单项选择题1.如图1所示风玫瑰,表示的主导风向为（B）A东北方向 B东东北方向C西西北方向 D北东北方向图12.某图的绘图比例为1:5，则该比例为（B）A放大比例 B缩小比例 C等比比例 D无法判断3。

如图2所示楼梯表示（D）A底层楼梯 B二层楼梯C标准层楼梯 D顶层楼梯图24。

如图3所示索引表示详图位于（A）A同一图纸上 B不同图纸上C标准图集上 D 下一图纸上图35.如在给排水施工图中，符号表示（B）A透气帽 B地漏 C清扫口 D喷头二、多项选择题1.细实线可用于(BC）A.不可见轮廓线 B。

尺寸线 C。

图例线 D.中心线2.图纸右下角的标题栏用来填写（ABCD）A设计单位名称、工程名称B图名、图号C设计人、审核人D签名、日期3。

图样中的尺寸标注由（ABCD）组成A尺寸线 B尺寸界线 C起止符号 D尺寸数字4.以下钢筋属于按在构件中所起作用分类的有（ABC)A箍筋 B受力筋 C构造筋 D冷拔钢筋5。

施工图中竖向定位轴线中不能用来编号的有（ACD）A、IB、SC、ZD、O三、判断题1。

图纸的图幅规格总共四种，分别用A0～A4表示。

（Х）2.在施工图中,标注尺寸数字一律以毫米为单位。

（Х）3。

@是相等钢筋中心距离的符号。

(√）4.在给排水施工图中，PL表示给水管。

（Х）5。

结构施工图中，梁配筋标注有集中标注和原位标注两种。

（√)。

学院2010— 2011学年度第一学期期末考核试卷5、要了解建筑物的平面位置的定位坐标，应阅读（）A.建筑平面图 B .建筑立面图C.首页图 D .总平面图1、指北针一般画在总平面图中及首层建筑平面图上。

2、钢筋的标注2①12中的2表示钢筋的编号。

3、六层的建筑物必须绘制6个“建筑平面图”。

4、建筑物的室内外高差只能在建筑剖面图中才能读出。

1、形体二面投影竺等”关系为、、。

2、图样的尺寸标注由、、、组成。

3、建筑工程图纸中的尺寸单位，除标高及总平面图中以为单位外，其余以________ 为单位。

4、总平面图中新建建筑物用线表示。

5、房屋建筑施工图按照专业设计分工不同，主要分为施工图、施工图、__________ 施工图。

6、结构施工图中结构构件代号：梁、板、柱、构造柱。

7、建筑立面图施工中主要用于装饰施工。

8、楼梯详图包括、和节点详图。

5、结构施工图中框架梁的代号是KL1、A.2、A.3、A.4、二、选择题（每题2分，共10分, 小题不得分）卜面所述不是立面图命名法的是（）朝向 B. 主出入口 C. 楼梯所在位置错选、D.基础的细部尺寸、截面形状、大放脚、材料做法及基底标高等通过基础平面图 B. 基础剖面图 C.楼板配筋图中底层钢筋弯钩应（向上向右 B .向上向左C建筑剖面图上，楼梯中间平台面应注明（A.建筑标高和相对标高C.建筑标高和绝对标高多选、漏选的，该轴线基础详图 D. 总平面图B.结构标高和相对标高D. 结构标高和绝对标高反映出来。

1、夯实土壤四、画出相应图例及根据材料图例写出材料名称、补画第三面投影（1-6小题每小题3分，第7小题12分，共30分）2、钢筋混凝土考核课程：建筑识图考试类型：理论考试考试方式：闭卷学生所在院系：年级：级试卷：A、判断题（每题2分，共10分）、填空题（每空1分，共20分）线得分阅卷人五、识图题（30分）7、根据形体两面投影，作出第三面投影图。

第7小题12分，共30分)参考答案及评分标准考核课程：〈〈建筑识图》考试类型：理论考试考试方式：闭卷学生所在院系：年级：级试卷：_A_一. 判断题(2*5 = 10)1. 对2,错3.错4,错5.对二. 选择题(2*5 = 10)1. C2. C3.B4.A5.D三. 填空题(每空1分，共20分)1、长对正高平齐宽相等(注意三等关系)五、识图题：(30分) 1、写出下图识读内容(15分)(1) 该图为底层平面图，比例是1: 100;(2) 房屋平面形状为矩形，大小为5.8米X 7.7米；(3) 房屋外墙厚度为370mm内墙厚度为240mm(4) 外墙共有3种窗，C1, C2, C&其中C1窗洞口宽度为2100mm C2窗洞口宽度为1500mm C3窗洞口宽度为1200mm门连窗1种，宽度为2100。

建筑识图试题库及答案《建筑识图》题库及答案一、单项选择题：（共100题，每题1分。

每题只有一个被选最符合题意，请将它选出并填入括号）1．国标中规定施工图中水平方向定位轴线的编号应是（）A大写拉丁字母B）英文字母C) 阿拉伯字母D) 罗马字母2附加定位轴线2/4是指（）A 、4号轴线之前附加的第二根定位轴线B)4轴线之后附加的第二根定位轴线C) 2号轴线之后的第4根定位轴线D)2号轴线之前附加的第4根定位轴线2．索引符号图中的分子表示的是（）A、详图所在图纸编号B) 被索引的详图所在图纸编号C) 详图编号D) 详图在第几页上3．有一图纸量得某线段长度为5.34cm，当图纸比例为1：30时，该线段实际长度是（）米。

A)160.2 B)17.8 C)1.062D)16.025．门窗图例中平面图上和剖面图上的开启方向是指（）A朝下，朝左为外开B) 朝上，朝右为外开C)朝下，朝右为外开D) 朝上，朝左为外开6．房屋施工图中所注的尺寸单位都是以（）为单位。

A)以米为单位B)以毫米为单位C) 除标高及总平面图上以米为单位外，其余一律以毫米为单位D) 除标高以米为单位外，其余一律以毫米为单位7. 图标中规定定位轴线的编号圆圈一般用（）A)8mm B) 10mm C) 6mm D)14mm8. 总平面图中用的风玫瑰图中所画的实线表示（）A)常年所剖主导风风向B) 夏季所剖主导风风向C) 一年所剖主导风风向D) 春季所剖主导风风向9. 建施中剖面图的剖切符号应标注在（）A)底层平面图中B) 二层平面图中C) 顶层平面图中D)中间层平面图中10. 楼梯平面图中标明的“上”或“下”的长箭头是以哪为起点（）A)都以室首层地坪为起点B) 都以室外地坪为起点C) 都以该层楼地面为起点D) 都以该层休息平台为起点11. 楼梯平面图中上下楼的长箭头端部标注的数字是指（）A)一个梯段的步级数B) 该层至上一层共有的步级数C) 该层至顶层的步级数D) 该层至休息平台的步级数12. 与建筑物长度方向一致的墙，叫（）A)纵墙B) 横墙C) 山墙D) 墙13. 施工图中标注的相对标高零点±0.000是指（）A)附近黄海平均海平面B) 建筑物室外地坪C) 该建筑物室首层地面D) 建筑物室外平台14. 计算室使用面积的依据是（）A)轴线到轴线间尺寸B) 墙外皮到墙外皮C) 墙皮到墙皮D) 开间乘以进深15. 建筑物的层高是指（）A)相邻上下两层楼面间高差B) 相邻两层楼面高差减去楼板厚C) 室地坪减去室外地坪高差D) 室外地坪到屋顶的高度16. 定位轴线的位置是指（）A)墙的中心线B) 墙的对称中心线C) 不一定在墙的中心线上D) 墙的偏心线17. 有一窗洞口，洞口的下标高为-0.800，上标高为2.700，则洞口高为（）A)2.700 B) 1.900 C) 3.500 D)0.80018. 结施中常用的构件代号DL是表示（）A)地梁B) 吊车梁C) 大梁D)吊梁19. 楼梯的踏步数与踏面数的关系是（）A)踏步数= 踏面数B) 踏步数-1= 踏面数C) 踏步数+1= 踏面数D) 踏步数+2= 踏面数20. 房间的开间方向的尺寸是指（）A)竖直方向定位轴线间尺寸B) 纵向定位轴线间尺寸C) 水平方向定位轴线间尺寸D) 房间宽度方向间尺寸21. 墙上有一预留槽，标注的尺寸是300×400×120底距地面1.5m，该槽宽度为（）A)300 B) 400 C) 120D)1.5m22. 楼梯梯段的水平投影长度是以11×250=2750形式表示的，其中11表示的是（）A)踏步数B) 步级数C) 踏面数D)踏面宽23. 建筑平面图的形成是（）A)水平剖面图B) 水平正投影图C) 垂直剖面图D)纵向剖面图24.建筑总平面图中新建房屋的定位依据中用坐标网格定位所表示的X,Y是指( )A)施工坐标B) 建筑坐标C) 测量坐标D)投影坐标25. 建筑平面图图示特点规定如在中间各层构造尺寸相同的情况下平面图可以省略只画（）层A)一层B) 二层C) 三层D) 四层26. 施工图中总平面图常用的比例为（）A)1：100 B) 1：200 C) 1：500 D) 1：5027. 若一栋建筑物水平方向定位轴线为①-⑾，竖直方向定位轴线为A -E,朝向是座北朝南，则立面图E-A轴应为（）A)西立面图B) 东立面图C) 南立面图D) 北立面图28. 施工图中的比例表示是指（）A)图线：线型B) 实物：图形C) 图形：D) 图形：线型29. 楼梯详图的图纸包括（）A)平、剖面图、详图B) 平、剖面图C) 平、立面图、详图D) 详图30. 钢筋混凝土构件中的钢筋的保护层是指（）A)钢筋的皮至构件表面B) 钢筋的中心至构件表面C) 钢筋的外皮至构件表面D) 钢筋的皮至构件皮专业资料31. 基础埋置深度是指（）的垂直距离A)室地坪到基础底部B) 室外地坪到基础底部C) 室外地坪到垫层底面D) ±0.000到垫层表面32. 结施中@ 是钢筋的间距代号，其含义是（）A)钢筋相等中心距离B) 钢筋的外皮至外皮C) 钢筋的皮至皮D) 钢筋的外皮至皮33. 在结构平面图中板配置双层钢筋时，底层钢筋弯钩应是（）A)向下或向右B) 向下或向右C) 向上或向左D) 向上或向右34. 在钢筋详图中，计算钢筋的设计长度是指（）A)皮尺寸B) 中-中C) 外皮尺寸D)构件尺寸35. 有一梁长为3840mm,保护层25 mm，它的箍筋用Φ6@200表示，该梁的箍筋根数为（）A)18 B) 19 C) 20 D) 21 36. 有一预应力钢筋混凝土空心板构件详图中，配筋有“12Φb4”, 其中的“b”表示（）A)板的代号B) 钢筋级别代号C) 冷拔低碳钢丝D) 冷拉低碳钢丝37. 有一梁长3840mm，保护层为25mm,梁受力筋为2Φ14的直筋，每根受力筋的下料长度应为（）A)3790mm B) 3923mm C) 3965mm D) 3840mm38. 钢筋混凝土构件中钢筋的保护层厚度在正常环境下梁和拄应为（）A)15 B) 20 C) 25 D) 1039. 在结构平面图中6YKB336—2中“33”表示的是（）A)板宽B) 板高C) 板跨D) 荷载等级40. 局部剖切索引符号所表示的剖视方向为（）A)剖切位置线一侧B) 引出线一C) 两侧都可以D) 粗短线一侧41. 墙上有一预留槽，标注的尺寸500×600×150底距地面1.5m，该槽高度为（）A)500 B) 600 C) 150 D) 1.5m 42. 若某建筑物房间与卫生间的地面高差为0.020，标准层高为3.600，则该楼三层卫生间地面标高度应为（）A)-0.020 B) 7. C) 3.580 D)3.60043. 图中符号“-4×40”中的“-”是指（）A)负号B) 扁钢、钢板代号C) 减号D) 数量44. 钢筋在构件中按其作用不同可分为（）种类A)4种B) 5种C) 6种D) 3种45. 在结构平面布置图中KB30—092表示板宽为（）A)90mm B) 900mm C) 9m D) 900cm46. 在建筑立面图中，应用的线型宽度共有（）种A)二种B) 三种C) 四种D) 五种47. 预应力钢筋混凝土是指（）A)对钢筋预加压力B) 对混凝土预加压力C) 对混凝土预加拉力D) 对构件预加拉力48. 建筑平面图的常用比例为（）A)1：500 B) 1：20 C) 1：1000 D) 1：100 49. 在建筑识图中一般应遵守的识图原则是（）A)由总体到局部B) 由局部到总体C) 由详图到总图D) 有设备到建筑50.图纸上尺寸线应采用（）A)粗实线B) 细实线C) 点划线D) 波浪线51.根据《房屋建筑制图统一标准》的规定，工程图纸可优先选用的幅面规格有（）种。

《施工识图》题库及答案一、单项选择题：（共100题，每题1分。

每题只有一个被选最符合题意，请将它选出并填入括号内）1．国标中规定施工图中水平方向定位轴线的编号应是（C）A大写拉丁字母 B）英文字母 C) 阿拉伯字母 D) 罗马字母2附加定位轴线2/4是指（B）A 、4号轴线之前附加的第二根定位轴线 B)4轴线之后附加的第二根定位轴线 C) 2号轴线之后的第4根定位轴线 D)2号轴线之前附加的第4根定位轴线2．索引符号图中的分子表示的是（C）A、详图所在图纸编号 B) 被索引的详图所在图纸编号 C) 详图编号 D) 详图在第几页上3．有一图纸量得某线段长度为5.34cm，当图纸比例为1：30时，该线段实际长度是（ D ）米。

A) 160.2 B) 17.8 C)1.062 D)16.025．门窗图例中平面图上和剖面图上的开启方向是指（ A ）A朝下，朝左为外开 B) 朝上，朝右为外开C)朝下，朝右为外开 D) 朝上，朝左为外开6．房屋施工图中所注的尺寸单位都是以（C）为单位。

A)以米为单位 B)以毫米为单位C) 除标高及总平面图上以米为单位外，其余一律以毫米为单位D) 除标高以米为单位外，其余一律以毫米为单位7. 图标中规定定位轴线的编号圆圈一般用（ A ）A) 8mm B) 10mm C) 6mm D)14mm8. 总平面图中用的风玫瑰图中所画的实线表示（ B ）A)常年所剖主导风风向 B) 夏季所剖主导风风向C) 一年所剖主导风风向 D) 春季所剖主导风风向9. 建施中剖面图的剖切符号应标注在（ A ）A)底层平面图中 B) 二层平面图中 C) 顶层平面图中 D)中间层平面图中10. 楼梯平面图中标明的“上”或“下”的长箭头是以哪为起点（ C ）A)都以室内首层地坪为起点 B) 都以室外地坪为起点 C) 都以该层楼地面为起点 D) 都以该层休息平台为起点11. 楼梯平面图中上下楼的长箭头端部标注的数字是指（ B ）A)一个梯段的步级数 B) 该层至上一层共有的步级数C) 该层至顶层的步级数 D) 该层至休息平台的步级数12. 与建筑物长度方向一致的墙，叫（ A ）A)纵墙 B) 横墙 C) 山墙 D) 内墙13. 施工图中标注的相对标高零点±0.000是指（ C ）A)青岛附近黄海平均海平面 B) 建筑物室外地坪C) 该建筑物室内首层地面 D) 建筑物室外平台14. 计算室内使用面积的依据是（ C ）A)轴线到轴线间尺寸 B) 墙外皮到墙外皮C) 墙内皮到墙内皮 D) 开间乘以进深15. 建筑物的层高是指（ A ）A)相邻上下两层楼面间高差 B) 相邻两层楼面高差减去楼板厚C) 室内地坪减去室外地坪高差 D) 室外地坪到屋顶的高度16. 定位轴线的位置是指（ C ）A)墙的中心线 B) 墙的对称中心线C) 不一定在墙的中心线上 D) 墙的偏心线17. 有一窗洞口，洞口的下标高为-0.800，上标高为2.700，则洞口高为（ C ）A)2.700 B) 1.900 C) 3.500 D)0.80018. 结施中常用的构件代号DL是表示（ B ）...A)地梁 B) 吊车梁 C) 大梁 D)吊梁19. 楼梯的踏步数与踏面数的关系是（ B ）A)踏步数= 踏面数 B) 踏步数-1= 踏面数C) 踏步数+1= 踏面数 D) 踏步数+2= 踏面数20. 房间的开间方向的尺寸是指（ C ）A)竖直方向定位轴线间尺寸 B) 纵向定位轴线间尺寸C) 水平方向定位轴线间尺寸 D) 房间宽度方向间尺寸21. 墙上有一预留槽，标注的尺寸是300×400×120底距地面1.5m，该槽宽度为（ A ）A)300 B) 400 C) 120 D)1.5m22. 楼梯梯段的水平投影长度是以11×250=2750形式表示的，其中11表示的是（C ）A)踏步数 B) 步级数 C) 踏面数 D)踏面宽23. 建筑平面图的形成是（ A ）A)水平剖面图 B) 水平正投影图 C) 垂直剖面图 D)纵向剖面图24.建筑总平面图中新建房屋的定位依据中用坐标网格定位所表示的X,Y是指(C )A)施工坐标B) 建筑坐标C) 测量坐标D)投影坐标25. 建筑平面图图示特点规定如在中间各层构造尺寸相同的情况下平面图可以省略只画（C）层A)一层 B) 二层 C) 三层 D) 四层26. 施工图中总平面图常用的比例为（ C ）A)1：100 B) 1：200 C) 1：500 D) 1：5027. 若一栋建筑物水平方向定位轴线为① -⑾，竖直方向定位轴线为A -E,朝向是座北朝南，则立面图E-A轴应为（ A ）A)西立面图 B) 东立面图 C) 南立面图 D) 北立面图28. 施工图中的比例表示是指（ C ）A)图线：线型 B) 实物：图形 C) 图形： D) 图形：线型29. 楼梯详图的图纸包括（ A ）A)平、剖面图、详图 B) 平、剖面图 C) 平、立面图、详图 D) 详图30. 钢筋混凝土构件中的钢筋的保护层是指（ C ）A)钢筋的内皮至构件表面 B) 钢筋的中心至构件表面C) 钢筋的外皮至构件表面 D) 钢筋的内皮至构件内皮31. 基础埋置深度是指（ B ）的垂直距离A)室内地坪到基础底部 B) 室外地坪到基础底部C) 室外地坪到垫层底面 D) ±0.000到垫层表面32. 结施中@ 是钢筋的间距代号，其含义是（ A ）A)钢筋相等中心距离 B) 钢筋的外皮至外皮C) 钢筋的内皮至内皮 D) 钢筋的外皮至内皮33. 在结构平面图中板配置双层钢筋时，底层钢筋弯钩应是（ C ）A)向下或向右 B) 向下或向右 C) 向上或向左 D) 向上或向右34. 在钢筋详图中，计算钢筋的设计长度是指（ C ）A)内皮尺寸 B) 中-中 C) 外皮尺寸 D)构件尺寸35. 有一梁长为3840mm,保护层25 mm，它的箍筋用Φ6@200表示，该梁的箍筋根数为（ C ）A)18 B) 19 C) 20 D) 2136. 有一预应力钢筋混凝土空心板构件详图中，配筋有“12Φb4”, 其中的“b”表示（ C ）A)板的代号 B) 钢筋级别代号 C) 冷拔低碳钢丝 D) 冷拉低碳钢丝37. 有一梁长3840mm，保护层为25mm,梁内受力筋为2Φ14的直筋，每根受力筋的下料长度应为（ C ）A)3790mm B) 3923mm C) 3965mm D) 3840mm38. 钢筋混凝土构件中钢筋的保护层厚度在正常环境下梁和拄应为（ C ）A)15 B) 20 C) 25 D) 1039. 在结构平面图中6YKB336—2中“33”表示的是（ C ）A)板宽 B) 板高 C) 板跨 D) 荷载等级40. 局部剖切索引符号所表示的剖视方向为（B）A)剖切位置线一侧 B) 引出线一 C) 两侧都可以 D) 粗短线一侧...41. 墙上有一预留槽，标注的尺寸500×600×150底距地面1.5m，该槽高度为（ B ）A)500 B) 600 C) 150 D) 1.5m42. 若某建筑物房间与卫生间的地面高差为0.020，标准层高为3.600，则该楼三层卫生间地面标高度应为（ B ）A)-0.020 B) 7.180 C) 3.580 D)3.60043. 图中符号“-4×40”中的“-”是指（ B ）A)负号 B) 扁钢、钢板代号 C) 减号 D) 数量44. 钢筋在构件中按其作用不同可分为（ B ）种类A)4种 B) 5种 C) 6种 D) 3种45. 在结构平面布置图中KB30—092表示板宽为（ B ）A)90mm B) 900mm C) 9m D) 900cm46. 在建筑立面图中，应用的线型宽度共有（ C ）种A)二种 B) 三种 C) 四种 D) 五种47. 预应力钢筋混凝土是指（ B ）A)对钢筋预加压力 B) 对混凝土预加压力C) 对混凝土预加拉力 D) 对构件预加拉力48. 建筑平面图的常用比例为（ D ）A)1：500 B) 1：20 C) 1：1000 D) 1：10049. 在建筑识图中一般应遵守的识图原则是（ A）A)由总体到局部 B) 由局部到总体C) 由详图到总图 D) 有设备到建筑50.图纸上尺寸线应采用（ B ）A)粗实线 B) 细实线 C) 点划线 D) 波浪线51.根据《房屋建筑制图统一标准》的规定，工程图纸可优先选用的幅面规格有（ C ）种。

建筑制图及识图试题与参考答案一、单选题（共43题，每题1分，共43分）1.墙体是房屋的一个重要组成部分，按墙的平面位置不同分为( ).A、砖墙与钢筋混凝土墙B、外墙和内墙C、纵墙与横墙D、承重墙与非承重墙正确答案：B2.φL表示( )。

A、冷拉Ⅰ级钢筋B、Ⅰ级锰硅人字纹钢筋C、Ⅰ级光圆钢筋D、Ⅰ级螺纹钢筋正确答案：A3.图纸上标注的比例是1：1000,则图纸上的10mm表示实际的( )。

A、100mmB、10mC、10kmD、10mm正确答案：B4.避雷针宜采用镀锌圆钢制作,针长1m-2m以时,直径不大于( )。

A、10mmB、14mmC、16mmD、12mm正确答案：D5.建筑施工图上一般注明的标高是( )。

A、要看图纸上的说明B、相对标高C、绝对标高D、绝对标高和相对标高正确答案：B6.在钢筋混凝土构件代号中, “ JL”是表示( ).A、基础梁B、连系梁C、圈梁D、过梁正确答案：A7.点在直线上，点的投影仍在直线的投影上，这是正投影的( )。

A、同素性B、从属性C、定比性D、积聚性正确答案：B8.给水排水工程图“——W——”表示( ).A、生活水管B、污水管C、废水管D、热水给水管正确答案：B9.水煤气输送钢管、铸铁管等管材,管径宜以( )表示.A、外径DX壁厚B、内径dC、公称直径DND、以上都是正确答案：C10.避雷装置的引下线采用扁钢制作时,扁钢截面不应小于( ) .A、64平方毫米B、56平方毫米C、40平方毫米D、48平方毫米正确答案：D11.施工总平面图( )。

A、总体布局规划、形状和位置、地形和地貌、朝向和风速、其他B、总体布局规划、形状和位置、地形和地貌C、总体布局规划、形状和位置D、形状和位置、地形和地貌、朝向和风速正确答案：A12.对称符号应以细实线绘制，平行线长度( )mm，平行线间距2－3mm。

A、3－5B、6－10C、20－30D、11－15正确答案：B13.尺寸标注时图样轮廓线可用作( )。

建筑识图题库及答案一、 单项选择题：共100题;每题1分..每题只有一个被选最符合题意;请将它选出并填入括号内1． 国标中规定施工图中水平方向定位轴线的编号应是A 大写拉丁字母B 英文字母C 阿拉伯字母D 罗马字母2附加定位轴线2/4是指A 、4号轴线之前附加的第二根定位轴线 B4轴线之后附加的第二根定位轴线 C 2号轴线之后的第4根定位轴线 D2号轴线之前附加的第4根定位轴线2． 索引符号图中的分子表示的是A 、详图所在图纸编号B 被索引的详图所在图纸编号 C 详图编号 D 详图在第几页上3． 有一图纸量得某线段长度为5.34cm;当图纸比例为1：30时;该线段实际长度是 米.. A160.2 B17.8 C1.062 D16.025．门窗图例中平面图上和剖面图上的开启方向是指A 朝下;朝左为外开B 朝上;朝右为外开C 朝下;朝右为外开D 朝上;朝左为外开 6．房屋施工图中所注的尺寸单位都是以为单位..A 以米为单位B 以毫米为单位C 除标高及总平面图上以米为单位外;其余一律以毫米为单位D 除标高以米为单位外;其余一律以毫米为单位7. 图标中规定定位轴线的编号圆圈一般用A8mm B 10mm C 6mm D14mm8. 总平面图中用的风玫瑰图中所画的实线表示A 常年所剖主导风风向B 夏季所剖主导风风向C 一年所剖主导风风向D 春季所剖主导风风向 9. 建施中剖面图的剖切符号应标注在A 底层平面图中B 二层平面图中C 顶层平面图中D 中间层平面图中 10. 楼梯平面图中标明的“上”或“下”的长箭头是以哪为起点A 都以室内首层地坪为起点B 都以室外地坪为起点 C 都以该层楼地面为起点D 都以该层休息平台为起点11. 楼梯平面图中上下楼的长箭头端部标注的数字是指A一个梯段的步级数 B 该层至上一层共有的步级数C 该层至顶层的步级数D 该层至休息平台的步级数12. 与建筑物长度方向一致的墙;叫A纵墙 B 横墙 C 山墙D 内墙13. 施工图中标注的相对标高零点±0.000是指A青岛附近黄海平均海平面 B 建筑物室外地坪C 该建筑物室内首层地面D 建筑物室外平台14. 计算室内使用面积的依据是A轴线到轴线间尺寸 B 墙外皮到墙外皮C 墙内皮到墙内皮D 开间乘以进深15. 建筑物的层高是指A相邻上下两层楼面间高差 B 相邻两层楼面高差减去楼板厚C 室内地坪减去室外地坪高差D 室外地坪到屋顶的高度16. 定位轴线的位置是指A墙的中心线 B 墙的对称中心线C 不一定在墙的中心线上 D墙的偏心线17. 有一窗洞口;洞口的下标高为-0.800;上标高为 2.700;则洞口高为 A2.700 B 1.900 C 3.500 D0.80018. 结施中常用的构件代号DL是表示A地梁 B 吊车梁 C 大梁D吊梁19. 楼梯的踏步数与踏面数的关系是A踏步数= 踏面数 B 踏步数-1= 踏面数C 踏步数+1= 踏面数D 踏步数+2= 踏面数20. 房间的开间方向的尺寸是指A竖直方向定位轴线间尺寸 B 纵向定位轴线间尺寸C 水平方向定位轴线间尺寸D 房间宽度方向间尺寸21. 墙上有一预留槽;标注的尺寸是300×400×120底距地面 1.5m;该槽宽度为 A300 B 400 C 120 D1.5m22. 楼梯梯段的水平投影长度是以11×250=2750形式表示的;其中11表示的是 A 踏步数 B 步级数 C 踏面数 D 踏面宽 23. 建筑平面图的形成是A 水平剖面图B 水平正投影图C 垂直剖面图D 纵向剖面图24.建筑总平面图中新建房屋的定位依据中用坐标网格定位所表示的X;Y 是指 A 施工坐标B 建筑坐标C 测量坐标D 投影坐标25. 建筑平面图图示特点规定如在中间各层构造尺寸相同的情况下平面图可以省略只画层A 一层 B 二层 C 三层 D 四层 26. 施工图中总平面图常用的比例为A1：100 B 1：200 C 1：500 D 1：5027. 若一栋建筑物水平方向定位轴线为① -⑾;竖直方向定位轴线为A -E;朝向是座北朝南;则立面图E-A 轴应为A 西立面图B 东立面图C 南立面图D 北立面图28. 施工图中的比例表示是指A 图线：线型B 实物：图形C 图形：D 图形：线型29. 楼梯详图的图纸包括 A 平、剖面图、详图 B 平、剖面图 C 平、立面图、详图 D 详图30. 钢筋混凝土构件中的钢筋的保护层是指 A 钢筋的内皮至构件表面 B 钢筋的中心至构件表面C 钢筋的外皮至构件表面D 钢筋的内皮至构件内皮31. 基础埋置 深度是指 的垂直距离A 室内地坪到基础底部B 室外地坪到基础底部C 室外地坪到垫层底面D ±0.000到垫层表面32. 结施中 是钢筋的间距代号;其含义是 A 钢筋相等中心距离 B钢筋的外皮至外皮 C 钢筋的内皮至内皮 D 钢筋的外皮至内皮33. 在结构平面图中板配置双层钢筋时;底层钢筋弯钩应是A 向下或向右B 向下或向右C 向上或向左D 向上或向右 34. 在钢筋详图中;计算钢筋的设计长度是指 A 内皮尺寸 B 中-中 C 外皮尺寸 D 构件尺寸35. 有一梁长为3840mm;保护层25 mm;; 该梁的箍筋根数为 A18 B 19 C 20 D 2136. 有一预应力钢筋混凝土空心板构件详图中;配筋有“12Φb4”; 其中的“b ”表示 A 板的代号 B 钢筋级别代号 C 冷拔低碳钢丝 D 冷拉低碳钢丝37. 有一梁长3840mm;保护层为25mm;梁内受力筋为2Φ14的直筋;每根受力筋的下料长度应为A3790mm B 3923mm C 3965mm D 3840mm38. 钢筋混凝土构件中钢筋的保护层厚度在正常环境下梁和拄应为 A15 B 20 C 25 D 1039. 在结构平面图中6YKB336—2中“33”表示的是A 板宽B 板高C 板跨D 荷载等级40. 局部剖切索引符号所表示的剖视方向为A 剖切位置线一侧 B 引出线一 C 两侧都可以 D 粗短线一侧41. 墙上有一预留槽;标注的尺寸500×600×150底距地面1.5m;该槽高度为 A500 B 600 C 150 D 1.5m42. 若某建筑物房间与卫生间的地面高差为0.020;标准层高为 3.600;则该楼三层卫生间地面标高度应为 A-0.020 B 7.180 C 3.580 D3.60043. 图中符号“-4×40”中的“-”是指A 负号B 扁钢、钢板代号C 减号D 数量44. 钢筋在构件中按其作用不同可分为 种类A4种 B 5种 C 6种 D 3种45. 在结构平面布置图中KB30—092表示板宽为 A90mm B 900mm C 9m D 900cm46. 在建筑立面图中;应用的线型宽度共有种 A 二种 B 三种 C 四种 D 五种47. 预应力钢筋混凝土是指A 对钢筋预加压力B 对混凝土预加压力C 对混凝土预加拉力D 对构件预加拉力48. 建筑平面图的常用比例为A1：500 B 1：20 C 1：1000 D1：10049. 在建筑识图中一般应遵守的识图原则是 A 由总体到局部 B 由局部到总体 C 由详图到总图 D 有设备到建筑 50.图纸上尺寸线应采用A 粗实线B 细实线C 点划线D 波浪线51.根据房屋建筑制图统一标准的规定;工程图纸可优先选用的幅面规格有 种..A 、3 B 、4 C 、5 D 、652.在每张施工图纸上;都应画出标题栏..标题栏的位置应位于图纸的 角;看图的方向与看标题栏的方向一致..A 、左上B 、右上C 、左下D 、右下53.工程图样上使用的线型按用途一般可分为 种..A 、4B 、5C 、6D 、754.工程图样上所用的比例是指图中图形与其实物相对应的 尺寸之比..A 、角度 B 、线性 C 、长度 D 、宽度55.尺寸是图样的重要组成部分;尺寸是 的依据..因此;标注尺寸必须认真细致;注写清楚;字体规整;完整正确..A 、工程B 、施工C 、放线D 、挖基坑 56.尺寸起止符号一般应用中粗斜短线绘制;其倾斜方向应与尺寸界线成顺时针 角;长度宜为2—3mm..A 、300B 、45 0C 、90 0D 、120 057.投影中心S 在有限的距离内;形成锥状的投影线;所做出的空间形体的投影称为 .. A`中心投影 B 、平行投影 C 、正投影 D 、斜投影58.点的两面投影的连线;必垂直于相应的 ..A 、投影面B 、投影轴C 、投影D 、连线59.平行一个投影面而倾斜于另两个投影面的直线称为 ..A 投影面的垂直线B 投影面的平行线C 一般位置直线D 水平线60.由曲面或由曲面和平面围成的立体称为 ..A 、棱柱体B 、曲面体C 、圆台体D 、球体61.确定组合体中各基本形体之间相对位置的尺寸称为 ..A 、定性尺寸B 、定位尺寸C 、定量尺寸 D总尺寸62.在轴测投影中;轴测轴与空间直角坐标轴单位长度之比称为 A、变形值 B、变形系数 C、轴间角 D、变形率63.凡标高的基准面是根据工程需要而自行选定的;这类标高称为 ..A、绝对标高 B、相对标高 C、基准标高 D、起点标高64.定位轴线编号采用分子分母形式表示的定位轴线被称为 ..A、主轴线 B、附加定位轴线 C、次轴线 D、一般定位轴线65.如与被索引的图样不在同一张图纸内;应在索引符号的下半圆中用阿拉伯数字注明该详图所在图纸的 ..A、位置B、图纸号C、符号D、大小66.建筑平面图的外部尺寸一般在图形的下方或左侧注写尺寸..A、一道 B、两道C、三道D、四道67.建筑物立面图是平行于建筑物各方向外表立面的 ..A、剖面图B、正投影图C、断面图D、轴测图68.用钢筋混凝土振捣制成的梁、板、柱、基础等构件称为 ..A钢筋构件 B、混凝土构件 C钢筋混凝土构件 D素混凝土构件69.在制作钢筋混凝土构件时通过张拉钢筋对混凝土预加一定的压力;以提高构件的抗拉和抗裂性能的构件叫 ..A钢构件 B预应力钢筋混凝土构件C混凝土构件 D素混凝土构件70.全部用钢筋混凝土构件承重的结构如单跨工业厂房称为 ..A、混合结构 B、钢结构 C、钢筋混凝土结构 D、木结构71.钢筋混凝土现浇板中的受力钢筋需要标注它的直径和 ..A、根数B、间距C、半径D、重量72.基础常见的型式主要有单独基础和 ..A、独立基础B、杯形基础C、混合基础D、条形基础73.预应力钢筋混凝土空心板的代号为 ..A、YKBB、KBC、BD、KXB74.采暖系统图是采用方法绘制的..A、正等测图B、正面斜等测图C、水平斜等测图 D、轴测图75.室内给水系统的方式主要有简单的给水系统、设高位水箱的给水系统、设断流水池的给水系统和系统..A、竖向分区给水B、纵向给水C、横向给水D、间接给水76.给水管道系统一般从引入管开始识读;依次按引入管→→立管→支管→卫生器具.A总管 B水平干管 C竖向干管 D横管77.室内排水系统按被排污水的性质可分为生活污水排水系统和排水系统..A、雨水 B、生产污废水 C雪水 D、臭水78.室内排水施工图的识读步骤应根据管网系统的编号从各个排水开始;沿排水方向经支管、排水立管、水平排出干管到室外窨井;循序渐进;并由粗到细逐个了解..A、管道B、设备C、卫生器具D、横管79.室外给水排水施工图的内容有管道总平面布置图、和管道配件及附属设备图..A、管道横剖面图 B、管道纵剖面图 C、管道系统图 D、管道立面图80.室外排水管道在管道方向改变处、交汇处、坡度改变处以及高程改变处都要设置 A清扫口 B、检查口 C检查井 D窨井81.为了详细地表示给水排水管道的纵断面布置情况;有的工程需要绘制管道纵剖面图;这是一种剖面示意图加的图样..A、数字B、资料C、文字D、表格82.由于管道长度方向比管道埋深方向大的多;绘制管道纵剖面图时;纵横向采用比例..A不同 B、相同 C、相等D、不等83.采暖可分为局部采暖、和区域采暖..A、单个采暖B、集中采暖C、分散采暖D、总采暖84.采暖系统主要由热的发生器、、把热量散发于室内的散热器等组成..A、锅炉 B、管道 C、输送热量的管道 D、集气管85.热水采暖系统的形式主要有单管上行下回式、下行上回式和等热水采暖系统.. A、竖向式 B、横向式 C、双管水平式D、单管水平式86.采暖系统图通常是用的方法绘制的..A、正面斜等测B、正等测C、水平斜等测D、断面图87.输送和分配电能的电路系统均称为系统..A、供电B、供电线路C、电路D、配电88.室内照明供电线路的电压除特殊需要外;通常都采用380/220V伏的低压供电..A、两线制B、三线制C、四线制D、三相四线制89.供电线路中;三根相线用L1、、L2、L3表示;零线用表示.. A、X B、N C、M D、S90.从总配电箱引至分配电箱的供电线路称为 ..A、支线B、回线C、干线D、进线91.室内供电线路从铁横担到室内配电箱的一段导线称为 ;它是室内供电的起点..A进户线 B接户线 C干线 D支线92.根据用电量和配电方式画出的、表明建筑物内配电系统的组成与连接的示意图称为 ..A、供电平面图B、供电系统图C、首页图D、电器详图93.独立基础的施工图也是由基础和基础详图两部分组成..A、立面图 B、断面图 C、平面图 D、剖面图94.工业厂房钢筋混凝土柱结构详图包括配筋图、模板图和等..A、立面图 B、预埋件详图 C、断面图 D、钢筋大样图95.室内电器照明施工图的看图顺序是顺进行的..从电源进户线开始;到配电箱、干线、支线、用电设备等..A、电压方向B、支线方向C、干线方向D、电流方向96.能够表示出构件梁、板的平面布置与代号;从中了解构件的类型、搭设方向、构件尺寸及其与轴线的关系的图样称为 ..A、结构详图B、结构平面布置图C、楼板图D、结构构件图97.用来确定新建房屋的位置和朝向;以及新建房屋与原有房屋周围地形、地物关系等的图样称为 ..A、建筑平面图B、剖面图C、立面图D、总平面图98. 是建筑施工图的重要组成部分;它详细地表示出所画部位的构造形状、大小尺寸、使用材料和施工方法等..A、建筑平面图B、建筑详图C、建筑立面图D、建筑剖面图99.从中可了解到房屋立面上建筑装饰的材料和颜色、屋顶的构造形式、房屋的分层和高度、屋檐的形式以及室内外地面的高差等..A、立面图 B剖面图 C立面图和剖面图D平面图100.房屋中的都画有定位轴线;定位轴线是施工时定位放线和查阅图纸的依据..A、承重墙和柱 B、墙 C、柱 D、板二. 多项选择题共60题;下列各题有两个或两个以上正确答案;请将正确答案选出并填入括号内..每小题2分;选对一个得0.5分;错选本题不得分..1.建筑施工图按专业不同一般可分为A建筑图 B 结构图 C 设备图D 水电图2. 以下图纸中以米为单位的是A建筑总平面图中的标高 B 建筑平面图中的尺寸C 建筑总平面图中的尺寸D 建筑详图中的构件尺寸3. 建筑剖面图的剖切符号中的编号所注数字应表示A)剖面图编号 B 投影方向 C轴线编号 D 图纸编号4. 以下应采用细实线的是A形体的主要轮廓线 B 次要轮廓线 C 尺寸线 D 剖面线5. 楼梯的组成部分有A)梯段 B 休息平台 C 扶手D 栏杆6. 图纸中能反映构造细部特征的图纸有A)总平面图 B 详图 C 局部剖面图D 建筑平面图7. 钢筋在构件中按其所起作用不同可分为A)受力筋 B 架力筋 C 分布筋D五金8. 形体在标注尺寸时应标注 A结构尺寸 B 定形尺寸 C 定位尺寸 D 总体尺寸 E标志尺寸9. 外墙身剖面详图所包括的几个节点应是A)檐口 B 勒脚 C 屋面 D 楼梯10. 施工图中的竖直方向定位轴线编号中有几个字母不能用;它们是 AI B J C O D Z11. 建施中表示门窗的开启方向线可以是A)实线 B 虚线 C 点划线 D双点划线12. 建筑详图的特点是A)比例大 B 节点多 C 图示详尽 D尺寸标注齐全13. 建筑总平面图中新建房屋的定位依据有A根据指北针定位 B 根据原有的房屋定位C 根据坐标定位D 根据原有的道路定位14. 建筑详图常用的比例为A)1：100 B 1：50 C 1：20D 1：4015. 建筑立面图的命名方式有A以朝向B 以门、窗 C以轴线 D以主要出入口及装修面16. 建筑剖面图的剖切位置通常应选择在A)卫生间 B 楼梯间 C 厨房间 D门窗洞口17. 能反映门窗洞口高度的图应是A)立面图 B 剖面图 C 平面图D 建筑详图18. 定位轴线的编号应采用A)罗马字母 B 希腊字母 C 阿拉伯数字 D 拉丁字母19. 图标规定在建筑底层平面图上表示的室外配件有 A雨水管 B 台阶C花地 D散水20. 结构设计总说明中应表明的自然条件包括A)风荷载 B 地耐力 C 雪荷载D 地下水位21. 现浇钢筋混凝土板的施工图纸包括A)钢筋表 B 平面图 C 断面图 D构件统计表22. 钢筋的表示方法中钢筋常用的搭接形式有A45o钩的搭接 B无弯钩的搭接C180o钩的搭接 D90o 钩的搭接23. 以下是钢筋混凝土承重构件中的有A)楼梯 B 门窗 C 基础D 梁24. 所有施工图所采用的投影方法有A)中心投影 B 平行投影 C 正投影D 轴侧投影25. 建筑剖面图的形成是假想用一个剖切平面将形体切开;移去的部分;对剩下的形体进行正投影A剖切平面以后 B 剖切平面以前C 剖切平面以下D 剖切平面与视线之间26. 根据下例立体图和三面投影图;将其编号填在相应投影图的圆圈内27. 已知形体的两面投影;找出下例侧面投影图中正确的答案28. 由ab c三个平面图分别找出对应的局部剖面图;并填入内;如有对应两个的;则填入两个符号..29. 已知形体的两面投影;找出正确的第三投影30.已知形体的两面投影;找出错误的第三投影31.图样上的尺寸是由和尺寸数字组成..A、尺寸线B、尺寸界线C、尺寸起止线D、尺寸起止符号32.投影法可分为两大类..A、正投影B、中心投影C、平行投影D、斜投影33.形体三面投影图的关系可概括为 ..A、长对正B、宽相等C、高相等D、高平齐34.在投影中;空间直线按它与投影面的不同位置;可分为三种A投影面的平行线 B铅垂线C投影面的垂直线 D一般位置直线35.投影面垂直面可分为三种..A、铅垂面B、平行面C、正垂面D、侧垂面36.由若干平面围成的立体称为平面体;工程上常见的平面体有等..A、圆柱体 B、棱柱体 C、棱锥体 D、棱台体37.为便于分析;按形体组合特点;可将组合体分为 ..A切割型 B、综合型 C、组合型 D、叠加型38.组合体的尺寸可分为 ..A定量尺寸 B、定位尺寸 C、组合尺寸 D、总尺寸39.轴测投影分为 ..A、正轴测投影B、正二测投影C、斜轴测投影D、正三测投影40.剖面图的剖切方法要根据形体的内部和外部形状来选择;一般有等四种..A、全剖面图B、阶梯剖面图C、半剖面图D、局部剖面图41.在画全剖面图时;要标注出等内容..A、剖切位置线B、投影方向线C、编号D、位置42.根据断面图布置位置不同;可将断面图分为 ..A、移出断面图B、重合断面图C、全断面图D、中断断面图43.房屋设计一般可分为两个阶段..A、初步设计B、扩大初步设计C、施工图设计D、竣工图设计44.房屋施工图可分为等三部分..A、建筑施工图B、设备施工图C、空调施工图D、结构施工图45.房屋各专业施工图可分为两部分..A、基本图B、平面图C、立面图D、详图46.建筑物各部分的高度用标高表示时有两种..A、绝对标高B、相对标高C、起点标高D、基准标高47.首页图在中小型工程中统长由两部分组成..A图纸目录 B对该工程所做的设计与施工说明C门窗表D钢筋表48.建筑平面图中的尺寸一般分为两部分..A、外部尺寸B、总体尺寸C、内部尺寸D、细部尺寸49.建筑平面图的数量可根据建筑物的复杂程度确定;一般应画出等部分的平面图A、底层B、标准层C、顶层D、屋顶50.建筑立面图的命名方法主要有三种..A、按立面主次命名B、按房屋的朝向命名C、按立面两端的轴线命名D、按出入口命名51.立面图中的标高尺寸通常只标出出入口地面、勒脚、大门口等处标高..A室外地坪 B窗口 C檐口 D室内地坪52.建筑剖面图的剖切位置应选择在能显露出房屋内部结构和构造比较复杂、的部位;并应通过门窗洞口的位置..若为多层房屋应选择在楼梯间和主要入口..A、有变化B、有代表性C、有楼板D、有平台53.建筑详图主要包括详图等..A、建筑构件B、建筑配件C、剖面节点 D 门窗54.房屋中的楼梯是由等组成..A、楼梯段B、平台C、栏杆或栏板D、斜梁55.楼梯详图一般由等详图组成..A、楼梯平面图B、楼梯剖面图C、踏步、栏杆D楼梯梁56.结构施工图主要用来作为施工放线、、设置预埋件、浇捣混凝土、安装梁、板、柱等构件;以及编制预算和施工组织计划等的依据..A、挖基槽 B、支模板C、绑钢筋D、屋面排水57.配置在钢筋混凝土结构中的钢筋;按其所起的作用不同;分别称为和构造筋等..A、受力筋 B、架立筋 C、箍筋 D分布筋58.对钢筋混凝土梁内的受力钢筋和架立钢筋需要标出钢筋的 ..A、直径 B、间距 C、根数 D级别59.钢筋混凝土梁构件详图包括钢筋混凝土梁的 ..A、立面图B、钢筋详图C、大样图D、断面图60.房屋设备施工图主要包括和电气照明等方面的工程图纸..A、室内给、排水B、楼梯详图 C、采暖 D、空调三．判断题共50题;每题1分..正确的在括号内打√;错误的在括号内打X1.建筑平面图是对房屋的水平正投影2.在建筑总平面图中;可以在房屋投影轮廓的右上角用黑圆点的个数或数字表示建筑物的层数3.一栋多层建筑物;应画出每一层建筑平面图4.房屋建筑施工图的“设施”;仅指电气施工图5.6.屋面的标高就是房屋的总高度7.在施工图中;标注尺寸数字单位一律以“毫米”为单位8.楼梯的踏步数与踏面数相等9.定位轴线就是墙体的中心线10.在平面图中标注的三道尺寸中外包尺寸就是外墙皮至外墙皮11.钢筋的保护层是指钢筋的中心至构件表面的距离12.楼梯扶手高度是指楼梯踏面至扶手中心的距离13.是钢筋相等中心距离的代号14.基础埋置深度是从室内±0.000到基础底部的高度15.基础墙上的防潮层应设置在地面垫层范围内16.圈梁;构造柱均为钢筋混凝土构造;故其对房屋的作用相同17.计算房间的使用面积是指净尺寸18.在板的配筋平面图上要画出分布筋的布置19.局部剖面图的索引符号的引出线一侧为剖视方向20.结构平面布置图是采用镜像投影法绘制的21.图纸的幅面规格共有四种.从A0～A4为代号22.绝对标高就是指以青岛附近的黄海平均海平面为零点23.凡是采用多种材料组成的房屋习惯上都称做“混合结构”24.圈梁和构造柱都是起增强建筑物的整体稳定性作用的25.建筑剖面图只画被剖切的截面的实形26.符号“2L50×50”中所表示的型钢是等边角钢27.在基础平面图中;细实线表示基础边线28.地基是房屋的组成部分之一29.剖面图中的阶梯剖是属于全剖的特例30.半剖面图的形成是切去形体的二分之一后得到的31.半剖面图的画法规定;当对称中心线是竖直时;剖面图应画在左半边32.半剖面图的画法规定;表示外形的半边虚线不画33.阶梯剖是用两个平行的剖切平面切形体后投影得到的;规定转折处要画线34.施工图中定位轴线的圆圈直径为8毫米35.详图符号的圆圈直径为14毫米的细实线36.设备施工图中的给排水系统图用的是正等轴侧图37.正面斜轴侧就是指形体的正面不变形O1X1;O1Y1两个轴的变形系数相等38.制图中的基本形体包括平面立体和曲面立体39.组合体按其组成特点不同分为平面立体和曲面立体40.尺寸标注中完整的尺寸应包括：尺寸界线、尺寸线、尺寸起止符号41.三面投影图的投影特性是“三等关系”42.在三面投影图中;若一直线平行于V面;倾斜于H.W面;则该直线称为正平线43.在三面投影图中;若一平面平行于V面;垂直于H.W面;则该平面称为正平面44.基础平面图是采用的水平剖面图;其剖切位置是在室外地坪处45.施工图中标注的结构标高是构件不包括粉刷层的毛面标高46.在平面图中标注的定位轴线顺序;水平方向是从左至右;竖直方向是从上至下47.建筑剖面图一般应标注出建筑物被剖切到外墙的三道尺寸;即房屋的总高、层高、细部高度48.圈梁应搁置在门窗洞口的上部49.设置过梁时通常不用计算50.圈梁兼过梁时;过梁也不用计算51.一般位置直线在各投影面上的投影都。

建筑制图及识图练习题库（附答案）一、单选题（共40题，每题1分，共40分）1、某构件形体是对称的,画图时把形体的一半画成剖面图,这样组合而成的投影图叫做( )A、展开剖面图B、全剖面图C、半剖面图D、局部剖面图正确答案：C2、坡度大与1/10且小于1/2的屋面、易雷击的部位是( ).A、屋脊、屋角、女儿墙B、檐角、女儿墙、屋檐C、屋角、屋脊、檐角D、屋角、屋脊、檐角、屋檐正确答案：D3、避雷装置的引下线采用扁钢制作时,扁钢截面不应小于( ) .A、64平方毫米B、40平方毫米C、48平方毫米D、56平方毫米正确答案：C4、基本制图标准中规定图样及说明中的汉字宜采用( )或黑体。

A、隶书B、长仿宋体C、宋体D、楷体正确答案：B5、以下属于建筑施工图的是( )。

A、总平面图B、建筑立面图C、建筑剖面图D、构件详图正确答案：A6、有一配件图其比例为1:2，从图上量得高度5mm，其实际高度是( ).A、1mmB、50mmC、5mmD、10mm正确答案：D7、给水排水工程图“——RJ——”表示( ).A、生活水管B、废水管C、热水给水管D、污水管正确答案：C8、在三投影面体系中X轴方向的尺寸反映物体的( )。

A、高度B、宽度C、不确定D、长度正确答案：D9、水煤气输送钢管、铸铁管等管材,管径宜以( )表示.A、内径dB、外径DX壁厚C、公称直径DND、以上都是正确答案：C10、房屋结构常用构件代号“WB”表示。

( )A、密肋板B、屋面板C、折板D、空心板正确答案：B11、不属于建筑平面图的是( )。

A、标准层平面图B、底层平面图C、基础平面图D、屋顶平面图正确答案：C12、剖切平面平行于V投影面时得到的剖面图称为(）。

A、斜立剖面图B、侧立剖面图C、正立剖面图D、俯视图正确答案：C13、房屋建筑的各种视图主要是采用( )绘制的。

A、正投影法B、标高投影法C、平行投影法D、斜投影法正确答案：A14、避雷针宜采用镀锌圆钢制作,针长1m-2m以时,直径不大于( )。

《施工识图》题库及答案一、单项选择题：（共100题，每题1分。

每题只有一个被选最符合题意，请将它选出并填入括号内）1．国标中规定施工图中水平方向定位轴线的编号应是（C）A大写拉丁字母 B）英文字母 C) 阿拉伯字母 D) 罗马字母2附加定位轴线2/4是指（B）A 、4号轴线之前附加的第二根定位轴线 B)4轴线之后附加的第二根定位轴线 C) 2号轴线之后的第4根定位轴线 D)2号轴线之前附加的第4根定位轴线2．索引符号图中的分子表示的是（C）A、详图所在图纸编号 B) 被索引的详图所在图纸编号 C) 详图编号D) 详图在第几页上3．有一图纸量得某线段长度为5.34cm，当图纸比例为1：30时，该线段实际长度是（ D ）米。

A) 160.2 B) 17.8 C)1.062 D)16.025．门窗图例中平面图上和剖面图上的开启方向是指（ A ）A朝下，朝左为外开 B) 朝上，朝右为外开C)朝下，朝右为外开 D) 朝上，朝左为外开6．房屋施工图中所注的尺寸单位都是以（C）为单位。

A)以米为单位 B)以毫米为单位C) 除标高及总平面图上以米为单位外，其余一律以毫米为单位D) 除标高以米为单位外，其余一律以毫米为单位7. 图标中规定定位轴线的编号圆圈一般用（ A ）A) 8mm B) 10mm C) 6mm D)14mm8. 总平面图中用的风玫瑰图中所画的实线表示（ B ）A)常年所剖主导风风向 B) 夏季所剖主导风风向C) 一年所剖主导风风向 D) 春季所剖主导风风向9. 建施中剖面图的剖切符号应标注在（ A ）A)底层平面图中 B) 二层平面图中 C) 顶层平面图中D)中间层平面图中10. 楼梯平面图中标明的“上”或“下”的长箭头是以哪为起点（ C ）A)都以室内首层地坪为起点 B) 都以室外地坪为起点 C) 都以该层楼地面为起点 D) 都以该层休息平台为起点11. 楼梯平面图中上下楼的长箭头端部标注的数字是指（ B ）A)一个梯段的步级数 B) 该层至上一层共有的步级数C) 该层至顶层的步级数 D) 该层至休息平台的步级数12. 与建筑物长度方向一致的墙，叫（ A ）A)纵墙 B) 横墙 C) 山墙 D) 内墙13. 施工图中标注的相对标高零点±0.000是指（ C ）A)青岛附近黄海平均海平面 B) 建筑物室外地坪C) 该建筑物室内首层地面 D) 建筑物室外平台14. 计算室内使用面积的依据是（ C ）A)轴线到轴线间尺寸 B) 墙外皮到墙外皮C) 墙内皮到墙内皮 D) 开间乘以进深15. 建筑物的层高是指（ A ）A)相邻上下两层楼面间高差 B) 相邻两层楼面高差减去楼板厚C) 室内地坪减去室外地坪高差 D) 室外地坪到屋顶的高度16. 定位轴线的位置是指（ C ）A)墙的中心线 B) 墙的对称中心线C) 不一定在墙的中心线上 D) 墙的偏心线17. 有一窗洞口，洞口的下标高为-0.800，上标高为2.700，则洞口高为（ C ）A)2.700 B) 1.900 C) 3.500 D)0.80018. 结施中常用的构件代号DL是表示（ B ）A)地梁 B) 吊车梁 C) 大梁 D)吊梁19. 楼梯的踏步数与踏面数的关系是（ B ）A)踏步数= 踏面数 B) 踏步数-1= 踏面数C) 踏步数+1= 踏面数 D) 踏步数+2= 踏面数20. 房间的开间方向的尺寸是指（ C ）A)竖直方向定位轴线间尺寸 B) 纵向定位轴线间尺寸C) 水平方向定位轴线间尺寸 D) 房间宽度方向间尺寸21. 墙上有一预留槽，标注的尺寸是300×400×120底距地面1.5m，该槽宽度为（ A ）A)300 B) 400 C) 120 D)1.5m22. 楼梯梯段的水平投影长度是以11×250=2750形式表示的，其中11表示的是（C ）A)踏步数 B) 步级数 C) 踏面数 D)踏面宽23. 建筑平面图的形成是（ A ）A)水平剖面图 B) 水平正投影图 C) 垂直剖面图 D)纵向剖面图24.建筑总平面图中新建房屋的定位依据中用坐标网格定位所表示的X,Y是指(C )A)施工坐标B) 建筑坐标C) 测量坐标D)投影坐标25. 建筑平面图图示特点规定如在中间各层构造尺寸相同的情况下平面图可以省略只画（C）层A)一层 B) 二层 C) 三层 D) 四层26. 施工图中总平面图常用的比例为（ C ）A)1：100 B) 1：200 C) 1：500 D) 1：5027. 若一栋建筑物水平方向定位轴线为① -⑾，竖直方向定位轴线为A -E,朝向是座北朝南，则立面图E-A轴应为（ A ）A)西立面图 B) 东立面图 C) 南立面图 D) 北立面图28. 施工图中的比例表示是指（ C ）A)图线：线型 B) 实物：图形 C) 图形： D) 图形：线型29. 楼梯详图的图纸包括（ A ）A)平、剖面图、详图 B) 平、剖面图 C) 平、立面图、详图 D) 详图30. 钢筋混凝土构件中的钢筋的保护层是指（ C ）A)钢筋的内皮至构件表面 B) 钢筋的中心至构件表面C) 钢筋的外皮至构件表面 D) 钢筋的内皮至构件内皮31. 基础埋置深度是指（ B ）的垂直距离A)室内地坪到基础底部 B) 室外地坪到基础底部C) 室外地坪到垫层底面 D) ±0.000到垫层表面32. 结施中@ 是钢筋的间距代号，其含义是（ A ）A)钢筋相等中心距离 B) 钢筋的外皮至外皮C) 钢筋的内皮至内皮 D) 钢筋的外皮至内皮33. 在结构平面图中板配置双层钢筋时，底层钢筋弯钩应是（ C ）A)向下或向右 B) 向下或向右 C) 向上或向左 D) 向上或向右34. 在钢筋详图中，计算钢筋的设计长度是指（ C ）A)内皮尺寸 B) 中-中 C) 外皮尺寸 D)构件尺寸35. 有一梁长为3840mm,保护层25 mm，它的箍筋用Φ6@200表示，该梁的箍筋根数为（ C ）A)18 B) 19 C) 20 D) 2136. 有一预应力钢筋混凝土空心板构件详图中，配筋有“12Φb4”, 其中的“b”表示（ C ）A)板的代号 B) 钢筋级别代号 C) 冷拔低碳钢丝D) 冷拉低碳钢丝37. 有一梁长3840mm，保护层为25mm,梁内受力筋为2Φ14的直筋，每根受力筋的下料长度应为（ C ）A)3790mm B) 3923mm C) 3965mm D) 3840mm38. 钢筋混凝土构件中钢筋的保护层厚度在正常环境下梁和拄应为（ C ）A)15 B) 20 C) 25 D) 1039. 在结构平面图中6YKB336—2中“33”表示的是（ C ）A)板宽 B) 板高 C) 板跨 D) 荷载等级40. 局部剖切索引符号所表示的剖视方向为（B）A)剖切位置线一侧 B) 引出线一 C) 两侧都可以 D) 粗短线一侧41. 墙上有一预留槽，标注的尺寸500×600×150底距地面1.5m，该槽高度为（ B ）A)500 B) 600 C) 150 D) 1.5m42. 若某建筑物房间与卫生间的地面高差为0.020，标准层高为3.600，则该楼三层卫生间地面标高度应为（ B ）A)-0.020 B) 7.180 C) 3.580 D)3.60043. 图中符号“-4×40”中的“-”是指（ B ）A)负号 B) 扁钢、钢板代号 C) 减号 D) 数量44. 钢筋在构件中按其作用不同可分为（ B ）种类A)4种 B) 5种 C) 6种 D) 3种45. 在结构平面布置图中KB30—092表示板宽为（ B ）A)90mm B) 900mm C) 9m D) 900cm46. 在建筑立面图中，应用的线型宽度共有（ C ）种A)二种 B) 三种 C) 四种 D) 五种47. 预应力钢筋混凝土是指（ B ）A)对钢筋预加压力 B) 对混凝土预加压力C) 对混凝土预加拉力 D) 对构件预加拉力48. 建筑平面图的常用比例为（ D ）A)1：500 B) 1：20 C) 1：1000 D) 1：10049. 在建筑识图中一般应遵守的识图原则是（ A）A)由总体到局部 B) 由局部到总体C) 由详图到总图 D) 有设备到建筑50.图纸上尺寸线应采用（ B ）A)粗实线 B) 细实线 C) 点划线 D) 波浪线51.根据《房屋建筑制图统一标准》的规定，工程图纸可优先选用的幅面规格有（ C ）种。

【最新整理，下载后即可编辑】《建筑识图》题库及答案一、单项选择题：（共100题，每题1分。

每题只有一个被选最符合题意，请将它选出并填入括号内）1．国标中规定施工图中水平方向定位轴线的编号应是（）A大写拉丁字母B）英文字母C) 阿拉伯字母D) 罗马字母2附加定位轴线2/4是指（）A 、4号轴线之前附加的第二根定位轴线B)4轴线之后附加的第二根定位轴线C) 2号轴线之后的第4根定位轴线D)2号轴线之前附加的第4根定位轴线2．索引符号图中的分子表示的是（）A、详图所在图纸编号B) 被索引的详图所在图纸编号C) 详图编号D) 详图在第几页上3．有一图纸量得某线段长度为5.34cm，当图纸比例为1：30时，该线段实际长度是（）米。

A)160.2 B)17.8C)1.062 D)16.025．门窗图例中平面图上和剖面图上的开启方向是指（）A朝下，朝左为外开B) 朝上，朝右为外开C)朝下，朝右为外开D) 朝上，朝左为外开6．房屋施工图中所注的尺寸单位都是以（）为单位。

A)以米为单位B)以毫米为单位C) 除标高及总平面图上以米为单位外，其余一律以毫米为单位D) 除标高以米为单位外，其余一律以毫米为单位7. 图标中规定定位轴线的编号圆圈一般用（）A)8mm B) 10mm C) 6mmD)14mm8. 总平面图中用的风玫瑰图中所画的实线表示（）A)常年所剖主导风风向B) 夏季所剖主导风风向C) 一年所剖主导风风向D) 春季所剖主导风风向9. 建施中剖面图的剖切符号应标注在（）A)底层平面图中B) 二层平面图中C) 顶层平面图中D)中间层平面图中10. 楼梯平面图中标明的“上”或“下”的长箭头是以哪为起点（）A)都以室内首层地坪为起点B) 都以室外地坪为起点C) 都以该层楼地面为起点D) 都以该层休息平台为起点11. 楼梯平面图中上下楼的长箭头端部标注的数字是指（）A)一个梯段的步级数B) 该层至上一层共有的步级数C) 该层至顶层的步级数D) 该【最新整理，下载后即可编辑】层至休息平台的步级数12. 与建筑物长度方向一致的墙，叫（）A)纵墙B) 横墙C) 山墙D) 内墙13. 施工图中标注的相对标高零点±0.000是指（）A)青岛附近黄海平均海平面B) 建筑物室外地坪C) 该建筑物室内首层地面D) 建筑物室外平台14. 计算室内使用面积的依据是（）A)轴线到轴线间尺寸B) 墙外皮到墙外皮C) 墙内皮到墙内皮D) 开间乘以进深15. 建筑物的层高是指（）A)相邻上下两层楼面间高差B) 相邻两层楼面高差减去楼板厚C) 室内地坪减去室外地坪高差D) 室外地坪到屋顶的高度16. 定位轴线的位置是指（）A)墙的中心线B) 墙的对称中心线C) 不一定在墙的中心线上D) 墙的偏心线17. 有一窗洞口，洞口的下标高为-0.800，上标高为2.700，则洞口高为（）A)2.700 B) 1.900 C) 3.500D)0.80018. 结施中常用的构件代号DL是表示（）A)地梁B) 吊车梁C) 大梁D)吊梁19. 楼梯的踏步数与踏面数的关系是（）A)踏步数= 踏面数B) 踏步数-1= 踏面数C) 踏步数+1= 踏面数D) 踏步数+2= 踏面数20. 房间的开间方向的尺寸是指（）A)竖直方向定位轴线间尺寸B) 纵向定位轴线间尺寸C) 水平方向定位轴线间尺寸D) 房间宽度方向间尺寸21. 墙上有一预留槽，标注的尺寸是300×400×120底距地面1.5m，该槽宽度为（）A)300 B) 400 C) 120D)1.5m22. 楼梯梯段的水平投影长度是以11×250=2750形式表示的，其中11表示的是（）A)踏步数B) 步级数C) 踏面数D)踏面宽23. 建筑平面图的形成是（）A)水平剖面图B) 水平正投影图C) 垂直剖面图D)纵向剖面图24.建筑总平面图中新建房屋的定位依据中用坐标网格定位所表示的X,Y是指( )A)施工坐标B) 建筑坐标C) 测量坐标D)投影坐标25. 建筑平面图图示特点规定如在中间各层构造尺寸相同的情况下平面图可以省略只画（）层A)一层B) 二层C) 三层D) 四层【最新整理，下载后即可编辑】26. 施工图中总平面图常用的比例为（）A)1：100 B) 1：200 C) 1：500 D) 1：5027. 若一栋建筑物水平方向定位轴线为①-⑾，竖直方向定位轴线为A -E,朝向是座北朝南，则立面图E-A轴应为（）A)西立面图B) 东立面图C) 南立面图D) 北立面图28. 施工图中的比例表示是指（）A)图线：线型B) 实物：图形C) 图形：D) 图形：线型29. 楼梯详图的图纸包括（）A)平、剖面图、详图B) 平、剖面图C) 平、立面图、详图D) 详图30. 钢筋混凝土构件中的钢筋的保护层是指（）A)钢筋的内皮至构件表面B) 钢筋的中心至构件表面C) 钢筋的外皮至构件表面D) 钢筋的内皮至构件内皮31. 基础埋置深度是指（）的垂直距离A)室内地坪到基础底部B) 室外地坪到基础底部C) 室外地坪到垫层底面D) ±0.000到垫层表面32. 结施中@ 是钢筋的间距代号，其含义是（）A)钢筋相等中心距离B) 钢筋的外皮至外皮C) 钢筋的内皮至内皮D) 钢筋的外皮至内皮33. 在结构平面图中板配置双层钢筋时，底层钢筋弯钩应是（）A)向下或向右B) 向下或向右C) 向上或向左D) 向上或向右34. 在钢筋详图中，计算钢筋的设计长度是指（）A)内皮尺寸B) 中-中C) 外皮尺寸D)构件尺寸35. 有一梁长为3840mm,保护层25 mm，它的箍筋用Φ6@200表示，该梁的箍筋根数为（）A)18 B) 19 C) 20 D) 2136. 有一预应力钢筋混凝土空心板构件详图中，配筋有“12Φb4”, 其中的“b”表示（）A)板的代号B) 钢筋级别代号C) 冷拔低碳钢丝D) 冷拉低碳钢丝37. 有一梁长3840mm，保护层为25mm,梁内受力筋为2Φ14的直筋，每根受力筋的下料长度应为（）A)3790mm B) 3923mm C) 3965mm D) 3840mm38. 钢筋混凝土构件中钢筋的保护层厚度在正常环境下梁和拄应为（）A)15B) 20 C) 25 D) 1039. 在结构平面图中6YKB336—2中“33”表示的是（）A)板宽B) 板高C) 板跨D) 荷载等级【最新整理，下载后即可编辑】40. 局部剖切索引符号所表示的剖视方向为（）A)剖切位置线一侧B) 引出线一C) 两侧都可以D) 粗短线一侧41. 墙上有一预留槽，标注的尺寸500×600×150底距地面1.5m，该槽高度为（）A)500 B) 600 C) 150D) 1.5m42. 若某建筑物房间与卫生间的地面高差为0.020，标准层高为3.600，则该楼三层卫生间地面标高度应为（）A)-0.020 B) 7.180 C)3.580 D)3.60043. 图中符号“-4×40”中的“-”是指（）A)负号B) 扁钢、钢板代号C) 减号D) 数量44. 钢筋在构件中按其作用不同可分为（）种类A)4种B) 5种C) 6种D) 3种45. 在结构平面布置图中KB30—092表示板宽为（）A)90mm B) 900mm C) 9mD) 900cm46. 在建筑立面图中，应用的线型宽度共有（）种A)二种B) 三种C) 四种D) 五种47. 预应力钢筋混凝土是指（）A)对钢筋预加压力B) 对混凝土预加压力C) 对混凝土预加拉力D) 对构件预加拉力48. 建筑平面图的常用比例为（）A)1：500 B) 1：20 C) 1：1000D) 1：10049. 在建筑识图中一般应遵守的识图原则是（）A)由总体到局部B) 由局部到总体C) 由详图到总图D) 有设备到建筑50.图纸上尺寸线应采用（）A)粗实线B) 细实线C) 点划线D) 波浪线51.根据《房屋建筑制图统一标准》的规定，工程图纸可优先选用的幅面规格有（）种。

《施工识图》题库及答案一、单项选择题：（共100题，每题1分。

每题只有一个被选最符合题意，请将它选出并填入括号内）1．国标中规定施工图中水平方向定位轴线的编号应是（C）A大写拉丁字母B）英文字母C) 阿拉伯字母D) 罗马字母2附加定位轴线2/4是指（B）A 、4号轴线之前附加的第二根定位轴线B)4轴线之后附加的第二根定位轴线C) 2号轴线之后的第4根定位轴线D)2号轴线之前附加的第4根定位轴线2．索引符号图中的分子表示的是（C）A、详图所在图纸编号B) 被索引的详图所在图纸编号C) 详图编号D) 详图在第几页上3．有一图纸量得某线段长度为5.34cm，当图纸比例为1：30时，该线段实际长度是（D ）米。

A) 160.2 B) 17.8 C)1.062 D)16.025．门窗图例中平面图上和剖面图上的开启方向是指（A ）A朝下，朝左为外开B) 朝上，朝右为外开C)朝下，朝右为外开D) 朝上，朝左为外开6．房屋施工图中所注的尺寸单位都是以（C）为单位。

A)以米为单位B)以毫米为单位C) 除标高及总平面图上以米为单位外，其余一律以毫米为单位D) 除标高以米为单位外，其余一律以毫米为单位7. 图标中规定定位轴线的编号圆圈一般用（A ）A) 8mm B) 10mm C) 6mm D)14mm8. 总平面图中用的风玫瑰图中所画的实线表示（B ）A)常年所剖主导风风向B) 夏季所剖主导风风向C) 一年所剖主导风风向D) 春季所剖主导风风向9. 建施中剖面图的剖切符号应标注在（ A ）A)底层平面图中B) 二层平面图中C) 顶层平面图中D)中间层平面图中10. 楼梯平面图中标明的“上”或“下”的长箭头是以哪为起点（C ）A)都以室内首层地坪为起点B) 都以室外地坪为起点C) 都以该层楼地面为起点D) 都以该层休息平台为起点11. 楼梯平面图中上下楼的长箭头端部标注的数字是指（ B ）A)一个梯段的步级数B) 该层至上一层共有的步级数C) 该层至顶层的步级数D) 该层至休息平台的步级数12. 与建筑物长度方向一致的墙，叫（ A ）A)纵墙B) 横墙C) 山墙D) 内墙13. 施工图中标注的相对标高零点±0.000是指（ C ）A)青岛附近黄海平均海平面B) 建筑物室外地坪C) 该建筑物室内首层地面D) 建筑物室外平台14. 计算室内使用面积的依据是（ C ）A)轴线到轴线间尺寸B) 墙外皮到墙外皮C) 墙内皮到墙内皮D) 开间乘以进深15. 建筑物的层高是指（ A ）A)相邻上下两层楼面间高差B) 相邻两层楼面高差减去楼板厚C) 室内地坪减去室外地坪高差D) 室外地坪到屋顶的高度16. 定位轴线的位置是指（ C ）A)墙的中心线B) 墙的对称中心线. 学习帮手.C) 不一定在墙的中心线上D) 墙的偏心线17. 有一窗洞口，洞口的下标高为-0.800，上标高为2.700，则洞口高为（C ）A)2.700 B) 1.900 C) 3.500 D)0.80018. 结施中常用的构件代号DL是表示（ B ）A)地梁B) 吊车梁C) 大梁D)吊梁19. 楼梯的踏步数与踏面数的关系是（ B ）A)踏步数= 踏面数B) 踏步数-1= 踏面数C) 踏步数+1= 踏面数D) 踏步数+2= 踏面数20. 房间的开间方向的尺寸是指（C ）A)竖直方向定位轴线间尺寸B) 纵向定位轴线间尺寸C) 水平方向定位轴线间尺寸D) 房间宽度方向间尺寸21. 墙上有一预留槽，标注的尺寸是300×400×120底距地面1.5m，该槽宽度为（A ）A)300 B) 400 C) 120 D)1.5m22. 楼梯梯段的水平投影长度是以11×250=2750形式表示的，其中11表示的是（C ）A)踏步数B) 步级数C) 踏面数D)踏面宽23. 建筑平面图的形成是（ A ）A)水平剖面图B) 水平正投影图C) 垂直剖面图D)纵向剖面图24.建筑总平面图中新建房屋的定位依据中用坐标网格定位所表示的X,Y是指(C )A)施工坐标B) 建筑坐标C) 测量坐标D)投影坐标25. 建筑平面图图示特点规定如在中间各层构造尺寸相同的情况下平面图可以省略只画（C）层A)一层B) 二层C) 三层D) 四层26. 施工图中总平面图常用的比例为（ C ）A)1：100 B) 1：200 C) 1：500 D) 1：5027. 若一栋建筑物水平方向定位轴线为①-⑾，竖直方向定位轴线为A -E,朝向是座北朝南，则立面图E-A轴应为（A ）A)西立面图B) 东立面图C) 南立面图D) 北立面图28. 施工图中的比例表示是指（ C ）A)图线：线型B) 实物：图形C) 图形：D) 图形：线型29. 楼梯详图的图纸包括（ A ）A)平、剖面图、详图B) 平、剖面图C) 平、立面图、详图D) 详图30. 钢筋混凝土构件中的钢筋的保护层是指（ C ）A)钢筋的内皮至构件表面B) 钢筋的中心至构件表面C) 钢筋的外皮至构件表面D) 钢筋的内皮至构件内皮31. 基础埋置深度是指（B ）的垂直距离A)室内地坪到基础底部B) 室外地坪到基础底部C) 室外地坪到垫层底面D) ±0.000到垫层表面32. 结施中@ 是钢筋的间距代号，其含义是（A ）A)钢筋相等中心距离B) 钢筋的外皮至外皮C) 钢筋的内皮至内皮D) 钢筋的外皮至内皮33. 在结构平面图中板配置双层钢筋时，底层钢筋弯钩应是（C ）A)向下或向右B) 向下或向右C) 向上或向左D) 向上或向右34. 在钢筋详图中，计算钢筋的设计长度是指（ C ）A)内皮尺寸B) 中-中C) 外皮尺寸D)构件尺寸35. 有一梁长为3840mm,保护层25 mm，它的箍筋用Φ6@200表示，该梁的箍筋根数为（C ）A)18 B) 19 C) 20 D) 2136. 有一预应力钢筋混凝土空心板构件详图中，配筋有“12Φb4”, 其中的“b”表示（C ）A)板的代号B) 钢筋级别代号C) 冷拔低碳钢丝D) 冷拉低碳钢丝37. 有一梁长3840mm，保护层为25mm,梁内受力筋为2Φ14的直筋，每根受力筋的下料长度应为（C ）A)3790mm B) 3923mm C) 3965mm D) 3840mm. 学习帮手.38. 钢筋混凝土构件中钢筋的保护层厚度在正常环境下梁和拄应为（ C ）A)15 B) 20 C) 25 D) 1039. 在结构平面图中6YKB336—2中“33”表示的是（ C ）A)板宽B) 板高C) 板跨D) 荷载等级40. 局部剖切索引符号所表示的剖视方向为（B）A)剖切位置线一侧B) 引出线一C) 两侧都可以D) 粗短线一侧41. 墙上有一预留槽，标注的尺寸500×600×150底距地面1.5m，该槽高度为（ B ）A)500 B) 600 C) 150 D) 1.5m42. 若某建筑物房间与卫生间的地面高差为0.020，标准层高为3.600，则该楼三层卫生间地面标高度应为（B ）A)-0.020 B) 7.180 C) 3.580 D)3.60043. 图中符号“-4×40”中的“-”是指（ B ）A)负号B) 扁钢、钢板代号C) 减号D) 数量44. 钢筋在构件中按其作用不同可分为（ B ）种类A)4种B) 5种C) 6种D) 3种45. 在结构平面布置图中KB30—092表示板宽为（ B ）A)90mm B) 900mm C) 9m D) 900cm46. 在建筑立面图中，应用的线型宽度共有（ C ）种A)二种B) 三种C) 四种D) 五种47. 预应力钢筋混凝土是指（ B ）A)对钢筋预加压力B) 对混凝土预加压力C) 对混凝土预加拉力D) 对构件预加拉力48. 建筑平面图的常用比例为（ D ）A)1：500 B) 1：20 C) 1：1000 D) 1：10049. 在建筑识图中一般应遵守的识图原则是（A）A)由总体到局部B) 由局部到总体C) 由详图到总图D) 有设备到建筑50.图纸上尺寸线应采用（ B ）A)粗实线B) 细实线C) 点划线D) 波浪线51.根据《房屋建筑制图统一标准》的规定，工程图纸可优先选用的幅面规格有（C ）种。

《施工识图》题库及答案一、单项选择题：(共100题，每题1分。

每题只有一个被选最符合题意，请将它选出并填入括号内）1．国标中规定施工图中水平方向定位轴线的编号应是（C）A大写拉丁字母B）英文字母C）阿拉伯字母D）罗马字母2附加定位轴线2/4是指（B）A 、4号轴线之前附加的第二根定位轴线B)4轴线之后附加的第二根定位轴线C) 2号轴线之后的第4根定位轴线D)2号轴线之前附加的第4根定位轴线2．索引符号图中的分子表示的是（C )A、详图所在图纸编号B) 被索引的详图所在图纸编号C）详图编号D) 详图在第几页上3．有一图纸量得某线段长度为5。

34cm，当图纸比例为1:30时，该线段实际长度是（ D ）米。

A）160。

2 B) 17.8 C）1。

062 D）16.025．门窗图例中平面图上和剖面图上的开启方向是指（A ）A朝下,朝左为外开B）朝上，朝右为外开C)朝下，朝右为外开D) 朝上，朝左为外开6．房屋施工图中所注的尺寸单位都是以（C）为单位.A）以米为单位B)以毫米为单位C）除标高及总平面图上以米为单位外，其余一律以毫米为单位D）除标高以米为单位外，其余一律以毫米为单位7. 图标中规定定位轴线的编号圆圈一般用（A ）A) 8mm B）10mm C) 6mm D）14mm8。

总平面图中用的风玫瑰图中所画的实线表示（B ）A）常年所剖主导风风向B）夏季所剖主导风风向C）一年所剖主导风风向D）春季所剖主导风风向9。

建施中剖面图的剖切符号应标注在（ A ）A）底层平面图中B) 二层平面图中C）顶层平面图中D）中间层平面图中10。

楼梯平面图中标明的“上”或“下"的长箭头是以哪为起点（C ）A)都以室内首层地坪为起点B）都以室外地坪为起点C）都以该层楼地面为起点D）都以该层休息平台为起点11. 楼梯平面图中上下楼的长箭头端部标注的数字是指（ B ）A）一个梯段的步级数B）该层至上一层共有的步级数C) 该层至顶层的步级数D）该层至休息平台的步级数12. 与建筑物长度方向一致的墙，叫（ A )A)纵墙B) 横墙C) 山墙D) 内墙13。

《施工识图》题库及答案一、单项选择题：（共100题，每题1分。

每题只有一个被选最符合题意，请将它选出并填入括号内）1．国标中规定施工图中水平方向定位轴线的编号应是（C）A大写拉丁字母 B）英文字母 C) 阿拉伯字母 D) 罗马字母2附加定位轴线2/4是指（B）A 、4号轴线之前附加的第二根定位轴线 B)4轴线之后附加的第二根定位轴线 C) 2号轴线之后的第4根定位轴线 D)2号轴线之前附加的第4根定位轴线2．索引符号图中的分子表示的是（C）A、详图所在图纸编号 B) 被索引的详图所在图纸编号 C) 详图编号 D) 详图在第几页上3．有一图纸量得某线段长度为 5.34cm，当图纸比例为1：30时，该线段实际长度是（ D ）米。

A) 160.2 B) 17.8 C)1.062 D)16.025．门窗图例中平面图上和剖面图上的开启方向是指（ A ）A朝下，朝左为外开 B) 朝上，朝右为外开C)朝下，朝右为外开 D) 朝上，朝左为外开6．房屋施工图中所注的尺寸单位都是以（C）为单位。

A)以米为单位 B)以毫米为单位C) 除标高及总平面图上以米为单位外，其余一律以毫米为单位D) 除标高以米为单位外，其余一律以毫米为单位7. 图标中规定定位轴线的编号圆圈一般用（ A ）A) 8mm B) 10mm C) 6mm D)14mm8. 总平面图中用的风玫瑰图中所画的实线表示（ B ）A)常年所剖主导风风向 B) 夏季所剖主导风风向C) 一年所剖主导风风向 D) 春季所剖主导风风向9. 建施中剖面图的剖切符号应标注在（ A ）A)底层平面图中 B) 二层平面图中 C) 顶层平面图中 D)中间层平面图中10. 楼梯平面图中标明的“上”或“下”的长箭头是以哪为起点（ C ）A)都以室内首层地坪为起点 B) 都以室外地坪为起点 C) 都以该层楼地面为起点 D) 都以该层休息平台为起点11. 楼梯平面图中上下楼的长箭头端部标注的数字是指（ B ）A)一个梯段的步级数 B) 该层至上一层共有的步级数C) 该层至顶层的步级数 D) 该层至休息平台的步级数12. 与建筑物长度方向一致的墙，叫（ A ）A)纵墙 B) 横墙 C) 山墙 D) 内墙13. 施工图中标注的相对标高零点±0.000是指（ C ）A)青岛附近黄海平均海平面 B) 建筑物室外地坪C) 该建筑物室内首层地面 D) 建筑物室外平台14. 计算室内使用面积的依据是（ C ）A)轴线到轴线间尺寸 B) 墙外皮到墙外皮C) 墙内皮到墙内皮 D) 开间乘以进深15. 建筑物的层高是指（ A ）A)相邻上下两层楼面间高差 B) 相邻两层楼面高差减去楼板厚C) 室内地坪减去室外地坪高差 D) 室外地坪到屋顶的高度16. 定位轴线的位置是指（ C ）A)墙的中心线 B) 墙的对称中心线C) 不一定在墙的中心线上 D) 墙的偏心线17. 有一窗洞口，洞口的下标高为-0.800，上标高为 2.700，则洞口高为（ C ）A)2.700 B) 1.900 C) 3.500 D)0.80018. 结施中常用的构件代号DL是表示（ B ）...A)地梁 B) 吊车梁 C) 大梁 D)吊梁19. 楼梯的踏步数与踏面数的关系是（ B ）A)踏步数= 踏面数 B) 踏步数-1= 踏面数C) 踏步数+1= 踏面数 D) 踏步数+2= 踏面数20. 房间的开间方向的尺寸是指（ C ）A)竖直方向定位轴线间尺寸 B) 纵向定位轴线间尺寸C) 水平方向定位轴线间尺寸 D) 房间宽度方向间尺寸21. 墙上有一预留槽，标注的尺寸是300×400×120底距地面 1.5m，该槽宽度为（ A ）A)300 B) 400 C) 120 D)1.5m22. 楼梯梯段的水平投影长度是以11×250=2750形式表示的，其中11表示的是（ C ）A)踏步数 B) 步级数 C) 踏面数 D)踏面宽23. 建筑平面图的形成是（ A ）A)水平剖面图 B) 水平正投影图 C) 垂直剖面图 D)纵向剖面图24.建筑总平面图中新建房屋的定位依据中用坐标网格定位所表示的X,Y是指(C )A)施工坐标B) 建筑坐标C) 测量坐标D)投影坐标25. 建筑平面图图示特点规定如在中间各层构造尺寸相同的情况下平面图可以省略只画（C）层A)一层 B) 二层 C) 三层 D) 四层26. 施工图中总平面图常用的比例为（ C ）A)1：100 B) 1：200 C) 1：500 D) 1：5027. 若一栋建筑物水平方向定位轴线为① -⑾，竖直方向定位轴线为 A -E,朝向是座北朝南，则立面图E-A轴应为（ A ）A)西立面图 B) 东立面图 C) 南立面图 D) 北立面图28. 施工图中的比例表示是指（ C ）A)图线：线型 B) 实物：图形 C) 图形： D) 图形：线型29. 楼梯详图的图纸包括（ A ）A)平、剖面图、详图 B) 平、剖面图 C) 平、立面图、详图 D) 详图30. 钢筋混凝土构件中的钢筋的保护层是指（ C ）A)钢筋的内皮至构件表面 B) 钢筋的中心至构件表面C) 钢筋的外皮至构件表面 D) 钢筋的内皮至构件内皮31. 基础埋置深度是指（ B ）的垂直距离A)室内地坪到基础底部 B) 室外地坪到基础底部C) 室外地坪到垫层底面 D) ±0.000到垫层表面32. 结施中@ 是钢筋的间距代号，其含义是（ A ）A)钢筋相等中心距离 B) 钢筋的外皮至外皮C) 钢筋的内皮至内皮 D) 钢筋的外皮至内皮33. 在结构平面图中板配置双层钢筋时，底层钢筋弯钩应是（ C ）A)向下或向右 B) 向下或向右 C) 向上或向左 D) 向上或向右34. 在钢筋详图中，计算钢筋的设计长度是指（ C ）A)内皮尺寸 B) 中-中 C) 外皮尺寸 D)构件尺寸35. 有一梁长为3840mm,保护层25 mm，它的箍筋用Φ6@200表示，该梁的箍筋根数为（ C ）A)18 B) 19 C) 20 D) 2136. 有一预应力钢筋混凝土空心板构件详图中，配筋有“12Φb4”, 其中的“b”表示（ C ）A)板的代号 B) 钢筋级别代号 C) 冷拔低碳钢丝 D) 冷拉低碳钢丝37. 有一梁长3840mm，保护层为25mm,梁内受力筋为2Φ14的直筋，每根受力筋的下料长度应为（ C ）A)3790mm B) 3923mm C) 3965mm D) 3840mm38. 钢筋混凝土构件中钢筋的保护层厚度在正常环境下梁和拄应为（ C ）A)15 B) 20 C) 25 D) 1039. 在结构平面图中6YKB336—2中“33”表示的是（ C ）A)板宽 B) 板高 C) 板跨 D) 荷载等级40. 局部剖切索引符号所表示的剖视方向为（B）A)剖切位置线一侧 B) 引出线一 C) 两侧都可以 D) 粗短线一侧...41. 墙上有一预留槽，标注的尺寸500×600×150底距地面 1.5m，该槽高度为（ B ）A)500 B) 600 C) 150 D) 1.5m42. 若某建筑物房间与卫生间的地面高差为0.020，标准层高为 3.600，则该楼三层卫生间地面标高度应为（ B ）A)-0.020 B) 7.180 C) 3.580 D)3.60043. 图中符号“-4×40”中的“-”是指（ B ）A)负号 B) 扁钢、钢板代号 C) 减号 D) 数量44. 钢筋在构件中按其作用不同可分为（ B ）种类A)4种 B) 5种 C) 6种 D) 3种45. 在结构平面布置图中KB30—092表示板宽为（ B ）A)90mm B) 900mm C) 9m D) 900cm46. 在建筑立面图中，应用的线型宽度共有（ C ）种A)二种 B) 三种 C) 四种 D) 五种47. 预应力钢筋混凝土是指（ B ）A)对钢筋预加压力 B) 对混凝土预加压力C) 对混凝土预加拉力 D) 对构件预加拉力48. 建筑平面图的常用比例为（ D ）A)1：500 B) 1：20 C) 1：1000 D) 1：10049. 在建筑识图中一般应遵守的识图原则是（ A）A)由总体到局部 B) 由局部到总体C) 由详图到总图 D) 有设备到建筑50.图纸上尺寸线应采用（ B ）A)粗实线 B) 细实线 C) 点划线 D) 波浪线51.根据《房屋建筑制图统一标准》的规定，工程图纸可优先选用的幅面规格有（ C ）种。

土建识图试题及答案一、选择题（每题2分，共20分）1. 以下哪个选项不是建筑图纸的基本组成部分？A. 标题栏B. 图例C. 比例尺D. 材料表答案：D2. 建筑图纸中的比例尺是用来表示什么？A. 图纸与实际尺寸的比例关系B. 图纸的尺寸C. 材料的尺寸D. 施工的尺寸答案：A3. 在建筑图纸中，“轴线”通常用来表示什么？A. 建筑的对称线B. 建筑的中心线C. 建筑的承重线D. 建筑的轮廓线答案：B4. 以下哪个符号通常用来表示建筑图纸中的窗户？A. ☀B. ☀C. ☀D. ☼答案：D5. 建筑图纸中的“剖面图”是用来展示什么的？A. 建筑的平面布局B. 建筑的立面外观C. 建筑的内部结构D. 建筑的外部装饰答案：C6. 建筑图纸中的“详图”通常用来展示什么？A. 建筑的整体布局B. 建筑的详细构造C. 建筑的施工顺序D. 建筑的施工材料答案：B7. 在建筑图纸中，“标高”通常用来表示什么？A. 建筑的总高度B. 建筑的层数C. 建筑的地面高度D. 建筑的内部高度答案：C8. 建筑图纸中的“索引图”是用来做什么的？A. 展示建筑的详细部分B. 展示建筑的平面布局C. 展示建筑的立面外观D. 展示建筑的施工顺序答案：A9. 在建筑图纸中，“剖面线”是用来表示什么的？A. 建筑的对称线B. 建筑的中心线C. 建筑的承重线D. 建筑的内部结构线答案：D10. 建筑图纸中的“尺寸标注”是用来表示什么的？A. 建筑的总高度B. 建筑的层数C. 建筑的地面高度D. 建筑各部分的具体尺寸答案：D二、填空题（每题2分，共20分）1. 建筑图纸中，用来表示建筑高度的术语是______。

答案：标高2. 建筑图纸中，用来表示建筑宽度的术语是______。

答案：尺寸标注3. 建筑图纸中，用来表示建筑深度的术语是______。

答案：尺寸标注4. 建筑图纸中，用来表示建筑长度的术语是______。

答案：尺寸标注5. 建筑图纸中，用来表示建筑平面布局的术语是______。

《施工识图》题库及答案一、单项选择题：（共100题，每题1分。

每题只有一个被选最符合题意，请将它选出并填入括号内）1．国标中规定施工图中水平方向定位轴线的编号应是（C）A大写拉丁字母B）英文字母C)阿拉伯字母D)罗马字母2附加定位轴线2/4是指（B）A、4号轴线之前附加的第二根定位轴线B)4轴线之后附加的第二根定位轴线C)2号轴线之后的第4根定位轴线D)2号轴线之前附加的第4根定位轴线2．索引符号图中的分子表示的是（C）A、详图所在图纸编号B)被索引的详图所在图纸编号C)详图编号D)详图在第几页上3．有一图纸量得某线段长度为5.34cm，当图纸比例为1：30时，该线段实际长度是（D）米。

A)B)C)D)5．门窗图例中平面图上和剖面图上的开启方向是指（A）A朝下，朝左为外开B)朝上，朝右为外开C)朝下，朝右为外开D)朝上，朝左为外开6．房屋施工图中所注的尺寸单位都是以（C）为单位。

A)以米为单位B)以毫米为单位C)除标高及总平面图上以米为单位外，其余一律以毫米为单位D)除标高以米为单位外，其余一律以毫米为单位7.图标中规定定位轴线的编号圆圈一般用（A）A)8mm B)10mm C)6mm D)14mm8.总平面图中用的风玫瑰图中所画的实线表示（B）A)常年所剖主导风风向B)夏季所剖主导风风向C)一年所剖主导风风向D)春季所剖主导风风向9.建施中剖面图的剖切符号应标注在（A）A)底层平面图中B)二层平面图中C)顶层平面图中D)中间层平面图中10.楼梯平面图中标明的“上”或“下”的长箭头是以哪为起点（C）A)都以室内首层地坪为起点B)都以室外地坪为起点C)都以该层楼地面为起点D)都以该层休息平台为起点11.楼梯平面图中上下楼的长箭头端部标注的数字是指（B）A)一个梯段的步级数B)该层至上一层共有的步级数C)该层至顶层的步级数D)该层至休息平台的步级数12.与建筑物长度方向一致的墙，叫（A）A)纵墙B)横墙C)山墙D)内墙13.施工图中标注的相对标高零点±是指（C）A)青岛附近黄海平均海平面B)建筑物室外地坪C)该建筑物室内首层地面D)建筑物室外平台14.计算室内使用面积的依据是（C）A)轴线到轴线间尺寸B)墙外皮到墙外皮C)墙内皮到墙内皮D)开间乘以进深15.建筑物的层高是指（A）A)相邻上下两层楼面间高差B)相邻两层楼面高差减去楼板厚C)室内地坪减去室外地坪高差D)室外地坪到屋顶的高度16.定位轴线的位置是指（C）A)墙的中心线B)墙的对称中心线C)不一定在墙的中心线上D)墙的偏心线17.有一窗洞口，洞口的下标高为，上标高为，则洞口高为（C）A)B)1.900C)D)18.结施中常用的构件代号DL是表示（B）A)地梁B)吊车梁C)大梁D)吊梁19.楼梯的踏步数与踏面数的关系是（B）A)踏步数=踏面数B)踏步数-1=踏面数C)踏步数+1=踏面数D)踏步数+2=踏面数20.房间的开间方向的尺寸是指（C）A)竖直方向定位轴线间尺寸B)纵向定位轴线间尺寸C)水平方向定位轴线间尺寸D)房间宽度方向间尺寸21.墙上有一预留槽，标注的尺寸是300×400×120底距地面1.5m，该槽宽度为（A）A)300B)400C)120D)1.5m22.楼梯梯段的水平投影长度是以11×250=2750形式表示的，其中11表示的是（C）A)踏步数B)步级数C)踏面数D)踏面宽23.建筑平面图的形成是（A）A)水平剖面图B)水平正投影图C)垂直剖面图D)纵向剖面图24.建筑总平面图中新建房屋的定位依据中用坐标网格定位所表示的X,Y是指(C)A)施工坐标B)建筑坐标C)测量坐标D)投影坐标25.建筑平面图图示特点规定如在中间各层构造尺寸相同的情况下平面图可以省略只画（C）层A)一层B)二层C)三层D)四层26.施工图中总平面图常用的比例为（C）A)1：100B)1：200C)1：500D)1：5027.若一栋建筑物水平方向定位轴线为①-⑾，竖直方向定位轴线为A-E,朝向是座北朝南，则立面图E-A轴应为（A）A)西立面图B)东立面图C)南立面图D)北立面图28.施工图中的比例表示是指（C）A)图线：线型B)实物：图形C)图形：D)图形：线型29.楼梯详图的图纸包括（A）A)平、剖面图、详图B)平、剖面图C)平、立面图、详图D)详图30.钢筋混凝土构件中的钢筋的保护层是指（C）A)钢筋的内皮至构件表面B)钢筋的中心至构件表面C)钢筋的外皮至构件表面D)钢筋的内皮至构件内皮31.基础埋置深度是指（B）的垂直距离A)室内地坪到基础底部B)室外地坪到基础底部C)室外地坪到垫层底面D)±到垫层表面32.结施中@是钢筋的间距代号，其含义是（A）A)钢筋相等中心距离B)钢筋的外皮至外皮C)钢筋的内皮至内皮D)钢筋的外皮至内皮33.在结构平面图中板配置双层钢筋时，底层钢筋弯钩应是（C）A)向下或向右B)向下或向右C)向上或向左D)向上或向右34.在钢筋详图中，计算钢筋的设计长度是指（C）A)内皮尺寸B)中-中C)外皮尺寸D)构件尺寸35.有一梁长为3840mm,保护层25mm，它的箍筋用Φ6@200表示，该梁的箍筋根数为（C）A)18B)19C)20D)2136.有一预应力钢筋混凝土空心板构件详图中，配筋有“12Φb4”,其中的“b”表示（C）A)板的代号B)钢筋级别代号C)冷拔低碳钢丝D)冷拉低碳钢丝37.有一梁长3840mm，保护层为25mm,梁内受力筋为2Φ14的直筋，每根受力筋的下料长度应为（C）A)3790mm B)3923mm C)3965mm D)3840mm38.钢筋混凝土构件中钢筋的保护层厚度在正常环境下梁和拄应为（C）A)15B)20C)25D)1039.在结构平面图中6YKB336—2中“33”表示的是（C）A)板宽B)板高C)板跨D)荷载等级40.局部剖切索引符号所表示的剖视方向为（B）A)剖切位置线一侧B)引出线一C)两侧都可以D)粗短线一侧41.墙上有一预留槽，标注的尺寸500×600×150底距地面1.5m，该槽高度为（B）A)500B)600C)150D)1.5m42.若某建筑物房间与卫生间的地面高差为，标准层高为，则该楼三层卫生间地面标高度应为（B）A)B)7.180C)D)43.图中符号“-4×40”中的“-”是指（B）A)负号B)扁钢、钢板代号C)减号D)数量44.钢筋在构件中按其作用不同可分为（B）种类A)4种B)5种C)6种D)3种45.在结构平面布置图中KB30—092表示板宽为（B）A)90mm B)900mm C)9m D)900cm46.在建筑立面图中，应用的线型宽度共有（C）种A)二种B)三种C)四种D)五种47.预应力钢筋混凝土是指（B）A)对钢筋预加压力B)对混凝土预加压力C)对混凝土预加拉力D)对构件预加拉力48.建筑平面图的常用比例为（D）A)1：500B)1：20C)1：1000D)1：10049.在建筑识图中一般应遵守的识图原则是（A）A)由总体到局部B)由局部到总体C)由详图到总图D)有设备到建筑50.图纸上尺寸线应采用（B）A)粗实线B)细实线C)点划线D)波浪线51.根据《房屋建筑制图统一标准》的规定，工程图纸可优先选用的幅面规格有（C）种。

2020年建筑识图题库及答案整理版《建筑识图》题库及答案一、单项选择题：（共100题，每题1分。

每题只有一个被选最符合题意，请将它选出并填入括号内）1．国标中规定施工图中水平方向定位轴线的编号应是（）A大写拉丁字母B）英文字母C)阿拉伯字母D)罗马字母2附加定位轴线2/4是指（）A、4号轴线之前附加的第二根定位轴线B)4轴线之后附加的第二根定位轴线C)2号轴线之后的第4根定位轴线D)2号轴线之前附加的第4根定位轴线2．索引符号图中的分子表示的是（）A、详图所在图纸编号B)被索引的详图所在图纸编号C)详图编号D)详图在第几页上3．有一图纸量得某线段长度为5.34cm，当图纸比例为1：30时，该线段实际长度是（）米。

A)160.2B)17.8C)1.062D)16.025．门窗图例中平面图上和剖面图上的开启方向是指（）A朝下，朝左为外开B)朝上，朝右为外开C)朝下，朝右为外开D)朝上，朝左为外开6．房屋施工图中所注的尺寸单位都是以（）为单位。

A)以米为单位B)以毫米为单位C)除标高及总平面图上以米为单位外，其余一律以毫米为单位D)除标高以米为单位外，其余一律以毫米为单位7.图标中规定定位轴线的编号圆圈一般用（）A)8mm B)10mm C)6mm D)14mm8.总平面图中用的风玫瑰图中所画的实线表示（）A)常年所剖主导风风向B)夏季所剖主导风风向C)一年所剖主导风风向D)春季所剖主导风风向9.建施中剖面图的剖切符号应标注在（）A)底层平面图中B)二层平面图中C)顶层平面图中D)中间层平面图中10.楼梯平面图中标明的“上”或“下”的长箭头是以哪为起点（）A)都以室内首层地坪为起点B)都以室外地坪为起点C)都以该层楼地面为起点D)都以该层休息平台为起点11.楼梯平面图中上下楼的长箭头端部标注的数字是指（）A)一个梯段的步级数B)该层至上一层共有的步级数C)该层至顶层的步级数D)该层至休息平台的步级数12.与建筑物长度方向一致的墙，叫（）A)纵墙B)横墙C)山墙D)内墙13.施工图中标注的相对标高零点±0.000是指（）A)青岛附近黄海平均海平面B)建筑物室外地坪C)该建筑物室内首层地面D)建筑物室外平台14.计算室内使用面积的依据是（）A)轴线到轴线间尺寸B)墙外皮到墙外皮C)墙内皮到墙内皮D)开间乘以进深15.建筑物的层高是指（）A)相邻上下两层楼面间高差B)相邻两层楼面高差减去楼板厚C)室内地坪减去室外地坪高差D)室外地坪到屋顶的高度16.定位轴线的位置是指（）A)墙的中心线B)墙的对称中心线C)不一定在墙的中心线上D)墙的偏心线17.有一窗洞口，洞口的下标高为-0.800，上标高为2.700，则洞口高为（）A)2.700B) 1.900C) 3.500D)0.80018.结施中常用的构件代号DL是表示（）A)地梁B)吊车梁C)大梁D)吊梁19.楼梯的踏步数与踏面数的关系是（）A)踏步数=踏面数B)踏步数-1=踏面数C)踏步数+1=踏面数D)踏步数+2=踏面数20.房间的开间方向的尺寸是指（）A)竖直方向定位轴线间尺寸B)纵向定位轴线间尺寸C)水平方向定位轴线间尺寸D)房间宽度方向间尺寸21.墙上有一预留槽，标注的尺寸是300×400×120底距地面1.5m，该槽宽度为（）A)300B)400C)120D)1.5m22.楼梯梯段的水平投影长度是以11×250=2750形式表示的，其中11表示的是（）A)踏步数B)步级数C)踏面数D)踏面宽23.建筑平面图的形成是（）A)水平剖面图B)水平正投影图C)垂直剖面图D)纵向剖面图24.建筑总平面图中新建房屋的定位依据中用坐标网格定位所表示的X,Y是指()A)施工坐标B)建筑坐标C)测量坐标D)投影坐标25.建筑平面图图示特点规定如在中间各层构造尺寸相同的情况下平面图可以省略只画（）层A)一层B)二层C)三层D)四层26.施工图中总平面图常用的比例为（）A)1：100B)1：200C)1：500D)1：5027.若一栋建筑物水平方向定位轴线为①-⑾，竖直方向定位轴线为A-E,朝向是座北朝南，则立面图E-A轴应为（）A)西立面图B)东立面图C)南立面图D)北立面图28.施工图中的比例表示是指（）A)图线：线型B)实物：图形C)图形：D)图形：线型29.楼梯详图的图纸包括（）A)平、剖面图、详图B)平、剖面图C)平、立面图、详图D)详图30.钢筋混凝土构件中的钢筋的保护层是指（）A)钢筋的内皮至构件表面B)钢筋的中心至构件表面C)钢筋的外皮至构件表面D)钢筋的内皮至构件内皮31.基础埋置深度是指（）的垂直距离A)室内地坪到基础底部B)室外地坪到基础底部C)室外地坪到垫层底面D)±0.000到垫层表面32.结施中@是钢筋的间距代号，其含义是（）A)钢筋相等中心距离B)钢筋的外皮至外皮C)钢筋的内皮至内皮D)钢筋的外皮至内皮33.在结构平面图中板配置双层钢筋时，底层钢筋弯钩应是（）A)向下或向右B)向下或向右C)向上或向左D)向上或向右34.在钢筋详图中，计算钢筋的设计长度是指（）A)内皮尺寸B)中-中C)外皮尺寸D)构件尺寸35.有一梁长为3840mm,保护层25mm，它的箍筋用Φ6@200表示，该梁的箍筋根数为（）A)18B)19C)20D)2136.有一预应力钢筋混凝土空心板构件详图中，配筋有“12Φb4”,其中的“b”表示（）A)板的代号B)钢筋级别代号C)冷拔低碳钢丝D)冷拉低碳钢丝37.有一梁长3840mm，保护层为25mm,梁内受力筋为2Φ14的直筋，每根受力筋的下料长度应为（）A)3790mm B)3923mm C)3965mm D)3840mm38.钢筋混凝土构件中钢筋的保护层厚度在正常环境下梁和拄应为（）A)15B)20C)25D)1039.在结构平面图中6YKB336—2中“33”表示的是（）A)板宽B)板高C)板跨D)荷载等级40.局部剖切索引符号所表示的剖视方向为（）A)剖切位置线一侧B)引出线一C)两侧都可以D)粗短线一侧41.墙上有一预留槽，标注的尺寸500×600×150底距地面1.5m，该槽高度为（）A)500B)600C)150D)1.5m42.若某建筑物房间与卫生间的地面高差为0.020，标准层高为3.600，则该楼三层卫生间地面标高度应为（）A)-0.020B)7.180C) 3.580D)3.60043.图中符号“-4×40”中的“-”是指（）A)负号B)扁钢、钢板代号C)减号D)数量44.钢筋在构件中按其作用不同可分为（）种类A)4种B)5种C)6种D)3种45.在结构平面布置图中KB30—092表示板宽为（）A)90mm B)900mm C)9m D)900cm46.在建筑立面图中，应用的线型宽度共有（）种A)二种B)三种C)四种D)五种47.预应力钢筋混凝土是指（）A)对钢筋预加压力B)对混凝土预加压力C)对混凝土预加拉力D)对构件预加拉力48.建筑平面图的常用比例为（）A)1：500B)1：20C)1：1000D)1：10049.在建筑识图中一般应遵守的识图原则是（）A)由总体到局部B)由局部到总体C)由详图到总图D)有设备到建筑50.图纸上尺寸线应采用（）A)粗实线B)细实线C)点划线D)波浪线51.根据《房屋建筑制图统一标准》的规定，工程图纸可优先选用的幅面规格有（）种。
