不等缓和曲线要素计算

通过弧长计算出园心角,通过园心角计算出弦长,以及这段园曲线的弦切角,直线的方位角加上(左转减,右转加)这个弦切角就是弦的方位角,这样就可以求出园曲线的终点(也就是下一段曲线的直缓点)的坐标.怎样计算不完整缓和曲线起点及终点的坐标及切线方位角以上为一条匝道的曲线图及要素表。

第一缓和段长度根据公式c=R*L及C=A*A，图中A=100，R=150,可算出第一缓和段的长度为66.667米。

而HY里程减去YH里程为60.902米。

因此此段缓和曲线是在离其起点5.765米的地方与前段圆曲线相交。

图上标为YH点。

固此YH点并非第一缓和段起点。

第二缓和段也有同样的问题，DZD点亦非第二缓和段终点。

问题：怎样计算第一缓和段真正起点的坐标和第二缓和段真正终点的坐标。

及切线方位角。

本人水平有限，苦苦思索未得其解。

在此劳烦各位同仁给予小弟支援。

不胜感谢！测量路上诚与仁兄们携手同行，让我们的测量之路多一丝欣慰，少一分苦闷。

QQ26889412E-mail: yujuying@ 注：曲线要素表可能看不清楚。

但可以把图片另存为一个文件。

然打开此文件就非常清楚了。

1.计算出Y1H的坐标及方位角；2.计算出过渡段缓和曲线在Y1H点的支距dx,dy及偏角β；3.由Y1H的方位角及偏角β可反算出过渡缓和曲线虚起点的方位角。

4.由Y1H的坐标、dx,dy及方位角可反算出过渡缓和曲线起点的坐标。

(用支距到大地坐标的变换公式反算。

关于不同类型缓和曲线的判断及起点、终点曲率半径的计算方法目前在匝道或线路施工坐标计算中经常遇到缓和曲线，实际中相信有很多测友选择用积木法或叫线元法正反算程序进行线路坐标计算，这就牵涉到线元的起点终点曲率半径判断的问题，一般的直线元，圆曲线元的起点终点半径判断，比较容易，可能令大家感觉麻烦的就是缓和曲线起点终点半径判断问题，缓和曲线有时候判断算对了，有时候却坐标算不对，究其原因，其实问题出于该缓和曲线是否是完整缓和曲线引起的。

缓和曲线、竖曲线、圆曲线、匝道（计算公式）一、缓和曲线上的点坐标计算已知：①缓和曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：xZ，yZ计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当计算第二缓和曲线上的点坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与计算第一缓和曲线时相反xZ，yZ为点HZ的坐标切线角计算公式：二、圆曲线上的点坐标计算已知：①圆曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：xZ，yZ计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当只知道HZ点的坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与知道ZH点坐标时相反xZ，yZ为点HZ的坐标三、曲线要素计算公式公式中各符号说明：l——任意点到起点的曲线长度（或缓曲上任意点到缓曲起点的长度）l1——第一缓和曲线长度l2——第二缓和曲线长度l0——对应的缓和曲线长度R——圆曲线半径R1——曲线起点处的半径R2——曲线终点处的半径P1——曲线起点处的曲率P2——曲线终点处的曲率α——曲线转角值四、竖曲线上高程计算已知：①第一坡度：i1(上坡为“＋”，下坡为“－”)②第二坡度：i2(上坡为“＋”，下坡为“－”)③变坡点桩号：SZ④变坡点高程：HZ⑤竖曲线的切线长度：T⑥待求点桩号：S计算过程：五、超高缓和过渡段的横坡计算已知：如图，第一横坡：i1第二横坡：i2过渡段长度：L待求处离第二横坡点（过渡段终点）的距离：x 求：待求处的横坡：i解：d=x/Li=(i2-i1)(1-3d2+2d3)+i1六、匝道坐标计算已知：①待求点桩号：K②曲线起点桩号：K0③曲线终点桩号：K1④曲线起点坐标：x0，y0⑤曲线起点切线方位角：α0⑥曲线起点处曲率：P0(左转为“－”，右转为“＋”)⑦曲线终点处曲率：P1(左转为“－”，右转为“＋”) 求：①线路匝道上点的坐标：xy②待求点的切线方位角：αT计算过程：注：sgn(x)函数是取符号函数，当x0时sgn(x)=1，当x=0时sgn(x)=0。

匝道等不完整缓和曲线坐标计算随着全站仪在道路工程施工测量中的普及，传统的中线放样方法逐渐被淘汰。

目前道路工程中线放样时，只要能计算出中线上任意一点的坐标，用全站仪或者GPS RTK的坐标放样功能就可很方便、快捷地完成实地放样。

道路线形是由直线、圆曲线、缓和曲线三种线形组合而成的，而直线与圆曲线组合的线形（见图一）中桩坐标计算比较简单，在此不作阐述。

下面就缓和曲线与其它两种线形组合的线形中桩坐标计算予以分析。

缓和曲线与其它两种线形组合构成的线形主要有缓和曲线的完整形（即基本形）（见图二）和非完整形（即卵形）（见图三）二种。

一、基本形曲线中桩坐标计算:1、对于第一缓和曲线及圆曲线段（ZH~YH）（如图四），建立以ZH为坐标原点，切线方向为X′轴，半径方向为Y′轴的曲线坐标系（X′O′Y′）。

先计算曲线各点在曲线坐标系下的坐标。

⑴对于第一缓和曲线段（ZH~HY）内任一点i（此时L=Ki-KZH）若圆曲线半径R≥100m时，则X i ′=L-L5/(40R2Ls12) 公式①Y i ′=L3/(6RLs1) 公式②若圆曲线半径R＜100m时，则X′=L-L5÷［40（RLS ）2］+L9÷［3456（RLS）4］–L13÷［599040（RLS）6］+L17÷［175472640（RLS ）8］- L21÷［7.80337152×1010（RLS）10］（公式③）Y′=L3÷［6（RLS ）］ - L7÷［336（RLS）3］+L11÷［42240（RLS）5］ - L15÷［9676800（RLS ）7］+L19÷［3530096640（RLS）9］ - L23÷［1.8802409472×1012（RLS）11］（公式④）⑵对于圆曲线段（HY~YH）上任一点iX i ′=q+Rsin¢iY i ′=R(1-cos¢i)+pL=Ki-KZH¢i=(L- Ls1)*180/(Rπ)+β内移值P=Ls12/(24R)切线增值q= Ls1/2- Ls13/（240R2）综合⑴、⑵，根据不同坐标系的相互转换，可得ZH~YH上任一点i的中桩测量坐标为：X i =XZH+cosA×Xi′-sinA×f×Yi′（公式⑤）Y i = YZH+sinA×Xi′+cosA×f×Yi′（公式⑥）式中f为线路的转向系数，右转时f=1，左转时f=-1 。

高速公路的线路(缓和曲线)计算公式一、缓和曲线上的点坐标计算已知：①缓和曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：x Z，y Z计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当计算第二缓和曲线上的点坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与计算第一缓和曲线时相反x Z，y Z为点HZ的坐标切线角计算公式：二、圆曲线上的点坐标计算已知：①圆曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：x Z，y Z计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当只知道HZ点的坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与知道ZH点坐标时相反x Z，y Z为点HZ的坐标三、曲线要素计算公式公式中各符号说明：l——任意点到起点的曲线长度（或缓曲上任意点到缓曲起点的长度）l1——第一缓和曲线长度l2——第二缓和曲线长度l0——对应的缓和曲线长度R——圆曲线半径R1——曲线起点处的半径R2——曲线终点处的半径P1——曲线起点处的曲率P2——曲线终点处的曲率α——曲线转角值四、竖曲线上高程计算已知：①第一坡度：i1(上坡为“＋”，下坡为“－”)②第二坡度：i2(上坡为“＋”，下坡为“－”)③变坡点桩号：S Z④变坡点高程：H Z⑤竖曲线的切线长度：T⑥待求点桩号：S计算过程五、超高缓和过渡段的横坡计算已知：如图，第一横坡：i1第二横坡：i2过渡段长度：L待求处离第二横坡点（过渡段终点）的距离：x 求：待求处的横坡：i解：d=x/Li=(i2-i1)(1-3d2+2d3)+i1六、匝道坐标计算已知：①待求点桩号：K②曲线起点桩号：K0③曲线终点桩号：K1④曲线起点坐标：x0，y0⑤曲线起点切线方位角：α0⑥曲线起点处曲率：P0(左转为“－”，右转为“＋”)⑦曲线终点处曲率：P1(左转为“－”，右转为“＋”)求：①线路匝道上点的坐标：x,y ②待求点的切线方位角：αT计算过程：。

关于公路测量圆曲线、缓和曲线（完整缓和曲线和非完整缓和曲线）的计算示例新浪微博：爱疯记录仪例：某道路桥梁中，A匝道线路。

已知交点桩号及坐标：SP，K9+000（2957714.490，485768.924）；JD1，K9+154.745（2957811.298，485889.647）；EP，K9+408.993（2957786.391，486158.713）。

SP—JD1方位角：51°16′25″；转角：右44°00′54.06″；JD1—EP方位角：95°17′20″。

由图纸上“A匝道直线、曲线及转角表”得知：K9+000—K9+116.282处于第一段圆曲线上，半径为385.75m；K9+116.282—K9+151.282处于第一段缓和曲线上，K9+151.282的半径为300m，缓和曲线要素A1=217.335，Ls1=35m；K9+151.282—K9+216.134处于第二段圆曲线上，半径为300m；K9+216.134—K9+251.134处于第二段缓和曲线上，K9+251.134的半径为1979.5，缓和曲线要素A2=111.245，Ls2=35m；K9+251.134—K9+408.933处于第三段圆曲线上，半径为1979.5m。

求：K9+130、K9+200、K9+230、K9+300的中桩坐标，切线方位角，左5米边桩的坐标，右10米边桩的坐标。

解：首先，我们知道要求一个未知点的坐标，必须知道起算点坐标，起算点至未知点的方位角，起算点至未知点的直线距离，然后利用坐标正算的计算公式，就可以直接求出未知点的坐标。

那么，关于圆曲线和缓和曲线（包括完整缓和曲线和非完整缓和曲线）的计算，我们需要知道如何求出起算点至圆曲线或缓和曲线上某点的方位角和直线距离。

下面，先列出关于圆曲线和缓和曲线中角度和距离计算的相关公式。

附：A匝道直线、曲线及转角表。

】下载地址：/view/f0677e38cdbff121dd36a32d7375a417866fc18f1 / 102 / 10y 轴。

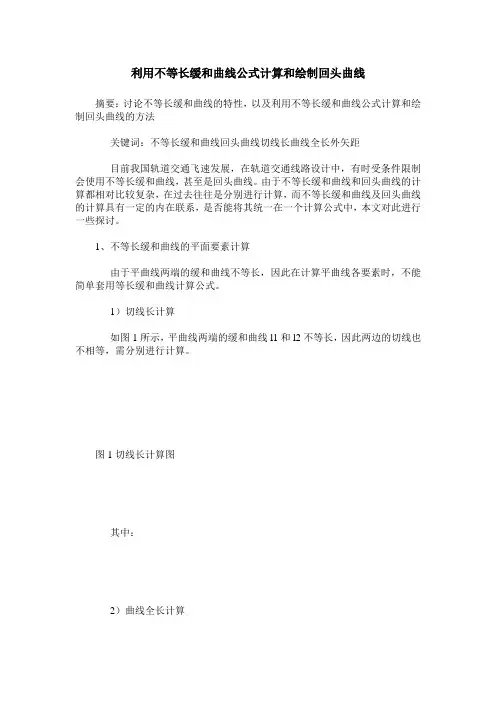

利用不等长缓和曲线公式计算和绘制回头曲线摘要：讨论不等长缓和曲线的特性，以及利用不等长缓和曲线公式计算和绘制回头曲线的方法关键词：不等长缓和曲线回头曲线切线长曲线全长外矢距目前我国轨道交通飞速发展，在轨道交通线路设计中，有时受条件限制会使用不等长缓和曲线，甚至是回头曲线。

由于不等长缓和曲线和回头曲线的计算都相对比较复杂，在过去往往是分别进行计算，而不等长缓和曲线及回头曲线的计算具有一定的内在联系，是否能将其统一在一个计算公式中，本文对此进行一些探讨。

1、不等长缓和曲线的平面要素计算由于平曲线两端的缓和曲线不等长，因此在计算平曲线各要素时，不能简单套用等长缓和曲线计算公式。

1）切线长计算如图1所示，平曲线两端的缓和曲线l1和l2不等长，因此两边的切线也不相等，需分别进行计算。

图1切线长计算图其中：2）曲线全长计算我们知道当圆曲线在增加缓和曲线后，缓和曲线约有一半的长度是靠近直线部分，而另一半长度是靠近圆曲线部分，原来圆曲线的两端其圆心角为β相对应的那部分圆弧被缓和曲线所代替，因而圆曲线只剩下HY到YH这段长度L园。

当缓和曲线l1和l2不等长时，根据弧长计算公式可得L园=R(α-β1-β2)，而曲线全长L=L园+l1+l2。

如图2所示，设β为缓和曲线上任一点的切线角；ρ为这一点上曲线的曲率半径；ι为从ZH点到计算点的缓和曲线长。

图2切线角计算示意图则：（已知）当l=l0时，β=β0，即：当l1和l2不等长时，，，3）外矢距计算在线路中曲线的外矢距起到控制曲线的作用，这里定义不等长缓和曲线的外矢距为交点至曲线中点的距离，则：4）不等长缓和曲线各控制点坐标的计算以ZH点为圆心，切线方向为X轴，建立平面直角坐标系，则：（1）HY点坐标：（2）QZ点坐标：同理，以HZ点为圆心，切线方向为X轴，建立平面直角坐标系，则：（3）YH点坐标：（4）QZ点坐标：2、不等长缓和曲线及回头曲线的关系及绘制方式在曲线测设中，曲线偏角大于180°时，称为回头曲线。

公路缓和曲线段原理及缓和曲线计算公式一、缓和曲线缓和曲线是设置在直线与圆曲线之间或大圆曲线与小圆曲线之间，由较大圆曲线向较小圆曲线过渡的线形,是道路平面线形要素之一。

1．缓和曲线的作用1）便于驾驶员操纵方向盘2）乘客的舒适与稳定，减小离心力变化3）满足超高、加宽缓和段的过渡，利于平稳行车4）与圆曲线配合得当，增加线形美观2．缓和曲线的性质为简便可作两个假定：一是汽车作匀速行驶；二是驾驶员操作方向盘作匀角速转动，即汽车的前轮转向角从直线上的0°均匀地增加到圆曲线上。

S=A2/ρ（A：与汽车有关的参数）ρ=C/sC=A2由上式可以看出，汽车行驶轨迹半径随其行驶距离递减，即轨迹线上任一点的半径与其离开轨迹线起点的距离成反比，此方程即回旋线方程。

3．回旋线基本方程即用回旋线作为缓和曲线的数学模型。

令：ρ=R，l h=s 则 l h=A2/R4．缓和曲线最小长度缓和曲线越长，其缓和效果就越好；但太长的缓和曲线也是没有必要的，因此这会给测设和施工带来不便。

缓和曲线的最小长度应按发挥其作用的要求来确定：1）根据离心加速度变化率求缓和曲线最小长度为了保证乘客的舒适性，就需控制离心力的变化率。

a1=0,a2=v2/ρ,a s=Δa/t≤0.62）依驾驶员操纵方向盘所需时间求缓和曲线长度(t=3s)3）根据超高附加纵坡不宜过陡来确定缓和曲线最小长度超高附加纵坡（即超高渐变率）是指在缓和曲线上设置超高缓和段后，因路基外侧由双向横坡逐渐变成单向超高横坡，所产生的附加纵坡。

4）从视觉上应有平顺感的要求计算缓和曲线最小长度缓和曲线的起点和终点的切线角β最好在3°——29°之间，视觉效果好。

《公路工程技术标准》规定：按行车速度来求缓和曲线最小长度，同时考虑行车时间和附加纵坡的要求。

5．直角坐标及要素计算1）回旋线切线角（1）缓和曲线上任意点的切线角缓和曲线上任一点的切线与该缓和曲线起点的切线所成夹角。

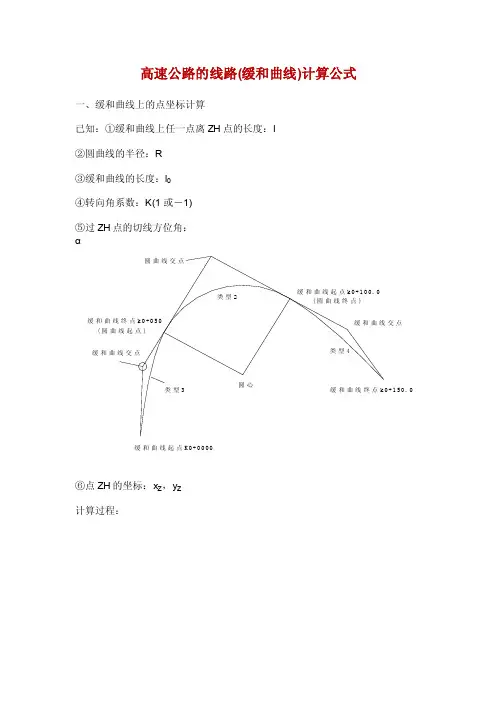

高速公路的线路（缓和曲线）计算公式一、缓和曲线上的点坐标计算已知：①缓和曲线上任一点离ZH点的长度：1②圆曲线的半径：R③缓和曲线的长度：1。

④转向角系数：K（1或一1）⑤过ZH点的切线方位角：⑥点ZH的坐标：xz, y：计算过程:= (工-亠)K6RL 3361JR 54 OR 吒 3456R1⑶ O^ = axctg —+ n.-180冶I4]S=屈十垃⑸ q=y 90I6]X1 = ScosC^(7] y x = Ssina t(8) x = X1 + Xr旧说明：当曲线为左转向时,K 二1,为右转向时,K 二-1, 公式中n 的取值如下：当计算第二缓和曲线上的点坐标时，则：1为到点HZ 的长度a 为过点HZ 的切线方位角再加上180°K 值与计算第一缓和曲线时相反x :, y 二为点HZ 的坐标7 ■二、圆曲线上的点坐标计算 已知：①圆曲线上任一点离ZH 点的长度：1②圆曲线的半径：R③ 缓和曲线的长度：lo 切线角计算公式: I 52R T④转向角系数：K（1或一1）⑤过ZH点的切线方位角：a⑥点ZH的坐标：x:, y：计算过程：[|]2』⑵已)R兀⑵尸——「24R 26SSR3(3)m=^-- +^—2 24OR2 34560丈14]禺二[R(l—cosCl')+p]K(5)y0 = RsinCl 如(6以二arctg如+ml80Xo⑺s二J M+朮(毗二q+a-90(9)x x= Scos(\(10]y x= SsinG，!(I O K=X X+X I忆说明：当曲线为左转向时，K二1,为右转向时，K二-1, 公式中n的取值如下: 当只知道HZ点的坐标时，则:1为到点HZ的长度a为过点HZ的切线方位角再加上180°K值与知道ZH点坐标时相反X：,穴为点HZ的坐标Q三、曲线要素计算公式12⑴缓曲段任意点转角值：E =2Rlo⑵曲线段任意点转角值：6 = ^^1 = -（P1+P2）L2R1R2 2⑶第一缓曲段总转角值:矗=符⑷第二缓曲段总转角值:內=彩3 F冷 +—-—2 240於34560R"⑸第一曲线顺移量5严屯-⑹第二曲线顺移量:恥=乜- 一E R +—2 240# 34560R⑺第-曲线平移童”施2S88,(8)第二曲线平移童;P2 = ,24R 2688R3⑼第一切线长；T1 = m^ + l(P1 + p2 + 2R)tg- + ini 2辭2 22阿第二切线长；T2=PCPl + £(P1 + P2 + 2R)t g- + m2 2t g°2 22(ID曲线全长度；L = Ra + -(i1+]2)2（12）圆曲线长£：Lo = Rc（-i（L1 + i2） 2個曲线段长度；］.=£「=竺些P朵寺闯比］鬼3ZX • CR坳偏禽缓曲D的边势曲线檢度:：1=A1 + D^、_公式中各符号说明:1一一任意点到起点的曲线长度（或缓曲上任意点到缓曲起点的长度）11一一第一缓和曲线长度1=一一第二缓和曲线长度10一一对应的缓和曲线长度R—一圆曲线半径R：一一曲线起点处的半径R：一一曲线终点处的半径Pi——曲线起点处的曲率P：——曲线终点处的曲率a一一曲线转角值四、竖曲线上高程计算己知：①第一坡度：h（上坡为“ + ”，下坡为“一”）②第二坡度：込（上坡为“ + ”，下坡为“一”）③变坡点桩号：S：④变坡点高程：比⑤竖曲线的切线长度：T⑥待求点桩号：S（2]R = • • 12 一 la1+—R （ia+iz ）B 〕H =压 + L—2R ―丄-扌 Ri 厶第一横坡：i ： 第二横坡：i:过渡段长度：L 待求处离第二横坡点（过渡段终点）的距离：xT T⑴耳-期带有符号）2T求：待求处的横坡：i解：d二x/Li二（i厂ij （1-3孑+2占）+血六、匝道坐标计算己知：①待求点桩号：K②曲线起点桩号：Ko③曲线终点桩号：K：④曲线起点坐标：xo，y0⑤曲线起点切线方位角：⑥曲线起点处曲率：P。

公路缓和曲线段原理及缓和曲线计算公式一、缓和曲线缓和曲线是设置在直线与圆曲线之间或大圆曲线与小圆曲线之间，由较大圆曲线向较小圆曲线过渡的线形,是道路平面线形要素之一。

1．缓和曲线的作用1）便于驾驶员操纵方向盘2）乘客的舒适与稳定，减小离心力变化3）满足超高、加宽缓和段的过渡，利于平稳行车4）与圆曲线配合得当，增加线形美观2．缓和曲线的性质为简便可作两个假定：一是汽车作匀速行驶；二是驾驶员操作方向盘作匀角速转动，即汽车的前轮转向角从直线上的0°均匀地增加到圆曲线上。

S=A2/ρ（A：与汽车有关的参数）ρ=C/sC=A2由上式可以看出，汽车行驶轨迹半径随其行驶距离递减，即轨迹线上任一点的半径与其离开轨迹线起点的距离成反比，此方程即回旋线方程。

3．回旋线基本方程即用回旋线作为缓和曲线的数学模型。

令：ρ=R，l h=s 则 l h=A2/R4．缓和曲线最小长度缓和曲线越长，其缓和效果就越好；但太长的缓和曲线也是没有必要的，因此这会给测设和施工带来不便。

缓和曲线的最小长度应按发挥其作用的要求来确定：1）根据离心加速度变化率求缓和曲线最小长度为了保证乘客的舒适性，就需控制离心力的变化率。

a1=0,a2=v2/ρ,a s=Δa/t≤0.62）依驾驶员操纵方向盘所需时间求缓和曲线长度(t=3s)3）根据超高附加纵坡不宜过陡来确定缓和曲线最小长度超高附加纵坡（即超高渐变率）是指在缓和曲线上设置超高缓和段后，因路基外侧由双向横坡逐渐变成单向超高横坡，所产生的附加纵坡。

4）从视觉上应有平顺感的要求计算缓和曲线最小长度缓和曲线的起点和终点的切线角β最好在3°——29°之间，视觉效果好。

《公路工程技术标准》规定：按行车速度来求缓和曲线最小长度，同时考虑行车时间和附加纵坡的要求。

5．直角坐标及要素计算1）回旋线切线角（1）缓和曲线上任意点的切线角缓和曲线上任一点的切线与该缓和曲线起点的切线所成夹角。

高速公路的线路(缓和曲线)计算公式一、缓和曲线上的点坐标计算已知：①缓和曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：x Z，y Z计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当计算第二缓和曲线上的点坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与计算第一缓和曲线时相反x Z，y Z为点HZ的坐标切线角计算公式：二、圆曲线上的点坐标计算已知：①圆曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：x Z，y Z计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当只知道HZ点的坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与知道ZH点坐标时相反x Z，y Z为点HZ的坐标三、曲线要素计算公式公式中各符号说明：l——任意点到起点的曲线长度（或缓曲上任意点到缓曲起点的长度）l1——第一缓和曲线长度l2——第二缓和曲线长度l0——对应的缓和曲线长度R——圆曲线半径R1——曲线起点处的半径R2——曲线终点处的半径P1——曲线起点处的曲率P2——曲线终点处的曲率α——曲线转角值四、竖曲线上高程计算已知：①第一坡度：i1(上坡为“＋”，下坡为“－”)②第二坡度：i2(上坡为“＋”，下坡为“－”)③变坡点桩号：S Z④变坡点高程：H Z⑤竖曲线的切线长度：T⑥待求点桩号：S计算过程五、超高缓和过渡段的横坡计算已知：如图，第一横坡：i1第二横坡：i2过渡段长度：L待求处离第二横坡点（过渡段终点）的距离：x 求：待求处的横坡：i解：d=x/Li=(i2-i1)(1-3d2+2d3)+i1六、匝道坐标计算已知：①待求点桩号：K②曲线起点桩号：K0③曲线终点桩号：K1④曲线起点坐标：x0，y0⑤曲线起点切线方位角：α0⑥曲线起点处曲率：P0(左转为“－”，右转为“＋”)⑦曲线终点处曲率：P1(左转为“－”，右转为“＋”)求：①线路匝道上点的坐标：x,y ②待求点的切线方位角：αT计算过程：。

缓和曲线的计算公式
缓和曲线计算公式：y=∑{(-1)N-1×L4N-1÷[(2N-1)×（2c）2N-1×(4N-1)]}。

缓和曲线指的是平面线型中，在直线与圆曲线、圆曲线与圆曲线之间设置的曲率连续变化的曲线。

缓和曲线是道路平面线形要素之一，它是设置在直线与圆曲线之间或半径相差较大的两个转向相同的圆曲线之间的一种曲率连续变化的曲线。

《公路工程技术标准》规定，除四级路可不设缓和曲线外，其余各级公路都应设置缓和曲线。

在现代高速公路上，有时缓和曲线所占的比例超过了直线和圆曲线，成为平面线形的主要组成部分。

在城市道路上，缓和曲线也被广泛地使用。

一、缓和曲线缓和曲线是设置在直线与圆曲线之间或大圆曲线与小圆曲线之间，由较大圆曲线向较小圆曲线过渡的线形,是道路平面线形要素之一。

1．缓和曲线的作用1）便于驾驶员操纵方向盘2）乘客的舒适与稳定，减小离心力变化3）满足超高、加宽缓和段的过渡，利于平稳行车4）与圆曲线配合得当，增加线形美观2．缓和曲线的性质为简便可作两个假定：一是汽车作匀速行驶；二是驾驶员操作方向盘作匀角速转动，即汽车的前轮转向角从直线上的0°均匀地增加到圆曲线上。

S=A2/ρ（A：与汽车有关的参数）ρ=C/sC=A2由上式可以看出，汽车行驶轨迹半径随其行驶距离递减，即轨迹线上任一点的半径与其离开轨迹线起点的距离成反比，此方程即回旋线方程。

3．回旋线基本方程即用回旋线作为缓和曲线的数学模型。

令：ρ=R，lh =s 则 lh=A2/R4．缓和曲线最小长度缓和曲线越长，其缓和效果就越好；但太长的缓和曲线也是没有必要的，因此这会给测设和施工带来不便。

缓和曲线的最小长度应按发挥其作用的要求来确定：1）根据离心加速度变化率求缓和曲线最小长度为了保证乘客的舒适性，就需控制离心力的变化率。

a1=0,a2=v2/ρ,as=Δa/t≤0.62）依驾驶员操纵方向盘所需时间求缓和曲线长度(t=3s)3）根据超高附加纵坡不宜过陡来确定缓和曲线最小长度超高附加纵坡（即超高渐变率）是指在缓和曲线上设置超高缓和段后，因路基外侧由双向横坡逐渐变成单向超高横坡，所产生的附加纵坡。

4）从视觉上应有平顺感的要求计算缓和曲线最小长度缓和曲线的起点和终点的切线角β最好在3°——29°之间，视觉效果好。

《公路工程技术标准》规定：按行车速度来求缓和曲线最小长度，同时考虑行车时间和附加纵坡的要求。

5．直角坐标及要素计算1）回旋线切线角（1）缓和曲线上任意点的切线角缓和曲线上任一点的切线与该缓和曲线起点的切线所成夹角。

βx=s2/2Rl h（2）缓和曲线的总切线角β=l h/2R.180/л2）缓和曲线直角坐标任意一点P处取一微分弧段ds，其所对应的中心角为dβxdx=dscosβxdy=dssinβx3）缓和曲线常数（1）主曲线的内移值p及切线增长值q内移值：p=Yh -R(1-cosβh)=lh2/24R切线增长值：q=Xh -Rsinβh=lh/2-lh3/240R2（2）缓和曲线的总偏角及总弦长总偏角：βh =lh/2R总弦长：Ch =lh-lh3/90R2O为圆曲线的圆心，圆曲线所对圆心角（等于公路偏角）。

一、缓和曲线上的点坐标计算已知：①缓和曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1⑤过ZH点的切线方位角：α⑥点ZH的坐标：xZ，yZ计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当计算第二缓和曲线上的点坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与计算第一缓和曲线时相反xZ，yZ为点HZ的坐标切线角计算公式：二、圆曲线上的点坐标计算已知：①圆曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1⑤过ZH点的切线方位角：α⑥点ZH的坐标：xZ，yZ计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当只知道HZ点的坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与知道ZH点坐标时相反xZ，yZ为点HZ的坐标三、曲线要素计算公式公式中各符号说明：l——任意点到起点的曲线长度（或缓曲上任意点到缓曲起点的长度）l1——第一缓和曲线长度l2——第二缓和曲线长度l0——对应的缓和曲线长度R——圆曲线半径R1——曲线起点处的半径R2——曲线终点处的半径P1——曲线起点处的曲率P2——曲线终点处的曲率α——曲线转角值四、竖曲线上高程计算已知：①第一坡度：i1(上坡为“＋”，下坡为“－”②第二坡度：i2(上坡为“＋”，下坡为“－”③变坡点桩号：SZ④变坡点高程：HZ⑤竖曲线的切线长度：T⑥待求点桩号：S计算过程：五、超高缓和过渡段的横坡计算已知：如图，第一横坡：i1第二横坡：i2过渡段长度：L待求处离第二横坡点（过渡段终点）的距离：x 求：待求处的横坡：i解：d=x/Li=(i2-i1(1-3d2+2d3+i1六、匝道坐标计算已知：①待求点桩号：K②曲线起点桩号：K0③曲线终点桩号：K1④曲线起点坐标：x0，y0⑤曲线起点切线方位角：α0⑥曲线起点处曲率：P0(左转为“－”，右转为“＋”⑦曲线终点处曲率：P1(左转为“－”，右转为“＋”求：①线路匝道上点的坐标：x,y②待求点的切线方位角：αT计算过程：。
