辅助电源工作原理

计算机开关电源工作电压较高，通过的电流较大，又工作在有自感电动势的状态下，因此，使用过程中故障率较高。

对于电源产生的故障，不少朋友束手无策，其实，只要有一点电子电路知识，就可以轻松的维修电源。

下面对ATX电源控制电路的工作原理进行较详细的阐述，望能对广大维修者有所帮助。

一、ATX型电源电路的组成及工作原理ATX开关电源，电路按其组成功能分为：交流输入整流滤波电路、脉冲半桥功率变换电路、辅助电源电路、脉宽调制控制电路、PS-ON和PW-OK产生电路、自动稳压与保护控制电路、多路直流稳压输出电路。

请参照图1和ATX电源电路原理图。

1.辅助电源电路只要有交流市电输入，ATX开关电源无论是否开启，其辅助电源一直在工作，为开关电源控制电路提供工作电压。

市电经高压整流、滤波，输出约300V直流脉动电压，一路经R72、R76至辅助电源开关管Q15基极，另一路经T3开关变压器的初级绕组加至Q15集电极，使Q15导通。

T3反馈绕组的感应电势(上正下负)通过正反馈支路C44、R74加至Q15基极，使Q15饱和导通。

反馈电流通过R74、R78、Q15的b、e极等效电阻对电容C44充电，随着C44充电电压增加，流经Q15基极电流逐渐减小，T3反馈绕组感应电势反相(上负下正)，与C44电压叠加至Q15基极，Q15基极电位变负，开关管迅速截止。

Q15截止时，ZD6、D30、C41、R70组成Q15基极负偏压截止电路。

反馈绕组感应电势的正端经C41、R70、D41至感应电势负端形成充电回路，C41负极负电压，Q15基极电位由于D30、ZD6的导通，被箝位在比C41负电压高约6.8V(二极管压降和稳压值)的负电位上。

同时正反馈支路C44的充电电压经T3反馈绕组，R78，Q15的b、e极等效电阻，R74形成放电回路。

随着C41充电电流逐渐减小，Ub电位上升,当Ub电位增加到Q15的b、e极的开启电压时，Q15再次导通，又进入下一个周期的振荡。

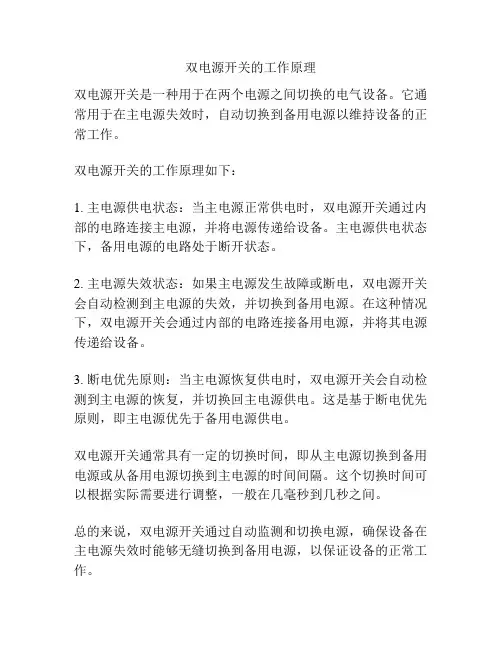

双电源开关的工作原理
双电源开关是一种用于在两个电源之间切换的电气设备。

它通常用于在主电源失效时，自动切换到备用电源以维持设备的正常工作。

双电源开关的工作原理如下：
1. 主电源供电状态：当主电源正常供电时，双电源开关通过内部的电路连接主电源，并将电源传递给设备。

主电源供电状态下，备用电源的电路处于断开状态。

2. 主电源失效状态：如果主电源发生故障或断电，双电源开关会自动检测到主电源的失效，并切换到备用电源。

在这种情况下，双电源开关会通过内部的电路连接备用电源，并将其电源传递给设备。

3. 断电优先原则：当主电源恢复供电时，双电源开关会自动检测到主电源的恢复，并切换回主电源供电。

这是基于断电优先原则，即主电源优先于备用电源供电。

双电源开关通常具有一定的切换时间，即从主电源切换到备用电源或从备用电源切换到主电源的时间间隔。

这个切换时间可以根据实际需要进行调整，一般在几毫秒到几秒之间。

总的来说，双电源开关通过自动监测和切换电源，确保设备在主电源失效时能够无缝切换到备用电源，以保证设备的正常工作。

UPS电源工作原理UPS（不间断电源）是指通过电池等辅助能量将直流电转换为交流电，并在输入电源不稳定或中断的情况下提供稳定的电力供应的设备。

其工作原理主要包括三个方面：电池充电、直流-交流转换和切换。

1.电池充电UPS的电池充电是通过输入电源对电池组进行充电，将交流电转换为直流电，以便在断电或不稳定电源时提供能量。

UPS充电过程中，通过逆变器将交流电转换为直流电，并通过充电电路充电给电池组。

当输入电源恢复正常时，UPS将会切换到电池供电模式，同时对电池进行浮充充电，以保证电池组始终处于充电状态。

2.直流-交流转换在正常情况下，UPS将输入的交流电直接传给输出端供电。

当输入电源不稳定或中断时，UPS会将直流电与电池组中的储能电池进行连接，并通过逆变器将直流电转换为交流电，以供给输出端设备使用。

逆变器通过控制开关管的开关频率和占空比，以调整直流电的波形和频率，从而实现交流电供应。

3.切换UPS在检测到输入电源异常时，会自动切换到电池供电模式，以保证输出设备的连续供电。

当恢复到输入电源正常时，UPS会自动切换回正常供电模式，并同时对电池组进行浮充充电。

切换过程中，通常会设置短暂的切换时间，以免供电中断造成不便或损失。

值得注意的是，UPS的工作原理可以根据不同的类型和设计有所差异。

根据输出波形的不同，UPS主要可以分为三类：离线式（Standby）、在线式（Online）和交互式（Line-interactive）。

离线式UPS在正常情况下直接将输入交流电传给输出端设备，只有在输入异常时才会切换到电池供电。

在线式UPS通过将输入交流电转换为直流电，并通过逆变器将其转换为交流电供给输出端设备，以实现连续供电。

交互式UPS则是在在线式UPS的基础上加入了电压调整和电池测量功能，可以更灵活地应对电网电压的波动和故障导致的问题。

总之，UPS的工作原理是通过电池充电、直流-交流转换和切换来保证输出设备的稳定供电。

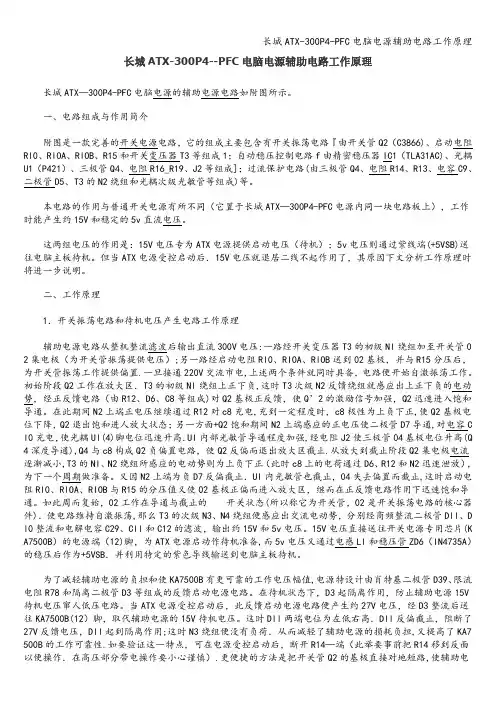

长城ATX-300P4--PFC电脑电源辅助电路工作原理长城ATX—300P4-PFC电脑电源的辅助电源电路如附图所示。

一、电路组成与作用简介附图是一款完善的开关电源电路，它的组成主要包含有开关振荡电路『由开关管Q2（C3866)、启动电阻Rl0、RlOA、RlOB、R15和开关变压器T3等组成1；自动稳压控制电路f由精密稳压器IC1（TLA31AC)、光耦U1（P421）、三极管Q4、电阻R16_R19、J2等组成]；过流保护电路(由三极管Q4、电阻R14、R13、电容C9、二极管D5、T3的N2绕组和光耦次级光敏管等组成)等。

本电路的作用与普通开关电源有所不同（它置于长城ATX—300P4-PFC电源内同一块电路板上），工作时能产生约15V和稳定的5v直流电压。

这两组电压的作用是：15V电压专为ATX电源提供启动电压（待机）；5v电压则通过紫线端(+5VSB)送往电脑主板待机。

但当ATX电源受控启动后．15V电压就退居二线不起作用了，其原因下文分析工作原理时将进一步说明。

二、工作原理1．开关振荡电路和待机电压产生电路工作原理辅助电源电路从整机整流滤波后输出直流300V电压:一路经开关变压器T3的初级Nl绕组加至开关管0 2集电极（为开关管振荡提供电压）;另一路经启动电阻Rl0、RIOA、RlOB送到02基极，并与R15分压后，为开关管振荡工作提供偏置.一旦接通220V交流市电,上述两个条件就同时具备，电路便开始自激振荡工作。

初始阶段Q2工作在放大区．T3的初级Nl绕组上正下负,这时T3次级N2反馈绕组就感应出上正下负的电动势，经正反馈电路（由R12、D6、C8等组成)对Q2基极正反馈，使Q’2的激励信号加强，Q2迅速进入饱和导通。

在此期间N2上端正电压继续通过R12对c8充电,充到一定程度时，c8极性为上负下正,使Q2基极电位下降，Q2退出饱和进人放大状态；另一方面+Q2饱和期间N2上端感应的正电压使二极管D7导通,对电容C l0充电，使光耦Ul(4)脚电位迅速升高．UI内部光敏管导通程度加强,经电阻J2使三极管04基极电位升高(Q 4深度导通),Q4与c8构成Q2负偏置电路，使Q2反偏而退出放大区截止.从放大到截止阶段Q2集电极电流逐渐减小,T3的Nl、N2绕组所感应的电动势则为上负下正（此时c8上的电荷通过D6、R12和N2迅速泄放）,为下一个周期做准备。

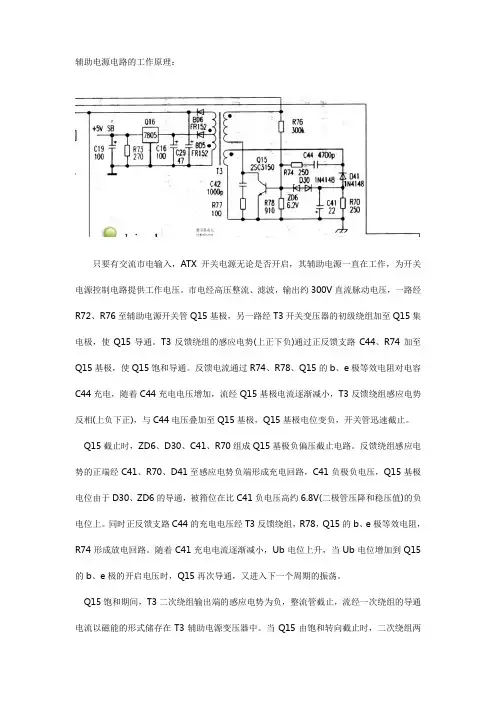

辅助电源电路的工作原理：只要有交流市电输入，ATX开关电源无论是否开启，其辅助电源一直在工作，为开关电源控制电路提供工作电压。

市电经高压整流、滤波，输出约300V直流脉动电压，一路经R72、R76至辅助电源开关管Q15基极，另一路经T3开关变压器的初级绕组加至Q15集电极，使Q15导通。

T3反馈绕组的感应电势(上正下负)通过正反馈支路C44、R74加至Q15基极，使Q15饱和导通。

反馈电流通过R74、R78、Q15的b、e极等效电阻对电容C44充电，随着C44充电电压增加，流经Q15基极电流逐渐减小，T3反馈绕组感应电势反相(上负下正)，与C44电压叠加至Q15基极，Q15基极电位变负，开关管迅速截止。

Q15截止时，ZD6、D30、C41、R70组成Q15基极负偏压截止电路。

反馈绕组感应电势的正端经C41、R70、D41至感应电势负端形成充电回路，C41负极负电压，Q15基极电位由于D30、ZD6的导通，被箝位在比C41负电压高约6.8V(二极管压降和稳压值)的负电位上。

同时正反馈支路C44的充电电压经T3反馈绕组，R78，Q15的b、e极等效电阻，R74形成放电回路。

随着C41充电电流逐渐减小，Ub电位上升，当Ub电位增加到Q15的b、e极的开启电压时，Q15再次导通，又进入下一个周期的振荡。

Q15饱和期间，T3二次绕组输出端的感应电势为负，整流管截止，流经一次绕组的导通电流以磁能的形式储存在T3辅助电源变压器中。

当Q15由饱和转向截止时，二次绕组两个输出端的感应电势为正，T3储存的磁能转化为电能经BD5、BD6整流输出。

其中BD5整流输出电压供Q16三端稳压器7805工作，Q16输出+5VSB，若该电压丢失，主板就不会自动唤醒ATX 电源启动。

BD6整流输出电压供给IC1脉宽调制TL494的12脚电源输入端，该芯片14脚输出稳压5V，提供ATX开关电源控制电路所有元件的工作电压TL494引脚定义TL494内部框架图。

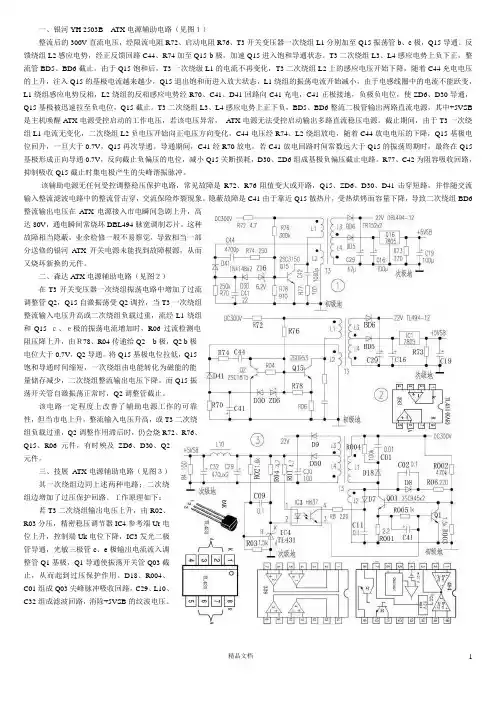

一、银河YH 2503B A TX电源辅助电路（见图１）整流后的300V直流电压，经限流电阻R72、启动电阻R76、T3开关变压器一次绕组L1分别加至Q15振荡管b、c极，Q15导通。

反馈绕组L2感应电势，经正反馈回路C44、R74加至Q15 b极，加速Q15进入饱和导通状态。

T3二次绕组L3、L4感应电势上负下正，整流管BD5、BD6截止。

由于Q15饱和后，T3一次绕级L1的电流不再变化，T3二次绕组L2上的感应电压开始下降，随着C44充电电压的上升，注入Q15的基极电流越来越少，Q15退出饱和而进入放大状态，L1绕组的振荡电流开始减小，由于电感线圈中的电流不能跃变，L1绕组感应电势反相，L2绕组的反相感应电势经R70、C41、D41回路向C41充电，C41正极接地，负极负电位，使ZD6、D30导通，Q15基极被迅速拉至负电位，Q15截止。

T3二次绕组L3、L4感应电势上正下负，BD5、BD6整流二极管输出两路直流电源，其中+5VSB 是主机唤醒ATX电源受控启动的工作电压，若该电压异常，ATX电源无法受控启动输出多路直流稳压电源。

截止期间，由于T3一次绕组L1电流无变化，二次绕组L2负电压开始向正电压方向变化，C44电压经R74、L2绕组放电，随着C44放电电压的下降，Q15基极电位回升，一旦大于0.7V，Q15再次导通。

导通期间，C41经R70放电，若C41放电回路时间常数远大于Q15的振荡周期时，最终在Q15基极形成正向导通0.7V，反向截止负偏压的电位，减小Q15关断损耗，D30、ZD6组成基极负偏压截止电路。

R77、C42为阻容吸收回路，抑制吸收Q15截止时集电极产生的尖峰谐振脉冲。

该辅助电源无任何受控调整稳压保护电路，常见故障是R72、R76阻值变大或开路，Q15、ZD6、D30、D41击穿短路，并伴随交流输入整流滤波电路中的整流管击穿，交流保险炸裂现象。

隐蔽故障是C41由于靠近Q15散热片，受热烘烤而容量下降，导致二次绕组BD6整流输出电压在ATX电源接入市电瞬间急剧上升，高达80V，通电瞬间常烧坏DBL494脉宽调制芯片。

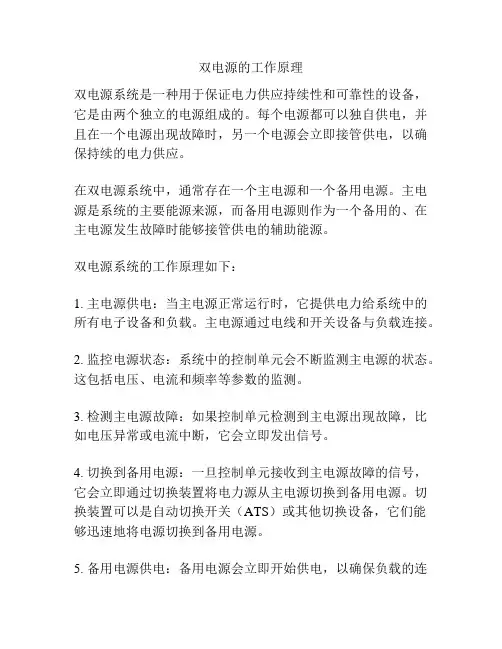

双电源的工作原理
双电源系统是一种用于保证电力供应持续性和可靠性的设备，它是由两个独立的电源组成的。

每个电源都可以独自供电，并且在一个电源出现故障时，另一个电源会立即接管供电，以确保持续的电力供应。

在双电源系统中，通常存在一个主电源和一个备用电源。

主电源是系统的主要能源来源，而备用电源则作为一个备用的、在主电源发生故障时能够接管供电的辅助能源。

双电源系统的工作原理如下：
1. 主电源供电：当主电源正常运行时，它提供电力给系统中的所有电子设备和负载。

主电源通过电线和开关设备与负载连接。

2. 监控电源状态：系统中的控制单元会不断监测主电源的状态。

这包括电压、电流和频率等参数的监测。

3. 检测主电源故障：如果控制单元检测到主电源出现故障，比如电压异常或电流中断，它会立即发出信号。

4. 切换到备用电源：一旦控制单元接收到主电源故障的信号，它会立即通过切换装置将电力源从主电源切换到备用电源。

切换装置可以是自动切换开关（ATS）或其他切换设备，它们能够迅速地将电源切换到备用电源。

5. 备用电源供电：备用电源会立即开始供电，以确保负载的连
续运行。

备用电源可以是备用电池、发电机或其他可靠的电源设备。

6. 修复主电源：一旦主电源的故障得到修复，控制单元会通过切换装置将电源切换回主电源。

在切换过程中，备用电源会被断开，并且主电源会重新接管供电。

通过这种双电源系统的工作原理，可以保证即使主电源发生故障，系统中的负载仍然可以持续供电，从而避免因电力中断而导致的设备停机和数据丢失等问题。

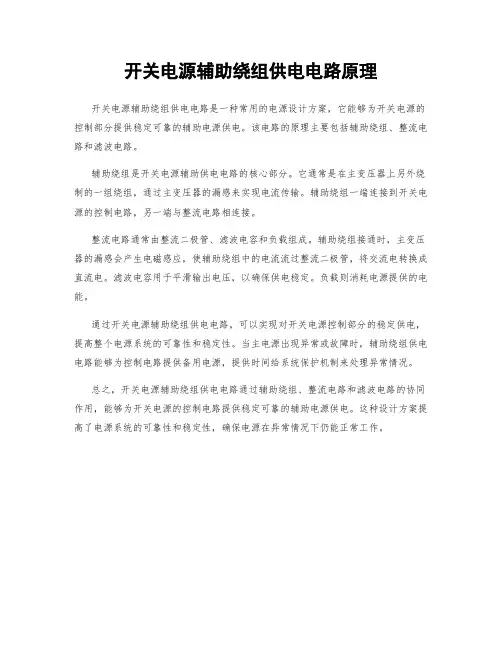

开关电源辅助绕组供电电路原理
开关电源辅助绕组供电电路是一种常用的电源设计方案，它能够为开关电源的控制部分提供稳定可靠的辅助电源供电。

该电路的原理主要包括辅助绕组、整流电路和滤波电路。

辅助绕组是开关电源辅助供电电路的核心部分。

它通常是在主变压器上另外绕制的一组绕组，通过主变压器的漏感来实现电流传输。

辅助绕组一端连接到开关电源的控制电路，另一端与整流电路相连接。

整流电路通常由整流二极管、滤波电容和负载组成。

辅助绕组接通时，主变压器的漏感会产生电磁感应，使辅助绕组中的电流流过整流二极管，将交流电转换成直流电。

滤波电容用于平滑输出电压，以确保供电稳定。

负载则消耗电源提供的电能。

通过开关电源辅助绕组供电电路，可以实现对开关电源控制部分的稳定供电，提高整个电源系统的可靠性和稳定性。

当主电源出现异常或故障时，辅助绕组供电电路能够为控制电路提供备用电源，提供时间给系统保护机制来处理异常情况。

总之，开关电源辅助绕组供电电路通过辅助绕组、整流电路和滤波电路的协同作用，能够为开关电源的控制电路提供稳定可靠的辅助电源供电。

这种设计方案提高了电源系统的可靠性和稳定性，确保电源在异常情况下仍能正常工作。

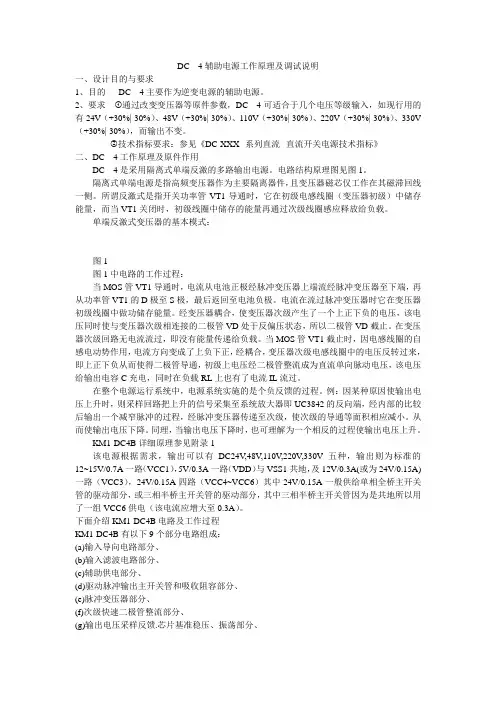

DC---4辅助电源工作原理及调试说明一、设计目的与要求1、目的DC---4主要作为逆变电源的辅助电源。

2、要求①通过改变变压器等原件参数，DC---4可适合于几个电压等级输入，如现行用的有24V（+30%|-30%）、48V（+30%|-30%）、110V（+30%|-30%）、220V（+30%|-30%）、330V （+30%|-30%），而输出不变。

②技术指标要求：参见《DC-XXX--系列直流--直流开关电源技术指标》二、DC---4工作原理及原件作用DC---4是采用隔离式单端反激的多路输出电源。

电路结构原理图见图1。

隔离式单端电源是指高频变压器作为主要隔离器件，且变压器磁芯仅工作在其磁滞回线一侧。

所谓反激式是指开关功率管VT1导通时，它在初级电感线圈（变压器初级）中储存能量，而当VT1关闭时，初级线圈中储存的能量再通过次级线圈感应释放给负载。

单端反激式变压器的基本模式：图1图1中电路的工作过程：当MOS管VT1导通时，电流从电池正极经脉冲变压器上端流经脉冲变压器至下端，再从功率管VT1的D极至S极，最后返回至电池负极。

电流在流过脉冲变压器时它在变压器初级线圈中做功储存能量。

经变压器耦合，使变压器次级产生了一个上正下负的电压，该电压同时使与变压器次级相连接的二极管VD处于反偏压状态，所以二极管VD截止。

在变压器次级回路无电流流过，即没有能量传递给负载。

当MOS管VT1截止时，因电感线圈的自感电动势作用，电流方向变成了上负下正，经耦合，变压器次级电感线圈中的电压反转过来，即上正下负从而使得二极管导通，初级上电压经二极管整流成为直流单向脉动电压，该电压给输出电容C充电，同时在负载RL上也有了电流IL流过。

在整个电源运行系统中，电源系统实施的是个负反馈的过程。

例：因某种原因使输出电压上升时，则采样回路把上升的信号采集至系统放大器即UC3842的反向端，经内部的比较后输出一个减窄脉冲的过程，经脉冲变压器传递至次级，使次级的导通等面积相应减小。

待12v辅助电源调光控制器原理待12V辅助电源调光控制器原理引言：在现代生活中，电气设备的普及和使用越来越广泛。

而这些设备在使用过程中，往往需要根据实际需求来调节亮度或灯光的明暗程度。

为了满足这一需求，我们需要使用到12V辅助电源调光控制器。

本文将介绍该控制器的原理和工作方式。

一、12V辅助电源调光控制器的功能12V辅助电源调光控制器是一种用于调节电气设备亮度的控制器。

它通过调节电流的大小来控制灯光的明暗程度。

该控制器可以与各种电气设备配合使用，例如LED灯、卤素灯等。

二、12V辅助电源调光控制器的工作原理12V辅助电源调光控制器的工作原理是基于PWM（脉宽调制）技术。

PWM技术是一种通过控制信号的脉冲宽度来调节电流的技术。

该控制器接收来自外部的控制信号，然后根据信号的脉冲宽度来调节电流的大小，从而实现对灯光亮度的调节。

三、12V辅助电源调光控制器的组成1. 控制芯片：控制芯片是12V辅助电源调光控制器的核心部件。

它负责接收和处理来自外部的控制信号，并根据信号的脉冲宽度来控制电流的大小。

2. 电源模块：电源模块为控制芯片提供所需的电源电压。

它通常由一个12V的辅助电源组成。

3. 调光电路：调光电路是用来控制电流大小的部件。

它根据控制芯片发送的指令来调节电流的大小，从而实现对灯光亮度的调节。

四、12V辅助电源调光控制器的工作方式1. 接收控制信号：12V辅助电源调光控制器首先需要接收来自外部的控制信号。

这个信号可以是通过开关、遥控器或其他控制装置发送的。

2. 处理控制信号：控制芯片接收到控制信号后，会对信号进行处理。

它会根据信号的脉冲宽度来计算出需要输出的电流大小。

3. 调节电流大小：控制芯片通过控制调光电路来调节电流的大小。

调光电路会根据控制芯片发送的指令，调节电流的大小，从而实现对灯光亮度的调节。

4. 输出电流：调光电路调节完成后，会输出相应的电流给灯光设备。

灯光设备会根据接收到的电流值来调节亮度，从而实现灯光的调光效果。

380V AC输入多路输出小功率辅助开关电源电路结构及工作原理1 引言随着电力电子器件和高频逆变电子技术的高速发展，各种采用大功率逆变技术的电源变换装置被大量应用于各种行业，如变频器、电镀、电弧炉、UPS、电气化机车、通信电源、电焊机等，而IGBT 由于其集双极型功率晶体管和功率MOSFET 的优点于一体的相对优异的综合电性能指标，在上述电源变换装置中被广泛使用。

为了最大限度发挥IGBT 的优越性，各生产厂家相继研制出各种驱动和保护电路并推向市场，如三菱公司的M57959 /57962、富士电机的EXB840/841、东芝公司的TLP250、惠普公司的HCLP- 316J、西门康的SKH I22A /B 等，其中由于M57959 /57962具备较高的性价比，因而在各种大功率IGBT 电源变换装置中得到了广泛应用。

每个M57959 /57962 需要正负两种辅助电源，并且由于大功率IGBT栅极- 发射极间存在较大的寄生电容，在驱动脉冲的上升和下降沿均需要提供数安的充放电电流，才能满足开通和关断的动态要求，这使得正负两种辅助电源必须能输出一定的峰值电流。

一般情况下，大功率IGBT 电源变换装置多采用全桥电路拓扑，因此需要8 路共4对相同的正负两种辅助电源。

在大多数实际应用场合，采用的是传统的变压器降压加线性稳压或传统的变压器降压加一个或多个普通开关稳压器的供电方式，不仅体积、重量大，而且效率低，对输入电压适应范围窄，不能满足现在对电源变换装置体积、效率和适应性方面的要求。

如果采用单个开关电源同时产生该8路共4 对相同的正负两种辅助电源，则可以弥补这些不足。

辅助开关电源输出平均功率约30W，为简化电路、缩小体积、提高可靠性，单端反激变换器为最佳选择。

但在实际情况下，有些大功率IGBT 电源变换装置的输入是没有中线的三相三线制电源（如电焊机），这就要求辅助开关电源能在380 V AC 输入条件下工作（最高可达460 V AC ），此时开关管的耐压要求应在1 200 V 以上，给器件的选择带来难度。

1引言辅助供电系统采用干线供电方式，电源系统贯穿全列车。

380A 动车组每列设置3台辅助电源装置（APU ），安装在1号（APU1）、5号（APU3）、8号（APU2）号车体底下。

1号、8号车的APU 是分别向1~4和5~8号车的牵引变流器通风机（4、5号车除外）、牵引变压器通风机（4号车除外）、压缩机等提供电力的三相交流输出，向辅助电路、监视装置、制动装置、关门装置、牵引变流器控制等提供电力的单相直流输出，向空调控制、显示器、水泵装置、辅助制动等提供电力的单相交流输出的电源装置。

此外，APU1/APU2上还内置有能将牵引变压器3次输出AC400V 变为AC100V 的辅助变压器（ATr ）。

5号车的APU3是向4号车的牵引变流器通风机、牵引电机通风机和牵引变压器通风机提供电力的，同时，也向5号车的牵引变流器通风机和牵引电机的通风机提供电力。

2APU 的输入电源2.1控制电源APU 启动，必须先激活控制部分，APU 没有工作之前，都是由蓄电池供电，蓄电池通过Batk1向103线供电，如图1所示。

103线通过APUCN 给113线供电，再经过滤波器FIL 给APU 控制板的接口提供电源，这样APU 的主板就有了电源。

2.2能量电源当ACK1闭合后，主变压器的3次绕组经过704线、754线，将单相、400V 、50Hz 的电源通过ACK1输入辅助电源装置中，然后通过辅助整流器，从辅助电源装置向103线提供DC100V 电源。

主变压器的3次绕组另外一路电通过ATN 输入ATr 。

2.3输入侧的电源监控电路当检测到输入侧704线、754线发故障时，电压互感器VDTN 的常开触点会断开，常闭触点会闭合，此时，监测装置的电路会接通，之后反馈一个信号给列车信息控制装置。

同样，当ATr 的输入侧有故障时，ATN 的常开触点会断开，常闭触点会闭合，监测装置的电路会接通，也会反馈一个信号给列车信息控制装置。

无论是哪一种情况，在MON 显示屏上会闪现故障信号。

一、电源工作原理如下：具体工作原理是这样的，300V通过线圈L1加到Q1C集，同时300V还经过R1和R2给Q1B集提供一个很小的启动电流，于是Q1进入放大状态，其C-E之间有电流流过，也就是L1有电流流过，因为L1和L2的同名端都是上部，于是在L2就产生上正下伏的感应电压经过D4和C2，加到Q1的B，于是Q1就一步向饱和的方向发展，于是L2的电流就进一步加大，L2的感应电压也进一步加大，Q1就进一步饱和，这是一个正反馈，经过几个循环于是Q1就彻底饱和，饱和过后，Q1的电流不在增加，根据电磁感应，于是在L2上就感应出上负下正的电压，这个负电压加到Q1的B集，就让Q1逐渐的退出饱和，这也是一个正反馈，经过几个循环，Q1就截止。

于是又通过R1和R2给Q1提供一个启动电流，Q1就进入下一个循环，如此周而复始。

这就是该电源的工作原理。

我们习惯把D3那条之路的电路叫做尖峰吸收电路，该电路是用来保护Q1的。

因为Q1在截止时会有从输出级感应过来的电压叠加在300V的直流上，形成很高的尖缝电压，容易把Q1击穿。

,431和光偶，Q2组成稳压电路和过流保护电路，工作原理如下：当某种原因引起输出电压升高时，有D5整流出的电压经过R11和R13分压后所加在431G的电压也升高，431导通于是光偶的输入端就有电流流过而引起光偶的输出断导通，反馈电压经过D1蒸馏通过光偶的输出端加在Q2的集，于是Q2导通，将加在Q1B集的电压拉底，从而将输出的电压降低，这是一个负反馈过程，当某种原因使得输出电压降低是，则稳压过程与上述刚好相反。

二、过流保护的原理：当某重原因使得Q1电流过大(比如负载短路时)，流过Q1的电流会突然增大很多，该电流流过Q1E集的R7并且在R7上形成电压，当该电压大于0.7V时，因该电压是通过R4加到Q2的基极B极，于是Q2就一直饱和导通，从而将Q1的B极拉倒很底，于是Q1就截止，从而起到过流保护的作用。

直到负载的短路故障解除，于是300V 又向Q1提供电压和电流，从而又重新开始工作，这是一个自启动过程，只要短路一解除，电路马上就能工作。

第五章辅助电源工作原理第一节小机型辅助电源一、辅助电源的作用辅助电源的作用是给控制电路、驱动电路提供稳定的低压电源。

保证控制电路、驱动电路稳定可靠的工作。

要求能够输出24V、12V、5V的稳压直流电。

二、单端反激式开关电源工作原理1、起始时开关K合上，电源给变压器供能，并以磁能的形式储存于变压器中。

N1的极性为上正下负，N2的为上负下正，二极管截止，次边无电流。

2、然后开关K断开，由于次边无电流输出，在N1自感作用下，下端电压电压超出电源，电感内储蓄了较高的磁能，此时N1极性变为下正上负，由于互感的作用N2的极性变为上正下负，二极管导通，变压器的磁能由N2线圈释放出来，N1线圈的下端电压开始回落。

3、当磁能放出到一定程度，线圈N1下端电压于电源，电源再给变压器供能，此时N1极性变回为上正下负，开关K又被合上，进入下一个周期。

4、电路电流电压周期性的变化（初级）使次级负载得到稳定的供电。

三、小机型辅助电源的工作原理小机型的辅助电源采用单端反激式开关电源的形式，其原理电路如图：工作原理：1、启动：电源通过N1、D1、R9，R16给开关管Q5的栅极供电，达到8.2V时被稳压管D9钳位（保护开关管）。

此时，开关管导通，同时，因N3与N1同位，N3感生电流通过D3、R12给开关管供电，加速开关管的导通。

2、储能：开关导通后，电源给变压器T供能，并把能量以磁能的形式储存于变压器中。

N1的极性为上正下负，N2极性为下正上负，二极管D13反向，N2无电流通过。

3、关断：开关管导通后，电流经开关管Q5、R10到地，由于N1电感的作用，电流是由小到大上升的，则电阻R10上的电压同样是由小到大上升的，当电压值上升到一定程度时（约0.7V）,三极管Q6导通，将开关管Q5的栅极电位迅速被拉低。

此时开关管截止。

4、放能：开关管关断后，由于电感线圈N1的储能续流作用，N1下端电压会上升超出电源电压，极性变为下正上负，此时N2的感生电动势极性变为上正下负，二极管D13导通给负载供电，同时给C26充电，变压器的磁能由次极N2释放。

辅助电源方案在现代电子设备中，电源是必不可少的一个组成部分。

然而，许多设备的电源设计难度较大，因为需要考虑到输出电流、稳定性、效率和可靠性等问题。

而辅助电源方案则可以帮助我们解决这些问题，本文将详细介绍辅助电源方案的原理和应用。

一、辅助电源的原理辅助电源通常由一些简单的电路组成，例如稳压二极管和电容器等元件。

它的主要原理是通过调整电子设备的输出电压和电流，从而保证设备的稳定性和可靠性。

稳压二极管（Zener二极管）是辅助电源中最常使用的元件，它可以提供一个稳定的电压，并保持其稳定性。

在电子设备中，该元件通常用作辅助电源的起伏压降处理器。

电容器则可以作为储能元件，用来吸收电源中的杂波和涟漪，从而提高辅助电源的稳定性和功率因数。

二、辅助电源的应用1. 芯片或器件的稳压许多芯片或器件需要一个稳定的电源电压才能正常工作，而辅助电源可以提供这种稳定性。

例如在基于单片机设计的电路中，一些芯片（例如MAX232）需要一个稳定的+5V电源电压才能正常工作。

辅助电源可以为这类芯片提供稳定电源电压，从而确保电路的正常工作。

2. 电源滤波在一些极端环境下，电源中可能存在噪声，这种噪声可能会导致电子设备不稳定。

辅助电源中的电容器可以吸收电源中的噪声，从而保证电源的稳定性。

3. 电机控制在一些需要精密控制的电机应用中，辅助电源可以提供足够的电源输出来确保电机的稳定运行。

例如，在一些医疗设备中，辅助电源可以确保电机不会出现噪声或振动，从而保证精密的医疗操作。

三、总结辅助电源是现代电子设备设计中必不可少的一个组成部分。

通过稳压二极管和电容器等元件，它可以保证电子设备的稳定性和可靠性，并提供足够的电源输出来满足不同的应用。

在实际应用中，我们应该仔细评估每个电子设备的需求，选择合适的辅助电源方案，从而确保设备的正常运行。
